Регулировка и установка зажигания змз 402: секреты и советы

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Привет всем) Хочу с вами поделиться одной интересной статейкой об электронном зажигании, т к сам испытывал небольшие трудности при выборе конфига.

Почитав всякие разные форумы и уазбуку, и оллгаз, и драйв у меня вспухла голова. Каждый нахваливал свое болото, . Про волговские системы говорили, что магнит в распределителе может размагнититься или поменять полярность от тряски, про жигулевские говорили, что датчики холла ломаются, ну а минусы кулачковой системы я сам узнал еще прошлой зимой, когда по неопытности поменял чуть ли не всю систему зажигания) Но на драйве писали, не помню где, что Волговские системы самые надежные и практичные. Собственно, посоветовавшись с отцом, я решил ставить Волговскую систему, т к он тоже сказал, что жигулевская система не айс. Так, с системой разобрались, далее я думал какой конфиг ставить, ходил по магазинам, мониторил цены, и опять же курил форумы. И тут я наткнулся на статейку в журнале «За рулем» про коммутаторы. Я думаю, вам будет полезно это прочитать, а то на форумах часто встречал отзывы о том, что коммутатор сдох. А оказывается его просто неправильно ставили)

«Волга» всегда отличалась самобытностью. Освоив еще в середине восьмидесятых бесконтактное зажигание, она при этом предпочла датчику Холла вращающийся магнит и неподвижную обмотку статора. Такое решение потребовало коммутатор, совершенно не похожий на «восьмерочный». В результате под «волжскими» капотами материализовалась схема, приведенная на рис.1.

Система отвечала принципу «проще некуда». При вращении магнита в обмотке формируется сигнал, похожий на синусоиду — вспомним школьные уроки физики. При низком уровне сигнала коммутатор подключает первичную обмотку катушки зажигания к бортовой сети, а при высоком — отключает. Величина тока в катушке его совершенно не волнует — он упрямо работает по принципу выключателя: «открыл — закрыл». А поскольку сопротивление первичной обмотки катушки Б116 всего 0,43 Ом, то при ее непосредственном подключении к бортовой сети сила тока достигнет 30 А — ни катушка, ни коммутатор в таком режиме не протянут и минуты. Чтобы не случилось беды, между коммутатором и катушкой подключают дополнительный резистор номиналом примерно 1,2 Ом.

Упомянутый резистор — типичный паразит: толку от него никакого. Греется, как утюг, отбирая у бортсети драгоценные ватты и амперы… Когда-то давно он присутствовал во всех катушках зажигания с единственной целью — при пуске мотора его закорачивали, пытаясь таким образом компенсировать «просадку» напряжения аккумулятора. Кроме того, самые умные из резисторов при нагревании увеличивают сопротивление, снижая таким образом ток, — их называют вариаторами.

С появлением VAZ 2101 стало ясно, что современный мотор в подобных поблажках не нуждается — в тольяттинской прописке резистору отказали. А вот прогнать его из Нижнего Новгорода оказалось сложнее… Мало того, на «Волге» стоит не простой резистор, а двухсекционный! Первая секция закорачивается при пуске — это понятно, «402-му» двигателю нужно помочь. Вторая секция включена постоянно — прямо скажем, не лучшее инженерное решение.

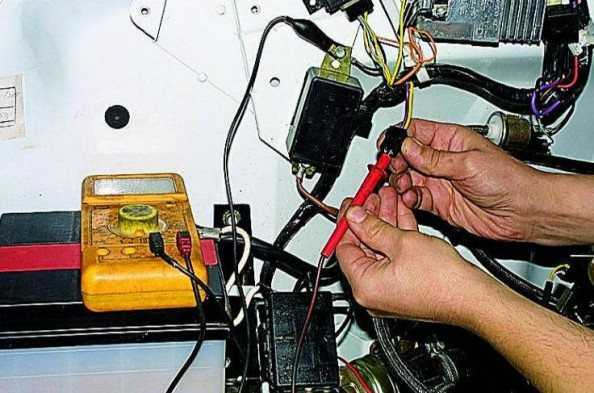

Проверка генератора на автомобилях с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения.

Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Работу удобнее выполнять вдвоем.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 .

Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию.

В таком режиме замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В.

Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены контактные кольца, изношены или «зависли» щетки.

Для того чтобы убедиться в неисправности регулятора напряжения – выключаем все потребители кроме габаритного света и замеряем напряжение при оборотах 1000…1200 мин –1 , которое должно находиться в пределах 13,8…14,5 В.

1. Для проверки цепи возбуждения генератора отсоединяем соединительную колодку от регулятора.

2. К выводу «Ш» колодки, и корпусу регулятора напряжения присоединяем вольтметр или контрольную лампу. Включаем зажигание

Если напряжения нет (лампа не горит) – возможна одна из следующих неисправностей: нарушение контакта обмотки возбуждения с контактными кольцами; обрыв обмотки возбуждения; «зависание» щеток в каналах щеткодержателя; подгорание, окисление и сильный износ контактных колец ротора.

Как самостоятельно установить зажигание

Установку зажигания можно провести самостоятельно. Для подобной процедуры понадобится стандартный набор инструментов. Если есть стробоскоп, то это хорошо. Инструмент позволит выставить верно поджиг смеси, чтобы не лазить без конца под капот.

А делается процедура следующим образом:

1. Прогревают мотор до 80 градусов. Это его рабочая температура.
2. К бортовому компьютеру подключают инструмент.
3. Фиксатор крышки распределителя нужно будет открутить.
4. Датчик сигнала нужно одеть на высоковольтный провод первого цилиндра.
5. Если есть шланг корректора вакуума двигателя, то его нужно заглушить.
6. На шкив коленчатого вала двигателя направляют свет от стробоскопа.
7. Заводят мотор и оставляют работать на холостом ходу.
8. Проворачивают корпус трамблера.
9. Совмещают метки.
10. Затягивают фиксатор.

На этом процедура установки закончена.

Как Выставить Зажигание На 402 Двигатель Карбюратор ~ AUTOTEXNIKA.RU

Главная страница » Как Выставить Зажигание На 402 Двигатель Карбюратор

26.09.2018

Авто Приват

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Движок ЗМЗ 402 является одним из товаров русской авто индустрии, обширно применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель.

Для обеспечения обычной работоспособности мотора на машине является верно выставлено зажигание.

Дальше вы узнаете, как происходит установка трамблера на 402 движке и что следует учесть при выполнении задачки.

Распределитель предназначен для выполнения определенных функций:

определяет момент возникновения искры;
передает сигналы высочайшего напряжения по цилиндрам агрегата, беря во внимание порядок их работы.

Для правильного рассредотачивания импульсов употребляется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для угнетения помех. Коммутаторное устройство делает функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

https://youtube.com/watch?v=GvUBB9TZEz8

Чтоб верно установить зажигание на 402 движок, нужно учесть свойства позволяющей вести бухгалтерский учет (софт), выставленные ниже:

Как выставить зажигание на 402 двигатель карбюратор

• порядок функционирования цилиндров — поначалу 1-ый, потом 2-ой, позже 4-ый и 3-ий;
• ротор распределительного элемента крутится против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве } миф показатель от 8 до 10 градусов;
• свободный ход на СЗ обязан не свыше 0.8 мм;
• показатель сопротивления резистора ожидается от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления обязан менее 0.45 и даже не наименее 0.5 кОм.

Зажигание на 402 двигателе

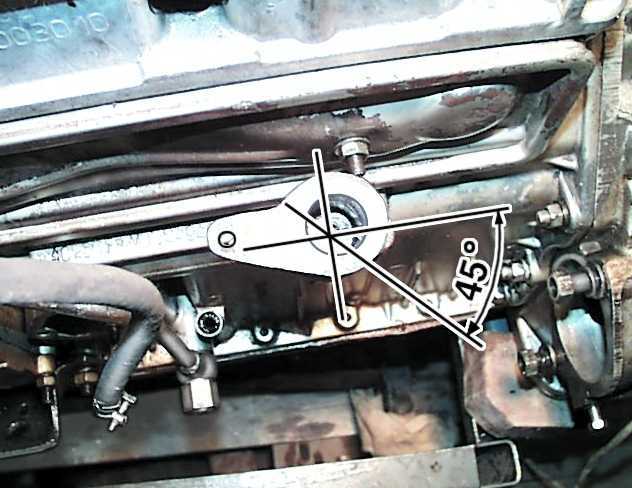

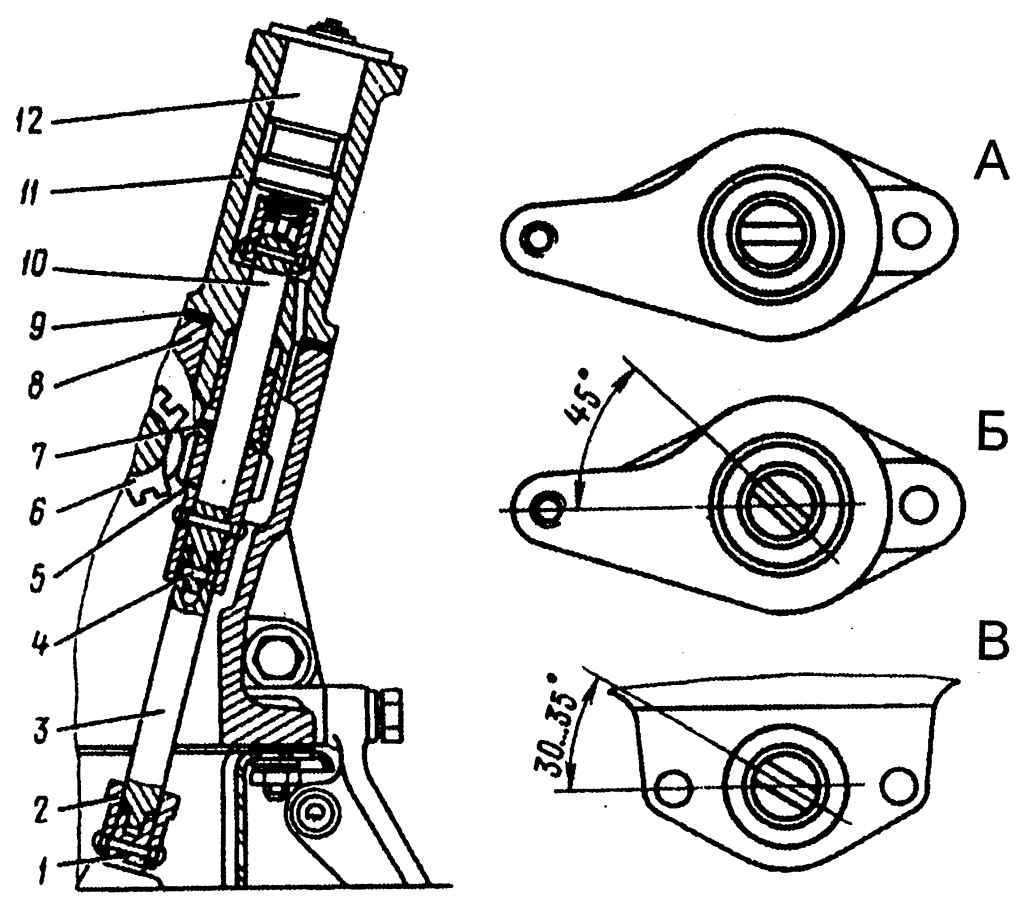

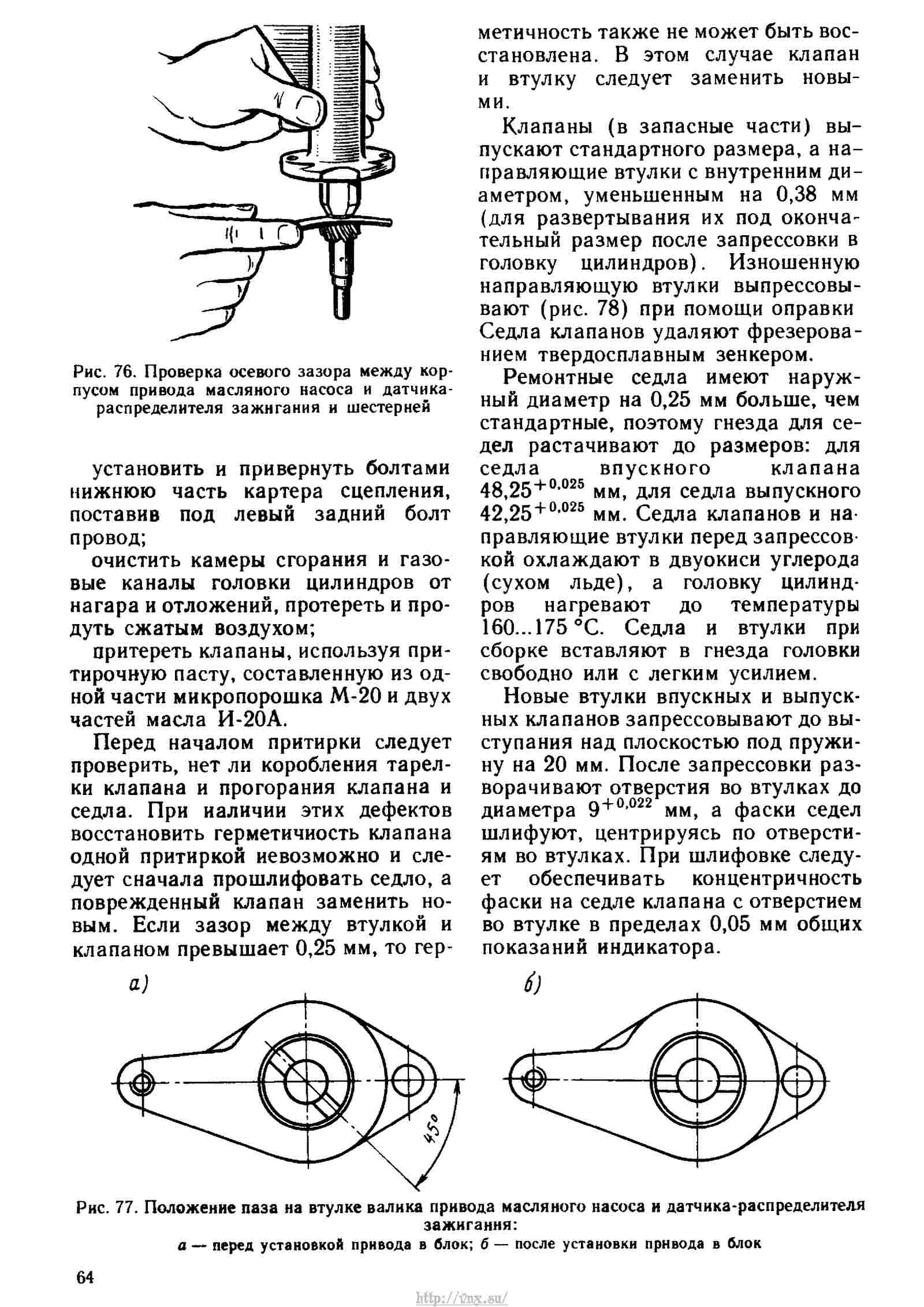

Выставляем верно привод трамблера. Регулируем зажигание, видео гражданам без автонавыков. Все очень просто.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как делается установка зажигания на ЗМЗ 402? Коленвал нужно поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент необходимо так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, другими словами в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с агрегата, такт сжатия на 1 цилиндре есть вариант выявить методом открытия его крышки. Нужно, чтоб бегунок установили напротив внутреннего контакта, который подключен средством кабеля к свече. Если найти так сжатия не выходит, производят демонтаж СЗ, установленной в первом цилиндре. После такого факта отверстие потребуется закрыть ветошью, а лучше — бумагой. Коленвал необходимо начать крутить, в тот момент, когда картонная пробка будет выбита воздушным потоком, начнется такт сжатия.

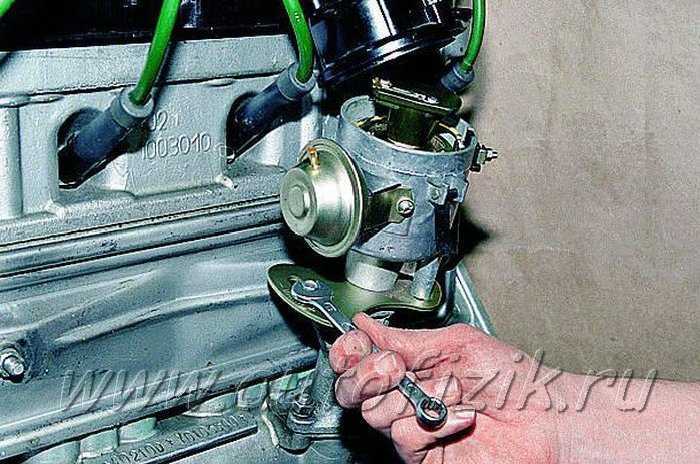

Сейчас пригодится ключ гаечный на 10 — благодаря его использованию нужно незначительно ослабить болт октан-корректора, при всем этом сам винт выкручивать нет нужды.
Дальше, следует выставить его шкалу на нулевой показатель, это примерно середина шкалы.
После выполнения этих действий с помощью гаечного ключа на 10 нужно ослабить болт, который фиксирует пластинки октан-корректора.

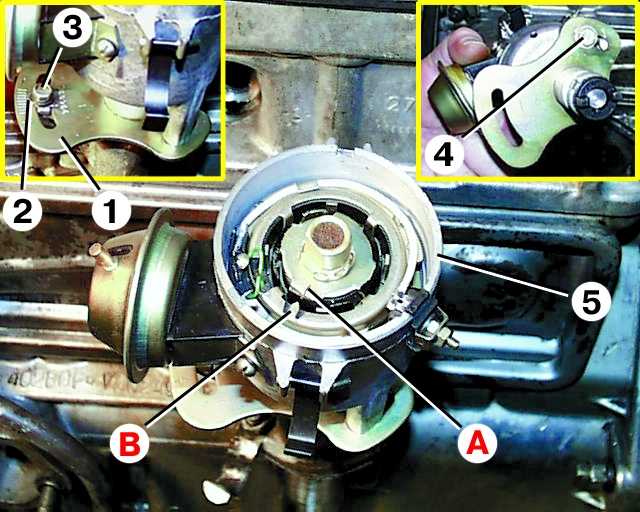

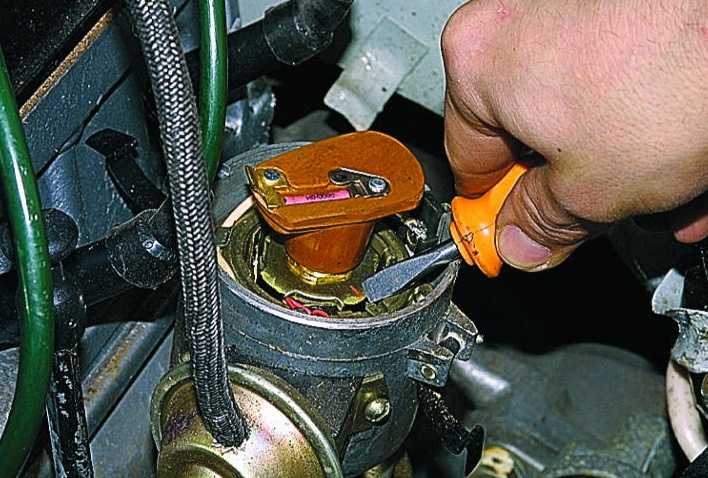

Сейчас необходимо провернуть корпус трамблера таким макаром, чтоб были совмещены метки. А именно, идет речь о красноватой метке, расположенное на роторе, кроме того риске на статоре. Когда установка привода устройства будет завершена, трамблер нужно одной рукою задерживать в данном положении, 2-ой рукою закручивается болт.

1. Выставьте метки. 3.5. Установите шкалу на ноль. 3. Совместите метки распределителя.

Некоторые выставляют зажигание стробоскопом. Время от времени выставление момента зажигания не дает результатов — движок продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в общем. Делему может решить подмена либо ремонт трамблера.

Регулировка момента зажигания двигателя ЗМЗ-402

Страничка 1 из 2.4

На движке типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и интегрированным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель делает две функции: задает момент искрообразования и распределяет импульсы высочайшего напряжения по цилиндрам соответственно с порядком их работы. Для этой цели служит бегунок, насаженый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Техно черта комплекса бухгалтерских программ зажигания

Периодичность регулировочных работ

Периодичность регулировки напрямую зависит от манеры езды, загруженности транспортного средства, и правильности использование бензина конкретной марки. Если автомобиль эксплуатируется без резкой езды, сильно не нагружен, тогда период регулировки составляет 15 тысяч км пробега, если транспорт используется для грузоперевозок, тогда 10 тысяч км. Ну а если используется не соответствующий тип топлива для головки блока цилиндров (ГБЦ), вне зависимости от настроек системы зажигания, зазоры клапанов регулируется через 5-6 тысяч км пробега.

Семейство автомобилей ГАЗ комплектуется следующими моделями ДВС: 402, 405 и 406 двигатель. 402 двигатель устанавливается как на Волги, так и на ГАЗели. Теперь стоит перейти к показателям допустимых норм.

Технические особенности

Установка зажигания на двигатель инжектор Газ 406 имеет ряд технических особенностей, которые следует учитывать при проведении данной процедуры:

Прежде всего, необходимо установить правильный момент зажигания, чтобы обеспечить оптимальную работу двигателя. Для этого требуется использовать соответствующее оборудование и следовать рекомендациям производителя.
Установка зажигания осуществляется с использованием специальных компонентов, включая распределитель зажигания, катушку зажигания и датчик положения коленчатого вала

Важно установить эти компоненты правильно и обеспечить их надежное соединение.
Важным аспектом является также настройка системы зажигания. При установке необходимо убедиться в правильности настройки системы и ее соответствии требованиям производителя.
При установке зажигания необходимо учитывать особенности конструкции двигателя инжектор Газ 406

Важно обеспечить правильное расположение компонентов и связей между ними, чтобы обеспечить надежность и эффективность работы системы.

Все эти технические особенности следует учитывать при процессе установки зажигания на двигатель инжектор Газ 406. Это поможет обеспечить его нормальное функционирование и длительный срок службы.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов

Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Процесс регулировки углов тепловых зазоров

Для тех, кто задается вопросом, как отрегулировать клапана на автомобиле с 402 мотором, ниже будет подробно представлен весь процесс

Важно помнить, что сам процесс следует выполнять на холодном двигателе, так как на прогретом моторе горючая смесь может обжечь автомобилиста. Регулировка клапанов на 402 двигателе выполняется следующим способом:

1. Отсоединение шланг . Первым делом необходимо отсоединить все шланги, подходящие к клапанной крышки, а также трос акселератора.
2. Снятие воздушного фильтра и клапанной крышки. Затем следует снять воздушный фильтр с корпусом, и открутить 6 болтов крепления клапанной крышки.
3. Снятие свечей зажигания .
4. Установка первого цилиндра в ВМТ . Следующим этапом регулировочного процесса будет установка первого цилиндра в положение верхней мертвой точки (ВМТ). Для этого необходимо, чтобы третья метка на шкиве коленчатого вала совпала с отметкой на корпусе блока ДВС. Делается это путем прокручивания коленвала.
5. Очередность регулировки клапанов . Порядок регулировки клапанов следующий: 1, 2, 4, 6, следующим шагом нужно провернуть коленвал на один полный оборот по часовой стрелке до момента совпадения отметок. Далее регулируются 3, 5, 7, 8 клапана.
6. Процесс регулировки . Используя головку на 11 или отвертку, необходимо придерживать регулировочный винт, и в этот момент откручивать гайку фиксирующую его. С помощью щупа нужного размера произвести замер (щуп должен двигаться с незначительным усилием), если замер теплового зазора в норме, тогда можно переходить к следующему клапану.
7. Монтажные работы . Следующим этапом будет сборка в обратном порядке, т.е. устанавливаются обратно свечи зажигания, клапанная крышка с новой прокладкой, но при этом затягивать болты необходимо согласно рекомендуемым моментам затяжки (такой показатель составляет 0,5-0,8 Н.м (кг.м)), воздушный фильтр и шланги.
8. Проверка при заведенном двигателе . Теперь следует завести ДВС и дать ему немного времени поработать до полного прогрева, затем прислушаться к его работе. Если отсутствует любой металлический звон или глухой цокот, это будет означать, что регулировка тепловых зазоров выполнена правильно.

Вот таким способом выполняется регулировка клапанов и настройка правильной работы ДВС. Такой порядок работ подойдет для всех автомобилей с 402 мотором, будь то ГАЗ 3110 (Волга) или же ГАЗель.

Настройка и проверка работоспособности

После установки бесконтактного зажигания на газ 3110 необходимо выполнить настройку и проверку его работоспособности. Для этого следует выполнить следующие шаги:

Подключите контактный блок. Зажимы контактного блока необходимо подключить к проводам, идущим от крыши к бесконтактному зажиганию

Обратите внимание на правильное соединение проводов: «белый/фиолетовый» – на «+», «красный» – на «-».

Установите датчик коленвала. Датчик коленвала необходимо установить на корпусе коленвала двигателя

Для этого нужно отвернуть крепежные болты, установить датчик и снова закрепить его болтами. Обратите внимание на правильное положение датчика и надежность его крепления.

Подключите датчик коленвала. Датчик коленвала нужно подключить к проводам бесконтактного зажигания. Обычно датчик имеет два провода – «красный» и «черный», которые следует соединить с аналогичными проводами зажигания.

Проверьте работоспособность. После завершения установки и подключения всех компонентов необходимо проверить работоспособность бесконтактного зажигания. Для этого вам потребуется зажигание и аккумулятор. Запустите двигатель и убедитесь, что он работает стабильно и без сбоев. Проверьте показания панели приборов и убедитесь, что они соответствуют нормальному режиму работы.

Подобные действия можно выполнять самостоятельно, однако, если у вас нет достаточного опыта или знаний в области автомобильных систем, рекомендуется обратиться к специалисту для более точной настройки и проверки работоспособности бесконтактного зажигания. Также следует учитывать особенности вашей модели автомобиля и руководство по эксплуатации.

Регулировка системы зажигания инжектора ГАЗ 3110

Процесс регулировки системы зажигания включает в себя следующие этапы:

1. Проверка состояния свечей зажигания: необходимо убедиться, что свечи не износились и находятся в правильной коммутационной последовательности. При необходимости следует заменить свечи на новые.
2. Проверка и настройка зазора в зажигании: зазор должен быть установлен в соответствии с рекомендациями производителя. Некорректный зазор может привести к снижению эффективности системы зажигания.
3. Проверка и регулировка положения распределителя зажигания: распределитель должен быть установлен точно в положение, предписанное производителем автомобиля. Это обеспечивает правильное смещение и порядок подачи зажигания на каждый цилиндр.
4. Проверка и регулировка угла опережения зажигания: угол опережения должен быть установлен в соответствии с рекомендациями производителя. При некорректном угле опережения может происходить неправильное сгорание топлива, что может привести к ухудшению производительности и повышенному расходу топлива.

Важно отметить, что настройка системы зажигания инжектора ГАЗ 3110 должна выполняться квалифицированными специалистами, обладающими необходимыми знаниями и опытом. Это позволяет гарантировать точность и качество работы системы зажигания, что повышает надежность и долговечность автомобиля

Процесс регулировки углов тепловых зазоров

Для тех, кто задается вопросом, как отрегулировать клапана на автомобиле с 402 мотором, ниже будет подробно представлен весь процесс

Важно помнить, что сам процесс следует выполнять на холодном двигателе, так как на прогретом моторе горючая смесь может обжечь автомобилиста. Регулировка клапанов на 402 двигателе выполняется следующим способом:

1. Отсоединение шланг . Первым делом необходимо отсоединить все шланги, подходящие к клапанной крышки, а также трос акселератора.
2. Снятие воздушного фильтра и клапанной крышки. Затем следует снять воздушный фильтр с корпусом, и открутить 6 болтов крепления клапанной крышки.
3. Снятие свечей зажигания .
4. Установка первого цилиндра в ВМТ . Следующим этапом регулировочного процесса будет установка первого цилиндра в положение верхней мертвой точки (ВМТ). Для этого необходимо, чтобы третья метка на шкиве коленчатого вала совпала с отметкой на корпусе блока ДВС. Делается это путем прокручивания коленвала.
5. Очередность регулировки клапанов . Порядок регулировки клапанов следующий: 1, 2, 4, 6, следующим шагом нужно провернуть коленвал на один полный оборот по часовой стрелке до момента совпадения отметок. Далее регулируются 3, 5, 7, 8 клапана.
6. Процесс регулировки . Используя головку на 11 или отвертку, необходимо придерживать регулировочный винт, и в этот момент откручивать гайку фиксирующую его. С помощью щупа нужного размера произвести замер (щуп должен двигаться с незначительным усилием), если замер теплового зазора в норме, тогда можно переходить к следующему клапану.
7. Монтажные работы . Следующим этапом будет сборка в обратном порядке, т.е. устанавливаются обратно свечи зажигания, клапанная крышка с новой прокладкой, но при этом затягивать болты необходимо согласно рекомендуемым моментам затяжки (такой показатель составляет 0,5-0,8 Н.м (кг.м)), воздушный фильтр и шланги.
8. Проверка при заведенном двигателе . Теперь следует завести ДВС и дать ему немного времени поработать до полного прогрева, затем прислушаться к его работе. Если отсутствует любой металлический звон или глухой цокот, это будет означать, что регулировка тепловых зазоров выполнена правильно.

Вот таким способом выполняется регулировка клапанов и настройка правильной работы ДВС. Такой порядок работ подойдет для всех автомобилей с 402 мотором, будь то ГАЗ 3110 (Волга) или же ГАЗель.

Зачем устанавливать бесконтактное зажигание?

Повышение надежности и эффективности системы зажигания

Установка бесконтактного зажигания на газ 3110 позволяет повысить надежность всей системы зажигания автомобиля. В отличие от традиционного контактного зажигания, где металлические контакты могут износиться и становиться источником неполадок, система бесконтактного зажигания работает на принципе электронного управления и не требует контактных поверхностей. Это снижает вероятность отказа и обеспечивает более стабильную работу двигателя.

Улучшение работы двигателя и повышение его мощности

Установка бесконтактного зажигания также приводит к улучшению работы двигателя. Благодаря более точному и надежному управлению подачей зажигательного импульса, двигатель работает более эффективно и производит большую мощность. Это позволяет снизить расход топлива, улучшить динамические характеристики автомобиля и повысить его проходимость.

Снижение износа деталей зажигания

Установка бесконтактного зажигания может снизить износ деталей системы зажигания. Поскольку электронике нет необходимости в контактных поверхностях для передачи зажигательного импульса, износ контактных щеток и даже распределителя зажигания может быть значительно снижен. Это увеличивает срок службы автомобиля и снижает затраты на замену и обслуживание деталей зажигания.

Уменьшение вибраций и шума

Система бесконтактного зажигания работает более плавно и без рывков, что позволяет снизить вибрации двигателя и шум. Это делает работу автомобиля более комфортной и позволяет снизить уровень шума для водителя и пассажиров. Также уменьшение вибраций может способствовать улучшению устойчивости автомобиля на дороге.

Лучшая работа в условиях низких температур

Система бесконтактного зажигания имеет более надежные и стабильные электронные компоненты, что позволяет обеспечить более надежную работу двигателя даже при низких температурах. Это особенно актуально в северных регионах, где низкие температуры могут оказывать негативное влияние на работу системы зажигания.

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи. Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.

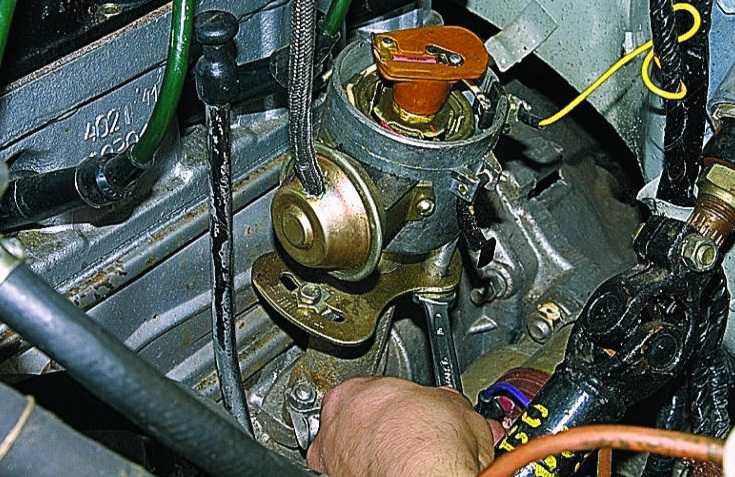

5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

1. Выставьте метки. 2. Установите шкалу на ноль. 3. Совместите метки распределителя.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.
