Для чего АвтоВАЗу понадобился Е-газ?

Как я уже говорил, экологические стандарты становятся все жестче с каждым годом, чтобы выхлоп соответствовал нормам тросик пришлось убрать. Это позволило избавиться от пустых перегазовок водителя, а также прочих лишних действий, которые увеличивают токсичность выхлопных газов. Электронная педаль как бы регулирует «по своему усмотрению» как нужно открыть дроссель. Даже резкое нажатие на педаль будет обработано таким образом, чтобы в атмосферу было выброшено как можно меньше вредного CO2.

Как это работает?

Электронная педаль состоит из трех основных элементов: педаль, эл. заслонка, а также датчик расположенный на самой педали. Датчик считывает степень нажатия на педаль, после чего отправляет данные в электронный блок. Тот принимает данные, анализирует и посылает сигнал электронной заслонке, которая открывается на необходимый градус.

Какими плюсами обладает Е-газ для самого автомобилиста?

Прежде всего электронная педаль способствует снижению потребления топлива.
Несмотря на распространенное мнение о том, что Е-газ «давит» мотор, статистика свидетельствует о том, что электроника наоборот улучшает динамику. Хотя небольшой «тупняк» вначале действительно присутствует.

Теперь о минусах Е-газа

Чаще всего эл. педаль ругают за ее паузу («тупняк») на старте, при резком нажатии на педаль и попытке ускориться. По мнению многих, двигатель плохо взаимодействует с педалью, в результате чего теряется примерно одна секунда. Хотя данный недостаток научились исправлять.
Е-газ не дает выполнить серьезный тюнинг двигателя, так как педаль сводит на нет все старания. Установка тросикового привода — решает проблему. Также отмечу, что педаль научились настраивать и прошивать под определенные нужды.
Электронная педаль доставляет немало хлопот во время эксплуатации.

Основные проблемы Е-газа

Кроме недостатков с динамикой, наблюдаются и другие проблемы, например, плавающие обороты, «залипание» педали, самовольная подгазовка. Основные ошибки электронной педали: (Р2122-Р2123, Р2127-Р2128, Р2138).

В оф. обращении АвтоВАЗа сообщается, что при замене контроллера или снятии клеммы АКБ, электронная педаль требует адаптации.

Чтобы адаптировать Е-газ необходимо выполнить следующее:

Подключаем клемму АКБ, если была снята;
Затем поворачиваем ключ в замке зажигания в положение «зажигание». На приборной панели вы увидите загоревшиеся индикаторы. Подождите полминуты и заведите мотор. Температура воздуха при этом должна быть не меньше +7°C;
После этого адаптируем функцию диагностики зажигания. Делаем разгон на второй скорости, после чего тормозим двигателем с 4000 об/мин до 1000 об/мин. Выполняем шесть таких циклов за один заезд.

Полезное видео: Как выполнить регулировку электронной педали

Частенько наш автосервис посещают автомобили ГАЗель, ведь это коммерческий транспорт, который и днём и ночью как рабочая лошадка пашет. Изо дня в день множество ГАЗелек выходит на дороги нашей страны и рано или поздно возникают определённые поломки, которые мы стараемся устранить! Не исключение и сегодняшний день. К нам в ремзону заехала ГАЗЕЛь Бизнес с мотором УМЗ! Ну что, поможем бизнесу!

Выслушав клиента: машина не тянет, горит лампочка чек. После того как выключишь и снова включишь зажигание, машинка иногда начинает работать как надо, но потом проблема повторяется. Выше 2000 обороты не поднимаются.

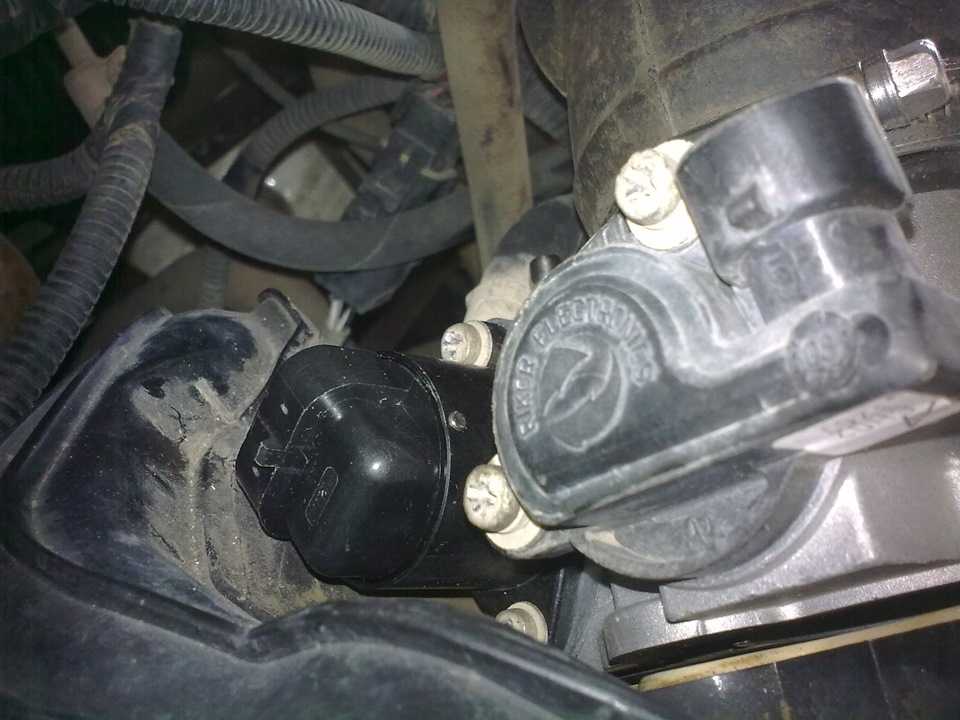

Вот она, рабочая лошадка!

Рис.1

С чего же начинать ремонт? Конечно с компьютерной диагностики. Подключаем диагностическое оборудование и считываем ошибки, которые прописались в блоке управления двигателем.

Рис.2

Нас интересует текущая ошибка P2138 Throttle/Pedal Position Sensor/Switch «D»/»E» Voltage Correlation. Что же она обозначает? Эта ошибка дословно расшифровывается как: P2138 неверное соотношение напряжений «D»/»E» датчика положения дроссельной заслонки или педали акселератора. Дроссельная заслонка у нас электронная как и педаль газа. То есть может быть неисправна как сама заслонка так и педаль. Для того чтобы задеффектовать педаль или дроссельную заслонку, нужно понимать как они устроены, поэтому для начала рассмотрим их конструктивные особенности, устройство и разберёмся в чём отличие механической дроссельной заслонки от электронной.

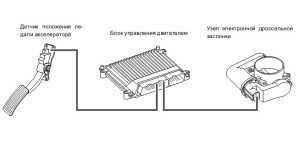

Принцип работы системы с электронной дроссельной заслонкой и электронной педалью газа.

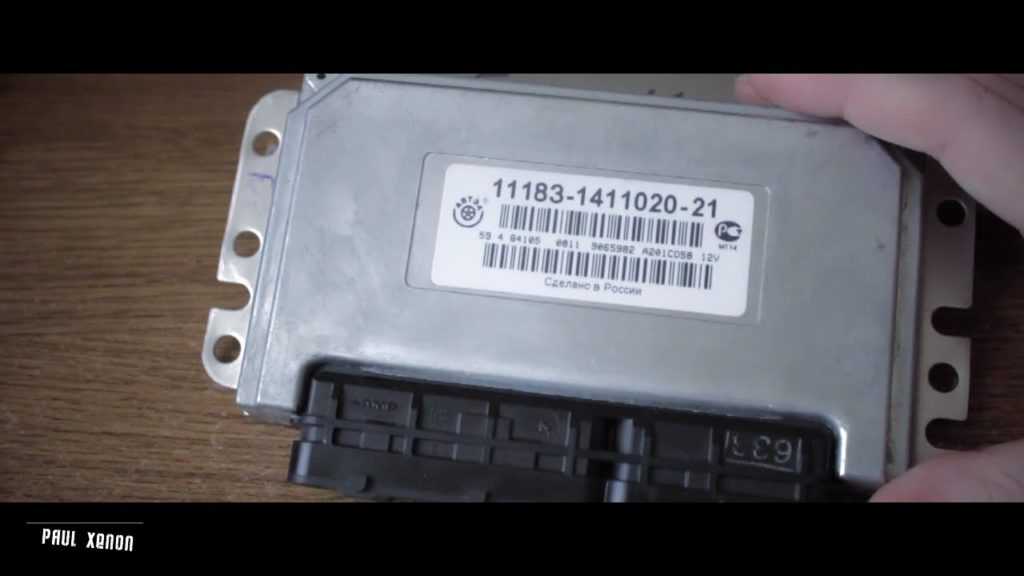

Электронный блок управления (ЭБУ)

Электронный блок управления двигателем является одним из важнейших элементов электронной системы автомобиля. В народе данный блок прозвали «компьютер» или «мозги». В данном блоке действительно, как и в мозге происходит обработка огромного количества данных поступаемых на него со всех датчиков установленных на двигателе.

Поломка данного блока довольна редкая проблема, но на Ладе Калина встречается часто из-за неудачного расположения. ЭБУ расположен внутри торпедо под радиатором отопителя салона. При протечке радиатора охлаждающая жидкость попадает на блок управления что приводит к его выходу из строя.

Признаки неисправности:

У блока не может быть какой-либо определенной симптоматики неисправности. Если ЭБУ выходит из строя, то чаще всего он просто не может обнаружить датчик. В некоторых случаях перестают работать катушки зажигания из-за повреждения радиоэлементов внутри блока.

Общая информация о системе контроля

Датчик устанавливается непосредственно на ось заслонки. Связь с ней должна быть жесткой, поэтому недопустимо наличие даже малейшего люфта. Выводы потенциометра:

Самое большое сопротивление датчика наблюдается при закрытой заслонке, при этом напряжение на ЭБУ минимально. Нажимаете на педаль газа — открываете заслонку, в это время происходит изменение сопротивления, а напряжение постепенно увеличивается до своего максимального значения в 5 В.

электронный чувствительный элемент, который обработан специальным материалом;
постоянный магнит, имеющий жесткую связь с дроссельной заслонкой.

Причина 1. Так себе покормили

У автора статьи произошла умопомрачительно смешная история. Правда, не с ним лично, а с товарищем. Залил он как-то на одной небезызвестной бензоколонке топливо. Залил и поехал с девушкой на свидание. А на дворе мороз, зима. Пока в кафе посидели, пока в кино поворковали, пора и домой ехать. А домой никак – машина с места не двигается. Ну, вообще никак: чего только не пробовали, каких только форумов не прочли. И вот по совету бывалого, решил товарищ в бензобак ветку воткнуть, бензин проверить. И что вы думаете? Бензин замерз ! То есть вообще! Видимо перестарались с водой в топливе бравые мешалы . Машину-то, конечно, отогнали, отогрели и бензин слили, но осадочек остался.

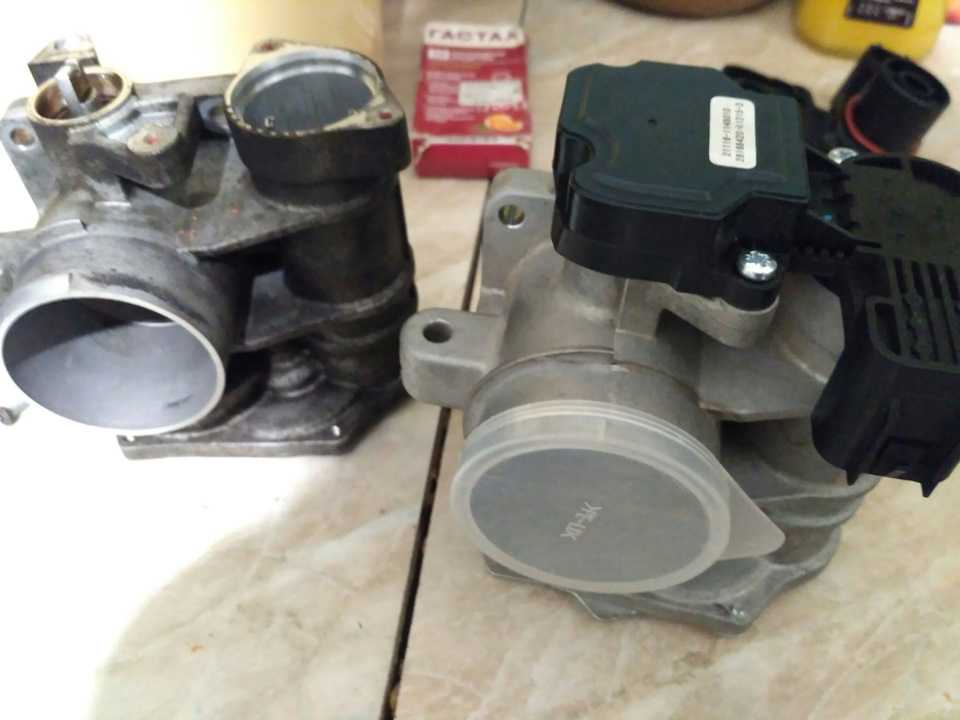

Как почистить дроссельную заслонку на калине

“Дроссельная заслонка” — народное название, агрегат правильно называется дроссельным узлом, в нём находится заслонка. Поэтому во время изучения данной статьи следите за словами повнимательнее, мы называем детали своими именами.Примечание! Сперва понадобится снять её с автомобиля. Приобретите в автомагазине специальную прокладку, которая вставляется между дроссельным узлом и ресиверным патрубком. В статье представлена ссылка на инструкцию по снятию дроссельного узла. Также запаситесь очистителем карбюраторов, он хорошо счищает грязь с металла. Прокладка дроссельного узла, очиститель карбюраторов и узел представлены на фотографии ниже:

На фото красной стрелкой указана прокладка, но не идите в автомагазин за такой же — все разные в зависимости от ресивера. Существует два варианта: снимаете заслонку и прокладку с ресивера и едете покупаете точно такую же, либо, надеясь на опытность продавца, называете ему модель автомобиля, а он подберёт деталь!

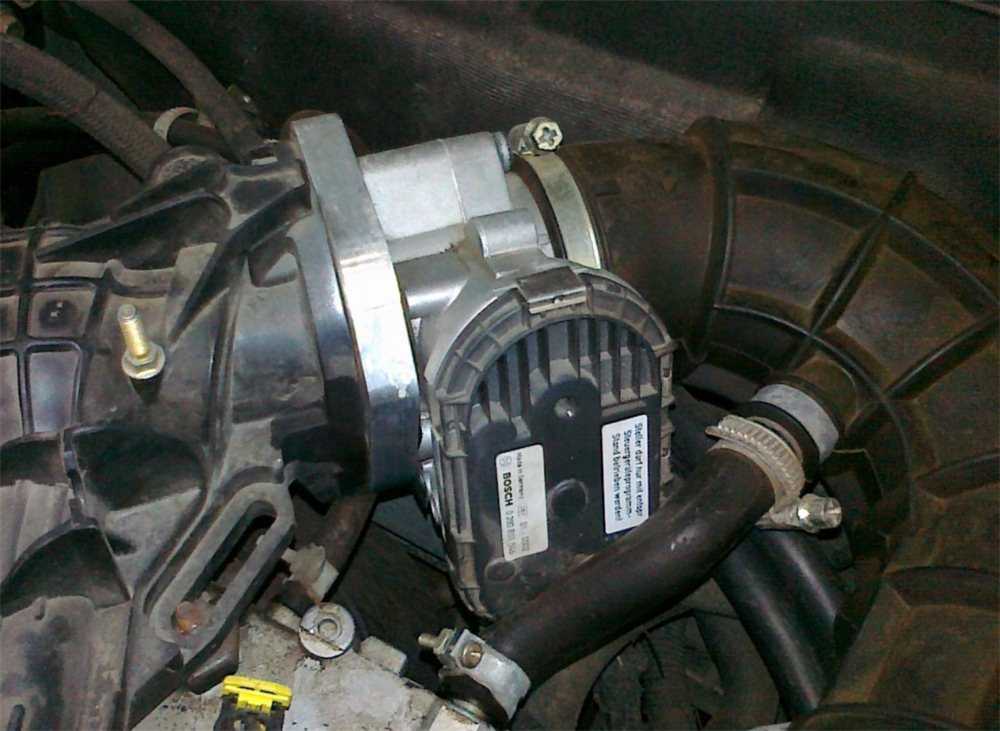

Местонахождение узла

У двигателей под е-газ или стандартный узел с тросиком, деталь располагается в одинаковом месте, но немного отличаются по форме — вы сразу же поймёте, открыв капот и взглянув на него. На фото ниже красной стрелкой указано местонахождение узла системы е-газ.

Когда его чистить ? 1. Со временем любая деталь у автомобиля загрязняется и её приходится чистить. В инжекторных автомобилях приходится чистить узел и четыре форсунки, они загрязняются от некачественного грязного топлива. Узел же загрязняется от грязного воздуха, проходящего сквозь него во время езды.

Примечание! Во избежание загрязнения, рекомендуем вам чаще менять воздушный фильтр. Ознакомьтесь со статьей о замене воздухофильтра: «Замена воздухофильтра на ВАЗ»!

2. Как понять, что узел загрязнился и требует очистки? Автомобиль начинает вести себя по-другому: появляется плавание оборотов на холостом ходу (происходит из-за того, что заслонка не закрывается нормально из-за грязи на ней), машина глохнет и дёргается.

Чистка дроссельной заслонки на моделях 1117- 1119

Примечание! Данная статья касается автомобилей с тросиковым механизмом, для е-газа вам придется искать дополнительную информацию по снятию заслонки. Заслонка на системе е-газ крепится на трёх шестигранных болтах, к ней подсоединяются шланги подвода и отвода охлаждающей жидкости. Самое главное отличие — в системе нет троса. (Не рекомендуем снимать узел во время отрицательных температур окружающей среды (даже -1), работайте когда температура плюсовая)

Важный момент! Перед началом работ скиньте клемму минус с аккумуляторной батареи, обесточьте её. Если вы не знаете способ скидывания клеммы, изучите статью: «Замена аккумулятора на автомобиле».

Снятие:

1) Чистить неснятую заслонку не имеет смысла, ведь грязь, стекающая во время мытья, вольется в двигатель автомобиля сквозь щель. Загрязнение двигателя автомобиля изнутри недопустимо.

Примечание! Рекомендуем ознакомится со статьёй : «Замена дроссельного узла на ВАЗ»!

2) У авто е-газ после снятия узла не рекомендуем трогать саму заслонку: узел скорее всего выйдет из строя , а значит придется менять на новый.

3) Положите снятый узел на чистую ровную поверхность, не допуская загрязнения, и приготовьте очиститель карбюраторов.

Примечание! Прежде чем приступать к чистке, рекомендуется снять с дроссельного узла «датчик регулятор холостого хода». Подробнее описано в статье с инструкцией по снятию узла с автомобиля.

Чистить узел целиком и полностью очистителем карбюраторов нет необходимости, достаточно пройти те места, где проходит воздух. Очистите внутреннюю часть, там находится заслонка (см. фото ниже), положите деталь на солнышко и подождите, пока вся жидкость испариться. Ускорить процесс можно взяв мягкую тряпку, не повреждающую внутреннюю часть запчасти, и аккуратно протерев от оставшейся грязи и средства для карбюраторов!

4) Теперь переходим к очистке датчика. Чистите только рабочую поверхность — место соприкосновения датчика с узлом. Часть, выходящая наружу узла, в чистке не нуждается.

Примечание! Во время чистки следите, чтобы жидкость не попадала внутрь. Аккуратно убирайте грязь только с наконечника (указан стрелкой). Если жидкость попадет под пружину и потечёт через уплотнительное кольцо внутрь, датчик сломается и вам придется покупать новый.

Источник

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Замена педали газа на Гранте

Процедура замены достаточна простая и не требует специальных технических средств. Для того чтобы произвести демонтаж узла потребуется: — Ключ на 10.

Последовательные шаги для замены педали газа лада гранта:

1. Первый шаг – снятие минусовой клеммы с аккумулятора. 2. Далее необходимо переместиться в водительскую часть салона автомобиля. 3. Над педалью газа найдите и разъедините контактную фишку, которая подключена к разъему датчика.

4. После чего, возьмите ключ на 10 и открутите три крепежные гайки. В условиях недостаточности внутреннего пространства, удобнее всего использовать торцевой ключ.

5. Извлеките педаль из специальных установочных шпилек. Обратная установка производится в зеркальной последовательности.

Электронная педаль газа – как она работает?

Современные технологии стремятся сделать нашу жизнь максимально простой. С одной стороны, это огромное преимущество, а с другой, они просто лишают нас возможности принять какое-либо решение, а точнее исправить его, причем таким образом, что не всегда удается достичь желаемого результата. Это хорошо видно при работе с электронной педалью, которая так популярна в современном автомобилестроении. Хотя для тех, кто неуверенно себя чувствует за рулем, а тем более не вникает в технические нюансы автомобиля, это нововведение является только плюсом.

Принцип работы электронной педали акселератора заключается в следующем: после нажатия водителем на акселератор значения углов давления сразу же передаются в блок управления через специальные датчики. Затем в дело вступает ЭБУ, который вычисляет требуемый угол открытия дроссельной заслонки, и привод на основе полученных данных открывает ее на этот угол. Кроме того, если вдруг возникнет необходимость изменить значение этого угла (для более дешевого режима или для безопасности), то блок управления сделает это сам, не получив соответствующей команды. Получается, что драйвер не может регулировать этот процесс до 100.

Признаки засорения заслонки

При засорении дроссельной заслонки двигатель начинает работать в нестабильном режиме. Характерными признаками проявления неисправности в этом случае являются:

повышенные обороты холостого хода;
запоздалая реакция двигателя на нажатие педали акселератора;
во время движения автомобиля наблюдаются рывки, а иногда транспортное средство самостоятельно, без участия водителя меняет скорость;
резкое отпускание педали газа приводит к остановке силовой установки.

В некоторых случаях на приборной панели загорается индикатор CHECK. Иногда смолистые отложения оседают на валике дроссельной заслонки, что приводит к ее заеданию. Тогда педаль газа нажимается с заметным усилием.

Прежде чем переходить к решению задачи, как адаптировать дроссельную заслонку на «Шкоде» или любом другом автомобиле, необходимо убедиться в точности постановки диагноза путем проведения визуального осмотра механизма. Для этого требуется снять все, что можно, дабы открыть доступ к модулю. Следует проявить внимательность, чтобы случайно не отсоединить патрубки системы охлаждения.

Чистка заслонки

В случае если причиной плохой работы двигателя оказалось загрязнение дросселя, необходимо выполнить его чистку. Для этого вам нужно приобрести специальное средство для чистки двигателя и приступить к выполнению работы:

Снимаем корпус заслонки в порядке, указанном выше
Брызгаем средством и оставляем на некоторое время (как указанно на упаковке)
Чистой салфеткой или другой тканью снимаем слой грязи и нагара
Повторяем процедуру несколько раз до придания блеска всем деталям

Также рекомендуется снять и прочистить регулятор холостого хода и канал, в котором он расположен. Обязательно проверьте состояние воздушного фильтра, поскольку непригодный фильтр может не только стать причиной загрязнения дросселя, но и повлиять на работу двигателя в целом и создать вам немало хлопот. Удачи на дорогах!

Диагностика неисправностей

Датчик, определяющий угол поворота – это переменный резистор с 3-мя выводами. Терморезистор, а также пьезоэлемент снабжены двумя контактами. Датчик положения коленвала состоит из соленоида и магнита. А вот датчики скорости и фаз содержат в своей конструкции электронику.

Каждый из двух кислородных датчиков – это сложное электронное устройство. Но надёжность их схем можно считать высокой. Датчики Холла, используемые для контроля скорости и фаз, выходят из строя чаще, чем анализатор кислорода.

Переменный резистор, применённый в любой конструкции, дублируется. Если показатели, полученные с двух «подковок», разнятся, то включается лампа Check.

Допустим, лампа Check Engine не горит. Если при этом чувствуется, что мощность снизилась и динамика ухудшилась, пробуйте заменить один из элементов:

Как проверить электронную педаль газа на Приоре и Калине

Проверить работу электронной педали газа самостоятельно можно двумя способами:

подключить в разъем для диагностики автосканер и через программу подключится к ЭБУ дабы считать ошибки;
прозвонить контакты педали мультиметром.

Данные о работе педали е-газа

Проверка программой OpenDiag Mobile

Для теста педали газа необходимо подключить ELM ку и со смартфона или другого гаджета через диагностическое приложение, например OpenDiag Mobile считать данные электронного блока управления авто.

После включения зажигания, программа подключится к системе машины. В меню нужно выбрать вкладку “Параметры”, затем нажать “Каналы АЦП”. В открывшемся окне нужно будет следить за параметрами “Датчик положения педали газа 1” и “Датчик положения педали газа 2”. Если в проводке ЭПА или в самом механизме возникают неисправности, приложение покажет ошибку P2138. Также посмотрите видео о правильной проверке педали Е-газа.

Проверка педали Е-газа на ошибки

Диагностический сканер Rokodil ScanX Pro

Альтернативный способ — воспользоваться автосканером Rokodil ScanX Pro. Он предназначен для самостоятельной диагностики автомобилей всех марок. Причем, без использования дополнительных гаджетов и программ, которые часто требует дополнительные платные расширения под конкретную марку или модель автомобиля.

Все что нужно — одно устройство. Rokodil ScanX Pro позволяет: считывать ошибки, расшифровывать, причем с подсказками, снимать показания всех датчиков, фиксировать данные в момент возникновения ошибки.

Проверка электронной педали газа мультиметром

Чтобы проверить состояние токопроводящих дорожек и подвижных контактов ЭПА, снимите ее и выставьте мультиметр в режим измерения сопротивления.

После этого один щуп прижмите к выводу (4), а второй к выводу (2). Сопротивление должно быть 2.00 Ом. Также проверяются выводы (4) и (3) — сопротивление 1.00 Ом. При перемещении педали газа, сопротивление должно уменьшаться плавно.

Токопроводящую дорожку проверяйте путем подсоединения щупов мультиметра к выводам (1) и (6) — сопротивление 2.20 Ом. Затем проверяем контакты (6) и (5) — сопротивление 1.00 Ом.

Прозвон контактов

Если сопротивление меняется скачками, педаль подлежит замене.

Плюсы и минусы педали e-газ на Lada Kalina

На последних автомобилях Лада Калина в обязательном порядке устанавливается электронная педаль е-газа. Как ни странно, но именно это нововведение ВАЗовцев вызвало очень много пересудов среди автомобилистов: большая часть владельцев Лады высказались крайне против инновации, а после того, как опробовали ее в действии, лишь укрепились во мнении. Действительно ли е-газ настолько плох, или все же это электронное устройство имеет свои преимущества? Об этом — далее.

…

Мой мир

Пользуясь случаем, рекомендуем наших партнеров, компанию «Буксировщик», специализирующуюся на перевозке спецтехники. Профессиональная и доступная перевозка спецтехники в Москве – отличный выбор для Вашего бизнеса. Искренне рекомендуем Бусировщик.ру за профессиональный и ответственный подход и внимательное отношение к своим заказчикам.

Е-газ: преимущества, о которых говорит производитель

В первую очередь, педаль е-газа отличается внешне. Кроме того, главные изменения, которые внес производитель, установив эту систему на Калину, спрятаны под капотом. Там находится электродвигатель ее привода, управляющий дроссельной заслонкой (на старых моделях управление осуществлялось при помощи обыкновенного тросика).

АвтоВАЗ утверждает, что такое нововведение позволяет снижать расход топлива, а его подача осуществляется несколько равномернее: при нажатии на педаль е-газа в блок управления подается сигнал, вследствие чего наступает мгновенная реакция. Kalina становится экономичнее и отзывчивее.

Основные «просчеты» ВАЗа

Конечно, как бы ни хвалил е-газ ВАЗ, у этого механизма есть и серьезные недостатки. Например, при выходе его из строя ремонту данное устройство не подлежит. Потребуется полная замена, которая будет стоить весьма дорого. Хотя сегодня появились «народные умельцы», приспособившиеся чинить устройство самостоятельно, но это не всегда эффективно – ездить с таким е-газом даже опасно.

Что касается отзывчивости авто, то и здесь не все однозначно. Многие автомобилисты утверждают, что старые Калины намного легче слушались педали и лучше реагировали на нажатие. Е-газ же отвечает им с задержкой, а это может стать критической проблемой, особенно, если нужно быстро уйти от столкновения или просто оперативно совершить обгон.

Таким образом, знаменитый е-газ Lada Kalina – не панацея от плохой управляемости авто, а скорее еще одна недоработанная система в машине, которую инженерам придется совершенствовать.
