Моторедуктор печки лада приора с кондиционером и без: как снять, где находится

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Как отремонтировать управление печкой Калина

Невозможное или затруднительное переключение регулятора режима температуры может быть обусловлено поломкой самого переключателя. Замена переключателя печки на Калине выполняется довольно легко (при условии, что работы по демонтажу механизма управления печкой будут уже выполнены). На задней консоли панели управления открутите четыре крепежных винта блока переключателей. Снимите фиксаторы крепления тросов и выведите тросики из зацепления с приводным устройством. Замените поломанный переключатель. Сборка выполняется в обратном порядке. При выполнении данных работ пометьте маркером расположение тросиков на блоке рычагов. Это нужно для того, чтобы в ходе сборки установить тяги правильно.

Основными причинами поломки регулятора температуры печки могут быть: поломка терморезистора или оторвавшийся провод подключения. Такие неисправности устраняются заменой поломанного элемента и путем пайки провода. Также регулятор печки может перестать работать из-за выхода из строя температурного датчика, что бывает довольно редко. Данный датчик расположен внутри плафона в салоне авто.

Диагностика

Если отказал в работе блок регулировки скорости, то нужно понять, какой из элементов всей цепи вышел из строя. Управление печкой Газель электронное, а все приводы электрические.

1. Для начала на заглушенном моторе пробуем крутить регулятор температуры. При его прокручивании должны слышаться щелчки мотора-редуктора. Если щелчков нет, то нужно проверить питание в колодке, которая приходит к мотору открывания краника. Это можно сделать с помощью контрольной лампы или мультиметра.
2. Если не работает регулятор скорости вентилятора, то нужно проверить его работу во всех положениях. Если он не работает во всех положениях, кроме последнего, то причина в неисправном реостате. Если работа не слышна ни в одном из положений, значит, необходимо проверить питание на колодке вентилятора. Если питание приходит, то он сломан.
3. Если регулировка печки работает корректно, а дисплей не горит, то неисправен сам дисплей или подсветка.

Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

1. Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между отметками «МИН» и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

2

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

3. Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

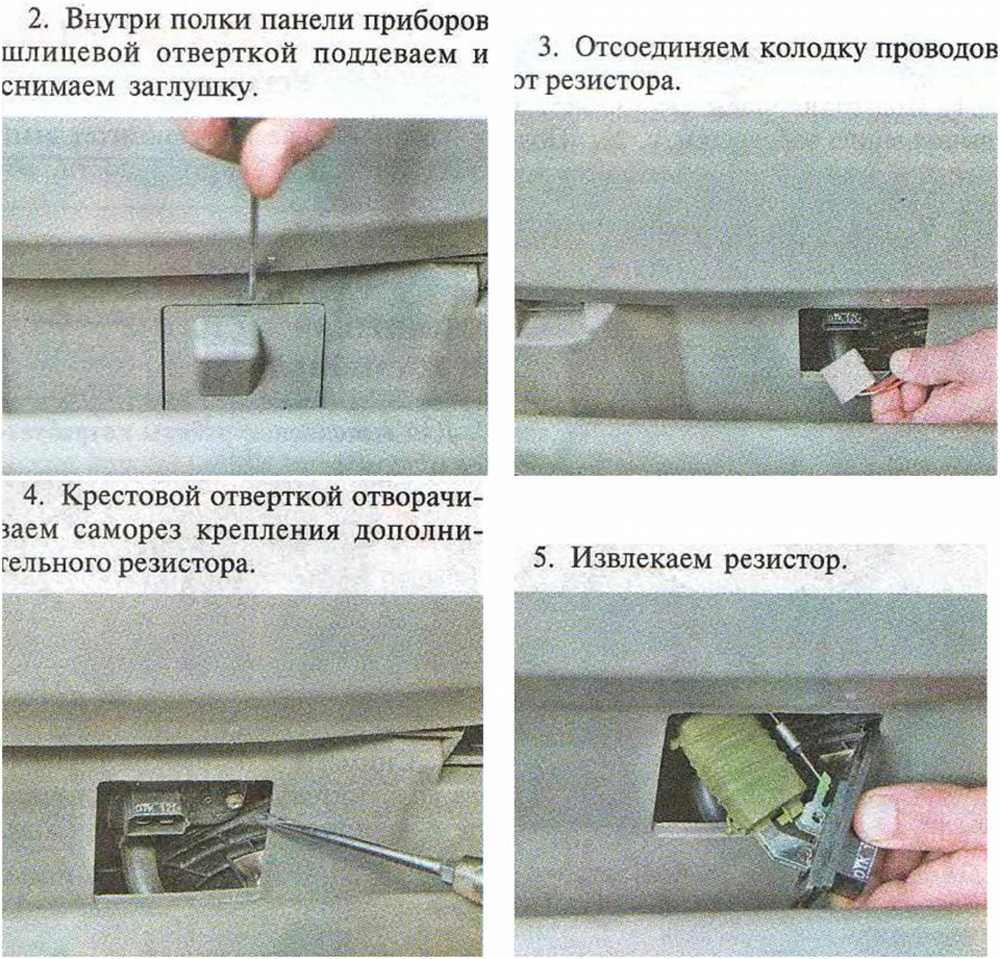

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Отметим, что если Вы решили сделать свой автомобиль более уютней и теплей, можно установить подогрев сидений или самостоятельно смастерить подогрев руля на приоре. Мы подробно рассказывали про данный тюнинг, поэтому у Вас не должно возникнуть каких-то проблем.

Таким образом, мы рассмотрели все элементы печки Лада Приора. Приступайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете выполнить ремонт отопителя Приоры своими руками.

Принцип работы

Прежде всего, нужно понять принцип работы системы отопления Приоры. Блок САУО, который управляет отопителем, получает соответствующее указание от датчика температуры, расположенного в салонном плафоне автомобиля. После этого он сравнивает эти показания с температурой, которую задал водитель.

Если эта разница значительная, САУО посылает управляющий импульс на микромоторедуктор отопителя, который и управляет поворотом заслонки. От величины этого поворота зависит направление и мощность потока подаваемого воздуха от радиатора печки в салон.

Признаки неправильной работы

Если не работает заслонка-распределитель воздуха, то это может привести к следующим неисправностям в моделях без кондиционера:

• в салон машины поступает только горячий или холодный воздух (вне зависимости от положения ручек регулятора управления отопителем);
• вместо горячего воздуха в салон поступает холодный.

В автомобилях с кондиционером Панасоник к этим случаям добавляется неправильное распределение потоков охлажденного воздуха.

Виды поломок

Отказ распределителя занять нужное положение может быть связан:

• c расшатыванием его креплений и привода моторчика редуктора;
• его деформацией от горячего воздуха или поломкой;
• прилипанием к остаткам уплотнителя.

В этих случаях заслонка печки Приора блокируется в одном положении. При этом в салоне автомобиля слышны щелчки работы поворотного механизма (стучит моторедуктор, управляющий ее положением).

Заслонка печки Лада Приора: как снять и проверить. Для ее ремонта, проверки и замены придется снимать пластмассовую панель – торпеду.

Как добраться до этого механизма без таких сложностей? Можно попробовать изменить положение регулятора длинной отверткой через решетки воздуховодов.

Некоторые автолюбители, во избежание деформации, проводят замену штатного экземпляра на металлический или деревянный.

В одном из номеров автомобильного журнала «За рулем» предлагалось заменить электронное управление положением заслонки на более простое – механическое. Как и в старых моделях автомобилей ВАЗ, регулировать ее поворот можно будет с помощью системы рычагов и тросиков. Это не так удобно, но зато гораздо надежнее.

Подготовительный этап

Устранение неисправностей работы отопителя следует начинать при условии, что силовой агрегат и система охлаждения двигателя в порядке, чтобы исключить их влияние. Для этого надо убедиться в том, что тосол залит в должном количестве, двигатель исправен и функционирует нормально. И после этого уже выяснять, почему же печка на «Приоре» не работает. Вначале следует проверить уровень охлаждающей жидкости в расширительном бачке. Далее нужно запустить двигатель и прогреть его до рабочей температуры. После этого надо проверить исправность термостата — пощупать толстые шланги, которые идут от него к радиатору автомобиля.

Верхний должен постепенно становиться горячим. Если резиновый патрубок все еще холодный, значит, термостат неисправен. В этом случае продолжать работу можно только после замены данного элемента. Благо его стоимость невелика.

Еще одна причина, по которой мотор может не прогреваться до рабочей температуры, – негерметичная крышка расширительного бачка. Она должна держать избыточное давление в системе. Часто простой заменой этой крышки удается полностью избавиться от проблем.

На «Приоре», в отличие от «десятки», организация системы охлаждения выполнена по-иному. И формирование воздушной пробки там практически исключено. Возникнуть она может при негерметичности системы либо при заливании тосола в полностью пустой расширительный бачок. Устраняется это достаточно просто. Надо на прогретой машине заехать передними колесами на какую-нибудь горку и энергично погазовать на месте. Крышку расширительного бачка при этом следует снять.

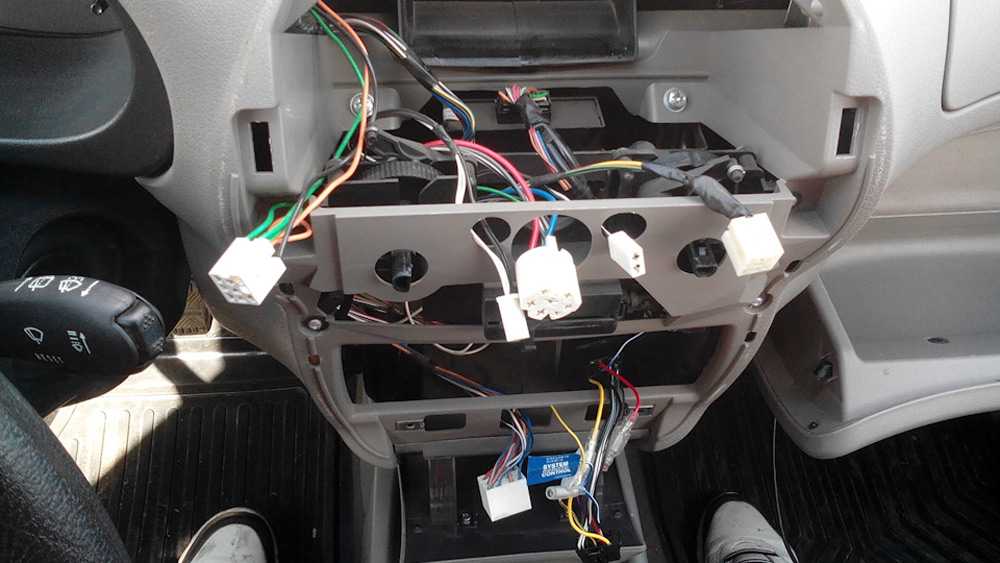

Как снять блок управления на Калине

Порядок работ:

1. Открываем капот и отсоединяем от АКБ минусовую клемму.
2. С помощью шлицевой отвертки извлекаем направляющие магнитолы из установочного места.
3. Отсоединяем от салазок разъемы и фишки. Следует подписывать соединения, которые вы разъединяете.
4. Снимаем рычаг, управляющий заслонкой рециркуляции воздуха. Находится под центральной ручкой, регулирующей скорость вращения вентилятора.
5. Извлекаем две рукоятки: правую, распределяющую подачу воздуха, и левую, регулирующую температуру поступающего воздуха.
6. Затем извлекаем две заглушки, что находятся по обе стороны кнопки аварийной остановки.
7. Выкручиваем два винта, которые крепят накладку снизу и находятся под заглушками.
8. Медленно тянем на себя накладку, освобождая ее от металлических защелок, находящихся в верхней части накладки панели приборов. Отведите панель в сторону.
9. Отсоединяем разъемы и фишки, которые идут от:
   — кнопки аварийной сигнализации;
   — кнопки, включающей обогрев заднего стекла;
   — корпусов ламп подсветки панели приборов;
   — блока переключения режимов электровентилятора печки.
10. Убедитесь, что блок печки доступен для снятия.

Проблемы, связанные с моторедуктором заслонки или электродвигателем вентилятора

Распространенная неисправность на автомобиле «Лада-Приора» — не работает печка. Не дует воздух вообще.

Во-первых, следует убедиться, что моторчик отопителя работает – из дефлекторов должен дуть хотя бы холодный воздух. Если нет, то надо проверить целостность предохранителя F9.

Если он цел, значит, не работает вентилятор печки. «Приора» оснащается «десяточным» вентилятором. Поэтому снятие его в точности повторяет процедуру на «десятке». В некоторых случаях вентилятор не крутится потому, что между крыльчаткой и ее корпусом попали листья или другие инородные предметы, которые могут блокировать вращение. В таком случае можно будет услышать характерный гул.

Холодный воздух из дефлекторов может идти еще и потому, что не работает моторедуктор, управляющий заслонкой, которая перекрывает поток горячего воздуха. Доступ к нему также осуществляется из-под капота.

Часто причиной отказа моторедуктора становится окисление токопроводящих контактов. Их необходимо зачистить наждачной бумагой, разобрав корпус

Также следует обратить внимание на силу воздушного потока. Если даже на максимальной скорости воздух дует слабо, возможно, дело в засорившемся салонном фильтре

Он располагается под капотом в корпусе отопителя и создает дополнительные помехи.

Описание конструкции

Детали отопителя:1 — крышка фильтра;2 — фильтр системы отопления и вентиляции;3 — корпус отопителя;4 — микромотор-редуктор заслонки отопителя;5 — радиатор отопителя;6 — дополнительный резистор вентилятора отопителя;7 — вентилятор отопителя

Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, датчик температуры воздуха в салоне, корпус воздухораспределителя, воздуховоды и дефлекторы. Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.

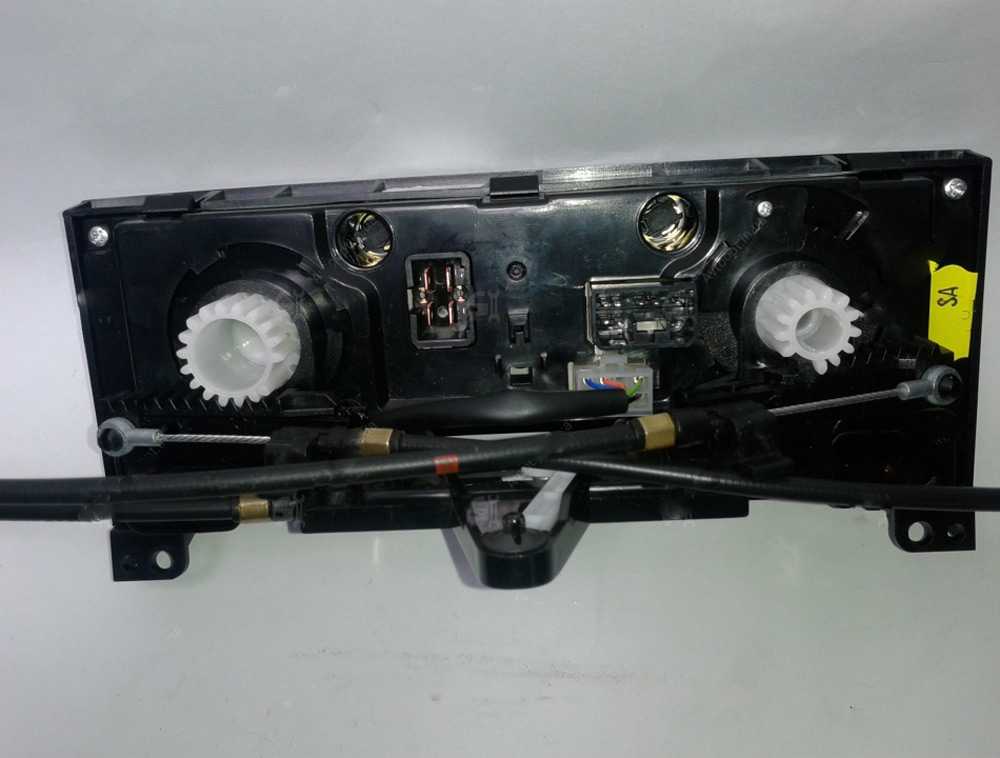

Блок управления отоплением и вентиляцией

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением и вентиляцией. Блок управления установлен на консоли панели приборов.

Датчик температуры воздуха в салоне

Для поддержания заданной температуры воздуха в салоне автомобиля на постоянном уровне предназначен датчик температуры воздуха в салоне, установленный в накладке обивки потолка.

Отопитель в сборе:1 — микромотор-редуктор заслонки отопителя;2 — заслонка управления отопителем;3 — дополнительный резистор вентилятора отопителя; 4 — шланг обдува электродвигателя вентилятора; 5 — вентилятор отопителя; 6 — крышка фильтра системы отопления и вентиляции

Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка. На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.

В корпусе отопителя установлены вентилятор отопителя, радиатор отопителя, фильтр системы отопления и вентиляции, дополнительный резистор вентилятора и заслонка управления отопителем, связанная с регулятором температуры. Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. Заслонка управления отопителем направляет наружный воздух на радиатор отопителя или минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.

Микромотор-редуктор заслонки отопителя:1 — микромотор-редуктор;2 — датчик положения заслонки;3 — выходной вал

Заслонка управления отопителем поворачивается микромотор-редуктором, установленным слева на корпусе отопителя. Выходной вал микромотор-редуктора связан с осью заслонки.

Расположение корпуса воздухораспределителя и воздуховодов на панели приборов: 1 — воздуховод бокового дефлектора;2 — воздуховод обдува стекол;3 — корпус воздухораспределителя;4 — заслонка;5 — мотор-редуктор заслонок;6 — воздуховод обдува ног водителя и пассажиров

Корпус воздухораспределителя и воздуховоды закреплены с обратной стороны панели приборов. В корпусе воздухораспределителя находятся заслонки управления воздушным потоком, которыми управляет регулятор распределения потоков воздуха. Заслонки поворачивает мотор-редуктор, установленный на корпусе воздухораспределителя. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к ногам водителя и пассажиров, а также к соплам, расположенным в панели приборов, для обдува ветрового стекла и стекол передних дверей. При движении автомобиля воздух нагнетается в салон скоростным напором через отверстия в правой облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя скоростями.

Отверстие для выхода воздуха в обивке багажника

Из салона автомобиля воздух выходит через клапаны, установленные на задней панели багажника, за бампером. В задней части обивки багажника, напротив клапанов, выполнены отверстия для выхода воздуха.

Клапаны выхода воздуха из салона (при снятом заднем бампере)

При загрузке багажника не закрывайте отверстия для выхода воздуха в обивке багажника.

Заключение

Таким образом, нахождение причин, из-за которых печка на «Приоре» не работает, — не такое уж и сложное занятие. Главное — соблюдать четкую последовательность действий и понимать, от чего зависит работа того или иного узла.
