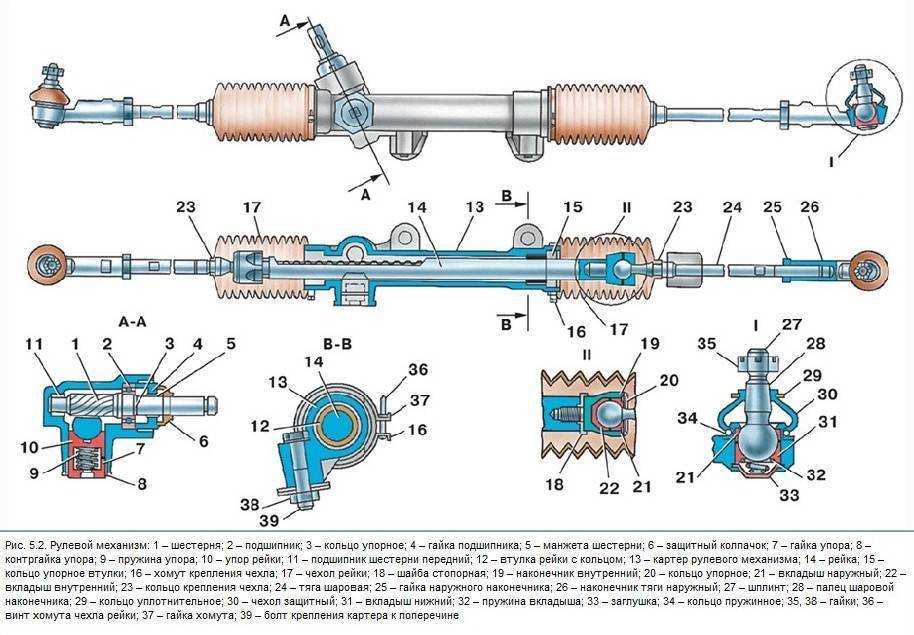

Принцип работы рулевой рейки с гидроусилителем

ГУР: от грузовой техники до легковушек

Гидравлический усилитель рулевого управления (ГУР) – это узел, спрятанный в недрах наших автомобилей, который создаёт дополнительные усилия для поворота колёс, тем самым помогая нам рулить без напряжения мускул.

Несмотря на то, что использование этих устройств на легковых машинах началось примерно с конца 50-х годов прошлого столетия, они ещё долгие десятилетия считались чем-то экзотическим.

Тем не менее, история ГУР уходит корнями даже не в 50-е, всё началось гораздо раньше. Так, первый патент на устройство, напоминающее нынешний гидроусилитель руля был получен аж в 1902 году.

Последующие годы, ознаменованные бурным развитием автопрома, определили нишу, где гидроусилитель чувствовали себя лучше всего и считались наиболее полезными – это грузовая техника.

Что входит в обслуживание ГУР

ГУР – это система гидроусилителя руля, исправность которой непосредственным образом влияет на возможность эксплуатации автомобиля УАЗ Хантер. Поэтому ее следует периодически обслуживать и, при необходимости, менять специальную жидкость вместе с фильтром, установленным на бачке. При этом проверяют:

• натяжение ремня привода насоса;
• герметичность шлангов и соединений;
• уплотнители на предмет течи;
• уровень рабочей жидкости.

Если вовремя не обнаружить, например, повреждения шлангов, то вероятно заклинивание насоса и обрыв ремня. А ремонт ГУР стоит гораздо дороже, чем плановое обслуживание. Если же попытаться эксплуатировать автомобиль с неработающей системой гидроусилителя, то произойдет преждевременный износ рулевого механизма. А это также чревато дорогостоящим ремонтом.

Как прокачать ГУР

Как залить масло и прокачать ГУР

Процедура замены жидкости и прокачки ГУР выполняется в строгом соответствии с существующим алгоритмом. Некоторые автопроизводители могут вносить в него свои особенности. Если у вас есть мануал к вашему автомобилю, рекомендуем ознакомиться с соответствующим разделом. В общих же чертах шаги необходимо выполнять в такой последовательности:

• Полностью поднимите автомобиль на подъемнике или вывесите его передние колеса.
• При необходимости выполните слив старой жидкости из расширительного бака. Для этого следует снять возвратный шланг (идущий в систему ГУРа) с расширительного бачка и поставить на него заглушку, чтобы жидкость из шланга не выливалась. К освобожденному кранику на бачке присоединяют шланг, идущий к пустой бутылке, куда предполагается сливать старую гидравлическую жидкость.
• Основной объем жидкости удобнее всего откачивать шприцом и сливать в отдельную бутылку. Когда жидкости останется совсем мало переходим к следующему пункту.
• Провести заливку рабочей жидкости в расширительный бак до верха.
• Далее следует покрутить рулевым колесом из стороны в сторону (от упора до упора) несколько раз с тем, чтобы через шланг вытекла оставшаяся в системе старая жидкость. Поскольку новая жидкость вытесняет старую, не забываем следить за уровнем масла в бачке, чтобы в шланг не попал воздух.
• При падении уровня жидкости вновь доливаем ее.
• Запустите двигатель на 2-3 секунды и заглушите. Это делается для того, чтобы жидкость начала распространяться по системе.

Важно помнить, что если вы завоздушили систему ГУР, то воздух можно выгнать с помощью прокачки путем вращения руля из стороны в сторону. Однако ни в коем случае не запускайте двигатель, поскольку воздух в системе критичен для насоса ГУР и может стать причиной его выхода из строя

Откачка масла шприцом

• Далее следует долить рабочую жидкость в бачок до уровня отметки MAX и повторить процедуру с запуском двигателя. Этот цикл повторить 3-5 раз.
• Сигналом к прекращению прокачки является тот факт, что в сливную бутылку перестает попадать воздух из возвратного шланга. Это означает, что в гидравлической системе воздуха больше не осталось, а бачок попадает свежая чистая жидкость.
• После этого нужно установить на место возвратный шланг (подсоединить к расширительному бачку, где он был изначально установлен).
• Вновь наполнить бачок до уровня MAX, после чего запустить двигатель.
• Для прокачивания гидроусилителя необходимо 4-5 раз медленно покрутить рулем от левого до правого упора. В местах упоров делать паузы на 2-3 секунды. Если воздух остался, он должен выйти в расширительный бак. В процессе проверки следим за тем, чтобы насос не издавал посторонних шумов.
• Сигнализатором того, что прокачка закончилась, будет отсутствие на поверхности жидкости в бачке воздушных пузырьков.
• После этого плотно закройте расширительный бак.

Прокачка системы ГУР

Прокачку системы также можно осуществлять без запуска двигателя, “на холодную”. Для этого достаточно вращать рулем от левого до правого упоров. При этом старая жидкость и воздух выходят из системы. Однако большинство автопроизводителей все же советуют прокачивать систему с запущенным двигателем.

Уровень жидкости в бачке должен находиться между отметками MIN и MAX. Помните, что при нагреве жидкость расширяется, поэтому не следует наливать ее сверх имеющейся отметки.

Что такое гидроусилитель руля?

Гидроусилитель руля состоит из нескольких основных компонентов, таких как насос, гидравлический цилиндр и рулевой механизм. Насос воздействует на масло, создавая давление, которое передается в гидравлический цилиндр. Цилиндр, в свою очередь, изменяет направление движения масла, что приводит к усилению приложенного усилия водителя на руль.

Принцип работы гидроусилителя руля заключается в использовании законов гидравлики. Когда водитель прикладывает силу к рулю, насос начинает воздействовать на масло, создавая давление, которое передается в гидравлический цилиндр. Цилиндр, с помощью поршня, изменяет направление движения масла, создавая силу, направленную на поворот колес автомобиля. Таким образом, водителю требуется прикладывать меньшую силу для поворота руля, так как гидроусилитель руля усиливает эту силу.

Одна из важных частей работы гидроусилителя руля — это циркуляция масла. Масло перемещается по системе, передавая давление и создавая усиление на руле. При этом, масло также выполняет функцию смазки и охлаждения гидроусилителя руля, чтобы предотвратить его перегрев и износ.

В целом, гидроусилитель руля является важной частью автомобиля, которая облегчает управление и поворот руля для водителя. Знание его принципа работы может помочь понять, почему рулевое управление стало более комфортным и менее утомительным с использованием такой системы

Как функционирует гидроусилитель руля

Принцип работы гидроусилителя руля основан на использовании гидравлической силы, которая усиливает усилие, передаваемое со стороны водителя на рулевое колесо. Гидроусилитель руля состоит из гидронасоса, гидроцилиндра и клапанов.

Когда водитель поворачивает рулевое колесо, гидронасос начинает подавать масло под высоким давлением в гидроцилиндр, который в свою очередь передает это давление на рулевые рейки или валы. Под действием высокого давления масло перемещает рулевые механизмы и поворачивает колеса автомобиля.

Важным элементом гидроусилителя руля являются клапаны. Они контролируют поток масла в системе гидроусилителя, управляя его давлением и направлением. Клапаны срабатывают при определенных условиях, чтобы обеспечить точное и плавное управление автомобилем.

Циркуляция масла в гидроусилителе руля является важным аспектом его работы. Масло циркулирует в системе, постоянно перемещаясь из гидронасоса в гидроцилиндр и обратно. Такая циркуляция обеспечивает непрерывное функционирование гидроусилителя руля.

Гидроусилитель руля значительно облегчает управление автомобилем и делает его более комфортным для водителя. Он позволяет поворачивать руль с минимальными усилиями, особенно при низкой скорости или при парковке.

Важно отметить, что регулярное обслуживание системы гидроусилителя руля необходимо для его надлежащей работы. Проверяйте уровень масла в системе и обнаруживайте любые утечки или проблемы, связанные с гидроусилителем руля, для предотвращения возможных поломок и аварийных ситуаций на дороге

Как правильно подобрать и заменить бачок ГУРа

В процессе эксплуатации транспортного средства бачок ГУРа подвергается вибрациям и ударам, воздействию химическим веществ и перепадам температур, что может привести к его поломке. Появившиеся трещины и повреждения пробки могут приводить к утечкам рабочей жидкости и ухудшению работы всей системы. Также нарушить работу ГУРа может чрезмерное засорение ФТО. При появлении признаков неисправности бачок следует осмотреть и, если это необходимо, выполнить его замену, либо произвести обслуживание (периодичность ТО указывается в инструкции).

На замену рекомендуется брать бачки ГУРа того типа и модели, что были установлены на автомобиле ранее, это относится и к сменным ФТО. Выполнять замену детали следует в соответствии с инструкцией по ТО и ремонту, при этом предварительно производится удаление жидкости из старого бачка или ее слив из всей системы, а после ремонта — выполняется прокачка системы для устранения воздушных пробок.

При верном подборе и ремонте, а также при своевременном обслуживании бачок ГУРа и вся система будут эффективно работать в любых условиях.

Как проверить уровень и выполнить замену рабочей жидкости

Во время обслуживания ГУР колеса УАЗ Хантер устанавливаются ровно. В таком положении жидкость в бачке гидроусилителя должна доходить до уровня сетки фильтра. Допускается превышение на 5 мм. Если жидкости не хватает, ее следует долить до указанного уровня. Обычно применяют Dexron IID или Dexron III в количестве 1, 1 литра.

Замена выполняется в несколько этапов:

• Передняя часть машины приподнимается и устанавливается на опоры таким образом, чтобы колеса не касались земли.

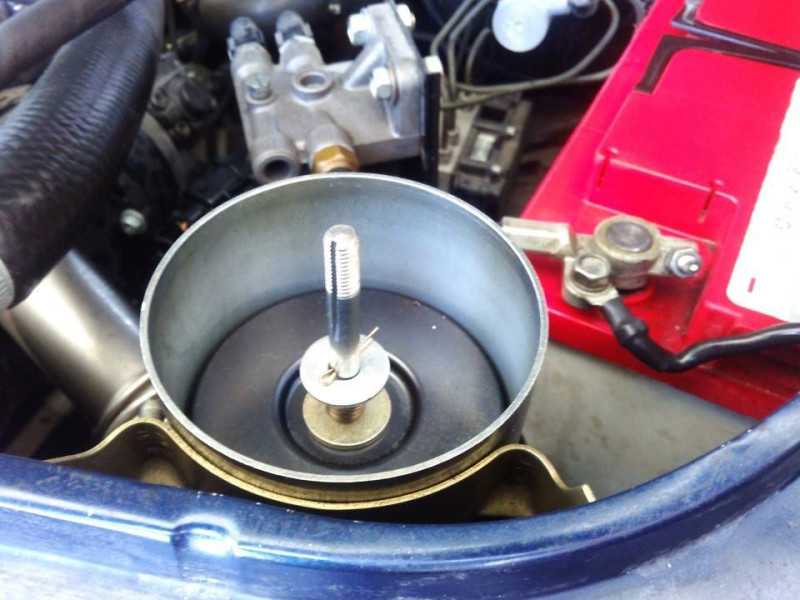

• С бачка снимается крышка и удаляется сетка фильтра. Основная масса жидкости сначала откачивается с помощью шприца или груши, а остатки сливаются через шланг. При этом руль до упора поворачивается в обе стороны.
• Вынимается шплинт, снимаются шайба, прижимная пружина и уплотнительная втулка. После этого можно легко удалить отработанный фильтр.

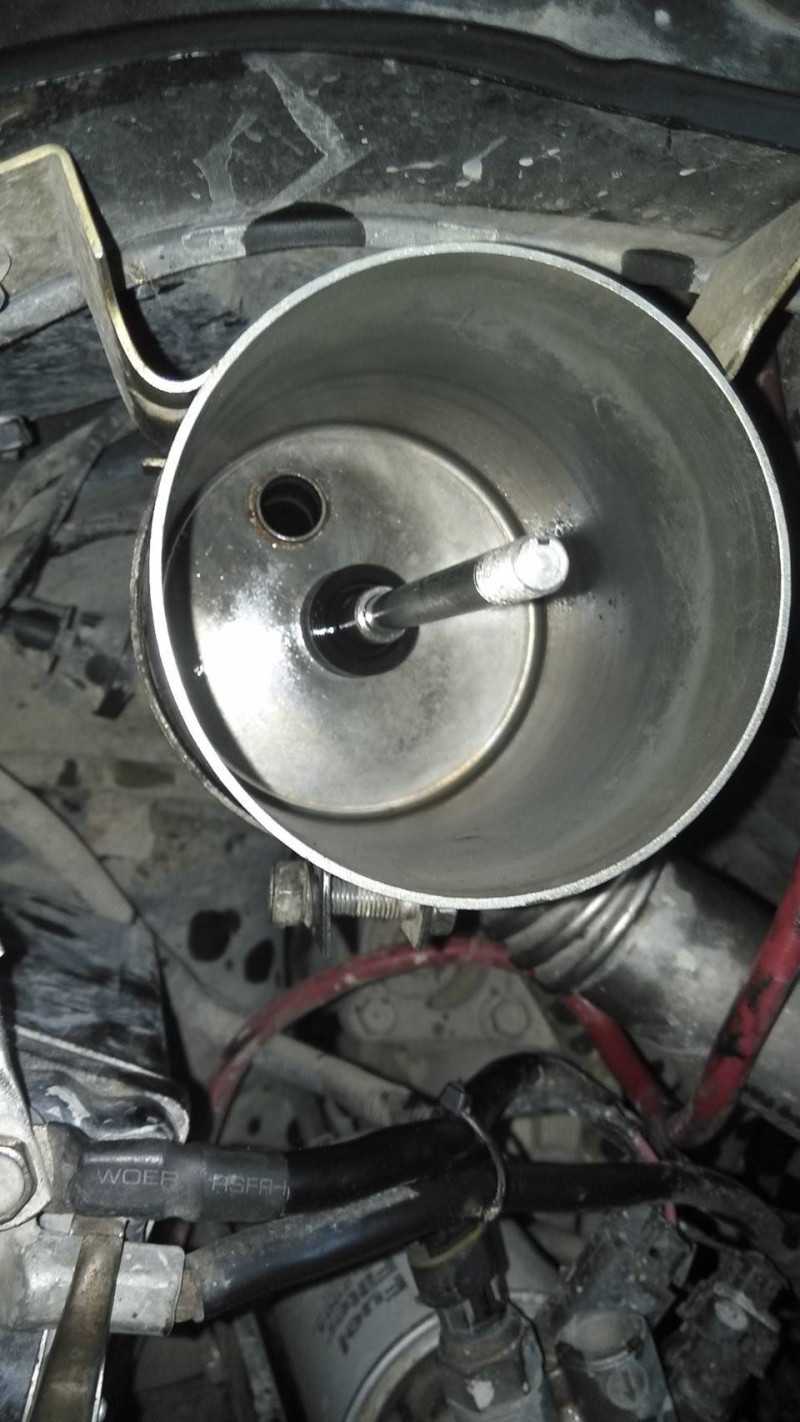

• Внутренние поверхности бачка очищаются от загрязнений, после чего устанавливается новый фильтрующий элемент в обратном порядке.
• Заливается свежая жидкость, пока ее уровень не поднимется над сеткой фильтра. Руль поворачивается от упора до упора, при этом должны выходить пузырьки воздуха. При необходимости жидкость доливается.
• Запускается двигатель автомобиля: если появляется пена, то в системе остался воздух. Если это происходит, то нужно заглушить мотор и дать жидкости отстояться в течение 20-30 минут.
• Двигатель запускается еще раз, руль поворачивается в обе стороны до упора по три раза (не задерживаясь на крайних точках).
• Теперь остается только заглушить автомобиль, проверить шланги и соединения на герметичность и закрыть крышку бачка.

Производитель

На конвейере ульяновского автомобильного завода устанавливаются механизмы с ГУР компании Yubei Koyo Steering System Co. Ltd. YuBei Koyo Steering Systems Co., Ltd. Компания является производственным подразделением японской международной корпорации JTEKT.

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру 8 800 200 08 73 (магазин Autogur73) звонок по России бесплатный.

Внимание! Компания УАЗ не является производителем этого товара. Этот товарный знак используется исключительно в информационных целях, чтобы показать покупателю для каких конкретно автомобилей данный товар подходит

Источник

Причины попадания воздуха

В большинстве случаев воздух попадает в гидросистему в тот момент, когда осуществляются мероприятия по техобслуживанию авто. Например, когда заменяют жидкость в гидросистеме. Чтобы избежать завоздушенности, специалисты советуют заливать смесь со скоростью приблизительно 5,5–6 л/мин.

Если при замене образовалась пена или пузырьки в распределительном бачке, тогда нужно дать жидкости отстояться не менее 20–30 минут, чтобы воздух полностью вышел. Ещё одной распространённой причиной попадания воздуха считается износ патрубков высокого давления. Чтобы выгнать воздух из ГУР в подобной ситуации необходимо полностью заменить непригодные элементы.

Принцип работы электроусилителя руля

Насос ГУР приводиться в действие двигателем автомобиля и создает гидравлическое давление. Ротор насоса приводиться в действие и вращается со скоростью двигателя. За счет центробежной силы, пластины находящиеся в канавках ротора, выдвигаются и удерживаются на внутренней поверхности насоса. Зазор между пластинами и внутренней поверхностью насоса изменяется в зависимости от скорости работы мотора. Тем самым изменяется объем жидкости, нагнетаемой насосом.

Гидроусилитель руля сложная система, которая постоянно работает при включенном двигателе.  Если автомобиль не поворачивает, то золотник находиться в спокойном (нейтральном) положении. И жидкость беспрепятственно циркулирует в системе. При повороте руля в ту или иную сторону происходит перемещение золотника в ту же сторону, в результате чего перекрывается одна из магистралей.

Под давлением жидкости поршень гидроцилиндра выдавливает шток, и происходит доворот колес. Как только руль возвращается в исходное положение, золотник занимает нейтральное положение. Через вторую открывшийся сливную магистраль масло выравнивает давление в поршне и возвращает сток назад.

Как проверить натяжение ремня

При обслуживании ГУР обращают внимание на натяжение ремня привода насоса. В норме при нагрузке в 4 кгс прогиб в середине составляет:

• 10-13 мм для УАЗ 31519 с УМЗ-421;
• 10-15 мм для УАЗ 315195 с ЗМЗ-409;
• 8-12 мм для УАЗ 315148 с ЗМЗ-5143.

Большие или меньшие значения недопустимы, поскольку такое состояние системы ведет к уменьшению срока ее службы. Для достижения нужных показателей производится регулировка ремня с помощью перемещения насоса по кронштейну в сторону двигателя.

Иногда необходима замена элемента:

• при обнаружении трещин, отслоений, выпуклостей и прочих следов износа;
• при разлохмачивании торцевых поверхностей;
• при наличии масляных следов.

В последнем случае обязательно нужно обнаружить и устранить течь масла.

При своевременном обслуживании ГУР автомобиль будет радовать хозяина беспроблемной эксплуатацией и не потребует дорогостоящего ремонта.

Для выполнения регулировки рулевого механизма его нужно снять с автомобиля. Для этого:

1. Отсоедините нагнетательный и сливной шланги от рулевого механизма и закрепите шланги таким образом, чтобы предотвратить полное вытекание масла из гидросистемы.
2. Отверните гайку и выньте клиновой винт из вилки шарнира, снимите вилку шарнира с механизма.
3. Отсоедините тягу сошки от сошки.
4. Отверните болты крепления и снимите рулевой механизм.

Регулировку рулевого механизма выполняйте в следующей последовательности:

Закрепите рулевой механизм в тисках так, чтобы нагнетательное и сливное отверстия были внизу. Поворачивая вручную входной вал рулевого механизма, слейте масло из механизма. Слегка нажимая рукой на входной вал вдоль его оси, покачайте сошку. Если при этом ощущается осевое перемещение входного вала, выполните регулировку натяга подшипников винта

Для этого: с помощью бород ка и молотка осторожно, не применяя чрезмерно сильных ударов, выправьте буртик стакана 3 (рис. 219), закрепленного в пазы стенки картера 9;

поворачивая стакан 3 по часовой стрелке, устраните люфт;
проверьте момент проворачивания входного вала, который должен быть не более 3 Н*м (0,3 кгс*м). Момент замерять на протяжении не более одного оборота входного вала от любого крайнего положения;
закерните край стакана в пазы стенки картера.
Если осевое перемещение ротора не ощущается или устранено, а в среднем положении вала сошки при покачивании за сошку ощущается зазор, выполните регулировку зубчатого зацепления. Для этого:
отверните гайку 24 и снимите сошку 23;
снимите верхнюю 31 и нижнюю 25 защитные крышки;
снимите стопорные кольца 26 и регулировочные шайбы 27;
выпрямите регулировочные шайбы;
поворачивая одновременно опоры 28 вала сошки против часовой стрелки (если смотреть со стороны шлицевого конца вала сошки), устраните зазор в зацеплении. Регулировку производите в положении вала сошки, соответствующем среднему положению зубчатого сектора;
проверьте момент проворачивания вала сошки, который должен быть в пределах 35-45 Н*м (3,5-4,5 кгс*м) при переходе вала сошки через среднее положение. Если после регулировки натяга подшипников и зазора в зубчатом зацеплении люфт устранить не удается, значит люфт вызван износом шарико-винтовой передачи. В этом случае рулевой механизм подлежит ремонту;
установите регулировочные шайбы, загните один из усов в обеих регулировочных шайбах в паз опоры вала сошки и установите стопорные кольца.
Установите рулевой механизм на автомобиль, установите сошку и заверните от руки гайку сошки.
Присоедините вилку карданного вала, нагнетательный и сливной шланги, не допуская их скручивания и резких перегибов, залейте масло в гидросистему.
Присоедините тягу сошки, затяните и зашплинтуйте гайку шарового пальца, затяните гайку сошки.

Источник

Простая физика: как работает насос ГУР

Логично, что тяжелый руль в системе с гидроусилителем недвусмысленно намекает, что давление в системе падает. Но, кроме потяжелевшего руля, существуют и другие признаки, что что-то пошло не так.

Давайте немного освежим в памяти, как устроен и работает насос ГУР.

Насос ГУР в разобранном виде

• Шкива, который работает от ременной передачи с двигателя или от электропривода (для насосов ЭГУР).
• Корпуса с верхней и нижней крышками.
• Вала, на который “нанизаны” шкив, опорные подшипники качения или скольжения, рабочая пара ротор-статор.
• Торцевых распределительных дисков (пластин). Через окошки в дисках масло всасывается в насос и нагнетается в магистраль.
• Ротора — подвижного элемента рабочей пары с выдвижными пластинками. Он через шлиц закреплен на валу и вращается вместе с ним. Под действием центробежной силы пластинки выдвигаются из пазов.
• Статора — статичного элемента рабочей пары, в основном, эллиптической формы. Внутри статора вращается ротор.
• Уплотнительных элементов — сальников, прокладок, резиновых колец.
• Редукционного клапана — состоит из шарика, пружинки и гайки..

Насос гидроусилителя руля работает на простом принципе изменения объема и разниц давления. Шкив вращает вал, вместе с ним внутри эллиптического статора вращается неподвижно закрепленный на валу ротор с пластинами. Под действием центробежной силы пластины выдвигаются из пазов, упираются в стенки статора и задвигаются обратно в пазы.

Когда выдвинувшиеся пластинки проходят серповидную зону, образуются сектора низкого давления, где всасывается масло из бачка. Проходя узкую часть статора, пластины задвигаются, давление повышается, полость с маслом перемещается к окну нагнетания, и масло сбрасывается под давлением в магистраль к распределителю. За счет эллиптической формы статора за один оборот вала масло всасывается и нагнетается два раза.

Принцип работы насоса ГУР

Признаки неисправности ГУР

Основные признаки, которые могут указывать на неисправность гидроусилителя руля:

1. Возросшее усилие при повороте руля: если оно больше, чем обычно, это является признаком того, что гидроусилитель руля работает неисправно.
2. Шум при повороте руля: еще одним признаком может быть необычный шум или скрип при повороте руля. Это может быть связано с проблемами с насосом гидроусилителя или с недостатком масла в системе.
3. Утечка жидкости: гидроусилитель руля использует специальную жидкость для своей работы. Если вы замечаете подтеки под автомобилем или уровень жидкости в бачке гидроусилителя постоянно падает, это может указывать на утечку в системе.
4. Вибрация руля: в некоторых случаях можно заметить, что руль начинает «пульсировать» или вибрировать, особенно при повороте. Это может указывать на проблемы не только с рулевой рейкой, но и с редуктором гидроусилителя.
5. Неравномерное усиление: если усиление руля кажется неравномерным или меняется во время движения, это также может указывать на проблемы. Например, усиление может быть сильным при низкой скорости, но ослабевать при увеличении скорости, а также меняться при поворотах влево, вправо.

Если вы замечаете какие-либо из этих симптомов, рекомендуется обратиться к профессиональному автомеханику для диагностики и ремонта, ведь проблемы могут быть не только с ГУР, но с другими элементами рулевого управления, подвески и т.д.

Устройство гидроусилителя руля

Гидроусилитель руля это замкнутая, взаимосвязанная гидравлическая система компонентов, состоящая из:

1. Насоса.
2. Распределительного устройства.
3. Гидроцилиндра.
4. Бачка.
5. Шлангов высокого и низкого давления.

Насос

Главная деталь конструкции гидроусилителя руля это насос. При помощи его в гидроусилителе руля создается давления и происходит циркуляция масла в системе. Он закреплен возле двигателя, и приводиться в работу от коленвала, при помощи ременной или шестеренчатой передачи (привода). Самый распространенный вид насоса – лопастной, обычно пластинчатый, он обеспечивает высокую износоустойчивость и большой КПД. Однако имеет слабое звено, а именно подшипник, из-за чего приходиться ремонтировать его. Давление в насосах такого типа около 150 бар, что является очень высоким.

Распределитель

Распределитель в гидроусилителе руля, это своего рода регулировщик, который направляет масло из бачка в гидроцилиндр и обратно. Он может устанавливаться, как на валу рулевого механизма, так и на некоторых частях рулевого механизма. Существует два вида распределителя:

• осевой – если золотник совершает поступательные движения;
• роторный – если совершает вращательные движения.

Гидроцилиндр

Или как еще называют силовой цилиндр, выполняет функцию поворота колес. Жидкость в гидроусилителе рулевого управления давит на поршень под давлением и заставляет выдвигаться шток, что приводит к повороту колес. Для того чтобы задвинуть шток назад, жидкость с обратной стороны давит на поршень и колеса возвращаются в исходное положение. Гидроцилиндр может быть расположен, как на рулевом механизме, так и между рулевым приводом и корпусом автомобиля.

Бачок

Резервуар для рабочей жидкости, которая обеспечивает работу и смазку всех связующих гидроусилителя руля. В нем находиться специальный фильтр, для избегания попадания грязи, так как распределитель очень чувствительный к этому. Для проверки уровня масла имеется специальный щуп и отметки на нем. Бачок находиться под капотом, обычно, на видном месте рядом с бачком антифриза и имеет цилиндрическую форму.

Шланги высокого и низкого давления

Конечно, всю циркуляцию жидкости по системе гидроусилителя руля обеспечивают шланги, которые подразделяются на:

• шланг высокого давления;
• шланг низкого давления.

Шланги гидроусилителя руля высокого давления циркулируют масло между насосом, распределителем роторным или осевым и гидроцилиндром. А низкого давления возвращают это масло из распределителя в бачок, а так же из бачка в насос

Важно следить за состоянием шлангов, чтобы избежать утечек жидкости и поломки всего механизма

Неисправности ГУР

Неисправности ГУР приводят не только к ухудшению комфорта управления автомобилем, но и непосредственно влияют на безопасность вождения машиной на дороге. Так, типичными поломками гидроусилителя руля является протекание сальников его гидросистемы, недостаточный уровень жидкости либо ее несвоевременная замена, недостаточный уровень натяжения приводного ремня, частичный выход из строя приводного насоса и некоторые другие. Во многих случаях гидроусилитель вполне подлежит ремонту, в том числе в условиях гаража. Рассмотрим типичные неисправности, методы ремонта и профилактики гидроусилителя руля.

• слабая натяжка приводного ремня насоса гидроусилителя либо его значительная изношенность;
• низкий уровень жидкости гидроусилителя в системе (в расширительном бачке);
• низкое значение количества оборотов холостого хода двигателя;
• засорился фильтр расширительного бачка с гидравлической жидкостью;
• приводной насос развивает недостаточное давление в системе (по разным причинам);
• «завоздушивание» системы гидроусилителя, то есть, в ней имеется некоторое количество воздуха.

• отрегулировать приводной ремень либо заменить его на новый (с необходимой натяжкой);
• долить жидкость (желательно такую же) в расширительный бачок, при необходимости прокачать систему;
• отрегулировать (повысить) значение оборотов холостого хода двигателя;
• заменить фильтр бачка, при необходимости и жидкость тоже;
• отремонтировать, почистить либо заменить приводной насос системы;
• проверить герметичность сальников в системе, а также прокачать систему с тем, чтобы удалить из нее воздух.

• поломка насоса гидроусилителя;
• механическая неисправность, возможно, в рулевой рейке.

• выполнить ревизию насоса гидроусилителя, при необходимости почистить, отремонтировать либо заменить его на новый;
• проверить систему рулевого управления, в том числе элементы рулевой рейки.

• слабо натянут приводной ремень насоса, либо он значительно износился;
• двигатель развивает малое количество оборотов холостого хода;
• в системе гидроусилителя имеется воздух («завоздушивание»);
• неисправность насоса гидроусилителя руля;
• механическая неисправность рулевого управления, возможно рулевой рейки.

• отрегулировать натяжение приводного ремня, при его значительном износе — заменить на новый;
• отрегулировать значение количества оборотов холостого хода двигателя;
• найти место разгерметизации системы, устранить ее, далее избавиться от воздуха в системе ГУР, то есть, прокачать его;
• выполнить ревизию насоса, если есть возможность — отремонтировать, если нет — заменить на новый;
• выполнить ревизию элементов рулевого управления, рулевой стойки.

• низкий уровень рабочей жидкости в системе гидроусилителя;
• разгерметизация системы ГУР, возможная течь жидкости и/или завоздушивание системы;
• износ отдельных деталей рулевого управления, в частности, рулевой рейки;
• нарушена геометрия рулевого привода;
• неправильная регулировка покрышек (недостаточно воздуха, неправильный развал/схождение).

• долить в расширительный бачок жидкость, при необходимости прокачать систему от воздуха;
• восстановить герметичность системы, долить жидкость, удалить из системы воздух, то есть, прокачать гидроусилитель;
• выполнить ревизию узлов рулевого механизма, при необходимости отремонтировать либо заменить их;
• накачать покрышки, выполнить регулировку развала/схождения.

• низкий уровень жидкости в бачке системы ГУР;
• предохранительный сброс рабочей жидкости через клапаны при крайнем положении руля (вправо или влево).

• добавить рабочую жидкость в расширительный бачок, при необходимости прокачать систему, проверить отсутствие возможной течи;
• выполнить ревизию насоса ГУР, отремонтировать или заменить его, проверить его рабочее давление.

• наличие воздуха в гидросистеме усилителя руля;
• проблемы с покрышками — недостаточное давление, значительный износ резины.

• найти и устранить причину разгерметизации системы гидроусилителя, прокачать его с тем, чтобы избавиться от воздуха, долить жидкость в бачок;
• проверить давление в шинах, при необходимости докачать их до нужного давления, если покрышки сильно износились — заменить их.

Профилактика — залог здоровья

Качественное масло для системы гидроусилителя, как целые пыльники для рулевой рейки, — маст хэв. Это не только рабочее тело, которое передает давление, — масло защищает от коррозии, смазывает, отводит тепло от металлических элементов системы.

Любое масло, даже самое крутое и дорогое, со временем теряет физические и химические свойства, потому что работает с высокими температурами, загрязняется и просто стареет. Когда оно в стотысячный раз циркулирует по своему маршруту, пользы от него уже маловато. Поэтому специалисты советуют менять масло ГУР:

• в условиях форс-мажора — если разгерметизировалась система;
• планово — каждые 45-60 тысяч километров или раз в 1-2 года, в зависимости от стиля вождения и условий эксплуатации.

Чтобы насос работал правильно и эффективно, не нужно ничего сверхъестественного — только внимание и уход:

следите за уровнем и качеством масла — заглядывайте в бачок хотя бы раз в 15 тысяч километров. Без масла металлические элементы банально изнашиваются механически — появляются заусенцы, задиры и царапины, уплотнители рассыхаются, и в конце-концов насос заклинит.

Изношенное рабочее зеркало насоса ГУР

• вовремя меняйте масло, заливайте жидкость для ГУР, которая строго соответствует по допускам, от проверенных производителей;
• если вы понимаете, что с насосом что-то не так, езжайте в специализированный автосервис. Не стоит заливать присадки, герметики и другие “ремонтные” жидкости.

Насос гидроусилителя руля, как и любой другой агрегат автомобиля, работает долго и исправно, если за ним правильно ухаживают. Не ленитесь проходить ТО, вовремя менять масло, используйте качественные комплектующие и доверяйте автомобиль только квалифицированным мастерам.

Источник статьи: http://autosteering.ru/blog/vizzhit-gudit-zovet-na-pomosh-kogda-slomalsya-nasos-gur-111
