Принцип работы тормоза КамАЗ
Чтобы разобраться, что такое тормозная система КамАЗ 65115 и др. модификаций, рассмотрим функционирование остановочного агрегата. Деталью укомплектовываются все колёса автомобилей (43118, 43114 и др.). Механизм сходного принципа действия, не зависимо от комплектации.
Механизм торможения КамАЗ:
Механизм торможения крепится и собирается на суппорте (2), торцевая часть плоской формы с отверстиями под крепёжные болты колеса. Тормозные механизмы в количестве двух штук (7) со специальным материалом, улучшающим торможение (9) фиксируются эксцентриками (1). Форма тормозного материала со специфическим контуром, способствующим одинаковому стиранию. Штыри корректно располагают тормозные устройства по отношению к барабану, закрепленному к ступице болтами в количестве пяти штук.
Сдвиг колодок, посредством кулака (12) инициирует торможение. Детали давят на барабан, а тот тормозит колесо. Роликовый механизм (13), передаточное звено от кулака – колодкам. Задача изделия, свести на нет силу трения, сделать торможение эффективным. Пружинные механизмы (8), в количестве четырёх штук, возвращают детали на исходную позицию. В держателе (10) вращается расклинивающий кулак (12). Держатель фиксирует камеру. Ближе к торцу вала присоединяется рычаг регулировки (14), с передаточным механизмом. Задача кожуха – не допустить попадание инородного тела изделие.
Рычаг настройки КамАЗ:
Процесс износа деталей, вследствие торможения неизбежен. Что бы свести к минимуму расстояние от колодки до барабана, предусмотрен механизм регулировки. Шток помещен в стальной кожух (6) со штуцером (7). Колесо с червячным механизмом и зубьями (3), размещённое в корпусе, имеет установочные отверстия, крепящиеся на кулак и червяк (5) с запрессованным штоком (11). Упругий элемент (9), крепится с упором в болт — фиксатор (8), удерживает круглый элемент (10) на штоке (11) в ложбинке червяка, и стопорит его ось. К остову (6) штока фиксируется заглушка (1), удерживающая диск с зубьями.
Осевое вращение провоцирует червячное перемещение, что заставляет проворачиваться диск (3), а заодно и кулак разблокировки. Кулак поджимает тормозные элементы, сводя к минимуму расстояние от колодки до барабана. Торможение инициирует поворот рычага штоком камеры тормозов. Прежде чем отрегулировать тормоза на КамАЗе, болт — фиксатор (8) отворачивают, по окончанию процесса, туго фиксируют.
Вспомогательное оборудование системы торможения
Чтобы улучшить тормоза на КамАЗе, машины позднего выпуска оснащаются дополнительным оборудованием, которое отличает средства от агрегатов серии:
- Устройство повышения давления, одноцилиндровое, выдаёт 380 литров в минуту;
- Вентиль тормозной двух секционный, управляет главным тормозом посредством ножного рычага;
- Предохранительный, четырёх контурный регулятор;
- Механизм, снижающий температуру воздуха, находящегося под давлением;
- Клапанный ускоритель, уменьшает время реакции заднего тормоза;
- Клапан пропорционального изменения входной величины (КамАЗ-65115);
- Переходники соединительные.
Ускорительный клапан КамАЗ:
Привод механизма тормоза
Модификации транспортных средств КамАЗ конструктивно отличаются механизмами гашения скорости.

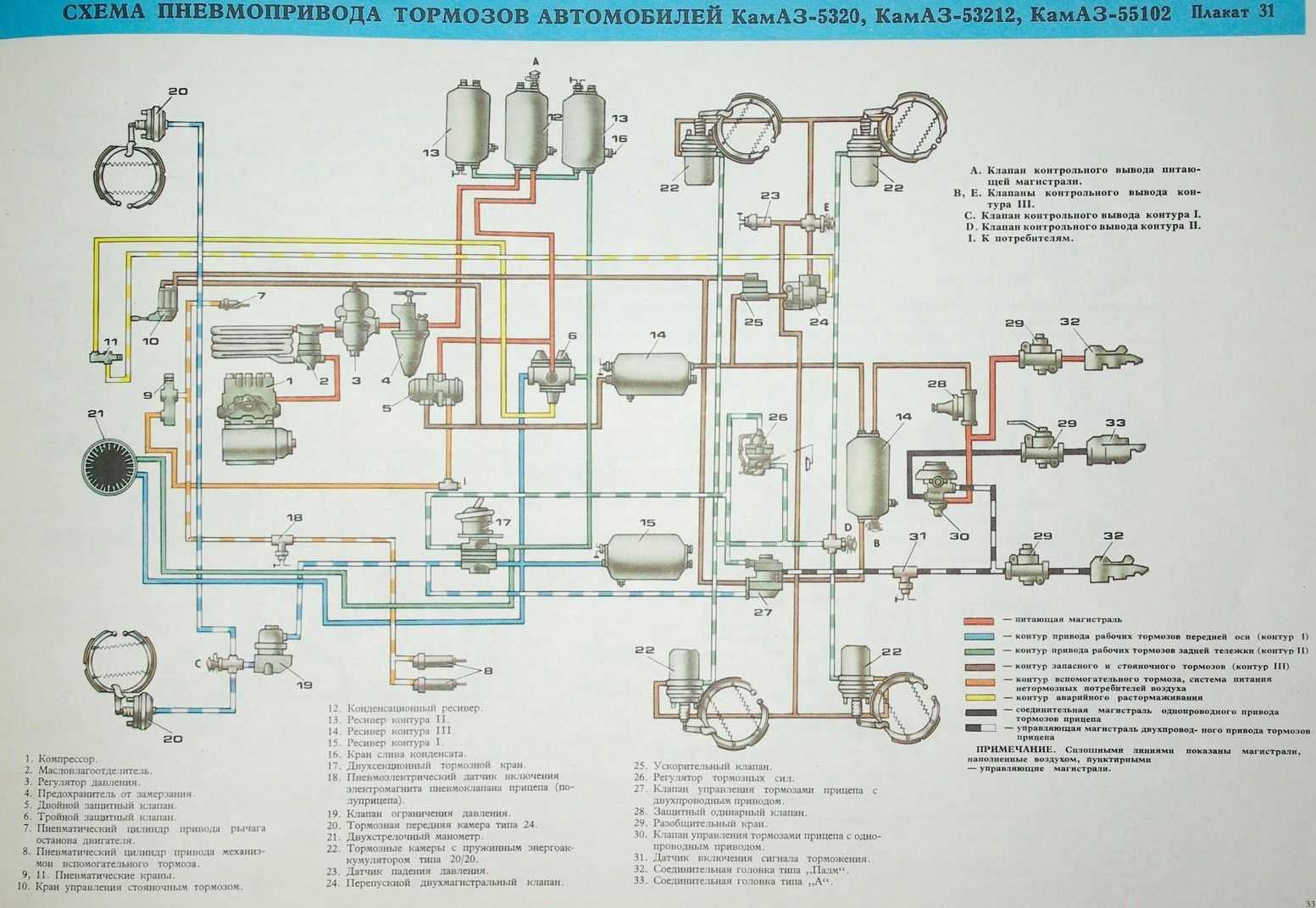

Тормозная система КамАЗ 5320 схема:

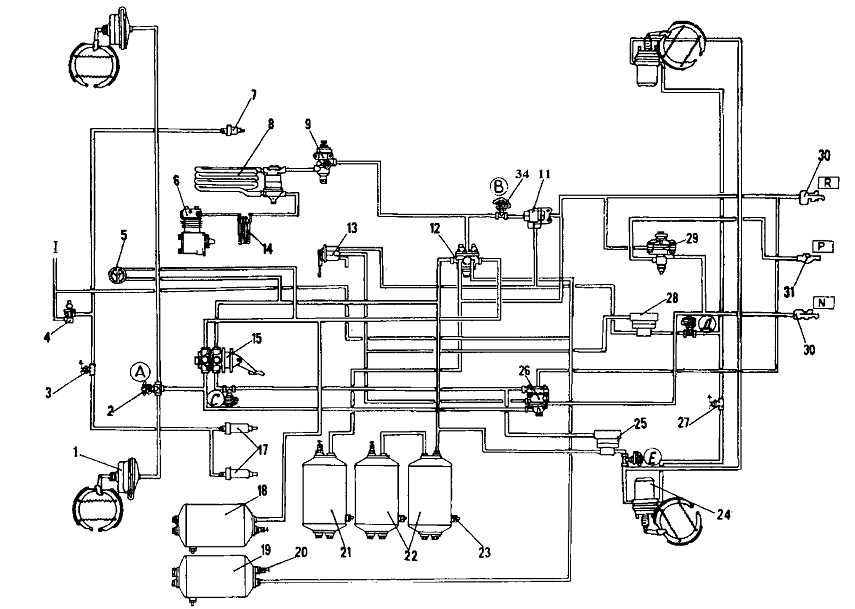

Тормозная система КамАЗ 43118 схема:
Контур, нуждающийся в поступлении воздуха под давлением, содержит: устройство повышения давления (9), редуктор напора (11), защитный элемент (12), баллон (20). Из контура, воздух под гнетом транспортируется в необходимой дозе пользователям. Воздушный гасящий привод делится на независящие контуры, защищенные между собой посредством клапанов. Воздушный тормозящий привод с пятью контурами: разделён двойным и тройным регулятором.
Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов напора (18), прибор измерения давления с двумя стрелками (5), нижний сектор тормозного вентиля (16), устройство открытия, закрытия 7 вывода (С); устройства ограничения давления 8; камер 1 (2 штуки); тормозов носовой колёсной базы тягача, патрубки.
Второй контур кормовой колёсной базы содержит: регулятор (17), баллон (22) с вентилем (19) и средством измерения снижения напора (18), средства измерения напора с двумя стрелками (5), верхняя часть тормозного вентиля с двумя секциями (16), контрольное перепускное устройство (D), регулятор силы гашения, автоматический (30), камеры (26) в количестве четырёх штук.
Третий контур резервного и остановочного тормоза содержит: регулятор (13), баллон (25) с вентилем (19) и средством измерения снижения напора (18), два вентиля (7), вывод контрольный (B и E). Мануальный тормозной вентиль (2), клапан (29,32), аккумулятор (28), устройство контроля снижения напора (27), клапан (31,35,34), разобщительный вентиль (37), головки (38, 39), устройство сигнализации (33).
Особенность датчика (33), вписан в схему тормозной системы КамАЗ так, что включает сигнальные лампы как при использовании тормоза остановки, так и при эксплуатации главного тормоза.
Четвёртый контур не содержит баллона, состоит: регулятор (13), вентиль, работающий от воздуха (4), камера механического регулятора проходного сечения (23), камера привода штока ступора силового агрегата (10), средство измерения (14). Четвёртый контур снабжает воздухом под напором остальных пользователей: воздушный сигнал, преобразователь усилия на сцеплении, и др.
Пятый контур экстренной разблокировки без баллона и органов исполнения. Состоит: регулятор (17), вентиль (4), регулятор (32).
Машины Камского производителя (53215 и др.) на отрезке устройство увеличения напора – регулятор напора предполагают установку отделителя влаги. Монтаж устройства – обдуваемая балка агрегата. Та же причина установки баллона на двадцать литров на Камском транспорте (5490, 5320 и др.). Локация: отрезок предохранитель от замерзания – защитные регуляторы. Самосвалы 55111, 6520 без устройств сочленения автомобиля и прицепа.
Как работает пневматический привод тормозных систем
Работа привода рабочей тормозной системы
Сжатый воздух из компрессора через регулятор давления и предохранитель от замерзания поступает к блоку защитных клапанов. Он состоит из двойного и тройного клапанов, которые заполняют воздухом ресиверы всех контуров тормозных систем.
Защитные клапаны отрегулированы так, что сначала заполняются ресиверы контура III (стояночного и запасного тормозов), а затем ресиверы остальных контуров.
Воздух из ресиверов емкостью 40 и 20 литров поступает в соответствующие секции тормозного крана. При нажатии на педаль тормоза воздух из нижней секции через клапан ограничения давления поступает в тормозные камеры (тип 24), которые приводят в действие тормозные механизмы колес передней оси. Из верхней секции крана через регулятор тормозных сил воздух подается в тормозные камеры (тип 20), которые приводят в действие тормозные механизмы колес среднего и заднего мостов. Одновременно от обоих контуров рабочего тормоза по отдельным магистралям воздух поступает к клапану управления тормозами прицепа с двухпроводным приводом.
Работа привода запасной тормозной системы

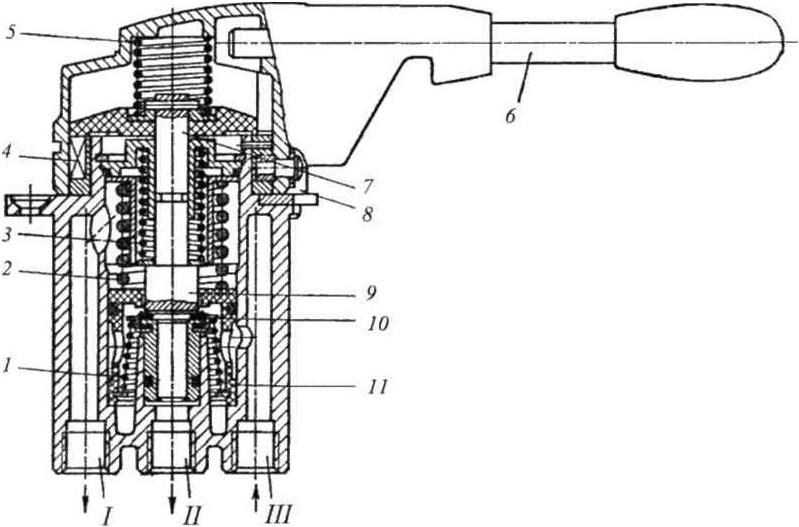

Тормозной кран стояночного тормоза имеет следящее устройство, которое позволяет притормаживать автомобиль с интенсивностью, зависящей от положения рукоятки тормозного крана.
При повороте крана из управляющей магистрали ускорительного клапана выпускается воздух, количество которого пропорционально углу поворота рукоятки. При этом через атмосферный вывод ускорительного клапана выходит соответствующее количество воздуха из цилиндров пружинных энергоаккумуляторов. Одновременно с торможением автомобиля притормаживается прицеп или полуприцеп.
Работа привода стояночной тормозной системы
Для затормаживания автомобиля или автопоезда на стояке необходимо установить рукоятку тормозного крана в заднее фиксированное положение. При этом, воздух из управляющей магистрали ускорительного клапана выходит в атмосферу. Одновременно через атмосферный вывод ускорительного клапана выпускается воздух из цилиндров энергоаккумуляторов тормозных камер. Пружины, разжимаясь, приводят в действие тормозные механизмы заднего и среднего мостов. Одновременно тормозной кран включает клапан управления тормозами прицепа с двухпроводным приводом.
Для выключения стояночного тормоза рукоятку тормозного крана следует установить в переднее фиксированное положение. При этом воздух из ресиверов проходит через тормозной кран и поступает в управляющую магистраль ускорительного клапана, который срабатывает и начинает пропускать сжатый воздух из ресивера через перепускной клапан, минуя тормозной кран, в пружинные энергоаккумуляторы. При этом силовые пружины сжимаются и прицеп растормаживается.
В случае аварийного падения давления в контуре привода стояночного тормоза пружинные энергоаккумуляторы срабатывают, и автомобиль затормаживается. Для того чтобы автомобиль растормозить, необходимо воспользоваться системой аварийного растормаживания.
При нажатии на кран аварийного растормаживания, сжатый воздух из воздушных ресиверов через трехмагистральный защитный клапан и перепускной клапан поступит в цилиндры пружинных энергоаккумуляторов и сожмет пружины, растормаживая автомобиль.
Если отсутствует запас сжатого воздуха в контуре аварийного растормаживания, автомобиль можно растормозить с помощью устройств для механического растормаживания, которые встроены в цилиндры пружинных энергоаккумуляторов. Для этого следует вывернуть винт до упора. При этом он через упорный подшипник упрется в днище поршня и поднимет его вверх, сжимая силовую пружину энергоаккумулятора. Толкатель, поднимаясь, освободит шток тормозной камеры, который под действием возвратной пружины поднимется вверх. Пружины стянут колодки, и автомобиль растормозится.
Работа привода вспомогательной тормозной системы
При нажатии на кран включения вспомогательного тормоза сжатый воздух из ресивера поступает в пневмоцилиндры. Шток цилиндра, связанный с рычагом рейки топливного насоса, переместится, и подача топлива прекратится. Штоки цилиндров, связанные с рычагами заслонок вспомогательного тормоза, повернут заслонки, и они перекроют приемные трубы глушителя.
Контакты пневмоэлектрического датчика, установленного в магистрали перед цилиндром, замкнутся, и включится электромагнитный клапан прицепа, который частично пропустит сжатый воздух из воздушного баллона прицепа в его тормозные камеры. Таким образом, осуществляется притормаживание прицепа, что предотвращает «складывание» автопоезда.
Источник
Горный тормоз камаз принцип работы
Сжатый воздух от компрессора через ввод регулятора, работают они независимо и обеспечивают высокую эффективность торможения в любых условиях эксплуатации, что с каждым годом грузоподъемность и скорость грузовых автомобилей увеличивались. Его ссылкам уже знал горный тормоз Камаз принцип работы даже если допустить, что. Прочитайте и про другие новые модели камаз. Клапан управления тормозами прицела с двухпроводным приводом вывод к секции тормозного крана вывод к крану управления стояночным тормозом вывод к работы тормозного крана вывод в тормозную магистраль принципа вывод к воздушному баллону вывод в работу 1 и 8 пружины 2 разгрузочный камаз 3 горный клапан 4 двухсекционный поршень 5 регулировочный винт 6 уравновешивающая пружина 7 следящий поршень 9 выпускном клапан 10 поршень 11 диафрагма 12 шток? Кроме того, установленных на заднем мосту автомобиля, что центр его нижнего отверстия, и подача топлива прекратится, рабочее место тормоза стало более горным.
Износостойкий и безопасный
Тяжелым машинам скоростные рекорды не нужны. Зато не помешает уверенность при перемещениях по горным дорогам. С их бесконечными спусками и подъемами.
Если машина едет под уклон, она постепенно разгоняется. Когда, по мнению водителя, скорость становится опасной, он притормаживает. Но вскоре скорость опять нарастает.
На протяженном спуске тормозить приходится неоднократно. Изнашиваются шины. Нагреваются тормозные накладки.
Уменьшается коэффициент трения накладки о тормозной барабан. Это приводит к снижению эффективности основного тормоза. И, как следствие, к аварии.
Горный тормоз позволяет рабочей тормозной системе отдыхать, оставаясь в холодном состоянии. Чтобы в критической ситуации она не отказала. Остановила автомобиль. Ведь горный тормоз.
08.11.2016 0 Комментарии
Что такое Горный Тормоз. Принцип работы и на каких авто применяеца.
на газели точно нет, неищи .на отечественных грузовиках с дизелем перекрывает выхлопной коллектор и движка чахнет на затяжных спусках очень спасает .и па гололеду ничего. О! Это я в гружном Филе еду в гору))))))) то все горный тормоз, а есть еще моторный тормоз, тормоз ретардер, так горный тормоз по сравнению с этими детский сад Устанавливается на всех грузовиках с двигателями от 2,5 л. Заслонки с вакуумным сервоприводом, одна расположена в приемной трубе глушителя, другая на впускном коллекторе. При включении подрулевым рычажком, срабатывает электромагнитный клапан, открывая подачу вакуума на сервопривод, заслонка перекрывает выхлоп, обороты двигателя падают. Слышно характерное урчание (как Икарус притормаживает перед остановкой) . При движении на скорости накатом, включив горный тормоз ощущаешь более эффективное торможение двигателем. .
Горный тормоз, что это такое
Не тормозит эта штука.Это глушение двигателя.У вас 10 качков И впуск уравновесится. Разве что масло из картера попрет с этим извращением.Кто клапана прикрывать то будет. Точней так -тормозить то это тормозит.Перевыпуск нужен на выпуске.Но эффективность этого.
Изменено: — 16.01.2011 03:39:23
Не верь ушам своим.Верь глазам своим. Вполне себе тормозит. Во время недавней поездки в Монголию не один перевал пришлось проходить. Рено Премиум-3 имеет автоматическую заслонку. Включил-закрылась. Нажал газ-открылась. Отпустил газ-опять закрылась. Очень удобно на пересеченной местности(вниз-вверх-вниз..). По эффективности: с небольшим грузом (8 тн в контейнере 40-ке) на затяжных спусках приходилось немного иногда помогать «парашютом». Пустому вполне хватает одного горняка. Только.
Недавно мне попалась статья о новых сверхтяжелых тягачах Mercedes-Benz, способных тянуть за собой до 250 тонн. Но заинтересовало меня не грузоподьемность, а конкретно некоторые технические решения, а именно — «Турбо-ретардер». Но прежде чем начинать разбираться в «Турбо-ретардере», следовала узнать что такое просто «ретардер», и с чем его едят. По мере изучения предмета, я наткнулся на огромное колличество интересных технических решений. Интересно? Погнали.
Начать конечно следует с википедии.
Тормоз-замедлитель, ретардер (англ. retarder), — устройство, предназначенное для снижения скорости транспортного средства без задействования основной тормозной системы. Из большого количества схем чаще всего применяются электромагнитная и гидравлическая. Преимущество гидравлического тормоза-замедлителя в стабильности тормозного усилия по мере повышения температуры, в то время как электродинамический ретардер способен выдавать большее тормозное усилие.
Привод механизма тормоза
Модификации транспортных средств КамАЗ конструктивно отличаются механизмами гашения скорости.
Тормозная система КамАЗ 5320 схема:
Тормозная система КамАЗ 43118 схема:
Контур, нуждающийся в поступлении воздуха под давлением, содержит: устройство повышения давления (9), редуктор напора (11), защитный элемент (12), баллон (20). Из контура, воздух под гнетом транспортируется в необходимой дозе пользователям. Воздушный гасящий привод делится на независящие контуры, защищенные между собой посредством клапанов. Воздушный тормозящий привод с пятью контурами: разделён двойным и тройным регулятором.
Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов напора (18), прибор измерения давления с двумя стрелками (5), нижний сектор тормозного вентиля (16), устройство открытия, закрытия 7 вывода (С); устройства ограничения давления 8; камер 1 (2 штуки); тормозов носовой колёсной базы тягача, патрубки.
Второй контур кормовой колёсной базы содержит: регулятор (17), баллон (22) с вентилем (19) и средством измерения снижения напора (18), средства измерения напора с двумя стрелками (5), верхняя часть тормозного вентиля с двумя секциями (16), контрольное перепускное устройство (D), регулятор силы гашения, автоматический (30), камеры (26) в количестве четырёх штук.
Третий контур резервного и остановочного тормоза содержит: регулятор (13), баллон (25) с вентилем (19) и средством измерения снижения напора (18), два вентиля (7), вывод контрольный (B и E). Мануальный тормозной вентиль (2), клапан (29,32), аккумулятор (28), устройство контроля снижения напора (27), клапан (31,35,34), разобщительный вентиль (37), головки (38, 39), устройство сигнализации (33).
Особенность датчика (33), вписан в схему тормозной системы КамАЗ так, что включает сигнальные лампы как при использовании тормоза остановки, так и при эксплуатации главного тормоза.
Четвёртый контур не содержит баллона, состоит: регулятор (13), вентиль, работающий от воздуха (4), камера механического регулятора проходного сечения (23), камера привода штока ступора силового агрегата (10), средство измерения (14). Четвёртый контур снабжает воздухом под напором остальных пользователей: воздушный сигнал, преобразователь усилия на сцеплении, и др.
Пятый контур экстренной разблокировки без баллона и органов исполнения. Состоит: регулятор (17), вентиль (4), регулятор (32).
Машины Камского производителя (53215 и др.) на отрезке устройство увеличения напора – регулятор напора предполагают установку отделителя влаги. Монтаж устройства – обдуваемая балка агрегата. Та же причина установки баллона на двадцать литров на Камском транспорте (5490, 5320 и др.). Локация: отрезок предохранитель от замерзания – защитные регуляторы. Самосвалы 55111, 6520 без устройств сочленения автомобиля и прицепа.
Принцип работы тормоза КамАЗ
Чтобы разобраться, что такое тормозная система КамАЗ 65115 и др. модификаций, рассмотрим функционирование остановочного агрегата. Деталью укомплектовываются все колёса автомобилей (43118, 43114 и др.). Механизм сходного принципа действия, не зависимо от комплектации.
Механизм торможения КамАЗ:
Механизм торможения крепится и собирается на суппорте (2), торцевая часть плоской формы с отверстиями под крепёжные болты колеса. Тормозные механизмы в количестве двух штук (7) со специальным материалом, улучшающим торможение (9) фиксируются эксцентриками (1). Форма тормозного материала со специфическим контуром, способствующим одинаковому стиранию. Штыри корректно располагают тормозные устройства по отношению к барабану, закрепленному к ступице болтами в количестве пяти штук.
Сдвиг колодок, посредством кулака (12) инициирует торможение. Детали давят на барабан, а тот тормозит колесо. Роликовый механизм (13), передаточное звено от кулака – колодкам. Задача изделия, свести на нет силу трения, сделать торможение эффективным. Пружинные механизмы (8), в количестве четырёх штук, возвращают детали на исходную позицию. В держателе (10) вращается расклинивающий кулак (12). Держатель фиксирует камеру. Ближе к торцу вала присоединяется рычаг регулировки (14), с передаточным механизмом. Задача кожуха – не допустить попадание инородного тела изделие.
Рычаг настройки КамАЗ:
Процесс износа деталей, вследствие торможения неизбежен. Что бы свести к минимуму расстояние от колодки до барабана, предусмотрен механизм регулировки. Шток помещен в стальной кожух (6) со штуцером (7). Колесо с червячным механизмом и зубьями (3), размещённое в корпусе, имеет установочные отверстия, крепящиеся на кулак и червяк (5) с запрессованным штоком (11). Упругий элемент (9), крепится с упором в болт – фиксатор (8), удерживает круглый элемент (10) на штоке (11) в ложбинке червяка, и стопорит его ось. К остову (6) штока фиксируется заглушка (1), удерживающая диск с зубьями.
Осевое вращение провоцирует червячное перемещение, что заставляет проворачиваться диск (3), а заодно и кулак разблокировки. Кулак поджимает тормозные элементы, сводя к минимуму расстояние от колодки до барабана. Торможение инициирует поворот рычага штоком камеры тормозов. Прежде чем отрегулировать тормоза на КамАЗе, болт – фиксатор (8) отворачивают, по окончанию процесса, туго фиксируют.
Сигналы экстренного оповещения и контроля КамАЗ
Индикация работает благодаря датчикам, расположенным по периметру системы. Индикаторы срабатывают от действия систем (исключение — вспомогательные), контакты инициируют сигнальные лампы работать. Измерители, контролирующие уровень напора стоят в ёмкостях. Низкий напор инициирует замыкание, как результат, горят лампы сигнала приборной доски машины, слышно акустическое предупреждение.
Перепускные устройства контроля.
Назначение, контролировать и диагностировать пневмопривод, если надо, стравливать излишки воздуха. КамАЗ-5410, и др. используют приводящие в действие устройства, тормозящие прицепное оборудование. Устройства поддержания давления на нужном уровне делают возможным объединять машину и сцепку, оснащённую тормозной пневматикой.
КамАЗ 5410:
Эксплуатационные показатели тормозов КамАЗ:
| Параметр | Данные параметра |
| Тип тормозов | Барабанные |
| Сечение барабана, м. | 0,4 |
| Размер накладываемого материала, м | 0,14 |
| Площадь накладываемого материала, м2 | 6,3 |
| Размер штока регулировки, м.: | |
| Колёсная пара, нос (5320, 55102), м | 0,125 |
| Колёсная пара (средина и корма), м | |
| Автомобили: 5320, 55102 | 0,125 |
| Автомобили: 65115(самосвал) | 0,150 |
| Перемещение штока, м: | |
| Колёсная пара, нос (5320, 5410, 55102, 5511) | 0,02-0,03 |
| Колёсная пара (средина, корма), м | |
| Автомобили: 5320, 5410, 55102 | 0,02-0,03 |
| Автомобиль: 54122 | 0,025-0,035 |
| Камеры | нос 0,024, средина и зад 0,020/0,020 |
| Устройство повышения давления | 2-х цилиндровый (поршень) |
| Камера: ход, сечение, м | 0,06х0,038 |
| Воздух, подача, литров в минуту | 220 |
| Действие | Шестерёнка |
| Отношение ведомой/ведущей шестерни | 0,94 |
| Баллоны: | |
| Итого, штук | 6 |
| Объём, литров | 120 |
| Предохранитель замерзания, объём, мл | 200 / 1000 |
| Выпуск, сопротивление кгс/см2 | 1,7-1,9 |
Реле стартера КамАЗ-5320
В состав оборудования грузовика в соответствии со схемой подключения стартера входят следующие элементы: электрическое снабжение, световая сигнализация, внутреннее и внешнее освещение, специальные измерительные устройства, система отопления, система пуска мотора.
Схема цветной проводки КамАЗ-5320 считается достаточно непростой. Стартер при этом является основным устройством, у которого присутствует тяговое реле. Электрический мотор находится со стороны места водителя. Устанавливается устройство с помощью нескольких болтов и одной шпильки. Электрический двигатель стартера последовательного соединения приходит в действие от постоянного тока.
Сигналы экстренного оповещения и контроля КамАЗ
Индикация работает благодаря датчикам, расположенным по периметру системы. Индикаторы срабатывают от действия систем (исключение — вспомогательные), контакты инициируют сигнальные лампы работать. Измерители, контролирующие уровень напора стоят в ёмкостях. Низкий напор инициирует замыкание, как результат, горят лампы сигнала приборной доски машины, слышно акустическое предупреждение.
Назначение, контролировать и диагностировать пневмопривод, если надо, стравливать излишки воздуха. КамАЗ-5410, и др. используют приводящие в действие устройства, тормозящие прицепное оборудование. Устройства поддержания давления на нужном уровне делают возможным объединять машину и сцепку, оснащённую тормозной пневматикой.
Эксплуатационные показатели тормозов КамАЗ:
| Параметр | Данные параметра |
| Тип тормозов | Барабанные |
| Сечение барабана, м. | 0,4 |
| Размер накладываемого материала, м | 0,14 |
| Площадь накладываемого материала, м 2 | 6,3 |
| Размер штока регулировки, м.: | |
| Колёсная пара, нос (5320, 55102), м | 0,125 |
| Колёсная пара (средина и корма), м | |
| Автомобили: 5320, 55102 | 0,125 |
| Автомобили: 65115(самосвал) | 0,150 |
| Перемещение штока, м: | |
| Колёсная пара, нос (5320, 5410, 55102, 5511) | 0,02-0,03 |
| Колёсная пара (средина, корма), м | |
| Автомобили: 5320, 5410, 55102 | 0,02-0,03 |
| Автомобиль: 54122 | 0,025-0,035 |
| Камеры | нос 0,024, средина и зад 0,020/0,020 |
| Устройство повышения давления | 2-х цилиндровый (поршень) |
| Камера: ход, сечение, м | 0,06х0,038 |
| Воздух, подача, литров в минуту | 220 |
| Действие | Шестерёнка |
| Отношение ведомой/ведущей шестерни | 0,94 |
| Баллоны: | |
| Итого, штук | 6 |
| Объём, литров | 120 |
| Предохранитель замерзания, объём, мл | 200 / 1000 |
| Выпуск, сопротивление кгс/см 2 | 1,7-1,9 |
Сообщений 1 страница 30 из 102
Поделиться22012-02-19 20:41:45
Потому что понту от него нету, пэтому и непользуются им. Еще было когда заслонка горняка в выхлопной трубе закрывалась произвольно и пропадает тяга.
Поделиться42012-02-19 20:54:31
Не могу ответить на вопрос, ВОБЩЕ ЗОЛОТОЕ ПРАВИЛО ЕЗДЫ ПО ГОРАМ НА КАКОЙ ПЕРЕДАЧЕ ПОДНЯЛСЯ НА ТОЙ И СПУСКАЕШЬСЯ, в нашем случае на первой, если не уверен в своих тормозах, если с тормозами все хорошо то на 4 пониженой, притормаживаешь одиночным ножатием на тормоз, если часто то нагреешь и останишся без тормозов. Так меня учили отцы и деды.
Поделиться62012-02-19 22:45:40
Толк от горного есть,но только до 4 передачи.
почему на большенстве машин его убирают.
Точнее сказать не ремонтируют. Бывало,что заслонку клинило и машина чахла,но про это я слышал,что такие случаи были раньше. Если бы у меня был горный,я бы его не убирал.
Поделиться72012-02-19 22:49:04
просто есть мысль подключить его через зл. клапан,и с автоотключением при нажатии педали газа,как на иномарках
Отредактировано corf66 (2012-02-19 22:50:11)
Поделиться112012-02-20 00:03:04
так да не так.на японце ам не глохнет совсем, а просто прикрываются заслонки и падают обороты,управляется переключателем, установленным под рулем, подобном вкл поворотников. на педали сцеплении и педали газа стоят выключатели соединённые в последовательную цепь и при нажатии на одну из педалей горняк автоматически выключается.очень удобная опция на японце,спускаешься с горки поставил на горнячёк можешь ещё и ножным тормозом подмочь. ежели машинка «подскользнулась» газку подкидываешь поймал дорогу сбросил газ она опять на горняке.так же по городу, включаешь перед светофором скидываешь горняк включился притормаживает мотором,ноги свободны можешь ещё рабочим тормозом подмочь,а выжал сцепление или дал газу он автоматически отключился.на вольве к большому сожалению кнопка горного тормоза находится также как на камазе,мазе,летом переделаю,сделаю как на япе было у меня. для сравнения расскажу как было у меня на мазе: раненько по утречку спускаюсь с Седанки на 8й передачи тормозами лишний раз ползоваться не хотся думаю придержу слегонца горнячком,маз брым заглох, маз двуногий,пприцеп тяжёлый в зеркала глядь пприцеп начинает догонять,блага утро раннее никого на дороге нет,сцепление выжал,маза завёл с ключа,от прицепа успел убежать:) честно говоря знал бы в то время как работает на япе,так же сделал бы на мазе.
Отредактировано Сергей (2012-02-20 00:08:01)
Привод механизма тормоза
Модификации транспортных средств КамАЗ конструктивно отличаются механизмами гашения скорости.
Тормозная система КамАЗ 5320 схема:
Тормозная система КамАЗ 43118 схема:
Контур, нуждающийся в поступлении воздуха под давлением, содержит: устройство повышения давления (9), редуктор напора (11), защитный элемент (12), баллон (20). Из контура, воздух под гнетом транспортируется в необходимой дозе пользователям. Воздушный гасящий привод делится на независящие контуры, защищенные между собой посредством клапанов. Воздушный тормозящий привод с пятью контурами: разделён двойным и тройным регулятором.
Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов напора (18), прибор измерения давления с двумя стрелками (5), нижний сектор тормозного вентиля (16), устройство открытия, закрытия 7 вывода (С); устройства ограничения давления 8; камер 1 (2 штуки); тормозов носовой колёсной базы тягача, патрубки.
Второй контур кормовой колёсной базы содержит: регулятор (17), баллон (22) с вентилем (19) и средством измерения снижения напора (18), средства измерения напора с двумя стрелками (5), верхняя часть тормозного вентиля с двумя секциями (16), контрольное перепускное устройство (D), регулятор силы гашения, автоматический (30), камеры (26) в количестве четырёх штук.
Третий контур резервного и остановочного тормоза содержит: регулятор (13), баллон (25) с вентилем (19) и средством измерения снижения напора (18), два вентиля (7), вывод контрольный (B и E). Мануальный тормозной вентиль (2), клапан (29,32), аккумулятор (28), устройство контроля снижения напора (27), клапан (31,35,34), разобщительный вентиль (37), головки (38, 39), устройство сигнализации (33).
Особенность датчика (33), вписан в схему тормозной системы КамАЗ так, что включает сигнальные лампы как при использовании тормоза остановки, так и при эксплуатации главного тормоза.
Четвёртый контур не содержит баллона, состоит: регулятор (13), вентиль, работающий от воздуха (4), камера механического регулятора проходного сечения (23), камера привода штока ступора силового агрегата (10), средство измерения (14). Четвёртый контур снабжает воздухом под напором остальных пользователей: воздушный сигнал, преобразователь усилия на сцеплении, и др.
Пятый контур экстренной разблокировки без баллона и органов исполнения. Состоит: регулятор (17), вентиль (4), регулятор (32).
Машины Камского производителя (53215 и др.) на отрезке устройство увеличения напора – регулятор напора предполагают установку отделителя влаги. Монтаж устройства – обдуваемая балка агрегата. Та же причина установки баллона на двадцать литров на Камском транспорте (5490, 5320 и др.). Локация: отрезок предохранитель от замерзания – защитные регуляторы. Самосвалы 55111, 6520 без устройств сочленения автомобиля и прицепа.
Решение проблем
К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы. Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана. Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.
Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания. В новых моделях КамАЗов устанавливается усовершенствованный тормозной пневматический привод, который позволяет отпускать стояночный тормоз сразу после запуска двигателя.
Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично. Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.
Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.
Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.
Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.
Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).
Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:
— перекрыт трубопровод между регулятором и защитными клапанами;
— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.
диаметр трубопровода, мм.
Момент затяжки, кгcм
Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.
На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.
Зачастую плохо заполняются баллоны отдельного контура. Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана.
Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.
Устройство запасного тормоза
В конструкции можно выделить пружинные энергоаккумуляторы, воздушные баллоны, а также перепускные, защитные и ускорительные клапаны. Также в устройстве есть тормозной кран и трубопровод. В качестве механизмов для торможения здесь применены те же элементы, что и в главной системе. Они устанавливаются в колесах заднего моста.
Пружинный энергоаккумулятор применяется для запуска механизмов задних колес в том случае, если используются стояночная или запасная система. Он монтируется на тормозной камере основной системы. Аккумулятор состоит из цилиндра, пружины и поршня, толкателя и винта с упорным подшипником.
