Снятие и установка модуля зажигания ваз (lada) kalina 1117 2004-2013. калина модуль зажигания

Как улучшить искру или доработка цепи индивидуальных катушек зажигания ВАЗ

Проблема плавающих оборотов двигателя, вялый разгон с подергиваниями и повышенный расход топлива знакомы практически каждому владельцу автомобиля ВАЗ. Одна из причин этих недугов кроется в системе зажигания. Рассмотрим доработку индивидуальных катушек зажигания (ИКЗ), которая поможет справиться с нестабильным искрообразованием.

В чем причина

1. сгладить провалы нужно установкой конденсаторов, причем как можно ближе к самой нагрузке;
2. упростить цепь питания ИКЗ.

1. Установка конденсаторов

• можно на большее напряжение 35/50/63В, но только не на 16В;
• диапазон емкостей 3000 — 4700 мкФ, верхний предел превышать не нужно;
• рекомендуемые производители: Jamicon (TX, TL, TZ, WG, TK, TM), Samwha (WB, WF, WL, RD), CapXon ( KF, LZ, KM, GL);
• 105 градусные, низкоимпедансные (LowESR).

1. Разрезаем под гофрой изоленту жгута ИКЗ между 2-3 цилиндрами, находим 5 голубых проводов. К скрутке S1 подключаем плюс скрученных конденсаторов.
2. Чтобы не трогать скрутку, можно припаять плюсовой провод конденсаторов к подводящему (толстый) синему проводу, который идет от разъема ЭСУД (зачистить по кругу на 5-8мм).

Результат

• ─ автомобиль стал лучше разгонятся;
• ─ пропали провалы;
• ─ реакция на педаль газа стала более четкой;
• ─ холостые обороты стали стабильными;
• ─ расход бензина снизился на 0,7- 0,9 литров до 7.8 л/100км по городу.
• ─ двигатель стал заводится быстрей, стартер не крутит более 2 секунд.

xn--2111-43da1a8c.xn--p1ai

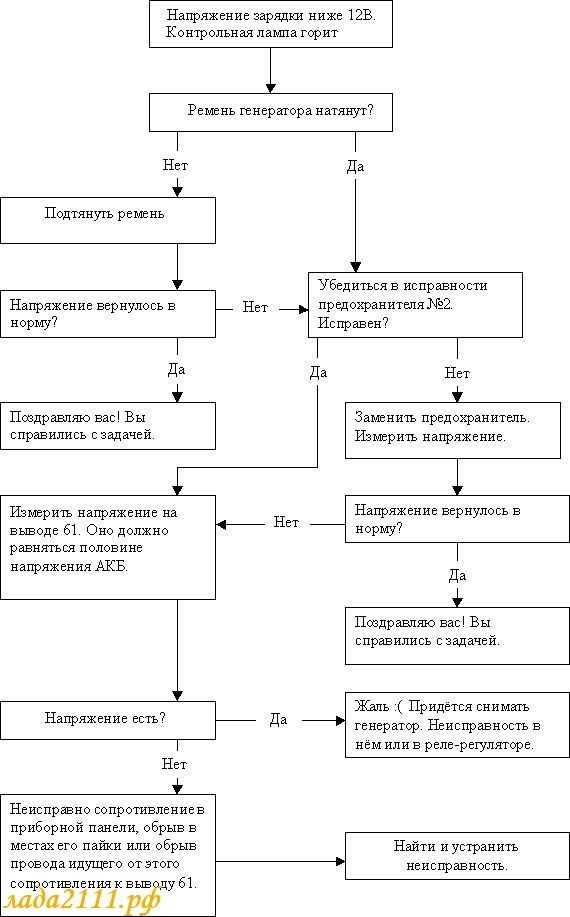

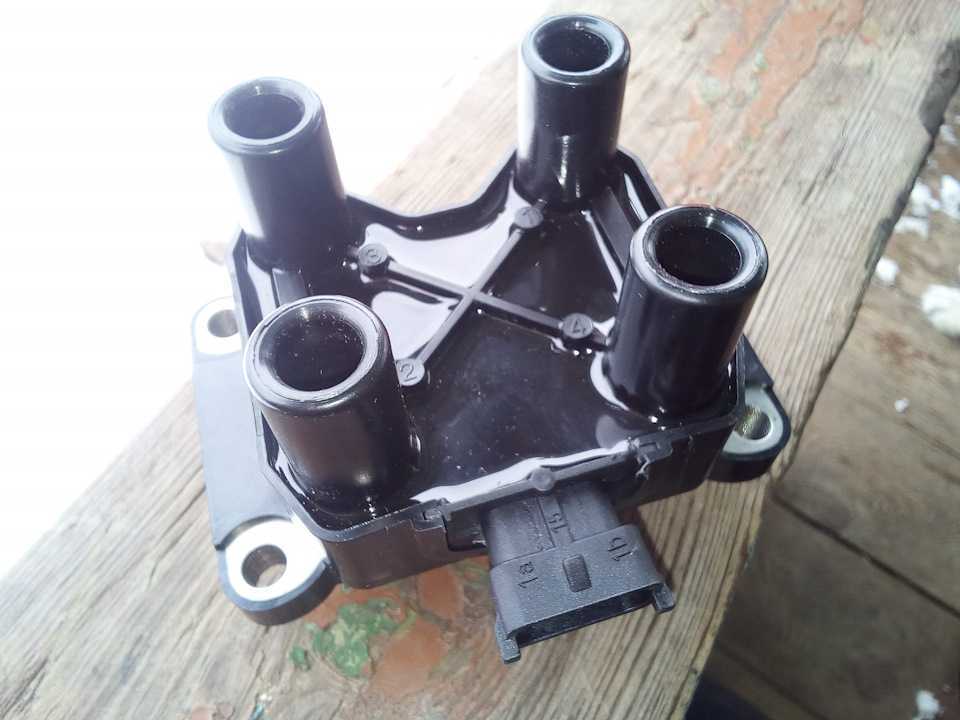

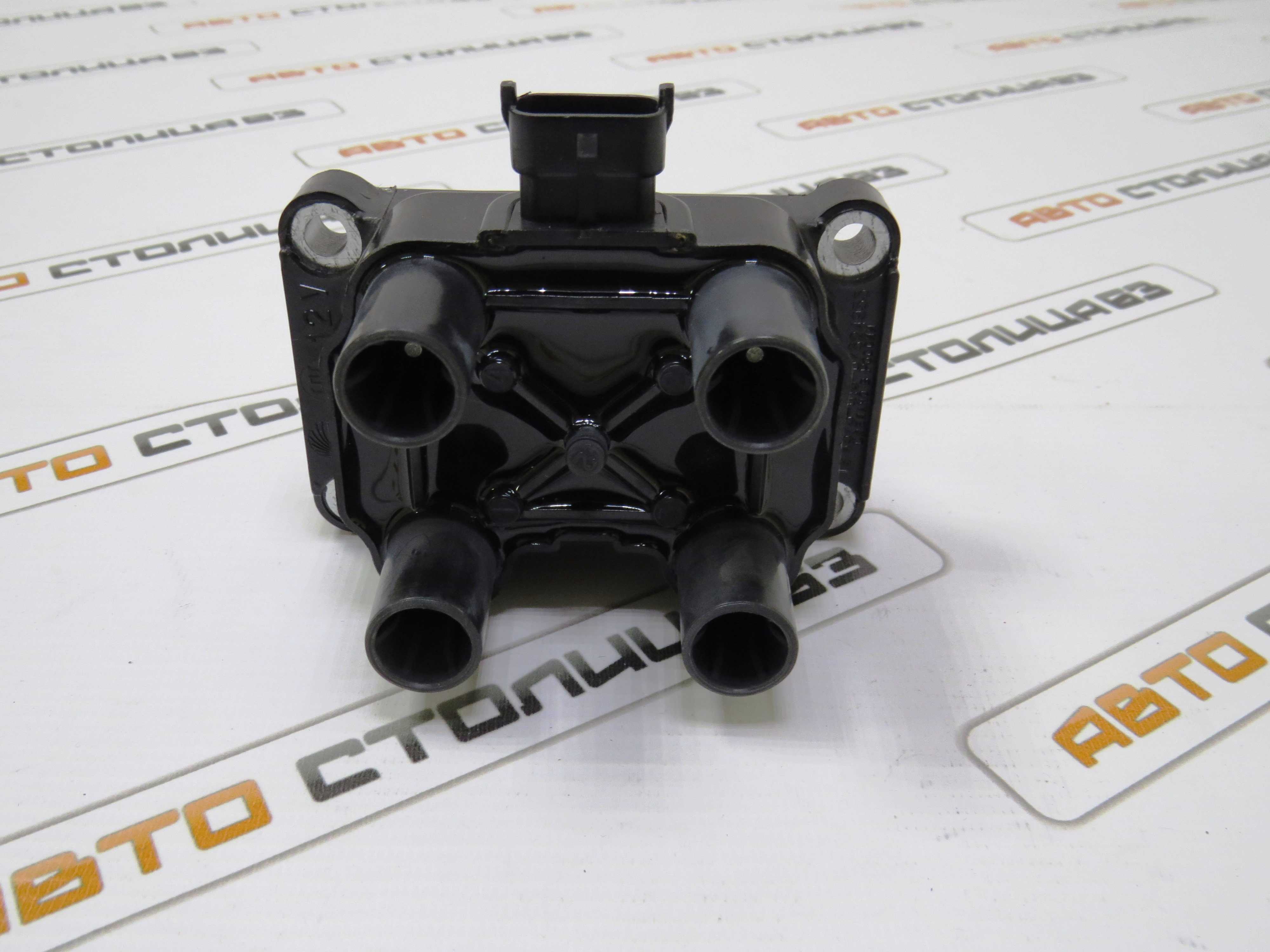

Модуль (катушка) зажигания Лада Гранта.Проверка и замена

Модуль зажигания Лада Гранта это важный составной элемент системы зажигания в автомобиле. Главным предназначением изделия является подачи высокого напряжения на свечи зажигания, которые в свою очередь вырабатывают искру для воспламенения воздушно-топливной смеси в двигателе автомобиля.

В случаях, когда модуль поврежден или находится в неработоспособном состоянии, происходят нарушения в работе двигателя (пропуски зажигания, не воспламеняется топливо в цилиндрах, троение двигателя и прочие неприятности).

Признаки неисправностей модуля зажигания на Гранте

Для того чтобы понять, что причиной некорректной работы двигателя автомобиля является модуль зажигания, существует 4 характерных признака:

1. Затрудненный пуск двигателя авто.
2. Существенные провалы мощности мотора (так как в некоторых цилиндрах не происходит воспламенений топлива).
3. Ошибки, которые идентифицируются как: 0351 (обрыв катушки 1,4 цилиндров) и 0352 (2,3 цилиндров). Кроме того могут диагностироваться ошибки связанные с пропуском зажигания (3001 по 3004 включительно).
4. Изменение частоты оборотов двигателя (плавающие обороты).

Как проверить катушку зажигания гранта

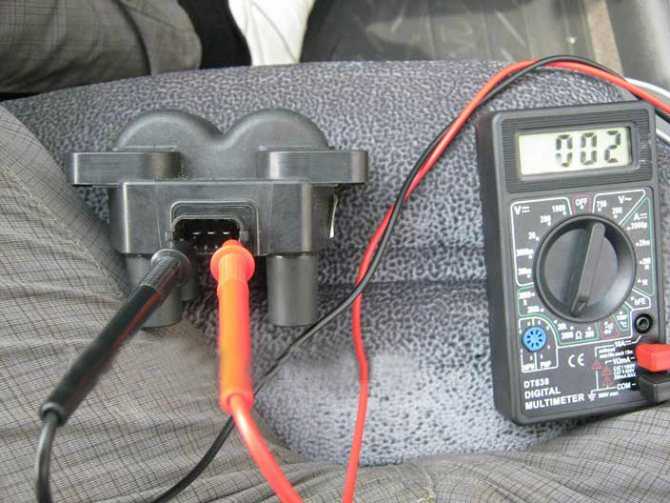

Для проверки модуля потребуется тестер, который может замерить режимы сопротивления.На первом этапе стоит убедиться в отсутствии замыканий на контактную массу. Для этого необходимо подключить щуп мультиметра к среднему разъему модуля, а второй присоединить к металлической части корпуса автомобиля. Если показания сопротивления имеют высокие показатели, то замыкание не происходит.Второй этап проверки заключается в тестировании первичных цепей катушки зажигания. Для этого присоедините щупы мультиметра к контактным разъемам. Один имеет маркировку «1а», второй «1b». Замерьте параметры сопротивления. Если показания показывают крайне высокие цифры, то модуль неисправен.

Аналогичный принцип проверки производится и в отношении четырех гнезд для подключения высоковольтных проводов к модулю. Для этого используют попарное подключение щупов, например: первый подключается к гнезду первого цилиндра, второй к гнезду четвертого

Далее, один щуп ко второму гнезду, другой к третьему. Обратите внимание, что если показания мультиметра при измерении высокие (стремящиеся к бесконечности цифры), значит, катушка зажигания гранта неисправна и подлежит замене

Замена модуля зажигания гранта

Для того чтобы осуществить демонтаж и замену катушки зажигания для гранты (8 клапанов) потребуется выполнить 5 простых действий:

1. В связи с тем, что вы будете работать с электрической частью автомобиля, ее питание необходимо обесточить. Для этого достаточно скинуть минусовую клемму автомобильного аккумулятора.
2. Далее необходимо найти устройство и отключить от него контактную фишку с проводами. Для этого потребуется надавить на специальный фиксатор (защелку), после чего фишка свободно вынимается из разъема устройства.
3. Теперь отсоедините четыре высоковольтных провода, которые присоединены в гнезда питания катушки. Для того, чтобы отсоединить, ухватитесь за основание провода в районе его непосредственного соединения и потяните на себя. То же самое проделайте и с остальными проводами.
4. Следующим шагом будет снятие самого модуля. Его корпус располагается на специальном металлическом кронштейне и закреплен при помощи четырех винтов, которые необходимо открутить.
5. Остается только извлечь модуль зажигания для гранты (8 клапанов).
6. При обратной установке нового модуля будьте крайне внимательны, соблюдайте порядок подключения высоковольтных проводов (на корпусе устройства имеется специальная маркировка, которая помогает обеспечить правильное присоединение).

Две самые распространенные причины неисправностей

В 90 процентах случаев главными причинами поломки устройства являются:

• применение неподходящих высоковольтных проводов. Запомните, что провода необходимо подбирать те, которые соответствуют параметрам самого модуля;
• поддельные или бракованные компоненты модуля. К сожалению сегодня, вопрос безопасной покупки оригинальной, не фальсифицированной детали стоит наиболее остро.

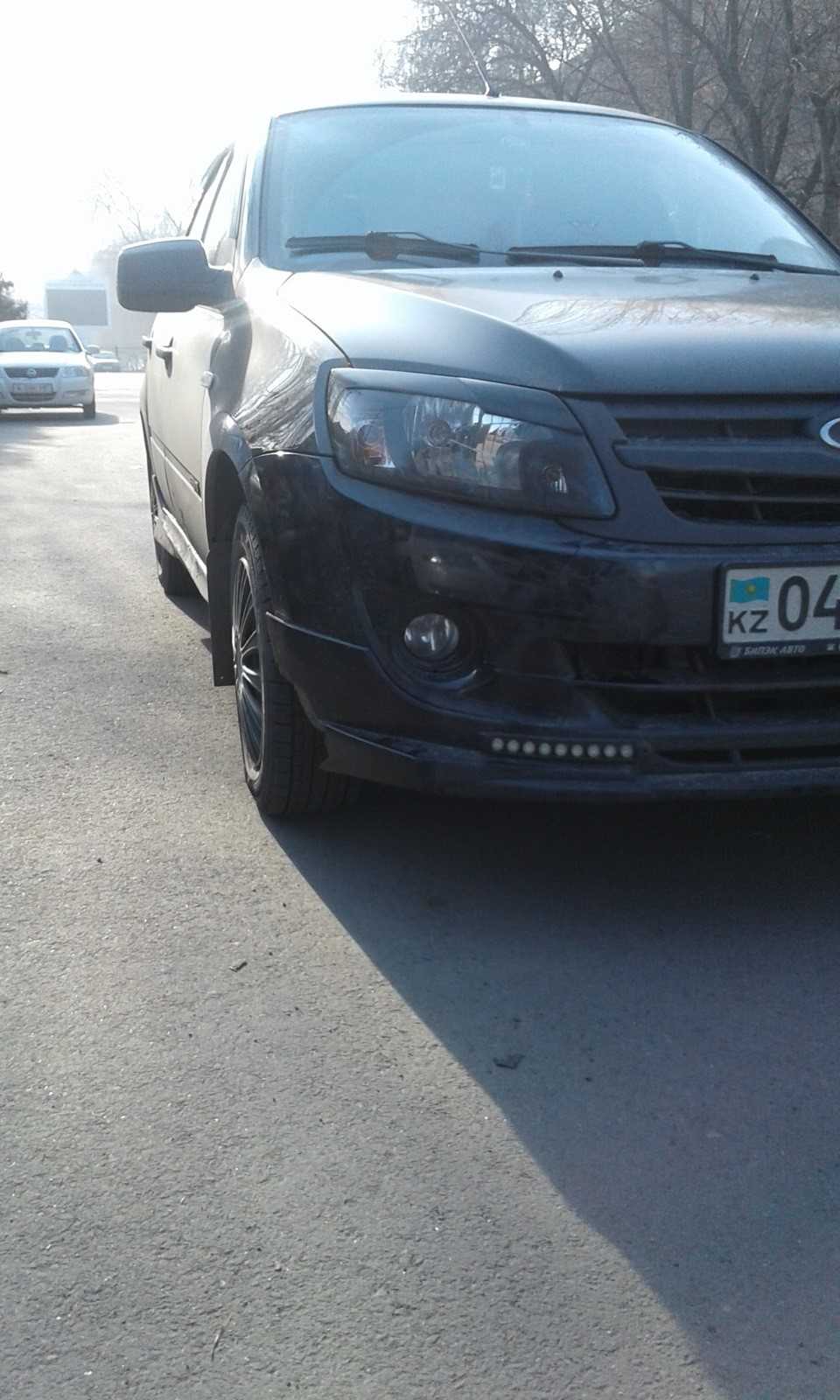

Лада Гранта черный дьяволёнок Бортжурнал Глючила катушка зажигания 8 кл модуль зажигания

Всем здрасти . Вообщем началось это давно примерно месяца 2 назад .Двигатель вроде работал нормально на звук не чего необычного, но с глушака выхлоп иногда проскакивал как будто машина немного чихнула . Я даже не придовал этому значения . Но вот недели 2 назат на перекрестке она при трогание начала троить загорелся чек. Я припарковался нажал на БК-штат функцию ошибки и у меня вышли вот такие 4 ошибочки.(1) 0351-Катушка зажигания, проверка обрыва цепи, ток первичной цепи меньше порогового значения.(2) 0363-Обнаружены случайные или множественные пропуски воспламенения для защиты нейтрализатора.(3) 1301-Обнаружены пропуски воспламенения для защиты нейтрализатора в 1-ом цилиндре .(4) 1304-Обнаружены пропуски воспламенения для защиты нейтрализатора в 4-ом цилиндре.Я збросил ошибки чек потух машина завелась нормально, двигатель не троил я поехал дальше и забыл .Через дня три опять случилось тоже самое но чек уже не горел на БК-штат была ошибка 0351. Я опять збросил и машина поехала нормально . В течение всего дня была эта хрень двигатель троил и почемуто это было только в тот мамент когда надо трогатся .На следующий день я поехал в наш чудо магазин запчастей CAR- CITY решил купить новую катушку зажигания, есть у нас такой продовец зовут Иосиф у кого есть в нашем городе Lada наверно его знают. Он мне говорит прежде чем покупать новую проверь свою . Я ему принес свою катушку он ее проверил на каком то приборчике который имитирует свечи . Искра была на всех контактах .Сказал что целая у меня катушка . говорит проблема в другом . Я взял у него провода, свечи, пошол поставил .Первое время не троило но потом опять все началось заново. Я поехал на ближайшее СТО к электрику .Электрик посмотрел говорит надо комп вскрывать перепаивать какие то 2 микросхемы . Я думал вот и приехал теперь еще и комп вскрывать надо (так этого не хотел) .К ста те он тоже проверял такой же хренью мою катушку. Сказал цену типо диагностика 3 штуки выявить причину ну и работа 6 штук .Я уехалискать другое СТО, потом позвонил одному электрику он мне комп перепрошивал зовут Олег работает на 8 Марта-Калинина тоже многим знаком у кого есть Lada . Вот он мне и говорит раз ошибки выходят на 1 и 4 цилиндры то смело меняй катушку чтобы там не показывали приборы . Вот типо если бы 2-3 цилиндры то это в компе згорели микросхемы либо бензонасосу не хвотает мощей и идет сигнал пропусков зажигания .Короче поменял я катушку зажигания и все исчезло и выхлоп стал равномерным звуком без всякого проскакиваемого чехания .Я так думаю вот это чихание и есть первый признак что с зажиганием что то не так . Пробег был на тот момент 61 тыс с копейками .Заодно поменял передние тормозные колодки взял теже что и до этого корейские HI-Q проехал я на них больше 32 тыс км думаю еще прошли бы тысяч 3-4 . Притираются на первых километрах не скрипят, мне они понравились рекомендую. К ста те вчера цука сбил собаку мать ее .Выбежала не успел увернутся и ударил ее правым краем бампера . Собака средняя холка примерно поколена . Треснул бампер и отломался кусок от губы . мля так не приятно было цука .Собака живая полежала поскулила встала и убежала . Хорошо когда уворачивался от нее некого не шоркнул рядом едущих.При ударе она мне обосрала переднюю дверь )).Не приятно как то год начался .

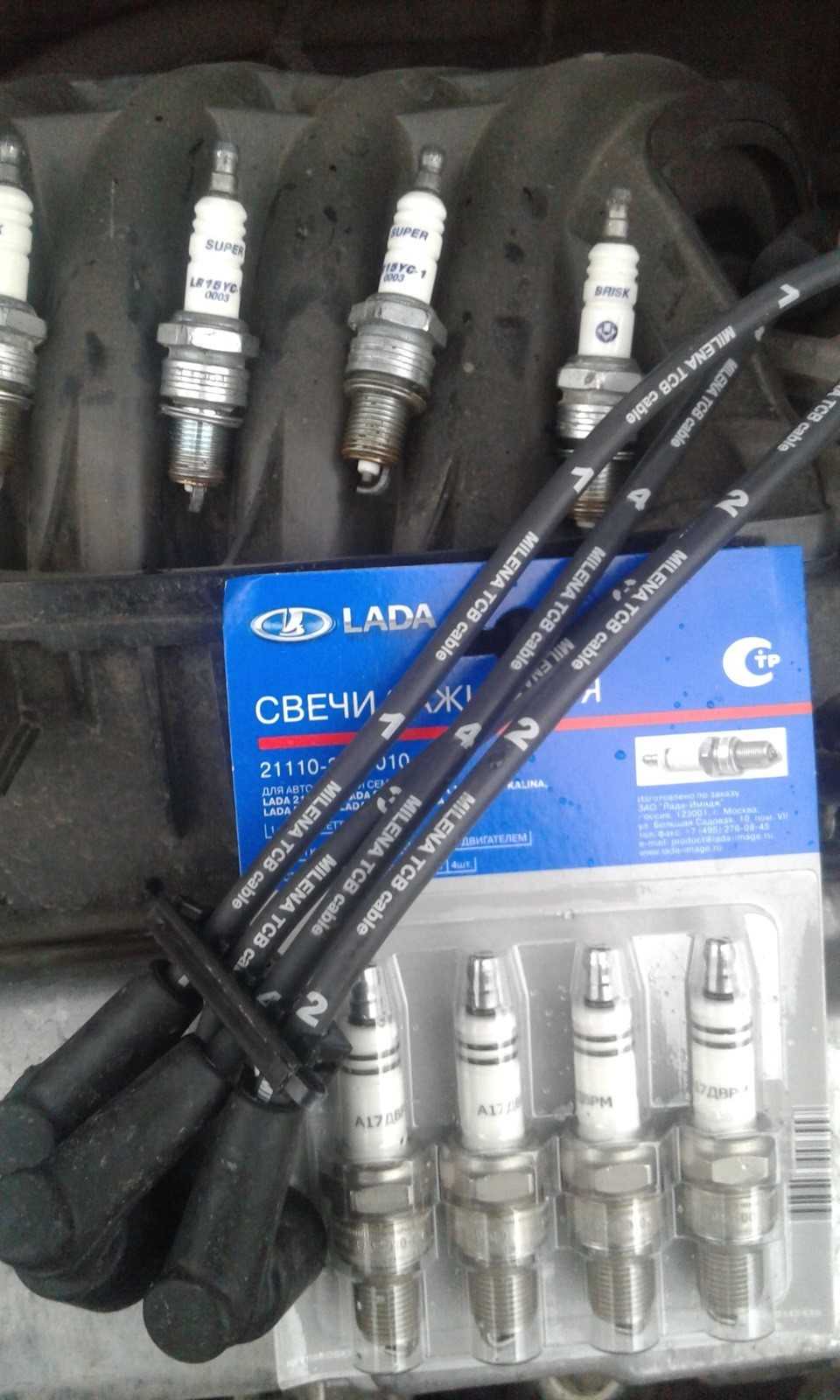

в верху мои старые свечи, они ка новые нахер .

Проверка катушки зажигания и ее цепей

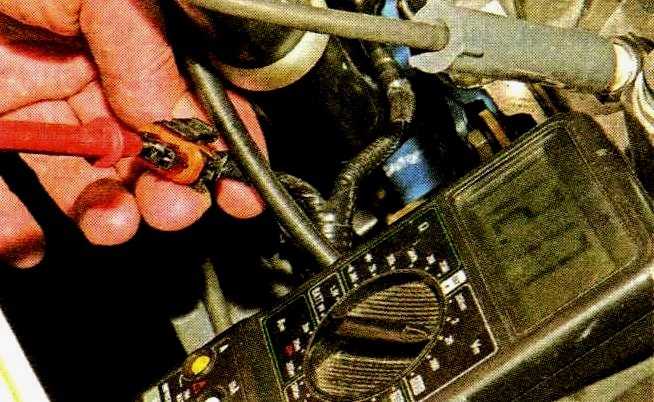

При выключенном зажигании отсоединяем колодку жгута проводов си-стемы управления двигателем от катушки зажигания. Для проверки цепи питания катушки подсоединяем щупы тестера к сред-нему выводу колодки жгута и «массе» двигателя. При включенном зажигании..

. прибор должен зафиксировать напряжение, приблизительно рав­ное напряжению аккумуляторной батареи. Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка. Для проверки цепей управления ка-тушки можно использовать пробник с лампой 1-2 Вт. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предо-хранитель топливного насоса. Под-соединяем щупы пробника к среднему и одному из крайних выводов ко-лодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером..

. лампочка пробника должна часто мигать. В противном случае проверяем на обрыв и замыкание «на массу» про-вод, соединяющий крайний вывод колодки с выводом контроллера. Аналогично, подсоединив щупы пробника к среднему и другому край­нему выводам колодки, проверяем другую цепь управления катушки за­жигания. Проверить исправность самой ка­тушки зажигания можно на двига­теле, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажи­гания.

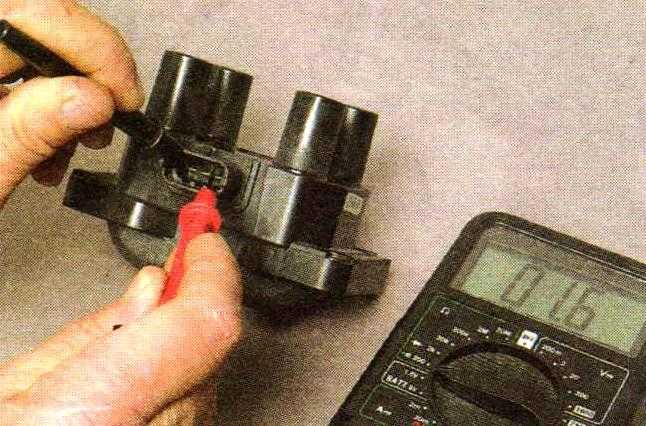

В режиме омметр поверяем цепь на обрыв. Если тестер показывает бесконеч­ность, значит, в цепи произошел обрыв. Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки. Для проверки на пробой (замыкания на «массу») первичных обмоток под-соединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки

При исправной цепи первичных обмоток тестер должен зафикси­ровать значение «бесконечность». Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать со­противление около 4,0 кОм. При обрыве вторичной обмотки тес-тер покажет «бесконечность». Аналогично проверяем другую вторичную обмотку катушки зажигания Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса. Для проверки потребуются две заведомо исправные свечи зажигания

Связываем корпуса свечей отрез­ком неизолированного провода («массируем»). Соединяем исправными высоко­вольтными проводами парные выво­ды катушки зажигания со свечами и располагаем свечи на крышке го­ловки блока цилиндров. Проворачи­ваем стартером коленчатый вал

Во избежание поражения то­ком не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры. Ана­логично, подсоединив высоковольт­ные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку

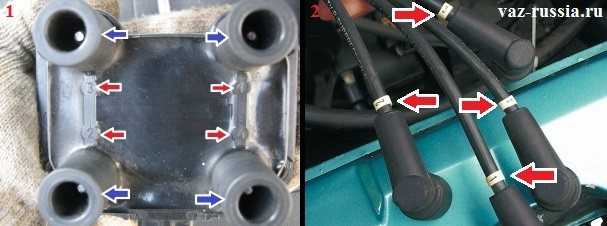

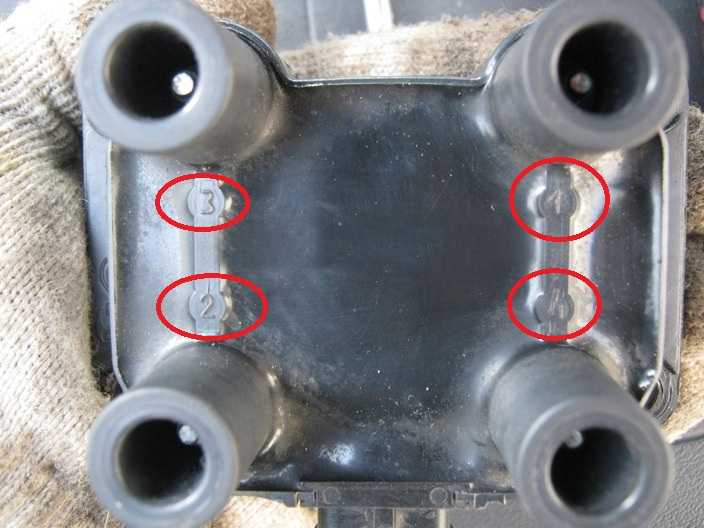

Чтобы не перепутать выводы на катушке зажигания (модуле зажигания), высоковольтные провода удобнее менять поочередно.

— Отсоединяем высоковольтные провода от свечей зажигания.

— Отсоединяем наконечники высоковольтных проводов от катушки зажигания.

— Тестером (в режиме омметра) измеряем сопротивление проводов. У исправных проводов сопротивление (в зависимости от длины) должно быть в пределах 3,5—10,0 кОм. Не более 15 кОм

Заменять высоковольтные провода следует комплектом.

— Подсоединяем провода к свечам зажигания и катушке зажигания в соответствии с порядковыми номерами цилиндров, нанесенными на провода и на катушку зажигания.

Подсоединять провода к катушке зажигания необходимо только в соответствии с порядковым номером цилиндра. На изоляции проводов нанесена маркировка — порядковый номер цилиндра.

Проверка высоковольтных проводов зажигания подручными средствами

Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.

Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.

Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.

Замена свечей Лада Калина видео инструкция

Всем привет. Сегодня произведем замену свечей на Лада Калина второго поколения с шестнадцати клапанным двигателем.

Свечи я советую покупать Денсо. Недорогие и без проблем ходят от замены до замены. Артикул для заказа: Q20PR-U11.

Для замены свечей понадобиться:

1. рожковый ключ на десять
2. вороток с головкой на семь
3. длинный свечной ключ, потому что колодцы глубокие

Пошаговая замена

1. С начала скидываем минусовую клемму аккумулятора. Гайка под ключ на десять.

2. Снимаем защитный кожух двигателя. Просто сдергиваем на себя.

3. Головкой на семь откручиваем крепления катушек зажигания. Каждая катушка закреплена одним болтом.

Расположение болтов катушек зажигания.

4. Снимаем разъемы питания с катушек. На разъеме нажимаем большим пальцем на фиксатор и тянем на себя.

5. Вынимаем катушки. Они сидят плотно, поэтому нужно приложить силу.

Складываем катушки так чтобы запомнить где какая была. Во время сборки нужно установить как было.

6. Выкручиваем и меняем свечи. Советую менять по одной свечи. То есть выкрутили одну свечу, закрутили новую.

Если сразу открутите все свечи есть вероятность что попадет мусор в колодцы.

Свечи затягиваем без фанатизма.

7. Вставляем катушки до упора и прикручиваем болтами.

8. Подключаем разъемы и клемму аккумулятора.

9. Одеваем крышку мотора.

На крышке есть четыре паза, а на моторе четыре ответных отверстия. Просто попадаем пазами в отверстия и прижимаем.

10. Заводим двигатель и наслаждаемся проделанной работой.

Рекомендуем также:

КАКИМ ОБРАЗОМ МОЖНО ПРОВЕРИТЬ КАТУШКИ

В любом случае проверка катушки зажигания на Приоре всегда начинается с её внешнего осмотра. Не допускаются даже очень маленькие трещинки или разрывы на её резинках. Их наличие указывает на замену прибора. Трещины, сколы и другие повреждения пластмассовых деталей, говорят о том, что был перегрев катушки, и она могла просто «перегореть». Далее проводится осмотр внутренних деталей, особенно спирали, её расположение. Если осмотр не обнаружил видимых дефектов, приступают к дальнейшей проверке.

Проверить катушку зажигания можно несколькими способами, которые и будут рассмотрены ниже. В процессе эксплуатации машины нечасто, но, возникает необходимость для её проверки. Сделать это, когда нет явных признаков отказа, не так-то просто без специального оборудования, такого как искровой разрядник или осциллограф. Давайте рассмотрим, катушку зажигания без приборов. Для начала можно местами и посмотреть, как будет вести себя мотор после этого. Если перебои переместились с катушкой, значит, в ней есть неисправность, её нужно заменить.

Проверить высоковольтную катушку зажигания можно непосредственно на машине. Для этого её нужно снять с мотора, в высоковольтный вывод вставить исправную свечу, при включенном зажигании, . Исправная катушка проявит себя искрой на свече. При этом необходимо остерегаться высокого напряжения и использовать защитные средства.

ИНСТРУМЕНТАЛЬНАЯ ПРОВЕРКА КАТУШКИ

После визуального осмотра и контроля, можно приступить к проверке с помощью измерительных приборов. Лучше всего для этих целей использовать цифровые мультиметры, или такие приборы, как МД-1 или АЗ-1. Их можно свободно купить, них невысокая. Теперь поговорим о том, как проверить катушку зажигания на Приоре с помощью приборов.

Перед проверкой прибор нужно снять с двигателя. Это можно сделать таким образом:

• Отключают клеммы аккумулятора;
• Снимают защитный пластмассовый кожух с двигателя;
• Сжимают пальцами фиксатор и отсоединяют разъём с проводами;
• Ключиком на «10» вывинчивают крепёжный болт и вынимают катушку из установочного гнезда.

Теперь можно приступить к проверке приборами. Сначала нужно проверить и откалибровать измерительный прибор. Для этого устанавливают переключатель измерений в положение для измерения сопротивления на «200 Ом», и замыкают между собой щупы. Показания должны быть близкими к «0». Эти показания нужно запомнить или записать. Они в дальнейшем могут пригодиться. Прибор откалиброван, можно приступать к проверке. Проверка мультиметром проводится в таком порядке:

1. Оба щупа прибора подключают к разъёму катушки (полярность соблюдать не обязательно) и измеряют сопротивление первичной (низковольтной) обмотки. Распиновка контактов для измерения 1 и 3, предел измерения прибора «200 Ом». Он должен показать примерно 0,8 Ом. От этого значения отнимают показатель, полученный при калибровке, и получают истинное значение сопротивления обмотки. Если показаний нет, нужно проверить надёжность контакта щупов и выводов катушки. Если после нескольких попыток показания не появятся, значит, в первичной обмотке обрыв, и она подлежит замене;

2. Следующее действие будет направлено на проверку высоковольтной обмотки. Устанавливают предел измерения сопротивления в 2 МОМ. В этом случае соблюдать полярность нужно, так как высоковольтная обмотка . Поэтому красный щуп вставляется в вывод катушки, а черный подключают к выводу разъёма под номером 2, он средний в колодке. Прибор должен показать примерно 342 кОм. Следует учитывать тот факт, что показания прибора сильно зависят от нагрева катушки. Лучше всего проверять на холодной катушке. В этом случае также нужно добиваться хорошего контакта щупа прибора с высоковольтным выводом. Если показания близки к бесконечности, нужна замена детали.

Немного о том, возможен ли ремонт катушки зажигания. Восстановить первичную или вторичную обмотку не получиться, а вот заменить наконечник на ней вполне под силу даже начинающим водителям. Для этого запасаются:

• Новым наконечником:
• Новым уплотнительным кольцом;
• Средством для обезжиривания;
• Высокотемпературным силиконовым герметиком.

Место установки наконечника очищают и тщательно обезжиривают. Юбку нового наконечника нужно вывернуть наизнанку и нанести на неё небольшой слой герметика. Пока он немного подсыхает, производят установку нового уплотнительного кольца. Далее нужно установить на своё место резиновый наконечник. На этом ремонт будет закончен.

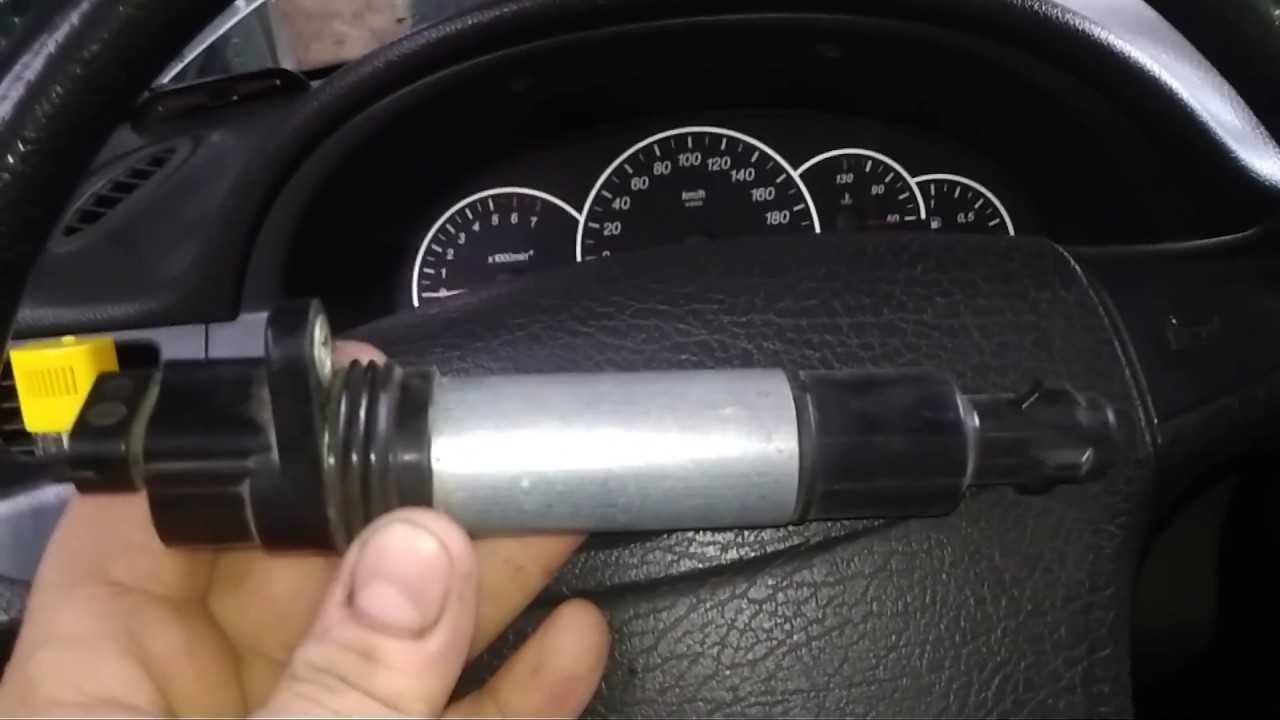

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

• Отключаем минусовую клейму от аккумулятора.
• Снимаем декоративную пластиковую накладку.
• Откручиваем нужную нам катушку головкой на «10» или Torx E8.
• Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

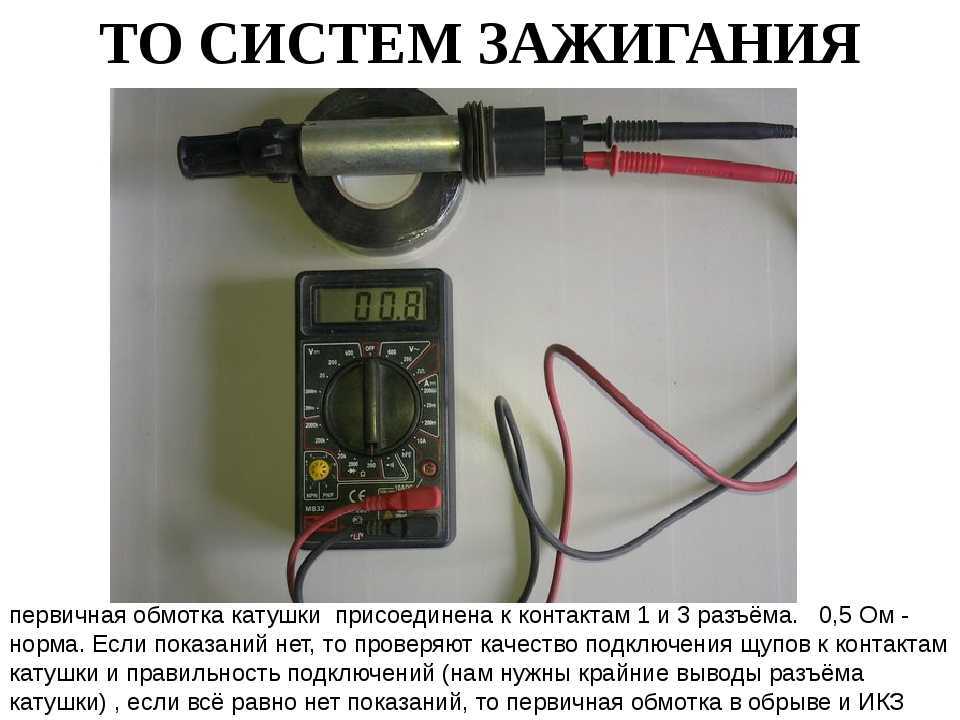

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Определение неисправной катушки без мультиметра.

Как определить неисправную катушку на 16 клапанном моторе

Меняем свечи зажигания сами

Допустим, все колодцы были открыты, и теперь можно видеть контакты свечей.

Здесь открыт только один колодец

Взяв высокий накидной ключ «на 16», выполняют демонтаж каждой свечи. Лучше использовать специнструмент – то есть, «свечной ключ».

Все свечи должны выкручиваться легко

Монтаж проводят в обратном порядке, но при этом соблюдают требования:

1. Сначала, взяв корпус свечи руками, её вкручивают без использования ключа;
2. Ключ нужно вращать с усилием 25–30 Н*м. Не превышайте эти цифры!

Обычно рекомендуют менять свечи «по одной». Этот совет будет полезен начинающим.

При наличии масла внутри колодцев его нужно «промокнуть». Само масло вреда не принесёт, но вместе с ним в цилиндры попадут песок и пыль.

Читать еще: Штраф за гбо без документов в 2019 году: оформление газового оборудования на автомобиль

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

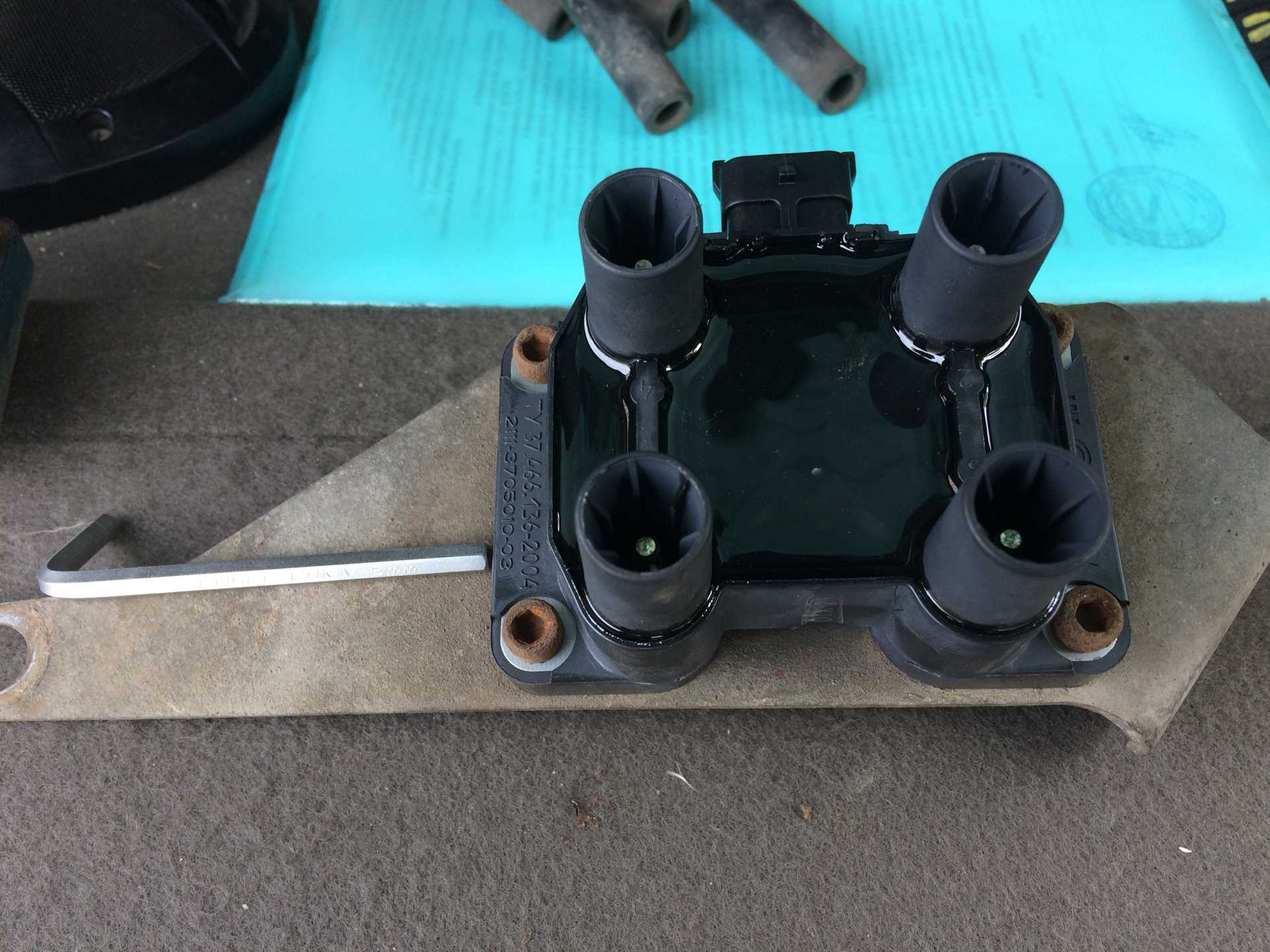

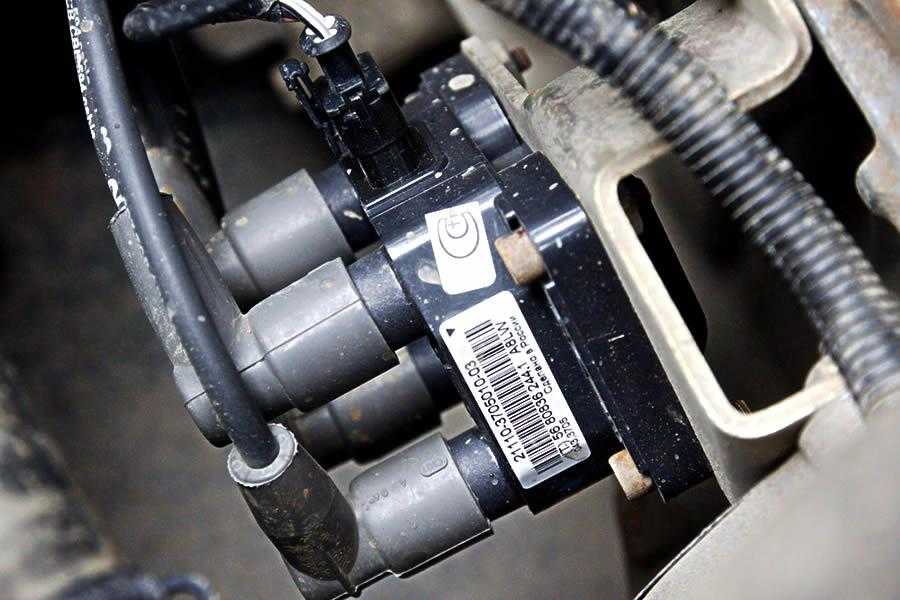

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Это интересно: Как проверить подсос воздуха во впускном коллекторе — симптомы

Характеристики коммутатора

Схема коммутатора ВАЗ построена на основе микросхемы L497, которая управляет выходным N-P-N-транзистором. Особенностью микросхемы является возможность программирования времени восстановления коэффициента задержки, что является важным для беспроблемного пуска холодного силового агрегата автомобиля. Такая особенность этого электронного компонента коммутатора позволяет осуществлять быстрое ускорение частоты вращения коленвала без провалов в работе, что обеспечивает постоянное тяговое усилие двигателя.

Аналогами, которые иногда используются в конструкции коммутатора ВАЗ 2108, являются микросхемы КР1055ХП1, КР1055ХП2, КР1055ХП4. Однако эти электронные компоненты встречаются в конструкции прибора достаточно редко. Основные технические параметры устройства:

• оптимальное рабочее напряжение 13,5 В;
• диапазон напряжений для нормальной работы 6-16 В;
• коммутационный ток 7,5-8,5 А;
• диапазон обеспечения бесперебойного искрообразования от 20 до 7000 оборотов коленвала.

Замена свечей зажигания на приоре

Добро пожаловать! Свеча зажигания – очень важная хоть и небольшая по размерам вещь, которая нужна для воспламенения топливо воздушной смеси в цилиндре двигателя автомобиля, более простыми словами, благодаря ним автомобиль едет и если их выкрутить то вы его уже больше не заведёте, потому что смесь которую они поджигают не будут воспламеняться в связи с чем и двигатель не заведётся.

Примечание! Для того чтобы заменить свечи на приоре (А они находятся вообще в другим местах, в отличие от 8 клапанных двигателей), вам нужно будет запастись: Набором гаечных ключей, а так же самим свечным ключом который идёт специально для автомобиля и ко всему этому нужен будет щуп, которым вы будете проверять свечи на зазор который у них выставлен, вить если зазор у электродов свечи будет слишком мал (Бракованная свеча, но её можно сделать нормальной при помощи этого самого щупа) то вам нужно будет отрегулировать его и тем самым вернуть в правильный зазор, при котором двигатель будет работать нормально, уверенно и не глохнуть!

Где находятся свечи зажигания? Свеча зажигания в 16 клапанных двигателях в отличие от 8 клапанных находятся в кардинально другом месте, они всё так же продолжают быть ввёрнуты в головку блока цилиндров, но только в 16 клапанных автомобилях они сверху завёрнуты когда на 8 клапанных их прекрасно видно сбоку, для наглядности чуть ниже вы сможете поглядеть на фото, на котором указаны стрелками четыре модуля зажигания под которыми и находятся свечи.

Примечание! Но такую картинку как выше, вы на своём автомобиле не увидите, так как двигатель 16 клапанного автомобиля закрывается всегда сверху так называемым экраном (Указан красной стрелкой), данный экран вам придётся снять и только после этого вы сможете добраться до модулей зажигания, а уже после модулей, до самих свечей! (О том как снять этот экран, вы узнаете чуть позже, по мере прочтения данной статьи)

Когда нужно менять свечи зажигания? Свечи подлежат замене если двигатель у автомобиля начал троить, то есть при троение, двигатель будет дёргаться, а так же плохо будет набирать скорость и вообще будет ощутимо хуже ехать, кроме того при неисправности свечи двигатель будет ещё хуже запускаться.

Это всё признаки, а что насчёт рекомендациях которые даёт завод изготовителя спросите вы? Разберём это по подробней! Согласно рекомендации завода, если свечи самые обычные и их электроды состоят из меди или иттрия, тогда их нужно менять с периодичность в 30.000 тыс. км.

, потому что они быстро выгорают, но если вы используете свечи электроды которых покрыты платиной или иридиевым покрытием, то такие свечи гораздо меньше вам придётся менять где то каждые 60.000 тыс. км.

, а всё потому платина более устойчива к высоким температурам и кроме того она обладает устойчивостью к коррозии электродов свечи, где она и применяется!

Как заменить свечи зажигания на ВАЗ 2170-ВАЗ 2172?

Примечание! Как ранее мы уже говорили, для того чтобы поменять свечу нужен будет специальный свечной ключ который идёт для 16 клапанных автомобилей, а специальный нужен лишь потому что он снаряжен магнитной вставкой которая будет удерживать свечу когда вы её выкрутите и будете вынимать из отверстия, соответственно без магнитной вставки свечу вам достать будет труднее!

Снятие: 1) В самом начале операции, снимите экран с двигателя чтобы он не мешал дальнейшей работе, так как он большую часть двигателя закрывает, а о том как его снять, читайте в статье называется которая: «Замена экрана двигателя автомобиля».

2) Затем от каждого модуля зажигания (Всего модулей четыре, каждый идёт по отдельности на каждую свечу зажигания, модули были ещё стрелками на втором фото сверху показаны) отсоедините колодки проводов (Для наглядности на фото ниже приведён только лишь один модуль зажигания, а его колодка указана красный стрелкой) которые к ним подсоединены, данные колодки держатся на фиксаторах отогнув которые, колодку можно будет отсоединить от модуля, а после этой операции возьмите в руки ключ и с его помощью выверните все гайки которые крепят модуль к двигателю автомобиля (Одна гайка, крепящая один модуль указана синей стрелкой).

Примечание! Когда гайка крепления будет отвёрнута, выньте модуль который указан синей стрелкой, из отверстия в котором он находится и после этого отложите его в сторонку и проследите за тем чтобы на него не попадала вода, а иначе он может быстро выйти из строя при подключении!
