Замена рабочего цилиндра сцепления

Когда лучше провести ремонт рабочего цилиндра сцепления?

Замена цилиндра — это крайняя мера. Поступающие в продажу ремкомплекты все менее надёжны. Но определить, подлежит ли деталь ремонту, можно только после снятия и разборки РЦС. Надо проверить внутренние механизмы, особенно сальники и пружину. Если большая часть деталей испорчена, лучше ремонт не проводить. Естественно, на свалку пойдёт и цилиндр, корпус которого имеет даже мелкую трещину. Кроме того, желательно сразу заменять полимерные и алюминиевые модели.

Сначала демонтируют защитный колпачок вместе с толкателем, затем стопорное кольцо и уплотнительные манжеты. После этого можно проверить работу пружины. Следует убедиться в чистоте отверстия штуцера выпуска воздуха, отсутствии повреждений наружной поверхности поршня и внутренней части корпуса РЦС.

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Схема гидравлического привода выключения сцепления и механизма сцепления:

1. коленчатый вал;
2. маховик;
3. ведомый диск;
4. нажимной диск;
5. кожух сцепления;
6. нажимные пружины;
7. отжимные рычаги;
8. нажимной подшипник;
9. вилка выключения сцепления;
10. рабочий цилиндр;
11. трубопровод;
12. главный цилиндр;
13. педаль сцепления;
14. картер сцепления;
15. шестерня первичного вала;
16. картер коробки передач;
17. первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

• педали,
• главного цилиндра,
• рабочего цилиндра,
• вилки выключения сцепления,
• нажимного подшипника,
• трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Детали механизма сцепления

Механизм сцепления состоит из:

• картера и кожуха,
• ведущего диска (которым является маховик коленчатого вала двигателя),
• нажимного диска с пружинами,
• ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

Схема привода подключения сцепления Газели

Признаки пропуска жидкости на главном цилиндре

Главный цилиндр сцепления в автомобиле играет важную роль в передаче давления на сцепления и передаче силы от педали сцепления к сцеплению. Если главный цилиндр пропускает слишком много жидкости, это может привести к неэффективной работе сцепления и возникновению проблем в системе сцепления. Вот несколько признаков, которые могут указывать на проблемы с главным цилиндром:

Потеря жидкости: Если вам приходится часто доливать гидравлическую жидкость в систему сцепления, это может быть признаком пропуска на главном цилиндре. Внимательно проверьте наличие утечки жидкости под автомобилем.
Снижение сопротивления педали: Если педаль сцепления оказывается слишком мягкой или толчком на обычном уровне, это может указывать на проблемы с главным цилиндром. Ослабление сопротивления может свидетельствовать о воздушных пробках или неполадках в системе.
Несоответствие позиции педали: Если позиция педали сцепления не соответствует действительности, это может быть признаком пропуска жидкости на главном цилиндре

Обратите внимание на изменения в положении педали при нажатии и отпускании.
Недостаточное подключение сцепления: Если при переключении передач или начале движения автомобиль дергается или неаккуратно переключается, это может указывать на проблемы с главным цилиндром. Неправильная работа сцепления может быть результатом пропуска жидкости или воздушных пробок в системе.

Если у вас имеются указанные признаки, необходимо обратиться к квалифицированному автомеханику для проведения осмотра и диагностики системы сцепления. Регулярное обслуживание и проверка главного цилиндра сцепления помогут избежать серьезных проблем и обеспечить надежную работу автомобиля.

Увеличение нагрузки на педаль сцепления

Один из основных симптомов неисправности главного цилиндра сцепления — это увеличение нагрузки на педаль сцепления. Если вы заметили, что при нажатии на педаль сцепления у вас возникла необычно большая сопротивляемость, то это может быть признак неисправности цилиндра.

Увеличение нагрузки на педаль сцепления может быть вызвано рядом причин, включая проблемы с главным цилиндром, воздушные пузыри в гидравлической системе сцепления и механические повреждения педали.

Чтобы узнать, является ли увеличение нагрузки на педаль сцепления следствием неисправности главного цилиндра сцепления, необходимо провести диагностику своего автомобиля. Часто в таких случаях требуется обслуживание и замена одной или нескольких деталей гидравлической системы сцепления.

Будьте внимательны к сигналам, которые посылает ваш автомобиль. Если у вас возникли подозрения на неисправность главного цилиндра сцепления, обратитесь к специалистам для квалифицированной диагностики и ремонта вашего автомобиля.

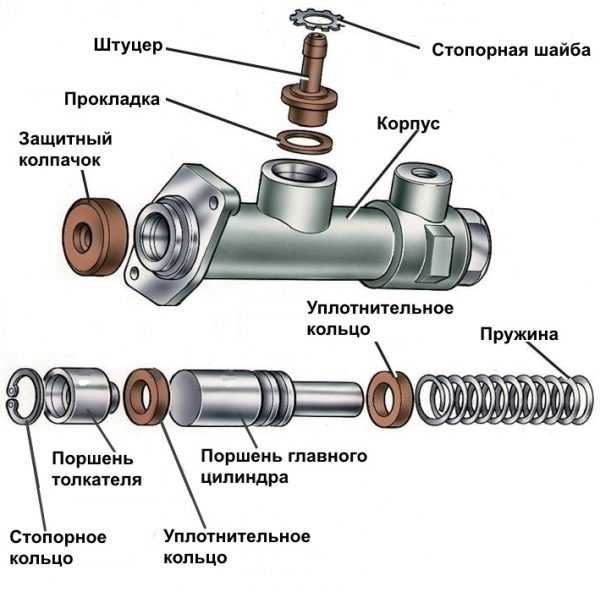

Конструкция главного цилиндра сцепления

Несмотря на всю свою важность в непрерывной и правильной работе любого автомобиля, конструкция главного цилиндра сцепления является довольно простой и не имеет большого количества деталей. Это позволяет в случае неисправности этого узла быстро и самостоятельно диагностировать неисправность, выявить возможные поломки и произвести устранение проблем

Конструкция этой детали автомобиля является весьма простой и не требует больших знаний в автомеханике:

1 — специальный бачок, который может располагаться как в одной конструкции с главным цилиндром сцепления, так и отдельно от него, подводимый по трубкам. Бачок служит емкостью, где находится тормозная жидкость.

2 — перепускной штуцер выполняет функцию передачи избыточного давления из системы в бачок и обратно.

3 — защитный чехол — не допускает попадание влаги, пыли и грязи к штоку толкателя.

4 — шток толкателя — передает усилие от педали сцепления (при ее нажатии) в сторону гидравлической системы привода.

5 — наружная манжета — является основным уплотнительным элементом, имеет круглую форму и не допускает выход тормозной жидкости со стороны  штока толкателя.

6 — шток (поршень) подает усилие от толкателя дальше в систему через пружины и диски к механизму маховика.

7 — внутренняя уплотнительная манжета создает герметичность и является одним из барьеров, препятствующий самопроизвольному выходу жидкости из системы сцепления.

8 — корпус цилиндра — надежная и прочная часть главного цилиндра сцепления, внутри которого находятся все элементы конструкции.

9 — возвратная пружина позволяет вернуть шток толкателя и внутренний поршень в начальное положение после прекращения усилия со стороны педали сцепления.

Возможные неисправности главного цилиндра сцепления и как их устранить

Главный цилиндр сцепление позволяет значительно снижать степень воздействия на выжимной подшипник и улучшить плавность хода педали и переключения передачи. Однако при появлении каких-либо неисправностей в работе главного цилиндра сцепления, он значительно хуже начинает выполнять свои функции.

Можно выделить всего лишь 3 основных неисправности цилиндра:

• механический износ отдельных элементов конструкции;
• завоздушенность системы сцепления;
• уменьшение уровня гидравлической жидкости в системе.

В случае разгерметизации системы сцепления и попадания в нее воздуха это может привести к неприятность, которые повлияют на нормальную работу. Это может произойти в результате попадания в систему воздуха через небольшие трещины в соединительных трубках и шлангах, а также уплотнительных кольцах.

Вовремя не обнаруженная проблема сможет в самый неподходящий момент привести к частичному либо полному выходу из строят всей системы сцепления. Для того чтобы исправить подобную ситуацию следует произвести визуальный осмотр всех соединительных элементов, а также мест их стыков, далее совершить замену проблемных участков, после чего прокачать гидравлическую систему. Производиться такой ремонт неисправности довольно легко и не требует наличия специального оборудования и высокого уровня знаний. Большая часть автовладельцев прекрасно разбирается в прокачке как тормозной системы, так и системы сцепления.

В том случае когда уровень гидравлической жидкости в системе постоянно уменьшается, следует более тщательно изучить всю систему на наличие возможных механических повреждений через которые тормозуха выходит. Отсутствие жидкости в систем не позволит создать необходимое давление для передачи усилия от педали сцепления к выжимному подшипнику. Таким образом водитель автомобиля попросту не сможет разъединить двигатель и коробки передач.

Проблема с разгерметизацией может быть в результате поломки соединительных трубок и шлангов, а также износа подвижных элементов главного цилиндра сцепления. Для устранения проблем с утечкой через соединительные элементы потребуется немного времени, чтобы полностью их заменить. Если же проблема была обнаружена в цилиндре, то следует его демонтировать, изучить на возможность повреждений и принять решение о его полной замене, или использовании ремкомплекта.

Надежные производители запчастей главного цилиндра сцепления

Популярностью пользуются производители из Испании, Италии, Германии, Великобритании. Выбрать оптимальный вариант надежных производителей довольно сложно, поскольку некоторые из них специализируются лишь на определенных марках автомобилей.

В Испании наиболее популярными производителями являются Autofren seinsa, в Италии — LRP, Brembo, в Германии — Sachs, TRW, FTE. Однако несмотря на такое изобилие наиболее популярным производителем именно для наших автовладельцев является компания Feredo (Великобритания). Эта компания производит огромное количество запчастей для различных марок авто.

Повышенное усилие на педале сцепления

Одним из признаков перепуска главного цилиндра сцепления является повышенное усилие, необходимое для нажатия на педаль сцепления. Это может свидетельствовать о проблемах в работе системы сцепления и требовать вмешательства.

Возможны следующие причины повышенного усилия на педале сцепления:

• Износ или деформация деталей системы сцепления. Со временем, главный цилиндр, рабочий цилиндр, сочленитель вилки сцепления и другие детали могут изнашиваться или деформироваться, что приводит к повышенному сопротивлению и усилению усилия на педале сцепления.
• Загрязнение и заедание деталей системы сцепления. Накопление грязи, пыли или тормозной жидкости в рабочем цилиндре или других компонентах системы сцепления может привести к снижению эффективности работы системы и увеличению усилия на педале.
• Неисправность в усилителе гидропривода сцепления. Усилитель гидропривода сцепления может быть поврежден или неисправен, что вызывает повышенное сопротивление и требует более сильного нажатия на педаль сцепления.

Для определения причины повышенного усилия на педале сцепления рекомендуется провести осмотр и диагностику системы сцепления автомобиля. При обнаружении проблемных моментов, необходимо проконсультироваться с автомехаником или обратиться в автосервис для профессиональной проверки и ремонта.

Снятие, разборка и ремонт

Снять и произвести ремонт рабочего цилиндра не представляет особого труда, как описывалось выше, он в основном находится на картере коробки передач, что наглядно показано на фото.

Открутив крепящие болты, и отсоединив толкатель от вилки, подготовьтесь к снятию шланга, идущего от главного цилиндра.

Так как в нем находится гидравлическая жидкость, то шланг нужно заглушить подходящей по диаметру пробкой. Некоторые специалисты советуют, отсоединив шланг, слить всю жидкость, так как, сливаясь, она промоет систему гидропривода от накопившейся грязи.

Снятый цилиндр подвергаем разборке и ремонту, если корпус металлический, то можно его зажать в тиски, в случае с пластмассовым корпусом, делать этого не стоит во избежание возможных повреждений.

Отсоединив воздушный клапан, нужно снять наружный манжет, а затем, в зависимости от конструкции, чтобы получить доступ к штоку вынуть стопорное кольцо. Произведя разборку, следует внимательно осмотреть все детали: пружину, шток, зеркало цилиндра на предмет механических повреждений.

Все промыть тормозной жидкостью, следует помнить, что нельзя для этого применять бензин, солярку, машинное масло или воду, так как эти жидкости могут привести к разбуханию резиновых деталей. Сборку цилиндра производить в обратном порядке.

Производя ремонт все резиновые составляющие: манжет, уплотнительные кольца и прочее, в независимости от их состояния поменять на новые.

Если ремонт, по каким-либо причинам невозможен:

• найдены трещины на корпусе;
• большие выработки на внутренней поверхности корпуса из-за неисправного штока.

Следует приобрести новый рабочий цилиндр и заменить его полностью.

Как заменить манжету?

Итак, отремонтировать манжеты можно следующим образом. Вначале демонтируют рабочий цилиндр. Чтобы это сделать, необходимо с определенным усилием надавить на вилку сцепления, а затем, когда поршень уйдет, освободить шток и извлечь его из цилиндра. Далее ключом на 17 ослабляют гайку, удерживающую шланг. Ключом на 13 выворачивают болты, которыми цилиндр удерживается на картере КПП. Затем полностью откручивают цилиндр от шланга. Далее уже демонтированный рабочий цилиндр сцепления «ГАЗели Некст» тщательно осматривают. Для этого его очищают от грязи, а затем конструкцию разбирают.

Манжету следует извлекать с применением круглогубцев. Из паза удаляют стопорные кольца, а затем вынимают поршень. Если наблюдаются следы окисления или коррозии на поверхности поршня, тогда берут растворитель. После того как извлечена возвратная пружина, необходимо, используя чистую ветошь, протереть рабочую часть цилиндра (так называемое «зеркало»).

Далее внимательно изучают сами манжеты в цилиндре, осматривают внутренние части. Следует осматривать как можно тщательней, чтобы увидеть износ, раковины, трещины. Часто одной из причин неисправностей может быть некачественно изготовленные детали. К примеру, может неисправность тормозной системы возникать из-за неправильно отхонингованного рабочего зеркала цилиндра. Продольные борозды на поверхности могли стать причиной износа манжеты.

Замена манжеты начинается с предварительной обработки новой детали тормозной жидкостью. Затем поршень устанавливается в цилиндр, и заправляются рабочие кромки. Сборку проводят в обратной последовательности. По завершению работ в систему заливают тормозную жидкость и прокачивают сцепление, чтобы убрать воздух.

Необходимо учесть, что новым манжетам нужно время для притирания и приработки. В течение этого времени возможны незначительные утечки

Важно постоянно следить за уровнем тормозной жидкости в системе. О цилиндрах для «ГАЗели Некст» нужно сказать, что они практически не текут

Эту проблему решили. Производитель устанавливает изделия .

Принцип работы и замена главного цилиндра сцепления

Собственно главный цилиндр сцепления служит для передачи предельного давления жидкости от ножной педали этого механизма на рабочий цилиндр сцепления ВАЗ 2106, заставляя ее перемещаться в необходимых пределах в своей плоскости. Как уже замечено, что передача усилия нажима ножного привода через главный цилиндр сцепления влечет за собой увеличение параметров давления в гидравлике этого комплекса.

Далее давление системы транслируется на рабочий цилиндр сцепления, что приводит в действие трансмиссию автомобиля. Однако, существуют дефекты, при которых требуется ремонт и замена ГЦС и РЦС. Это можно определить при наличии таких признаков:

1. Не до конца выключается приводной узел системы (сцепление «ведет»).
2. Подтекание рабочей жидкости из компонентов агрегата, в т.ч. из гидравлических трубок и мест их соединения.
3. «Клинение» главного цилиндра сцепления при нахождении ножного привода в крайне нижнем (утопленном) состоянии.

Своевременная замена цилиндра сцепления ВАЗ 2106 делается в такой последовательности:

1. Откачиваем грушей или иным приспособлением из гидробачка сцепления рабочую жидкость.
2. Расслабив крепеж в в виде обжимного хомута, отсоединяем гидрошланг от приводного штуцера.
3. Отвинчиваем штуцер привода трубопровода, используя гаечный ключ на «13».
4. Откручиваем 2 гайки шпилек крепежа ножного привода сцепления с помощью торцовой головки на «13».
5. Аккуратно снимаем ГЦС.
6. При установке обновленного изделия сборку проводит в обратной очередности.
7. Заливаем специальную жидкость в гидробачок и производим прокачивание гидросистемы.
8. Снимаем с торцевой части колпачок защитной функции цилиндра сцепления ВАЗ 2106, цена которого невысока, который предохраняет данную запчасть от механической деформации.
9. Извлекаем отверткой с тонким жалом или шилом стопорную шайбу-прокладку, демонтируем штуцерное устройство с уплотнителем.

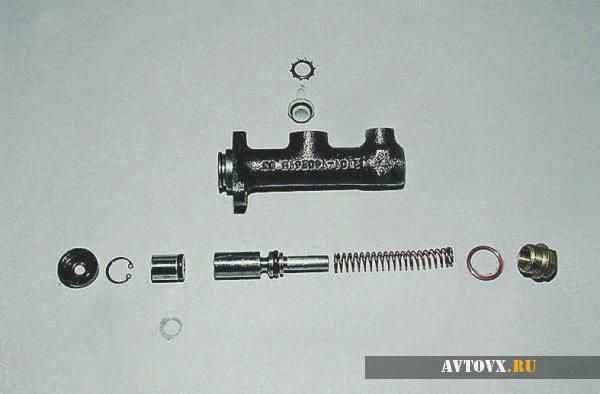

10. Установив главный цилиндр сцепления в тиски на слесарном верстаке, ключом «на 22» откручиваем пробку-заглушку.
11. Вытаскиваем стопорное кольцо и остальные элементы ГЦС.
12. Детально осматриваем компоненты ГЦС: «зеркало» изделия и поршневая наружная поверхность должна быть гладкой, без заусениц. Возвратный элемент должен обладать необходимой жесткостью, иначе требуется ее замена. Обтюрирующие уплотнительные кольца обязательно следует поменять на обновленные изделия, так же, как и колпачок защитного типа. Если стопорная шайба штуцерного устройства имеет дефекты, то она тоже подлежит замене.
13. Промываем все элементы ГЦС раствором-обезжиривателем, после чего собираем изделие в единое целое.

в этом видео меняю главный цилиндр сцепления на ваз 2107.аналогично на производится замена главного цилиндра…

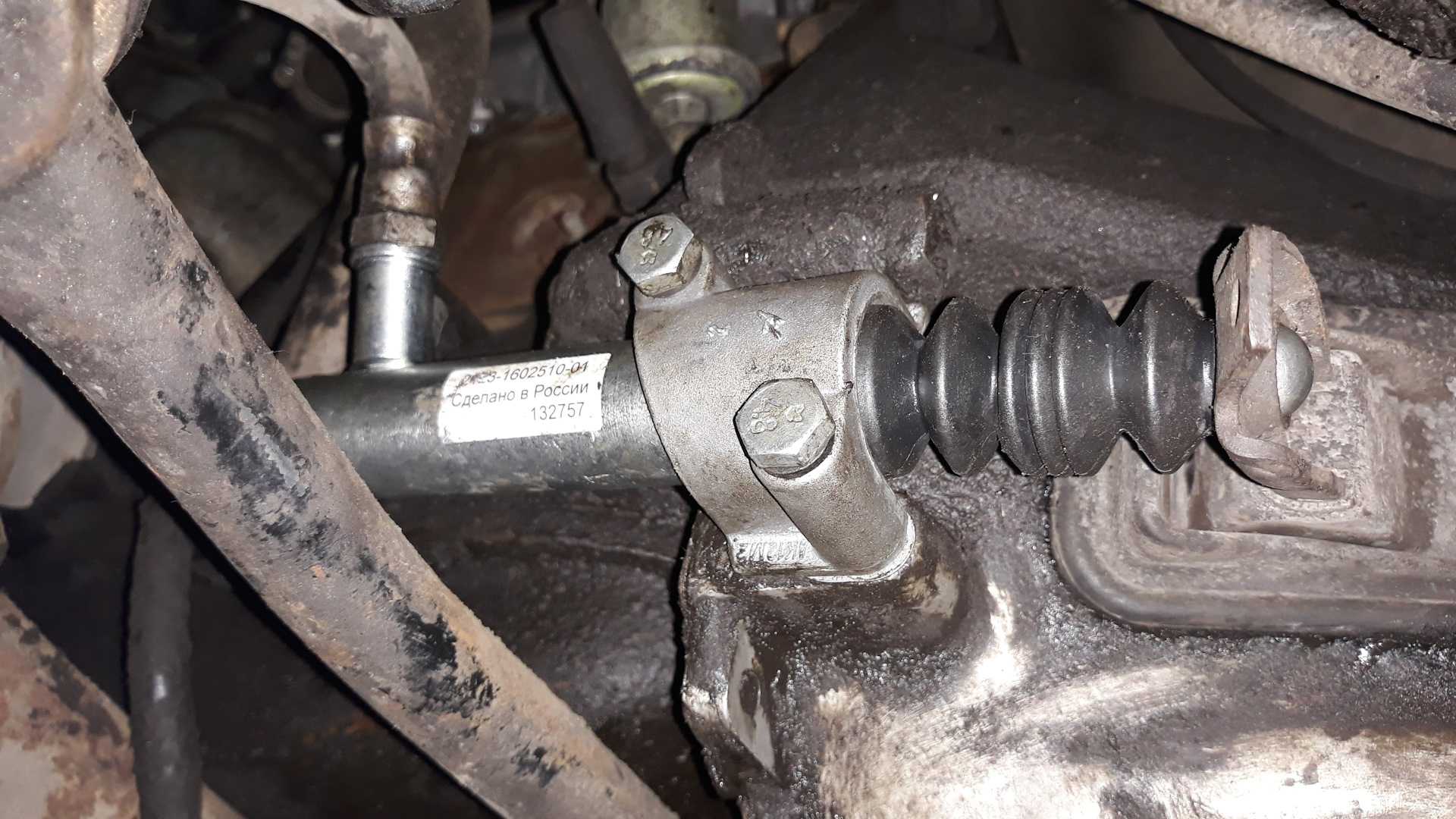

Принцип работы и замена рабочего цилиндра сцепления

Если автолюбитель проводит замену рабочего цилиндра сцепления ВАЗ 2106, то требуется не только подготовить набор слесарных инструментов, средства чистки и обезжиривания. Требуется обладать достаточными навыками в слесарном деле, представлять устройство демонтируемого изделия и иметь желание произвести такую замену.

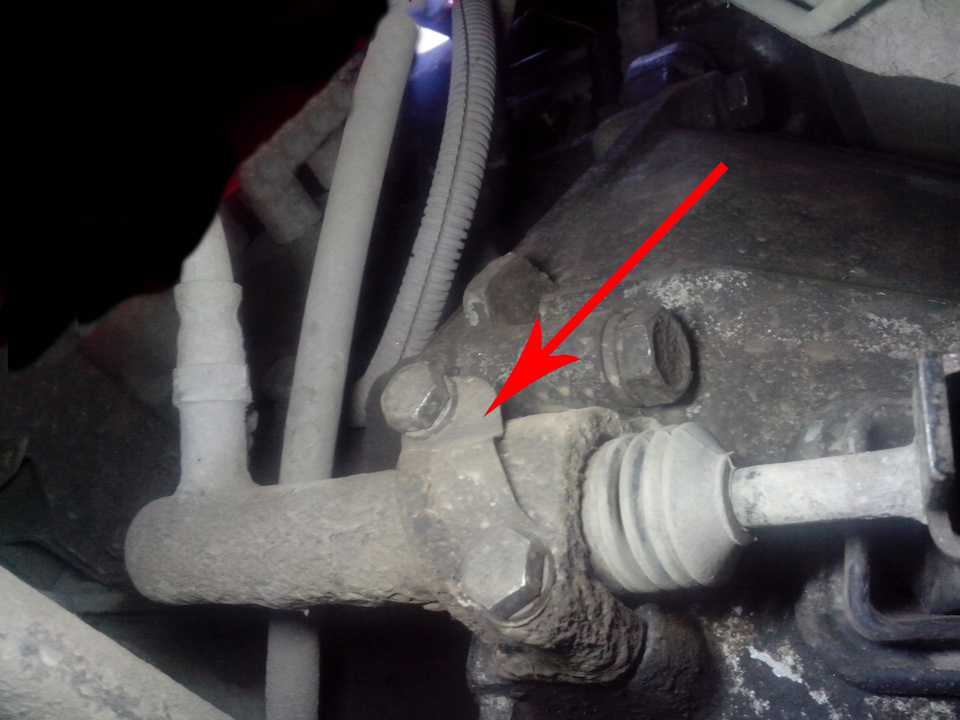

Демонтаж рабочего цилиндра сцепления проводится по нижеследующему алгоритму:

1. Начиная процесс демонтажа, требуется несколько ослабить винт крепления резиновой трубки гидропривода, которая ведет к сочленению с рабочим цилиндру сцепления «шестерки».
2. Снимаем крепление пружины, которая оттягивает вилку сцепления, после чего демонтируем ее.
3. Фиксируем место расположения толкательного элемента рабочего цилиндра сцепления, после чего снимаем шплинт.
4. Снимаем болтовые соединения рабочего цилиндра сцепления к картеру сцепления транспортного средства.
5. Снимаем оттягивающую скобу пружинного типа и извлекаем толкательный элемент из вилки механизма.
6. Следующий этап – снятие трубопровода сцепления от РЦС, при этом требуется фиксация фронтального наконечника от вращения, при этом круговыми движениями расчленяем соединительный элемент от РЦС.
7. Потом снимаем уплотнительную шайбу, которая при дальнейшей сборке изделия должна быть заменена на обновленное изделие, т.к. повторное ее использование недопустимо.
8. После этого подставляем пустой бак для помещения в него жидкости, которая циркулирует в гидроприводе механизма.

Разборка данного узла завершена, далее необходимо провести предварительные и основные работы по монтажу обновленной детали. После проведения такого вида ремонтных операций следует восстановить функционал данной системы, для чего обязательно прокачиваем сцепление транспортного средства.

Пошаговая инструкция по снятию старого цилиндра сцепления

Следуйте этой пошаговой инструкции для снятия старого цилиндра сцепления:

Шаг 1: Подготовка автомобиля

• Поднимите автомобиль на подъемнике или установите его на подставки для обеспечения доступа к механизму сцепления.
• Отсоедините отрицательный клеммный зажим аккумулятора для предотвращения случайного включения системы сцепления.

Шаг 2: Отключение гидравлической системы (если применимо)

Если ваш автомобиль оснащен гидравлической системой сцепления, следует освободить давление в системе. Следуйте инструкциям производителя или руководству по ремонту для выполнения этого шага.

Шаг 3: Отсоединение шлангов и соединений

Отсоедините гидравлические шланги, соединяющие цилиндр сцепления с главным цилиндром или другими компонентами системы сцепления. Используйте подходящие инструменты, такие как ключи для шлангов, чтобы аккуратно открутить соединения и избежать повреждений.

Шаг 4: Снятие крепежных элементов

Открутите гайки или болты, крепящие цилиндр сцепления к кузову автомобиля или другим компонентам. Используйте подходящие инструменты, такие как гаечные ключи или торцевые головки, для выполнения этой операции

Обратите внимание на количество и расположение крепежных элементов, чтобы убедиться, что все они удалены

Шаг 5: Снятие старого цилиндра сцепления

Осторожно выньте старый цилиндр сцепления из его положения

Обратите внимание на ориентацию и порядок компонентов, чтобы упростить установку нового цилиндра

Шаг 6: Проверка и подготовка нового цилиндра сцепления

• Перед установкой нового цилиндра сцепления проверьте его на наличие повреждений или дефектов. Убедитесь, что новый цилиндр совместим с вашим автомобилем и имеет соответствующие размеры и характеристики.
• Если требуется, нанесите смазку на контактные поверхности нового цилиндра сцепления для облегчения движения и предотвращения коррозии.

Шаг 7: Установка нового цилиндра сцепления

• Аккуратно вставьте новый цилиндр сцепления в его положение, следуя правильной ориентации и порядку компонентов.
• Закрепите новый цилиндр сцепления, установив и затянув крепежные элементы, которые вы сняли на шаге 4.

Шаг 8: Подключение шлангов и соединений

Подсоедините гидравлические шланги к новому цилиндру сцепления, обратив внимание на правильные соединения и крепежные элементы. Затяните соединения достаточно плотно, чтобы предотвратить утечку, но не перетягивайте их

Шаг 9: Проверка и завершение

• Проверьте, что все соединения и крепежные элементы надежно закреплены.
• Если вы отключали гидравлическую систему, заполните ее гидравлической жидкостью в соответствии с рекомендациями производителя.
• Включите аккумулятор, подключив отрицательный клеммный зажим.
• Проверьте работу системы сцепления, нажимая на педаль сцепления несколько раз. Убедитесь, что педаль чувствуется устойчивой и отзывчивой.

Установка нового цилиндра сцепления может быть сложной задачей, поэтому, если у вас нет опыта или уверенности в своих навыках, рекомендуется обратиться к профессиональному механику для выполнения этой работы.
