Ремонт шаровой опоры
Стоит ли ремонтировать поврежденную деталь, когда менять шаровые опоры при любом раскладе проще и безопаснее. Тем более, что стоит деталь недорого (всего 500-1000 руб., в зависимости от модели) и делать это нужно не часто. Да и на многих современных иномарках данный узел необходимо менять в сборе.
Теперь конкретно по ремонту. Он подразумевает замену изношенных частей опоры на новые. Обычно меняют полимерную вставку и защитник, но в последнее время в магазинах появились ремкомплекты и с другими запасными частями. Однако качество этих узлов не всегда бывает высоким, часто под известными названиями продается низкосортный «китай».
Подвижный шарнир — элемент подвески, который нельзя спускать со счетов. Неисправная шаровая может привести к печальным последствиям, и виноватым окажется сам водитель, упустивший начальные признаки повреждения. Вот чем грозит поломка: колесо автомобиля выворачивается наружу, что на большой скорости приводит к аварии. Машину остановить невозможно, по инерции она проедет еще некоторый путь, и неизвестно обо что ударится.

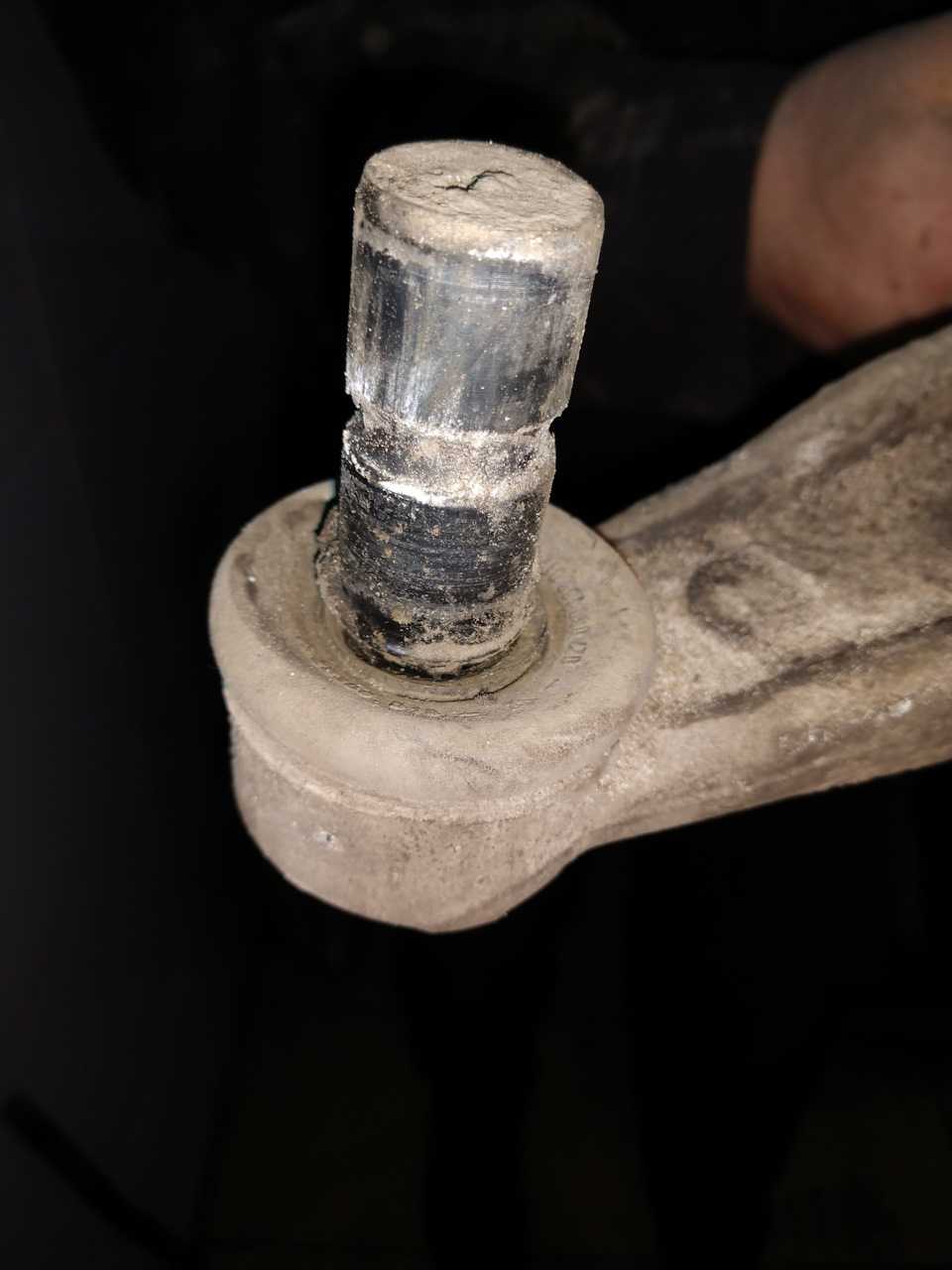

Причины неисправности шаровой
Существует ряд типовых причин, по которым шаровая опора приходит в негодность. Среди них:
Помните, что причины неисправностей шаровой опоры не появляются в одночасье. Исключением может быть лишь изначально бракованная деталь (например, с трещиной на корпусе), однако вероятность этого достаточно мала. Поэтому нужно диагностировать шаровую еще на начальном этапе поломки. А при покупке также лучше не скупиться и заплатить чуть больше, ведь чем деталь дороже тем, она будет более износостойкой (в большинстве случаев). Главным их отличием является качество материала, тип и количество используемой смазки, а также стойкость на разрыв.

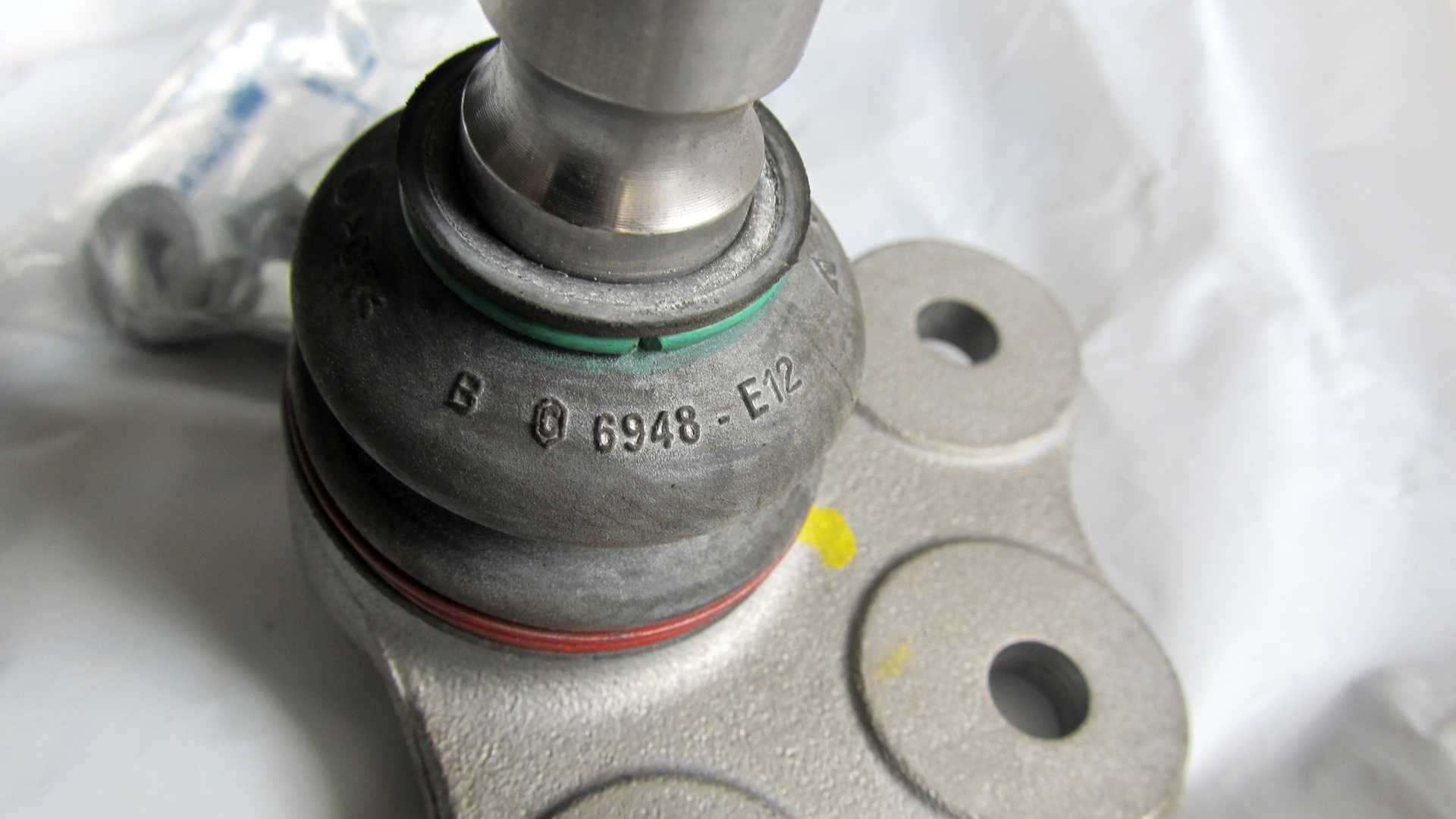

Проверка новой шаровой опоры
Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.
Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!
Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.
Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.
Заключение
Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!
Основные неисправности подвески автомобилей Опель 21.02.2020 13:30
Здесь мы приведем основные неисправности автомобилей Опель, касающиеся именно подвески, начнем с автомобилей
Астра-Н 2004-2014, Zafira-B 2005-2014,
На заводе на этот автомобиль ставятся ступицы SKF (Италия), эти же ступицы мы рекомендуем использовать при ремонте, т.к. недорогие, китайские ступицы (дешевле 5 тыс.руб.) ходят недолго, и страдают от выхода из строя как механической части, так и датчика АБС.
Стоимость запчасти 7000 руб, замена 1000руб.
Замена передних амортизаторов стоит 2500 руб на Астре и 3000 руб. на Зафире. Передние амортизаторы меняются вместе с опорными подшипниками, стоимость комплекта запчастей 10100 руб.
Замена задних амортизаторов стоит 1000 руб, стоимость пары амортизаторов 5600 руб.
При выходе из строя шаровой опоры (обычный шаровый шарнир) появляются неприятные бряки при движении
Сайлентблоки выходят из строя в основном задние (при выходе из строя переднего сайлентблока мы рекомендуем поменять рычаг). неисправный сайлентблок влияет на курсовую устойчивость автомобиля на скоростях от 80 км/ч, колесо как-бы гуляет вправо-влево на небольшой угол. При полном разрушении сайлентблока появится сильный стук при проезде ям
Для ремонта мы используем продукцию только именитых брендов. Стоимость Запчасти (за пару) 3,4 тыс.руб, замена 3 тыс.руб.
OPEL ASTRA-J, Zafira-C, Chevrolet Cruze, Orlando
Замена механизма Ватта стоит 1200 руб. сам механизм 2000 руб.
ОПЕЬ Корса-Д
Хочу заметить. что этот малышь от опеля обладает очень надежной подвеской и вложения в обслуживание данного автомобиля в несколько раз ниже. чем обслуживание Астры или Зафиры. Не смотря на это. неисправности случаются и с этим автомобилем.
Расскажу лишь о самых характерных.
Опель Антара и Шевроле Каптива
По сути эти автомобили являются клонами друг-друга. и отличаются, в основном, панелями кузова.
Особенности этих машин в том. что
1) Задний сайлентблок переднего рычага выполнен в алюминиевом корпусе и выглядит очень мощно. но не
2) Выходят из строя сайлентблоки задних кулаков. Наши китайские товарищи научились выпускать их отдельно. тогда как в оригинале эта запчасть идет только в сборе с задним кулаком. Но по нашему опыту замена этих сайлентблоков бесполезна, т.к при проведении экспериментов с сайлентблоками фирм Фебест, ВТР, Точка опоры, положительного результата достигнута не было. В нашем сервисе мы предложим поменять кулак в сборе. ибо это надежно и правильно.
Как определить неисправность шаровой
Оптимальным вариантом станет посещение автосервиса, где есть необходимое оборудование и специалисты. Правда, не всех такой вариант устраивает, ведь каждый раз надо платить за услугу — за диагностику шарнира берут мало, но по карману россиян с низким достатком, это бьет все равно.
Второй способ, как определить износ — прослушать самому, как реагирует на раскачку шаровая. В этом деле нужен помощник, который будет раскачивать машину из стороны в сторону, перпендикулярно движению. Вы же должны прислушаться к стукам и определить, откуда они идут.

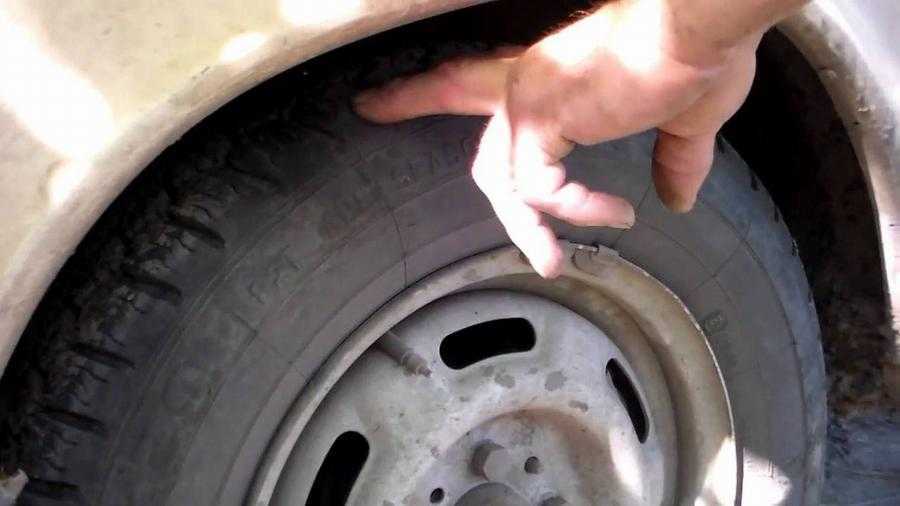

Еще как можно понять, что пора менять шаровую опору: поддомкратить автомобиль, выжать тормоз и начать качать колесо от себя и на себя. Стуки укажут на проблему с опорой. Также можно использовать монтировку. Автомобиль опять поднимается на домкрат, после чего плоский конец монтажной лопатки помещается между осевой цапфой и рычагом. Помощник вращает руль, вы давите на ломик, и люфт сам дает о себе знать.

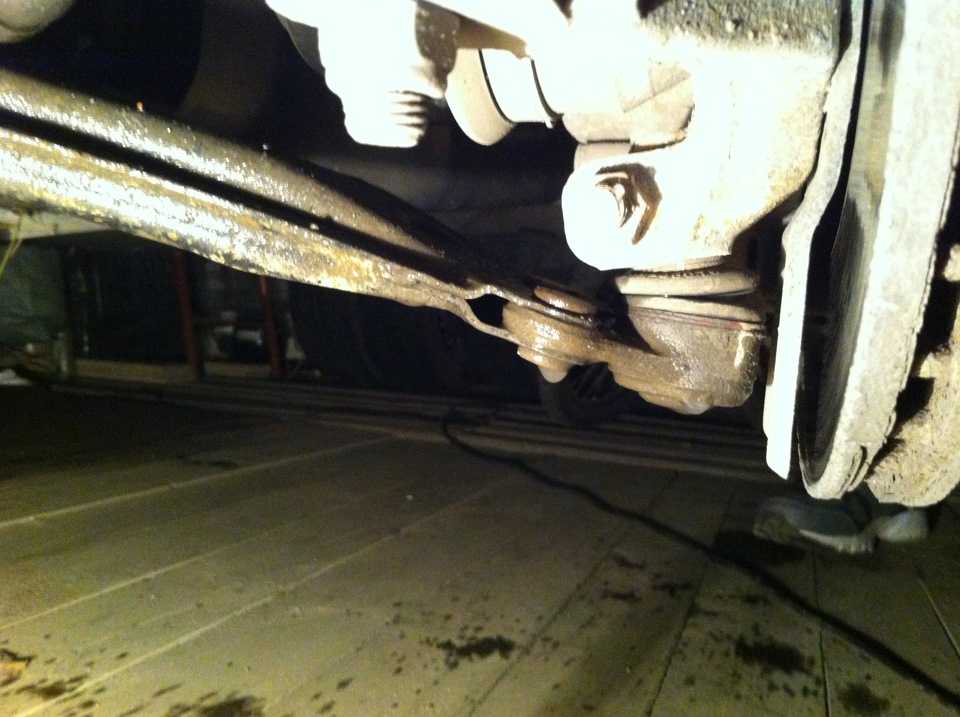

Проверка шаровой опоры
Теперь вы узнали, как определить неисправность, что не мешает вам регулярно проверять шарнир на исправность. Если не получается, тогда обратитесь в СТО к профессионалам.
Самостоятельная диагностика опор
Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:
В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.
Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.
Порядок действий такой:
При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента
Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.
С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.
Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.
Как выбрать шаровые опоры для OPEL ASTRA G седан 1.6 16V?
Как часто менять шаровые опоры?
В целом шаровая опора является очень прочной деталью, необходимость ее замены возникает, как правило, небыстро и только по мере износа полимерного вкладыша. Однако, в случае повреждения пыльника опоры, вода и грязь очень быстро приведут к тому, что вкладыш будет стираться и в опоре появятся люфты. Срок износа опоры также зависит от состояния дорог на которых эксплуатируется автомобиль и стиля вождения его владельца, т.к. опора помимо прочего несет вертикальную нагрузку. В условиях не очень качественного дорожного полотна, опора на OPEL ASTRA G седан 1.6 16V, как впрочем, и на любом другом автомобиле может потребовать замены при пробеге до 40-50 тыс. км. На износ опор обязательно укажут стуки, возникающие при переезде препятствий, попадании в ямы. Состояние опор можно проверить вывесив автомобиль и проверив наличие люфта с помощью подручного инструмента. Если игнорировать износ опор, то, в конечном итоге, опора может разрушиться, а автомобиль попасть в ДТП.
Какие опоры выбрать?
На сегодняшний день перед владельцем автомобиля всегда встает вопрос какие шаровые опоры выбрать — оригинальные или аналог? Наиболее предпочтительным вариантом всегда было приобретение оригинальных опор для OPEL ASTRA G седан 1.6 16V. Шаровые опоры производят все изготовители элементов подвески. Качественный бренд, выпускающий шаровые опоры, которые по своим характеристикам на 100% соответствуют параметрам, которые были заложены в конструкции (размеры, состав металла стержня, прочность и долговечность полимерного вкладыша, форма и состав резины пыльника), позволяет забыть о замене опоры на срок до 50-80 тыс. км. К таким брендам относятся Moog, Lemforder, RTS и другие. В случае же приобретения самых дешёвых вариантов, возможно данную деталь придется снова менять уже через 10-20 тыс. километров.
Можно ли заменить шаровую опору самому?
Процедура замены шаровых опор описана на множестве интернет-ресурсов и в любом руководстве по ремонту для OPEL ASTRA G седан 1.6 16V. Процедура замены занимает 40-60 минут. В зависимости от конструкции подвески, опора может меняться отдельно, а может только в сборе с рычагом. Опоры рекомендуется менять сразу в паре – на обоих колесах одновременно.
Что если не менять шаровую опору?
Износ и выход из строя шаровой опоры грозит потерей управляемости автомобиля и может привести к аварийной ситуации. Необходимо регулярно проводить техническое обслуживание автомобиля, в процессе которого проверять состояние опор. Если опора изношена, ее нужно в скорейшем порядке менять.
Как подобрать опору для OPEL ASTRA G седан 1.6 16V?
Подобрать шаровую опору для OPEL ASTRA G седан 1.6 16V, как и другие запчасти, можно либо в оригинальном каталоге, либо в каталоге заменителей. Если есть сомнения в правильности подбора шаровых опор OPEL ASTRA G седан 1.6 16V — сделайте запрос подбора опор по VIN автомобиля у нас.
Симптомы и причины износа элементов
Во время езды изношенная шаровая опора проявляет себя следующим образом:
Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.
Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

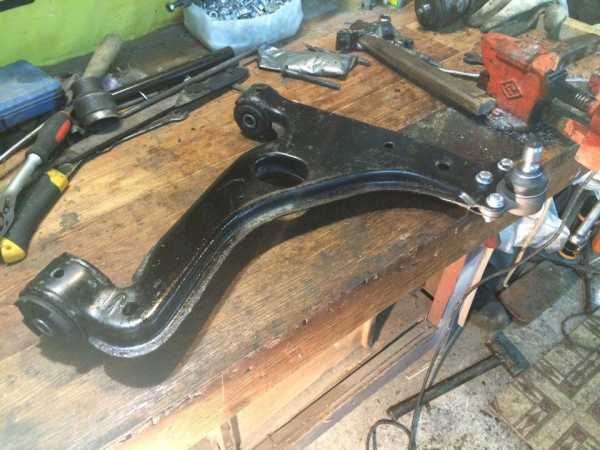

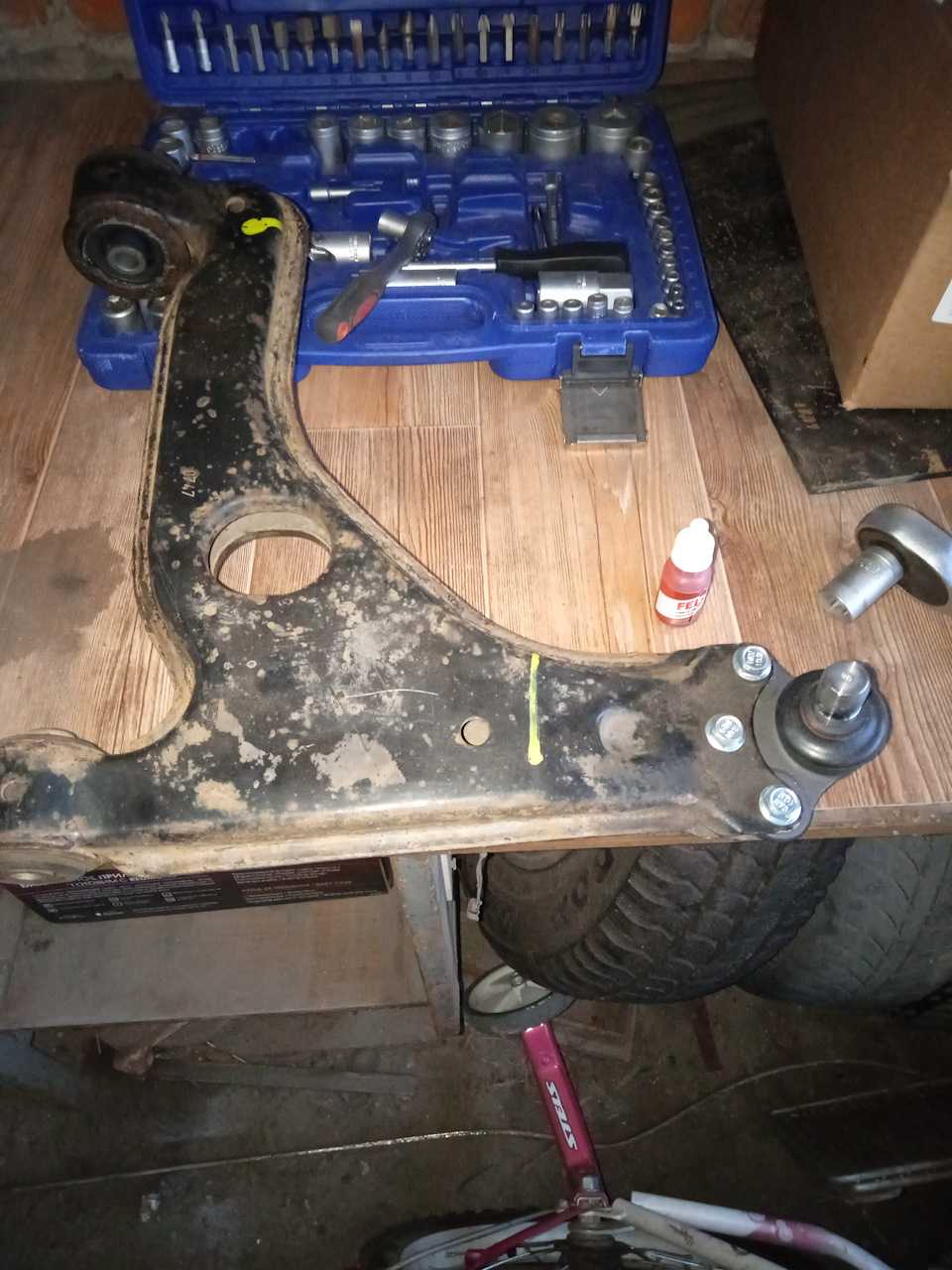

Замена сайлентблоков+шаровые Opel Astra h — бортжурнал Opel Astra Кварц 2006 года на DRIVE2
Бывший хозяин отдал комплект сайлентблоков передних рычагов и шаровые опоры, были выходные решил заменить.
Описывать подробнее нечего просто выложу побольше фото. нижний рычаг держиться на трех болтах, все откручиваеться легко главное нужна головка на 18 и ключь на 18
Кто подскажит это родные шаровые ?!
Что интересно с пасажирской стороны было лучше чем с водительской, один сайлентблок вообще был оторван фото прилагаю
Все чистим, смазываем и ставим новое
Рычаг затягивать нужно под нагрузкой (хотя все это уже знают) так как у меня нету ямы использовал домкрат
После проехался если чесно нечего не изменилось, ну как было увиденно один сайлентблок был рваный и шаровые уже были уставшие хоть не зря выходные потратил
Цена вопроса: 3 800 ₽ Пробег: 274200 км
Руководства на все автомобили
1. Введение
2. Руководство по эксплуатации
3. Текущее обслуживание
4. Двигатель
5. Системы охлаждения, отопления
6. Системы питания и выпуска
7. Электрооборудование двигателя
8. Ручная коробка передач
9. Автоматическая трансмиссия
10. Сцепление и приводные валы
11. Тормозная система
12. Подвеска и рулевое управление
12.0 Подвеска и рулевое управление
12.1 Спецификации
12.2 Снятие и установка поворотного кулака
12.3 Проверка состояния и замена ступичной сборки
12.4 Снятие и установка переднего подрамника
12.5 Снятие, восстановительный ремонт и установка стойки передней подвески
12.6 Снятие и установка переднего стабилизатора поперечной устойчивости
12.7 Снятие, восстановительный ремонт и установка нижнего рычага передней подвески
12.8 Замена нижней шаровой опоры
12.9 Снятие и установка задней ступичной сборки
12.10 Проверка состояния и замена подшипников задних колес
12.11 Снятие, проверка состояния и установка заднего амортизатора
12.12 Снятие и установка винтовых пружин задней подвески
12.13 Снятие и установка торсионной балки задней подвески
12.14 Замена резинометаллических шарниров продольных рычагов торсионной балки
12.15 Система регулировки дорожного просвета задней оси — общая информация и регулировка
12.16 Снятие и установка воздушного клапана и магистрали регулятора дорожного просвета задней оси (модели Универсал)
12.17 Снятие и установка рулевого колеса
12.18 Снятие и установка рулевой колонки
12.19 Снятие, проверка состояния и установка промежуточного вала рулевой колонки
12.20 Замена защитных чехлов картера рулевого механизма
12.21 Снятие и установка рулевого механизма
12.22 Снятие и установка рулевого насоса
12.23 Удаление воздуха из гидравлического тракта ГУР
12.24 Снятие и установка наконечников рулевых тяг
12.25 Снятие и установка рулевой тяги
12.26 Углы установки колес
13. Кузов
14. Бортовое электрооборудование Ссылки на другие сайты
Проверка пыльника шарового шарнира
В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины. Пыльник, по большому счету, является расходным материалом и подлежит периодической замене
В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку
Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.
Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой. А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами)
А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).
Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.
Как проверить исправность нижней шаровой
Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.
Проверка нижних шаровых на подъемнике
Проверка шаровой видео инструкция
Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:
Проверка нижней шаровой опоры на машине без подъемника
Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.
Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.
Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

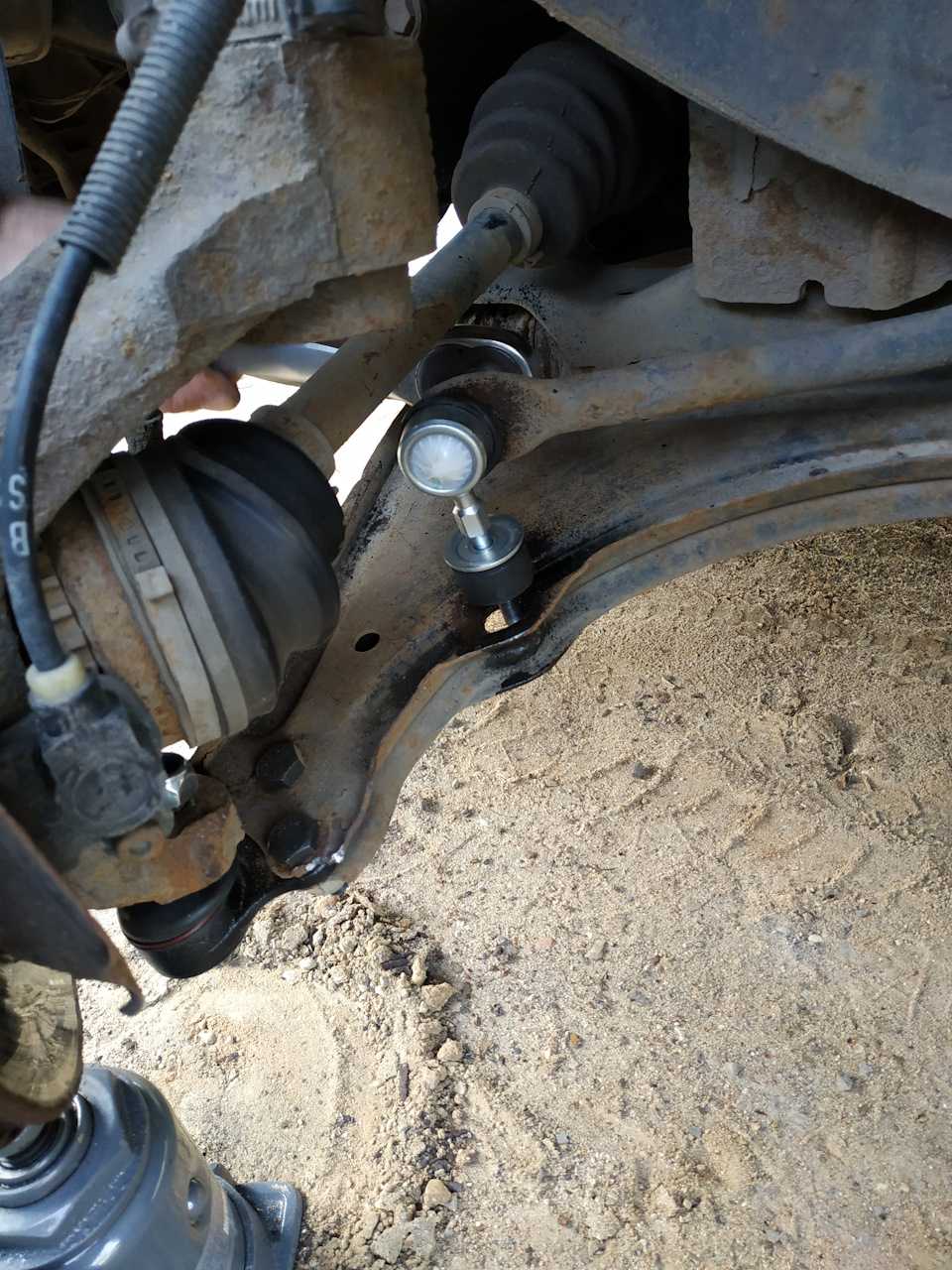

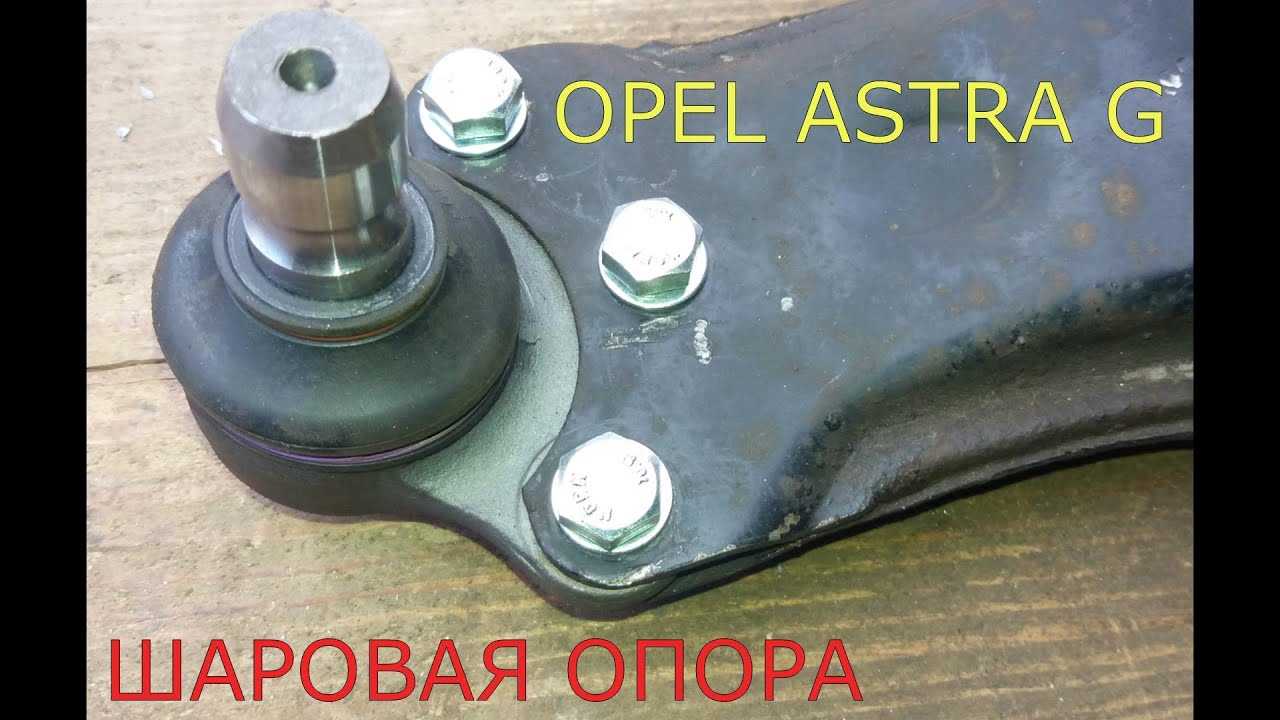

Подробная инструкция по замене шаровой опоры Opel Astra G для начинающих
Замена шаровой опоры в автомобиле Opel Astra G может показаться сложной задачей, особенно для начинающих автомехаников. Однако, с помощью этой подробной инструкции, вы сможете справиться с этой задачей самостоятельно
Важно помнить, что замена шаровой опоры может потребовать некоторых специальных инструментов и навыков в автомобильном ремонте
Шаг 1: Подготовка
Прежде чем приступить к замене шаровой опоры, вам потребуется подготовить автомобиль. Приподнимите переднюю часть Opel Astra G с помощью гидравлического домкрата и подставьте под нее подходящие колодки. Убедитесь, что автомобиль находится на ровной и устойчивой поверхности.
Шаг 2: Снятие колеса
С помощью гаечного ключа открутите гайки утилизационных колес и снимите колеса. Это позволит вам получить доступ к шаровой опоре и выполнять замену.
Шаг 3: Отсоединение стабилизаторa
Отсоедините стабилизатор от шаровой опоры с помощью подходящего инструмента, например, торцового ключа. Это позволит вам полностью удалить старую шаровую опору.
Шаг 4: Снятие шаровой опоры
С помощью специального инструмента, такого как отрывной ключ шаровой опоры, снимите старую опору с автомобиля. Убедитесь, что все элементы старой опоры полностью удалены.

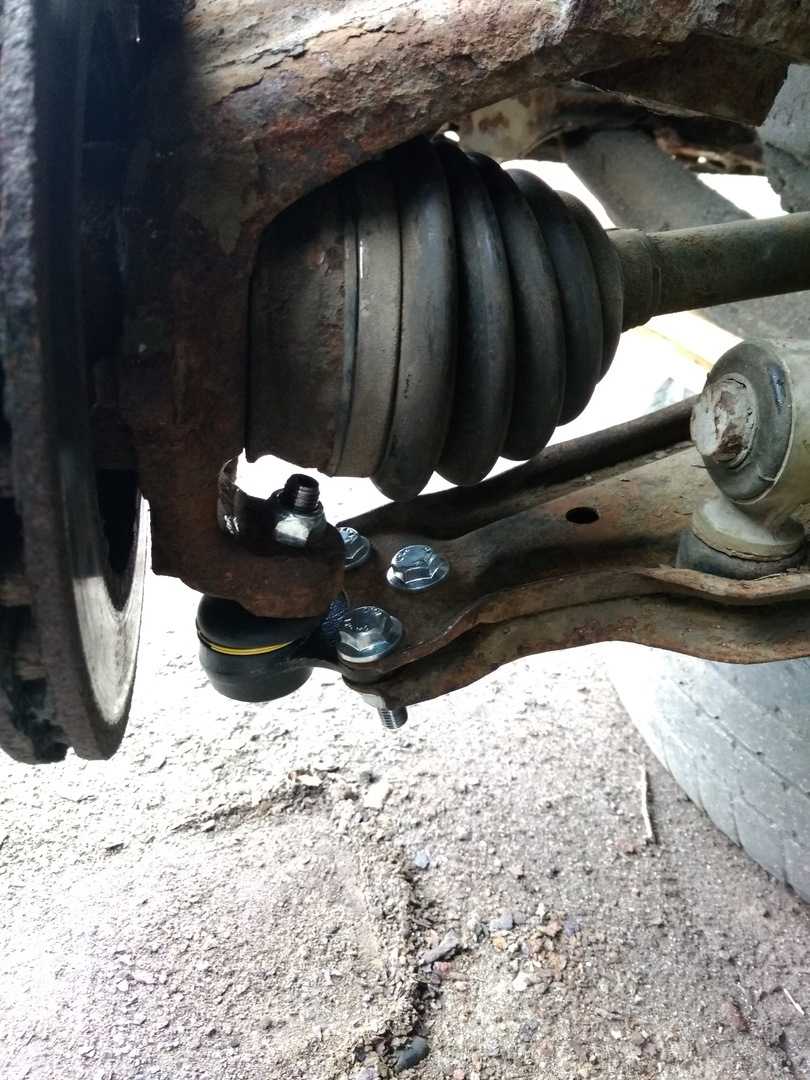

Шаг 5: Установка новой шаровой опоры
Установите новую шаровую опору на свое место и закрепите ее с помощью специального инструмента. Убедитесь, что опора правильно выравнена и закреплена.
Шаг 6: Повторение процесса для другой стороны
Повторите все описанные действия для другой стороны автомобиля. Убедитесь, что замена шаровой опоры произведена одновременно на обеих сторонах, чтобы обеспечить равномерность работы системы подвески.
Следуя этой подробной инструкции, вы сможете самостоятельно заменить шаровую опору в автомобиле Opel Astra G. Однако, если у вас есть сомнения или опасения, рекомендуется обратиться к профессиональному автомеханику.
Сказ о том, как я зря поменял шаровую. — бортжурнал Opel Astra ✪☭✪ASTRAL✪☭✪ 2008 года на DRIVE2
И снова приветствую тебя мой дорогой друг. Сегодня речь пойдет о том как я безрезультатно поменял шаровую опору. Усаживайся поудобнее и внимай)В один прекрасный и солнечный день что то стало стучать у моей повозки справа. Удивился я, так как пробег вроде не большой, а подвеска вроде надежная. Покатавшись пару дней и прислушиваясь я выявил ( я же сам себе диагност от бога))) это однозначно шаровая стучит ибо на предыдущей моей адской колеснице стучала так именно она. Ну и я не будь скрягой заказал ее в магазине буржуйском за 500 с копейками наших будь они не ладны деревянных рублей. Приторанили мне ее через пару лун и поехал я эту чертовщину побеждать в место райское да теплое под названием гараж. Вобщем труд тот не так уж и прост оказался. Снял колесо, открутил болт держащий шаровую, чудодейственной монтажкой выковырял её из места держащего, да и давай рычаг откручивать ибо шаровая та на заклепках держится. Открутил я два болта чертовых ( скажу сразу удобства там нет их откручивать, вспомнил всех инженеров до седьмого колена) и снял рычаг. Далее дружок тебе понадобится дрель, она же шуруповерт, и сверло на 10мм. И впуть высверливать эти заклепки проклятущие. Высверлил? Молодец! Теперь ставь новую шаровую штуковину за место старой и болтами затяни чтоб крепко было, тремя штуками. Далее прикручиваем рычаг на место(вспоминая все тех же инженеров) да до конца не тяни со всей силушки богатырской. Заводи шаровую на место( я пользовал еще одно изобретение человеческое по именем домкрат) и крути со всей дури болтом её не жалеючи. Далее тем же изобретением, домкратом тобишь, подми рычаг как будто у тебя колесница на колесах стоит, да и затягивай болты эти бесовские крепящие рычаг. Затем одевай колесо и шуруй на сход развал. Вот и делов то.Пы.Сы: Хреновый все-таки из меня диагност, ибо когда выехал стук не пропал. Как позже оказалось это стойка стобилизатора будь она не ладна приказала долго жить.
Пы.Сы2: Сначала диагностика потом ремонт. По другому никак.
До новых встреч дружок;-)
Подшипник передней ступицы
Примечание: — Ниже описаны снятие и установка подшипника передней ступицы с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом. — Ступица, подшипник и датчик частоты вращения ABS представляют собой неразборной узел. В случае неисправности подшипника или другого элемента узла необходимо заменить всю ступицу в сборе. — При выходе из строя подшипника одной из ступиц рекомендуется заменять обе ступицы одновременно.
Снятие
1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).
2. Отворачиваем колесные болты и снимаем переднее колесо.
3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).
4. Ключом с головкой на 32 ослабляем затяжку гайку крепления ступицы (при необходимости нажимаем на педаль тормоза, чтобы зафиксировать ступицу от проворачивания).
Примечание: Если нажатие на педали тормоза является недостаточно, то зафиксируйте ступицу от проворачивания, удерживая ее монтировкой или монтажной лопаткой, заправленной между двумя временно ввернутыми колесными болтами.
5. В зависимости от того, с какой стороны меняем подшипник передней ступицы, поворачиваем колесо до упора вправо или влево. В нашем случае — вправо.
6. Ключом с головкой на 18 отворачиваем два болта крепления скобы-держателя тормозного суппорта. Извлекаем тормозной шланг из держателя на жгуте проводов датчика частоты вращения ABS.
7. Далее слегка прижимаем тормозные колодки к диску, для этого перемещаем поршень колесного цилиндра внутрь цилиндра: вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.
Примечание: При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.
8. Снимаем скобу-держатель в сборе с тормозным суппортом и колодками с тормозного диска. Подвешиваем скобу при помощи подходящей толстой проволоки за элемент подвески.
Внимание: Скобу-держатель тормозного суппорта необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда она будет снята с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к тормозному суппорту. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости. Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Шаг 5: Отсоединение шарнира рулевой трапеции
1. Поднимите автомобиль на подходящую стойку или используйте гидравлический домкрат для обеспечения доступа к нижней части передней подвески.
2. Проверьте, обеспечена ли поддержка автомобиля на нужном уровне.
3. Снимите крышку ступицы с помощью отвертки или другого подходящего инструмента. Будьте осторожны, чтобы не повредить крышку.
4. Ослабьте гайку наружного шарового шарнира рулевой трапеции с помощью подходящего ключа или гаечного ключа. Не снимайте гайку полностью в данном шаге.
5. Используя специальный инструмент для разъединения шарового шарнира, разъедините его с рулевой трапецией. Если у вас нет специального инструмента, можно использовать рычаг или подходящий инструмент для разъединения шарнира.
6. Проверьте, чтобы шаровой шарнир рулевой трапеции был полностью отсоединен и свободен от рулевой трапеции.
7
Осмотрите шарнир и обратите внимание на возможные повреждения или износ. Если шаровой шарнир рулевой трапеции выглядит поврежденным или изношенным, рекомендуется заменить его новым
8. Установите новую шаровую опору, следуя процессу в обратном порядке.
