Как проверить ремень грм

Какие факторы влияют на частоту замены ремня ГРМ

Необходимость замены ремня ГРМ

Согласно регламенту по проведению ТО, менять ремень газораспределительного прибора нужно не позднее 75 тыс. км пробега. На деле, если учитывать качество расходных материалов на отечественные автомобили, рекомендуется осуществлять замену не реже 45–55 тысяч километров пробега. Невыполнение регламента приводит к необходимости серьезного ремонта двигателя. Обрыв ремня (срезание зубьев, перескакивание) неизбежно сведется к тому, что клапаны будут повреждены в результате сильного удара о поршни. Более того, возможно, понадобится замена не только клапанов, но и всей поршневой группы

Потому важно хотя бы не реже одного раза в 15 тыс. км осматривать ремень на наличие трещин, следов масла и т.д. Для лучшего понимания важности замены ГРМ необходимо знать, как он функционирует

За счет ремня крутящий момент двигателя через коленвал передается на распредвал (на несколько распредвалов – в случае 16-клапанного мотора)

Для лучшего понимания важности замены ГРМ необходимо знать, как он функционирует. За счет ремня крутящий момент двигателя через коленвал передается на распредвал (на несколько распредвалов – в случае 16-клапанного мотора). В свою очередь, распределительные валы отвечают за синхронность фаз газораспределения

Если ремень рвется, нарушается правильная работа не только ГРМ, но и всего механизма. Даже при небольшом проскальзывании ремня будет наблюдаться сдвиг фаз, соответственно, работа двигателя будет нарушена

В свою очередь, распределительные валы отвечают за синхронность фаз газораспределения. Если ремень рвется, нарушается правильная работа не только ГРМ, но и всего механизма. Даже при небольшом проскальзывании ремня будет наблюдаться сдвиг фаз, соответственно, работа двигателя будет нарушена.

Ситуация складывается следующая: мощность значительно снижается, двигатель перегревается, расход топлива и масла резко увеличивается. Если же ремень попросту порвётся, это приведет к тому, что клапаны выпуска и впуска откроются перед поршнем. В результате произойдет их повреждение. Такое развитие событий приводит к капитальному ремонту двигателя. Если подобное происходит в дороге, водителю нужно вызывать эвакуатор, а это дополнительные расходы. Чтобы лишний раз не рисковать, необходимо своевременно проводить замену всех неисправных деталей и расходных материалов механизма ГРМ.

Как выбрать качественный ГРМ

При выборе газораспределительного механизма (ГРМ) для вашего автомобиля следует обращать внимание на несколько важных факторов, которые помогут выбрать качественный продукт:

Бренд и производительность: выбирайте продукцию известных и надежных производителей

Обратите внимание на отзывы других владельцев автомобилей и мнения специалистов.

Материалы: качественный ГРМ должен быть изготовлен из высококачественных материалов, которые обеспечивают долговечность и стабильную работу. Например, зубчатый ремень может быть выполнен из резины, стекловолокна или арамидных волокон.

Комплектность: убедитесь, что ГРМ поставляется в полном комплекте, включая зубчатый ремень, натяжной ролик, направляющую ролик и прочие детали

Некоторые производители могут предлагать различные варианты комплектации, которые могут отличаться по стоимости и функциональности.

Гарантия: проверьте наличие гарантии от производителя или продавца. Это поможет защитить вас в случае обнаружения дефектов или неисправностей в ГРМ.

Стоимость: выбирайте ГРМ средней ценовой категории. Слишком дешевые продукты могут быть низкого качества, а слишком дорогие – не всегда оправдывают свою стоимость.

В целом, выбирая газораспределительный механизм для своего автомобиля, стоит обратиться к специалистам или проверенным поставщикам запчастей. Это поможет избежать ошибок при выборе и обеспечит безопасность и надежность вашего автомобиля.

Неисправности ГРМ на Гранте и методы устранения

Поломки распределяющего устройства в запущенных случаях могут привести к выходу из строя силовой установки. Этого можно избежать, если своевременно осматривать все элементы газораспределения и вовремя устранять дефекты и поломки.

Основные признаки неисправностей и порядок действий

Причина	Вариант устранения
Двигатель не развивает максимальную мощность, недостаточная динамика.
Нарушение зазоров между толкателем и кулачками распределительного вала.	Регулировка зазоров.
Зазор между седлом и клапанами.	Шлифовка седел, замена клапанов.
Неустойчивая работа мотора, часто глохнет.
Нарушение зазоров толкателей и кулачков.	Регулировка зазоров.
Прогорели или деформировались клапаны.	Замена изношенных элементов.
Расход масла вырос.
Износ или деформация прокладок клапанов.	Замена прокладок.
Износ клапанов или направляющих втулок.	Замена клапанов или направляющих.
Стучат клапаны.
Большой зазор между кулачками распределительного вала и рычагами привода.	Выставить правильный зазор.
Пружина вышла из строя.	Сменить пружину.
Большой зазор стержня и направляющего.	Замена изношенных элементов, ремонт и шлифовка ГБЦ.
Износ кулачков распредвала.	Замена распредвала.
Шумит ремень привода.
Ослабло натяжение ремня.	Натянуть ремень.
Износ ролика-натяжителя.	Замена детали.
Клинит шток натяжителя.	Устранить заклинивание.
Шумит распредвал.
Изношены кулачки и рычаги распредвала.	Замена.
Изношены подшипники.	Замена подшипников.
В цилиндрах снижена компрессия.
Прогорели клапаны.	Установить.новые.клапаны.
Неплотное прилегание клапанов к седлам.	Шлифовка седел и клапанов.

Диагностика неисправностей ГРМ – сложная процедура. Признаки могут указывать и на иные узлы и агрегаты. Чтобы точно определить причину поломки, необходимо демонтировать головку блока цилиндров. В условиях частного гаража такая процедура достаточно трудоёмкая, к тому же необходимо обладать специальными навыками и оборудованием.

Признаки износа ремня ГРМ

Инструкция по проведению работ

Замена ремня на 2190 чем чем отличается от его замены на 16-клапанном агрегате. Ниже приведена инструкция для первого типа мотора, нашему клиенту остается отличия от второго будут рассмотрены отдельно. В начале нужно снять плюсовой провод с батареи аккумуляторной и отсоединить разъем от датчика положения коленчатого вала.

KEY-DOP

Затем снять защитный кожух механизма ГРМ и отложить его в сторону. С целью исключить ошибки для установки нового ремня, нужно совместить метки на корпусе двигателя с риской на шестерне распределительного вала. Это можно сделать, вращая рожковым или накидным ключом за болт, удерживающий шкив на коленчатом валу двигателя, при этом не забыть включить нейтраль на коробке передач.

Второй способ, с помощью подвешенного колеса, был описан выше. Когда метки совпали, надо извлечь резиновую пробку, находящуюся на коробке скоростей и открыть смотровое окошко. В нем виден маховик, риска на нем тоже должна совпасть с прорезью на корпусе. Следующий этап — снятие ремня со шкива привода генератора. Для этого надо ослабить нижний болт крепления этого агрегата, а верхний — открутить и вытащить.

Тогда корпус генератора можно подать вперед и снять ремень со шкивов. Тут же, используя момент, можно обследовать снятый ремень на предмет дефектов и повреждений, а при необходимости — поменять. Далее следует операция по ослаблению болта, удерживающего шкив коленчатого вала. Очень часто бывает, что просто так накидным ключом это сделать не получается, особенно после заводской затяжки. Есть несколько способов.

1. В смотровое окошко маховика вставить плоскую мощную отвертку либо монтировку, заблокировав его. Удерживая отвертку правой рукой, левой ослабить болт шкива ключом на 17 мм.
2. Если есть помощник, процедура очень упрощается. Один включит 4 передачу, нажмет и будет удерживать педаль тормоза, в это время второй — откручивать шкив. Так делать гораздо удобнее, обе руки свободны для работы.
3. Некоторые автолюбители надевают на болт шкива накидной ключ и упирают его в какой-нибудь элемент кузова или подвески, после чего проворачивают коленчатый вал стартером на нейтральной передаче. Способ достаточно опасный, пользоваться им допустимо в самом крайнем случае, когда ослабить болт не получается другими методами.

Замена ремня грм лада ларгус 8 клапанов.

После того как болт откручен, шкив снимают и рабочую часть протирают ветошью. Затем нужно ослабить болт натяжного ролика, натяжение ремня ослабнет и можно его снимать. Так как ролик тоже следует поменять, его нужно открутить. Последний элемент, который понадобится снять, это нижняя крышка механизма, она крепится к двигателю тремя болтами.

На этом разборка узла закончена. Перед тем как ставить новый ролик и ремень ГРМ, нужно убедиться в том, что вал привода помпы вращается свободно и не подклинивает. В противном случае придется принимать решение по замене насоса охлаждающей жидкости.

Снимок

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Внимание! Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс

км пробега или в случае обнаружения на ремне дефектов

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов.

Во избежание повреждения датчика положения коленчатого вала необходимо снять его.

Шкив привода генератора выкручиваем главный болт шкива генератора

Открутить болт шкива генератора можно обычными ключами, о которых говорилось выше в перечне необходимых инструментов. Если же болт не выходит из шкива генератора, то необходимо выполнить следующие действия:

демонтаж заглушки в картере сцепления

зубья маховика фиксируются монтажной лопаткой, наличие которой обосновывалось перечнем необходимых инструментов.

После выполнения таких действий болт шкива генератора перестанет прокручиваться, так как коленчатый вал будет зафиксирован монтажной лопаткой.

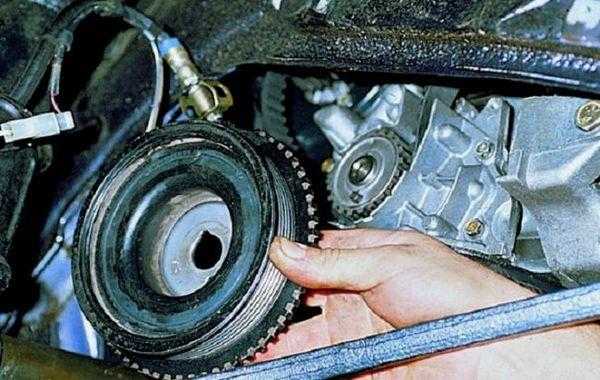

Демонтаж шкива генератора

Демонтаж шкива генератора необходимо выполнить непосредственно после извлечения монтажной лопатки. После того как демонтаж осуществлен, шкив необходимо положить на чистую поверхность. Наличие мусора в агрегатном узле может привести к тому, что он заклинит.

демонтаж нижней крышки привода ГРМ

Процесс демонтажа нижней крышки привода ГРМ осуществляется посредством извлечения трех крепежных болтов. Надеть ремень на шкив Купил ремень на гранту 825, Какой может быть Лада Гранта. Такая конструкция имеет место в моделях двигателей Гранты 21116, а также 11186.

демонтаж ремня ГРМ

Последний этап – демонтаж ремня ГРМ с последующим определением состояния натяжного ролика. Процесс демонтажа ремня происходит в следующем порядке:

снятие ремня ГРМ с распределительного шкива

снятие ремня с коленчатого вала.

Именно на втором этапе ремень ГРМ Гранта демонтируется вместе с натяжным роликом. Проводим визуальный осмотр ролика, в частности определяем внешнее состояние и уровень люфта механизма.

На момент обратного монтажа нижней крышки ГРМ, необходимо отрегулировать натяжение самого ремня.

Причины преждевременного обрыва ремня на Ладе Гранте остаются загадкой, в основу которой ложится не только низкое качество используемого материала в ремне, а также низкое качество сборки агрегатных узлов, через которые проходит ремень ГРМ.

Среди других причин преждевременного обрыва ремня ГРМ можно отметить желание производителя автомобиля угнаться за Евро-3/4. Именно желание подогнать автомобиль к этим стандартам привело к вышеупомянутым негативным моментам в ежедневной эксплуатации автомобиля.

Несмотря на утверждения производителя о качестве Гранта ремень ГРМ и пороге его личного пробега в 200 000 тыс. км, он рвется уже на 70 – 80 тыс. км. Ремень ГРМ Приора/Калина, какой лучше?. Хорошим и достойным решением замены может стать ремень с роликами Gates.

Именно Лада Гранта от приоры ремень ГРМ подойдет к Ладе Гранте и не станет причиной преждевременного выхода из строя. Цена на ремень ГРМ на Гранту позволяет менять его каждые 50 000 тыс. км, что, в свою очередь, снизит вероятность возникновения других статей расходов относительно ремонта клапанов двигателя.

Лада Гранта Лифтбек 2015, двигатель бензиновый 1.6 л., 106 л. с., передний привод, механическая коробка передач — расходники

Лада Гранта, 2014

Комментарии 45

Калина-2, 8 кл. Поменял на 50000 ремень, ролик, помпу и ремень генератора с роликом.Ремень ГРМ в отличном состоянии, как и ролик. А вот помпа уже стала мокрить через дренаж. Пробег сейчас 87000 скоро вторая замена.

Гранта 8кл на 70000порвался.последствия были плачевные

На калине менял на 50ткм. так как 5 лет машине.А вот на гранте на 62… ремень задубел и издавал противный чирикающий звук…

На твоем месте, я бы поменял опорный ролик, на двухрядный, посмотрел состояние натяжного и ремня.www.drive2.ru/l/473867247534736220/

97 к км вкрыли прослушали стетоскопом выдули пыль и закрыли обратно

Менял на 60000 км. Это в самый раз. Раньше если нет показаний не надо менять но и растягивать до 75000 км как по регламенту тоже не рекомендуется.

По какому регламенту?

По тому самому технического обслуживания.

Ни слова там про замену нет. Проверка на каждом ТО, и то только для 8-клапанных.

Замена ремня ГРМ каждые 75000 км. Это ты где так прочитал что не слова про замену?

ТО 74500-75500 талон №6 п.п. 2.1 ” Проверить состояние зубчатого ремня привода ГРМ и работоспособность автоматического натяжителя” (для 8-клапанного двигателя) Где здесь про замену?

Как то не логично. Может и масло не надо менять пока двигателю конец не придет или вовсе машину не обслуживать? Это страница из руководства по ремонту и эксплуатпции автомобилей Lada Granta.

Все логично, машина твоя и как ее обслуживать дело тоже твое. В сервисной книжке необходимый минимум, достаточный по мнению завода. Комплекты ГРМ Гатес рассчитаны на весь срок службы, потому и нет плановой замены, как допустим у ремней генератора. Так что по регламенту замены нет, а руководство по эксплуатации это ни к чему не обязывающая беллетристика, отражающая чье-то субъективное видение вопроса.

По поводу ремня ГРМ не соглашусь. Ничего вечного не бывает это во первых. Во вторых завод по сегодняшний день так и не устранил причину последствий при обрыве ремня ГРМ и почему лично для меня это загадка. О чем тут дальше говорить? Но не один ремень ГРМ не отходит весь срок эксплуатации автомобиля и это даже не обсуждается. И у меня вопрос: какой же срок эксплуатации у автомобиля заложен заводом изготовителем?

Подскажите, будьте добры, какая периодичность замены: ремня ГРМ, ремня привода генератора, фильтра (салона, воздушного, масляного), свечей зажигания, ОЖ, масла двигателя, масла в КПП, тормозной жидкости, датчика кислорода? Как происходит периодическое техническое обслуживание Лада Гранта?

• Сколько нормо часов предусмотрено при третьем ТО на ВАЗ Гранта? – 2 ответа
• Сохраняется ли гарантия после ремонта частника, ВАЗ Гранта? – 1 ответ
• Какие расходные материалы нужно менять после 3-х лет в Лада Гранта? – 1 ответ

Наименование работ	Пробег, тыс. км,
2,0	15	30	45+	60	75+	90	105
Замена ремня ГРМ	—	—	—	—	—	+	—	—
Замена приводного ремня генератора	—	—	+	—	+	—	+	—
Замена воздушного фильтра	—	—	+	—	+	—	+	—
Замена салонного фильтра	—	+	+	+	+	+	+	+
Замена свечей зажигания	—	—	+	—	+	—	+	—
Замена охлаждающей жидкости (или через 3 года, смотря, что раньше)	—	—	—	—	—	+	—	—
Замена масла двигателя и масляного фильтра	+	+	+	+	+	+	+	+
Замена топливного фильтра	—	—	+	—	+	—	+	—
Замена масла в коробке передач	—	—	—	—	—	—	+	—
Замена тормозной жидкости (или через 3 года, смотря, что раньше)	—	—	—	+	—	—	+	—
Замена лямбда-зонда	—	—	—	—	—	+	—	—

Вместе с периодичной заменой деталей также следует время от времени проверять: — затяжку крепежных деталей силового агрегата;

ошибки в системе управления двигателем;

четкость переключения передач и отсутствие посторонних звуков в КПП;

углы установки колес, работу стояночного тормоза и других тормозных механизмов;

натяжение ремня ГРМ и ремня генератора;

уровень тормозной и охлаждающей жидкостей, а также уровень масла;

герметичность шлангов и трубок;

уровень люфта в рулевом управлении и состояние деталей подвесок;

исправность печки и электрообогрева стекол;

состояние шин, дисков и балансировку колес.

LADA > Kalina

Как правильно обслуживать систему ГРМ для продления срока службы ГРМ

Замена ремня ГРМ на двигателе ВАЗ 21127 Лада Гранта своими руками

В отличие от моторов ВАЗ 21126, с которыми разницы практически нет, новые Гранты комплектуются механическими и автоматическими коробками передач без контрольного отверстия в картере КПП. Это усложняет замену ремня, поскольку проконтролировать положение коленвала в ВМТ первого цилиндра практически невозможно с помощью меток (на отливе масляного насоса метки тоже пропали).

Поэтому если у нас есть стрелочный глубиномер (микрометр с индикатором), было бы очень неплохо приобщить его к делу. С помощью прибора будет проще выставить поршень первого цилиндра в ВМТ . В противном случае будем использовать длинную отвертку или что-то в этом роде.

Как бы там ни было, порядок работы у нас следующий:

Выдерживаем температурный режим

Это важно , поскольку натянуть новый ремень правильно у нас не получится. Температура антифриза должна быть 20-25 °С

Только при такой температуре метки на натяжном ролике будут совпадать. Если температура будет в пределах 90 °С, метка уйдет 6 мм в сторону радиатора, а при 0 °С — на 5 мм в сторону лобового стекла. Это нужно учитывать обязательно .
Чтобы зафиксировать коленчатый вал, открутить шкив привода генератора и без проблем слить антифриз, нужно снять стартер. Его можно не отключать. Три гайки — и стартер снят.

Битой Torx T30 откручиваем верхнюю крышку привода ГРМ. Оцениваем состояние привода в целом, в частности, ремня, роликов и шкивов.

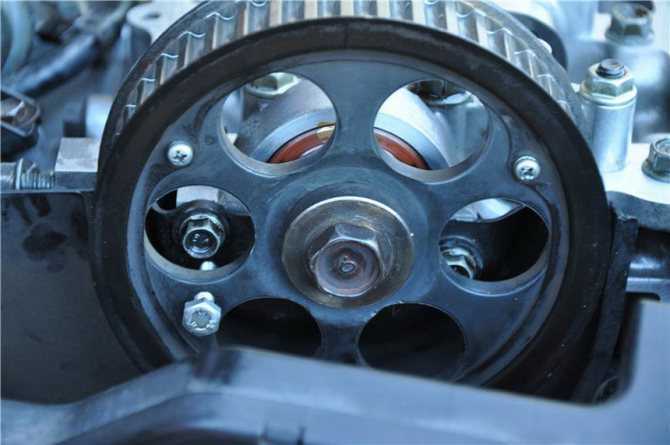

Совмещаем метки 1 на шестернях привода распредвалов с вырезами 2 в задней крышке. Если не получилось с первого раза, проворачиваем коленвал еще на два оборота.

Откручиваем той же битой нижнюю переднюю крышку.

Снимаем ее.

Снимаем шкив привода генератора, предварительно отпустив ремень и сняв его. Для фиксации коленвала используем отверстие под стартер, зубья маховика и мощную отвертку.

Битой Torx E8 откручиваем катушку зажигания первого цилиндра, выкручиваем свечу.

Устанавливаем тонкую длинную отвертку в свечное отверстие и вычисляем верхнюю мертвую точку путем проворота коленвала. Должно получиться примерно так.

Фиксируем шестерни распредвалов. Для этого используем либо специальное приспособление, либо простой деревянный брусок из мягкой породы.

Дальше все просто. Распускаем натяжитель, снимаем ремень ГРМ.

Снимаем обводной и натяжной ролики.

Не теряем шайбы, которые установлены под роликами.

Сливаем антифриз из блока цилиндров с помощью пробки, предварительно закрыв отверстие стартера.
Снимаем помпу. Ставим новую.

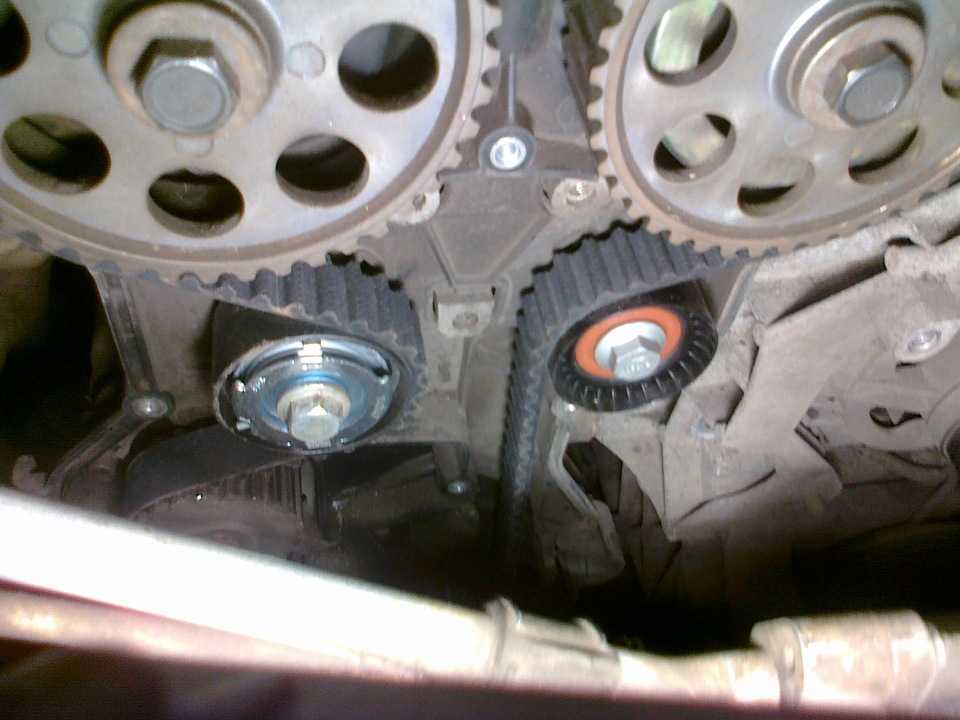

Устанавливаем новые ролики, обводной затягиваем с усилием 125 Н·м, натяжной наживляем, пока не закручиваем до конца.

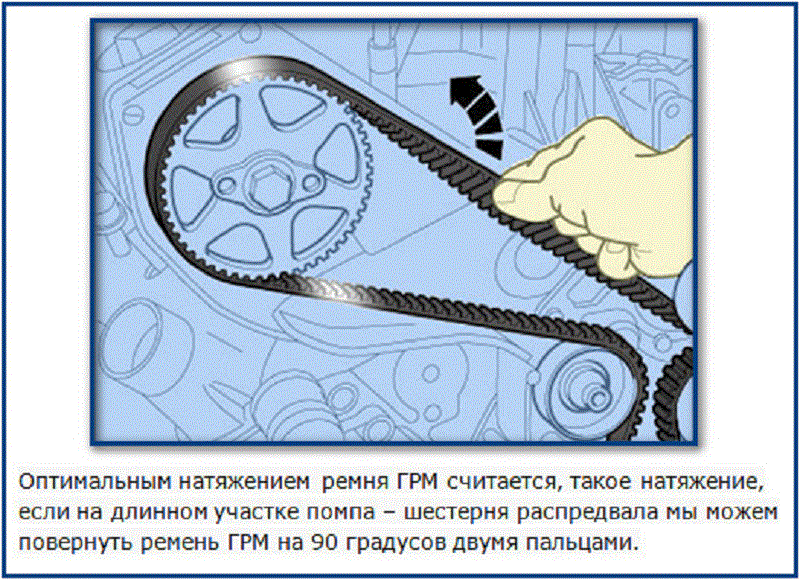

Устанавливаем новый ремень. Регулируем силу натяжения ремня, проворачивая натяжной ролик против часовой стрелки.
Фиксируем натяжной ролик при совмещении меток 1 и 2 на наружной обойме и корпусе ролика.

Затягиваем болт ролика моментом 25 Н·м .

Устанавливаем шкив привода генератора, устанавливаем его приводной ремень и затягиваем болт крепления шкива моментом 110 Н·м.
Проверяем совмещение меток и натяжение ремня, дотягиваем болт натяжного ролика до 41 Н·м.

Ремень и ролики установлены. Осталось проверить моменты затяжки болтов роликов ( 2,3…3,6 кгс.м ) и подтянуть ремень спецключом, либо съемником для стопорных колец (с диаметром губок не более 3,2 мм , головка сменная на 15 мм) до совмещения меток.

Что будет, если не менять и если порвется на ходу

Ремень ГРМ необходимо менять после определенного пробега автомобиля. Владельцы автомобилей, которые игнорируют данные правила эксплуатации, подвергают риску дорогостоящий силовой агрегат. При его обрыве во время движения авто могут серьезно повредиться движущиеся элементы внутри цилиндра. Зачастую из-за этого приходится приобретать новый мотор.

При замене изношенного ремня нужно также менять и помпу системы охлаждения, поскольку эти два элемента работают в тесной связке между собой. Откладывая плановую замену на потом, можно нарваться на серьезные неприятности.

Ременный привод газораспределительного механизма обеспечивает синхронизацию распределительного и коленчатого валов. Благодаря этому, впускные и выпускные клапана открываются и закрываются попеременно. Их траектории не пересекаются.

При лучшем стечении обстоятельств, придется менять отдельные клапана или всю головку блока цилиндра. С другой стороны, существует высокая вероятность того, что из-за серьезных внутренних повреждений двигатель будет невозможно восстановить.

Таким образом, процедура диагностики привода ГРМ не является слишком сложной. Она доступна каждому автомобилисту. Регулярный контроль его состояния позволяет предотвратить возникновение серьезных проблем.

Мне нравится2Не нравится

Характеристики ГРМ Лады Гранты

Механизм распределения газов Lada Granta имеет привод в виде ремня. Подобное устройство знакомо автолюбителям уже давно. Ведь конструкция ГРМ перекочевала с двигателя ВАЗ 2108, который стал основой для всех последующих модификаций силовых установок ВАЗ. На Гранту устанавливается два типа двигателей: 8-клапанный и мотор на 16 клапанов. Газораспределительная система 16-клапанного силового агрегата имеет сложное устройство и увеличенные размеры по сравнению с 8-клапанным. Соответственно, замена ремня ГРМ Гранты усложняется.

Главная особенность 16-клапанного устройства в наличии двух распредвалов, работающих синхронно, параллельно с коленчатым валом. Конструкция находится в головке блока цилиндров. Все три вала синхронизируются посредством ремня с зубчатыми приводами. Главный недостаток ременной передачи ГРМ в ненадежности самого ремня. Во время его обрыва или при перескакивании клапаны встречаются с поршнями и загибаются. Наглядно строение 16-клапанного ГРМ представлено на фото.

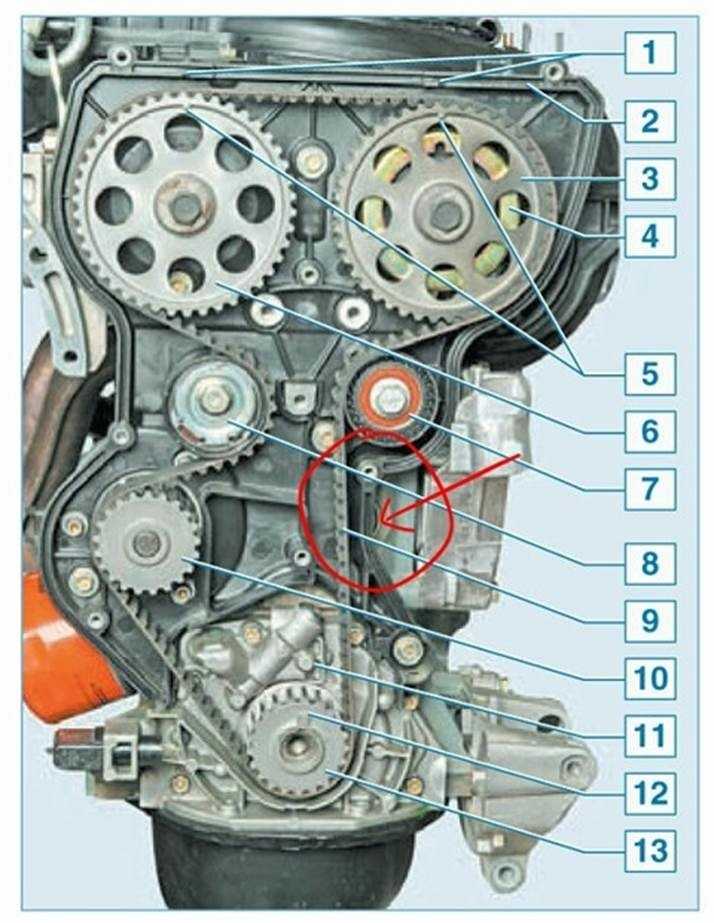

16-клапанный агрегат

1. Установочная метка на крышке привода.
2. Крышка.
3. Шкив распредвала впуска.
4. Диск фаз (датчик).
5. Метка ВМТ на распредвале.
6. Шкив распредвала выпуска.
7. Опорный ролик.
8. Ролик-натяжитель.
9. Ремень привода.
10. Шкив помпы (насос ОЖ).
11. Установочная метка на масляном насосе.
12. Установочная метка коленвала.
13. Шкив коленвала.

Комплект ГРМ можно поменять своими руками. Главное – знать про наличие и правильность размещения установочных меток. К слову, большинство иномарок лишены таких меток, так что в данном случае преимущество за автомобилями ВАЗ.

Восьмиклапанный привод ГРМ Лады Гранты, по сравнению с предыдущими модификациями автомобиля, выглядит проще. Схема простая, ведь здесь отсутствует обводной ролик и есть только один распредвал. Наглядно устройство ГРМ на 8 клапанов можно посмотреть на фото.

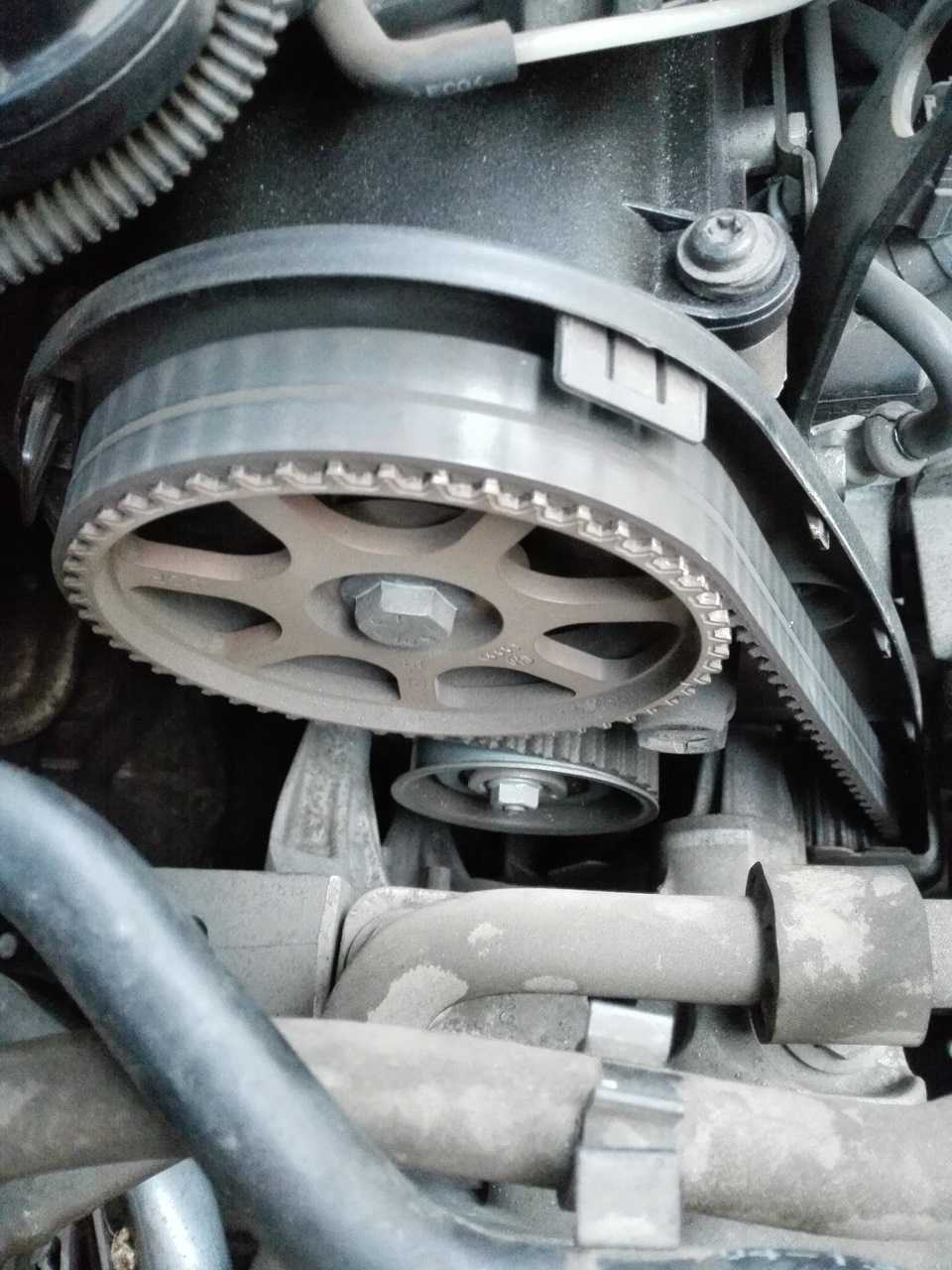

Система на 8 клапанов
