Как проверить шаровую опору без подъемника? как определить неисправность шаровой опоры?

Конструкция шаровой опоры 2110

Срок службы подвески переднеприводных автомобилей, как на фото, зависит от эксплуатационных условий

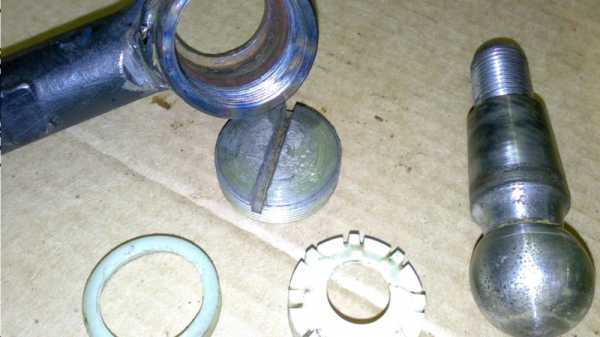

Правда, в ВАЗ 2110 и других переднеприводных моделях узел не имеет уже такого стратегического значения, как на классике, где разболтанная опора могла привести к полному разрушению подвески, а лежащие зубами на асфальте с вывернутыми колесами пятерки и копейки были неизменными атрибутами плохих дорог. До такого состояния еще нужно уметь довести подвеску. Как в переднеприводных, так и в классических моделях, задача опоры проста — обеспечить шарнирное поворотное соединение кулака с верхним или нижним рычагом, а конструкция узла практически не изменилась, если не считать посадочных плоскостей.

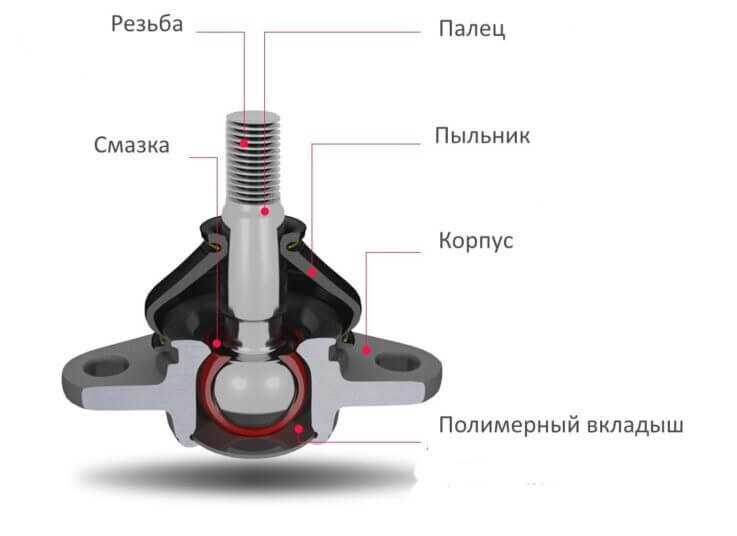

Шаровая опора — это конусообразный палец с шаровым или грибовидным наконечником, способным вращаться и изменять угол в диапазоне работы подвески. Шар помещен в пластиковый вкладыш и опрессован с двух сторон металлическим корпусом с верхней и нижней крышкой. Одно время выпускали опоры с разборным корпусом, позже от этой идеи отказались. Слишком много было факторов, влияющих на износ опоры — здесь уже и качество сборки при ремонте, и качество вкладышей, и качество смазки. А узел довольно крепко влиял на безопасность движения, к тому же выгоднее продавать опору целиком, чем только заменять пальцы и вкладыши. Поэтому разборная опора практически не встречается. Все они сварные, собраны в условиях завода, там же и промазаны смазкой, которую, впрочем, нужно сразу добавлять при установке новой детали.

Видеоролик по замене шаровой опоры на автомобили семейства ВАЗ

Качество опоры зависит не только от конструкции. Она-то как раз разнообразием не отличается. Опора может быть только двух типов — с металлокерамическим подшипником, их используют в качестве нижних опор, и заливной. Последние устанавливаются на верхние рычаги передней подвески и работают только на сжатие, поэтому спрос с них невелик. А основная нагрузка ложится на нижние опоры с металлокерамическим подшипником скольжения. Визуально они отличаются формой отверстия под палец и формой пыльника, который предохраняет подшипник скольжения от попадания грязи и влаги.

Как проверить исправность нижней шаровой

Проверка нижней шаровой опоры осуществляется по очень похожим на исследования состояния верхней детали алгоритмам, но с той лишь разницей, что раскачиванию подвергается не весь автомобиль, а лишь отдельная его часть.

Проверка нижних шаровых на подъемнике

При наличии возможности установить автомобиль на подъемник, следует обязательно использовать данное устройство для проведения диагностических мероприятий. Проверка нижних шаровых с подъемом машины осуществляется в такой последовательности:

Приподнять автомобиль до удобной высоты.
Разместить между проушиной поворотного кулака и рычагом опоры монтировку, отрезок арматуры или трубы небольшого диаметра.
Покачать рычагом таким образом чтобы загрузить и разгрузить шаровую опору.

Если в результате проведения диагностической операции будет обнаружен люфт, то шаровую опору необходимо будет заменить.

Проверка нижней шаровой опоры на машине без подъемника

Проверка нижней шаровой опоры может быть выполнена без применения подъемного механизма. Для проведения диагностики рекомендуется установить автомобиль на эстакаду или смотровую яму. Затем следует также зайти непосредственно под двигатель автомобиля и с помощью рычага раскачать элемент подвески, на котором находится шаровая опора. При наличии даже незначительного люфта деталь должна быть заменена новым изделием.

Проверка шаровой опоры Рено Логан

Для проверки шаровых опор Рено Логан рекомендуется поставить автомобиль на смотровую яму и тщательно осмотреть элементы подвески. Если будут обнаружено повреждение пыльника, то, с высокой долей вероятности, потребуется замена шаровой.

При отсутствии возможности установить автомобиль на эстакаду или подъемник, следует приподнять автомобиль домкратом с одной стороны и покачать колесо, надавливая на его верхнюю часть. Люфт будет свидетельствовать о наличии поврежденных элементов подвески.

Как проверить шаровую опору на ВАЗ 2110

При длительной эксплуатации пыльник шаровой опоры Ваз 2110 может полностью разрушиться. Определить отсутствие этой детали можно, если приподнять автомобиль на подъемнике или поставив его на эстакаде или смотровой яме.

Если пыльник отсутствует или разорван, то шаровую опору следует заменить вне зависимости от состояния этой детали. При отсутствии видимых повреждений резиновой защиты следует вывесить поочередно колеса и попытаться раскачать их в перпендикулярном движению автомобиля направлении. Если будут слышны стучащие звуки, то детали подвески неисправны.

Как проверить шаровую опору на Приоре

На Приоре наличие люфта подвески определяется следующим образом:

Вывесить на домкрате передок автомобиля.
Взять колесо руками в верхней и нижней точках.
Покачать поочередно каждое колесо.

Если в результате проделанной работы будет обнаружен люфт в системе подвески автомобиля, то следует поднять автомобиль на подъемнике или поставить над смотровой ямой и с помощью монтировки проверить наличие люфта в каждом шарнирном соединении.

Как проверить шаровые на ВАЗ 2114

Вывешиванием передних колес с последующим расшатыванием можно успешно проверить техническое состояние деталей передней подвески автомобиля ВАЗ 2114. Второй способ диагностики заключается в установке автомобиля на эстакаде или подъемнике. Затем потребуется зайти под автомобиль и разместить монтировку между проушиной поворотного рычага и рычагом опоры. Двигая инструмент в вертикальном напряжении можно определить наличие люфта в шаровой опоре.

Как проверить шаровую опору на ВАЗ 2107

На ВАЗ 2107 шаровую опору можно проверить «дедовским» способом. Для этого необходимо приложить значительное усилие к передней части капота. Для того чтобы несколько раз «прокачать» автомобиль со значительной амплитудой.

Если есть возможность установить автомобиль на эстакаду или на подъемник, то можно попытаться определить неисправность детали при визуальном осмотре. Даже при незначительном повреждении пыльника шаровую опору рекомендуется заменить.

Как проверить шаровые на ВАЗ 2106

Чтобы проверить шаровые опоры на ВАЗ 2106 необходимо выполнить следующие действия:

Вывесить передок автомобиля на домкрате.
Взять колесо в верхней и нижней точке.
Попытаться раскачать колесо в перпендикулярном движению автомобиля направлении.

После проверки шаровой опоры с одной стороны следует приступить к диагностике детали с противоположной стороны.

Как понять, что шаровая разбита

Самостоятельно определить неисправность шарового подшипника можно по следующим симптомам:

Повышенному износу протектора шин одного или обоих передних колес.
«Вилянию» автомобиля при движении.
Наличию посторонних звуков во время выполнения поворота.
Отклонению автомобиля от прямолинейного движения во время торможения.

Протектор автомобиля изнашивается быстрее по причине отклонения значений развала колес, из-за появления значительного люфта в шаровой опоре. По этой же причине происходит «виляние» машины, ведь одно или оба колеса могут произвольно изменять направление движения. Во время торможения колесо, со стороны которого имеется люфт, также значительно отклоняется от прямолинейного движения, поэтому автомобиль «ведет» в сторону при попытке замедлить скорость движения транспортного средства.

При появлении значительного износа шаровой опоры будут также наблюдаться стуки со стороны передних колес, которые могут особенно сильно проявляться во время поворота и при преодолении препятствий.

Как стучит шаровая

Стук шаровой опоры образуется по причине появления значительного люфта в этом элементе при износе. Наиболее отчетливо можно услышать посторонние звуки, при наличии данных технических проблем, во время выполнения поворота, торможении, проезде дорожных препятствий.

Не всегда стуки со стороны передних колес вызваны износом шаровых опор. Например, если симптом неисправности проявляется только при поворотах, то, на автомобилях с передним приводом, это может свидетельствовать о чрезмерном износе ШРУСов.

При появлении первых симптомов неисправности следует как можно скорее проверить детали передней подвески. При экстренной необходимости, выполнить эту работу можно без подъемника в условиях гаража. Если подобная неисправность застала в пути, и нет возможности обратиться в ближайший автосервис или заехать на эстакаду, то можно организовать проверку буквально в «полевых условиях».

Как узнать, что шаровая опора разбита

На неисправность элемента подвески может указывать один из четырех основных признаков, а именно:

Во время езды по неровностям дорог от передних арок доносится отчетливый стук. Его интенсивность зависит от скорости передвижения.
При езде по ровному прямому участку дороги машина начинает плавать из стороны в сторону.
При повороте руля в одно из направлений шаровая издает скрип.
Передние шины неравномерно изнашиваются, а точнее больший износ имеет то колесо, на котором установлена разбитая шаровая. Покрышка больше стирается со внутренней стороны.

В случае выявления хоть одного из перечисленных признаков, рекомендуется незамедлительно проверить элементы подвески транспортного средства, а именно шаровые опоры. Диагностику нужно проводить как можно раньше. Таким образом вы сэкономите на ремонте и сохраните жизнь и здоровье свое и своих пассажиров.

Проверка новой опоры

Брак автомобильных запчастей не является редкостью, особенно в случаях, когда приобретаются детали по минимально возможной стоимости. Визуальный осмотр позволит минимизировать возможные временные затраты, когда только что установленную шаровую опору приходится снова менять из-за технической неисправности.

В первую очередь, следует внимательно осмотреть пыльник шаровой. Если будут обнаружены даже незначительные повреждения элемента, то следует заменить резиновую деталь, при условии, что шарнир находится в исправном состоянии.

Бракованную запасную часть можно определить по произвольно отклоняющемуся пальцу шаровой, при переворачивании детали. Также должен отсутствовать люфт при перемещении подвижной части шарнира.

Другие причины неисправности шаровой

Естественный износ. Как уже было сказано выше, у каждой детали автомобиля свой срок. Все зависит от многих факторов: качества шаровой, наличия или отсутствия повышенных нагрузок, ухода за авто, выработки смазки, воздействия высоких и низких температур и т.д.
Эксплуатация в экстремальных условиях. Головокружительная скорость, лихачество на дорогах, постоянная езда по бездорожью являются серьезным испытанием даже для той подвески, которая для этого предназначена. Понятно, что шаровая опора в таких случаях выходит из строя гораздо раньше, чем в автомобилях, которые используются исключительно в городских условиях.
Выработка смазки. Смазочные материалы со временем испаряются и высыхают, а без них конструкция выходит из строя гораздо быстрее. Причем дополнительно смазывать стоит даже новые детали, поскольку нередко производитель оставляет слишком мало смазочной массы.

Неисправность шаровой обычно дает о себе знать заранее. Главное — не закрывать глаза на данные симптомы и вовремя отправиться на СТО.

Симптомы неисправности
Описание поломки
Во время преодоления препятствий раздается стук и другие посторонние звуки в районе колеса.
Характерный лязг и стук раздается вне зависимости от того, с какой скоростью двигается автомобиль. Лучше всего посторонние звуки слышны, если машина хорошо нагружена и колесом попадает в яму или любую другую выбоину на дороге. Даже если стук раздался только один раз (хотя обычно данное явление периодически повторяется), это повод обратиться к специалистам

Обратите внимание: стук и лязг также может раздаваться зимой (в минусовые температуры), если замерзает смазка в ШРУС.
Поменялись характеристики развала-схождения.
Нередки случаи, когда невооруженным взглядом неполадки не обнаружить. Во время планового техосмотра на СТО специалисты обязательно вас предупредят, что на одном из колес износилась шаровая опора и ее необходимо починить

Единственный визуальный признак, которые может указать на неисправность — «подъедание» резины на краю колеса вашего авто.
Стало сложнее управлять автомобилем.
Когда вследствие поломки шаровой опоры появляется люфт. Колесо во время движения шатается, и это виляние передается автомобилю: он больше не способен ехать ровно. При увеличении скорости управляемость становится только хуже. Причем диагностировать данный симптом на ранней стадии можно в тех случаях, если автомобиль ездит исключительно по ровным городским трассам. Если же вы постоянно путешествуете, ездите на дачу или в лес по грунтовым дорогам, ухудшение управляемости не всегда будет заметно.
Во время поворота колеса скрипят.
Еще одним признаком неисправности шаровой опоры является скрип, который издают передние колеса. Если звук доносится из другого места — поломку может скрывать рулевая рейка либо гидроусилитель.
Покрышки изнашиваются неравномерно.
В результате повреждений шаровой рулевое колесо занимает неровное положение и находится под углом к поверхности дороги. В таком случае по его внутреннему краю (который ближе к двигателю) протектор начинает изнашиваться сильнее, чем на оставшейся поверхности покрышки. Обнаружить данную неисправность можно как визуально, так и на слух: поврежденное колесо бьется во время движения.
Траектория автомобиля меняется прямо во время торможения.
Если вы заметили, что при торможении машина уходит вбок, то скорее всего у нее повреждена шаровая. Причем автомобиль всегда клонит именно в ту сторону, с которой находится неисправная запчасть. Одно из колес ввиду износа шаровой опоры будет наклонено, и в процессе торможения станет издавать характерные щелчки.

Для того, чтобы правильно диагностировать повреждение, необходимо тщательно проверить всю подвеску. Автомобиль — это сложная техника, которая работает исправно, только если все ее элементы в порядке. И одна поломка может со временем привести к другой

Именно поэтому так важно диагностировать неисправность на ранней стадии. Это поможет вам избежать лишних трат и поберечь нервы

Как проверить шаровую опору своими руками видео

Шаровая опора есть на любых автомобилях – как на переднеприводных с подвеской типа Макферсон, так и на заднеприводных. Это элемент подвески, с помощью которого ступица переднего колеса поворачивается относительно кузова. Например, на стареньких ВАЗах классической серии присутствует две шаровые опоры – на верхнем и нижнем рычагах. Между ними установлена ступица, к которой присоединены рулевые тяги. Вид у этой детали довольно простой – нижняя часть выполнена в виде толстой шайбы из стали с утолщением шаровидной формы в центре. Внутри это утолщение полое, поэтому туда в процессе изготовления опоры помещается наконечник. С одной стороны он имеет форму шара, с другой же — конус и резьбу на краю.

А теперь постарайтесь представить неприятную картину – шаровая опора разлетается на две части. Что тогда произойдет? Ничего хорошего, так как колесо будет стоять не четко вертикально, а под углом к поверхности и упираться в кузов. И если вам кто-то вдруг расскажет историю, что после того, как распалась шаровая опора, он доехал благополучно до места ремонта, то не верьте этому человеку. Поможет только услуга эвакуатора или замена узла в полевых условиях. Если есть, конечно, он в запасе или в пределах видимости находится магазин с автозапчастями. Но чтобы не попасть в такую неприятность, необходимо следить за состоянием подвески и своевременно выявлять недочеты

Очень важно знать, как проверить шаровую опору самостоятельно

Первые признаки поломки

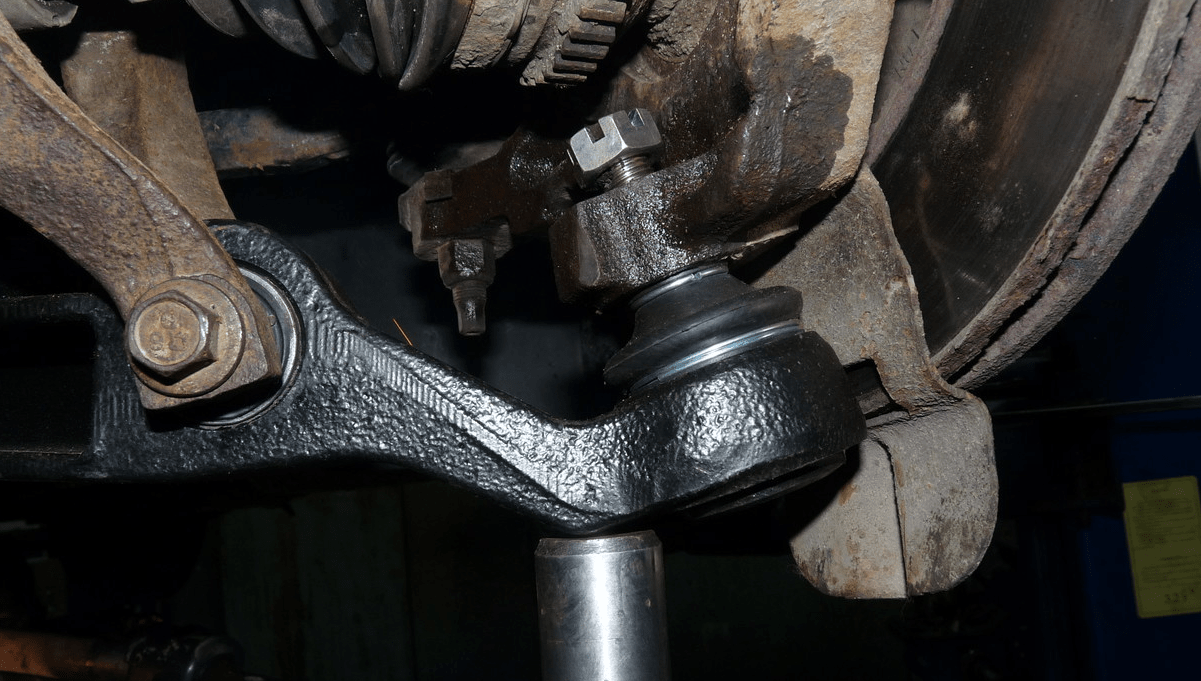

Внешний вид шаровой опоры автомобиля

При движении автомобиля слышен небольшой хруст или легкое постукивание – это первый признак неисправности. Особенно он заметен при прохождении поворотов. Очень часто слишком легкий руль или его увеличенный люфт сопровождают стук. Главное – не спутать с поломкой ШРУСов, ведь они при вывернутом до упора руле в начале движения тоже издают неприятный хруст. Если верить книжкам, то шаровые опоры вечные (при условии, что в них всегда есть смазка, а эксплуатация проходит в нормальных режимах). Наверное, такой режим эксплуатации – это лежание на прилавке в магазине.

На деле же в процессе эксплуатации нарушается целостность пыльника. Резина, из которой он изготовлен, постоянно находится под воздействием грязи и воды. Со временем поверхность пыльника высыхает, он покрывается микротрещинами, которые потом превращаются в полноценные дыры. И дальше мелкие частицы попадают внутрь шаровой, постепенно разбивая металл. В итоге вы будете слышать неприятные хрусты и постукивания. По сути, ничего больше и не нужно для выхода шаровой из строя, достаточно постоянного попадания грязи и пыли. А результат такой поломки – это увеличение люфта и вероятность заклинивания. В последнем случае не получится повернуть руль, какое бы усилие вы ни прикладывали к нему.

Первичную проверку шаровой можно осуществить практически «голыми руками»

Диагностирование опоры

Можно выделить два способа проверки – визуальный и механический. В первом случае достаточно только осмотра. В его процессе выявляете на пыльнике трещины, дырки, оцениваете состояние. Если имеются повреждения, то необходимо провести замену резинового пыльника. Более полную информацию о состоянии подвески сможет дать лишь диагностирование механическим путем. Для этого придется использовать яму, подъемник или эстакаду. Сначала попробуйте руками подергать колесо, взяв его за верхнюю и нижнюю часть. Для более точного диагноза потребуется помощь монтировки – устанавливаете ее между ступицей и рычагом подвески. Если люфт есть, вы его сразу же почувствуете.

Последствия выхода из строя шаровой опоры, особенно на скорости, могут быть весьма плачевными

Можно с пальца шаровой опоры извлечь ступицу и проверить люфт. Если проблемы есть, то палец будет легко вращаться вокруг своей оси и из стороны в сторону. В таком случае лучше всего провести замену, причем не вздумайте на новой детали использовать старые пыльники. Замена и проверка шаровой опоры проста, трудностей не должно возникнуть ни у кого. Но если вы ни разу не сталкивались с подобной процедурой, то лучше в первый раз посетите СТО или попросите опытного знакомого помочь. Внимательно посмотрите, как проделывается эта работа, какие инструменты и приспособления необходимо использовать. А вот в следующий раз можно будет заняться этим делом и самостоятельно.

Интересное по теме:

загрузка…

Можно ли ездить с разбитой шаровой

Конструктивно шаровая опора выполнена таким образом, чтобы исключить проскальзывание пальца сквозь отверстие даже при сильном износе. Полное разрушение детали практически невозможно либо может произойти только при воздействии чрезмерной силы к деталям подвески или при длительной эксплуатации автомобиля с изношенной деталью.

Опасность эксплуатации машины при сильном износе шаровой опоры заключается в уводе автомобиля в сторону во время торможения. Также будут наблюдаться существенные сложности при прохождении поворотов. Негативные изменения в управляемости автомобилем несут в себе опасность дорожно-транспортного происшествия.

Если начинают стучать шаровые опоры, то необходимо понимать, что эксплуатация автомобиля в таком техническом состоянии может быть опасной. Наличие даже незначительного скрипа подвески при проезде лежачих полицейских и во время поворота, должны насторожить водителя. Самую простую «классическую» проверку этого детали можно сделать самостоятельно, остановившись на обочине дороги, поэтому выявление неисправности не следует откладывать в долгий ящик, иначе могут наступить очень нежелательные последствия.

Как самостоятельно заменить шаровую опору на Ланосе, Сенсе или Шансе

Автомобили марки Ланос являются уникальными, и это подтверждается многочисленными отзывами владельцев. Очередным уникальным фактом является способ крепления шаровых опор. Вместо привычного способа фиксации детали резьбовыми соединителями, на Ланосе используются стальные заклепки. Чтобы заменить шаровую опору, понадобится высверливать заклепки, что вызывает большие неудобства.

Для замены шарнирной опоры на Ланосе, понадобятся следующие инструменты:

накидной ключ на «17» (2 шт.) и на «19»;
съемник;
плоскогубцы;
дрель со сверлами;
баллонный ключ;
молоток и зубила;
динамометрический ключ;
смазочная жидкость WD-40;
домкрат и башмаки.

Процесс замены шаровой опоры на Ланосе включает в себя выполнение следующих действий:

Для начала нужно установить автомобиль на ровной поверхности, и подставить башмаки.
Поднять домкратом, и снять колесо.
Получив доступ к опоре, можно приступать к ее демонтажу. Для начала нужно плоскогубцами снять фиксатор или шплинт гайки пальца шарнира.
Выкрутить гайку опоры ключом на «19». Предварительно следует очистить ее и обработать WD-40.
Ослабить верхнее крепление вертикального стабилизатора, предварительно измерив расстояние выступа.
При наличии специального съемника, необходимо установить его, и выпрессовать палец. Если съемника нет, тогда понадобится воспользоваться ломом и молотком. Использование специального съемника значительно облегчает процесс замены детали.
В завершении необходимо установить лом между рычагом и шарниром, и извлечь деталь из посадочного отверстия.
Если на машине стоят заводские опоры, тогда для их демонтажа понадобится воспользоваться дрелью. С ее помощью нужно высверлить заклепки с рычага подвески. Начинать нужно с использования сверла минимального диаметра, постепенно увеличивая размер до 12 мм. Удобнее выполнять работы по высверливанию заклепок со снятого рычага подвески или со смотровой ямы.
Зубилом сбить шляпки заклепок.
Если шарнир фиксируется болтами, тогда необходимо воспользоваться ключами на «17», чтобы выкрутить гайки, и демонтировать деталь.
После снятия неисправной опоры, на ее место следует установить новую деталь. Новую опору нужно фиксировать болтами с гайками, предварительно обработав их смазочными веществами для предотвращения возникновения коррозионных процессов. Болты с гайками обычно имеются в комплекте.
Болты нужно расположить так, чтобы их шляпка была сверху.
Гайки, поставляемые в комплекте, являются самоконтрящимися (грайверными), поэтому их нельзя использовать повторно.

Процесс сборки выполняется в обратном порядке. Гайку крепления опоры к рычагу нужно зафиксировать динамометрическим ключом с моментом 70 Hм

При установке нового шарнира, важно не повредить резиновый пыльник

Это интересно!Если в комплекте отсутствуют болты, тогда можно воспользоваться устройствами от карданного вала автомобиля КАМАЗ. Они имеют следующие размерности — М10х1.25х35.

Главные признаки неисправности шаровой опоры

Оперативное выявление износа шаровой опоры поможет владельцу уберечь себя и собственный автомобиль от происшествия. Когда на колесо перестает действовать шаровая опора, оно выворачивается на наружную сторону. В таком случае управлять автомобилем практически невозможно

К счастью, большинство автовладельцев обращают внимание на такой нюанс еще при небольшой скорости

Ни в коем случае не следует допускать обрыва шаровых и затягивать с ремонтом. Оперативная диагностика и своевременный ремонт поможет разрешить такую серьезную проблему с автомобилем.

Почему шаровые опоры выходят из строя? Эксплуатационный срок службы шаровых может разниться от 20 тысяч до 150 тысяч километров:

Для отечественных автомобилей (ВАЗ 2114, Калина 1, ВАЗ 2110, ВАЗ 2107, 2109, Лада Гранта) сроки достигают до 90 тысяч километров;
Для иномарок (например, форд фокус 2, рено логан) сроки достигают до 110 тысяч километров.

Такой разброс в километрах обычно возникает из-за разницы в технических особенностях транспортного средства, а также из-за эксплуатационных особенностей в вождении.

Отрицательное влияние на работу шаровых опор оказывают температурные перепады, изменение давление, повреждение пыльника, а также постоянная стабильность одной температуры – холод или жара

Качество пыльника имеет очень важное значение. Пыльник опор изготавливается из резины

Спустя некоторое время он деформируется, после чего начинает пропускать мусор, камни, песок и влага.

Важное значение имеет и характер езды владельца. Неосторожная и агрессивная езда по ямам и неровностям может провоцировать появление ударов на шаровую

Если такой тип езды систематический, шаровая опора изнашивается гораздо быстрее.

Далее о самих причинах поломки:

Естественный износ, который проявляется после достижения пробега в 100 тысяч километров;
Повреждение пыльника или попадание под пыльник любых абразивов

Эту проблему можно предотвратить заранее, если постоянно следить за состоянием пыльника;
Повышение механической нагрузки при неосторожной езде или по езде на неровностях;
Эксплуатационная выработка смазочного элемента. Иногда следует добавлять специальную смазку в шаровую

Это можно сделать при помощи специальных приспособлений.

Почему выходит из строя шаровая опора

Причин выхода из строя шарнира может быть всего четыре, к ним относятся следующие:

Естественный износ деталей. Стоит заметить, что ресурс может отличаться в зависимости от изготовителя и правильности эксплуатации. Раньше указанных сроков выходят только некачественные детали, которые изготавливались с нарушением технологий. Они стоят намного дешевле оригинальных запчастей, поэтому пользуются популярностью среди многих автовладельцев, несмотря на опасность их использования. Но даже самая надежная деталь через 120 000 км пробега выйдет из строя. Если учесть влияние дополнительных факторов, таких как плохое дорожное покрытие, отсутствие своевременного обслуживания, частая езда на больших скоростях, по грязи, пыли и прочее, то ресурс снижается еще больше.
Повреждение пыльника. Эта деталь выполняет защитную функцию, препятствуя попаданию внутрь конструкции влаги, пыли, грязи и т.п. Следует периодически проверять пыльник на наличие повреждений. Если таковые будут выявлены, расходник нужно немедленно заменить и смазать специальной смазкой.
Повышенные нагрузки на шаровую опору. Могут быть вызваны агрессивным стилем вождения и быстрой ездой. У нас не так много дорог, где можно разгоняться автомобиль до 150-200 км/ч. Поэтому водить рекомендуется аккуратно. При заезде в яму основную динамическую нагрузку принимает на себя именно шаровая опора. То же самое происходит, когда водитель перегружает свое транспортное средство большими весами или берет на буксир другой автомобиль, который по массе превышает допустимые нормы.
Пересыхание смазки. Внутри механизма обязательно должна находится смазка. Со временем она может высохнуть или испариться. Чаще это происходит по причине повреждения пыльника. Не забывайте периодически добавлять «Литол» при помощи шприца или специального оборудования.

Некачественные аналоги от малоизвестных брендов по низкой цене лучше не покупать вовсе. Они имеют очень короткие эксплуатационные сроки, к тому же небезопасны в использовании.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

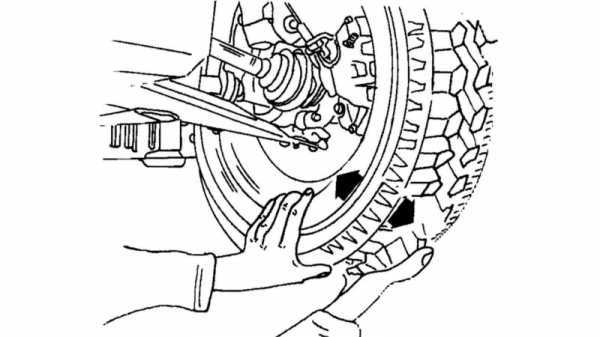

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

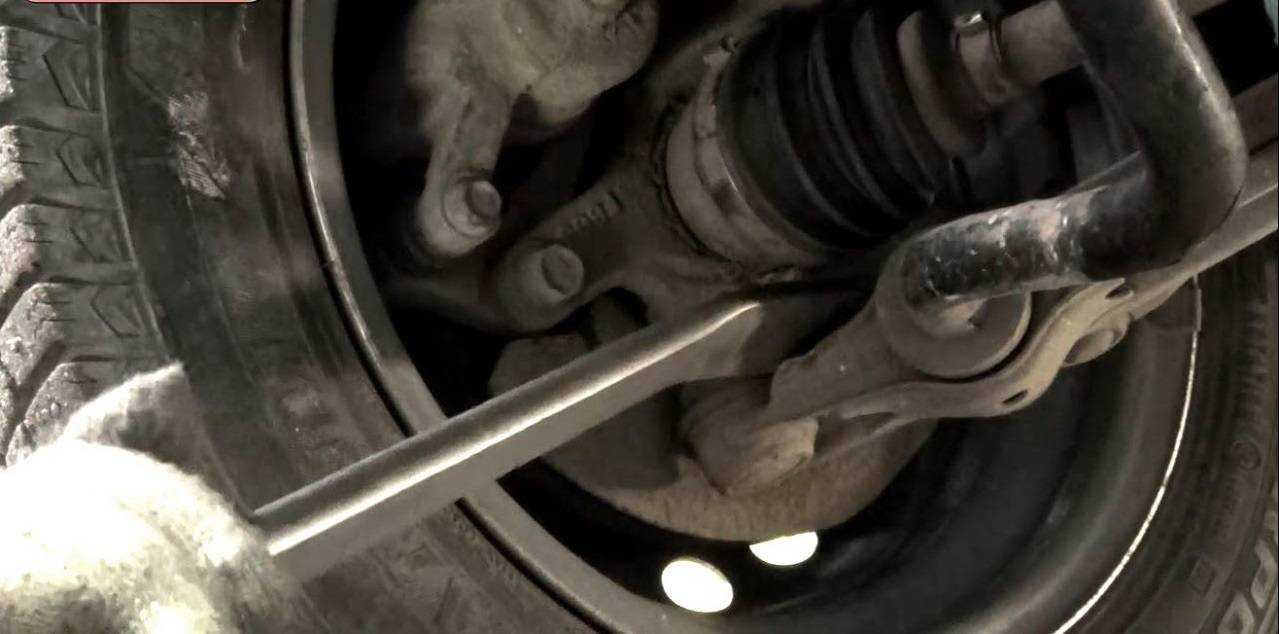

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы.

Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:
