Поплавковая камера карбюратора - регулировка уровня топлива на ваз 2107

Настройка уровня горючего в поплавковой камере

Неправильно выставленный уровень бензина в ПК – это разбалансировка работы двигателя. Если он завышен, то смесь получится обогащённой, и одним из самых ощутимых последствий такого положения дел будет повышенный расход горючего. При уровне меньше нормы ТВС будет обеднённой, что для двигателя ещё хуже, поскольку может привести к серьёзным поломкам, требующим дорогостоящего ремонта.

Таким образом, уровень горючего в поплавковой – критический показатель для любого карбюратора, независимо от марки и модели.

Для точной регулировки поплавка в камере К-151 нам потребуется линейка и сверло диаметром до 2 мм.

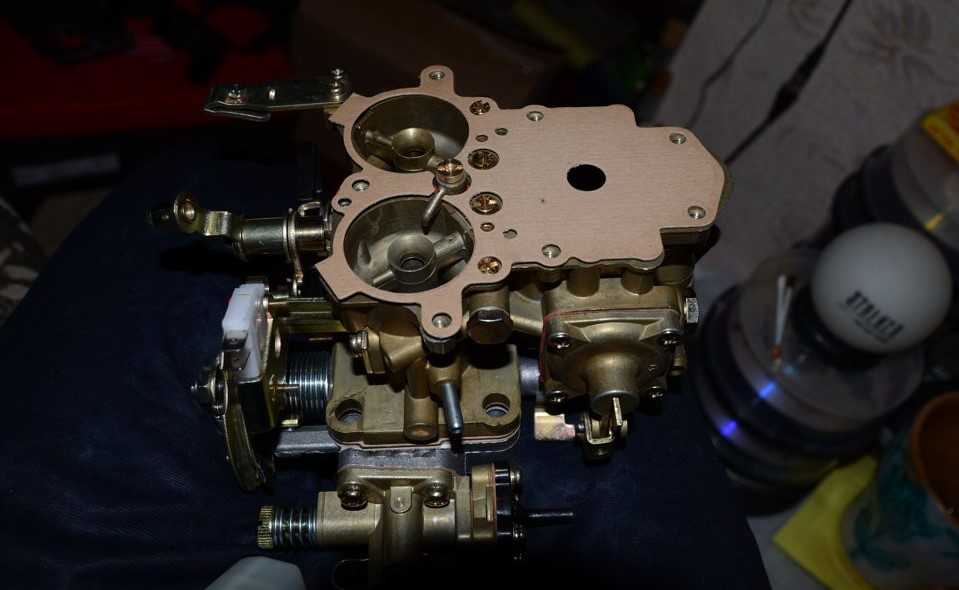

Поплавковая камера карбюратора К-151

Алгоритм регулировки:

устанавливаем машину на ровную горизонтальную площадку (это важно, поскольку мы будем работать с жидкостью);
демонтируем корпус воздухофильтра, расположенный на силовом агрегате;
запускаем мотор, даём ему поработать на ХХ примерно 5-7 минут;
откручиваем и снимаем верхнюю крышку карбюратора;

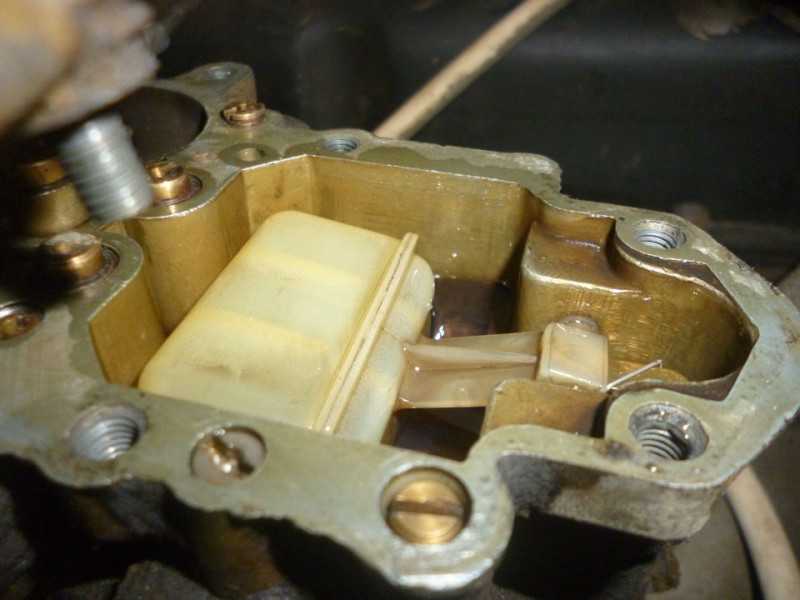

измеряем поплавковой камере в миллиметрах уровень топлива. Эту операцию следует проводить оперативно, поскольку бензин характеризуется высоким показателем испаряемости, особенно в жару, чему будет способствовать и нагрев двигателя

Промедлив, мы рискуем получить искажённые результаты;
для К-151 замеры должны дать порядка 215 миллиметров – это показатель, считающийся нормальным для эффективной работы мотора;
если уровень не соответствует нормативному – выполняем регулировку, заключающуюся в изменении положения поплавка;
для этого нам нужно использовать что-либо, позволяющее замерять положение поплавка во время проведения регулировочных работ – пригодится предложенное в самом начале сверло, или же кусок проволоки, или любой аналогичный цилиндрический предмет. Главное, чтобы его диаметр не превышал двух миллиметров;
переворачиваем крышку К-151 и кладём её на ровную горизонтальную поверхность – только в таком положении замеры будут точными;

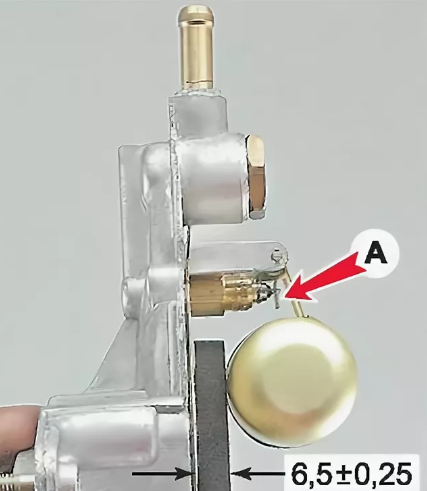

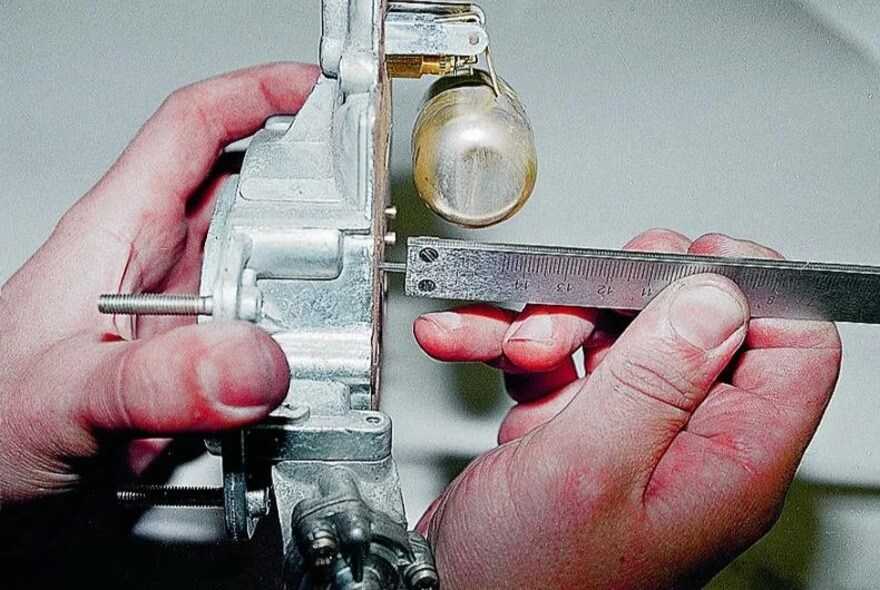

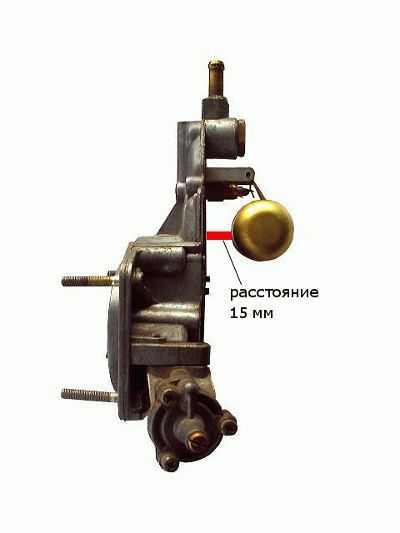

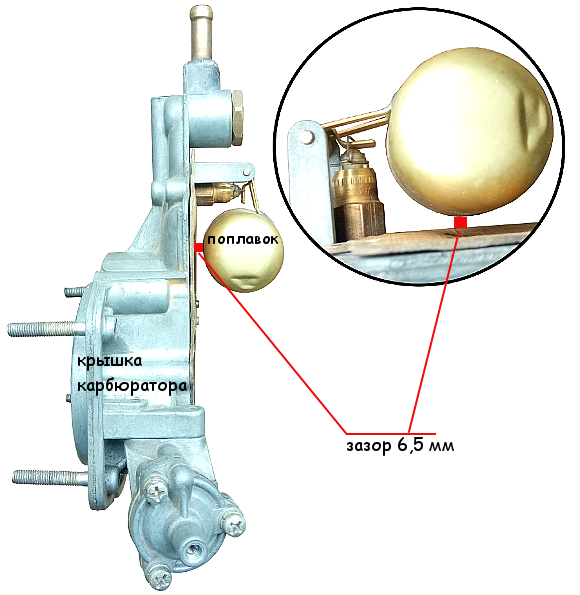

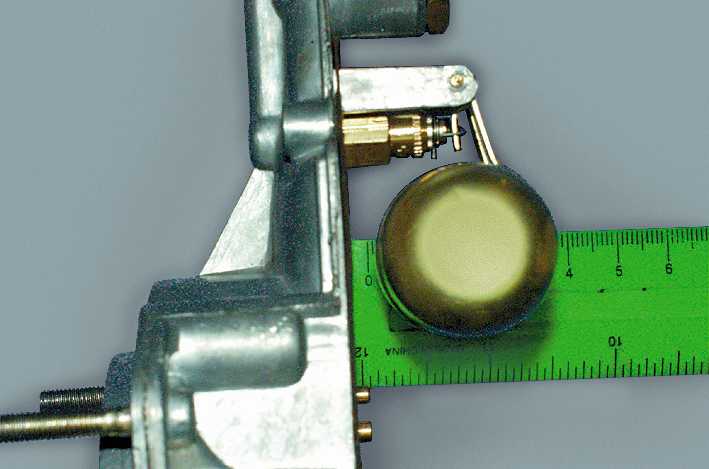

измеряем линейкой расстояние от крышки карбюратора (за точку отсчёта выбираем картонную прокладку) до нижней кромки поплавка. Это расстояние должно быть не больше двух мм;
если это не так, следует подогнуть язычок рычага поплавка таким образом, чтобы добиться нормативного зазора.

Ту же операцию можно выполнить с использованием штангенциркуля, но в этом случае нужно измерять расстояние от картонной прокладки до верхней кромки поплавка. Правильный результат – 30 миллиметров. При несовпадении опять же подгибаем язычок рычага, добиваясь необходимой величины.

Снятие крышки карбюратора К-151С

Отметим, что при осуществлении всех вышеописанных настроек имеется вероятность ошибок, особенно если этим занимается неопытный автовладелец. Поэтому после выполнения регулировки нужно обязательно проверить её правильность. Делается это так:

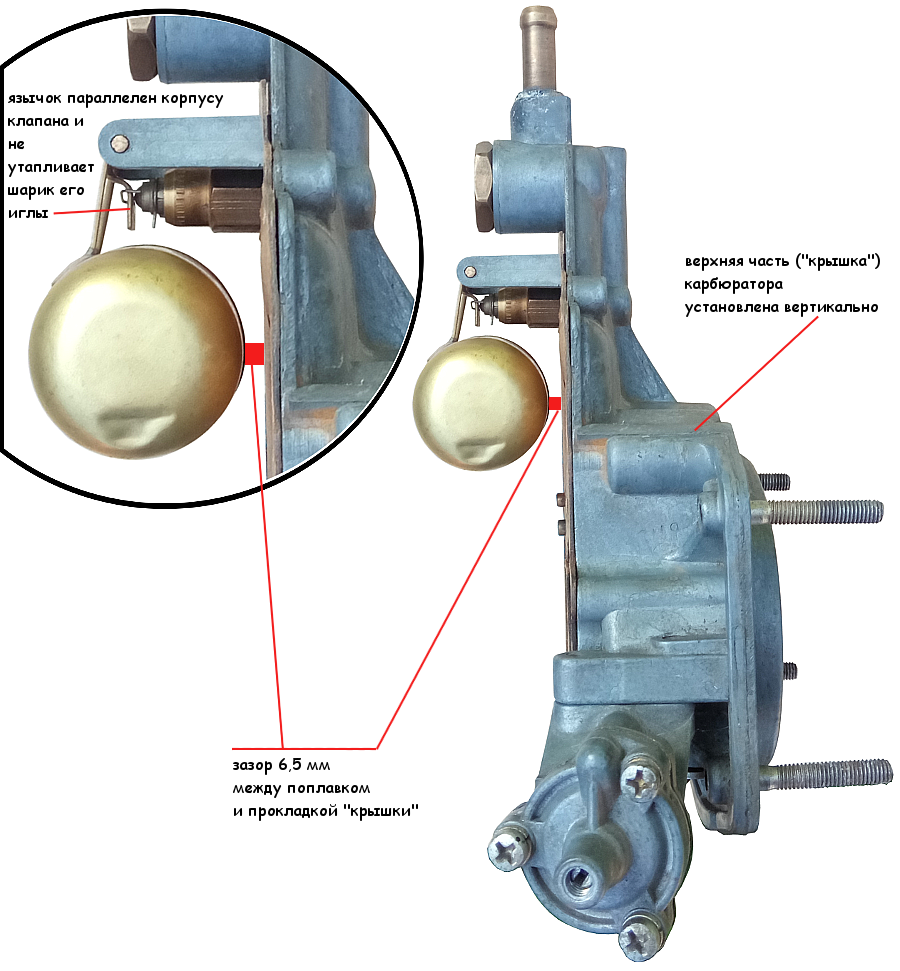

крышку К-151 перемещаем в вертикальное положение;
осуществляем наблюдение за язычком, который мы подгибали (или не трогали, если уровень был в норме);
если всё сделано без ошибок, язычок должен слегка давить и топить демпфирующий шарик, находящийся на ИК. При этом язычок рычага должен располагаться на уровне, проходящем строго параллельно игольчатому клапану;
смотрим и на ось штамповки поплавка, которая должна располагаться на уровне, совпадающем с крышкой карбюратора.

Если хотя бы одно из этих условий не соблюдается – процедуру регулировки уровня горючего в ПК придётся выполнять повторно. Многие водители ограничиваются двумя итерациями, даже если ситуация требует иного. Мы рекомендуем всё-таки завершить настройку должным образом, невзирая на потраченное время – полученный опыт нам ещё обязательно пригодится!

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».

Обслуживание, регулировка

Благодаря простоте конструкции и минимальному количеству электроники карбюратор Оки представляет собой довольно надежный агрегат. Но для того, чтобы он оставался полностью работоспособным, требуется периодическое обслуживание.

Признаками того, что карбюратор Ока требует ремонта, являются следующие симптомы:

Трудный запуск двигателя;
Неустойчивая работа холостого хода;
Возникшие провалы, рывки при нагрузке и при резком открытии дросселей;
Потеря мощности;

Поскольку по таким же симптомам определяют проблему системы зажигания, не лишне будет проверять ее работоспособность совместно с системой питания.

Техническое обслуживание карбюратора сводится к полному разбору, промывке и продуванию каналов, форсунок, патрубков. При этом не рекомендуется использовать для чистки металлические предметы (иглы, шило), чтобы не повлиять на сечения отверстий, хотя использование деревянных предметов (зубочисток) для чистки разрешено.

При легких загрязнениях в специальных предложениях также помогают средства для чистки карбюраторов, использование которых не требует разборки и разборки агрегата – промывка проводится на установленном карбюраторе и работающем двигателе.

Из возможных отказов агрегата можно отметить:

Неисправность электромагнитного клапана;
Порванная мембрана ускорительного насоса;
Изнашивание посадочного отверстия оси дросселей;
Коробления плоскостей корпуса дросселей из-за неравномерности затягивания;

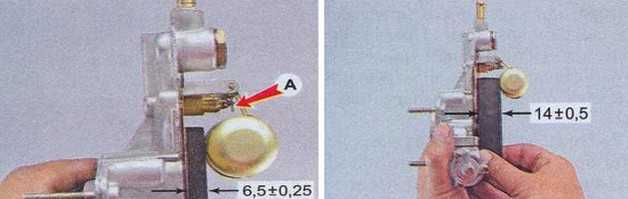

На ДААЗ «Ока» настроек не так уж и много: регулируется уровень в поплавковой камере и обороты холостого хода.

Первая настройка выполняется так:

Снимите крышку;
Замерьте высоту выступа вершины запорной иглы над плоскостью крышки, держа крышку строго горизонтально (чтобы игла «смотрела» вниз). Нормально если высота выступа равна 10 мм. Если же показатели не такие, необходимо добавлять прокладки под седло иголки
Поставьте крышку на место;
Используя ручную подкачку насоса накачайте бензин в карбюратор (он должен быть заполнен полностью);
Снимите крышку;
Замерьте расстояние от поверхности бензина до верхней плоскости корпуса. При стандартной регулировке этот показатель должен соответствовать 23-24 мм. Если расстояние больше или меньше, отрегулируйте его, подгибая язычок на поплавке (чтобы уменьшить количество, загните вверх, а для увеличения – вниз).

Регулируем обороты холостого хода с помощью винта качества. Работу рекомендуется проводить при горячем двигателе и включенных электроприборах (для создания нагрузки). Суть регулировки сводится к тому, что необходимо поворачивая винт, достичь оборотов двигателя уровня 800-1000 об / мин.

Инструменты и оснащение для проведения работ

Для ремонтных работ потребуются:

Набор стандартных ключей;
Отвертки;
Плоскогубцы;
Наполнители;
Средство для промывки карбюратора («Carb Cleaner» или аналог);

Вам также понадобится ремонтный комплект карбюратора. Доступны различные типы ремонтных комплектов, некоторые из них включают только прокладки, а другие включают все детали (форсунки, винты, эмульсионные трубки и т д.). Лучше покупать полный комплект.

Так как карбюратор состоит из множества мелких деталей, его разбирают на составные части, промывку и дефектовку и настройку проводят поэтапно, чтобы ничего не упустить из вида.

Функции и устройство карбюратора

В современных двигателях за приготовление ТВС отвечает электронная система, работающая в паре с инжектором. Предшественником этой схемы является карбюратор, который в состоянии готовить качественную горючую смесь без какого-либо участия электронных мозгов. А поскольку пропорции смеси меняются в зависимости от режима работы мотора, карбюратор должен уметь готовить оптимальный состав при любых нагрузках, от холостых до максимальных оборотов вращения коленвала. И, нужно сказать, он хорошо справляется с этой задачей. Даже сегодня К-151 можно встретить на таких отечественных автомобилях, как «Газель» со всеми её модификациями, ИЖ, «Волга», и, конечно же, УАЗ.

Хотя в ассортименте торговой марки Пекар имеется немало моделей, «сто пятьдесят первой» отведено почётное место, причём существует немало модификаций этого карбюратора, отличающихся в названии буквой после численного обозначения модели. В частности, автомобили ГАЗ-3302 (или просто «Газель»), а также ГАЗ-3102 («Волга») комплектуются карбюратором модификации К-151С. Различия между модификациями состоят в жиклёрах разного диаметра, рассчитанные для подготовки ТВС для конкретных силовых агрегатов.

Состав карбюратора Пекар-151:

корпус с поплавковой камерой;
вторичный верхний корпус, в котором устанавливаются дроссельные заслонки, управление которыми осуществляется приводным тросиком, соединённым с педалью акселератора;
крышка ПК, служащая площадкой для установки запорного механизма, предотвращающего переполнение камеры горючим. Здесь же расположена воздушная заслонка, используемая при пуске и прогреве холодного мотора;
дозирующая система, которая ответственна за формирование топливовоздушной смеси и включает каналы определенного диаметра, два воздушных и такое же количество топливных жиклёров;
подсистема холостого хода, используемая при работе силового агрегата в режиме холостых оборотов. Включает обводной канал, по одному топливному и воздушному жиклёру, винты регулировки количества/качества горючей смеси, клапан экономайзера мембранного типа;
насос-ускоритель, отвечающий за равномерную динамику двигателя, без провалов при резком увеличении оборотов. Включает дополнительные каналы, проходящие в корпусе с поплавковой камерой, мембранное устройство, шариковый клапан и распылитель бензина;
эконостат – деталь, которая обогащает смесь при работе мотора на повышенных оборотах. Включает систему дополнительных каналов, предназначенных для подачи во впускной коллектор внеплановой порции горючего при полностью открытых дроссельных заслонках;
переходная система, которая задействуется на начальной стадии открытия ДЗ, расположенной во вторичной камере и служит для плавного роста оборотов. Включает в себя пару жиклёров обеих типов.

Таким образом, К-151 относится к категории двухкамерных карбюраторов, в котором ДЗ открываются последовательно. Во входной штуцер интегрирован сетчатый фильтр. Предусмотрен в нём и топливопровод, предназначенный для слива излишков бензина обратно в бак и для защиты от избыточного давления в камере. Как видим, простым это устройство назвать нельзя, поэтому для выполнения его настроек требуется немалый опыт.

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок. За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос. На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.

Настройка

Карбюратор на автомобиле ОКА представляет собой немного доработанный и доработанный механизм от «классики», разработанный специально для расположения в двигателе ВАЗ 11113, а также имеет соленоидный клапан и жиклеры, адаптированные под небольшие объемы.

Карбюратор под капотом расположен поперечно, не так, как это принято в других автомобилях, поэтому при быстром повороте влево топливо может вытечь из жиклеров, что приведет к отказу двигателя.

Решить эту проблему призвана настройка карбюратора, основная задача которого – регулировать уровень бензина в камерах. Для этого необходимо установить расстояние 2,2 см от прокладки в верхней части карбюратора, так как это значение рекомендовано производителем. Сделать это без снятия самой крышки невозможно.

Настройка карбюратора автомобиля Ока

На автомобиле «ОКА» этой проблеме стоит уделить особое внимание, так как переизбыток топлива приведет к «переливу» бензина. Топливо должно быть немного ниже трубки экономайзера

В противном случае постоянно будет появляться обогащенная смесь, свечи зажигания будут переливаться, и двигатель рано или поздно выйдет из строя. Чтобы избежать неприятных ситуаций на поворотах, используется специальный экономайзер.

Регулировка карбюратора в первую очередь связана с регулировкой работы жиклеров. Эту процедуру следует выполнять только на полностью работающем двигателе, в противном случае ее эффект снижается. Карбюратор необходимо отрегулировать так, чтобы с момента максимального истощения эмульсии обеспечивался уровень 1,5 оборотов. На автомобиле OKA это делается винтом качества. Также в зависимости от скорости выполняется регулировка.

Низкие обороты установлены таким образом, чтобы карбюратор работал четко и не глохнул. В этом случае необходимо предварительно включить все электрооборудование. Правильная настройка карбюратора позволяет добиться на автомобиле ОКА расхода бензина до 6 литров в городе.

Регулировка ХХ на Пекар

Регулировка холостого хода на питерском карбюраторе К-151 имеет основополагающее значение. Это особый режим работы двигателя, который требует устойчивой работы

Именно это и достигается правильной настройкой ХХ, что также способствует минимизации количества углекислоты в выхлопе автомобиля, что важно с точки зрения современных экологичных требований

Со временем в результате засорения сетки фильтра количество сжигаемого в режиме ХХ горючего увеличивается сверх нормы, и в этом случае исправить ситуацию можно соответствующей регулировкой.

Такая операция не относится к числу особо сложных:

для начала необходимо прогреть СА до рабочей температуры;
затем необходимо отыскать винт качества ТВС, расположенный на хвостовике вращения, и снять с него ограничитель. Отметим, что функция ограничения вращения присутствует не на всех модификациях Пекар. Если на вашем автомобиле её нет – просто приступайте к следующему шагу;
производим регулировку винта качества, для чего ищем положение винта, при котором силовой агрегат будет выдавать максимальное количество оборотов при работе на ХХ. Определять этот момент следует на слух (более точные способы требуют использования специального оборудования);
теперь переходим к расположенному рядом винту количества, с помощью регулировки которого следует увеличить скорость вращения коленвала на 100-120 об/мин. После этого нужно полностью закрутить винт качества, что приведёт к падению оборотов на ту же величину (в пределах 100-120 об/мин).

Если при обратном закручивании винта качества не произошёл сброс оборотов в результате небольшого обеднения смеси., то это свидетельствует о наличии неисправностей карбюратора.

Регулировка ПУ карбюратора К-151

Пусковое устройство – это узел, который является источником сигнала, информирующего о пуске силового агрегата. Если элементы пусковой системы неисправны, или работают неправильно – завести автомобиль вы не сможете. Но и при исправном пусковом механизме возможны проблемы, затрудняющие пуск. Для их и исправления и проводится настройка карбюратора К-151, причём такая работа может быть проведена как на демонтированном, так и на рабочем и установленном на двигателе устройстве.

Регулировка на демонтированном Пекаре осуществляется в следующем порядке:

немного приоткрываем ДЗ и ищем рычаг управления ПУ;
проворачиваем его в крайнее положение и фиксируем чем-нибудь подходящим (верёвкой, проволокой);
отпускаем ДЗ в исходное положение. При этом величина зазора между стенкой камеры и кромкой заслонки должна лежать в пределах 1.5±0.3 мм;
откручиваем контргайку, блокирующую вращение винта-упора, находящегося на рычаге ДЗ;
сам винт проворачиваем поэтапно, каждый раз на полоборота. При этом мы должны добиться того, чтобы при закручивании контргайки винт оказался расположенным перпендикулярно кулачку, в противном случае ПУ работать не будет;
проверяем долину тяги, с помощью которой кулачок ПУ соединён с рычагами воздушной заслонки. При повёрнутом в крайнее положение рычаге ПУ и полностью закрытой ВЗ необходимо добиться величины зазора между рычагами в пределах 0.2-0.8 миллиметров. Если это не так, регулировка осуществляется отпусканием или затягиванием головки тяги, что позволяет укоротить или удлинить саму тягу.

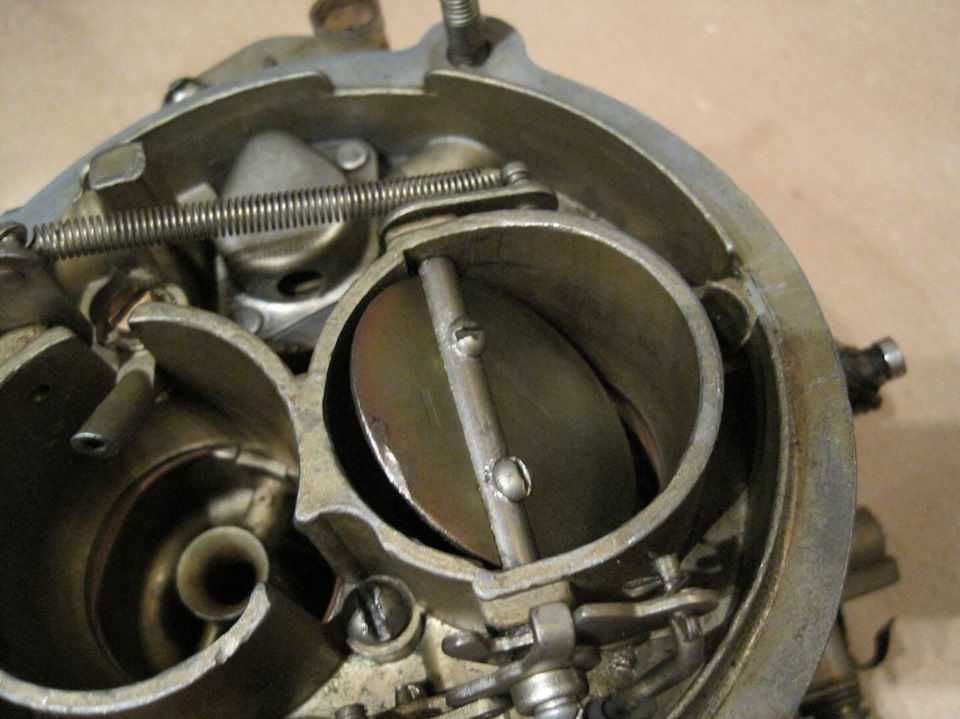

Регулировка заслонок К-151

Отрегулировать ПУ карбюратора К-151 можно и не снимая его, при этом на качестве настройки это не скажется.

Алгоритм настройки:

демонтируем воздухофильтр автомобиля (разумеется, без снятия короба);
запускаем мотор на ХХ;
посредством нажатия на педаль акселератора открываем ДЗ и вытаскиваем манетку – механизм, ответственный за управление работой воздушной заслонки;
посредством отвёртки с плоским наконечником приоткрываем ВЗ, при этом необходимо определить частоту вращения вала силового агрегата (ориентир — 2600±100 оборотов/минуту). Если скорость намного выше, проделываем схожую операцию с той, которая производилась на снятом карбюраторе: откручиваем контргайку блокировки вращения регулировочного винта рычага, приводящего в движение ДЗ;
после откручивания контргайки заворачиваем коленвал, если он вращается медленнее, чем нужно, вы вворачиваем КВ;
затягиваем контргайку.

После выполнения настройки пускового механизма необходимо произвести обкатку карбюратора.

Устройство и назначение поплавковой камеры карбюратора

Карбюратор представляет собой устройство, которое смешивает топливо с воздухом и подает его в строго заданной порции в камеру сгорания двигателя.

Основной частью карбюратора является поплавковая камера, которая постоянно наполняется бензином. Она в целом определяет принцип действия карбюратора. В среднем, объем стандартной поплавковой камеры может достигать 100 см3.

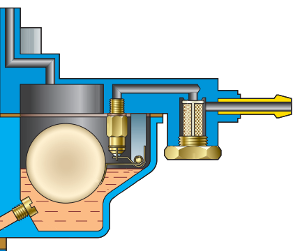

Поплавковая камера состоит из поплавка, который подвешен на оси, с рычагом. В верхней части камеры находится игольчатый клапан, посредством которого осуществляется подача топлива. Сама камера представляет собой полость, расположенную в нижней части карбюратора. Сбоку в ней имеется выходное отверстие, через которое бензин поступает в систему подачи.

При понижении уровня в камере, поплавок опускается вниз и своим рычагом отпускает игольчатый клапан, который открывается и пропускает бензин. В процессе его подачи, поплавковая камера наполняется, постепенно поднимая поплавок, на конце которого установлен рычаг. При достижении нормируемого уровня, рычаг поднимает иглу клапана и перекрывает его, таким образом, подача бензина в камеру прекращается. Данный цикл продолжается то тех пор, пока мотор не остановится.

Применяемость К126Г

Карбюратор с маркировкой «К126Г» устанавливался и до сих пор обслуживается на автомобилях Газ-24 «Волга» и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы «УАЗиков» в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

При незначительной доработке (сверление отверстия) К126Г устанавливают на А это могут быть как УАЗ, так и «Газель». Предшественником К126Г можно считать К151, а следующей моделью — К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Ремонт карбюратора К-151

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

повышенный расход топлива;
черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
плохая динамика автомобиля;
провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

засоряются жиклеры, топливные и воздушные каналы;
от нагрева происходит деформация корпуса;
перестает работать запорный клапан поплавковой камеры;
со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Установка холостого хода

После установки уровня в поплавковой камере собираем карбюратор и прогреваем двигатель автомобиля до рабочей температуры. В данном видео, вам расскажут и покажут как устанавливается холостой ход в карбюраторе Солекс, а так же основные причины его отсутствия.

Далее глушим его и проводим следующие операции:

При помощи плоской отвертки необходимо закрутить винт качества смеси до упора (позиция 7).
Отворачиваем его с этого положения на 4 – 5 оборотов назад.

Запускаем двигатель, при этом не забудьте полностью убрать подсос, и при помощи винта количества смеси (позиция 6) устанавливаем минимальные обороты двигателя около 800 в минуту, чтобы двигатель работал устойчиво.

Закручиваем винт качества смеси, пока двигатель не начнет работать неустойчиво. После отворачиваем его назад на 0,5 – 1 оборот, что должно привести работу двигателя в относительно устойчивое положение.

Винтом количество смеси устанавливаем обороты двигателя около 800 – 900 в минуту. Если двигатель начинает глохнуть, то открутите еще немного винт качество смеси.

При установке холостого хода могут возникнуть некоторые проблемы:

Двигатель не сбрасывает обороты при закручивании винта количество смеси (в канал холостого хода попадает очень много топливо и данный винт не может его перекрыть).

Причины:

установлены большие жиклеры;
плохо закручен электромагнитный клапан, и топливо подсасывает мимо жиклера;
деформация посадочного места жиклера или его самого.

Так, к примеру, если при снятии провода с электромагнитного клапана двигатель глохнет, то это означает, что установлен слишком большой жиклер.

Порядок работы

Сначала подключаем приборы.

Мультиметр включаем в режим показа частоты работы двигателя. Один щуп подключаем к массе, а другой к первичной обмотке катушки зажигания.

Включаем газоанализатор, перед этим вставив его датчик в выхлопную трубу автомобиля.

Запускаем двигатель и вращением винта количества смеси, как показано на рисунке, добиваемся частоты вращения в установленных приделах (820 – 900 об/мин).

А вращая винт качества смеси регулируем количество СО в выхлопных газах (0,5—1,2% при температуре 20 градусов и атмосферному давлению 760 мм рт. ст. ). В ходе этой регулировки обороты двигателя будут меняться.

Повторяем операцию, пока не будут выставленные нормативные значения.

Бываю ситуации, что через несколько заходов, показатели регулировок все равно не соответствуют нормативным.

Обращаем внимание на втулки. Тогда, если у Вас новый карбюратор, обратите внимание на специальные пластмассовые втулки, которые напрессованы на регулировочные винты

Тогда, если у Вас новый карбюратор, обратите внимание на специальные пластмассовые втулки, которые напрессованы на регулировочные винты. Винт качества топливной смеси ограничен во вращении до 50 градусов, а винт количества до 90 градусов

Это сделано для того, чтобы в гарантийный период эксплуатации автомобиля небыли сбиты заводские регулировки

Винт качества топливной смеси ограничен во вращении до 50 градусов, а винт количества до 90 градусов. Это сделано для того, чтобы в гарантийный период эксплуатации автомобиля небыли сбиты заводские регулировки.

Убирайте эти втулки и проводите регулировки заново.

Если все сделано правильно, то при резком нажатии на газ, а затем резком ее отпускании, двигатель должен чисто набрать обороты, а затем, сбавив их, не заглохнуть.

Подключение шлангов

Сложное устройство К-151 проявляется и при его подключении к двигателю. Здесь предусмотрено использование целого ряда шлангов, при этом используется только два различных типоразмера, так что перепутать их вполне возможно, при этом мотор на определённых режимах будет работать со сбоями. Порядок подключения шлангов к карбюратору:

подача топлива через топливный патрубок осуществляется к штуцеру, расположенному под поплавковой камерой со стороны мотора;
шланг обратки одевается на нижний штуцер – он смотрит в сторону, обратную от силового агрегата и расположен ниже входного;
два шланга малого сечения подключаются к электромагнитному клапану, другой конец одного из них – к клапану экономайзера;
второй конец тонкого шланга одевается на штуцер, расположенный в нижней части К-151 на обратной стороне корпуса ДЗ (там их два рядом стоящих, используем нижний);
на верхний штуцер из этой пары натягиваем шланг, идущий на вакуумный опережатель зажигания (он расположен на трамблёре);
штуцер большого диаметра на корпусе ДЗ служит для подключения патрубка принудительной вентиляции картера, устройства, располагаемого обычно на клапанной крышке;
штуцер малого диаметра, расположенный в средней части К-151, служит для подключения термовакуумного выключателя, однако этот патрубок используется только при наличии на двигателе системы рециркуляции отработавших газов. Если на конкретной модификации мотора такая система не предусмотрена, на этот штуцер просто устанавливают заглушку

Правда, такая предосторожность излишня – подсоса воздуха через этот штуцер нет.

При отсутствии опыта эти подключения следует осуществлять, сверяясь с инструкцией к устройству.

Подключение шлангов карбюратора К-151Д

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Назначение и конструкция карбюратора

Двухкамерный карбюратор ДААЗ 2107 установлен справа от двигателя (если смотреть по ходу автомобиля) на четыре болта М8, ввернутых во фланец впускного коллектора. Сверху круглый корпус воздушного фильтра крепится к платформе агрегата 4 болтами М6. Последний также соединен с карбюратором тонкой трубкой вентиляции картера.

Назначение карбюратора — смешивать бензин с воздухом в правильных пропорциях и дозировать смесь в зависимости от режима работы двигателя — холодный пуск, холостой ход, движение под нагрузкой и движение накатом. Топливо поступает в цилиндры через впускной коллектор за счет разрежения, создаваемого поршнями двигателя.

Топливный блок снабжает двигатель смесью бензина и воздуха под действием вакуума

Конструктивно устройство разделено на 3 узла — верхняя крышка, средняя часть и нижний газоблок. Крышка состоит из следующих частей:

мембрана и демпфер для пускового устройства;
трубка экономостата;
фильтр тонкой очистки топлива;
поплавок и штуцеры для подключения топливопровода;
игольчатый клапан, закрытый поплавковой лопастью.

Крышка вкручивается в среднюю часть пятью винтами с резьбой М5, между плоскостями имеется уплотнительная картонная прокладка.

Между крышкой и средней частью устройства установлена уплотнительная прокладка из картона

Наиболее важные дозирующие элементы расположены в корпусе центрального модуля:

поплавковая камера, в которой установлены основные топливные форсунки;
система холостого хода (сокращенно СХХ) с воздушными и топливными форсунками;
переходная система, блок которой аналогичен CXX;
основная система дозирования топлива, включающая эмульсионные трубки, воздушные жиклеры, большой и малый диффузоры;
ускорительный насос — камера с диафрагмой, распылителем и запорным шаровым краном;
вакуумный привод, прикрепленный болтами к задней части корпуса, открывает дроссельную заслонку во вторичную камеру при высоких оборотах двигателя (более 2500 об/мин).В средней части карбюратора ВАЗ 2107 расположены элементы дозирующей системы – форсунки, диффузоры, эмульсионные трубки

Нижняя часть крепится к среднему модулю 2 винтами М6 и представляет собой прямоугольную коробку с двумя дроссельными заслонками, установленными в камерах диаметром 28 и 36 мм. Регулировочные винты количества и качества горючей смеси встроены в корпус сбоку, первый крупнее. Рядом с винтами находится вакуумный кран для диафрагмы распределителя.

Когда водитель отпускает педаль акселератора, дроссельные заслонки автоматически закрываются под действием возвратных пружин
