Как проверить генератор автомобиля: проверка генератора мультиметром без снятия

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Прежде чем мы перейдем к изменению механической кривой, давайте закончим общую кривую, теперь переустанавливая линию продвижения вакуума между карбюратором и выдвижной канистрами. Выполните ту же процедуру, что и раньше. Вы заметите, что продвижение в вакууме достигнет своего максимального успеха довольно быстро. На самом деле он будет иметь кривую, основанную на уровнях вакуума, которые не будут отображаться при таком типе теста.

Это даст вам наиболее точное представление о продвижении в разных отверстиях дроссельной заслонки, но это немного усложняется. В приведенной ниже таблице указано общее количество времени на каждом обороте в минуту с добавлением вакуума к механическому. Цифры в скобках — это только вакуумный прогресс, который был определен путем вычитания механического продвижения от общего продвижения. Опять же, это только максимум; с более низким вакуумом коллектора, данные об увеличении вакуума также будут ниже.

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Механические вакуумные кривые. Как вы можете видеть, только с механическим продвижением дистрибьютор добавляет максимум 22 градуса. Если мы решаем, что для достижения максимальной мощности двигателю требуется 36 градусов общего времени, нам нужно добавить еще четыре градуса времени. В этой ситуации это легко, потому что все, что нам нужно сделать, это добавить еще четыре градуса начального времени, и мы там.

Но что, если нам нужно более полное продвижение, но двигатель, как правило, сталкивается с легкой детонацией, когда вы толпите дроссель на максимальном крутящем моменте, чтобы вы не могли просто добавить его в исходное? Есть четыре разных втулки: черный, синий, серебристый и красный. Число в скобках — это количество механического продвижения, которое позволяет каждый проход. При начальных значениях 25 градусов и 11 градусов у нас будет 36 градусов общего хода. Что делать, если у вас есть дистрибьютор, и вам нужно добавить или вычесть механическое продвижение?

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402

Проверка механической части.

Как проверить состояние подшипников генератора?

Для прослушивания подшипников потребуется пруток или рейка. Методика проверки следующая — в генератор упирают металлический пруток, другой конец подносят к уху и при запущенном двигателе слушают. Делается это примерно вот так:

Если вы не слышите никаких посторонних шумов, скорее всего подшипники генератора в порядке и в них даже нет люфта.

Для верности, можно скинуть ремень и поболтать якорь.

Как проверить обгонную муфту?

На всех автомобилях оборудованных автоматическим натяжителем ремня, в обязательном порядке, используется обгонная муфта. Дело в том, что при резком снижении оборотов двигателя, генератор, по инерции, может протянуть ремень, ослабить натяжитель и ремень соскочит.

Принцип работы обгонной муфты очень похож на бендикс стартера — передача крутящего момента возможна только от ремня к якорю!

Проверяется обгонная муфта очень просто — при изменении оборотов двигателя, особенно при его замедлении обгонная муфта не должна издавать шума.

При заглушенном двигателе, при помощи отвертки, необходимо покрутить якорь генератора через вентиляционное отверстие, если обгонная муфта исправна, якорь будет вращаться только в одну сторону.

Вот небольшое видео про то, как проверяется обгонная муфта:

Если вам интересно почитать подробнее про обгонную муфту, у нас на сайте есть отдельная статья.

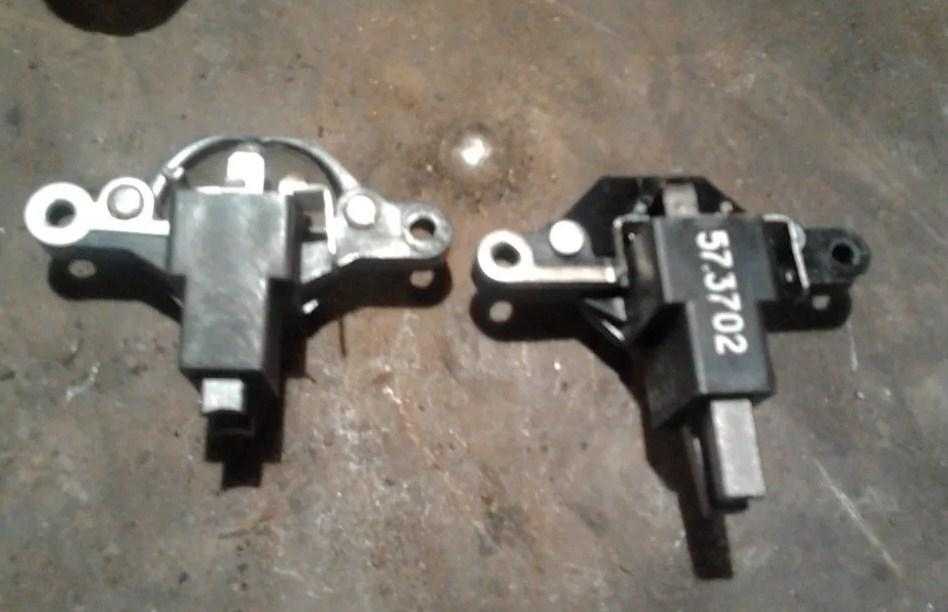

Как проверить состояние щеток генератора?

Щеточный узел важный элемент генератора — через щетки подается ток для подмагничивания якоря, и именно благодаря периодической подаче тока на обмотку якоря, реле регулятора напряжения поддерживает уровень напряжения в бортовой сети.

Проблема в том, что никакой диагностикой посмотреть состояние щеток невозможно!

Если вы однажды не хотите увидеть вот так лампу на панели:

Хотя бы раз в год снимайте щеточный узел и осматривайте состояние щеток, благо у большинства генераторов сделать это несложно. Если вы видите что щетки износились, замените их на новые….

Но, как правило, большинство автомобилистов, предпочитают ездить до того момента когда загорится лампа неисправности, а потом меняют узел в сборе так как на аккумуляторе можно доехать до сервиса.

Заключение.

На этом у меня сегодня всё. Я надеюсь, что статья про то, как осуществляется проверка генератора на автомобиле, была вам полезна и полностью ответила на все ваши вопросы.

Если вы хотите дополнить статью или если у вас остались вопросы пишите комментарии.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

Отсутствие зарядного тока — генератор не работает.
Зарядный ток есть, но ниже минимального значения — идёт недостаточный заряд АКБ.
Напряжение выше максимального значения — перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

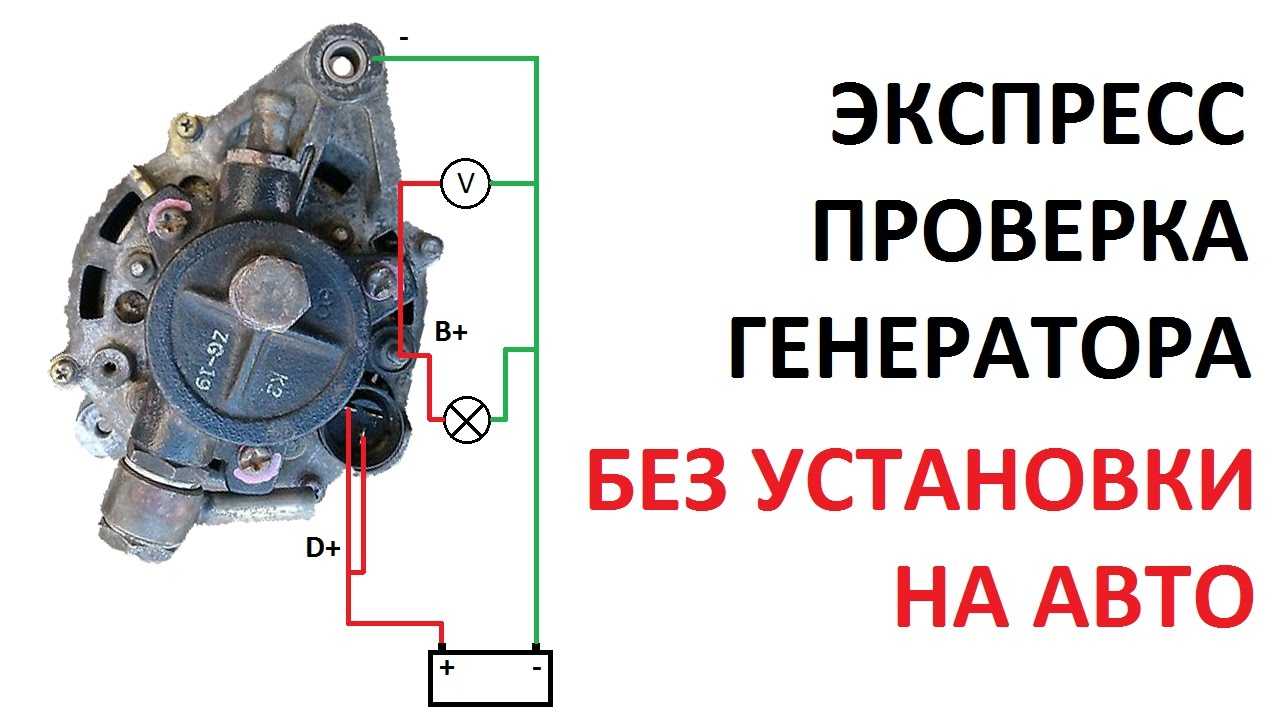

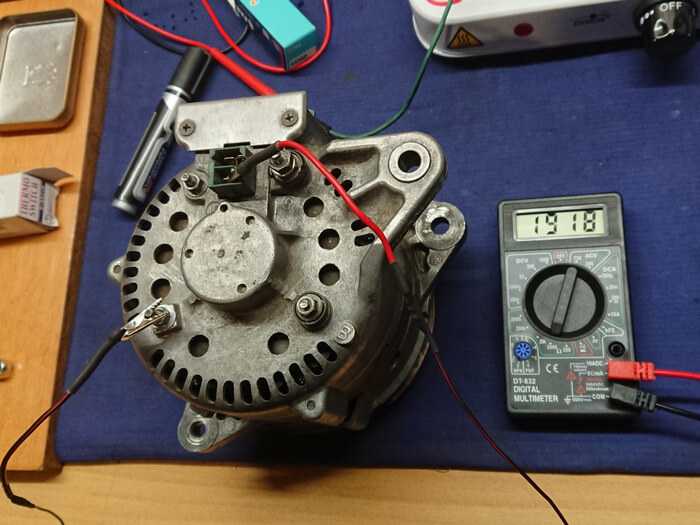

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра

Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

https://youtube.com/watch?v=sYpDunxmZzE

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Генератор не возбуждается ⇐ VW T4. Электрооборудование

Модератор: босяк

доброго времени суток.у меня т4 с двигателем 2.4 на генераторе нет возбуждения подскажите от кудова должен идти провод а то по схеме не понятно, кидаешь прямой + с акб появляется зарядка и сразу откидываешь генератор продолжает самовозбуждаться и давать зарядку,генератор перебрали,новая реле.можно ли просто с замка зажигания кинуть + на возбуждение.

С генератора провод идет на щиток приборов на лампочку акамулятора она и является возбудителем для генератора поэтому при включении зажигания она должна гореть а когда заведешь то тухнуть.

схема 1.pdf (111.66 КБ) 4871 скачивание схема 2.pdf (101.16 КБ) 2515 скачиваний схема 3.pdf (108.9 КБ) 1995 скачиваний схема 4.pdf (98.73 КБ) 1849 скачиваний описание к схемам 1-4.doc (34 КБ) 2213 скачиваний

ВАЗ 2103, 21093, 21102, 21124, Nissan Serena C23, VW T4 Caravelle, VW Multivan 2.5, MB Vito 2.3, VW T5 Caravelle 1.9

Это стандартная беда для «бывалых» генераторов на Т4. Если очень напрягает, надо делать ПОЛНЫЙ капремонт генератора с применением КАЧЕСТВЕННЫХ з/ч (щётки, кольца ротора, подшипники. ). Стоимость такого ремонта может оказаться выше стоимости другого б\у оригинального генератора.

Открываете капот ,перед ВАМИ коробка с предохранителями ( плоские шины), так вот одна из этих шин , со временем лопается ( от вибрации , от перепада температур) корпус пластик всё-таки . Первая или вторая от передка не помню ,ищите контакт лампочкой ,что-бы была хорошая нагрузка ,контролькой можно тоже ,но нагрузка слабее. Эта неисправность сначала проявляется следующим образом: заведёшь мотор лампочка горит ,газонёшь тухнет , со временем начинает промаргивать и на ходу, а потом горит постоянно . Это при условии что сам генератор исправен,пишу не с потолка сам неделю назад устранял такую неисправность. Удачи.

Не стоит прогибаться под изменчивый мир, пусть лучше он прогнётся под нас. Однажды он прогнётся под нас. Группа Машина времени.

Нет. В зависимости от типа движка может быть ситуация, что надо будет газануть для получения зарядки. В простых движках ничего не изменится.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
Активируйте оптику — дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки — замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.
Чтобы вы могли убедиться в работоспособности регуляторного устройства, отключите все электрооборудование, кроме оптики, в частности, вам потребуется именно габаритное освещение. При оборотах двигателя 1000-1200 в минуту необходимо проверить напряжения, оно должно составлять около 13.5-14.2 вольт.

Диагностику работоспособности регулятора напряжения можно осуществить путем подключения контрольной лампочки между щетками. Разумеется, перед этим реле следует демонтировать. К контакту D1 нужно подключить питание 12 вольт, а к контакту массы — минус. Лампочка должна загореться, а если уровень напряжения увеличится до 13.5-14.2 вольт, то источник освещения должен потухнуть. В том случае, если лампочка горит и не тухнет, проблема кроется в реле, его нужно поменять (автор видео — Вячеслав Ляхов).

Проверка состояния деталей

Независимо от того, какой генератор на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.

Щетки генератора не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.

Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.

Статор проверяют на наличие замыкания витковых обмоток на корпус.

Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.

Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.

Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный диод, выпрямительный блок заменяется.

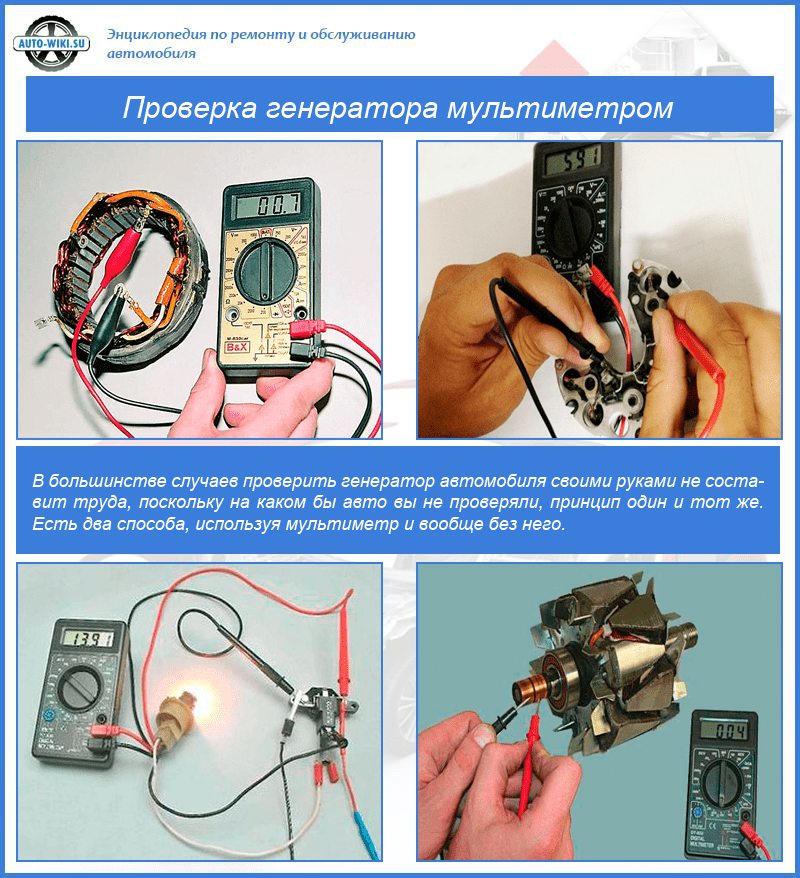

Как проверить генератор автомобиля мультиметром

Полная диагностика всех узлов в цепи и внутренних компонентов позволяет выявить некорректно работающий элемент, который даёт сбои в зависимости от условий эксплуатации, либо температурных режимов. Вовремя установить такое слабое место в генераторе – значит избежать более дорогостоящего ремонта или полной замены всего механизма. Проверку проводят последовательно, замеряя каждый узел и цепь на сопротивление, напряжение, силу тока и наличие пробоев «на массу», коротких замыканий в обмотках статора и ротора.

Диодный мост генератора

Предназначен для выпрямления тока и состоит из блока, в который входит шесть парных диодов (три на «минус», три на «плюс»). Перед тестом диодного моста необходимо отключить АКБ, сняв клемму «минус», и отключить от блока всю проводку к реле-регулятору напряжения. Мультиметр включают в режиме омметра, красный разъём «плюс» подключают к положительному выводу блока диодов, чёрный «минус» – на массу (корпус генератора). Если диодный мост исправен, то значение на табло мультиметра покажет бесконечность. В противном случае любое сопротивление означает, что выпрямитель неисправен.

Регулятор напряжения

Предназначен для стабилизации напряжения от генератора в бортовую сеть. В зависимости от типа силового агрегата и марки автомобиля – нормальное значение реле может отличатся, поэтому перед тестом нужно определить показатель, который дан в техническом описании двигателя. Порядок действий:

Проверку производят на прогретом агрегате и генераторе под нагрузкой – минимум 15 минут работы на холостых оборотах с включённым светом фар.

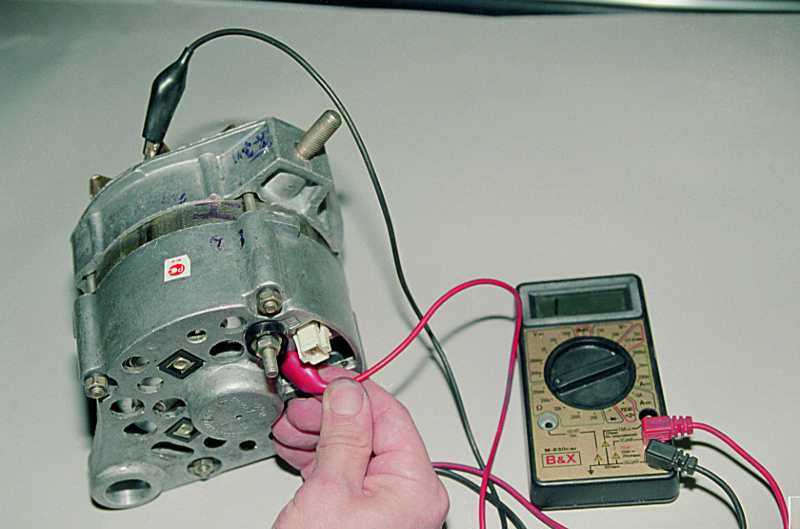

Мультиметр включают в режиме вольтметра, выставив максимальное значение в 20 Вольт.
Один щуп устройства «плюс» (красный) подсоединяют к клемме «30» на выводе регулятора, второй «минус» – на массу (корпус генератора. Показатель напряжения должен быть в пределах от 13,2 до 14,9 Вольт. Точное значение необходимо сверить с характеристикой в техническом описании: если отклонение превышает 0,5В от нормы, то реле подлежит замене.

Ток возбуждения генератора

Должен соответствовать номинальной силе тока в цепи. Для снятия замера мультиметр включают в режиме амперметр и последовательно соединяют клемму «67» на плюсовой контакт, минусовой – на массу. Запускают двигатель и выдерживают высокие обороты в течение 3-5 минут. Нормальное значение считается от 3 до 8 Ампер.

Ток отдачи

Позволяет выявить короткие замыкания в цепи на конкретном участке и стабильность силы тока генератора на выходе. Для замера мультиметр в режиме амперметра последовательно подключают к клемме «30» (В+) и массе генератора. Далее запускают агрегат на высоких оборотах и активируют все потребители электроэнергии одновременно. Через 2-3 минуты снимают показатель силы тока и отключают электрооборудование. На каждую отдельную цепь снимают новый замер: фары ближнего света, кондиционер, аудиосистема, габариты, дальний свет, поворотники. Когда каждый отдельный потребитель будет измерен, все значения складывают и сравнивают с общим. Погрешность не должна превышать отметки в 5 Ампер.

Обмотки

Отвечают за электромагнитную индукцию генератора. Для их диагностики потребуется демонтировать механизм, снять реле-регулятор и держатели щёток. Мультиметр включают в режиме омметр и снимают показатели сопротивления на выводах контактных колец: один щуп прибора на любое кольцо ротора, второй – на статор. Стандартный показатель сопротивления обмоток должен быть в пределе от 2 до 8 Ом.

Интересно знать!
Следует помнить, что перед снятием замеров необходимо зачистить клеммы, контакты всех выводов от следов окислений, коррозии, грязи.

Другие причины низкого напряжения

Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором

Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:

состояние клемм аккумулятора — плотность примыкания и оксидация;
проблемы электропроводки — окисление, нарушение её целостности;
выходные контакты к электроприборам;
правильно подобранные энергопотребители.

Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.

Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.

В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему

Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.

Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.

Подробное видео, как проверить генератор:

Проверить, не снимая с машины

Есть два 100% способа, которые лично я вам советую.

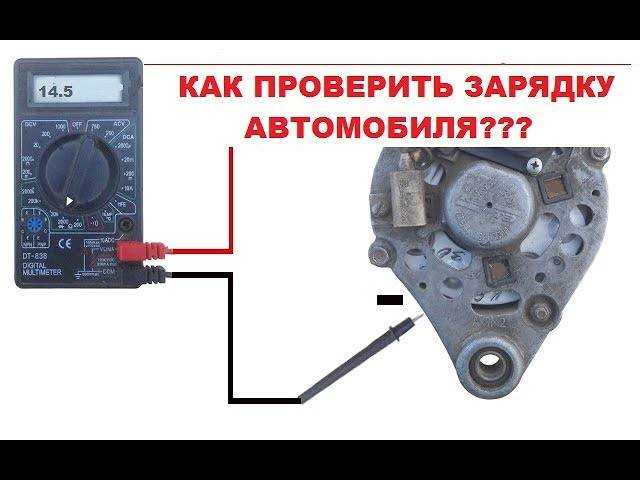

1) Проверка с мультиметром. Конечно, не у всех он есть, но справедливости ради стоит отметить, что это достаточно распространенный девайс и скажем у вашего отца – соседа – друга, он «по-любому» будет. Для начала замеряем на неработающем двигателе, на клеммах батареи, нормальное напряжение должно быть около 12,5 – 12,7В., в идеале.

Запускаем автомобиль, не газуем, и не включаем никакие электрические приборы — при работающем двигателе замеряем напряжение, оно должно быть в пределах 13,8 – 14,5 Вольта.

Однако на современных авто, где напичкано много электроники производители заверяют — что 14,8 Вольта ЭТО ТАКЖЕ НОРМАЛЬНЫЙ ПОКАЗАТЕЛЬ. Про это чуть ниже. Далее подключаем нагрузку — фары, печка, обогрев заднего стекла, противотуманки, магнитола, после этого напряжение должно немного просесть – но не ниже 13,7 – 14,0В. Если оно ниже, скажем в 12,8 – 13В, то значит генератор не работает, нужно его проверять.

2) Старый дедовский метод. Почти на всех машинах так можно проверять, причем этот метод рабочий на все 100%. Но делать нужно все очень аккуратно. Итак – запускаем двигатель, включаем не очень большую нагрузку (например, фары или подогрев заднего стекла). И на рабочем двигателе нам нужно снять минусовую клемму с АКБ, откручивается все ключом на «10». Снимаем ее и убираем в сторону, можно просто поднять над клеммой.

Если машина продолжает уверенно работать, фары не потускли, то значит ваш генератор на 100% рабочий. Если машина сразу же заглохла, то значит — генератор на 100% не рабочий и срочно нужно его смотреть. Так я проверял еще на ВАЗ 2101 и сейчас работает на моем АВЕО.

Проверка генератора после ремонта

Осуществив детальный осмотр и замену дефектных элементов, генератор собирают. Сборка происходит в обратной последовательности

После того как генератор «Газели» собран, важно провести диагностику. Исправное состояние и правильность его сборки можно определить проверкой частоты вращения, во время которой генератор отдает ток, равный 40 А и 70 А. Осуществляют диагностику на специальном стенде

Электродвигатель проверочного стенда плавно изменяет частоту вращения ротора. При этом осуществляются замеры показателей генератора, а также определяется степень его исправности

Осуществляют диагностику на специальном стенде. Электродвигатель проверочного стенда плавно изменяет частоту вращения ротора. При этом осуществляются замеры показателей генератора, а также определяется степень его исправности.

Какая зарядка должна идти на аккумулятор с генератора

Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания. То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А

Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети

Как проверить генератор мультиметром

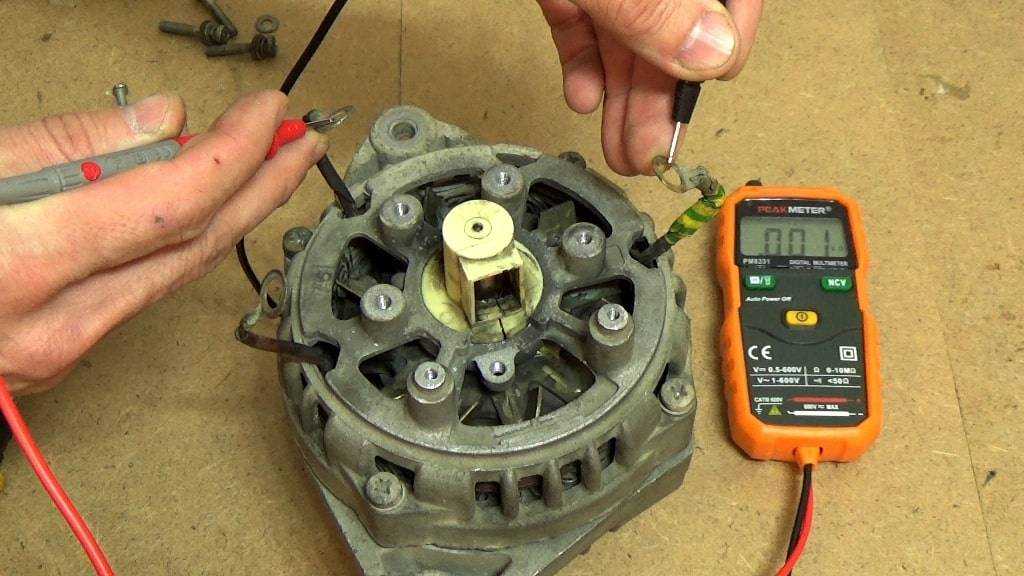

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.
