Схема устройства контактной системы батарейного зажигания:
а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.
Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.
При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.
Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.
При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.
Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.
Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.
В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.
Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.
Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.
Что такое угол опережения зажигания?
Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.
| Параметры | Единицы измерения |
Классическая | Бесконтактная |
| Энергия искрового разряда | мДж | 20 | 60 |
| Время нарастания вторичного напряжения с 2 до 15 кВ | мкс | 30 | 20 |
| Вторичное напряжение max | кВ | 26 | 29,5 |
| Длительность искрового разряда | мс | 1,5 | 2 |
Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.
Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.
Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.
Системы зажигания разделяются на 3 группы:
Электронная система зажигания (микропроцессорная система зажигания)

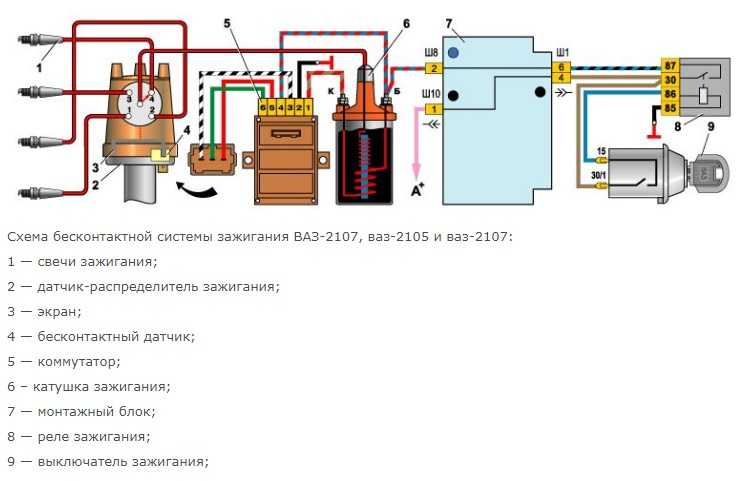

Электронная система зажигания

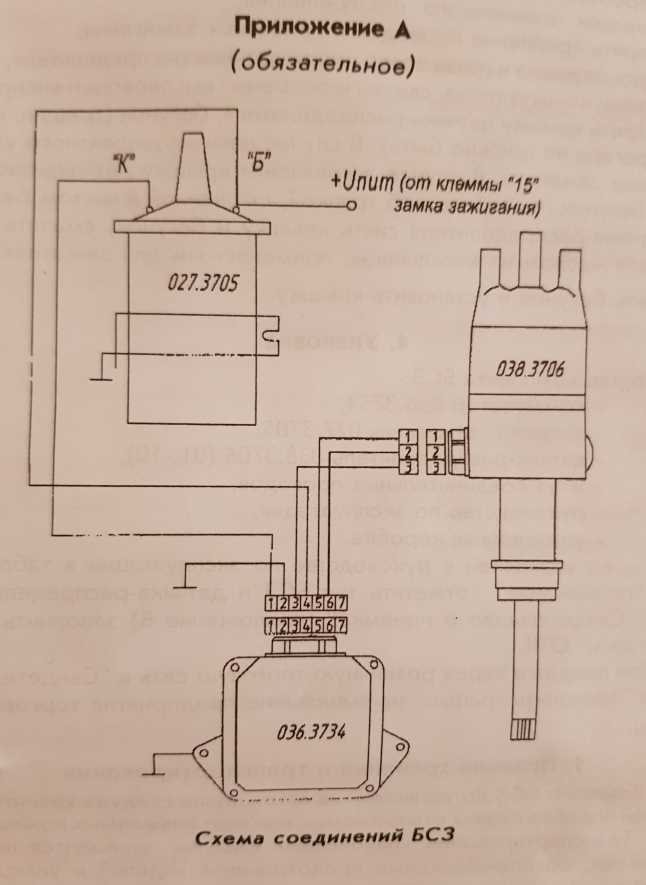

Плюсы и минусы безконтактного зажигания
| Плюсы + | Минусы — |
|---|---|
| Ток подают на катушки зажигания через полупроводниковый коммутатор на первичную обмотку, это делает энергию искры гораздо больше, за счет большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ). | Самым значительным недостатком данной системы зажигания является низкая надежность по сравнению с другими. Всем известные коммутаторы, которые изначально ставились на эти системы отличались очень низкой надежностью и часто выходили из строя. |
| Функционально заменяющий КГ электромагнитный формирователь импульсов, сделанный при помощи датчика Холла и который обеспечивает по сравнению с КГ значительно лучшую форму импульсов, а также стабильность, при этом во всем диапазоне оборотов двигателя. В связи с этим двигатель, оснащенный БСЗ выдает значительно лучшие показатели мощности и позволяет значительно сэкономить на топливе (до 1 л. на 100 км). | Если возникнут какие либо проблемы, то без новых запасных частей не обойдешься. |
| Значительным плюсом данной системы зажигания является низкая по сравнению с КСЗ потребность в частой регулировке, а также обслуживание. Но что касается обслуживания системы, то тут все просто и сводится к смазыванию вала трамблера каждые 10 тыс. км. пробега. |
Плюсы и минусы контактного зажигания
| Плюсы + | Минусы — |
|---|---|
| Это самая простейшая система зажигания, ее можно отремонтировать в чистом поле при помощи золотника и спички в течение 10 минут, с бесконтактный этот номер не пройдет. Отказ контактной системы зажигания маловероятен. | Ток подается на первичную обмотку катушки зажигания через контактную группу. В связи с эти значительное ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно исктообразование. |
| Часто требуется обслуживание. Нужно постоянно следить за зазором в КГ, за углом замкнутого состояния КГ. Нужно постоянно чистить контакты КГ потому как они во время эксплуатации подгорают. Также вал трамблера нужно каждые десять тысяч километров смазывать. Также рекомендуется смазывать кулачек распределителя. | |
| Низкая надежность этой системы, часто выходит из строя, требуется постоянный уход. |
| Плюсы + | Минусы — |
|---|---|
| Значительным плюсом МПСЗ является то, что она обеспечивает качественное управление зажиганием в зависимости от частоты вращения коленчатого вала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механика, поэтому эта система зажигания отлично вырабатывает искру, искрообразование очень мощное. | В полевых условиях не отремонтировать. Сложно найти запчасти. Низкая надежность. |
Конденсатор трамблера, зачем нужен?
На трамблере (распределителе зажигания) «классических» автомобилей ВАЗ с контактной системой зажигания устанавливается конденсатор. Разберемся, что это такое, зачем он нужен и как работает. В качестве примера используем конденсатор, установленный на трамблер автомобилей ВАЗ 2104, 2105, 2107 с контактной системой зажигания карбюраторного двигателя.
Что такое конденсатор?
Конденсатор это устройство, позволяющее накапливать, а затем отдавать электрический заряд.
Своего рода маленькая аккумуляторная батарея. Состоит из двух электродов разделенных диэлектриком. Если на него подать электрический ток, то он начнет скапливаться на электродах конденсатора. Основное свойство конденсатора- это емкость.
В трамблере он подключен параллельно контактам прерывателя.
Зачем нужен конденсатор в контактной системе зажигания?
Если коротко — для повышения напряжения выдаваемого катушкой на свечи зажигания.
Подробнее о работе конденсатора. Как известно контактная система зажигания работает за счет принудительного размыкания контактов прерывателя в трамблере. Каждое размыкание — это прерывание электрического тока, протекающего через первичную обмотку катушки зажигания. После чего магнитное поле в катушке зажигания резко сокращается и пересекая витки вторичной и первичной обмоток индуктирует ЭДС порядка 14000-24000 В. Что выливается в мощную искру на свечах. Двигатель при этом работает ровно, хорошо тянет, свечи коричневые. Чем быстрее сокращение магнитного поля тем выше ЭДС и сильнее искра и лучше работа двигателя.
Но тут возникают проблемы, так как индуктируемая в первичной обмотке ЭДС (ЭДС самоиндукции) пытается поддержать исчезающий электрический ток и замедляет сокращение магнитного поля. Напряжение снижается, искра становится недостаточно мощной. Двигатель вдруг «затроил» или вообще заглох. В качестве бонуса ЭДС самоиндукции вызывает сильное искрение между контактами прерывателя, что ускоряет их износ.
Чтобы не допустить такие негативные явления, в электрическую цепь включен конденсатор (установленный на трамблере). В начальный момент размыкания контактов ток самоиндукции заряжает конденсатор, что уменьшает прохождение тока между контактами прерывателя и снижает искрение между ними. Затем конденсатор разряжается через первичную обмотку катушки зажигания, причем ток разряда направлен против тока самоиндукции, благодаря чему исчезновение магнитного поля в катушке происходит быстрее и она выдает ток высокого напряжения в высоковольтную цепь. Работа двигателя восстанавливается до нормы. Если бы не было конденсатора, то катушка выдавала бы всего 4000-5000 В.
Большое значение имеет емкость конденсатора. При слишком большой емкости искрение между контактами прерывателя будет незначительным, но увеличится время заряда и разряда конденсатора, что уменьшит ЭДС индуктируемую во вторичной обмотке. При малой емкости конденсатора искрение будет больше, но ЭДС так же уменьшится так ток его разряда будет низкий и не сможет противодействовать замедлению исчезновения магнитного поля в катушке зажигания. В результате снижение напряжения в высоковольтной цепи системы зажигания и слабая искра.
Неисправности конденсатора трамблера ВАЗ 2101, 2102, 2103, 2106, 2121
Основной неисправностью конденсатора в контактной системе зажигания является его «пробой» на «массу». При этом двигатель автомобиля может не запуститься вовсе или будет запускаться и глохнуть, либо внезапно заглохнет во время движения. Характерными внешними признаками неисправности являются: сильное искрение между контактами прерывателя при пуске двигателя и очень слабая искра или полное ее отсутствие.
Конденсатор можно проверить и в случае обнаружения неисправности заменить новым.
Примечания и дополнения
— Параметры работы конденсатора автомобилей ВАЗ 2105, 2107: емкость конденсатора замеряется в диапазоне частоты 50 – 1000 Гц и находится в пределах 0,20-0,25 мкФ, сопротивление изоляции при температуре (100±2)ºС и напряжении постоянного тока 100 В должно быть более 1 МОм/мкФ.
Источник
Замок зажигания ВАЗ 2101
Также на ВАЗ 2101 часто выходит из строя замок зажигания. В таком случае его нужно заменить или поменять провода. Для этого нам нужно разобраться в схеме подключения замка зажигания.
Значение меток замка зажигания
На поверхности корпуса замка зажигания можно увидеть специальные отметки. Они позволяют владельцам авто получать информацию о режиме активации замка в момент нахождения ключа в скважине.
Метки на замке зажигания ВАЗ
- «» — указывает на выключенное состоянии системы. Оборудование, которое включается с помощью замка – выключено. Сюда не входят: прикуриватель, осветительные приборы салона, stop-сигнал, иногда магнитола.
- «1» — отметка, которая свидетельствует о том, что бортовая сеть авто получает питание от АКБ. В этой позиции ключ закрепляется сам, а электрический ток подается в зажигание, электрический двигатель отопительного прибора и омывателя стекла, контрольные и измерительные приспособления, лампочки фар и системы сигнализации.
- «2» — информирует о запуске двигателя. Свидетельствует о подаче напряжения на пусковое устройство. Ключ в этой позиции не закрепляется. Если его не держать – он примет исходное положение «1»;
- «3» — метка стоянки. Если в этой позиции вынуть ключ из замка зажигания, то рулевая колонка будет заблокирована. Для разблокировки потребуется установить ключ обратно и перевести его в позицию «0» или «1»
Расшифровка (распиновка) выводов замка зажигания ВАЗ 2101
Замок зажигания обладает 5-тью контактами и, следовательно, имеет 5-ть выводов. Они отвечают за передачу напряжения на требуемый узловой центр. К каждому выводу подводиться свой провод определенного цвета. Все контакты имеют свой порядковый номер.
Выводы проводов замка зажигания ВАЗ
- «50» — отвечает за стартёр (имеет красный цвет).
- «15» — обеспечивает подачу тока в систему зажигания, в электродвигатель обогрева, омывателя ветрового стекла, панель приборов (чёрно-голубой или сине-чёрный).
- «30» и «30/1» — всегда «+» (розовый и коричневый).
- «INT» — световые приборы для освещения вне машины и световые лампы системы сигнализации (чёрный).
Схема подключения замка зажигания ВАЗ 2101
В случае если проводники собраны в фишку, то трудностей возникнуть не должно – нужно установить элемент на соответствующие на контакты и всё.
Схема подключения замка зажигания ВАЗ
Расшифровка схемы:
- Аккумулятор.
- Стартер с выводом «50» через пусковое реле.
- Генератор.
- Блок предохранителей.
- Замок зажигания.
- Пусковое реле.
Когда все провода будут подключены, конструкция собирается, выполняется подключение к аккумулятору, и тестируется работа системы. Прежде всего, необходимо проверить все электрические приборы, которые питаются от замка зажигания. А затем проверить работу стартёра.
Регулировка электронного зажигания (на ВАЗ 2107)
Чтобы понять, как отрегулировать зажигание на ВАЗ 2107 (карбюратор), необходимо с помощью тринадцатого ключа ослабить гайку крепления трамблера. В этом случае первый провод лампочки будет использоваться как вольтметр. Он должен быть подключен к штырю. Второй провод заземлен».
Следующим этапом регулировки бесконтактного зажигания (на ВАЗ 2107) является выполнение процедуры, предполагающей включение зажигания
Очень медленно и осторожно поверните корпус распределителя по часовой стрелке. Прекратить эту работу необходимо сразу после того, как “зажегся” свет
В момент появления искры можно будет сделать вывод о появлении возгорания. После этого необходимо сдвинуть трамблер до тех пор, пока контакты не отключатся и индикатор снова не загорится. На этом установка бесконтактного зажигания на карбюратор ВАЗ-2107 завершена.
Установка электронного зажигания на ВАЗ 2107 позволяет сделать работу двигателя автомобиля более плавной и плавной. Это способствует тому, что процесс пуска в холодное время года очень способствует снижению расхода топлива. Если у вас карбюраторный двигатель, вы задумываетесь, как поставить электронное зажигание на ВАЗ-2107, то вам необходимо максимально ознакомиться с нюансами установки.
Порядок зажигания ВАЗ 2107 не должен быть достаточно дорогим. При этом отдавать предпочтение экономическим моделям нецелесообразно. Правильнее выбирать товар, относящийся к средней ценовой категории, чтобы избежать ситуации, требующей замены в будущем. Перед тем, как приступить к работе по настройке бесконтактного зажигания на ВАЗ-2107, необходимо подготовить дрель и набор различных ключей.
Как настроить зажигание
Настройка электронного зажигания

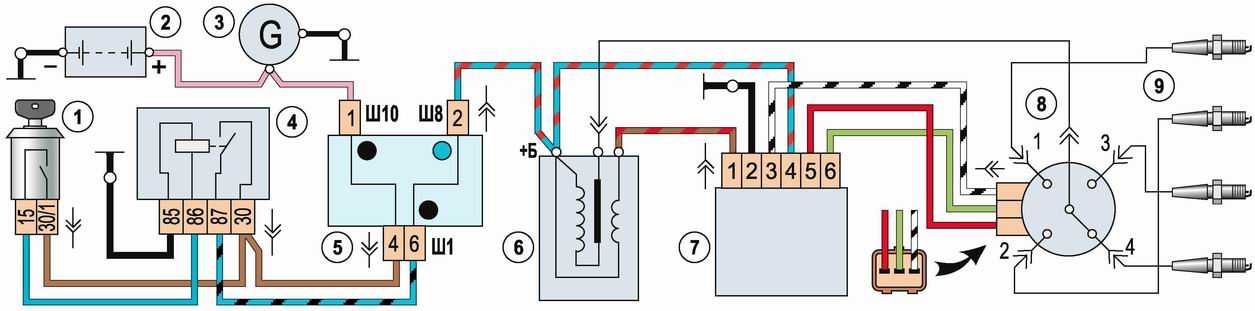

Чтобы получить базовые знания и в целом представление о том, как поставить бесконтактное зажигание на ВАЗ 2107, необходимо прочитать прилагаемую инструкцию и изучить все, что входит в комплект для двигателя карбюраторного автомобиля. Здесь речь идет о таких деталях, как распределитель, выключатель, свечи зажигания, катушка, соединительные и высоковольтные кабели. Эта система может быть установлена без проблем. Сначала вы должны снять клемму, означающую «минус», с аккумуляторной батареи, затем повернуть коленчатый вал до совпадения третьей и четвертой меток.
Теперь мастер, выполняющий работу, может начать процесс выполнения основных шагов. Катушку необходимо отключить от всех идущих к ней коммуникаций. Его необходимо аккуратно разобрать и установить новый компонент. Уже можно подключить новый элемент к высоковольтному кабелю.
Следующий этап – установка бесконтактного зажигания на карбюратор ВАЗ-2107 – снятие крышки, которая является трамблером. На блоке с помощью маркера нужно указать место, где он будет установлен. Далее деталь следует аккуратно открутить и немного переставить в сторону. Теперь процедура настройки зажигания ВАЗ-2107 (карбюратор) предполагает установку «бегунка» в положение перпендикулярно двигателю и вставку блока цилиндров в отверстие. Его необходимо совместить с точкой, расположенной на блоке. Далее необходимо установить крышку в исходное положение и подключить провода.
Перед установкой зажигания на карбюратор ВАЗ-2107 необходимо точно определить, где будет располагаться выключатель. Дело в том, что места для его установки в автомобиле данной модели просто не предусмотрено. Специалисты рекомендуют устанавливать его непосредственно рядом с емкостью, в которую наливается омывающая жидкость. Аксессуар можно закрепить саморезами. Также возможна установка разъема. Также следует помнить о свечах. Для их замены в данной модели автомобиля нужно использовать специальный инструмент, с помощью которого можно открутить устаревшие компоненты и установить новые. Кстати, свет от зажигательных свечей позволяет говорить о процессе работы двигателя. Если они черные, скорее всего, стоит проверить работу воздушного фильтра. Нормальный цвет – светло-коричневый.
Контактная система зажигания ВАЗ 2107
Классическая контактная система, применяемая на ВАЗ, состоит из 6 компонентов:
- Выключатель зажигания.
- Прерыватель-распределитель.
- Свечи зажигания.
- Низковольтные провода.
- Катушка зажигания.
- Высоковольтные провода.
Выключатель зажигания совмещает в себе две детали: замок с противоугонным устройством и контактную часть. Выключатель крепится двумя винтами слева от рулевой колонки.
Катушка зажигания является повышающим трансформатором, преобразующим ток низкого напряжения в высокое напряжение, необходимое для получения искры в свечах зажигания. Первичная и вторичная обмотки катушки помещены в корпус и залиты трансформаторным маслом, обеспечивающим их охлаждение во время работы.
Распределитель зажигания – наиболее сложный элемент системы, состоящий из множества деталей. Функция распределителя – преобразования постоянного низкого напряжения в высокое импульсное с распределением импульсов по свечам зажигания. В конструкцию распределителя входят прерыватель, центробежный и вакуумный регуляторы опережения зажигания, подвижная пластина, крышка, корпус и прочие детали.
Свечи зажигания воспламеняют бензино-воздушную смесь в цилиндрах двигателя при помощи искровых разрядов. Во время эксплуатации сечей необходимо контролировать зазор между электродами и исправность изоляторов.

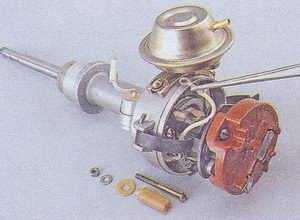

разборка, ремонт распределителя зажигания (трамблер) ваз 2107
26.01.2012 11:44
Валика ротора распределителя зажигания ваз 2107 — снятие 1. Снимаем с автомобиля ваз 2107 распределитель зажигания (см. «Распределитель зажигания (трамблер) автомобиля ваз 2107 — снятие и установка»). 2. Ветошью очищаем внешнюю поверхность трамблера от грязи. 3. Выколоткой выбиваем на несколько миллиметров пружинный штифт крепления муфты валика распределителя зажигания.
4. Пассатижами вынимаем штифт из маслоотражательной муфты.
5. Снимаем с валика муфту с шайбой и вынимаем валик из корпуса распределителя зажигания. Конденсатор распределителя зажигания ваз 2107 — снятие 1. Ключом на 7 мм ослабляем гайку крепления вильчатого наконечника провода конденсатора и отводим наконечник в сторону. 2. Шлицевой отверткой отворачиваем винт крепления конденсатора и снимаем конденсатор с трамблера.
Вакуумный регулятор распределителя зажигания ваз 2107 — снятие 1. Шлицевой отверткой сдвигаем стопорную шайбу с оси тяги вакуумного регулятора.
2. Тем же инструментом отворачиваем два винта крепления вакуумного регулятора к корпусу трамблера.
3. Отсоединяем вакуумный регулятор от корпуса трамблера.

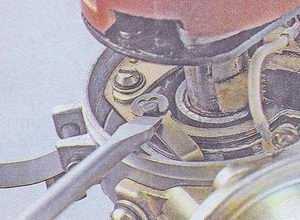

Контактная группа распределителя зажигания ваз 2107 — снятие 1. Шлицевой отверткой удерживаем от проворачивания винт, ключом на 7 мм отворачиваем две гайки крепления контактная группа.
2. Вынимаем из корпуса распределителя зажигания винт с изолирующей втулкой и снимаем с него наконечник провода контактной группы.
3. Шлицевой отверткой отворачиваем два винта крепления контактной группы к подвижной пластине (см. «Угол замкнутого состояния контактов прерывателя — проверка и регулировка»). 4. Снимаем с распределителя зажигания контактную группу.
Подвижная пластина прерывателя распределителя зажигания ваз 2107 — снятие 1. Снимаем с корпуса трамблера валик ротора и отсоединяем от подвижной пластины прерывателя контактную группу. 2. Шлицевой отверткой отворачиваем винты крепления двух удерживающих пластин подвижной пластины прерывателя к корпусу распределителя зажигания. Одним из винтов также крепится наконечник «массового» провода.
3. Извлекаем подвижную пластину с подшипником из корпуса трамблера.
Подшипник подвижной пластины прерывателя должен вращаться плавно, без заедания. В противном случае следует заменить подшипник подвижной пластины прерывателя.
Сборка распределителя зажигания ваз 2107 Сборка трамблера автомобиля ваз 2107 выполняется в обратной последовательности.
Замок зажигания
Снятие «семерочного» замка
Система зажигания на отечественной семерке включает в себя два основных компонента — катушку и модуль. Замок, в свою очередь, состоит из нескольких частей — самого механизма переключения, а также контактной схемы. Каждый из этих компонентов является независимым по своему устройству, так что если ломается один из них, его вполне можно заменить, при этом не меняя полностью замок. Что касается ремонта, то модуль зажигания ВАЗ 2107 можно отремонтировать в домашних условиях, если у вас будет весь необходимый инструмент и представление о том, как производится эта процедура.
На карбюраторе или инжекторе работоспособность замка можно определит при помощи специального тестера — мультиметра. Чтобы проверить контактное зажигание, щупы мультиметра следует подключить к выходам на замке по очереди, при этом выход должен соответствовать тому или иному положению ключа. Если контактная группа является работоспособной, мультиметр выдаст сопротивление, которое стремится к нулю. Если полученный показатель другой, это говорит о необходимости ремонта контактной группы или ее замене. В некоторых случаях такие параметры могут быть обусловлены окислением либо подгоранием контактов, что можно исправить без замены группы.
Контактная система зажигания (карбюратор)
Старые «семерки» с карбюраторным мотором, как правило, комплектуются классической контактной системой. Для точной проверки и настройки зажигания необходим стробоскоп, но из-за редкости такого устройства допускается применение простой лампочки на 12 Вольт. Подготовьте два ключа — для коленчатого вала и рожковый на «тринадцать».
Установка зажигания ВАЗ-2107, оборудованного контактной системой, производится так:
- Заглушите мотор (если он был запущен) и дождитесь, пока его температура снизится до безопасного уровня. Поставьте поршень 1-го цилиндра в нужную позицию. Для этого выкручивайте свечку с 1-го цилиндра, закрывайте отверстие и прокручивайте коленвал по ходу вращения стрелки часов.
- Дождитесь максимального давления на палец. Прокручивайте вал до момента, пока метка на шкиве не сравняется с насечкой на кожухе ГРМ. Если с поиском меток возникли проблемы, протрите поверхность от пыли и грязи.
- В случае совпадения со второй меткой можно говорить об опережении зажигания на 5 градусов. Если вы заливайте топливо с октановым числом 92 или 95, такой параметр можно оставлять. Убирайте ключ с коленчатого вала, вкручивайте на место свечу и возвращайте контакты на место.
Следующая задача — определить момент зажигания. Для этого работайте с распределителем. Берите ключ на «тринадцать» и делайте несколько вращений гайки в сторону выкручивания. Далее алгоритм такой:
- Берите лампу на 12 Вольт и подключайте к ней два питающих провода.
- Один из них подсоединяйте на массу машины, а второй — на один из выводов катушки (тот, с которого выходит вторичное напряжение).
- Прокручивайте крышку трамблера. Вращайте до момента, пока лампа погаснет.
- Ставьте все на прежние позиции и пользуйтесь автомобилем.
Как правило, такая установка момента зажигания ВАЗ-2107 дает неплохие результаты и помогает решить ряд задач — устранить проблемы с пуском, снизить расход горючего и даже улучшить динамику авто.
Руководство по выставлению
Итак, где находится и какие функции выполняет модуль и катушка зажигания ВАЗ мы разобрались, теперь поговорим о настройке. Если момент системы выставлен неправильно, это станет причиной более повышенного расхода бензина, а также детонации силового агрегата (начнут стучать «пальчики»). В целом работа мотора будет нестабильной.
Чтобы настроить зажигание ВАЗ 2107, необходимо выполнить несколько действий, все они подробно описаны ниже:
Для начала следует правильно отрегулировать зазор, который имеется межу и прерывательного устройства. Для этого заранее следует демонтировать его крышку и произвести очистку поверхности контактов. На этом же этапе необходимо произвести проверку соединения контактов — соприкасаться элементы должны по всей поверхности, а не только на определенных участках. В том случае, если контакты соединены плохо, их необходимо попытаться незначительно подогнуть
Также можно попробовать немного подточить плоскость.
Сделав это, переходим к важному этапу. Вам необходимо повернуть коленчатый вал до того момента, пока контакты максимально не разомкнутся
С помощью щупа вам необходимо увеличить зазор, примерно до 0.45 мм. Следует отметить, что во время этого щуп между контактами должен передвигаться с невысоким сопротивлением.
Коленчатый вал проворачивается до риски «момент зажигания», отмеченной на самом шкиве. Сделав это, к клемме прерывательного механизма следует подключить вольтметр, если его нет, может использоваться обычная контрольная лампочка. Речь идет непосредственно о клемме прерывателя, которая подключена к катушке. Используя гаечный ключ на 13, вам необходимо немного ослабить гайку фиксации прерывателя к БЦ.
После этих действий необходимо провернуть ключ в замке, но не заводить двигатель, одновременно корпус прерывателя нужно провернуть против часовой стрелки. Когда вы заметите, что лампа погасла, необходим начинать проворачивать корпус в другом направлении, пока лампочка вновь не загорится. Если контролька горит, это свидетельствует о том, что был выставлен момент передачи искры по высоковольтным проводам. Поле того, как момент будет установлен, гайку фиксации прерывателя следует закрутить до упора.
Что касается проверки, то это сделать проще простого. Когда автомобиль едет со скоростью 40 км/ч, необходимо нажать на газ, чтобы транспортное средство стало быстро набирать мощность. При быстром разгоне должна произойти кратковременная детонация, пока машина не сможет разогнаться до 60 км/ч. Если это так, то момент был выставлен верно и на какое-то время об этой процедуре можно будет забыть.
Подготовка к регулировке зажигания
Итак, зажигание можно выставлять по 1 или 4 цилиндру. При этом широко распространена регулировка по первому цилиндру. Зажигание ВАЗ 2106, а точнее момент зажигания ВАЗ 2106 следует выставлять по меткам.
Указанные метки зажигания имеются на крышке ГРМ, их три, одна короче, вторая средняя и третья самая большая по длине. Наиболее короткая метка указывает, что УОЗ (угол опережения зажигания) составляет 10°, средняя 5°, а длинная 0°.
Также верхняя мертвая точка ВМТ обозначается на ободе шкива, на ступице шкива (напротив указанной метки) имеется особый наплыв. Разобравшись с метками, можно переходить к тому, как выставить зажигание ВАЗ 2106 своими руками.
Сначала свечным ключом следует выкрутить свечу 1 цилиндра. Далее резиновой заглушкой или пальцем следует закрыть свечной колодец. Если отверстие прикрыто рукой, палец не следует убирать.После специальным ключом нужно проворачивать коленчатый вал двигателя до начала момента такта сжатия в 1 цилиндре (поршень начинает идти вверх). Как правило, это момент, когда пробка вылетит или будет чувствоваться, как выдавливает палец.Крутить вал нужно до момента, пока метка на шкиве коленчатого вала не будет совпадать с меткой, которая выполнена на крышке механизма газораспределения
Обратите внимание, если обычно машина эксплуатируется на бензине АИ-92 или АИ-95, нужно ориентироваться по средней метке. Если используется 80-й бензин и ниже, тогда следует совмещать с меткой, которая самая длинная, то есть выставлять угол опережения 0°
Далее нужно отстегнуть защелки, снять крышку распределителя зажигания. Коленвал нужно провернуть так, чтобы ротор распределителя встал в положение, когда его наружный контакт направлен на первый цилиндр (видно по крышке распределителя).Совместив все метки, еще раз следует проверить распределитель, проведя условную линию через защелки крышки. Такая воображаемая линия должна располагаться параллельно оси двигателя. Если это не так, тогда нужна регулировка;Для регулировки нужно открутить гайку, которая крепит распределитель, после трамблер нужно поворачивать вверх. Путем вращения оси ротора следует выставить ее параллельно относительно оси двигателя. Теперь распределитель можно поставить, закрутить гайку, но полностью не затягивать.
Сначала свечным ключом следует выкрутить свечу 1 цилиндра. Далее резиновой заглушкой или пальцем следует закрыть свечной колодец. Если отверстие прикрыто рукой, палец не следует убирать.
После специальным ключом нужно проворачивать коленчатый вал двигателя до начала момента такта сжатия в 1 цилиндре (поршень начинает идти вверх). Как правило, это момент, когда пробка вылетит или будет чувствоваться, как выдавливает палец.
Крутить вал нужно до момента, пока метка на шкиве коленчатого вала не будет совпадать с меткой, которая выполнена на крышке механизма газораспределения. Обратите внимание, если обычно машина эксплуатируется на бензине АИ-92 или АИ-95, нужно ориентироваться по средней метке. Если используется 80-й бензин и ниже, тогда следует совмещать с меткой, которая самая длинная, то есть выставлять угол опережения 0°. Далее нужно отстегнуть защелки, снять крышку распределителя зажигания. Коленвал нужно провернуть так, чтобы ротор распределителя встал в положение, когда его наружный контакт направлен на первый цилиндр (видно по крышке распределителя).
Совместив все метки, еще раз следует проверить распределитель, проведя условную линию через защелки крышки. Такая воображаемая линия должна располагаться параллельно оси двигателя. Если это не так, тогда нужна регулировка;
Для регулировки нужно открутить гайку, которая крепит распределитель, после трамблер нужно поворачивать вверх. Путем вращения оси ротора следует выставить ее параллельно относительно оси двигателя. Теперь распределитель можно поставить, закрутить гайку, но полностью не затягивать.
