Устройство контактной системы батарейного зажигания

Устройство

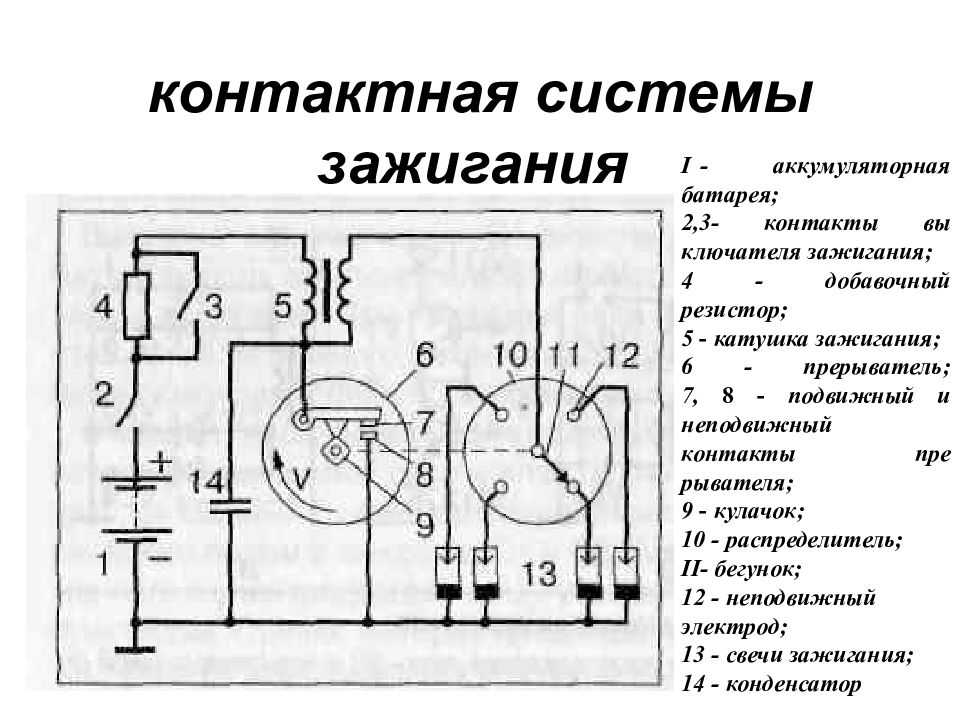

Не секрет, что контактная система зажигания состоит из множества различных элементов:

• АКБ;
• Механический прерыватель и распределитель. Первый дает ток низкого, а второй — высокого напряжения;
• Замок, катушка и свечи зажигания;
• Регуляторы опережения зажигания представлены двумя видами — центробежным и вакуумным;
• Высоковольтные провода.

Рассмотрим основные элементы подробно:

• Прерыватель — узел, который обеспечивает кратковременное разделение цепочки тока в обмотке низкого напряжения. В момент разрыва во вторичной цепи формируется высокое напряжение.
• Конденсатор — деталь, целью которой является предотвращение подгорания контактов в цепи прерывателя. Монтаж емкости производится параллельно контактной группе, что позволяет поглощать изделию больший объем энергии. К дополнительной функции конденсатора стоит отнести повышение напряжения на вторичной обмотке.
• Распределитель — элемент контактной системы зажигания, который обеспечивает раздачу потенциала напряжения на каждую из свечей цилиндров. Конструктивно устройство состоит из крышки и ротора. В верхней части расположены контакты, а потенциал от катушки направляется на центральный контакт, а через боковые контакты к свечам.
• Катушка зажигания — устройство, которое преобразует напряжение (из низкого в высокое). Находится деталь в моторном отсеке, как и большая часть элементов контактной системы зажигания. Конструктивно в изделии предусмотрено две обмотки. Одна — низкого, а другая — высокого напряжения.
• Трамблер — представляет собой устройство, в котором вместе находятся прерыватель и распределитель, функционирующие от коленчатого вала мотора.
• Центробежный регулятор — узел, который обеспечивает изменение угла опережения зажигания. Этот параметр представляет собой угол поворота коленвала, в момент достижения которого на свечи подается напряжение. Чтобы гарантировать полное сгорание горючей смеси, рассматриваемый угол устанавливается с опережением.

Конструктивно регулятор — пара грузиков, которые действуют на пластинку с размещенными на ней кулачками прерывателя. Здесь стоит отметить, что пластинка свободно перемещается, но угол опережения ставится за счет позиции трамблера мотора.

• Регулятор вакуумного типа — устройство, которое обеспечивает изменение угла опережения на фоне корректировки уровня нагрузки на мотор (меняется при нажатии на педаль газа). Регулятор объединяется с полостью дроссельного узла и корректирует угол с учетом уровня разрежения.
• Свечи зажигания — стандартные элементы запала, которые преобразуют энергию в искру, необходимую для поджигания топливной смеси в цилиндрах мотора. В момент передачи импульса на свечи формируется искра, зажигающая горючую смесь.
• Высоковольтные провода (бронепровода) — неизменный элемент контактной системы зажигания, с помощью которых высокое напряжение передается по пути «катушка — распределитель — свечи зажигания». Конструктивно изделие представляет собой гибкий проводник большого сечения с одной жилой из меди и многослойной изоляцией.

Электронное зажигание

Современная, наиболее совершенная схема, которая полностью исключает наличие подвижных частей. Для получения необходимых данных о положении коленвала и других применяются специальные датчики. Далее электронный блок управления производит расчеты и посылает соответствующие импульсы на рабочие компоненты. Такой подход позволяет максимально точно определить момент подачи искры, благодаря чему смесь разжигается своевременно. Это позволяет получить больше мощности, улучшить продувку цилиндра и снизить вредные выбросы, благодаря лучшему дожигу топлива.

Схема электронной системы

Электронная система зажигания автомобиля отличается высокой стабильностью работы и устанавливается на большинство современных авто. Такая популярность определена преимуществами данной схемы:

• Снижение расхода топлива во всех режимах работы мотора.
• Улучшение динамических показателей – отклик на педаль газа, скорость разгона и т.д.
• Более плавная работа мотора.
• Выравнивается график момента и лошадиных сил.
• Минимизируются потери мощности на низких оборотах.
• Совместима с газобаллонным оборудованием.
• Программируемый электронный блок позволяет настроить двигатель на экономию топлива или наоборот, на повышение динамических показателей.

Назначение системы зажигания достаточно простое, она является неотъемлемой частью бензинового двигателя, а также моторов, оснащенных ГБО. Этот компонент постоянно меняется и приобретает новые формы, соответствующие современным требованиям. Несмотря на это даже самые простые модели зажигания все еще используются на различной технике, успешно выполняя свою работу, как и десятки лет назад.

Устройство системы зажигания

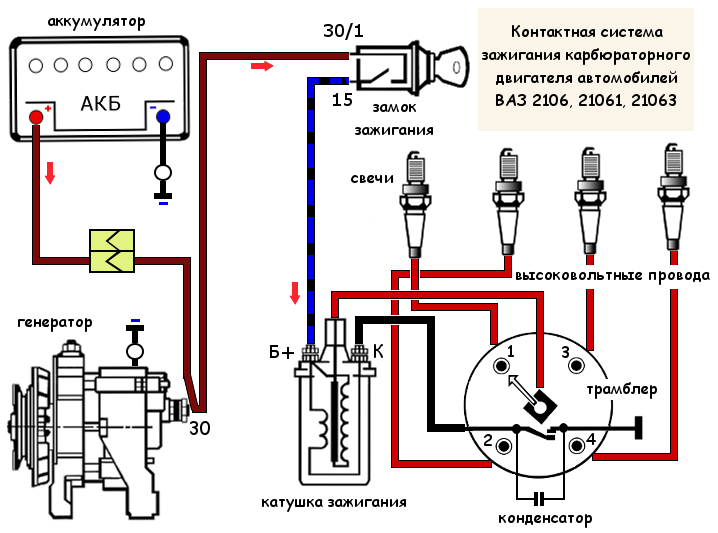

Схема системы зажигания: 1 — замок зажигания; 2 — катушка зажигания; 3 — распределитель, 4 — свечи зажигания; 5 — прерыватель, 6 — масса.

Все вышеперечисленные виды систем зажигания похожи между собой, отличаются только методом создания управляющего импульса. Так в систему зажигания входят:

1. Источник питания для системы зажигания, это аккумуляторная батарея (в момент запуска двигателя), и генератор(во время работы двигателя).
2. Выключатель зажигания – это механическое или электрическое контактное устройство подачи напряжения на систему зажигания, или по-другому – замок зажигания. Как правило, выполняет две функции: подачи напряжения на бортовую сеть и систему зажигания, подачи напряжения на втягивающее реле стартера автомобиля.
3. Накопитель энергии – узел предназначенный для накопления, преобразования энергии достаточной для возникновения электрического разряда между электродами свечи зажигания. Условно  накопители энергии можно разделить на индуктивный и емкостный.
   1. Простейший индуктивный накопитель – это катушка зажигания, которая представляет собой автотрансформатор, первичная обмотка у него подключается к плюсовому полюсу и через устройство разрыва к минусовому. Во время работы устройства разрыва, например кулачков зажигания, в первичной обмотке возникает напряжение самоиндукции. Во вторичной обмотке образуется повышенное напряжение, достаточное для пробоя воздушного зазора свечи.
   2. Емкостный накопитель представляет собой емкость, которая заряжается повышенным напряжением и в нужный момент отдает свою энергию на свечу зажигания
4. Свечи зажигания, представляют собой устройство с двумя электродами находящимися друг от друга на расстоянии 0,15-0,25 мм. Это фарфоровый изолятор, насаженный на металлическую резьбу. В центре находится центральный проводник, который служит электродом, вторым электродом является резьба.
5. Система распределения зажигания предназначена для подачи в нужный момент энергии от накопителя к свечам зажигания. В состав системы входят распределитель, и(или) коммутатор, блок управления системой зажигания.
   1. Распределитель зажигания (трамблёр) – устройство распределения высокого напряжения по проводам, ведущим к свечам цилиндров. Обычно в распределителе собран и кулачковый механизм. Распределение зажигания может быть механическим и статическим. Механический распределитель представляет собой вал, который приводится в действие от двигателя и при помощи «бегунка» распределяет напряжение по высоковольтным проводам. Статическое распределение зажигания подразумевает под собой отсутствие вращающихся деталей. При таком варианте катушка зажигания присоединятся непосредственно к свече, а управление происходит от блока управления зажиганием. Если, например, двигатель автомобиля имеет четыре цилиндра, то и катушек будет четыре. Высоковольтные провода в данной системе отсутствуют.
   2. Коммутатор – электронное устройство для генерации импульсов управления катушкой зажигания, включается в цепь питания первичной обмотки катушки и по сигналу от блока управления разрывает питание, в результате чего возникает напряжение самоиндукции.
   3. Блок управления системой зажигания – микропроцессорное устройство, которое определяет момент подачи импульса в катушку зажигания, в зависимости от данных датчиков положения коленвала, лямбда-зондов, температурных датчиков и датчика положения распредвала.
6. Высоковольтный провод — это одножильный провод с повышенной изоляцией. Внутренний проводник может иметь форму спирали, для исключения помех в радиодиапазоне.

Бесконтактная система зажигания ВАЗ 2107

Название «бесконтактной» электронная схема зажигания ВАЗ 2107 получила потому, что размыкание/замыкание цепи производится не контактами прерывателя, а электронным коммутатором, управляющим работой выходного полупроводникового транзистора. Комплекты электронной (бесконтактной) системы зажигания ВАЗ 2107 на карбюраторных и инжекторных двигателях несколько отличаются, поэтому существует ошибочное мнение, что электронное и бесконтактное зажигание являются разными системами. В реальности принцип работы электронных систем зажигания одинаков.

Как и контактная система зажигания, электронное зажигание включает в себя свечи, провода, катушку зажигания и трамблер. Разница лишь в наличии коммутатора, который управляет подачей высокого напряжения к свечам зажигания.

Бесконтактная система отличается повышенной надежностью благодаря отсутствию контактов, нуждающихся в очистке и регулировке зазора. Полупроводниковый транзистор обеспечивает стабильное распределение искры по цилиндрам. Благодаря высокому напряжению разряда искры (25-30 вместо 9-12 кВ) происходит более полное сгорание рабочей смеси в цилиндрах, что улучшает динамические характеристики двигателя и показатели экологической безопасности выхлопа. При малом напряжении аккумулятора напряжение в свечах остается достаточно высоким для воспламенения смеси, что облегчает запуск двигателя в сильный мороз.

Отличия КСЗ и БСЗ

Вопрос, какое зажигание лучше, контактное или бесконтактное, популярен среди владельцев отечественного транспорта, так как профессионалы часто позиционируют возможность замены аналогового, контактного на усовершенствованное бесконтактное зажигание. Каждая из вариаций имеет как преимущества, так и недостатки, что заставляет автовладельцев взвешивать различия систем, определяя для себя приоритетность каждой из них. Если анализировать характеристики контактной системы, то в её пользу свидетельствуют качества надёжности и простоты обслуживания, сравнительно бюджетной стоимости конструктивных элементов. Бесконтактная конструкция относится к более современным решениям, реже требует регулировки, отличается отсутствием уязвимых контактов, которым свойственно обгорание в процессе эксплуатации. Попробуем детально разобрать, как отличить визуально и по параметрам контактное зажигание от бесконтактного, ориентируясь на основные, предопределяющие разницу, компоненты систем. На замену проблемным элементам пришёл коммутатор, выполняющий задачи контактирующих конструктивных деталей, без сопроводительного образования нагара, за счёт отсутствия в процессе работы потребности в непосредственном механическом контакте. Следующая позиция, чем кардинально отличается контактная система от бесконтактной, заключается в улучшенных технических характеристиках, таких как частотность и напряжение повышенных параметров, предопределяемые особенностями строения катушек, что отображается на эксплуатационном ресурсе свечей. Отличие катушек бесконтактной системы зажигания от аналоговых элементов контактной конфигурации заключается в следующих нюансах:

1. Катушка зажигания, применяемая в БСЗ, характеризуется превалирующей численностью витков на первичном ярусе. Этот показатель обуславливает сопротивление и величины протекающего тока.
2. Токопрерыватель бесконтактного зажигания отличается особой надёжностью, за счёт ограничения системой тока на контактах.
3. Повышенная мощность БСЗ, за счёт модификации более производительной катушкой, отображается положительно на рабочих показателях мотора.
4. Маркировка катушек для разных систем отличается, предопределяя шифром принадлежность детали.

1. Бесперебойный запуск мотора, независимо от поры года и температуры за бортом.
2. Фундаментальное решение проблемы с частичным сгоранием топливной жидкости.
3. Улучшение динамических параметров функциональности двигателя и машины в целом.
4. Отсутствие необходимости в частом контролировании состояния элементов системы зажигания.

Возможные неисправности

Если авто не запустилось, следует вначале проверить правильность подсоединения проводки. Также можно выкрутить свечи и проверить наличие искры.

Вполне возможно, при установке неправильно был выставлен трамблер, в частности, датчик Холла свои центром не совпадал с краем технологического отверстия, в итоге нарушен момент искрообразования.

Чтобы устранить неисправность, следует по новой произвести регулировку с предварительной установкой меток на шкиве с рисками на крышке, выставление положения бегунка, а после уже устанавливать датчик Холла.

Возможно также, что бесконтактное зажигание ВАЗ-2101 не работает потому, что один из составных элементов попросту неисправен. Поэтому перед установкой желательно коммутатор, трамблер и катушку проверить на авто, оснащенном такой системой зажигания.

Как известно, в последнее время многими автомобилистами используется бесконтактная система . Именно ее и устанавливают на современные автомобили производители, ну а владельцам вазовской классики приходится с завистью наблюдать, как она прекрасно функционирует на других машинах. Хотя зачем, ведь можно самостоятельно установить такую систему на свой автомобиль. Об этом и пойдет речь в статье, которая написана специально для тех, кто только собирается почувствовать плюсы использования бесконтактной системы зажигания, проведя соответствующий рестайлинг.

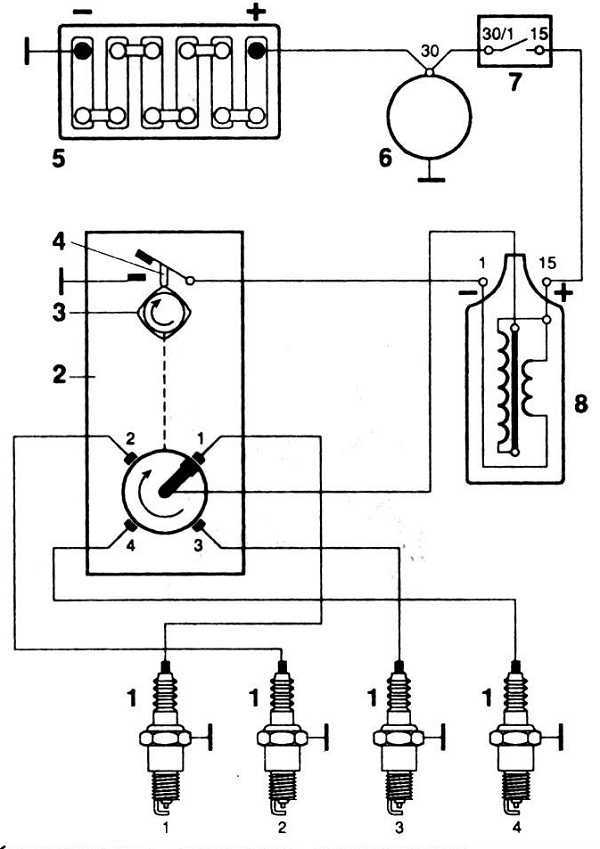

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

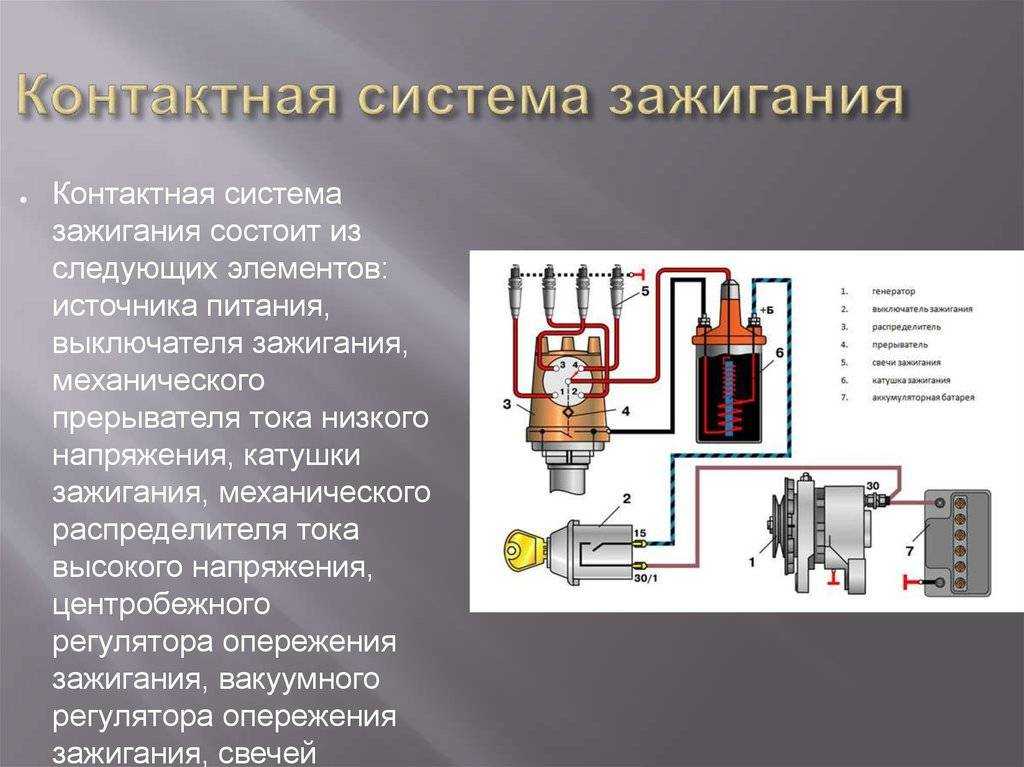

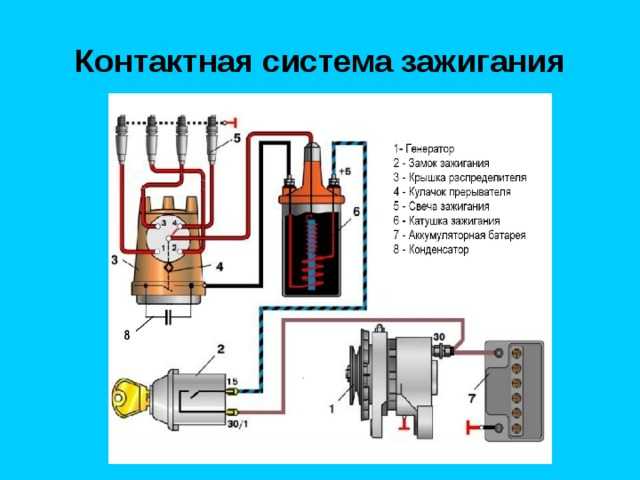

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Модуль зажигания ваз 2114

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

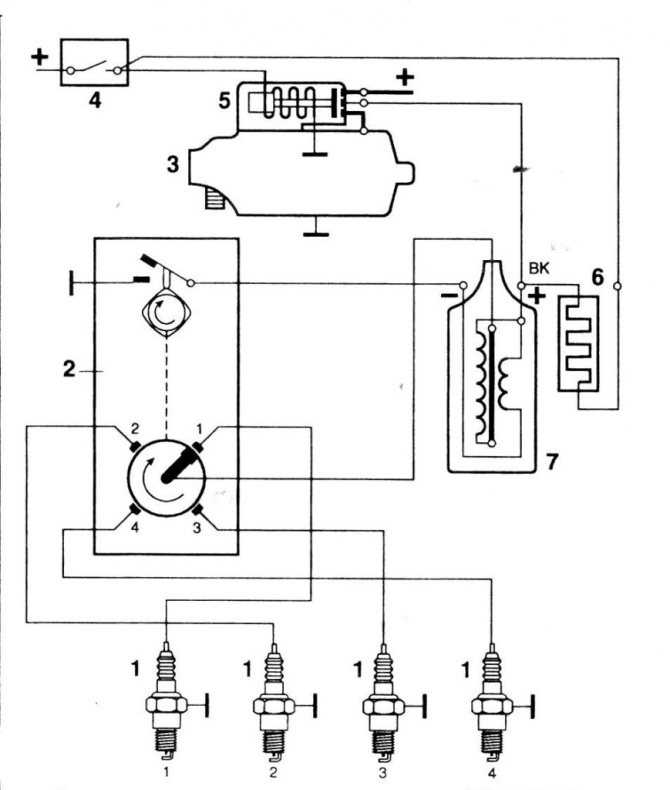

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.
