Замена катушки зажигания газель бизнес

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующим причинам:

• Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
• Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11.5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
• Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
• Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
• Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
• В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.

Шаг 3

Прикоснитесь к красному проводу на омметре к соединению свечи зажигания и дотроньтесь до черного провода до якоря на катушке зажигания.

Изображение предоставлено: Bryan Trandem

Положить катушку зажигания на рабочую поверхность. Установите диск на омметре или мультиметре на 20 кОм. Вставьте положительный провод омметра в концевую розетку или металлический обруч на проводе свечи зажигания. Положите отрицательный провод тестера на металлическую часть якоря катушки зажигания. Наблюдая за дисплеем измерителя, поцарапайте оба провода вокруг, чтобы убедиться, что вы делаете хороший металлический контакт.

Шаг 1

Снимите кожух (внешний корпус) со стороны двигателя, ослабив все винты или болты, удерживающие его на месте.Для многих газонокосилок этого будет достаточно, чтобы открыть маховик и катушку зажигания; с другими косилками вам может потребоваться снять некоторые другие щиты или детали, прежде чем вы увидите катушку. Это будет деталь, установленная рядом с маховиком двигателя, и она будет иметь изолированный провод, ведущий к верхней части свечи зажигания, установленной в блоке двигателя.

Омметр или мультиметр. это электрический инструмент для проверки, который позволит вам проверить исправность катушки зажигания.

Изображение предоставлено: Bryan Trandem

Принцип работы системы зажигания

Принцип работы системы зажигания заключается в следующем:

1. Электрический ток генерируется в электрооборудовании автомобиля, передается через аккумулятор и генератор до зажигательной катушки.

2. Зажигательная катушка трансформирует низковольтный ток (12 В) в высоковольтный (~20 000 В).

3. Высоковольтный ток передается через провода зажигания к свечам зажигания, которые установлены в цилиндрах двигателя.

4. В нужный момент система управления двигателем отправляет сигнал на зажигательную катушку, чтобы она создала искру.

5. Искра, возникающая между электродами свечи зажигания, зажигает топливо-воздушную смесь, что приводит к взрыву и движению поршней.

В случае неисправностей в системе зажигания, таких как отсутствие искры или неправильный тайминг, может произойти неправильное сгорание топливо-воздушной смеси, что приведет к потере мощности двигателя, ухудшению его экономичности и повышенному выбросу вредных веществ.

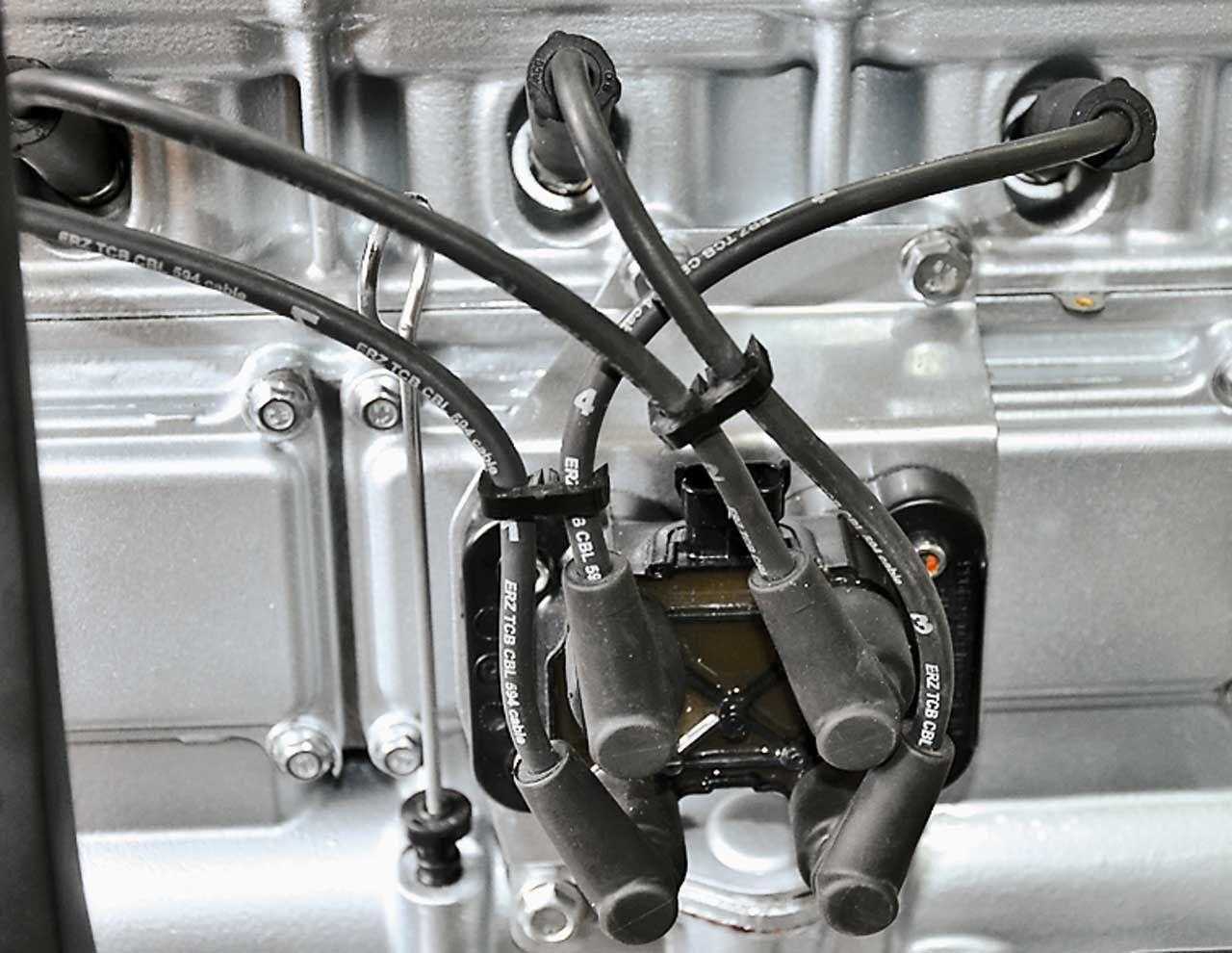

Катушка зажигания змз 409, 405, установка

Индивидуальные катушки зажигания, как правило находятся в глубоких «колодцах». Учитывая, что они закрыты, от попадания влаги сверху, резиновой шляпой, температура внутри данного колодца достаточно большая. Результат: прилипание резиновой «юбочки» катушки к изолятору свечи, причем иногда просто намертво. Иногда процесс демонтажа заканчивается разрывом резинового корпуса. Были случаи, когда при снятии катушки, я понимал, что без хирургии тут уже не обойтись и просто брал с клиентов расписку о том, что «возможна поломка запчасти». Чтобы избежать этого пассажа, я рекомендую при монтаже использовать высокотемпературную диэлектрическую смазку. Производителей данной смазки достаточно много. Я лично, предпочитаю работать с немецкой и американской химией. И те, и другие достаточно далеко ушли от остальных в данных областях. Уже много лет пользуюсь смазкой производителя Permatex (USA). На вид тюбик очень маленький, но при грамотном использовании, его хватает для монтажа катушек на нескольких двигателях. Электронщики делились ссылками на аналоги данных смазок, которые продаются в магазинах «электронных компонентов». Но к сожалению, я не нашел данных по рабочим температурам смазок. А это для наших условий эксплуатации, очень важная характеристика.

Модели 405 двигателя

На базе силовой установки выпущены десятки модификаций. Моторы оборудованы контроллером микропроцессора механизма управления двигателем и электронным блоком управления. Разница состоит в моделях элементов. Модели 405 двигатель инжектор Евро 2 с тринадцатого года переоборудуются под третье требование «Евро».

Видоизменения:

Изменения	Описание агрегата	Автомобили
4052.10	Базовый агрегат.	ГАЗ
40522.10	Совпадает с базой, отвечает «Евро-2».	ГАЗ
40524.10	Совпадает с базой, отвечает «Евро-3».	ГАЗ
40525.10	Совпадает с базой, отвечает «Евро-3».	ГАЗ
4054.10	Доработанная модель с турбиной и компрессором.	УАЗ
405220	Аналог базы, в комплекте электронный блок управления «Микас 7.1»	ГАЗ
40522Р	В комплекте электронный блок управления «Микас 11», быстросъёмное соединение топливных проводов и герметичный разъём катушки зажигания.	ГАЗ

Двигатель ЗМЗ, модель 4054.10:

Модификации Газель 405 двигатель с улучшенными характеристиками получили улучшенную клапанную крышку, устройство продувки, которое подаёт остатки сгоревшего топлива в ресивер, катализатор. Кроме того, работа газораспределительного механизма обеспечивается цепным устройством.

ГАЗ 3302 «ГАЗель» с двигателем ЗМЗ 405:

Как сделать проверку катушки зажигания мультиметром

Возникает вопрос: «Как проверить катушку зажигания?» С мультиметром… Это, наверное, самый удобный способ. Давайте разберемся, как поиграть на катушке зажигания с помощью мультиметра. Необходимо поочередно проверять сопротивление первичной и вторичной обмоток. Не помешает проверить сопротивление между выводами обмотки и корпусом. Сопротивление первичной обмотки должно быть в пределах от 0,3 до 2 Ом, вторичной от 6 до 15 кОм. Сопротивление между выводами обмотки и корпусом должно стремиться к бесконечности. Если значения измеренных сопротивлений обмоток отклоняются от описанных диапазонов, возможно короткое замыкание между витками, но если сопротивление обмоток стремится к бесконечности, это верный признак обрыва провода в одном витке.

Вихревой зажигательный модуль

Основной принцип работы вихревого зажигательного модуля основан на использовании электромагнитной индукции. В модуле имеются две катушки: первичная и вторичная. Первичная катушка подключена к аккумулятору и постоянному току, а вторичная — к свечам зажигания.

Когда в системе зажигания электрический коммутатор подает соответствующий сигнал, первичная катушка прекращает поступление тока и создает магнитное поле. Это магнитное поле индуцирует ток высокой частоты во вторичной катушке. Этот ток высокой частоты создает искру на свечах зажигания, что и приводит к воспламенению топливовоздушной смеси.

Особенность вихревого зажигательного модуля заключается в том, что он позволяет повысить эффективность работы системы зажигания. За счет высокой частоты тока во вторичной катушке модуль создает более мощную искру на свечах зажигания, что обеспечивает более надежное и быстрое воспламенение топливовоздушной смеси.

Кроме того, вихревой зажигательный модуль имеет компактный размер, что облегчает его установку и расположение в автомобиле. Это позволяет сделать систему зажигания более надежной и эффективной в работе.

Катушка зажигания и свечи

Катушка зажигания имеет внутри преобразователь, который повышает напряжение батареи (12 В) до напряжения, достаточного для пробоя свечи зажигания (около 20 000 В).

В системе зажигания ЗМЗ 405 используются свечи зажигания накаливания. Они имеют натяжение центрального электрода открытое 1 мм. Зажигание происходит с помощью искры, которая образуется между электродами свечи. Свечи зажигания за счет нагревательного элемента нагреваются до высокой температуры, что обеспечивает надежный запуск двигателя и его стабильную работу.

Система зажигания ЗМЗ 405 имеет несколько особенностей:

• Катушка зажигания и свечи зажигания находятся на приборной панели, что обеспечивает удобный доступ для замены или обслуживания.
• В системе зажигания применяется транзисторный тип управления высоковольтного импульса, что позволяет достичь более надежного зажигания и улучшить эксплуатационные характеристики двигателя.
• Система зажигания ЗМЗ 405 имеет диагностическую функцию, которая позволяет обнаружить возможные неисправности и выдать соответствующие сообщения на приборную панель.

Все это позволяет системе зажигания ЗМЗ 405 обеспечивать эффективную и надежную работу двигателя, а также дает возможность оперативно выявлять и устранять возможные неисправности.

Как работает зажигание ЗМЗ 405: этапы и схема

1. Зарядка катушки зажигания: Сначала аккумуляторная батарея подает постоянный ток на катушку зажигания через зажигательные провода.

1. Происходит зарядка первичной обмотки катушки зажигания.
2. Когда ток достигает максимального значения, происходит быстрое отключение посредством открытия индуктивного ключа.

2. Выработка высокого напряжения: В момент разряда первичной обмотки, происходит появление прямоугольного импульса на вторичной обмотке катушки зажигания, что вызывает резкое увеличение напряжения.

3. Передача тока на свечи зажигания: Высоковольтный импульс передается через высоковольтные провода на свечи зажигания, которые создают искру.

4. Инициирование горения: В результате искра, образованная на свечах зажигания, воспламеняет смесь топлива и воздуха, что приводит к горению и работе двигателя.

Схема зажигания ЗМЗ 405 имеет несколько основных элементов:

• Аккумуляторная батарея – предоставляет постоянный ток для зарядки катушки зажигания.
• Катушка зажигания – вырабатывает высокое напряжение для передачи на свечи зажигания.
• Свечи зажигания – создают искру для инициирования горения смеси.
• Высоковольтные провода – передают высоковольтный импульс от катушки зажигания к свечам зажигания.

Таким образом, зажигание ЗМЗ 405 – это сложный, но важный процесс, который обеспечивает надежную и эффективную работу двигателя автомобиля на базе двигателя ЗМЗ 405.

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

1. Большим количеством всевозможных датчиков;
2. Увеличенной длиной проводов;
3. Электронными блоками управления подсистемами и всем силовым агрегатом;
4. Бортовым диагностическим модулем (компьютером).

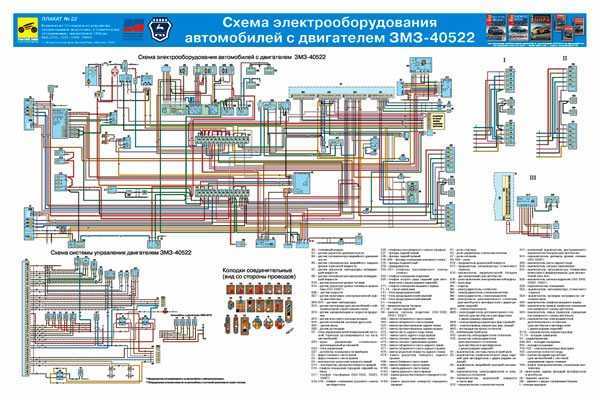

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522 Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

• бортовой компьютер,
• маршрутный компьютер;
• мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

• Положение шагового двигателя.
• Обороты двигателя.
• Коды ошибок контроллера впрыска.
• Массовый расход воздуха.
• Положение дроссельной заслонки.
• Значение бортового напряжения.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

1. С дросселем;
2. С датчиком коленвала;
3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

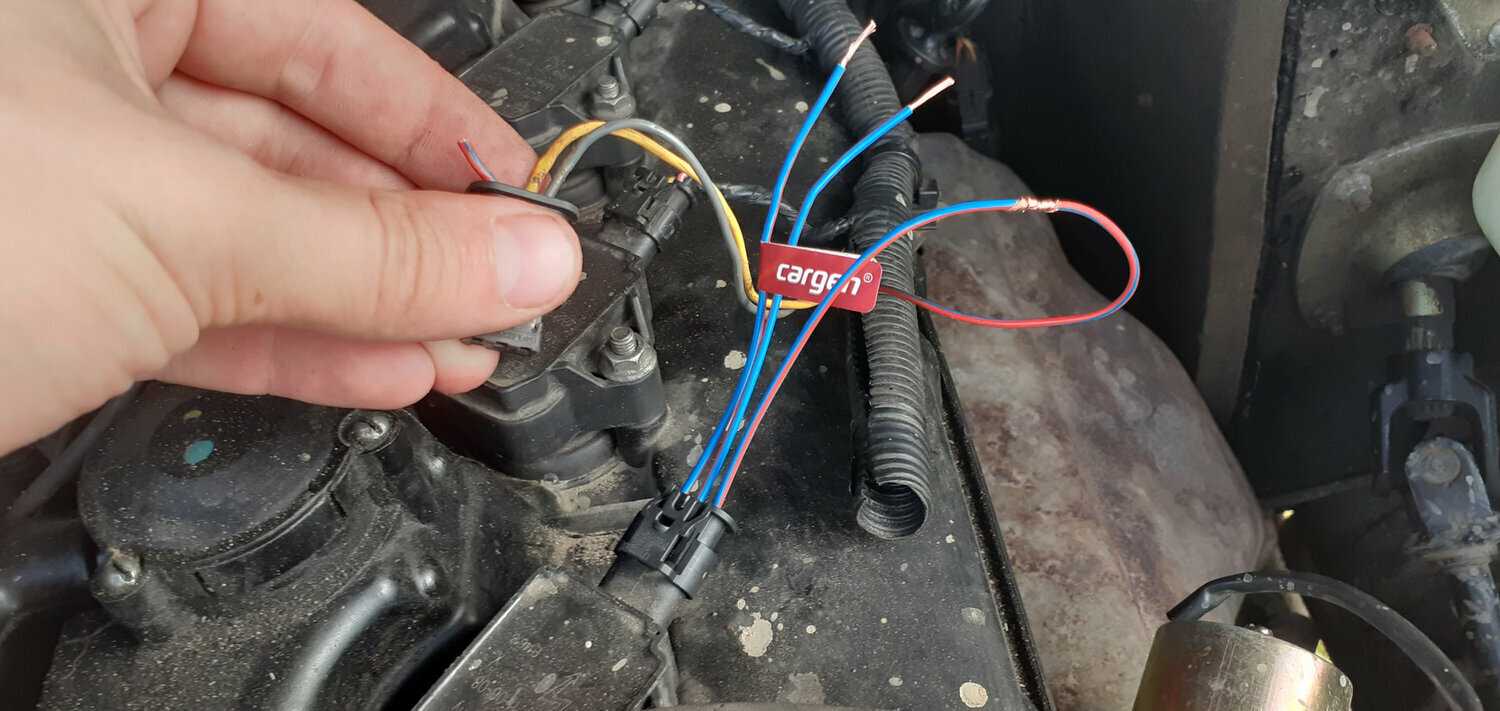

Проверка питания модуля

Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).

Блок проводов вынимается из разъёма. На блоке каждой клемме (А, В, С, D) соответствует гнездо. Тестирование при работающем двигателе производится так.

1. Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт.
2. Первый контакт в гнездо С, второй масса. Переключатель на омметре (20 Ом). В норме показывает меньше 1 Ом, то есть масса в норме.
3. Первый контакт в гнездо В, второй масса. Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В.
4. Контакт А проверяется аналогично предыдущему.

Если такая проверка показала норму, нужно тестировать модуль. Если нет, искать причину в электрической цепи до катушки.

Эксплуатационные характеристики

Для самостоятельного выполнения ремонта силовой установки недостаточно досконального знания конструкции. Важен также практически каждый параметр технических особенностей агрегата. Рассматриваемый двигатель характеризуется следующими показателями:

• четырехтактная силовая установка оснащена двумя распределительными валами. Для них производителями предусмотрено верхнее расположение в моторном отсеке;
• 192-килограммовый мотор имеет четыре цилиндра диаметром 95.5 мм, каждый из которых оснащен четырьмя клапанами;
• рабочее пространство рассчитано на объем в 2.46 л;
• цилиндры в моторный отсек размещаются продольно, в один ряд;
• установленная величина показателя сжатия составляет 9.3;
• движение поршня характеризуется рабочим ходом в 86 мм;
• совершая 5200 оборотов в минуту, силовой агрегат достигает мощности 152 л.с., что соответствует 111.8 кВт;
• двигатель заправляется бензином, причем производители рекомендуют использовать топливо с октановым числом не ниже 92;
• мотор оснащен жидкостной системой охлаждения, причем номинальной температурой ОЖ считается 110 градусов.

Кроме перечисленных характеристик необходимо отметить наличие в конструкции агрегата специфического трехкомпонентного катализатора, позволяющего двигателю соответствовать требованиям экологических нормативов Евро-3.

Как определить неисправность?

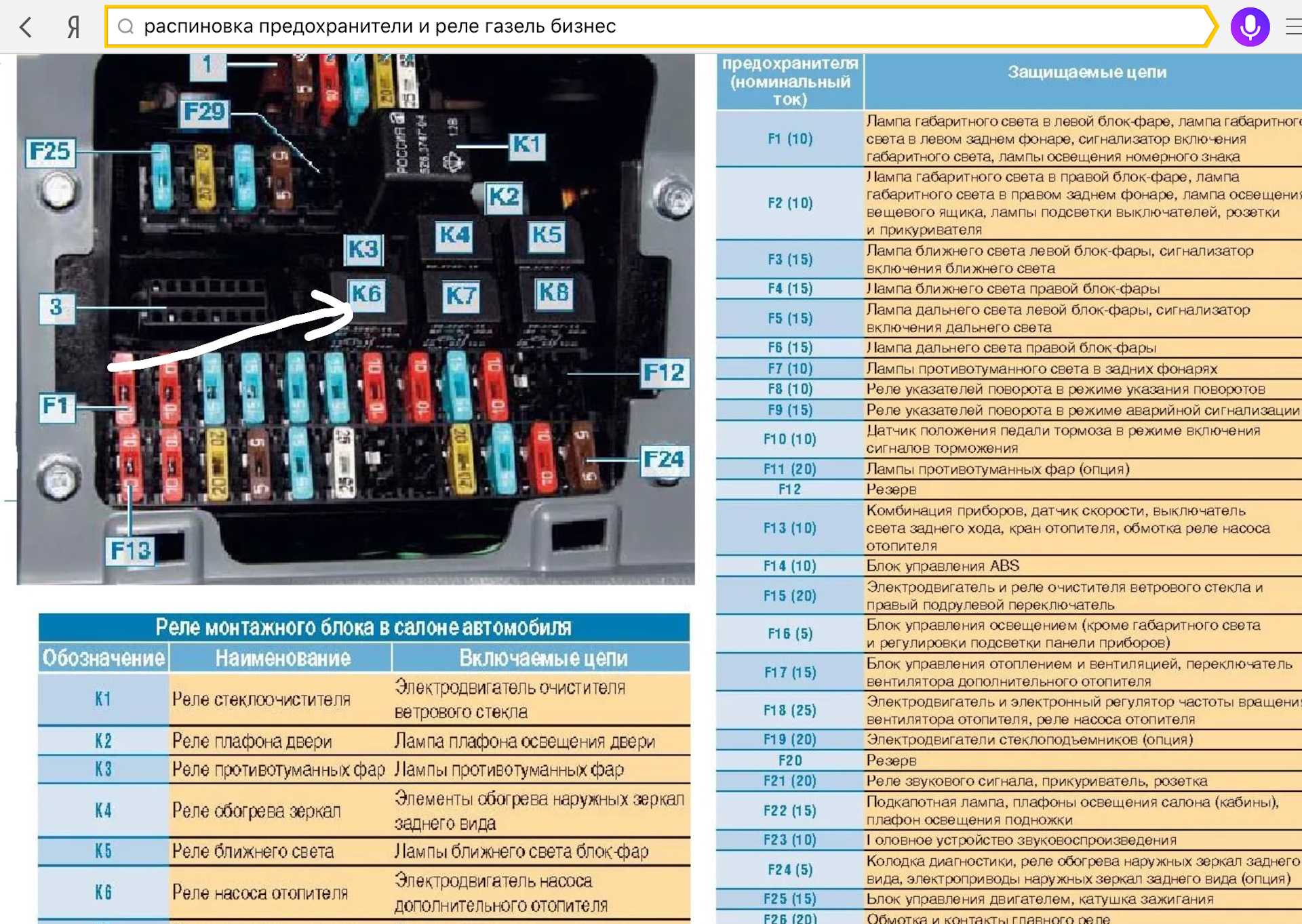

При появлении неисправностей в работе оборудования в первую очередь нужно проверить целостность предохранительных устройств. Если в схеме проводки происходит замыкание или скачок напряжения, предохранительные элементы первые выходят из строя, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Так как визуальная проверка далеко не всегда эффективна, поиск неполадки следует осуществлять при помощи тестера — мультиметра.

Процедура диагностики заключается в извлечении предохранителей из посадочных мест и дальнейшей проверке гнезд. Если вы выявили вышедший из строя предохранитель, то это не значит, что проверку можно завершать, поскольку замыкание может произойти одновременной в нескольких цепях (автор видео — Denis Legostaev).

Если в проводке авто с карбюраторным или инжекторным двигателем произошло короткое замыкание, то нужно заняться диагностикой состояния цепей. Разумеется, если все предохранители оказались целыми. Перед диагностикой следует отключить массу, непосредственно для проверки понадобится тестер или контрольная лампочка. При использовании лампы один из ее контактов следует подключить к цоколю, а другой — к центральному контакту.

Сама проверка происходит так:

• сначала ключ в замке зажигания следует выставить в положение I;
• затем к контактам в гнездах предохранителей нужно по очередь подключить щупы тестера или лампы;
• в том случае, если лампа не горит, это свидетельствует о том, что на проверяемом участке цепи нет замыканий, если же она загорается, то замыкание было обнаружено.

Еще один немаловажный момент — это диагностика целостности электроцепей. В данном случае принцип поиска довольно простой — для диагностики вам потребуется тот же тестер (подойдет вольтметр или омметр) либо лампа с проводами. Вам необходимо будет подсоединить один из контактов пробника к кузову транспортного средства, а вторым контактом произвести замер питания в соединительных местах между собой и оборудованием.

Лучше всего начинать с середины электроцепи и сначала проверять легкодоступные места. Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение цепи происходит в местах сгиба проводки. Причем как показывает практика, в жгутах провода очень редко повреждаются.

Еще одна поломка в электроцепи — это плохой контакт в местах соединений, поиск такой неисправности лучше всего осуществлять с использованием тестера — вольтметра.

Есть два метода диагностики:

1. Один щуп тестера следует подключить к кузову автомобиля, а второй к выводу соединения, измерение напряжения осуществляется в двух сторон. Учтите, что при этом падение напряжения должно составить не больше 0.5 вольт.
2. Следующий метод — подключите один проводок с контактом на одном конце штекера, а второй — к контакту на другой стороне данного штекера. В том случае, если тестер покажет более 0.5 вольт, это говорит о том, что контакты на штекере следует прочистить (автор видео — канал МЗС TV).

Немного об истории моторов ЗМЗ-405

На рынке ЗМЗ-405 дебютировал в 2000 году: этим мотором была оснащена новая «Волга» – ГАЗ-3111. Машина, на которую возлагали большие надежды, получилась чрезвычайно красивой, без сомнения харизматичной, но дорогой и неконкурентоспособной. Всего за три года мелкосерийного производства было сделано всего лишь около пятисот таких автомобилей представительского класса. До полноценного серийного выпуска эта интересная модель, к сожалению, так и не добралась.

Но четырёхцилиндровые рядные моторы ЗМЗ-405 пригодились ОАО «ГАЗ» для «ГАЗелей» и «Соболей» – действительно массовых, «народных» машин, спрос на которые всегда был стабильно высоким. 28 апреля 2004 года ЗМЗ-40522, сделанный для «ГАЗели», стал 13-миллионным двигателем марки ЗМЗ, выпущенным за всю историю предприятия. ЗМЗ-405 ставился на следующие модификации «ГАЗелей» и «Соболей»: ГА3-ЗЗО2, ГА3- 27О5, ГА3-27О57, ГА3-ЗЗО21, ГА3-З221З, ГА3-З221З7, ГА3-ЗЗО2З2, ГА3-2З10, ГА3- 2З1О7, ГА3-2217, ГА3-22177, ГА3-2752, ГА3-27527. Горьковский автозавод стал единственным потребителем двигателей ЗМЗ-405, оставаясь им вплоть до 2009 года.

«Несбывшаяся мечта» – новая «Волга» ГАЗ-3111, первая машина с двигателем ЗМЗ-405.

В это время сложилась, на первый взгляд, парадоксальная ситуация: ГАЗ отказался от моторов ЗМЗ и стал устанавливать на свои автомобили двигатели Ульяновского моторного завода. УАЗ же, наоборот, стал потребителем продукции Заволжского моторного завода, который, как известно, расположен в Нижегородской области. Дело в том, что Горьковский автозавод и УМЗ вошли в состав промышленной группы «ГАЗ», а УАЗ и ЗМЗ – в состав компании «Соллерс».

В сентябре 2009 года было подписано соглашение о проведении работ по адаптации модификации двигателя ЗМЗ-40524.10 к автомобилю Fiat Ducato. Данные работы были успешно проведены, и в марте 2010 года этому проекту было дано официальное начало. Но потом «Соллерс» перестал собирать «Фиат Дукато» в России, и это перспективное начинание заглохло.

Таким образом, в 2010-е годы без «ГАЗелей» семейство ЗМЗ-405 осталось не у дел. На УАЗы ставятся тоже заволжские двигатели, но другого семейства: ЗМЗ-409.

Проверка регулятора на работоспособность

Диагностика кислородного датчика осуществляется так:

1. Сначала устройство нужно осмотреть. Если визуальная диагностика позволила определить дефекты девайса, то скорей всего, именно повреждения стали причиной его выхода из строя. Если это так, то устройство меняется.
2. Если ошибка показала обрыв цепи, то необходимо попытаться найти обрыв в проводке или повреждение электроцепи.
3. Отсоедините устройство от разъема питания, выполните визуальную проверку обоих штекеров — самого датчика и цепи подключения. Если на разъемах имеются следы ржавчины или отложений, окислений, то их можно попытаться зачистить. В том случае, если следы сильные и не отчищаются или при зачистке вы повредили контакты, то их следует заменить.
4. Если эти шаги не помогли вам выявить проблем, то для дальнейших действий вам потребуется тестер. Приготовьте мультиметр, подключите обратно датчик, запустите двигатель и прогрейте его до рабочей температуры, после чего заглушите.
5. Затем кислородный контроллер нужно будет опять отключить от разъема, после чего он соединятся с тестером.
6. Двигатель автомобиля опять запускается, теперь вам нужно сесть на место водителя и нажать на газ, чтобы увеличить обороты. Обороты должны держаться в районе 2500 в минуту.
7. Посмотрите на экран мультиметра — если значение приблизилось к 0.9 Вт, это говорит о том, что лямбда-зонд в исправном состоянии, он не требует замены. В том случае, если показания не поднялись выше 0.8 Вт, это свидетельствует о необходимости замены регулятора. Тогда вам остается только демонтировать его и заменить на новый.

Неполадки и неисправности характерные для ЗМЗ 405

С новым 405 двигателем, неполадки не так часто случались, как с его ранней версией ЗМЗ 406. Но характер неисправностей остался всё тот же:

Перегрев двигателя данной модели случается не редко

Виной этому служит низкое качество: термостата, помпы, патрубков и других деталей системы охлаждения. Причём термостат может заклинить в закрытом положении, в самом начале эксплуатации. В результате этого жидкость охлаждения будет циркулировать по маленькому кругу, не поступая в радиатор, что быстро приведёт к подъёму температуры двигателя. Проблему можно решить самостоятельно, заменив вышедшую из строя деталь.

Часто случается обрыв цепи привода ГРМ

Причина в слабом качестве детали. Единственное, что радует в этом случае, то что мотор обеспечивает безопасность деталей ШПГ. Достаточно заменить цепь и можно ездить дальше. Но лучше не дожидаться обрыва, а провести замену при первых признаках плохого состояния цепи.

Течи масла

Неисправность характерная для всех двигателей марки ЗМЗ, это течь моторной смазки между клапанной крышкой и маслоотражателем. Для устранения неполадки, достаточно нанести слой герметика и поставить крышку на место.

Стучит мотор

Стуки в моторе часто случаются по причине выхода из строя гидрокомпенсаторов. Производители гарантируют ресурс работы этой детали в 70 тыс., километров, но случаются проблемы с ними и раньше. Не обязательно ждать 70000 километров, можно замену провести через 50000 км., и всё будет в порядке.

https://www.youtube.com/watch?v=r10uUCH14Ww

Электро проблемы

Нередко встречаются проблемы по части электроники. Выходят из строя датчики, катушки зажигания, высоковольтные провода.

Расход масла

Расход моторной смазки по мнению некоторых пользователей стал даже больше, чем на 406 модели ЗМЗ. Это вполне объяснимо, ведь при тех же данных кривошипно-шатунной группы диаметр цилиндров увеличился, а следовательно возросли нагрузки на стенки цилиндров и соответственно ускорился износ поршней и колец, что приводит к масложору. Устранить проблему поможет замена поршневой группы.

Как видно из выше написанного, неполадок может возникнуть с новым мотором много. Однако большинство из них не приведут к большим проблемам, тем более что основную часть из них, можно решить самостоятельно. Благо, запасных частей в магазинах огромный выбор и цена умеренная. Во всём остальном, это зачётный двигатель, отлично подходящий для эксплуатации в условиях жёсткого российского климата.

Модернизации 405 двигателя

ЗМЗ 405 является обобщённым названием для ряда близких по техническим характеристикам двигателей, в которые входят такие модели:

1. Основным, центральным мотором является ЗМЗ 4052.10. Его устанавливают на легковые Волги. Соответствует Европейским экологическим требованиям Евро 2.
2. ЗМЗ 40522.10 — идентичная модель первому двигателю. Разница состоит в применении. Этот движок предназначался на грузовые Газели. Однако со временем оба двигателя стали равнозначно применять и на легковых Волгах и на грузовых Газелях.
3. ЗМЗ 40524.10 увидел свет в 2008 году, после масштабной модернизации. Двигатель претерпел множество доработок и изменений, после чего нормы по выбросам вредных веществ, данной модели стали соответствовать Евро 3. Предназначение данного мотора, комплектация легковых автомобилей Волга.
4. ЗМЗ 40525.10 — этот мотор, почти точная копия предыдущего. Он так же соответствует требованиям Евро 3. Их разница в предназначении, этот вариант мотора создавался для грузовых машин марки Газель.
5. ЗМЗ 4054.10 — турбо версия 405 двигателя. Этот мотор имеет ряд важных отличий от прежних моделей. Здесь имеется интеркулер, система сжатия данной модели 7.4:1. Мощность и крутящий момент необычно высоки, при 4500 оборотов мин., составляют 195 л., сил и 343 Нм., соответственно. Стоимость его была настолько высока, что любители больших мощностей, отдавали предпочтение японским проверенным двигателям типа: Toyota 1JZ и Toyota 2JZ.

Описание отличий силового агрегата ЗМЗ 405 от своего прототипа ЗМЗ 406

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при установке зажигания по меткам:

1. Сначала необходимо демонтировать переднюю крышку ГБЦ, для этого нужно открутить четыре винта на 12. В некоторых модификациях моторов демонтаж подразумевает также снятие топливного насоса.
2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого выкручивается два винта фиксации крышки.
3. Далее, производится снятие успокоителей цепи — среднего, а также верхнего, для этого выкручивается два винта, которые их фиксируют.
4. После этого демонтируются звездочки распределительных валов. Сами валы нужно зафиксировать с помощью ключа на 27, одновременно выкручивая винты, фиксирующие их. В модификациях моторов 4063.10 звездочка распределительного вала демонтируется вместе с эксцентриком привода бензонасоса.
5. В соответствии с установленным на звездочке кондуктором в каждой из них следует просверлить шесть отверстий. Их угловые смещения должна составлять 2, 30, 5, 00, 7 и 30 градусов от установленного положения заводского отверстия, которое находится по оси симметрии.
6. В том случае, если при настройке фаз нужно будет повернуть распредвал по часовой стрелке, то саму звездочку следует вмонтировать на одно из дополнительных отверстий с положительным смещением. Оно находится справа от стандартного отверстия.

Как проверить катушку зажигания 406.3705 ?

Когда начинает барахлить катушка зажигания, то это нельзя понять по искре на свече зажигания. Искра может быть очень хорошей. Но при этом будет неисправна катушка зажигания. Дело в том, что срабатывание одного цилинра, даже на холостых оборотах, происходит за долю секунды, за миллисекунды. При оборотах на холостом ходу в 900 об/мин, один цилинр срабатывает за 67 милисекунды. В 1 секунде 1000 милисекунд. Поэтому наш глаз не может уловить пропуск на свече. И нам кажется что катушка зажигания исправна.

Чтобы проверить катушку зажигания на исправность, для начала проведите самодиагностику двигателя. Если на автомобиле не установлен жидкокристаллический дисплей то самодиагностика проводится в следующей последовательности:

Для пуска режима самодиагностики блока управления МИКАС-7.2 замкните на неработающем двигателе перемычкой ХР1 контакты 10 (L-линия) и 12 масса диагностического разъема XS1 (Рис.4.58) и после этого включите зажигание автомобиля.

Для индентификации режима самодиагностики блок управления сначала выводит на диагностическую лампу (Чек) код «012». Выводится цифра 12 следующим образом: одно включение лампы — первая цифра «1»; короткая пауза и далее два включения подряд, вторая цифра (Цифра 2). Код 12 повторяется трижды. Далее выводится последовательно три серии накопленных кодов неисправностей, разделенных паузами. Затем следует длинная пауза и цикл вывода кодов повторяется снова.

Если в ОЗУ блока управления нет накопленных кодов неисправностей — выдается на диагностическую лампу только серия кодов «012» или «012» и «062».

Если после запуска режима самодиагностики код «012» не выдается, необходимо проверить правильное положение перемычки ХР1 на диагностическом разъеме и целостность цепей жгута проводов ЭСУД от диагностического разъема к разъему блока управления.

Проверка катушки зажигания с помощью Мультиметра

1. Включаем мультиметр в режим проверки диодов:
2. Подсоединяем провода к выводам № 1 и 2 катушки зажигания 406.3705 . К данным выводам подходят тонкие провода от блока управления и замка зажигания.
   Проверяем целостность первичной обмотки катушки зажигания. Если слышен писк в мультиметре, это значит первичная обмотка цела. Если звука нет и на дисплее мультиметра ничего нет, значит есть обрыв в обмотке катушки зажигания. Такую катушку зажигания необходимо заменить.
3. Подсоединяем один провод к любому выводу первичной обмотки катушки зажигания, к выводу №1 или №2, а второй провод от мультиметра подсоединяем к корпусу двигателя (Проверяем замыкание на массу). Проверяем замыкание первичной обмотки катушки зажигания на массу двигателя. Если мультиметр подает сигнал, значит есть пробой первичной обмотки катушки зажигания на массу. Такую катушку зажигания необходимо заменить.
4. По аналогии проверки первичной обмотки катушки зажигания, обмотки малого напряжения, проверяем вторичную обмотку катушки зажигания, обмотку высокого напряжения. Проверяем в тойже последовательности. Сначала проверяем на обрыв вторичную обмотку катушки зажигания, подсоединяя провода от мультиметра к контактам подключения высоковольтных проводов от свечей зажигания. Если обнаруживается разрыв во вторичной обмотке катушки зажигания, то такую катушку необходимо заменить. Затем проверяем вторичную обмотку катушки зажигания на замыкание, на массу (На пробой). Присоединяем один конец от мультиметра к выходу любого высоковольтного провода катушки зажигания, а второй на корпус двигателя. Если обнаруживается пробой вторичной обмотки катушки зажигания на массу двигателя, то такую катушку зажигания необходимо заменить.

Выше изложенные проверки катушки зажигания можно проводить, как на установленной катушки зажигания на двигателе, так и на снятой с него.

Как можно проверить исправность катушки зажигания

Несмотря на то, что конструкция катушки, на первый взгляд, простая, неисправность катушки зажигания все же возможна. Симптомы дефектов похожи. Двигатель начинает работать нестабильно “тройкой”, в работе бывают поломки. Двигатель может просто не заводиться, на новых автомобилях лампочка «ПРОВЕРИТЬ ДВИГАТЕЛЬ» укажет на неисправность».

Раньше катушку часто проверяли по старинке «по старинке». Завернув двигатель, мы проверили наличие искры между свечами зажигания и «массой» автомобиля. В современных двигателях такие эксперименты могут привести к плачевным последствиям. Вы можете повредить не только катушку зажигания, но и другие сложные электронные компоненты вашего автомобиля. Рассмотрим наиболее частые неисправности катушки зажигания, симптомы и методы их диагностики. Например, прогревается катушка зажигания. В принципе, катушка должна нагреваться, но не чрезмерно. При длительной эксплуатации, хотим мы того или нет, происходит «старение» утеплителя. И этот процесс характерен не только для катушек. Из-за ухудшения изоляционных свойств диэлектриков в катушке увеличивается риск внутренних коротких замыканий и, как следствие, перегрева. Если температура поднимется выше 150 градусов, скорее всего, потребуется замена змеевика.
