Renault megane 2 | снятие и установка генератора (все двигатели) | рено меган 2

• Снятие
• Установите автомобиль на двухстоечныий подъемник.
• Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
• Снимите:
• – верхние крышки двигателя;
• – правое переднее колесо;
• – правый передний подкрылок.

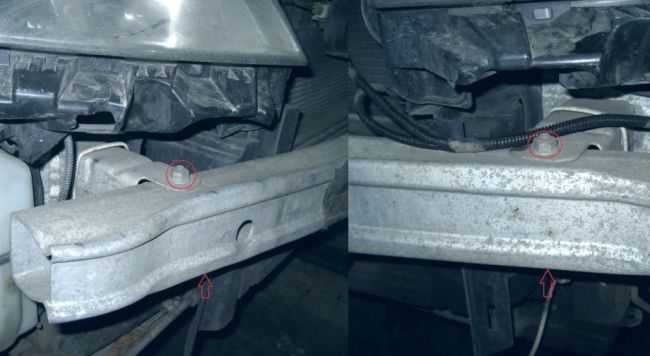

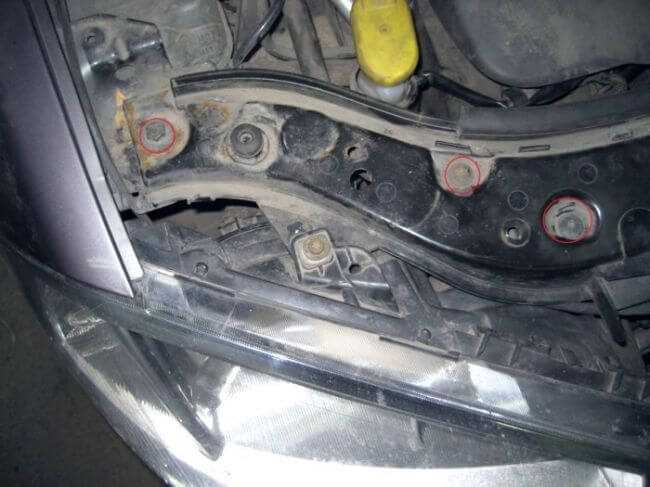

Снимите боковые усилители подрамника (рис. 2.263).

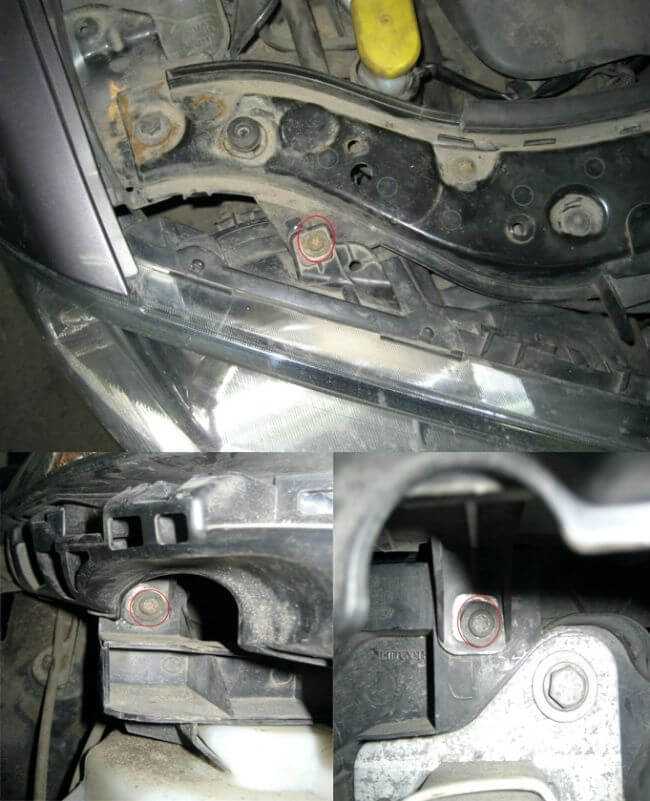

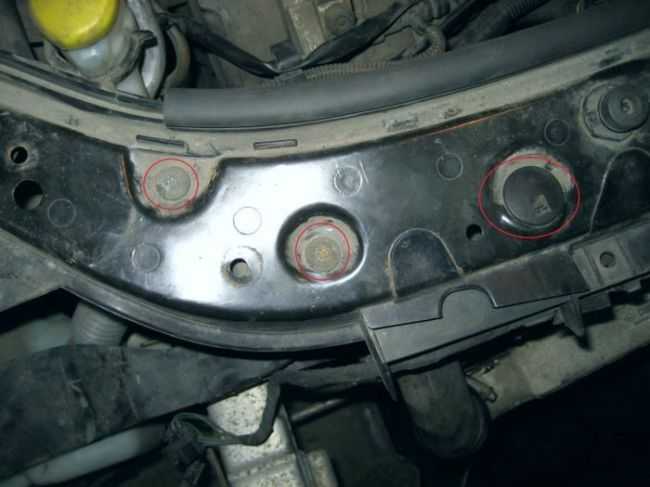

1. Снимите бампер.
2. Отсоедините колодку проводов от противотуманных фар (если они установлены).
3. Отсоедините трубки подвода жидкости к омывателю фар (если он установлен) от бачка стеклоомывателя.
4. Отсоедините трубки от бачка стеклоомывателя.

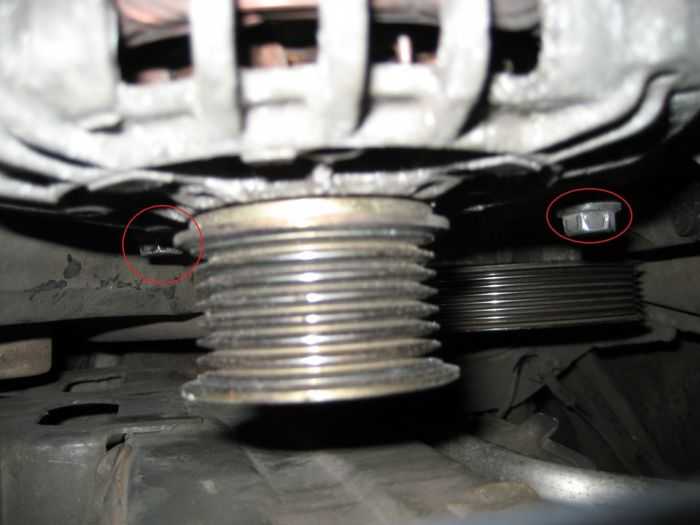

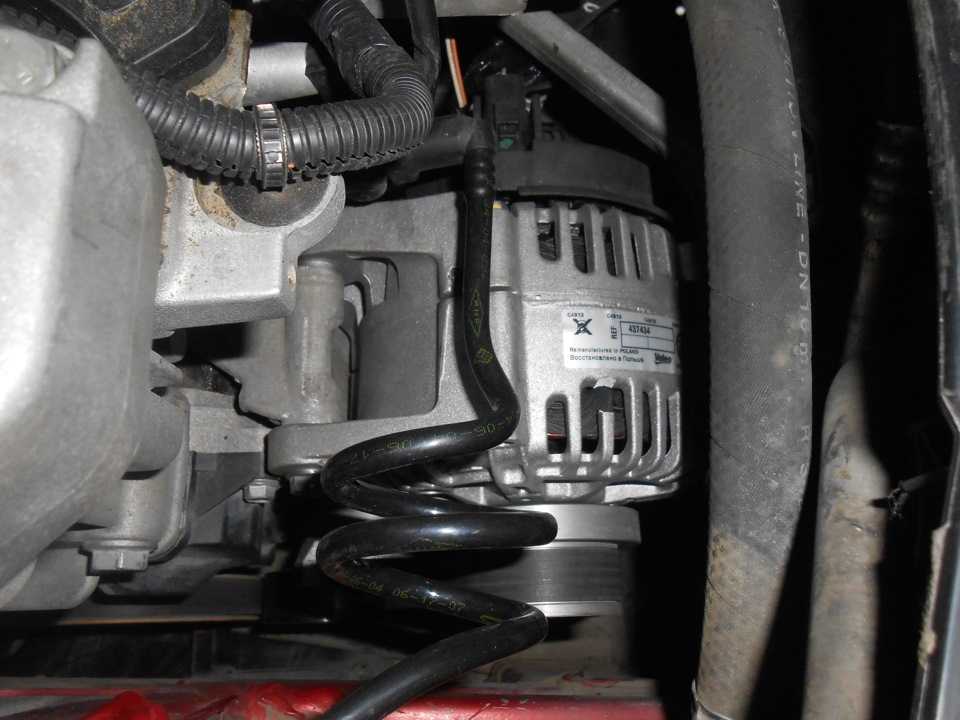

Открутите болты крепления генератора и извлеките генератор с помощью отвертки (рис. 2.264).

ВНИМАНИЕНе надавливайте на шланг системы кондиционирования воздуха, так как это может вызвать утечку хладагента.

ПРИМЕЧАНИЕДля облегчения снятия генератора немного сдвиньте радиатор в сборе с конденсором вперед (примите меры предосторожности, чтобы не повредить трубопроводы конденсора).

Установка

Вставьте втулки с помощью щипцов или тисков, облегчающих установку (рис. 2.265).

ВНИМАНИЕ Ремень генератора обязательно заменяйте вместе с натяжным и обводным роликами.

• Установите генратор.
• Затяните требуемым моментом (25 Н·м) болты крепления.
• Замените ремень привода вспомогательных агрегатов.
• Установка остального оборудования производится в порядке, обратном снятию.
• Присоедините провода к клеммам аккумуляторной батареи, начиная с плюсовой клеммы.

Рено меган. снятие и установка генератора

Снятие и установка генератора

1. Отсоедините кабель массы от батареи. Ослабьте натяжение вспомогательного приводного ремня как описано в Главе Техническое обслуживание и снимите приводной ремень со шкива генератора.

Renault рекомендует менять приводной ремень после каждого снятия.

МОДЕЛИ С ДВИГАТЕЛЯМИ E7J И К7М

1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое колесо, защитный щиток картера двигателя и вкладыш арки колеса. 2. Если приводной ремень подлежит замене, на моделях без кондиционера воздуха, сначала снимите приводной ремень рулевого управления с усилителем как описано в Главе Техническое обслуживание.

3a. Снимите резиновые оболочки (где имеются) с клемм генератора, затем отверните крепежные гайки.

3b. Отсоедините электропроводку от задней части генератора (обратитесь к иллюстрациям).

4. Ослабьте шарнирный и регулировочный болты и поверните генератор к двигателю. Снимите приводной ремень со шкива. 5. Отверните и снимите верхний регулировочный болт генератора. 6. Отверните и снимите нижний шарнирный болт генератора. 7. Отсоедините наконечник поперечной рулевой тяги с правого поворотного кулака как описано в Главе Подвеска и рулевое управление. 8.

На всех моделях кроме Scenic, отверните и снимите правые болты верхнего крепления стойки подвески как описано в Главе Подвеска и рулевое управление. 9. На Scenic моделях, снимите болт, крепящий переднюю опорную штангу подрамника к лонжерону крыла, а также гайку, крепящую ее к передней поворотной втулке нижнего рычага, и снимите штангу.

Снимите заднюю опорную штангу подрамника таким же образом. Обратитесь к Главе Подвеска и рулевое управление и снимите две гайки с шайбами с болтов, крепящих поворотный кулак к стойке подвески. Извлеките болты и подоприте сборку кулака. 10. Попросите ассистента опустить правую подвеску вниз и снимите генератор.

Ремонт генератора Рено Логан своими руками

Со временем можно заметить шум, который появляется при работающем двигателе. Иногда он может быть вызван износом ролика ГРМ. Так же может выйти из строя подшипник компрессора кондиционера. Но в некоторых случаях замена деталей не дает ничего. И тогда следует проверить состояние генератора. Зачастую выходит из строя его шкив. Он является многокомпонентным и при неправильной установки ремней он может разбиваться под воздействием вибрации.

На Рено Логан генератор снять довольно проблематично, особенно на машине с кондиционером. Несмотря на то, что для крепления используется всего 3 болта.

Для этого необходимо приподнять правое колесо автомобиля при помощи домкрата. Затем снимается пластиковая защита. На Рено Логан ремень генератора удерживается специальным натяжным роликом. Чтобы снять его необходимо установить в специальное отверстие штырь и затем потянуть его ключом на 13.

Откручиваются три болта, которые удерживают Гур. Два из них расположены с внешней стороны шкива и один изнутри. Затем нужно его отодвинуть в сторону, чтобы не зацепить при дальнейшей работе. Не стоит отключать шланги, потому что иначе потребуется потратить немало времени на заправку ГУРа.

Затем откручиваются болты крепления генератора. Стоит потратить немало времени, чтобы получить к ним доступ, поскольку расположены они неудобно. Лучше не использовать накидной ключ, а применить обычный рожковый. Но даже после этого потребуется некоторое время, чтобы вытащить его. Подкапотное пространство автомобиля довольно маленькое и потребуется немало терпения, чтобы достать генератор.

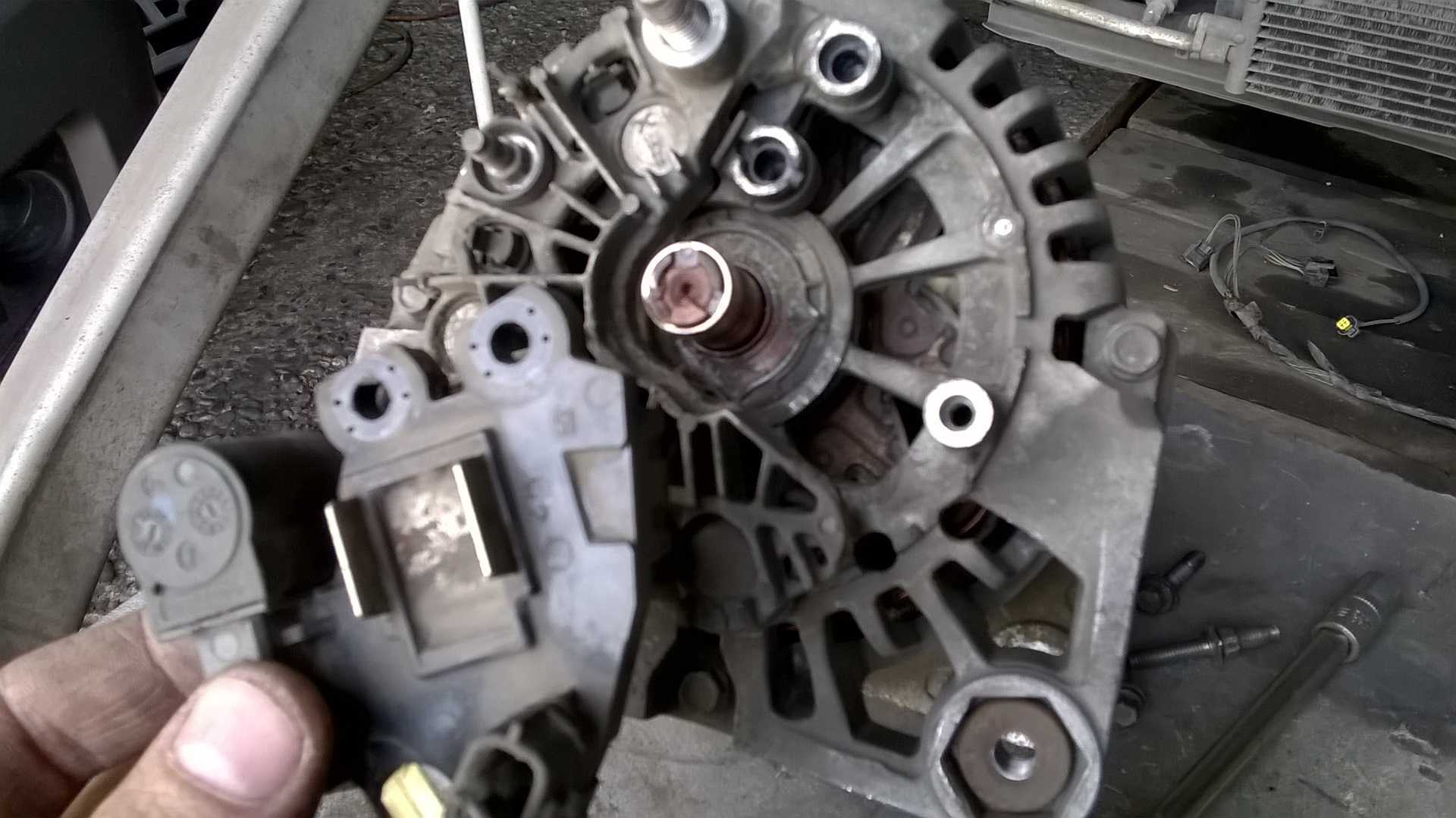

Откручивается регулятор напряжения. Для этого лучше использовать длинную биту M10.

Внутри шкива можно проложить шайбы, так чтобы они заполнили пространство и вставить внутрь биту.

После этого накидываем на гайки ключ на 27 и вставляем биту в вороток.

При этом лучше воспользоваться накинутой на ключ трубой, чтобы как рычагом увеличить усилие. Открутить руками без использования дополнительных приспособлений скорее всего не получиться. После этого следует открутить винты, которые удерживают подшипник. Для последующих действий понадобиться универсальный съемник.

Так же потребуется комплект новых подшипников для замены.

После установки подшипников и нового вала производиться сборка в обратном порядке.

Ремонт, замена генератора

Для демонтажа нам потребуется намного больше инструментов:

• тот же накидной ключ на 16 с загибом (иначе к натяжителю не подлезть);
• головки на 13/14/18/16/21 с удлинителем (головка на 18 – редкость, присутствует далеко не во всех наборах);
• ключ с динамометром;
• головка и рожковый ключ на 10
• отвёртка с толстым жалом.

Рассмотрим пошаговый алгоритм, как снять генератор на Renault Scenic:

• начинаем с демонтажа колеса и подкрылка, после чего ослабляем и вынимаем ремень;
• демонтируем жабо;
• отсоединяем клеммы АКБ;
• снимаем патрубок между интеркулером и турбиной, если у вас турбированный мотор, дыру, идущую на интеркулер, надёжно затыкаем тряпкой;
• откручиваем гайку крепления кронштейна трубопровода кондиционера, затем ослабляем болт крепления;
• головкой на 18 откручиваем болты реактивной тяги мотора, верхний снимаем полностью, а нижний ослабляем, чтобы отвести тягу в сторону;
• откручиваем верхний болт крепления генератора, вытаскиваем его до упора (полностью не получится), толстой отвёрткой или небольшой монтировкой отводим корпус генератора от двигателя;
• откручиваем нижний болт, но сделать это будет не в пример сложнее, придётся воспользоваться короткой трещёткой и удлинителем, или даже двумя;
• отводим от двигателя и нижнюю часть генератора, не забывая, что внизу к нему подключены провода;
• но вытащить генератор будет не так просто, для этого нужно освободить много места. Начинаем с откручивания от кузова машины гидроопоры;
• теперь можно отстегнуть топливопровод. Все остальные операции выполняются снизу;
• откручиваем на несколько сантиметров болт нижней реактивной тяги мотора, возможно, потребуется рычаг в виде трубы;
• можно, но необязательно, открутить от катализатора выхлопную трубу и отвести её в сторону;
• поддомкрачиваем двигатель таким образом, чтобы опора поднялась над кузовом на пару сантиметров и подкладываем туда дощечку соответствующей толщины;
• откручиваем без снятия гидроопору;
• аккуратно поворачиваем генератор муфтой вверх, при этом его крепление должно смотреть в сторону радиатора;
• сдвигаем мотор в сторону кузова, освобождая место для генератора, вытаскиваем его.

Операция достаточно трудозатратная, а всему виной дефицит места в моторном отсеке Renault Scenic.

Когда будем устанавливать новый или отремонтированный генератор, нужно учесть, что гидроопору нужно прикрутить к мотору с моментом 64 Нм, и только затем опускать двигатель.

И ещё один важный момент: при установке генератора на штатное место необходимо немного выбить в сторону радиатора, то есть наружу, гайки крепления, иначе угадать с попаданием будет сложно, а при неосторожных толчках можно запросто что-то сломать – кругом полно хрупких пластиковых деталей.

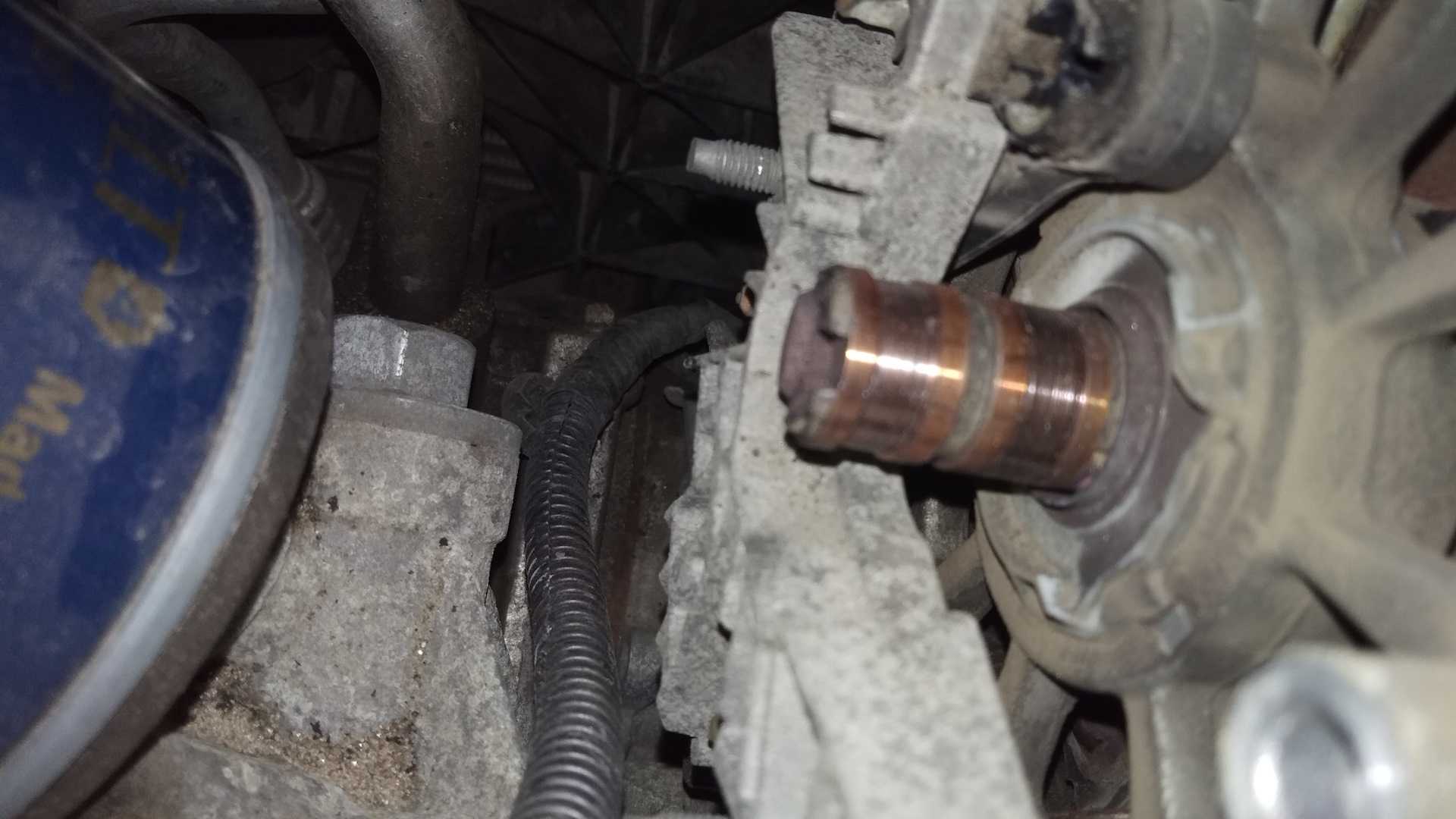

Заменить изношенные щётки можно без снятия генератора Renault Scenic, но это тоже довольно сложная процедура, а вот полетевшие подшипники без демонтажа генератора, естественно, не реанимировать.

Если генератор у нас в руках, замена подшипника Renault Scenic производится с помощью двухлапного съёмника (спросите в магазине съёмник для генератора ВАЗ 2110), который нужно доработать – немного сточить конец, дабы при выдавливании он не упирался в контактные кольца с риском повредить их.

Для демонтажа демпферного шкива потребуется изготовить приспособление, как на фотографии:

Для изготовления воротка используем полосу металла шириной 4 см и толщиной 4 мм, приварив к его концу гайку на 27. Внутреннее отверстие в гайке нужно рассверлить так, чтобы в него входила головка на 10. В гайке генератора, удерживающей шкив, имеется вырез под шестигранник на 29, поэтому гайка на 30 туда не влезет без обтачивания граней. А на 27 будет немного болтаться, но если откручивать аккуратно, придерживая вал головкой, то всё получится.

После установки новых подшипников можно прикручивать регулятор и диодный мост со щёткодержателем.

С заменой генератора на Renault Scenic может справиться не каждый, поэтому во избежание возможных неприятностей лучше доверить эту работу специалистам.

Особенности замены приводного ремня

На многих авто генератор расположен в таком месте, что снятие ремня и самого устройства производится сверху и без особых проблем. О Scenic такого не скажешь, поскольку здесь дефицит подкапотного пространства ощущается в полной мере.

Если в результате осмотра вы приняли решение о замене ремня генератора Renault Scenic, порядок действий будет таков:

• откручиваем болты крепления правого колёса;
• поддомкрачиваем машину спереди;
• демонтируем колесо;
• убираем подкрылок, крепящийся клипсами и парой саморезов;
• рожковым ключом на 16 с загибом крутим ролик натяжителя по часовой стрелке, в результате чего ремень ослабнет и можно будет осуществить его снятие со шкива коленвала;
• теперь сверху снимаем ремень со шкива генератора и вытаскиваем его;
• если ремень сильно повреждён, скорее всего, такая же участь постигла натяжной ролик, для его демонтажа нам потребуется ключ торекс на 40 и маленькая трещётка с удлинителем;
• с помощью отвёртки отковыриваем защитную крышку ролика, с помощью ключа откручиваем прижимной болт, снимаем ролик;
• устанавливаем новый ролик, аккуратно его зажимаем, ставим на место крышку;
• заводим новый ремень сверху на шкив генератора;
• внизу, чтобы одеть его на шкив коленвала, нужно будет снова оттянуть натяжной ролик. Когда установка ремня генератора Scenic на штатное место завершена, отпускаем натяжитель, он натянет ремень до нужного значения;
• теперь можно завести мотор и проверить, правильно ли мы всё сделали;
• если всё в порядке, можно ставить назад подкрылок и колесо.

Как видим, чтобы поменять приводной ремень Renault Scenic, особых умений не потребуется. Чего не скажешь о снятии генератора.

Подготовительные операции

Наш клиент.

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку

За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала.

Под капотом снимаем приемный патрубок.

И дроссельный узел целиком открутив четыре винта на 10.

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Замена помпы

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место.

Комплект ГРМ (оригинал).

Выбираем ремень генератора для Меган 2

Для правильного подбора изделия потребуется узнать его заводской код. Для Рено Меган 2 ремень обладает таким артикулом: «8200833554», «7700850113» или «8200833549». В зависимости от модификации модели ремень может иметь несущественные отличия.

Вместе с рассматриваемым нами расходником рекомендуется заменить и ролик натяжителя ремня генератора. Данная манипуляция имеет определенный смысл, поскольку весьма часты случаи, когда виновником выхода из строя ремня является износившийся ролик натяжителя ремня генератора.

Код комплекта данных изделий следующий: «117200713R» и «7701477515».

Заметим, что комплект имеет куда большую цену, которая может достигать 7 тыс. руб.

Весьма резонной будет рекомендация заменять сразу комплект целиком.

Замена ролика натяжителя ремня

Натяжной ролик отличается простой конструкцией. Главная запчасть — это подшипник, поэтому при обнаружении неисправности можно снять его и сменить на новый. При снятии следует проверять состояние детали, ведь она ломается довольно часто. Регулятор напряжения — это простой механизм, но починить его невозможно, как и ролик.

При вращении рукой рабочий ролик работает тихо, но если его ресурс исчерпан, то необходимо снять, а затем сменить ролик. Выполнить полную замену ролика можно в любом гараже, процедура очень проста. Для снятия и установки ремня потребуется минимальный набор инструментов.

Снятие ремня Меган происходит следующим образом:

Для снятия ремня необходимо полностью обездвижить коленчатый вал, для этого используем монтировку;
Ослабляем блок фиксации ролика ремня;
Осторожно выкручиваем осевой болт целиком, чтобы снять ролик ремня;
Ставим новый ролик и настраиваем натяжение ремня.

Замена ремня привода вспомогательных агрегатов двигателя F4R

Снятие:

Установите автомобиль на двухстоечный подъемник.

Отсоедините аккумуляторную батарею.

Снимите верхние крышки двигателя.

Снимите правое переднее колесо.

Снимите правый передний подкрылок.

Снимите правый боковой усилитель.

Рис. 3. Проворачивание автоматического натяжителя ремня привода вспомогательных агрегатов

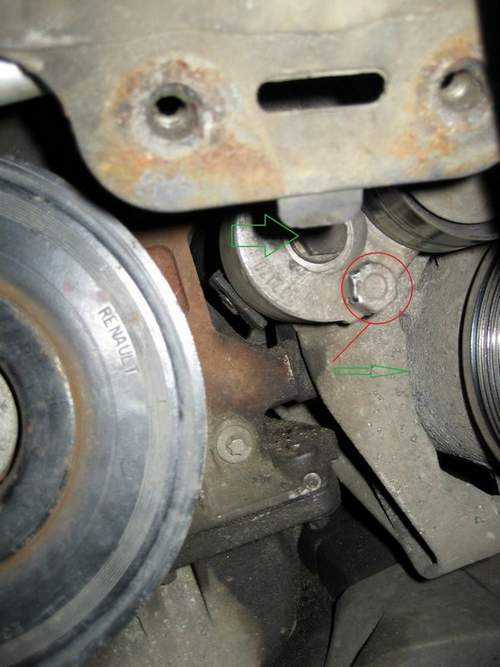

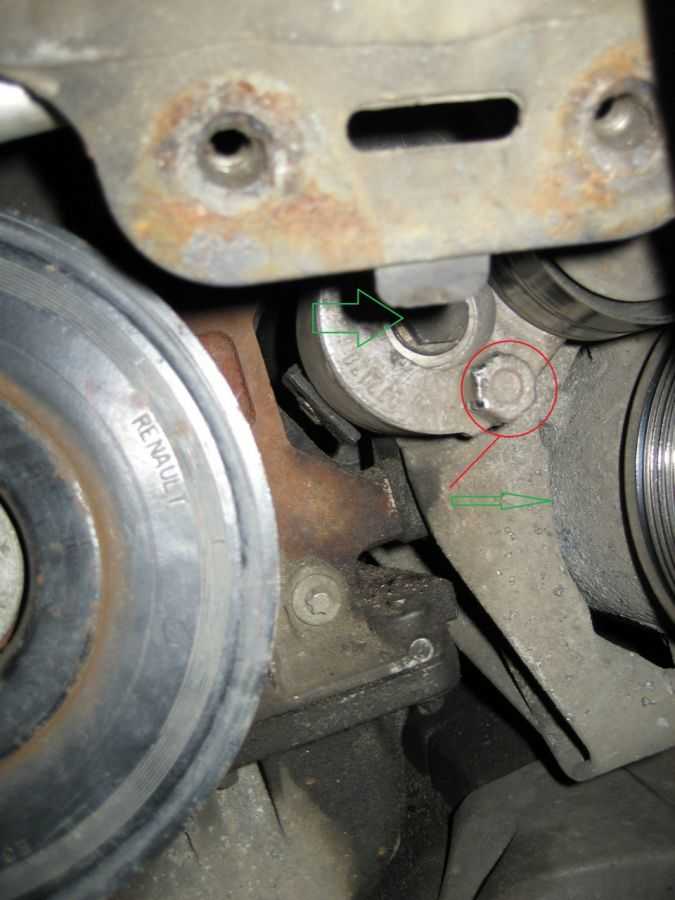

Поверните автоматический натяжитель ремня привода вспомогательных агрегатов по часовой стрелке ключом на 16 мм (рис. 3).

Установите ремень привода вспомогательных агрегатов.

Для правильной установки ремня привода вспомогательных агрегатов на шкивах проверните коленчатый вал двигателя на два оборота.

Установка производится в порядке обратном снятию.

Подключите аккумуляторную батарею.

Ремень генератора используется в автомобилях для того, чтобы передать рабочее усилие на генератор от двигателя. Эта деталь подвергается сильным нагрузкам, поэтому его можно отнести к числу запчастей, нуждающихся в периодической замене. Признаками его неисправности являются появление посторонних звуков, таких как свист, скрип, а в особо запущенных случаях – начинается его расслоение или он может покрыться трещинами.

Чтобы понять, нуждается ли ремень в замене, необходимо произвести его визуальный осмотр. Это поможет оценить его состояние. Он не должен иметь трещины и потертости по всей своей длине.

Генератор Рено Логан с двигателем 1.4 и 1.6 после 2010 года

Приветствую, автолюбитель Renault Logan!

Сегодня рассмотрим генератор на автомобиль Рено Логан с кондиционером и ГУРом руля. Подобный генератор идёт и на авто с гидроусилителем, но без кондиционера.

Фото 1. Генератор Renault Logan 12v 90amp BOSCH.

Фото 2. Генератор Renault Logan 12v 90amp.

Продавщица Татьяна сказала, что это ходовой генератор на Рено после 2010 года выпуска…

Пробег моего автомобиля сейчас 111 тыс. км, а генератор обычно ходит 120-160 тыс. километров. После такого пробега рекомендуется уже прислушиваться к его работе – шумит он либо нет. При обнаружении шума, когда работает генератор в таком случае желательно сразу поменять подшипник. Не нужно откладывать его ремонт.

Чаще всего первым изнашивается передний подшипник ротора, где установлен шкив, так как больше нагружен при работе. Колектор и задний подшипник ходят дольше.

Фото 3. Закрытые подшипники генератора 202 и 303.

Фото 4. Колектор генератора БОШ.

Стоимость самого генератора достаточно высока, а приобретение подшипников и сам ремонт генератора Renault Logan обойдётся вам в небольшую сумму. На генераторе моей ЛоганМашины с двигателем К4М установлены 202 и 303 закрытые пыльником подшипники.

Помимо износа подшипников в генераторе могут быть и другие признаки неисправности, такие как:

• Малый или большой зарядный ток;
• Нет зарядки;
• Лампа аккумулятора на щитке приборов горит в полнакала;
• Не срабатывает обгонная муфта шкива генератора.

Порядок проверки и ремонта генератора

Проверяем генератор и, если есть неисправность ремонтируем:

• Разборка, прочистка и дефектовка деталей;
• Проверка статора и ротора на предмет обрыва или короткого замыкания;
• Проверка состояния колец возбуждения ротора;
• Проверка диодного моста и дополнительных диодов;
• Проверка реле – регулятора;
• Проверка высоты щёток и лёгкость их перемещения в гнёздах;
• Проверка срабатывания обгонной муфты;
• Сборка генератора и его проверка на специальном стенде.

Реле-регулятор не так часто выходит из строя, как подшипники, но также является расходным материалом

При приобретении реле нужно обратить внимание на вход питания, так как может быть, как одно, так и двух контактная фишка. Данные регулятора на этот генератор (см. фото ниже): RB0408A (UTM)

фото ниже): RB0408A (UTM).

Фото 5. Реле Регулятор Renault RB0408A (UTM).

Фото 6. Регулятор генератора RB0408A (UTM).

Номер генератора по каталогу ALB0408 F000BK0408 от компании KRAUF. Приводной шкив изделия под ремень имеет шесть ручейков. Помимо проверки фишки питания нужно также сразу проверить совпадают или нет приливы крепления генератора для его крепления к блоку двигателя.

Фто 7. Генератор ALB0408 F000BK0408 от компании KRAUF.

Фото 8. Коробка от генератора ALB0408 компании KRAUF.

На коробке от этого генератора, который показал на фото выше, указан вид фишки L-DFM (FR). Это два штыря и перечень всех двигателей Renault, на которые можно установить это изделие и, также такие данные как 12 вольт, 90 ампер.

Как узнать какой тип двигателя, установлен на вашем автомобиле…

Нужно открыть капот и на защитной крышке ремня ГРМ с левой стороны можно увидеть бирку, где указан тип двигателя. Бирка на вашем авто с двигателем 8 клапанов может быть заклеена в другом месте. На ЛоганМашине, который я эксплуатирую установлен 16 клапанный двигатель K4M.

Для того, чтобы определить какой у вас разъём на генераторе, необходимо для начала отсоединить клемму массы с аккумулятора, а затем вынуть фишку питания с генератора.

Хотите узнать, на каком пробеге загудели подшипники генератора у автолюбителей на машине. Для этого войдите под шапку в сообщество здесь на ЮтубКанале и проголосуйте.

Снятие и замена генератора Рено Меган 2 (решено) — 1 ответ

Чтобы снять для ремонта или замены стартер автомобиля Меган 2 придется очень много проделать работы: снимать бампер, усилитель, фары и бачок омывателя. Обо всем читай подробнее инструкцию:

Поскольку у тебя Меган с дизельным движком, то тебе придется сначала снять передний бампер, дабы удобно было подбираться к стартеру (на бинзиновом этого делать не нужно).

Также в любом случае, рекомендуется снимать минусовую клемму.

Как бампер снят, снимай усилитель за бампером (открутить два болта ключом на «16»).

Далее снимай пластиковые кожухи возле радиатора.

Также придется снять патрубок с интеркуллера (хомут под плоскую отвертку), а так же отключить разъем датчика наддува.

Затем переходи к снятию блок-фар (болты крепления под торгс). С каждой стороны фара крепится в трех местах. При снятии фары не забывайте отсоединить разъем.

Следующим шагом будет откручивание поперечены и вынуть фиксаторы (клипсы). Потребуется головка на «13», торгс и плоская отвертка.

Дабы снять бочек нужно откручивать его кронштейн крепления (три болта вод головку на «16»). Бачок снимается для удобности доступа к генератору Мегана.

Также, чтобы было удобно подлезть, придется снимать часть локера в арке переднего правого, а еще поперечину колеса.Дальше нужно будет снимать навесной ремень генератора Меган 2, тут все просто – ключом на «16» отводится ролик.

Ну, теперь, почти уже на финишной, остается лишь найти все болты крепления (под головку на «13».) Поскольку один из болтов под натяжным роликом, т ролик тоже снимается.

Чтобы хоть как то просунуть руку и вытянуть «гену» сдвигаем поперечину (взявшись за нижнюю часть телевизора, немного приподняв оттягиваешь на себя ).

Генератор автомобиля удобнее вынимать меж радиатором и крылом.

Установка в обратном порядке. Но чтобы было проще устанавливать генератор Рено Меган 2 нужно немного сдавить втулки в ушах корпуса (причем стучать молотком не рекомендуется лучше втянуть с помощью головки и длинного болта).

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

в качестве снять генератор на Рено Меган 2

Генератор

Меры безопасности при работе с генератором

1.

Никогда не выключайте аккумулятор или регулятор напряжения при работающем двигателе и генераторе.

2.

Никогда не сжимайте полевой терминалгенератор или кабель, подключенный к нему с помощью заземления.3.

Никогда не путайте провода регулятора напряжения.

4.

Никогда не включайте регулятор напряжения, когда он подключен к земле (вторая неисправность).

5.

Никогда не удаляйтегенератор, если аккумулятор не отсоединен от цепи.6.

При установке аккумулятора убедитесь, что отрицательный вывод подключен к земле.

7.

Никогда не используйте индикатор напряжения, который специально подключен к домашней сети (110 или 220 В). Используйте только индикатор 12 В.

8.

Если зарядное устройство находится в заряженном состоянии, оба кабеля аккумулятора должны быть отсоединены. Подключите положительную клемму зарядного устройства к положительной клемме аккумулятора, а отрицательную клемму зарядного устройства. к отрицательной клемме аккумулятора.

9.

Неправильное подключение приводит к поломке выпрямителя и регулятора напряжения.

генератор

Номер Валео на видео видно.

Рено Меган. 2 Замена ремонтной щетки генератора в 2008 году без демонтажа самого генератора.

Рено Меган

.2 2008 ремонтГенератор замена щетки. нетудаление самгенератор .

Проверка установленного генератора

Техническое обслуживание, проверка и ремонт генераторов

Осмотр и ремонт

1.

Не отсоединяйте батарею илирегулятор напряжения в рабочее время двигатель и, соответственно, генератор.2.

Избегайте контакта с землей обмотки генератора или подключенного к ней кабеля.

3.

Никогда не меняйте провода регулятора напряжения.

4.

Не вни за что Не включайте регулятор напряжения, если он подключен к земле (он будет немедленно поврежден).5.

Никогда не снимайте генератор без предварительного отсоединения аккумулятора.

6.

При установке аккумулятор убедитесь, что отрицательный вывод подключен к земле. Хотя клеммы имеют разные диаметры, возможна ошибка.

7.

Никогда не используйте контрольную лампу, подключенную напрямую к электросети (110 или 220 В). Только применять сигнальная лампа напряжение 12 В.

8.

При зарядке аккумулятора без его снятия с автомобиля оба кабеля должны быть отсоединены. Положительная клемма зарядного устройства должна быть подключена к положительной клемме аккумулятора, а отрицательная клемма. к отрицательной клемме.

Генератор

Renault Megane 2.

ГЕНЕРАТОР

На автомобили Renault Megane II устана­вливают трехфазный генератор перемен­ного тока со встроенным выпрямительным блоком и электронным регулятором напря­жения, правого вращения (если смотреть со стороны привода).

Статор 5 (рис. 10.5) и крышки 2 и 6 стяну­ты четырьмя болтами 3. Ban ротора враща­ется в подшипниках, которые установлены в крышках 2 и 6. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца.

Трехфазный переменный ток, индуциру­емый в обмотке статора, преобразуется в постоянный выпрямительным блоком, при­крепленным к задней крышке 2.

Напряжение для возбуждения генерато­ра при включении зажигания подводится к выводу регулятора напряжения.

Работа генератора отслеживается сигна­лизатором разряда аккумуляторной бата­реи, расположенным в комбинации прибо­ров. При включении зажигания сигнализатор должен гореть, после пуска двигателя — гас­нуть, если генератор исправен. Яркое горе­ние сигнализатора или его свечение вполна­кала свидетельствует о неисправностях.

Натяжение ремня привода вспомога­тельных агрегатов обеспечивается автома­тическим натяжителем.

В последнее время появилось много фирм, специализирующихся на ремонте импорт-

Рис 10.5. Детали генератора: 1 –

кожух; 2 — задняя крышка; 3 — стяжной болт; 4 — разъем; 5 — статор; 6 — перед­няя крышка; 7 – шкив

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ГЕНЕРАТОРА, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

При включении зажигания не горит сигнализатор разряда аккумуляторной батареи

Обрыв провода между генератором, выключателем (замком) зажигания и сигнализатором

Сигнализатор разряда аккумуляторной батареи не гаснет после пуска двигателя

Слабое натяжение ремня привода вспомогательных агрегатов

Проверьте натяжение ремня, замените ремень

Неисправен генератор (изношены щетки генератора или неплотно прилегают к контактным кольцам, сгорела обмотка возбуждения генератора, неисправен выпрямительный блок или регулятор напряжения)

Замените или отремонтируйте генератор

Замыкание на «массу» провода между генератором и сигнализатором

Генератор не обеспечивает заряда аккумуляторной батареи

Окисление клемм аккумуляторной батареи

Зачистите, закрепите и смажьте наконечники проводов и клеммы батареи техническим вазелином

Неисправна аккумуляторная батарея

Замените аккумуляторную батарею

Слабое натяжение ремня привода вспомогательных агрегатов

Проверьте натяжение ремня, замените ремень

Неисправен регулятор напряжения генератора или выпрямительный блок

Замените регулятор напряжения или выпрямительный блок

Аккумуляторная батарея перезаряжается

Неисправен регул ятор напряжения генератора или выпрямительный блок

Замените регулятор напряжения или выпрямительный блок

Описание генератора

В чем состоит функциональное назначение данной части устройства генератора? Ремень должен передавать рабочий ход от двигателя самому генератору. Это относит его к подвижным деталям автомобиля, а значит он чаще других требует замены.

Вам необходимо учитывать, что Рено должна осуществляться на оригинальные запчасти от производителя.
Их достаточно легко можно найти по следующим артикулам 8200833554, 7700850113, 8200833549. Именно установка данных элементов гарантирует дальнейшую работоспособность устройства. Аналогично нужно подходить к такому вопросу, как и других деталей.
