Генератор ГАЗ 2705

Рис. 9.58. Генератор: 1 — кожух генератора; 2 — регулятор напряжения со щетками; 3 — болт + выводы; 4 — конденсатор; 5 — задняя крышка генератора; 6 — втулка подшипника; 7 — контактные кольца; 8 — упорная втулка; 9 — обмотка ротора; 10 — полюса ротора; 11 — вентилятор; 12 — вал генератора; 13 — передняя крышка гeнераторa с подшипником; 14 — втулка; 15 — шкив; 16 — шайба; 17 — втулка переднего подшипника; 18 — обмотка статора; 19 — задний подшипник; 20 — статор; 21 — диод выпрямительного блока; 22 — выпрямительный блок; 23 — защелки

Генератор 9422.3701 — трехфазная синхронная электрическая машина с электромагнитным возбуждением со встроенным выпрямительным блоком и регулятором напряжения. Устройство генератора показано на

Рис. 9.59. Электрическая схема генератора: 1 — генератор; 2 — регулятор напряжения; 3 — щетка; 4 — кольцо контактное; 5 — обмотка возбуждения; 6 — обмотки статора; 7 — конденсатор; 8 — диоды обмотки возбуждения; 9 — силовые диоды

Внутренние части и обмотки генератора охлаждаются воздухом, который продувается через окна в задней и передней крышках с помощью двух установленных на валу ротора центробежных вентиляторов 11. На

Рис. 9.60. Схема контрольной лампы с аккумуляторной батареей: 1 — аккумуляторная батарея; 2 — контрольная лампа мощностью 1-5 Вт; 3 — штырь

Контроль деталей генератора следует производить контрольной лампой (см.

Рис. 9.61. Схема проверки исправности регулятора напряжения: 1 — контрольная лампа мощностью 21-35 Вт, 2 — аккумуляторная батарея, 3 — регулятор напряжения, 4 — щетки

Собрать схему, показанную на

Рис. 9.62. Схема проверки величины регулируемого напряжения: 1 — контрольная лампа мощностью 21-35 Вт; 2-регулируемый источник постоянного тока; 3 — контрольный вольтметр; 4 — регулятор напряжения; 5 — щетки

Для проверки регулируемого напряжения необходимо собрать схему, показанную на

Рис. 9.63. Проверка на отсутствие замыкания катушек статора на корпус

Рис. 9.64. Проверка обмоток статора на обрыв цепи

У статора проверить отсутствие замыкания его обмоток на корпус. Для этого необходимо один наконечник от контрольной лампы (см.

Рис. 9.65. Проверка сопротивления обмотки возбуждения ротора

Рис. 9.66. Проверка ротора на отсутствие замыкания обмотки возбуждения на корпус

Ротор генератора необходимо проверить на отсутствие витковых замыканий с помощью омметpа (см.

Рис. 9.67. Электрическая схема выпрямительного блока: 1 — диод силовой (положительной полярности); 2 — пластина монтажная (отрицательная); 3 — пластина монтажная (положительная); 4 — вывод диодов обмотки возбуждения; 5 — диод обмотки возбуждения; 6 — диод силовой отрицательной полярности

Рис. 9.68. Электрическая схема проверки диодов: 1 — диод; 2 — контрольная лампа; 3-21 Вт; 3 — аккумуляторная батарея 12 В

Выпрямительный блок (

Рис. 9.69. Электрическая схема проверки генератора на стенде: 1 — тахометр; 2 — генератор; 3 — амперметр на 100 А; 4 и 7 — выключатели; 5 — реостат на 70 А; 6 — аккумуляторная батарея; 8 — вольтметр на 30 В; 9 — контрольная лампа мощностью 3-4 Вт; 10 — электродвигатель привода

Сборка генератора производится в порядке, обратном разборке. После сборки генератор необходимо проверить.

Исправность генератора и правильность его сборки определяется проверкой по частоте вращения ротора, при которой генератор начинает отдавать ток в 40 А и 70 А. Проверка производится на испытательном стенде, состоящем из электродвигателя, плавно изменяющего частоту вращения ротора генератора до 5000 мин-1, вольтметра, амперметра, реостата, создающего нагрузку до 70 А в цепи генератора и аккумуляторной батареи (см. рис. 9.69).

Для проверки исправности генератора необходимо включить выключатель 7, при этом должна загореться контрольная лампа 9. Довести частоту вращения генератора до 1500 мин-1, вольтметр 8 должен показывать напряжение 13В. Контрольная лампа 9 должна погаснуть. Увеличить частоту вращения генератора до 1800 мин-1 и включить выключатель 4. Реостататом 5 установить по амперметру 3 нагрузку 40 А. Увеличить частоту вращения генератора до 5000 мин-1 и установить с помощью реостата 5 нагрузку 70 A. Bольтметр 8 должен показывать напряжение 13,5-14,2 В.

Исправный генератор с регулятором напряжения должен удовлетворять вышеуказанным параметрам. Указанную проверку можно проводить на стенде Э242.

Видео про «Генератор» для ГАЗ 2705

Замена регулятора напряжения на » Соболе». Газ, Ваз, Без снятия генератора. Горит лампочка.

Ремонт генератора ГАЗель. Низкое напряжение заряда.

Ремонт генератора ГАЗель

Различия в карбюраторных и инжекторных «3M3-406»

В карбюраторных «3M3-406» использовались карбюраторы модели «К-151». Увеличение степени сжатия до 9,3 (вместо 8,2 на двигателе модели «3M3-402») за счёт камеры сгорания с центральным расположением свечи; применение системы распределённого (поочередного, в соответствии с порядком работы цилиндров) впрыска топлива во впускную трубу электромагнитными форсунками, вместо карбюраторного питания, обеспечило повышение мощности и максимального крутящего момента, по сравнению с 402-м мотором и карбюраторным «3M3-406». А также одновременно способствовало снижению расхода топлива и уменьшению токсичности отработанных газов.

Для укрепления надёжности моторов «3M3-406» после перехода на инжектор, в условиях эксплуатации при бо́льшей мощности и бо́льших оборотов коленвала на моторе и был внедрён чугунный блок цилиндров без вставных гильз, имеющий высокую жёсткость и более стабильные зазоры в парах трения; ход поршня снизили с 92 мм до 86 мм, уменьшили вес поршня и поршневого пальца, применили более качественные материалы для коленвала, шатунов, болтов шатунов, поршневых пальцев и прочих деталей.

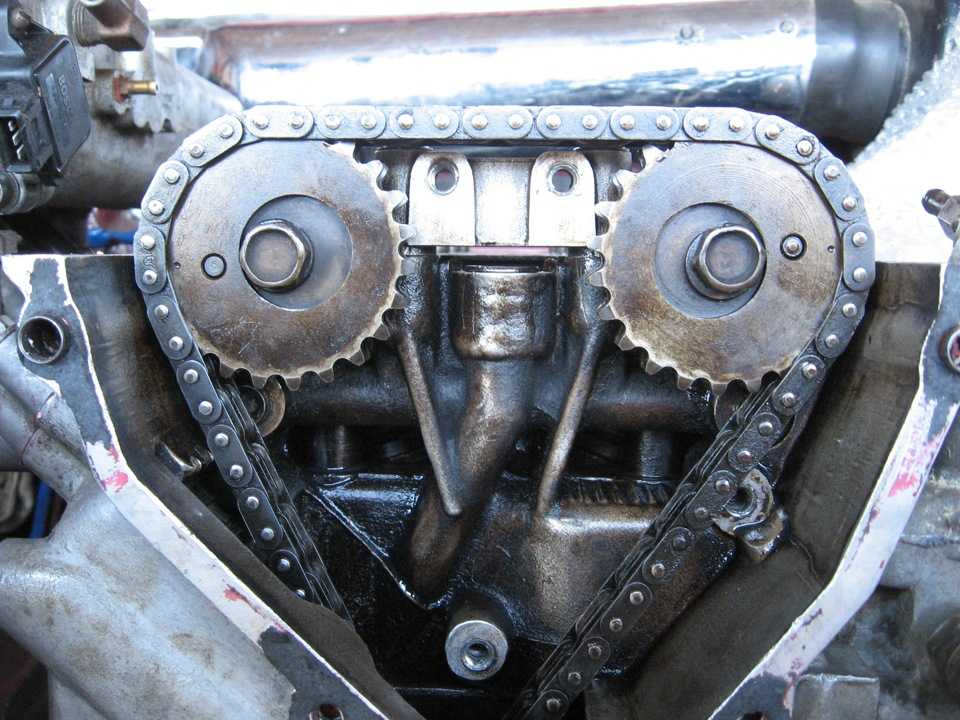

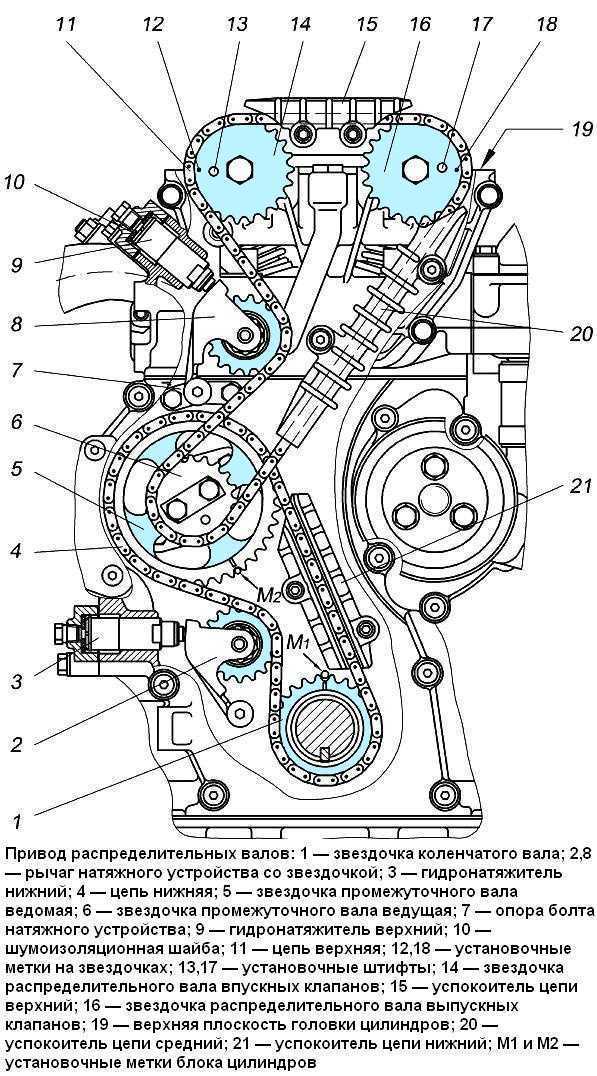

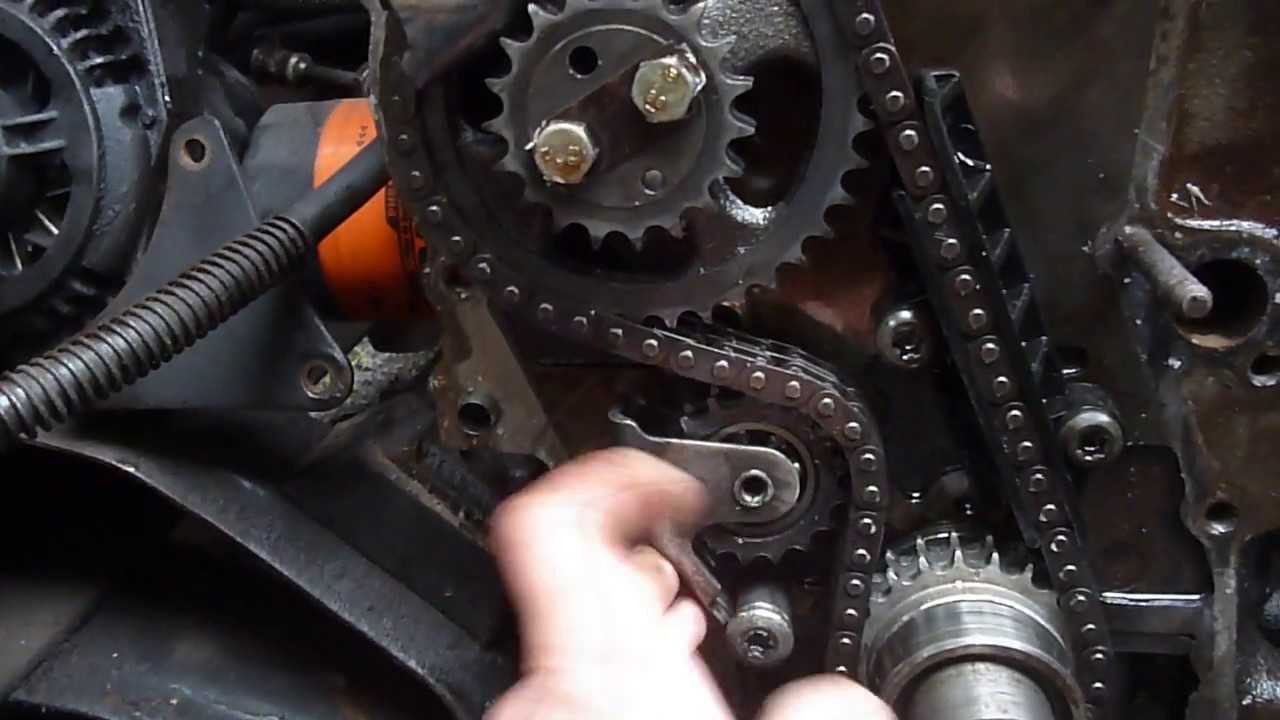

Конструкция привода распределительных валов двигателя – цепная двухступенчатая, с автоматическими гидравлическими натяжителями цепей; в клапанном механизме внедрены гидротолкатели, которые избавляют от надобности в регулировке зазоров.

Применение гидравлических устройств, внушительная степень форсировки двигателя «3M3-406» подразумевают высокое качество очистки моторного масла. Поэтому в моторе используется полнопоточный масляный фильтр с дополнительным фильтрующим элементом, который исключает попадание неочищенного масла в двигатель при запуске холодного двигателя, и при засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется более надёжным плоским поликлиновым ремнём.

На двигателях«3M3-406» использовано диафрагменное сцепление с так эллипснонавитыми накладками ведомого диска. Такая конструкция отличается значительной износостойкостью и исключительной долговечностью.

Комплексная система управления включает ещё и также функции управления системой зажигания, позволяя чрезвычайно точно дозировать подачу топлива, корректировать угол опережения зажигания, в том числе и по параметру детонации, при изменяющихся режимах работы мотора. Это позволяет обеспечить оптимальные мощностные, экономические и токсические показатели.

Снимаем генератор ГАЗель

Чтобы проводить ремонтные операции, следует знать, как правильно снять генератор на ГАЗели, ничего при этом не поломав. Прежде всего, потребуется обесточить автомобильные сети. Для этого с аккумулятора снимается отрицательная клемма. Затем специальным механизмом ослабляется ремень, после чего снимается. Только после этого откручиваются болты и можно снять генератор на ГАЗели.

Теперь потребуется разобрать деталь для определения проблемы. Для этого с корпуса снимается защитная крышка и откручивается блок щёток. Отсоединив проводку, обесточивают регулятор напряжения, после чего его также снимают. Крышка корпуса демонтируется одновременно со стартёром. Затем отсоединяются с диодного моста клеммы, а при необходимости снимается сам мост. Чтобы проверить генератор на ГАЗели, можно использовать контрольную лампочку либо специализированный прибор измерения.

Генератор, как и любая другая деталь в автомобиле, имеет свойство ломаться, всего существует несколько видов неисправностей:

Причин возникновения шума может быть несколько:

изношены или установлены дефектные подшипники;
имеет дефекты приводной ремень;
натяжка ремня слабая, и поэтому возникает свист;
крыльчатка задевает за ремень или корпус генератора;
поврежден шкив;
открутился генераторный крепеж.

Если напряжение в бортовой сети автомобиля выше допустимой нормы, причина неисправности здесь одна – вышел из строя реле регулятор. По этой же причине может быть и недозаряд – регулятор напряжения не справляется со своими функциями.

Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько:

изношены щетки в щеточном узле;
присутствуют обрывы или замыкание в обмотке якоря;
эти же самые дефекты имеются в статорной обмотке;
неисправен диодный мост.

Генератор автомобиля ГАЗель 3302: причины неисправности и исправления

1. Разряженный или слабый аккумулятор

Одной из основных причин неисправности генератора автомобиля ГАЗель 3302 является разряженный или слабый аккумулятор. Если аккумулятор не может обеспечить достаточную мощность для работы генератора, то он не сможет производить необходимое электричество. Для исправления проблемы необходимо заменить разряженный аккумулятор на новый или прокачать текущий аккумулятор.

2. Поломка регулятора напряжения

Поломка регулятора напряжения также может быть причиной неисправности генератора ГАЗель 3302. Регулятор напряжения контролирует выходное напряжение генератора и поддерживает его на оптимальном уровне. Если регулятор не функционирует правильно, то он может либо не обеспечивать достаточное напряжение, либо выдавать избыточное напряжение. Для исправления проблемы необходимо заменить поломанный регулятор напряжения.

3. Проводка или ремень привода генератора

Неисправности проводки или ремня привода генератора также могут привести к его неправильной работе. Проводка может быть повреждена или оборвана, что приводит к потере контакта и недостатку электропитания. Ремень привода генератора может быть изношенным или растянутым, что не позволяет генератору функционировать должным образом. Для исправления проблемы необходимо заменить поврежденную проводку или изношенный ремень привода.

4. Поврежденные или изношенные коллекторы и щетки

Поврежденные или изношенные коллекторы и щетки также могут быть причиной неисправности генератора. Коллекторы и щетки необходимы для передачи электроэнергии от генератора к аккумулятору и другим электрическим устройствам автомобиля. Если коллекторы или щетки становятся поврежденными или изношенными, то они могут не обеспечивать достаточный контакт и эффективно передавать электроэнергию. Для исправления проблемы необходимо заменить поврежденные или изношенные коллекторы и щетки.

5. Другие причины

Другими возможными причинами неисправности генератора могут быть поломка статора или ротора, повреждение диодного моста и даже проблемы с электрическими соединениями. В таких случаях рекомендуется обратиться к специалистам для проведения диагностики и профессионального ремонта.

Об истории двигателя

Мотор «3M3-406» не так уж «молод», как это повсеместно считается. Первые разработки по этому оборотистому и верхневальному варианту, призванному прийти на замену 402-му заволжскому мотору, были сделаны ещё во второй половине восьмидесятых годов. Было решено, несмотря на все замечательные качества двигателя «3M3-402», его успешность и востребованность, двигаться вперёд.

Существовало два пути, рассмотренных специалистами завода: оставить старый блок и, сохранив общую схему двигателя, поработать над современным его обвесом; либо создавать совершенно новый мотор. Оба варианта в итоге нашли своё воплощение. Первый – в Ульяновске, где был создан впрысковый «УМЗ-421» – надёжный и удобный (в том числе, и в смысле отсутствия технических проблем с установкой на старые машины, в частности, «ГАЗ-21»).

На Заволжском же моторном заводе фактически был создан совершенно новый мотор. Надо сказать, что попытки перевести распределительный вал из блока цилиндров в головку предпринимались здесь ещё на этапах работы над мотором для «ГАЗ-21». Однако та конструкция получилась не совсем надёжной, и в серийное производство мотор пошёл всё-таки в нижневальном варианте, сохранив эту конструкцию и до «3M3-402».

Впервые в отечественном машиностроении в конструкции «3M3-406» были применены: 4 клапана на каждый цилиндр, гидротолкатели, 2-х ступенчатый цепной привод двух распределительных валов, электронная система управления впрыском топлива и зажиганием.

До малого серийного производства двигатель «3M3-406» добрался только в 1992-м году. Им начали комплектовать «Волги» всех существовавших модификаций. Планы насчёт будущего нового мотора были амбициозными: предполагалось поставлять «3M3-406» не только на ГАЗ, но и на АЗЛК, и даже на ВАЗ. Однако в условиях полного развала экономики этим планам не суждено было осуществиться.

Единственным потребителем двигателей «3M3-406» так и остался Горьковский автомобильный завод. А основной частью машин, которые были укомплектованы мотором данной модели, стали грузовые «ГАЗели» и «Соболи», и, конечно же, микроавтобусы данных марок. Благодаря наращиванию объёмов производства этих машин, «3M3-406» в 1996 году был запущен в массовое серийное производство, а в следующем, 1997-м году предприятие вышло на очень значительные объёмы его выпуска.

На сегодняшний день, двигатель «3M3-406» выпущен общим тиражом более полутора миллионов единиц. Он является пока самым распространённым в России и СНГ двигателем для лёгкого коммерческого транспорта. При этом, «3M3-406» – вовсе не узко специализированный силовой агрегат. Он изначально был спроектирован как основа для целого семейства новых моторов, годящихся на самую разнообразную технику. В нём конструктивно заложен большой потенциал для модернизации и постройки на его базе двигателей с различным диапазоном характеристик. В частности, хоть «3M3-406» и не производится больше, он послужил основой для создания более мощных и современных инжекторных моторов семейств «3M3-409» и «3M3-405», а также для дизеля «3M3-514» и его модификаций.

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

Типы генераторов «Газель»

Тип устанавливаемого генератора на коммерческие автомобили «Газель» зависит от модели двигателя – на первых автомашинах ГАЗ-3302 шли два вида моторов:

ЗМЗ-402;
ЗМЗ-4063.

На втором поколении «Газелей» стали устанавливаться движки ЗМЗ-405 и Chrysler 2.4, автомобили «Газель Бизнес», выпускаемые с 2010 года, комплектуются моторами УМЗ-4216 и Cummins, соответственно, на них устанавливается другие типы генераторных устройств.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

электростеклоподъемники;
электроантенна:
аудиосистема;
кондиционер;
дополнительный вентилятор охлаждения в салоне;
дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер. Бытует ошибочное представление – если мощность генераторного устройства большая, возможно закипание электролита в аккумуляторе. Но это неверно – генератор выдает ток в зависимости от нагрузки, а избыточное напряжение ограничивается реле-регулятором. У мощного генератора есть только два недостатка:

у такой электрической машины более высокая цена;
габаритный узел не всегда может подойти по размерам.

Тюнинг двигателя Волга / Газель ЗМЗ-405

Форсирование ЗМЗ 405.Турбина.Компрессор

Варианты увеличения мощности ЗМЗ-405 ничем не отличаются от ЗМЗ-406, о них можно прочитать во вкладке «Тюнинг» вот ТУТ. Стоит заметить, что на волговском/газелевском моторе строить мощные атмосферники, на злых распредвалах, 4-х дросселях не стоит, это пустая трата денег и времени. Самый правильный тюнинг ЗМЗ это турбо. Хорошо собраный турбо 405-й даст более (а иногда и сильно больше) 300 л.с., чего атмосферник не выдаст ни при каких настройках.
Стоит отметить, что под постройку турбо корча, блок Евро-2 не годится, он ослаблен прорезями между цилиндрами, ваш выбор более свежие блоки, под Евро-3 (40524.10 и 40525.10).

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Факторы, сокращающие ресурс генератора

Заметно сократить ресурс генератора могут:

резкие перепады температуры и постоянная
эксплуатация машины — в подкапотном пространстве в этом случае образуется
вредный конденсат;
плохое качество изготовления
комплектующих — поэтому при замене генератора и его деталей, не стоит экономить
на оригинальных расходниках;
проливы различных технических жидкостей
(антифриза, масла для ГУР) — агрессивные жидкости легко разъедают щетки
преобразователя, а также соединяясь с пылью, образуют токопроводящую среду и
приводят к замыканиям;
внешние факторы — реагенты, грязь,
влага;
износ отдельных компонентов — не только
щетки, но и ремень, подшипники, шкив и т. д.

Регулятор
напряжения и диодный мост имеют сравнительно солидный запас
прочности.

Диодный мост
Диодный мост и регулятор напряжения со щеточным узлом

Распространенной причиной неисправности
преобразователя 24/12 вольт в машине является банальный износ и коррозия. Щетки
тоже повреждаются чаще всего именно из-за длительной эксплуатации автомобиля.

Диагностика реле

Реле регулятора генератора является одной из ключевых деталей системы зарядки автомобиля Газель 406. Если возникают проблемы с зарядкой аккумуляторной батареи или генератором на Газели 406, часто причиной является неисправность реле регулятора.

Для диагностики реле регулятора генератора Газели 406 можно воспользоваться следующими методами:

Визуальный осмотр: Внешний осмотр реле позволяет выявить повреждения корпуса, трещины или пробоины на пластинах контактов, окисление контактов и другие визуальные признаки неисправности.
Испытание мультиметром: Для проведения данной процедуры необходимо измерить сопротивление на катушке реле регулятора. Значение сопротивление должно соответствовать номинальным требованиям, указанным в технической документации на автомобиль.
Тестирование с помощью стандартного реле: Если имеется аналогичное реле, которое работает исправно, можно временно заменить неисправное реле на исправное и проверить, исправится ли проблема. Если проблема исчезает, значит неисправность действительно связана с реле регулятора генератора.
Проверка электрических сигналов: Установив автомобиль в позицию зажигания, можно проследить, поступает ли сигнал на катушку реле. Для этого необходимо использовать специальное оборудование, такое как осциллограф или тестер с функцией измерения сигнала.
Проверка электрического подключения: Неисправности реле регулятора могут быть связаны с проблемами в электрическом подключении. Проверьте тщательно подключение реле, убедитесь, что все провода и контакты правильно подключены и не имеют окисления или повреждений.

Если при диагностике реле регулятора генератора Газели 406 были выявлены неисправности, необходимо принять меры по их устранению. В некоторых случаях требуется замена реле, в других случаях – ремонт с заменой отдельных деталей реле.

Как избежать серьезных поломок

Чтобы не попасть на замену всего генератора и более
тяжелый ремонт автомобиля, щетки надо вовремя заменять. Неисправный
преобразователь не будет питать аккумулятор, из-за чего увеличится зарядный ток
устройства. Это повлечет за собой другие, более тяжелые последствия — к
примеру, разрушение диодного моста.

Внимание
стоит уделить также батарее
внешнего питания. Да и вообще, АКБ с генератором работают в тандеме, порча
одного устройства обязательно сказывается на состоянии другого

Поэтому не
нарушайте правил эксплуатации аккумулятора, заменяйте его при истечении срока
службы, не допускайте механических повреждений и переполюсовки.

Помните, что генератор имеет самую большую скорость
вращения из всех узлов автомобиля — его обороты даже превышают частоту оборотов
силового агрегата. Они составляют примерно 10-14 тыс. об/мин, что в 2-3 раз
больше, чем у ДВС. Поэтому срок службы электродвигателя и ниже в два раза.

Условно поломки генератора делят на механические и
электрические. В первом случае косвенным признаком неисправности становится
повышенная шумность работы устройства, что характеризует поломку
подшипников в передней крышке. В случае
электрического повреждения наблюдается отсутствие напряжения АКБ, низкий ток
или превышение заряда.

Регулятор
напряжения или реле на современном автомобиле, как и щетки, играет важную роль.
Как известно, генератор автомобиля соединен с коленчатым валом ДВС через мягкий
привод (ремень). Скорость движения машины и обороты бывают разными, поэтому ток
выдается несбалансированным. Чтобы сглаживать и регулировать выдаваемое напряжение,
и нужен регулятор. Его часто называют «таблеткой», «шоколадкой»,
«стабилизатором».

Какой генератор стоит на оке

Вам потребуются

Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи.

Снимите ремень привода генератора.

Для удобства работы снимите облицовку радиатора (см. подраздел 9.4.).

Техническая характеристика генератора

Максимальная сила тока отдачи при 13 В и 5000 мин –1 , А 55

Пределы регулируемого напряжения, В 14,1±0,5

Максимальная частота вращения ротора, мин –1 13 000

Передаточное отношение от коленчатого вала двигателя к генератору 1 : 2,04

В книге описывается генератор 37.3701. часть автомобилей комплектуется генератором 371.3701. Они взаимозаменяемы по установочным размерам и характеристикам, но несколько отличаются по конструкции.

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините колодку с проводами от вывода генератора.

Сдвиньте защитный чехол.

. отверните гайку крепления и снимите наконечники проводов с вывода генератора.

Отверните гайку крепления генератора к кронштейну.

Снимите с болта пружинную шайбу 1 , плоскую шайбу 2 и буферную втулку 3 .

Отверните гайку крепления натяжной планки к блоку цилиндров.

Снимите со шпильки плоскую шайбу.

. рым и.

. натяжную планку.

10.

Придерживая генератор, выньте болт его нижнего крепления.

11.

Снимите генератор.

12.

Установите генератор в порядке, обратном снятию. При замене выньте из старого генератора буферную втулку и установите ее на новый. После установки ремня привода генератора отрегулируйте его натяжение.

предыдущая страница 8.1.2. Проверка и замена реле

к оглавлению

следующая страница 8.2.1. Снятие и установка генератора

Генератор типа (модели) 37.3701 — переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения. Такой же генератор применяется на автомобилях ВАЗ-2108. Статор 21 (рис. 139) вместе с крышками 1 и 19 стянуты четырьмя болтами. Вал 8 ротора вращается в подшипниках 6 и 18, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 5.

Рис. 139. Генератор 37.3701:

1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3 — вентиль выпрямительного блока; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шариковый подшипник; 7 — конденсатор; 8 — вал ротора; 9 — вывод «30» генератора; 10 — вывод «61» генератора; 11 — вывод «В» регулятора напряжения; 12 — регулятор напряжения; 13 — щетка; 14 — шпилька крепления генератора к натяжной планке; 15 — шкив с вентилятором; 16 — полюсный наконечник ротора; 17 — дистанционная втулка; 18 — передний шариковый подшипник; 19 — крышка со стороны привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — полюсный, наконечник ротора; 24 — буферная втулка; 25 — втулка; 26 — поджимная втулка.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 2, прикрепленным к крышке 1. Электронный регулятор 12 объединен в один блок со щеткодержателем и крепится также к крышке 1.

Схема соединений генератора показана на рис. 140. Напряжение для возбуждения генератора при включении зажигания подводится к клемме «В» регулятора через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке. При этом ток через контрольную лампу не проходит и она не горит. Управляющее напряжение подается на вывод «Б» регулятора непосредственно от клеммы «30» генератора. Вывод «Ш» регулятора маркировки не имеет. С ним соединяется шетка 13 (см. рис. 139).

Рис. 140. Схема соединений генератора:

1 — аккумуляторная батарея; 2 — стартер; 3 —- генератор; 4 — контрольная лампа разряда аккумуляторной батареи; 5 — блок предохранителей; 6 — реле выключателя зажигания; 7 — выключатель зажигания.

Краткая техническая характеристика генератора:

Максимальная сила тока отдачи при напряжении 13 В и частоте вращения ротора 5000 мин -1 , А — 55
Пределы регулируемого напряжения, В — 14,1±0,5
Максимальная частота вращения ротора, мин -1 — 13 000
Передаточное отношение между коленчатым валом и генератором — 1:2,04
