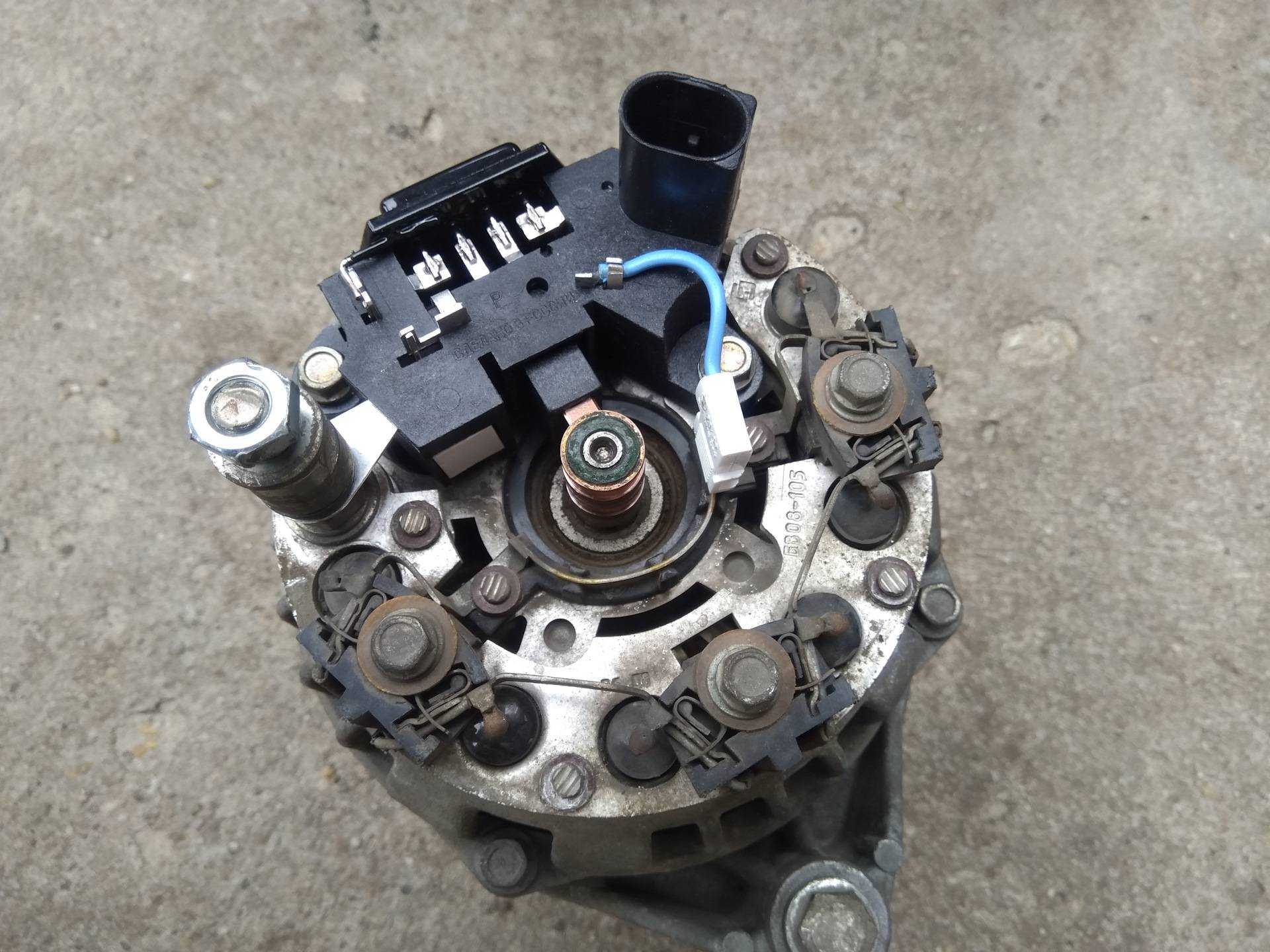

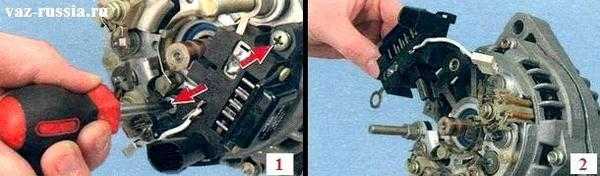

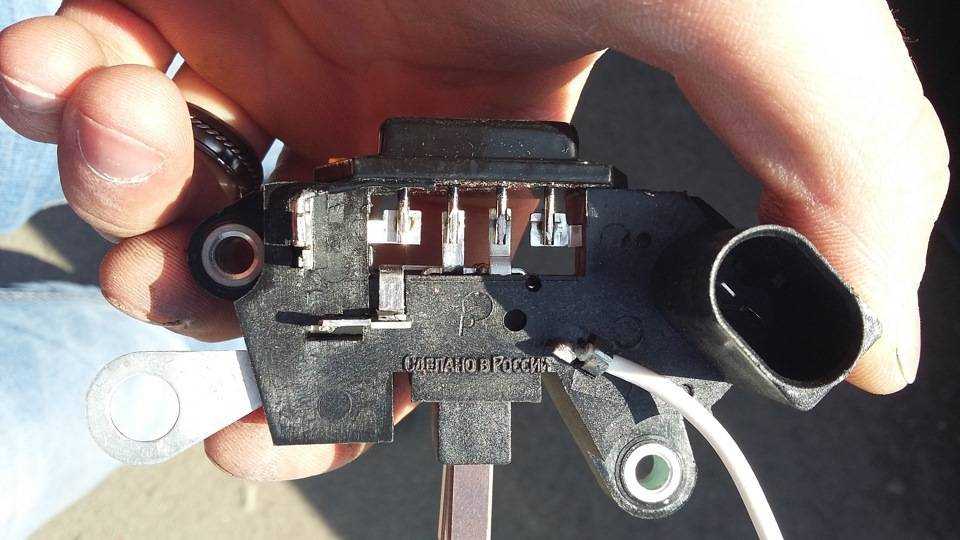

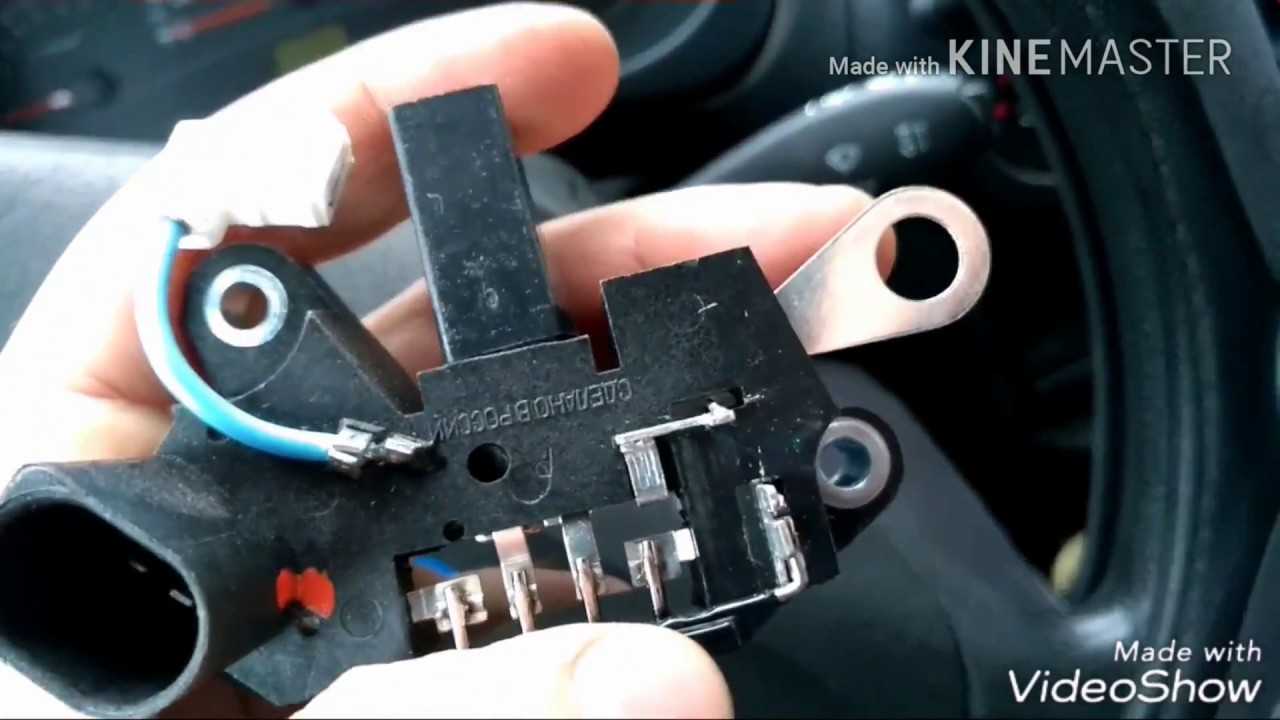

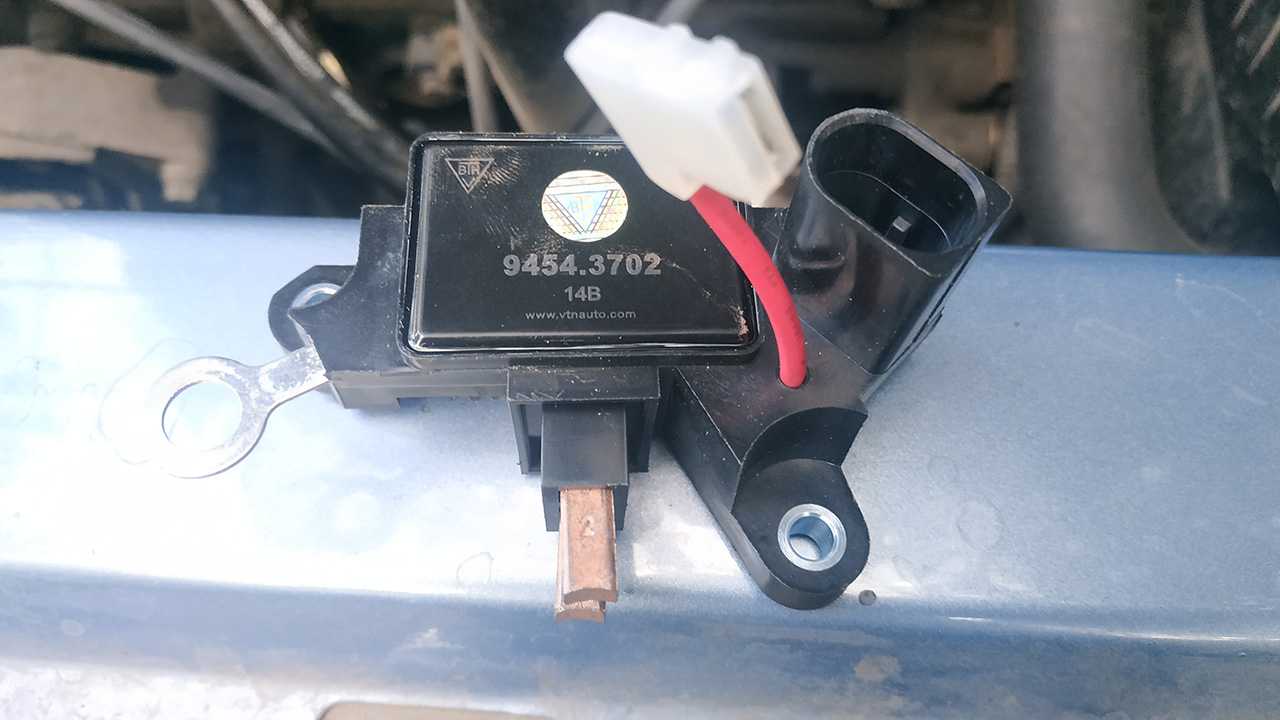

Замена регулятора напряжения и его проверка на калине

Проверка совмещенного реле-регулятора

Проверка регулятора напряжения ВАЗ 2110

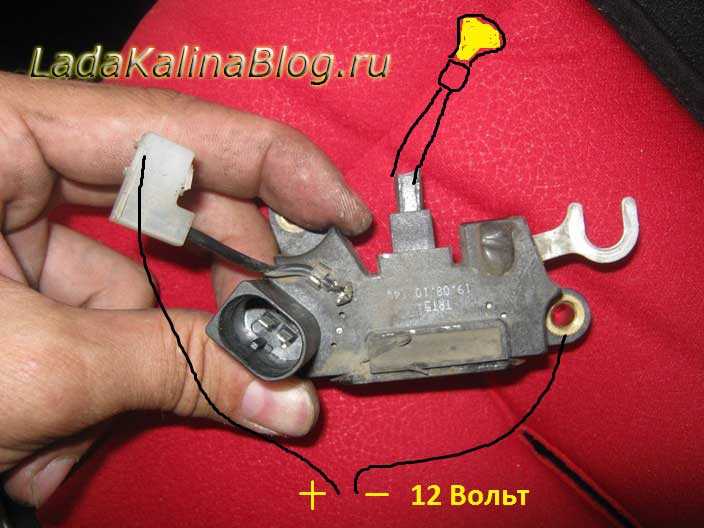

Для выполнения соответствующей проверки необходимо собрать схему, приведенную на рисунке

Для этого используются зарядное устройство или блок питания с регулируемой нагрузкой (важно, чтобы с его помощью была возможность регулировать значение напряжение в цепи), лампочку на 12 В (например, от поворотника или фары, мощностью 3. 4 Вт), мультиметр, непосредственно регулятор напряжения (это может быть как от генератора bosch, так и valeo или другой)

Используемые для коммутации провода желательно иметь с “крокодилами”.

Если собрать схему, напряжение в которой будет со стандартным значением 12,7 В, то лампочка будет просто светиться. Но если с помощью регулятора напряжения поднять его значение до 14. 14,5 В, то при исправном реле лампочка должна погаснуть. В противном случае регулятор неисправен. То есть, при достижении напряжения в 14. 14,5 В (в зависимости от модели машины и, соответственно, регулятора) и выше лампочка тухнет, а при понижении до такого же уровня вновь загорается.

Важно, чтобы лампочка не тухла, пока подаваемое на регулятор напряжение не достигнет 14 В. В противном случае на холостом ходу генератор не сможет нормально подзаряжать аккумулятор

Проверка регулятора напряжения ВАЗ 2107

Проверка регулятора напряжения на автомобилях ВАЗ 2108/2109

До 1996 года на машине ВАЗ 2107 с генератором марки 37.3701 устанавливался регулятор напряжения старого образца (17.3702). Процедура проверки приводилась выше. После 1996 года использовался более современный генератор марки Г-222 (стоит интегральный регулятор РН Я112В(В1).

Как видите, алгоритм проверки у всех регуляторов практически одинаков. Разница состоит лишь в значениях отсечки, когда срабатывает реле.

Как проверить отдельный регулятор напряжения на генераторе

Отдельно от генератора установленные регуляторы напряжения могут устанавливаться на старых моделях автомобилей. Неисправность таких деталей также может приводить к перезаряду или недостающему заряду АКБ, поэтому следует провести проверку при первом подозрении на наличие нестандартной работы этого элемента.

Проверка реле-регулятора напряжения генератора типа 591 3702 01

Принцип проверки регулятора типа 591 3702 01 идентичен другим устройствам этого типа. Потребуется также подключить изделия к источнику постоянного тока и изменяя значения выходного напряжения на блоке питания, установить момент выключения контрольной лампы.

Особенностью конструкции регулятора типа 591 3702 01 является выводная часть, которая имеет контакты, обозначаемые, как «67» и «15». Контакт «67» является «минусом» системы, поэтому к нему следует подключить соответствующий провод от источника питания, который последовательно соединеняется с лампой накаливания. Также минусовый контакт следует подключить к «массе» регулятора (металлическому креплению) Контакт «15» — это плюс устройства, поэтому к нему следует подсоединить положительный проводник.

Проверка устройства осуществляется по стандартной схеме. Вначале подается рабочее напряжение, при котором лампочка должна светиться. При превышении максимально возможного напряжения (14,5 В) электрический ток в цепи исчезает.

Более точно реле-регулятор типа 591 3702 01 можно проверить на специально диагностическом стенде. Такая установка имеет генератор, аккумуляторную батарею и вольтметр. Регулятор подключается на стенде таким же образом, как и при монтаже на автомобиль. После запуска стенда регулировкой вращения генератора добиваются превышения напряжения выше отсекаемого порога (14,5 В). Отключение устройства регистрируется вольтметром.

Если реле-регулятор не отключает подачу напряжения при достижении критического уровня или электрический ток отсутствует сразу после запуска генератора, то потребуется заменить реле-регулятор типа 591 3702 01.

Как проверить трехуровневый реле-регулятор напряжения

Вместо стандартного реле-регулятора на автомобилях может устанавливаться трехуровневое реле. Такие устройства являются более совершенными и надежными. Отличие трехуровневых реле от «шоколадок» заключается в возможности произвольной установки напряжения отсечки посредством встроенного регулятора.

Проверка трехуровневого реле осуществляется по стандартной схеме, когда к реле подключается регулируемый источник электрического тока и контрольная лампа. При проведении проверки следует учитывать только ранее выставленные ограничения напряжения отсечки. То есть, если с помощью ручной регулировки был установлен момент отключения при 14,7 В, то при таком напряжении исчезновение электрического тока будет являться нормой.

Проверка генератора

Если перезаряд аккумуляторной батареи может быть вызван неисправностью реле-регулятора, то при недозаряде АКБ деталь может быть полностью исправной. Различные поломки генератора могут вызвать постоянную или временную недостачу электрического тока для полноценного восстановления батареи. Если на автомобиле стоит отдельный реле-регулятор, то эту деталь можно легко исключить из электрический схемы и таким образом убедиться в исправности генератора. Диагностическая операция выполняется при заведенном двигателе следующим образом:

Отключить провода от реле-регулятора (контакты 15 и 67).
Вместо реле-регулятора в схему следует подключить лампу накаливания на 12 В.
Отсоединить плюсовой провод от аккумулятора во время работы двигателя.

Если при отключении плюсовой клеммы двигатель продолжит работать, то генератор автомобиля исправен. В противном случае, следует проверить эту деталь и все дополнительные элементы, участвующие в передаче электрической энергии.

Принцип работы регулятора напряжения генератора

Генератор – один из самые консервативных узлов машин. Созданная в середине 60-х годов схема осталась фактически неизменной вплоть до наших дней за исключением элементной базы.

Схема

В общем виде схему автомобильного генератора возможно изобразить так:

Она содержит следующие главные узлы:

выпрямительный мост 5 и 6;
выпрямительный мост питания реле-регулятора 7;
реле-регулятор 11;
щетки обмотки возбуждения 10;
обмотка возбуждения (якорь) 9;
обмотка статора 8;
индикаторная лампа 4;
аккумуляторная батарея 3;
контактная несколько замка зажигания 1;
конденсатор 2 (может отсутствовать).

Неспециализированный принцип работы генераторов переменного тока придумал очень способный Тесла. Постоянный ток через обмотку возбуждения индуцирует магнитное поле. На протяжении вращения катушки возбуждения (якоря) в обмотки статора в последних генерируется переменное напряжение.

Это напряжение преобразуется в постоянное выпрямителем, выполненным на диодном мосте 5 и 6. Выпрямленное напряжение заряжает аккумуляторную батарею.

Чем выше ток в обмотке возбуждения, тем будет выше напряжение генератора.

Какую функцию делает реле-регулятор? По существу, он есть усилителем с обратной связью. Другими словами, когда увеличивается напряжение, его схема сокращает ток через обмотку возбуждения.

Соответственно, напряжение генератора значительно уменьшается. Тогда он повышает ток обмотки, напряжение генератора возрастает. И без того до бесконечности. В конечном итоге, напряжение генератора стабилизируется на определенном уровне.

Целый данный процесс стабилизации продолжается доли секунды.

Виды

Реле-регуляторы классифицируют по элементной базе выполнения:

релейные;
транзисторно-релейные;
транзисторные (в машинах до 90-х годов);
интегральные (в современных машинах);
микропроцессорные с программным управлением (Audi, BMW).

По конструктивному выполнению:

внешние, закрепляемые на элементах кузова;
встроенные;
встроенные, совмещенные со щетками.

В современных машинах значительно чаще

применяют устройства, совмещенные со щетками. В этом имеется собственный недочёт: в то время, когда изнашиваются щетки, приходится поменять и реле-регулятор. И напротив, отказ реле-регулятора может привести к замене здоровых щеток.

Кое-какие эксперты меняют лишь щетки, расположенные совместно с реле-регулятором. Это не лучший вариант из-за надежности, тем более цена реле-регуляторов распространенных машин не так громадна и возможно кроме того ниже стоимости замены щеток.

Принцип действия реле регулятора

Благодаря встроенным резисторам и специальным цепям реле может сравнивать значение напряжения, генерируемого генератором. После этого слишком высокое значение приводит к отключению реле, чтобы не заряжать аккумулятор и не повредить электроприборы, подключенные к бортовой сети.

Любые неисправности приводят к этим последствиям, выходит из строя аккумулятор батареи или резко увеличивается эксплуатационный бюджет.

Переключатель лето / зима

Независимо от времени года и температуры воздуха, генератор всегда стабилен. Как только его шкив начинает вращаться, электрический ток генерируется по умолчанию. Однако зимой внутренняя часть аккумулятора замерзает, заряжается гораздо хуже, чем летом.

В этом переключателе нет ничего необычного, просто грубые настройки реле регулятора, которые позволяют увеличить напряжение на клеммах аккумулятора до 15 В.

Подключение к бортовой сети генератора

Если вы подключаете новое устройство самостоятельно при замене генератора, вам следует учесть нюансы:

Сначала проверьте целостность и надежность проводного контакта корпуса автомобиля с корпусом генератора.
Затем вы можете подключить клемму B реле регулятора к генератору «»
Вместо «скручивания», начинающего нагреваться через 1 — 2 года работы, лучше использовать паяльные провода
Заводской провод должен быть заменен кабелем сечением не менее 6 мм2, если вместо стандартного генератора установлено электрическое устройство, рассчитанное на ток более 60 А
Амперметр в цепи генератор / аккумулятор показывает мощность источника питания, которая в настоящее время выше в бортовой сети

Амперметры являются важными устройствами, которые можно использовать для определения заряда батареи и производительности генератора. Не рекомендуется снимать их с цепи без особых на то причин.

Схемы подключения пульта дистанционного управления

Дистанционное реле регулятора напряжения генератора устанавливается только после выяснения, к какому проводу его следует подключить. Пример:

На старых реле RAF, Gazelles и «Gobies» 13.3702 используются в полимерном или стальном корпусе с двумя контактами и двумя щетками, установленными в цепи «-», разъемы всегда помечены, «» обычно берется с катушки зажигания (клемма Б-вк), контакт W контроллера подключен к свободному оконечному устройству щетки
В жигулевских реле-регуляторах 121.3702 белого и черного цветов используются двойные модификации, в которых при отказе одного устройства второе устройство продолжает работать, просто переключаясь на него, устанавливается в зазоре «» с клеммой 15 на выход катушки зажигания B- ВК для подключения щетки шнура 67

Встроенные реле-регуляторы автомобилисты называют «шоколадными», обозначенными Y112. Они монтируются в специальные щеткодержатели, запрессованы винтами и дополнительно защищены крышкой.

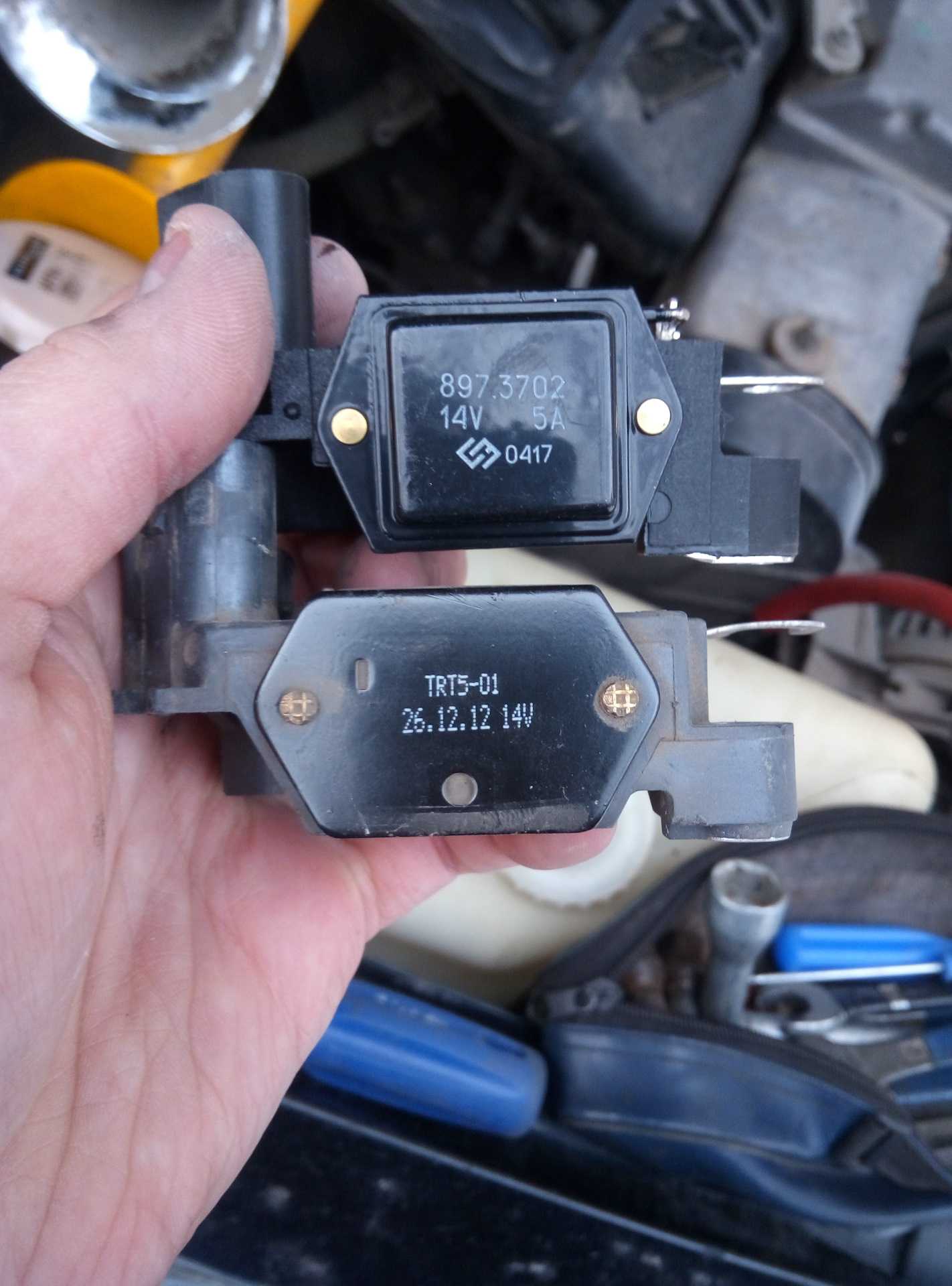

На автомобилях ВАЗ реле обычно встроены в щеточную сборку полной марки Я212А11, подключенную к замку зажигания. Если владелец заменяет обычный генератор в старом отечественном ВАЗе устройством переменного тока от иномарки или современной жигулей, подключение производится по другой схеме:

Автомобилист решает вопрос об исправлении дела самостоятельно
Здесь аналогом клеммы «плюс» является контакт B или B, он включен в бортовую сеть через амперметр
Пульты ДУ здесь обычно не используются, а встроенные уже встроены в щеточную сборку, из них выходит один провод с маркировкой D или D, подключенный к выключателю зажигания (к клемме B-VK катушки) ,

READ Как снять задний бампер Renault Duster

Для дизельных двигателей в генераторах может присутствовать клемма W, к которой подключен тахометр; игнорируется при установке на автомобиль с бензиновым двигателем.

Проверьте подключение

После установки трехуровневого или другого релейного контроллера необходима проверка состояния здоровья:

Двигатель запускается
Напряжение в бортовой сети контролируется на разных скоростях

После установки генератора и его подключения по вышеуказанной схеме, владельца можно ожидать «сюрприз»:

Когда двигатель включен, генератор запускается, напряжение измеряется на средних, высоких и низких скоростях
После выключения зажигания ключом двигатель продолжает работать

В этом случае двигатель можно остановить, удалив полевой провод или отпустив сцепление при нажатии на тормоз. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Задача решается установкой лампочки в зазор провода возбуждения:

Горит, когда генератор не работает
Выходит после того, как начинается
Ток, проходящий через лампу, недостаточен для возбуждения обмотки генератора

Эта лампа автоматически становится индикатором заряда батареи.

Неисправности

Чаще всего реле-регулятор выходит из строя по следующим причинам:

При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Как проверить реле в автомобиле

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

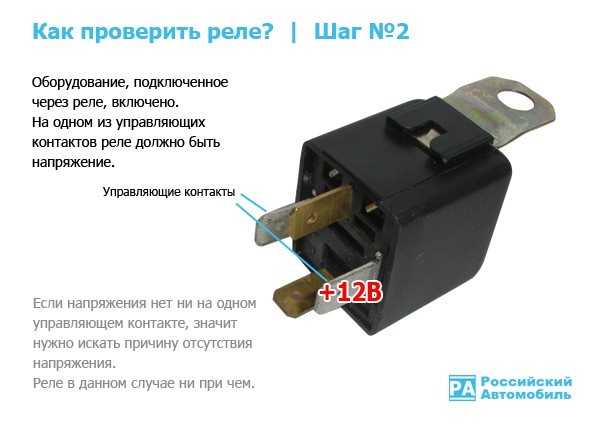

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Если реле включено, а напряжение есть только на одном силовом контакте, значит, ток не проходит через контактную группу реле. Происходит это, как правило, из-за обгорания контактов перемычки, замыкающей силовую электролинию. Подобное реле проще заменить новым, так как разбирать данную конструкцию и пытаться зачистить перемычку достаточно сложное и ненадежное занятие. Тем более, что стоимость большинства реле невысока.

Регулятор напряжения Газель

Реле-регулятор напряжения и его простейшая проверка

Генератор – яркий пример тех узлов транспортного средства, что эволюционировали малозаметно. Функциональный принцип и конструктивная основа генератора остаются практически в том же виде с 60-х гг. XX в. Никола Тесла, можно сказать, изобрел все это на долгие годы вперед. В конструкции генератора есть реле-регулятор напряжения. Оно позволяет стабилизировать напряжение, что спасает жизнь аккумулятору и в целом обеспечивает нормальную работу бортовой сети. Реле-регулятор напряжения — неотъемлемая часть автомобильного генератора. Фундаментальные конструктивные изменения его также не особо коснулись. Но стоит заметить, что элементная база регуляторов может быть разной в соответствии с ней они подразделяются на:

1. Релейные и транзисторно-релейные. 2. Транзисторные стоят в транспортных средствах, произведенных до 90-х гг. XX в. 3. Интегральные регуляторы — ими оснащены современные машины. 4. Микропроцессорные — управляются при помощи специального ПО (можно встретить на таких авто, как БМВ или Ауди).

Конструктивное исполнение реле-регуляторов напряжения бывает трех видов:

1. Внешнее — генератор закреплен на кузовном элементе автомобиля. 2. Встроенное — генератор встроен отдельно от щеток. 3. Встроенное совместно со щетками.

Последний тип реле-регулятора применяется в современных машинах наиболее часто. Конструктивно такое исполнение проще, но если сломаются щетки, то придется менять и сам регулятор. Когда ломается реле, щетки отправляются на свалку истории вместе с ним. Впрочем, менять только щетки нецелесообразно. Это снижает надежность элемента. Экономия тут копеечная, ведь купить реле-регулятор напряжения на любой распространенный автомобиль можно за малую сумму денег.

Как проверить работу реле-регулятора? Сделать это несложно. Лучше всего для этого вооружиться мультиметром. Заводим двигатель и смотрим напряжение. Если оно составляет 14-14,5 вольт это говорит о полном порядке. Когда напряжение перевалило за 15 вольт, проверните другую работенку. Прозвоните управляющий провод, что идет на данное реле. Традиционно к генератору идут два провода:

1. Толстый — положительный. 2. Тонкий — отрицательный на вывод регулирующего реле.

Но бывает и третий провод — он обеспечивает управление тахометром. Можно снять реле-регулятор и проверить его при помощи лампочки в интернете опубликованы схемы для любой модели вашего реле. Дело в том, что иногда горящая лампочка свидетельствует об исправности, а иногда о неисправности реле.

При проверке совмещенного со щетками реле (Я212А) лампа горит, если напряжение составляет 12-14,5 В, а потом она тухнет. Это признак рабочего реле. Если напряжение уже составило 15 В, а лампа горит, регулятор отказал.

Виды существующих реле-регуляторов

С момента начала появления автомобилей прошел уже целый век. За это время регуляторы не один раз меняли свою начинку и внешний вид. Рассмотрим в первую очередь современные стабилизаторы, а потом уже устаревшие.

Регуляторы наших дней бывают двух видов:

встроенные — такие крепятся непосредственно к корпусу генератора и выпускаются совмещенными со щеточным узлом;

отдельно закрепленные — крепятся к кузову автомобиля.

Оба вида имеют неразборные корпуса и не подлежат ремонту. Если на генераторе выходное напряжение имеет отклонения от нормального, и есть уверенность, что виноват именно стабилизатор, то в этом случае просто меняем его на новый.

Принцип действия регулятора напряжения

Напряжение генератора без
регулятора зависит от частоты вращения
его ротора, магнитного потока, создаваемого
обмоткой возбуждения, а, следовательно,
от силы тока в этой обмотке и величины
тока, отдаваемого генератором потребителям.
Чем больше частота вращения и сила тока
возбуждения, тем больше напряжение
генератора, чем больше сила тока его
нагрузки — тем меньше это напряжение.

Функцией регулятора
напряжения является стабилизация
напряжения при изменении частоты
вращения и нагрузки за счет воздействия
на ток возбуждения. Электронные регуляторы
изменяют ток возбуждения путем включения
и отключения обмотки возбуждения от
питающей сети, при этом меняется
относительная продолжительность времени
включения обмотки возбуждения. Если
для стабилизации напряжения требуется
уменьшить силу тока возбуждения, время
включения обмотки возбуждения уменьшается,
если нужно увеличить — увеличивается.

Принцип работы электронного
регулятора удобно продемонстрировать
на достаточно простой схеме регулятора
типа ЕЕ 14V3 фирмы Bosch, представленной на
рис. 5.6:

Датчиком напряжения является
стабилитрон VD2. При
достижении заданной величины напряжения,
стабилитрон «пробивается» и по
нему начинает протекать ток. Напряжение
к стабилитрону VD2 подводится от вывода
генератора «D+» через делитель
напряжения на резисторах R1(R3 и диод VD1,
осуществляющий температурную компенсацию.
Когда напряжение низкое, стабилитрон
не пропускает электрический ток и через
лампочкуHLток проходит
к обмотке возбуждения генератора. Когда
напряжение достигает максимальной
величины, стабилитрон пробивается и
электронный блок прекращает подаче
тока в обмотку возбуждения (рис. 5.7).

Из рис. 5.6 хорошо видна роль
лампы HL контроля работоспособного
состояния генераторной установки (лампа
контроля заряда на панели приборов
автомобиля). При неработающем двигателе
автомобиля замыкание контактов
выключателя зажигания SA позволяет току
от аккумуляторной батареи GA через эту
лампу поступать в обмотку возбуждения
генератора. Этим обеспечивается
первоначальное возбуждение генератора.
Лампа при этом горит, сигнализируя, что
в цепи обмотки возбуждения нет обрыва.
После запуска двигателя, на выводах
генератора «D+» и «В+» появляется
практически одинаковое напряжение и
лампа гаснет. Если генератор при
работающем двигателе автомобиля не
развивает напряжения, то лампа HL
продолжает гореть и в этом режиме, что
является сигналом об отказе генератора
или обрыве приводного ремня. Введение
резистора R в генераторную установку
способствует расширению диагностических
способностей лампы HL. При наличии этого
резистора в случае обрыва цепи обмотки
возбуждения при работающем двигателе
автомобиля лампа HL загорается.

В настоящее время все больше
фирм переходит на выпуск генераторных
установок без дополнительного выпрямителя
обмотки возбуждения. В этом случае в
регулятор заводится вывод фазы генератора.
При неработающем двигателе автомобиля,
напряжение на выводе фазы генератора
отсутствует и регулятор напряжения в
этом случае переходит в режим,
препятствующий разряду аккумуляторной
батареи на обмотку возбуждения. Например,
при включении выключателя зажигания
схема регулятора переводит его выходной
транзистор в колебательный режим, при
котором ток в обмотке возбуждения
невелик и составляет доли ампера. После
запуска двигателя сигнал с вывода фазы
генератора переводит схему регулятора
в нормальный режим работы. Схема
регулятора осуществляет в этом случае
и управление лампой контроля
работоспособного состояния генераторной
установки.

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

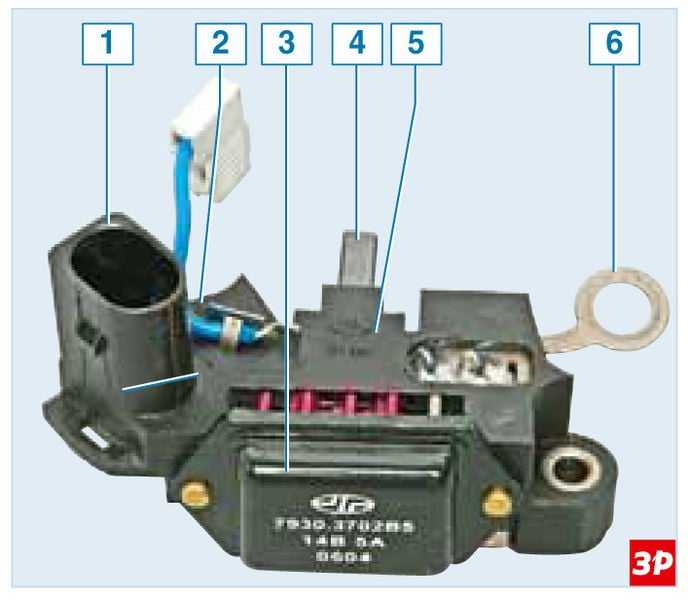

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей
