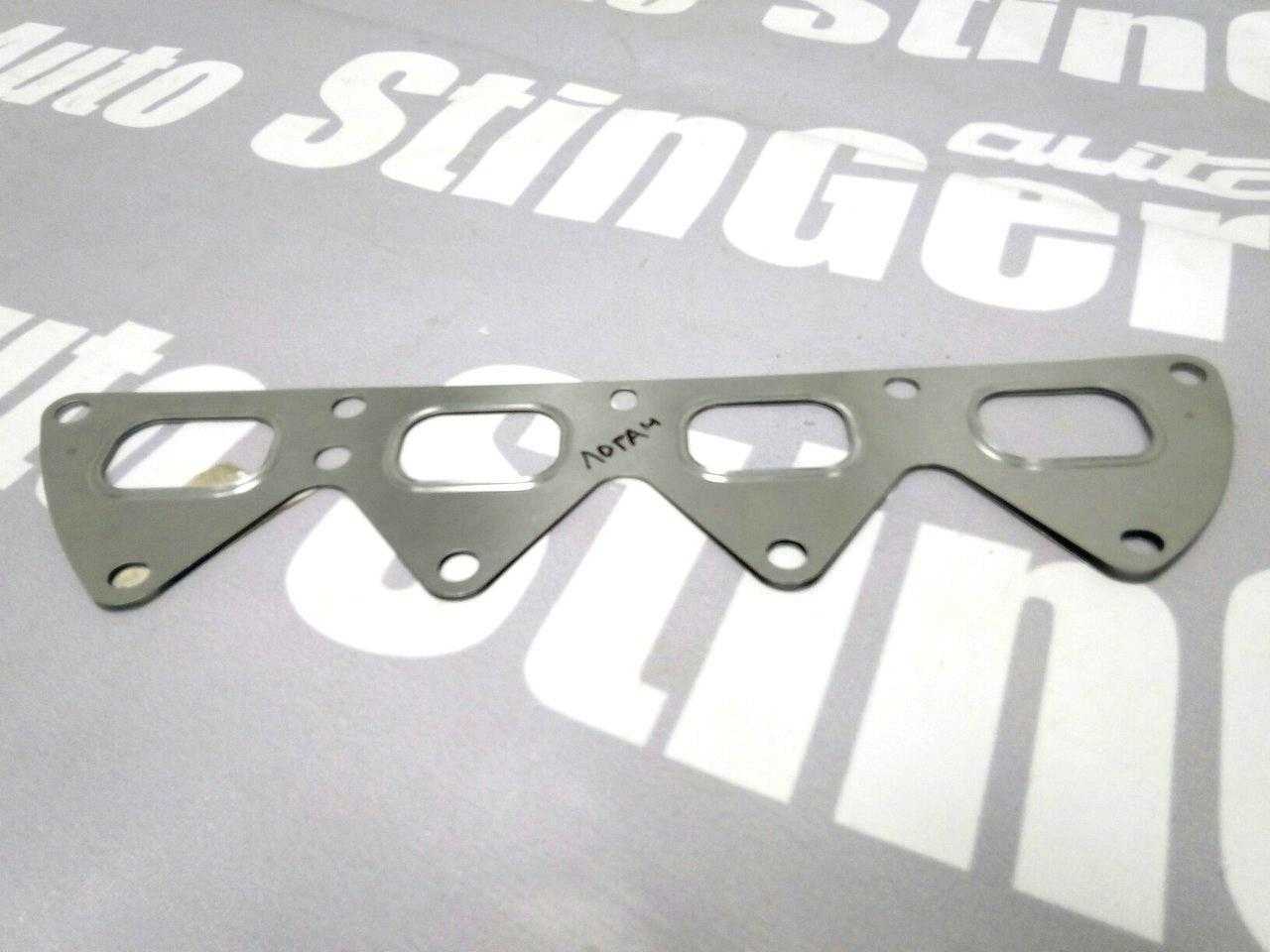

Замена прокладок коллектора (выпускного и впускного) рено меган 1, 2

Прошло много времени после установки жабо.Свои функции исполняет успешно ни капли воды и после снегопада и ветра ни снежинки под капотом.Обесшумка от ДВС и вибро от лобового.Результатом доволен. Читать дальше

Когда красил выхлопную систему, обнаружил, что отсутствует средний глушитель (резонатор),Отсутствует средний глушитель (резонатор) так же остался старый глушитель выхлопных газов (конечный) от двигателя 1.4. Глушитель выхлопных газов (конечный) от двигателя 1.4 В принципе такая нестандартная выхлопная система нормально работает с двигателем 2.0. Излишний шум и хлопки появляются только если газовать на месте свыше 3000 об/м.Поискав в Интернете, выяснил, что на модификациях Renault Megane II с двигателями 1.4, 1.6, 2.0 заводом изготовителем устанавливались разные резонаторы, глушители, которые отличаются размерами и конструкцией.В итоге после звонка человеку который занимался переделкой машины, был подарен глушитель от Renault Megane II 1.9 дизель, Глушитель от Renault Megane II 1.9 дизель который по словам даже лучше и больше, чем тот, что устанавливался на 2.0. Так же был возвращен мой резонатор от 1.4. Резонатор от 1.4 Но раз уже делать оригинальную выхлопную систему под двигатель 2.0, то и резонатор должен быть соответствующего размера. Позвонив на пару разборок, был найден родной резонатор для 2.0 в идеальном состоянии. Резонатор от Renault Megane II 1.4 и 2.0

Теперь стоит вопрос в выборе кронштейна крепления глушителя и резонатора. Какие из номеров 8200 035 448, 8200 310 006 (кронштейна глушителя) верный? Какой номер кронштейна резонатора? Какую фирму-изготовитель выбрать? Кронштейн крепления глушителя и кронштейн крепления резонатора.

Последние статьи

«Перетяжка руля #2 — «Хочешь чтоб было хорошо?! — Сделай Сам !»

«Замена сайлентблоков подрамника Меган 2 (конец эпопее)»

«Приехали линзы, делаю переходные рамки.»

Тюнинг

Повышение мощности двигателя посредством его тюнинга возможно. К сожалению, не все знают, что этот процесс для силового агрегата является довольно болезненным. Увеличение и так не маленьких нагрузок пользы мотору не приносит. Замечено, что тюнинг сокращает ресурс работы двигателя. Многие любители «покататься с ветерком» об этом не задумываются, но, как говорится, «Хозяин – барин».

О механическом тюнинге атмосферного двигателя не может быть и речи из-за дороговизны самого процесса «усовершенствования». Хотя, при очень большом желании на двигатель можно установить турбину РК-23. Нужно иметь в виду, что готовых китов на этот агрегат нет. Придется обращаться к производителю. За отдельную плату будет собрана конфигурация для конкретного автомобиля. Для завершения проекта до логического конца необходимо прибрести волговские форсунки, прямоточный выхлоп, распредвалы фаза 270-280. Для окончательной настройки тюнинга понадобится новый ЭБУ двигателя («Абит»). В результате такой переделки мощность двигателя можно поднять до 150 л.с.

Наиболее безболезненный вариант тюнинга – перепрошивка ЭБУ. Она так же позволит изменить мощностные показатели двигателя. Увеличение будет незначительным, примерно на 10-12 л.с.

Форумчанин Miheiioy в отзыве о своем опыте чип-тюнинга мотора на Renault Fluence пишет так:

Комментарий автовладельца
Miheiioy
Авто: Renault Fluence

К4М 838 флюенс 2012г прошил на евро2, последняя прошивка Паулюса. Решился на это только ради тормознутой электронной педали. Электрик, когда прошивал, сказал, чтоб я не ждал особого изменения в работе авто. Но к моему удивлению, я сел в другую машину. Педаль стала откликаться ни просто лучше, а намного лучше даже чем механическая. Пропал провал на 3000об. Такое впечатление что мотор стал намного резвее.

Стоит ли ради небольшого увеличения мощности сокращать ресурс работы двигателя – однозначного ответа на этот вопрос нет. Но, прежде чем браться за переделку мотора, нужно хорошо подумать на тему.

Зазор шеек коленвала и подшипников

Удалите остатки масла с коренных шеек и опор блока цилиндров.

Установите коленчатый вал и упорные полукольца коленчатого вала на 3-й опоре (канавками к щекам коленчатого вала).

Нарежьте несколько кусочков калиброванной проволоки.

Положите проволоку по оси коренных шеек коленчатого вала (вне зоны расположения отверстий для смазки опор).

Установите крышки коренных подшипников коленчатого вала, расположив крышку 1 со стороны маховика.

Снимите крышки коренных подшипников и коленчатый вал.

По сплющиванию калиброванной проволоки определите зазор между вкладышами и коренными шейками с помощью шкалы, нанесенной на упаковке.

Проверьте величину зазора, которая должна составлять 0,027–0,054 мм.

Очистите коленчатый вал и вкладыши коренных подшипников от остатков калиброванной проволоки.

ФОТОРЯД — Измерение зазора в коренном подшипнике

Ил. 32.1. Для измерения масляного зазора в подшипнике необходимы следующие инструменты: динамометрический ключ, соответствующие торцовые головки и измерительная проволока Plastigage

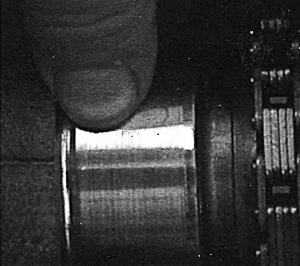

Ил. 32.2. Измерение начинается с тщательной очистки коренной шейки вала

Ил. 32.3. На коренную шейку накладывается кусочек проволоки Plastigage

Ил. 32.4. Крышка гнезда коренного подшипника аккуратно ставится на место и болты крепления затягиваются с моментом затяжки, соответствующим техническим тпеборанмям

Ил. 32.5. Полностью затянув в соответствии с техническими требованиями изготовителя болты крепления крышки подшипника, их откручивают и аккуратно снимают крышку

Ил. 32.6. С помощью шкалы, нанесенной на упаковку Plastigage, определяется масляный зазор в коренном подшипнике путем сравнения ширины сплющенного участка проволоки Plastigage со шкалой. В показанном примере она почти равна ширине зеленой полоски шкалы, соответствующей зазору 0,001 дюйма. Чем шире сплющенный участок полоски Plastigage, тем меньше масляный зазор

Ил. 32.7. После сравнения ширины сплющенного участка проволоки Plastigage со шкалой необходимо тщательно очистить поверхность шейки вала, полностью удалив налипший на нее материал Plastigage. Для полного удаления остатков Plastigage часто приходится соскребать его ногтями

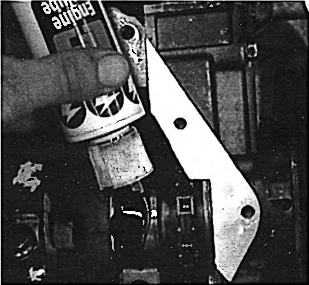

Ил. 32.8. После измерения масляных зазоров во всех подшипниках крышки коренных подшипников ставятся на место. На этот раз перед их установкой на поверхность шеек коленчатого вала наносится специальная смазка, применяемая при сборке подшипников

Ил. 32.9. После установки крышек коренных подшипников на место болты крепления затягиваются с моментом затяжки, соответствующим техническим требованиям

Ремонтопригодность

Наличие чугунного блока цилиндров дает повод для надежды на высокую ремонтопригодность двигателя. Это действительно так. Гильзы легко расточить под любой необходимый ремонтный размер. Проблем с приобретением запчастей для ремонта нет.

Дополнительно, имеются сведения, что цена оригинальных узлов и деталей довольно высокая. Здесь приходится выбирать между качеством ремонта и материальными затратами.

В самом крайнем случае можно обратиться к услугам авторазборок, но желательно этого не делать. Дело в том, что определить остаточный ресурс детали или узла бывших в употреблении практически невозможно. А на разборках предлагают именно б/у запчасти. Будут ли они качественными – большой вопрос.

Процесс ремонта имеет определенные нюансы, без знания которых самостоятельно восстановить работоспособность двигателя просто невозможно. Например, не соблюдая моменты затяжки крепежных соединений можно легко сорвать резьбу гайки (болта, шпильки) или недостаточно жестко закрепить соединение какого-либо элемента мотора.

Без опыта проведения ремонтных работ проблемой станет обыкновенная замена масляного фильтра на двигателе. Дело в том, что он размещен в очень недоступном месте – за генератором. И таких нюансов очень много.

Кроме всего сказанного двигатель невозможно отремонтировать без специального инструмента и приспособлений, которые имеются далеко не в каждом гараже.

Определенные сложности вызовет такая операция, как замена ремня привода ГРМ. Проблема заключается в том, что на многих версиях двигателя на шкиве распредвала нет фиксирующей шпонки и меток на валах. Это означает, что положение распредвалов и коленчатого вала приходится выставлять используя специальные фиксаторы.

Несмотря на то, что качественный капитальный ремонт агрегата не дешевый (ориентировочно около 100 тыс. руб.), экономить на его проведении своими силами не стоит. Допущенные ошибки увеличат общую стоимость ремонта в разы.

Существенную экономию бюджета может дать замена вышедшего из строя двигателя контрактным. Его цена колеблется от 15 до 50 тыс. руб. в зависимости от комплектации и года выпуска. Продавцы контрактных моторов дают на них всю документацию для постановки на учет в ГИБДД. Кроме этого каждому ДВС дается гарантия качества.

Из всего сказанного вывод напрашивается единственный – ремонт двигателя нужно делать на специализированных автосервисах. Несколько затратно, но зато качественно и с гарантией.

Замена выпускного коллектора рено меган 3

автор Petr_K

Всем добрового времени суток!Решил сделать небольшой фотоотчет по замене глушителя Буду рад если кому нибудь пригодится эта инфа. Делал не сам, но все же.

Запчасти:Труба глушителя задняя часть Renault (оригинал) арт. № 8200043367 — 6231,67 руб.Кронштейн крепления глушителя Renault (оригинал) арт.№ 7700435270 -1193,85 руб.Прокладка колектора выпускного Elring (аналог) арт № 773.580 — 738, 03 руб. — (пока еще не поставил, оставил на потом)Хомут глушителя BOSAL (аналог) арт.№ 265-810 — 341,41 руб

-(Внимание, немного неподошел по диаметру каких то 1-2мм из-за чего начал пропускать пришлось обваривать)

Подняли машинку на подъемник, мастер походил поохал типа все будет отварачиваться тяжело. После того как я демонстративно взял ключ и со словами я сам отверну, но тогда ценник будет другой — раза в два ниже, сразу же притих и начал работать. Кстати все открутилось замечательно, все бы сделал и сам, но на работе эстакаду в металлолом порезали , помешала руководству Так что заменить можно и самому — ничего сложного.

После примерки, мастер снял задний кронштейн крепления глушителя отвернув пару болтов, ВД40 не использовал все открутилось и так. потом после примерки взял отрезную машинку и отрезал старую заднюю часть глушителя

Резал с запасом потом вторая примерка и еще раз отрезной машинкой подрезал старую трубу.Вот она героическая задняя часть глушителя Обратите внимание где ее слабые места, кстати глушитель имеет двойную стенку, т.е больших сквозных дыр на нем нет даже в таком страшном состоянии

Вот поэтому я и взял дорогой оригинал, я считаю он стоит того, хотя это дело сугубо лично каждого.

Далее мастер привернул, наживил хомут Bosal. И затем поставил задний кронштейн крепления глушителя , гад про болт хотел забыть, но я был рядом.Мастер чертыпыхаясь опять полез в мусорку, куда выкинул глушак выкрутив болт поставил его на законное место

На этом фото можно увидеть насколько Клио хетч короче..

После обтяжки задней части глушителя , принялся за установку кольца. Расстыковал соединение между катализатором и средней частью глушителя . Установил кольцо на место. (размеры кольца есть тут viewtopic.php?f=14&t=4049&start=60 )

для сравнения обычное кольцо выглядит вот так и не отличается долгим сроком службы

Вот кстати и катализатор серенький

Опустили машину завел выехал шум хуже чем был я заглядываю под машинку явно сечет из под хомута BOSAL.Загоняю опять, явно при стяжке снизу образовалась небольшая щель, а у этого нехорошего человека сварка сломалась Ну работа сделана отдаю ему 1500р и еду в другое место где есть сварка. Короче обварили мне в другом СТО на 500р этот хомут, со словами «а как его снимать будешь?» Я им так родной 10 лет отходил, тогда мастер округлил глаза и сказал ну тогда можно смело варить. Так что зря я хомут такой покупал, надо было либо трубу мерить и со штангелем на рынок идти подбирать или же оригинал брать и не парятся, тогда варить бы не пришлось

Все завел сам залез под машину все Ок Потом доехав до дома вспомнил где гниет глушитель и что у меня осталась высокотемпературная краска Закрасил все места где загнил предыдущий глушак, незнаю насколько правильно я сделал, но решил попробовать..Краску использовал такую

Замена Прокладок Впускного Коллектора Рено Меган 2

Система впуска Renault Megan предназначена для равномерного распределения воздушного потока между камерами ДВС. Megane 2 ремонт и замена Megane 2 от лампы подушки безопасности. Внешне входной приемник состоит из нескольких трубок, соединенных в одной точке. Где предохранители. Автомобиль Renault Megane 2 как туда добраться. Воздух, очищенный в воздушном фильтре, подается на впускные клапаны. Вентилятор не работает. Renault Megane 2 | Центральный замок Renault Megane 2. Снимите вентилятор для Renault Megane, заменив двигатель на Megane 2. Повреждение впускные прокладки Коллекторы проявляют себя как брызги масла, создавая пленку по всему отсеку двигателя. Если утечка не происходит сразу, масло оседает в лужах в пазухах между приемными трубками.

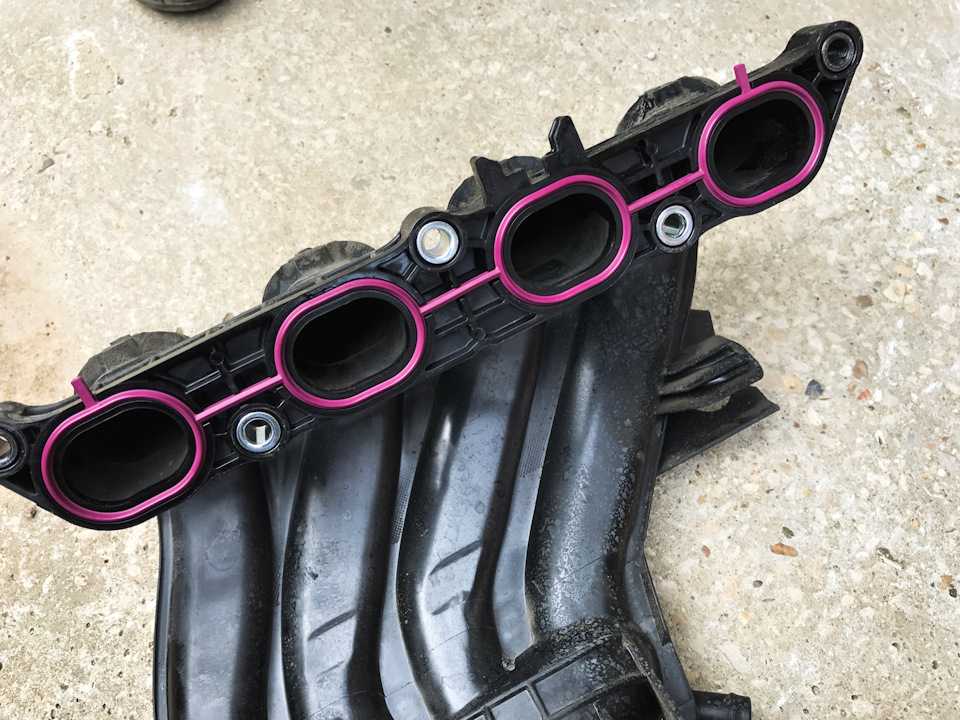

Замена уплотнительных элементов впускной системы

Снятие системы всасывания Renault Megane. не самый сложный процесс. 2-й каталитический нейтрализатор лямбда-зонда, электронная смесь Renault Megane 3 2 1 лямбда-зонд 1.6

Лямбда-зонд Hype Renault Megane 3 2 1 | эмулятор датчика Замена сайлентблоков переднего рычага Renault Megane2, снятие рычагов передней подвески Renault Megane 2, но следует соблюдать осторожность при отсоединении пластиковых электронных разъемов и креплений, которые крепят отдельные компоненты и устройства

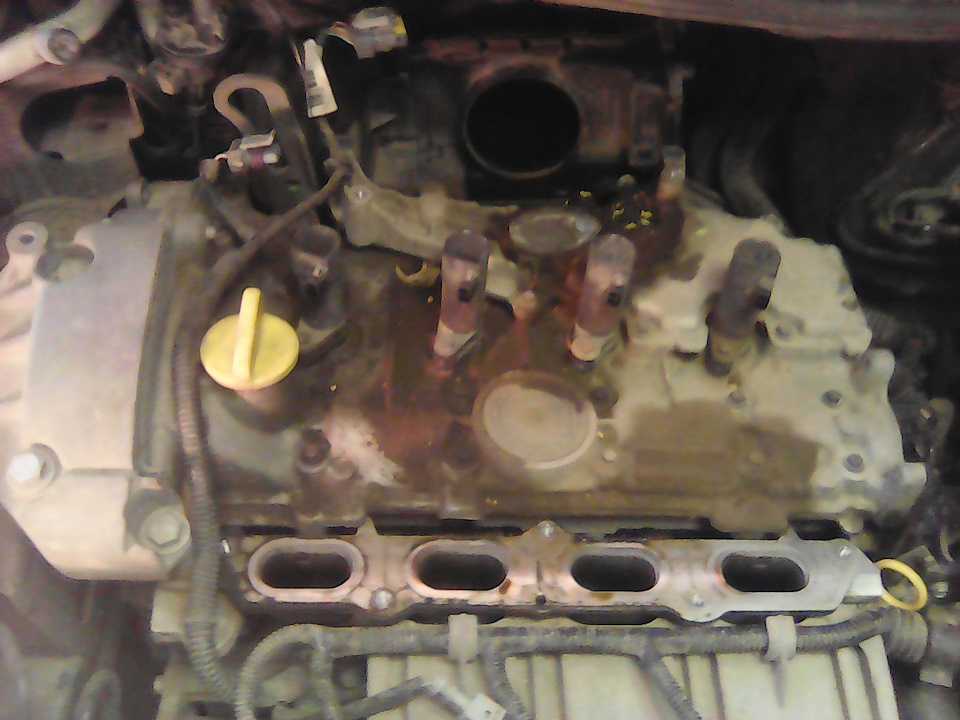

Заключение Меган II впускной коллектор и чистка дроссельной заслонки.

РЕНО Меган II 2004 Фаза 1 Тип двигателя: K4J 1.4L 98L / s.

Сменный: воздушные прокладки, прокладки впускного отверстия двигателя Renault, а также уплотнения клапана переключения фаз.

Замена элементов прокладки системы прокладок

Выпускной коллектор является неотъемлемой частью всех типов двигателей внутреннего сгорания. Это устройство предназначено для сбора горячих выхлопных газов и транспортировки их к выхлопной трубе. Впускные фланцы продукта соединены с двигателем, а выпускные фланцы. с глушителем. О повреждении прокладки Громкая работа двигателя Renault Megane сигнализирует: на более высокой скорости звук напоминает рев танкового двигателя.

1. Большинство операций по удалению выхлопной системы Рено Меган выполняются с нижней части машины, поэтому перед запуском необходимо поднять машину.
2. Отсоедините разъем нижнего кислородного датчика.
3. Снять крепление выпускного коллектора: отвинтить три крепежные гайки.
4. Снимите подвески: главную выхлопную трубу и главный глушитель.
5. Отсоедините нижний кислородный датчик.
6. Снимите верхний теплозащитный экран. три винта откручены.

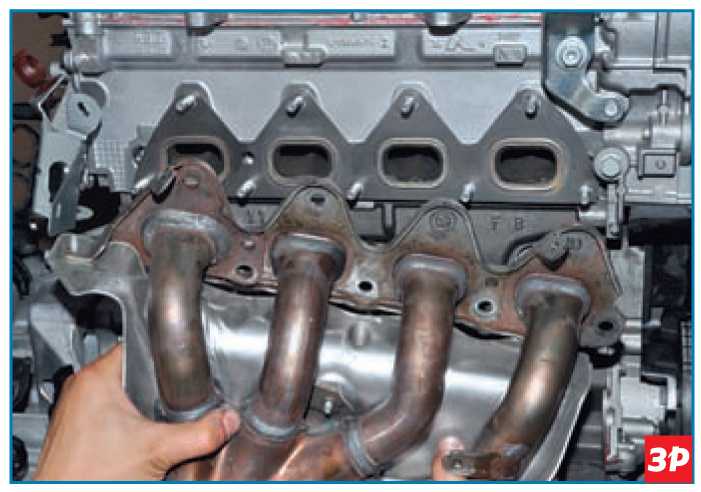

7. Отсоедините девять винтов выпускного коллектора. Renault Megane 2 Рулевая колонка, как закрепить ремень безопасности, заменив фильтр салона Renault Megane 3. Renault Megane 2. Лямбда-зонд для Renault Megane II, лямбда-зонд Renault Megane 2 в каталоге запчастей Renault. Сборочные операции выполняются в обратном порядке.

После разборки, независимо от состояния, необходимо заменить: прокладку непосредственно на коллектор Renault и прокладку выпускного фланца.

Как правило, перечисленные работы не требуют дополнительных настроек и настроек электронной системы управления. Исключением является операция очистки дроссельной заслонки: ее регулировка выполняется на специальном оборудовании.

Типичные проблемы

Несмотря на все указанные выше достоинства и простоту устройства, двигатель К4М у многих автовладельцев заслужил репутацию проблемного. На то есть существенная причина.

Проблемы шкива.В 2010 году на российском рынке была обнаружена партия двигателей К4М с бракованным демпферным шкивом. «Не повезло» обладателям Sandero и Logan: укомплектованные этими двигателями машины в один момент обнаруживали вал черного дыма из-под капота.

Причиной неисправности послужил сломавшийся из-за разрушившейся демпферной пружины шкив коленвала. Часто вместе с этим плавился кожух ГРМ, случался перескок/сдвиг ГРМ, загиб клапанов, повреждение ГБЦ, задирание цилиндров, повреждение поршней двигателя и т.д. Причем это могло произойти на новых машинах, буквально только что из салона. Проблема усугублялась тем, что, если поломка происходила на ходу, на скорости, водитель лишался гидроусилителя, и автомобиль превращался в плохо управляемый снаряд.

Всего дефект в 2010 обнаружился примерно на 100 автомобилях. Срок капремонта составил, в среднем, около месяца. Производитель двигателя отказался признавать тенденцию к браку. И по сей день иногда приходят сообщения о поломке машины на К4М со схожими симптомами, хотя случаи выхода из строя нельзя считать массовыми.

Распространенные неисправности

Мотор троит.

Вероятно, вышли из строя катушки зажигания или свечи. Следует проверить их и заменить, при необходимости.

«Плавают» обороты двигателя

Причиной может быть барахлящий регулятор холостого хода, негерметичная система впуска воздуха («подсос»), загрязнение дроссельной заслонки.

Неисправный фазорегулятор.

Ресурс этого блока – около 100 тыс. км., но замена может потребоваться и раньше.

Протечки антифриза и масла.

Наиболее проблемными местами считают сальник коленвала двигателя и помпу. Случается, что начинает «потеть» и даже явно протекать клапанная крышка.

Обледенение мотора с последующей поломкой.

Этой проблеме подвержены некоторые автомобили с недостатком конструкции, и только в холода. Снег может попадать под капот двигателя, он садится на кожух механизма газораспределения и тает, образовавшаяся вода стекает к низу ремня и замерзает своеобразным наростом. Когда машину заводят, эта «ледышка» попадает под шестерню, ГРМ перескакивает, и клапаны бьются о поршни.

Установка ремня

1.Проверяем, что установочный штифт (4) правильно установлен в коленчатый вал.

2.Проверим, что выемки в задней части распределительных валов совмещены по горизонтали (3).

3.Убедимся, что установочная планка (5) установлена правильно.

4.Снимаем звездочку коленчатого вала. Удаляем смазку со звездочки. Удаляем смазку с хвостовика коленчатого вала.

5.Удостоверимся, что шпоночная канавка коленчатого вала (13) расположена посередине между выступами на передней части картера двигателя (14) и (15).

6. Ставим звездочку коленчатого вала.

7.Устанавливаем фиксатор звездочек распределительных валов (16).

8.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

9.Откручиваем гайки звездочек распределительных валов (18) и (19).

10.Снимаем фиксатор (16) и звездочки распределительных валов.

11.Удаляем смазку с посадочных мест распределительных валов и звездочек.

12.Ставим на место звездочки распределительных валов. Затягиваем гайки (18) и (19) от руки.

13.Устанавливаем новый ролик натяжителя (11).

14.Затягиваем гайку ролика натяжителя (10) от руки.

15.Устанавливаем ремень привода ГРМ вместе с новым направляющим роликом.

16.Затягиваем гайку направляющего ролика (12). Момент затяжки: 50 Н·м.

17.Поворачиваем ролик натяжителя по часовой стрелке до момента совмещения установочных меток ролика натяжителя (20) и (21). Используем ключ-шестигранник на 6 мм (22).

18.Временно затягиваем гайку ролика натяжителя (10). Момент затяжки: 7 Н·м.

19.Устанавливаем фиксатор звездочек распределительных валов (16).

20.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

21.Временно затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.

22.Снимаем фиксатор звездочек распределительных валов (16).

23.Помечаем звездочки распределительных валов и головку блока цилиндров краской или мелом, как указано на рисунке (23).

24.Снимаем установочный штифт коленчатого вала (2) и установочную планку (5).

25.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).

26.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).

27.Немного проворачиваем коленчатый вал по часовой стрелке. Удостоверяемся, что установочный штифт (4) правильно установлен в коленчатый вал.

28.Убеждаемся, что метки (23) установочного положения совмещены.

29.Надеваем установочную планку на заднюю часть распределительных валов (5).

30.Убеждаемся, что метки (20) и (21) ролика натяжителя совмещены. В противном случае повторите процедуру натяжения.

31.Затягиваем гайку ролика натяжителя (10). Момент затяжки: 28 Н·м.

32.Устанавливаем фиксатор звездочек распределительных валов (16).

33.Затягиваем гайки фиксатора звездочек распределительных валов (17). Момент затяжки: 80 Н·м.

34.Откручиваем гайки звездочек распределительных валов (18) и (19).

35. Устанавливаем новые гайки звездочек распределительных валов (18) и (19). Момент затяжки: 30 Н·м.

36.Снимаем установочную планку (5).

37.Затягиваем гайки звездочек распределительных валов (18) и (19). Момент затяжки: 86±6°.

38.Снимаем штифт коленчатого вала (2) и фиксатор звездочек распределительных валов (16).

39.Проворачиваем коленчатый вал на два оборота по часовой стрелке в положение установки (23).

40.Вставляем установочный штифт в коленчатый вал через отверстие в блоке цилиндров (2).

41.Немного проворачиваем коленчатый вал по часовой стрелке. Проверяем, что установочный штифт правильно установлен в коленчатый вал (4)

42.Проверяем, что метки (20) и (21) ролика натяжителя совмещены.

Подготовительные операции

Наш клиент.

Как мы и обещали двигатель объемом 1,6 литра 16 клапанов.

Вывешиваем правое переднее колесо и снимаем его, сразу снимаем защиту двигателя и через дощечку слегка поддомкрачиваем его. Сверху снимаем декоративный щиток.

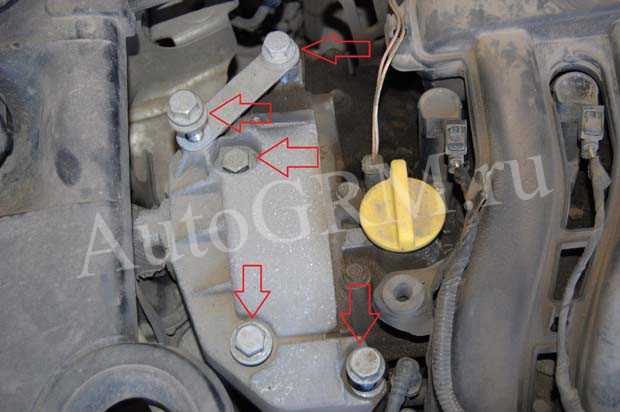

Откручиваем пять болтов на 16 крепления подушки двигателя к ГБЦ. Они разной длинны, запоминаем кто где.

Три болта на 16 крепления опоры к лонжерону.

Снимаем подушку двигателя. Будет очень мешать трубка кондиционера, ее можно слегка отвести рукой, только не сломайте.

Под крылом снимаем пластиковую защиту арок. Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ. Одну гайку откручиваем из-под крыла через техническое отверстие.

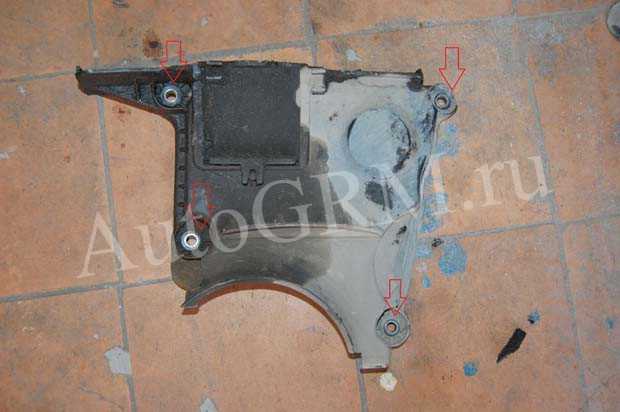

Для наглядности на снятой крышке.

Одна гайка выкрутилась со шпилькой. На каждой шпильке стоит ограничительная втулка, когда снимите крышку не потеряйте.

Откручиваем четыре винта усилителя. У нас один из винтов провернулся в подрамнике, пришлось просто отогнуть ее.

Ключом на 16 за шестигранный выступ на натяжном ролике сервисного ремня, проворачиваем ролик по часовой стрелки и когда ремень ослабнет, снимаем его.

Выставляем верхнею мертвую точку

За болт коленвала проворачиваем коленвал по часовой стрелке до того как метки на распредвалах будут смотреть вверх. Метка на правом распредвале должна немного не доходить до выемки ГБЦ.

Выкручиваем заглушку на блоке цилиндров. Для наглядности показано на фото снятого двигателя.

Вворачиваем туда изготовленный фиксатор коленчатого вала.

Под капотом снимаем приемный патрубок.

И дроссельный узел целиком открутив четыре винта на 10.

Отверткой прокалываем заглушки распределительных валов и выковыриваем их.

Положение пазов должно быть горизонтальным и они должны быть нижи продольной оси распредвалов.

Вставляем в пазы фиксатор распредвалов. Если все выставлено правильно, то он зайдет без особых усилий.

Стопорим коленвал с помощью пятой передачи и отвертки в тормозном диске. Что бы исключить чрезмерное усилие на валы сначала включаем пятую, потом руками проворачиваем тормозной диск по часовой стрелки до упора и вставляем плоскую отвертку в первое же отверстие диска ниже суппорта. После чего откручиваем болт коленвала. Снимаем шкив.

Откручиваем четыре болта на 10 нижней крышки ремня ГРМ и снимаем ее. Для наглядности показана снятая крышка.

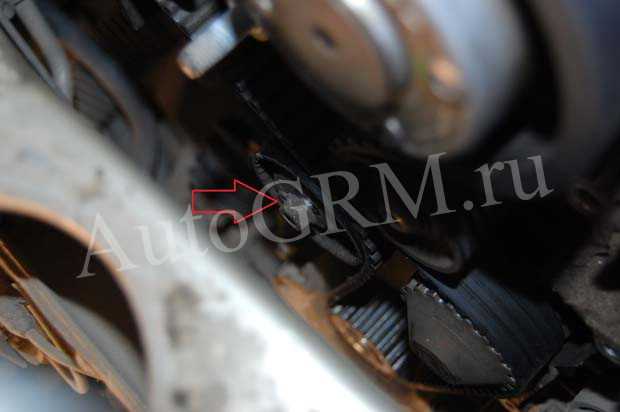

Откручиваем гайку натяжного ролика и снимаем его вместе с ремнем ГРМ.

Замена помпы

Сливаем антифриз. Откручиваем обводной ролик, через технологическое отверстие из-под крыла, для этого понадобится звездочка и помпу (семь болтов на 10 и один на 13). Под обводным роликом есть шайба, ее не теряем.

На новую помпу и прокладку наносим тонкий слой герметика и, отчистив места соприкосновения на блоке цилиндров, ставим ее на место.

Комплект ГРМ (оригинал).

Тюнинг К4М

Автовладельцы научились снимать с этого двигателя больше мощности, чем в стоке. Возможные варианты тюнинга двигателя К4М 16V:

Чиповка.

Двигатель хорошо поддается прошивке, этим можно добиться улучшения динамических и силовых показателей мотора, особенно если модифицировать параллельно выхлоп на безкатовый.

Установка компрессора на К4М

Мотор пригоден к установке наддува, например, компрессора ПК-23, это позволит форсировать агрегат до примерно 145 сил. Чтобы осуществить это, понадобится также заменить форсунки, поставить прямоточный выхлоп, новые валы под соответствующую нагрузку, и установить блок управления.

Турбина.

Более продвинутый вариант тюнинга. Операция аналогична установке компрессора, но вместо него на двигатель ставится турбина, например, TD-04. Из двигателя можно выжать более 150 сил.

Слабые места

Практика эксплуатации мотора показала, что он имеет всего лишь два слабых места, где виновником оказывается производитель.

Первое. Низкий ресурс ремня привода ГРМ (60 тыс. км). При обрыве загиб клапанов неизбежен. Эти последствия можно предотвратить, если ремень вместе с роликом натяжителя заменять немного раньше, например, через 50-55 тыс. км пробега.

Второе. Не совсем удачная конструкция маслоотделителя. Его каналы отлиты в клапанной крышке. Вместо прокладки используется герметик. Со временем он теряет свои свойства, что вызывает незначительные, но многочисленные подтеки масла.

Остальные «слабые места» возникают только по вине владельца. Например, иногда возникает ситуация, когда начинают плавать обороты на холостом ходу. Виной всему загрязнение регулятора холостого хода. А это уже следствие нерегулярного проведения ТО или халатного отношения по отношению к двигателю. Достаточно промыть регулятор и проблема исчезает.

Встречается такая неисправность, как подсос воздуха через уплотнения впускного коллектора. Своевременная замена уплотнений устранит причину этого явления.

При обнаружении подтекания масла через различные уплотнения (например, через сальник распредвала) необходимо подтянуть крепления или заменить вышедшую из строя прокладку или сальник.

Загрязнение топливных форсунок приносит много неприятностей автолюбителю. Это происходит из-за низкого качества наших ГСМ, которое далеко не всегда соответствует европейским стандартам. Поэтому выход из этой ситуации единственный – обратиться за помощью на профильный автосервис.

Зимой иногда встречается обледенение ремня привода ГРМ. Происходит из-за попадания снега на кожух ГРМ (в результате таяния вода стекает на ремень и при длительной стоянке машины замерзает на нем). Последствия обледенения могут привести к проскакиванию ремня при запуске двигателя, что вызывает встречу поршня с клапанами.

Кроме перечисленных на двигателе встречались еще ряд неисправностей, но массового характера они не имели (неисправность датчика положения коленвала, разрушение изоляторов катушек и свечей зажигания и др.).

Как видим, от большинства неприятностей можно избавиться, если своевременно и качественно обслуживать ДВС.

На какие машины ставят силовой агрегат Рено K4M

Ларгус Кросс	2014 — 2017
Ларгус универсал	2012 — 2017
Ларгус фургон	2015 — 2017

Logan 1	2005 — 2013
Logan MCV 1	2006 — 2013
Sandero 1	2010 — 2012
Sandero 1 Stepway	2010 — 2012
Duster 1	2010 — 2018

Almera G15	2012 — 2019
Terrano D10	2014 — 2016

Clio 2	1998 — 2005
Clio 3	2005 — 2013
Duster 1	2010 — 2015
Fluence 1	2009 — 2016
Kangoo 1	2001 — 2009
Kangoo 2	2008 — 2014
Laguna 1	1998 — 2001
Laguna 2 (B74)	2001 — 2007
Laguna 3	2007 — 2010
Logan 1	2009 — 2016
Logan 2	2012 — н.в.
Logan 2 Stepway	2018 — н.в.
Megane 1 (B64)	1999 — 2003
Megane 2	2002 — 2009
Megane 3	2008 — 2014
Scenic 1	1999 — 2003
Scenic 2	2003 — 2009
Scenic 3	2009 — 2016
Sandero 1	2009 — 2014
Sandero 2	2012 — н.в.
Sandero 1 Stepway	2009 — 2014
Sandero 2 Stepway	2014 — н.в.
Symbol 1	2002 — 2008
Symbol 2	2008 — 2013
Twingo 2	2008 — 2013
Wind 1	2010 — 2013

Ремонтопригодность

Благодаря чугунному блоку цилиндров мотор весьма устойчив к перегреву и часто «прощает» небольшие нарушения температуры. При условии использования качественного моторного масла износ цилиндров достигает одной десятой миллиметра даже на пробегах в несколько сотен тысяч км. Компрессия снижается в основном из-за износа и закоксовки поршневых колец. И тогда расход масла из-за изношенных маслосъёмных колец превышает разумные пределы, как, в принципе, и на любом сильно изношенном моторе.

При капитальном ремонте можно установить невтыковые (тюнинговые) поршни под ремонтный размер, в который расточили блок. Ориентировочная стоимость полного и качественного капитального ремонта моторов К4М/К7М составляет порядка 100 000 рублей. При этом контрактный двигатель можно купить не дороже 50 000 рублей. Зато цена нового мотора составляет астрономические 300 000–400 000 рублей в зависимости от его модификации. Большинство автомобилей к моменту, когда может понадобиться замена двигателя, стоят меньше.

Материалы по теме 8 главных заблуждений о вазовских моторах — ответ эксперта Достаточно дорого обойдется обрыв ремня привода ГРМ. Для восмиклапанного мотора рекомендация одна — замена на 60 000 км пробега, как и предписывает регламент. А вот с К4М вопрос сложный. К примеру, в инструкции к редакционной Альмере интервал замены ремня тоже составляет 60 000 км. А вот в инструкции к Ларгусу с аналогичным двигателем — раз в 120 000 км. Мы же строго соблюдаем регламент фирмы-производителя. Ремень ГРМ на Ларгусе был впервые заменен на пробеге немногим менее 120 000 км. При этом прежний ремень был в отличном состоянии. Альмера за такой же пробег израсходовала два ремня.

Владельцам Ларгусов рекомендация простая: пока автомобиль на гарантии — регламент по замене придется соблюдать. А после окончания гарантийного срока следует почаще контролировать состояние ремня ГРМ и при малейших сомнениях — менять.

Характеристики двигателей

Модель	K7М	K4M
Тип	Бензиновый, четырехтактный, четырехцилиндровый, рядный
Рабочий объем, см3	1598
Количество клапанов	8	16
Диаметр цилиндра × ход поршня, мм	79,5 × 80,5
Степень сжатия	9,5	9,8
Максимальная мощность, л. с. при частоте вращения коленчатого вала, мин-1	84–87 5500	102–115(с фазовращателем) 5750
Максимальный крутящий момент, Н∙м при частоте вращения коленчатого вала, мин-1	124 3000	148 3750
Система питания	Распределенный впрыск топлива
Топливо (октановое число)	Неэтилированный бензин с октановым числом не ниже 95
Система зажигания	Электронная, входит в состав системы управления двигателем
Нормы токсичности	Еврo-4 или Еврo-5

Все проблемы двигателей Renault — экспертный разбор «За рулем»

Подготовка к работе по ремонту двигателя Reno Logan и краткая информация о ДВС

Двигатель Renault K7M 710/800 1.6 8V

Характеристики двигателя Рено Логан 1.6

Производство — Automobile Dacia
Годы выпуска – K7M 710 (2004 – 2010), K7M 800 (2010 – наше время)
Марка\Тип двигателя Рено Логан — K7M
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем двигателя – 1598 см. куб.
Мощность  – 86 л.с. /5500 об.мин
Крутящий момент – 128Нм/3000 об.мин
Топливо – 92
Экологические нормы – Евро 3
Расход  топлива — город  10 л. | трасса 5,8 л. | смешанн. 7,2 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель Рено Логан:
5W-40
5W-30
Масло менять раз в 7500 км.
Моторесурс двигателя Логан 1.6 :
1. По данным завода – 400 тыс (неофициально, по испытаниям завода)
2. На практике –  400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – неизвестно

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Lada Largus

Неисправности и ремонт двигателя Рено Логан/Сандеро 1.6 K7M

Двигатель Renault Logan K7M 710 1,6 л. 86 л.с. не что иное как обычный K7J 1,4 л, только с увеличенным ходом поршня(с 70 до 80,5 мм), само собой высота блока чуть увеличилась, сцепление большего диаметра, увеличился маховик и изменилась форма картера КПП . Конструктивно двигатель Логана 1.6 л, как и его малообъемный собрат, имеет все ту же архаичную конструкцию середины прошлого века с коромыслами и странной системой привода масляного насоса от нижневальных рено моторов 60-х годов. Несмотря ни на что, при аккуратном отношении к мотору, сервису и обслуживанию, замене масла в 2 раза чаще чем по инструкции, он очень и очень надежный, по внутрезаводским данным ресурс двигателя Логана 1.6 около 400 тыс. км, на практике движок проезжал чуть больше.
В 2010 году K7M 710 заменили на K7M 800, моторчик придушили, подтянули к экологической норме Евро-4, мощность снизилась до 83 л.с, конструктивных изменений не произошло.
Минусы у K7M те же, что и у двигателя K7J 1.4, высокий расход топлива, часто на холостом ходу начинают плавать обороты, постоянно( раз в 20-30 тыс.км) нужно регулировать клапана, гидрокомпенсаторов как не было так и нет, привод ГРМ ременной, при обрыве ремня у логана 1.6 гнет клапана, поэтому раз в 60 тыс.км меняем ремень. Все те же течи сальника коленвала. Мотор шумный, присутствуют вибрации.  По устройству двигателя рено логан 1.6 и где находится номер двигателя, информация изложена в статье «мотор K7J«, который кроме объема и сопутствующих изменений, других изменений не имеет. Там же описаны все неисправности и причины их возникновения. Говоря о том, какой двигатель на Рено Логан лучше 1.4 или 1.6 8 клапанные, берите 1.6… мотор один и тот же, но малообъемник совсем уж слабый.
Так же на базе К7М был создан двигатель К4М с 16 клапанной ГБЦ и другими значимыми нововведениями, мощность такого мотора существенно выше и в случае выбора(например Логана, Сандеро), всегда берите его, не пожалеете.
Тюнинг двигателя Renault Logan К7М 1.6

Чип тюнинг двигателя Рено Логан

Двигатель Logan K7M 800 можно убрать катализатор, вернуть его изначальную мощность 86 л.с., поставить выхлоп и прошить спорт прошивкой, может еще пару лошадей и добавите, но ничего существенно не изменится, кроме расхода топлива, теперь ваш мотор будет жрать побольше ))

Компрессор и турбина на Логан 1.6

Установка турбонаддува и компрессора, описана ЗДЕСЬ на примере 1.4 литрового движка и все это 1 в 1 применимо на 1.6 л. Мощность двигателя Логан 1.6 будет в среднем на 5-10 л.с. больше при аналогичном подходе. Забегая вперед… достигнуть большой мощности у вас не получится.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Причиной кап. ремонта стал повышенный расход топлива — 10-11 л. по трассе и до 14 л. по городу, повышенный расход масла, сильный масляный нагар на свече 1-го цилиндра. Замер компрессии: 10-8-8-9 (мало!).
Взято с wikimotors.ru
