Четырехтактный двигатель одноцилиндровый - принцип работы и устройство

Бензиновый четырехтактный двухцилиндровый двигатель 680 куб.см.

Предлагаемый мотор укомплектован всеми системами, не требует доукомплектации отечественными деталями и устройствами, не отличающимися надежностью. В то же время в нем не использованы сложные электронные системы, что добавляет ему надежности и простоты в эксплуатации. Все регулировки уже установлены на заводе-изготовителе и при доработке нашей компанией. На коленчатый вал мотора мы устанавливаем ведущий регулятор вариатора типа «Сафари». При этом мотор дорабатывается для правильной работы с вариатором. К тягам управления дроссельной заслонкой мы подсоединяем тросик газа. Установка на снегоход потребует от Вас минимум навыков и времени. Порядок проведения работ изложен в инструкции по установке. Двигатель обеспечит Вашему снегоходу максимальную скорость до 60 км/ч на укатанной поверхности. Скорость и динамика разгона при движении по целине не уступает снегоходу с родным двигателем.

В отличие от аналогов, для повышения надежности и защиты двигателя от повреждений при опрокидывании снегохода, на 2-х цилиндровые двигатели по нашему заказу дополнительно установлен датчик давления масла, который глушит мотор при падении давления в масляной магистрали.

Наши двигатели объемом 640 куб.см снабжены мощными генераторами: 20 А, 240 Вт

, что позволит владельцу снегохода с таким двигателем не ограничивать себя в использовании световых и подогревательных приборов- обогрев рукояток, курка и сидения.

Технические характеристики четырехтактного двухцилиндрового двигателя для снегохода «Рысь»:

Рабочий объем 680 куб.см Мощность при 4600 об/мин. 32 л.с. Вес двигателя 43 кг Диаметр хвостовика коленчатого вала 28,5 мм Длина хвостовика коленчатого вала 94 мм Габаритные размеры: глубина от торца регулятора ведущего шкива вариатора коленчатого вала до задней плоскости мотора 520 мм ширина 480 мм высота по глушителю 450 мм высота со снятым глушителем и корпусом воздушного фильтра 400 мм Высота оси хвостовика коленчатого вала от плоскости основания 132 мм Расстояния между отверстиями крепления мотора на его основании 198х110 мм Объем заливаемого в картер масла около 1900 мл Охлаждение- воздушное принудительное Тип масла 5w-30, 10W-30

Преимущества двигателя:

1. Экономия топлива в 1,5-2 раза благодаря 4-тактному циклу . 2. Большая скорость под нагрузкой. 3. Лучшая динамика разгона благодаря более высокому крутящему моменту. 4. Экономия масла, которое не надо смешивать с топливом. 5. Более чистый выхлоп из-за отсутствия масла в бензине и полного сжигания топливной смеси. 6. Легкий запуск благодаря отсутствию масла в топливе и более совершенному карбюратору. 7. Больший ресурс. 8. Большая надежность благодаря качеству изготовления и компоновки всех систем в одном блоке на двигателе. 9. Двигатель оборудован как ручным, так и электростартером.

Стоимость двухцилиндрового четырехтактного бензинового двигателя 680 для снегохода «Рысь» — 67 000 руб.

Бензиновый четырехтактный двухцилиндровый двигатель 680 куб.см. на снегоходе «Рысь»:

Инструкция по установке бензинового четырехтактного двигателя «ФАНТЕК» 620 на снегоход «Рысь».

Принцип работы двухтактного двигателя

Мотор с двумя тактами состоит из:

Картера. Выполнен из двух частей. Между собой части соединяются болтами. Обе части имеют по одному отверстию. Оно необходимо для установки коленчатого вала. В отверстия картера устанавливаются подшипники;
Гильзы. Устанавливается на картер. Оборудована окнами, служащими для движения воздушной массы и отработавших газов в камере сгорания. Соединение картера и гильзы герметизируется;
Головки цилиндра. Закрывает верхнюю часть гильзы. Головка фиксируется болтами или гайками. Для предотвращения утечки рабочий смеси при сжатии, между головкой и гильзой устанавливается термоустойчивая прокладка. Головка оборудована отверстием для установки свечи;
Одностороннего клапана. Используется для перекрывания впускного тракта при движении поршневого элемента вверх;
Поршня. Изготовлен из лёгких материалов, в верхней части имеет пазы для установки колец. В нижней части поршневой элемент оборудован отверстием для соединения с шатуном при помощи пальца;
Шатуна. Используется для передачи усилия от поршня к коленчатому валу силового агрегата. Для снижения трения при движении шатун оборудован подшипниками;
Коленчатого вала. Необходим для передачи крутящего момента к оборудованию;
Подшипников и сальников. Для снижения трения вращающихся частей предусмотрена установка подшипников. По краям коленчатого вала устанавливаются сальники. Они необходимы для герметизации картера. Такая конструкция предотвращает утечку рабочей массы в картер двигателя.

Некоторые люди задаются вопросом, как работает двухтактный двигатель? Возгорание воздуха с топливом происходит на каждом круге коленчатого вала. Механизм распределения газов отсутствует. Это упрощает конструкцию и снижает вес установки. Впрыск рабочей смеси, и выпуск выхлопных газов осуществляется через специализированные окна, расположенные в гильзе. В нужный момент они перекрываются поршневым элементом.

За один цикл происходят 2 такта. Выпускное окно расположено выше впускного. Перемещаясь вниз, поршень открывает выпускное окно, и отработавшие газы выходят в атмосферу. После этого открывается впускное окно, и рабочая смесь попадает в цилиндр. Двигаясь вверх, поршень перекрывает оба окна и создает давление топливной смеси. После воспламенения действие повторяется.

Устройство

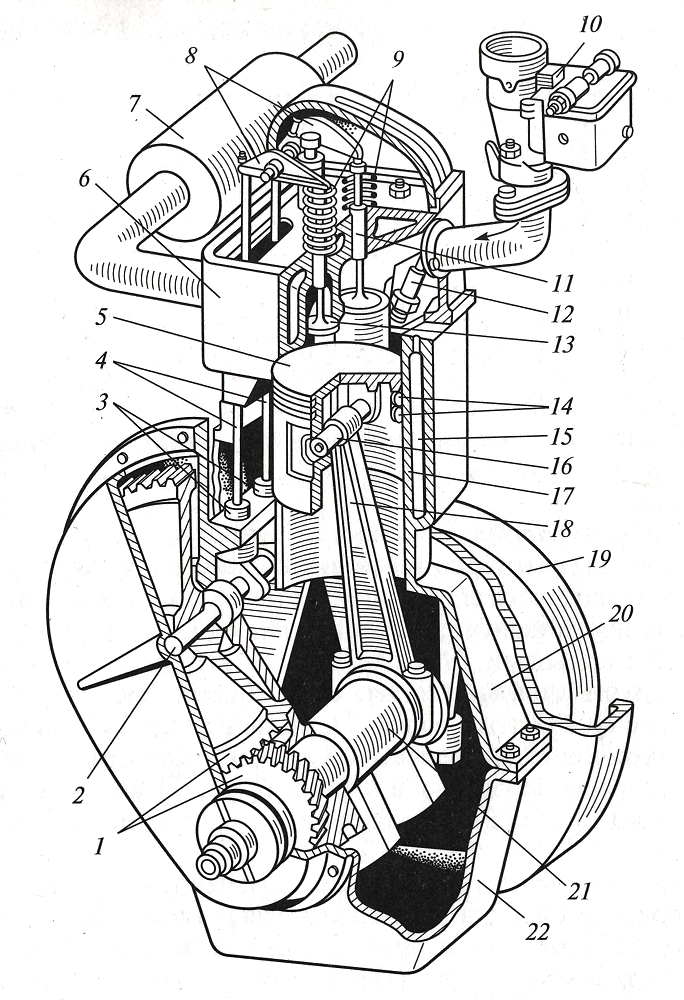

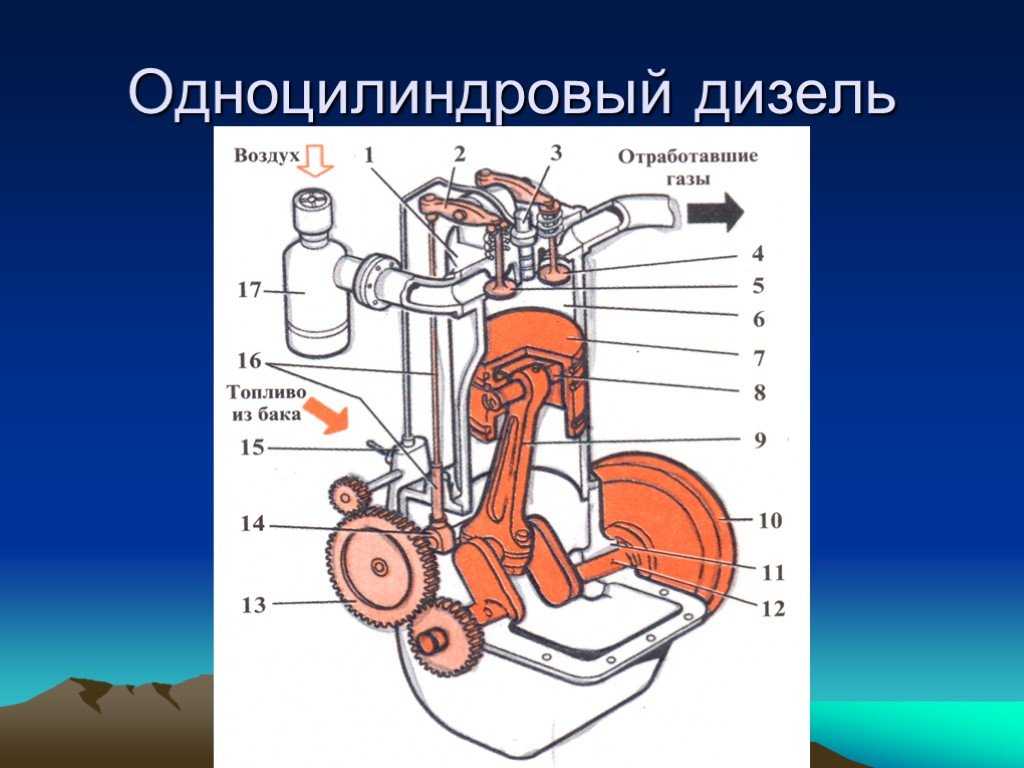

Классический двигатель мотоблока – это одноцилиндровый четырехтактный мотор внутреннего сгорания.

Двигатели

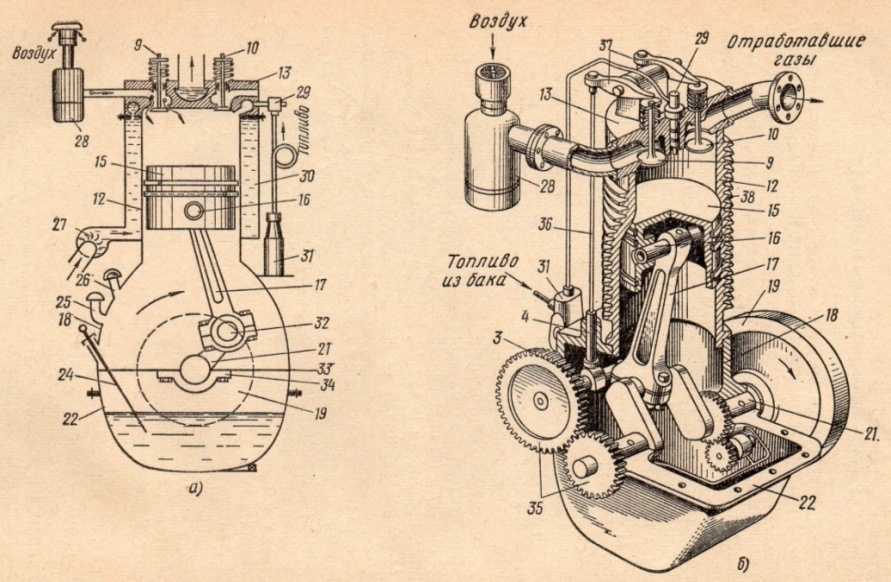

Коленчатый вал этого двигателя установлен в двух шариковых коренных подшипниках и с одной стороны имеет посадочный конус под маховик, он же ротор зажигания и вентилятор охлаждения, с другой-коническую или цилиндрическую посадку под шкив или муфту сцепления.

Смазка пары трения осуществляется захватывающим масло выступом на нижней крышке шатуна, принудительная подача масла от насоса не предусмотрена.

Цилиндр установлен под небольшим углом к горизонтали, его рубашка охлаждения отлита за одно целое с картером, и в нее впрессована чугунная гильза. Это решение удешевляет производство двигателя, но делает его ремонт более сложным, так как замена цилиндра невозможна.

Смазка цилиндропоршневой группы осуществляется брызгами масла, создаваемыми шатуном и противовесами коленвала при его вращении. Прежде всего необходимо знать, какое масло лить в мотоблок, какое заливается в редуктор и в 4 тактный мотор.

Более подробно о работе одноцилиндрового двигателя смотрите на видео:

В зависимости от компоновки газораспределительного механизма двигатель может быть:

Нижнеклапанным (SV) – распредвал расположен в картере и через короткие толкатели приводит непосредственно клапана, расположенные сбоку от цилиндра. Головка цилиндра в таких двигателях – это простая отливка с камерой сгорания специфической (кардиодной) формы.
Нижнеклапанная компоновка – старейшая, применяемая в наше время, ей почти сто лет. Такие моторы за счет крайней простоты дешевы и надежны, но их главный недостаток – низкая удельная мощность.
Также часто употребляется неверный термин «двигатель с боковым расположением клапанов», появившийся как буквальный перевод английского side-valveиз-за незнания принятого с 30-х годов ХХ века в русском языке термина «нижнеклапанный».
Верхнеклапанные (OHV) моторы также имеют распредвал, установленный в картере, но сами клапана уже находятся в головке цилиндра и приводятся в действие длинными штангами через коромысла.
За счет более компактной и выгодной формы камеры сгорания верхнеклапанные моторы заметно мощнее нижнеклапанных, но вместе с тем просты в сборке и настройке. Это наиболее распространенный тип двигателей в садовой технике.
Верхневальные (OHC) отличаются тем, что и распредвал у них перенесен в головку цилиндра. Они более сложны по сравнению с моторами OHV, а выигрыш в мощности имеют только на высоких оборотах, что для мотоблоков мало актуально. Тем не менее некоторые производители, например – Subaru-Robin, применяют и эту схему.

Двигатели сравнительно большого объема (от 200 см3, а также дизельные) имеют в составе газораспределительного механизма ручной или автоматический декомпрессор – устройство, на низких оборотах увеличивающее время открытия выпускного клапана, благодаря чему уменьшается усилие для ручного запуска мотора.

Порядок работы цилиндров двигателя

Двигатель внутреннего сгорания практически без особых изменений дошёл до наших дней. Технически он состоит из следующих деталей:

корпус цилиндра;
поршень, передвигающийся внутри цилиндра;
свечи, с помощью которых в цилиндр подаётся электрическая искра;
коленчатый вал, через который крутящее усилие передаётся на ходовую часть;
шатун, соединяющий поршень с коленвалом.

Кроме того, современные силовые установки могут оснащаться дополнительными деталями, делающими их работу более эффективной. Это маховики коленвала, газораспределительная система, электронный впрыск и т. д.

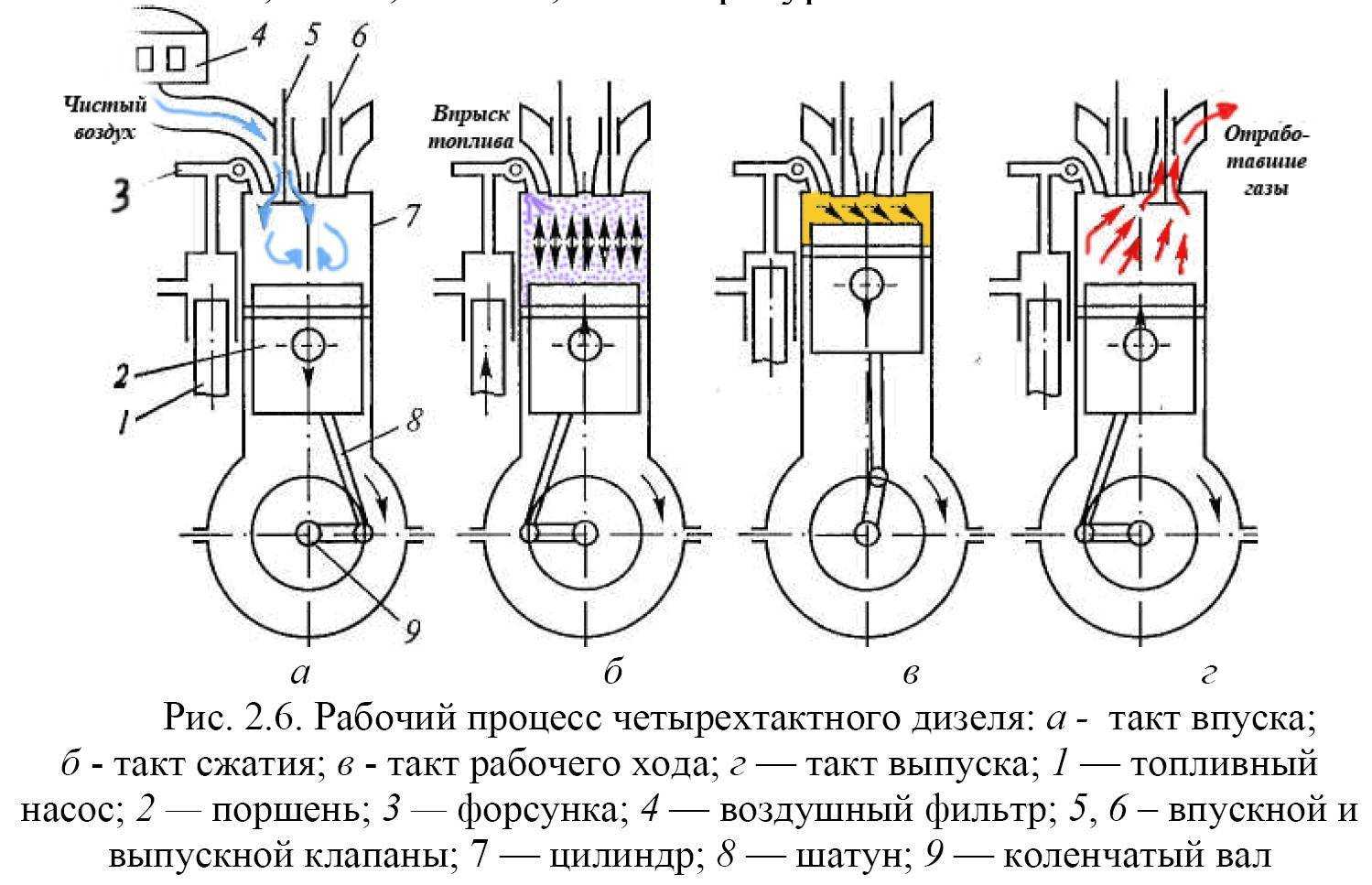

Порядок работы 4-тактного двигателя основан на цикле Отто, получившем название по имени своего изобретателя. Состоит этот цикл из четырёх последовательных фаз, или тактов. Сегодня производится несколько разновидностей таких двигателей, каждый из которых, по сути, является подвидом исходного образца, впервые собранного в Германии полтора столетия назад. Отличаются они друг от друга лишь порядком расположения цилиндров и бывают рядными, V-образными или оппозитными.

1 такт – впуск топливовоздушной смеси в цилиндр. После открытия впускного клапана в полость цилиндра всасывается топливо, представляющее собой смесь бензиновых паров и воздуха. Поршень в этой фазе перемещается вниз, достигая в её конце крайней нижней точки, коленвал делает пол-оборота.

2 такт – сжатие. Поршень начинает перемещение с крайней нижней точки вверх, а коленчатый вал проворачивается ещё на половину оборота. Таким образом, за два такта (впуск и сжатие) он совершает один полный оборот. В конце фазы сжатия поршень достигает верхней точки своего хода.

3 такт – расширение. В сжатую поршнем топливную смесь через свечу зажигания подаётся электрическая искра. В результате происходит взрывообразное воспламенение паров топлива, и энергия этого микровзрыва толкает поршень обратно вниз. Через шатун поршень передаёт крутящий момент на коленвал, который проворачивается ещё на 180 о .

4 такт – выпуск. В начале последнего такта поршень находится в своей самой нижней точке, но под действием инерционного вращения коленвала начинает вновь перемещаться в верхнюю часть цилиндра. Одновременно с этим открывается выпускной клапан, и скопившиеся внутри отработанные газы выталкиваются в выхлопной коллектор. После этого все четыре цикла вновь повторяются.

Рассмотрим для наглядности, как работают все три основных типа 4-тактных ДВС.

Рядный

Конструкция рядного двигателя представляет собой цилиндры, выстроенные в одну линию. Обычно их количество составляет от двух до шести-восьми. Самыми распространёнными рядными 4-тактными ДВС, применяемыми в автомобилестроении, являются 4-цилиндровые силовые агрегаты. Главный принцип, которому следуют разработчики двигателе − силовая установка должна передавать крутящий момент на ходовую часть как можно плавнее, без рывков.

V-образные

Другая распространённая конструкция 4-тактных ДВС предусматривает расположение цилиндров в два ряда. При этом оба ряда находятся под некоторым углом по отношению друг к другу, в разных моделях − от 45 до 120 о .

Подобный вариант расположения позволяет сделать мотор более компактным, увеличив при этом число рабочих цилиндров. В поперечном разрезе такой двигатель имеет форму латинской буквы V, откуда и произошло его название.

Оппозитные

Как видим, несмотря на разнообразие конструкций 4-тактных ДВС, в основе их работы лежит цикл Отто. Простота конструкции и высокая надёжность работы подобных механизмов стала причиной их широчайшего распространения во всём мире и во всех областях машиностроения.

Рассмотрим подробнее устройство этого силового агрегата, и каков принцип и порядок работы 4 цилиндрового варианта двигателя Отто.

Масло для четырехтактного двигателя

Масла делятся на два типа – для двигателей с воздушным и водяным охлаждением. Температура поршней в моторах с воздушным охлаждением гораздо выше, чем в случае с водяным, поэтому первые более требовательны к маслу.

Хотя в зимний период техника с воздушным охлаждением четырехтактного двигателя используется реже (в основном садовая и сельскохозяйственная техника, мотоциклы, моторные лодки и т.д используются летом), вопрос для ее владельцев стоит достаточно остро. Зимой актуально масло для квадроциклов, снегоходов и т.д.

Главное, и летом и зимой – это характеристики, позволяющие маслу сразу после запуска двигателя создать защитную пленку на механизмах

Это важно, даже если двигатель новый или бывший в употреблении, но в идеальном состоянии. Сравнительный анализ разных марок показывает, что масло может быть минеральным или синтетическим

Разница между летними и зимними маслами определяется степенью вязкости и шириной диапазона температур, при которых конкретные марки масла можно применять. Число перед литерой W указывает на предел температуры, при которой масло густеет. Число после означает предельную температуру эффективного использования этого масла. Бывают всесезонные масла, например, 10w30. Аббревиатура SAE обозначает международный стандарт, по которому классифицируются моторные масла.

Высоковязкие масла, например, Sae 30 или Sae 40 ориентированы на летний период, а низковязкие (5W30 или близкие к нему) на зимний. Зимние масла летом будут ускоренно испаряться и не обеспечат смазку. Летние масла будут быстро густеть при низких температурах, осложняя работу мотора.

Двухтактный ДВС его конструктивные особенности и описание принципа работы

Большинство бензопил и бензокос оснащаются приводными устройствами двухтактного типа. Два такта — это этап сжатия топливной смеси и рабочий ход поршня (когда он опускается вниз). Чтобы понять, чем отличается двухтактный двигатель от четырехтактного, рассмотрим изначально строение мотора. Основные детали двигателя — это цилиндр, поршень, коленчатый вал и шатун. За сжигание топлива отвечает свеча зажигания, а транспортировка смеси и отвод газов происходит посредством впускного и выпускного каналов. Конструктивная схема двухтактного двигателя отображена на фото ниже.

Двигатель двухтактного типа имеет упрощенное строение в отличие от четырехтактного. Принцип работы у него простой, и начинается с того, что осуществляется перемещение поршня из нижней мертвой точки в верхнюю. В стенках цилиндра присутствует три отверстия — впускной, выпускной и продувочный канал. Впускной расположен ниже, чем выпускной, а продувочный находится между ними, как показано на фото выше. Впускной и продувочный канал соединяется с кривошипно-шатунной камерой. Далее подробное описание принципа работа ДВС.

Первый такт. Первоначально топливо из карбюратора транспортируется в камеру КШМ. Через продувочное отверстие в цилиндр из камеры КШМ засасывается предварительно-поступившая топливно-воздушная смесь. Прекращается подача смеси тогда, когда поршень перекрывает отверстие продувочного канала. Далее движение поршня осуществляет перекрытие выпускного канала. Часть топливно-воздушной смеси при этом уходит в выпускной канал. После перекрытия выпускного канала начинается процесс сжатия горючей смеси. Эта смесь состоит из бензина, масла и воздуха. При достижении поршнем верхней мертвой точки, происходит воспламенение смеси за счет создания искры свечей зажигания.

В тот момент, когда в верхней части цилиндра осуществляется сжатие, в нижней части камеры КШМ создается разрежение. Это разрежение позволяет засосать очередную порцию топлива из карбюратора для следующего воспламенения. Засасываемое топливо в камеру кривошипно-шатунного механизма одновременно выполняет смазывание коленчатого вала и шатуна. Именно поэтому в состав горючей смеси добавляется специальное масло для двухтактного мотора. Двухтактные двигатели не имеют масляного картера, что является одним из главных их отличий от четырехтактных. Все эти процессы совершаются в один такт.

Второй такт. Сгоревшие газы толкают поршень вниз, тем самым осуществляется рабочий ход. Когда открывается выпускное отверстие, в него выходят выхлопные газы, поступающие по каналу в глушитель. Опускающийся вниз поршень создает давление в камере КШМ. За счет этого давления осуществляется выдавливание топливно-воздушной смеси ТПС из камеры КШМ в продувочный канал. В цилиндр следующая порция ТПС выталкивается сразу при открытии доступа к продувочному отверстию. При заполнении рабочей камеры цилиндра порцией топливной смеси происходит одновременное вытеснение оставшихся отработанных газов. Заканчивается второй такт при достижении поршнем нижней мертвой точки.

Визуальный процесс работы двухтактного двигателя представлен на анимированном изображении ниже.

У такого типа ДВС есть свои достоинства и недостатки, которые описаны ниже. Зная строение и принцип работы двухтактного двигателя, разберемся с четырехтактными моторами.

https://youtube.com/watch?v=KPgli32827k%3F

Устройство двигателей внутреннего сгорания: какие бывают разновидности и конфигурации

В конструкции современных автомобилей обычно применяются силовые установки с числом цилиндров от двух и больше. При том же объеме, двухцилиндровый мотор выдаст больший крутящий момент, чем одноцилиндровый, а четырехцилиндровый – соответственно, больше, чем двух. Однако «умножать» их количество можно только до какого‐то разумного предела: при всей эффективности, нужно соблюсти компактность, обеспечить цилиндрам равно хорошую смазку, подачу горючего и охлаждение.

В погоне за идеалом, конструкторы «разродились» несколькими схемами взаимной компоновки цилиндропоршневой группы и кривошипно‐шатунного механизма. Самые распространенные виды — рядная и V‐образная схема.

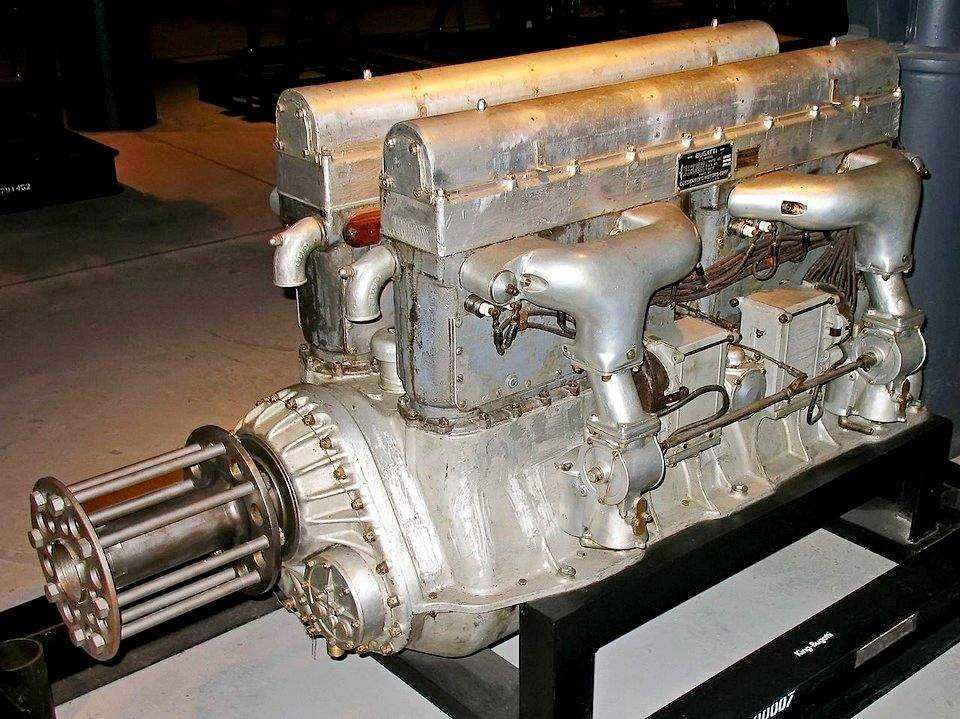

Рядный тип – это когда шатуны нескольких цилиндров (2-3-4-5-6 шт.) смонтированы на одном продольном коленчатом валу, каждый на отдельной «шейке», цилиндры идут в едином блоке, параллельно друг другу. Наиболее популярны 4 и 6‐цилиндровые версии.

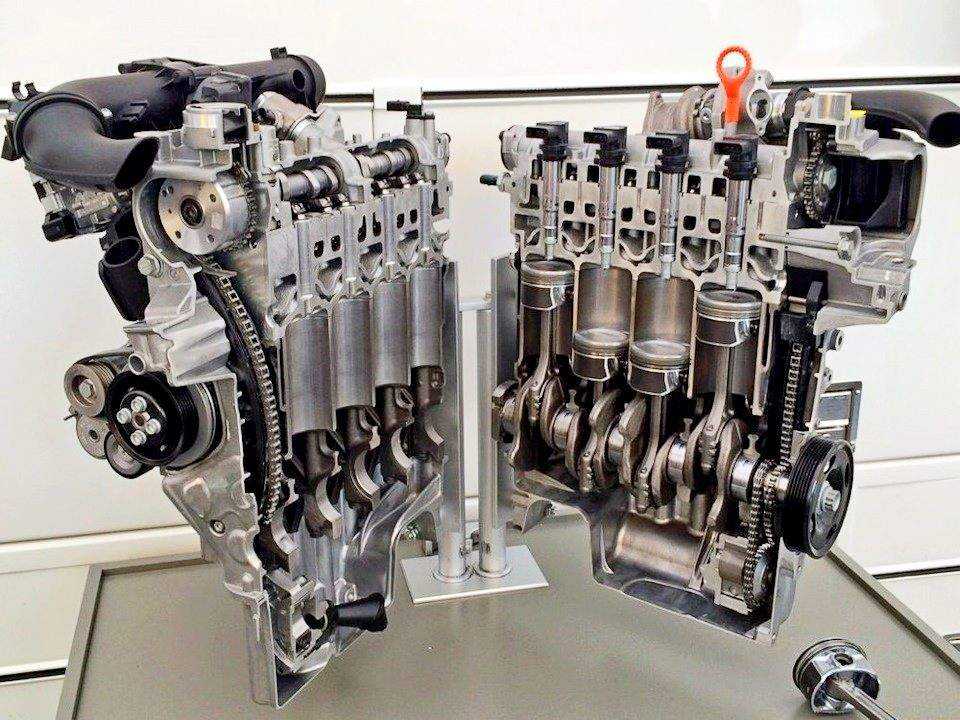

Рядный 4‐х цилиндровый двигатель в разрезе

У V-образных движков, цилиндры которых расположены в два ряда, под взаимным углом 60, 90, либо 45 (мотоциклетные) градусов — на одной коренной шейке могут монтироваться по два шатуна одновременно. Самые надежные и сбалансированные — версии V6 и V8.

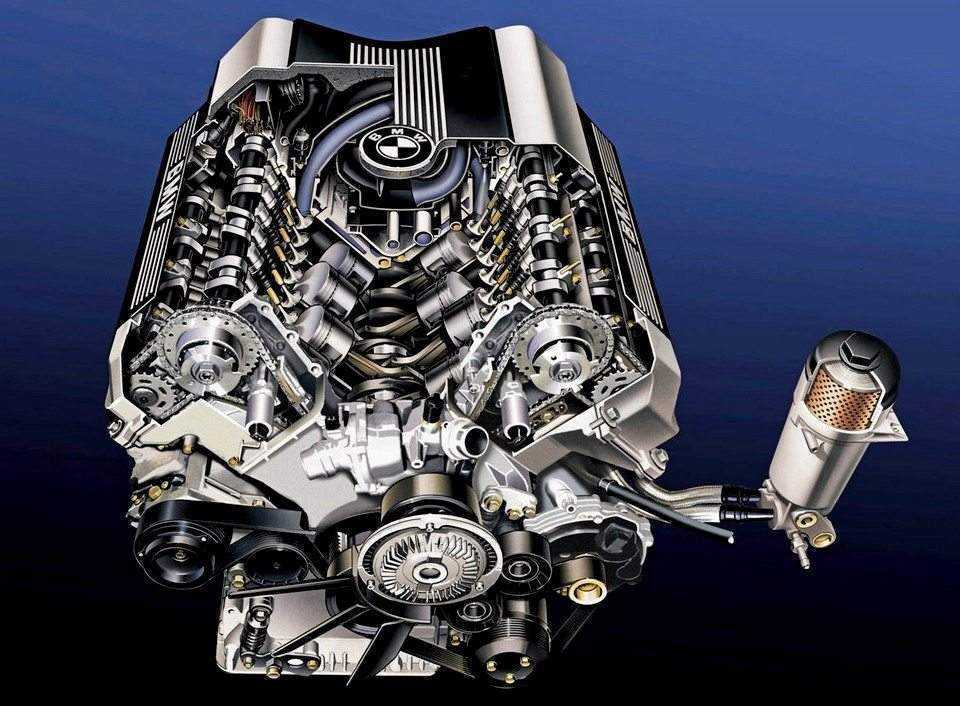

V‐образный двигатель в разрезе

Оппозитный вариант компоновки бывает двух видов: сходный с V-образным, но с развалом цилиндров 180 градусов и стыковкой шатунов на единой шейке, с последовательным поочередным выходом в ВМТ. Либо – с индивидуальными «коленами» для каждого из них, находящихся в противофазе: одновременно выходящих на ВМТ.

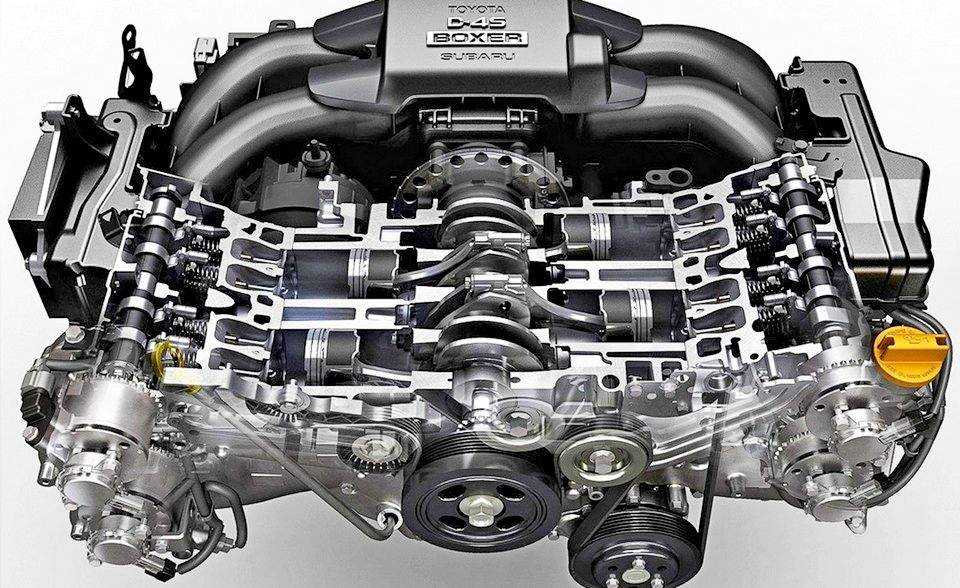

Оппозитный двигатель в разрезе

U-образный тип компоновки подразумевает параллельное «сращивание» двух рядных моторов со взаимно независимыми кривошипными механизмами, вращающимися в противоположном направлении и рядами блоков. Преимущества – те же, что у «рядников», плюс компенсация инерционных вибраций.

U‐образный двигатель Бугатти

VR двигатель – очень старый (20 годов ХХ века) вариант V-образной компоновки с единым «коленом» и развалом цилиндров менее 20 градусов. Рядно‐смещенная схема позволяет сделать ДВС очень компактным при большой кубатуре.

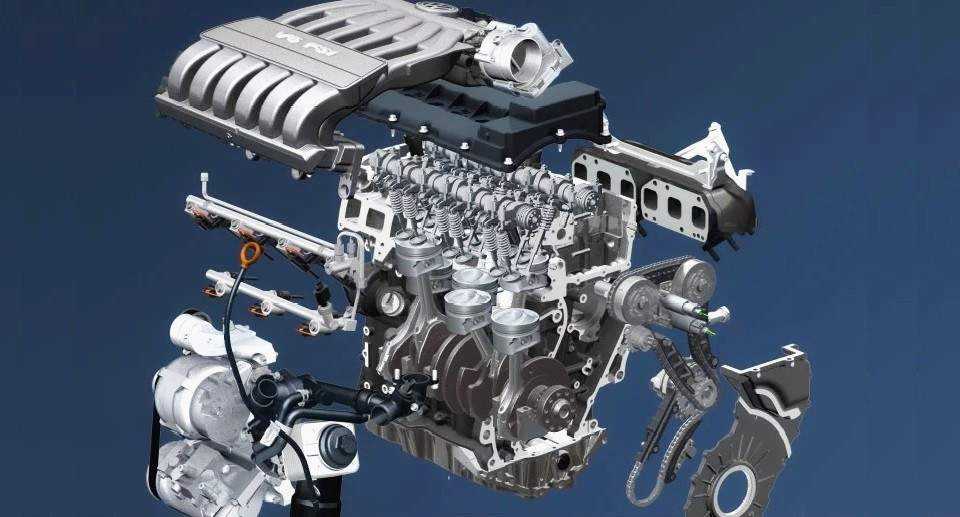

VR двигатель в разрезе

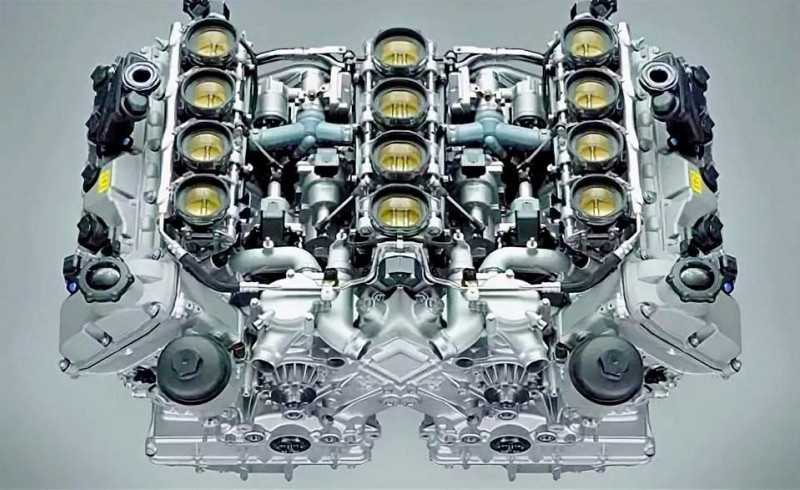

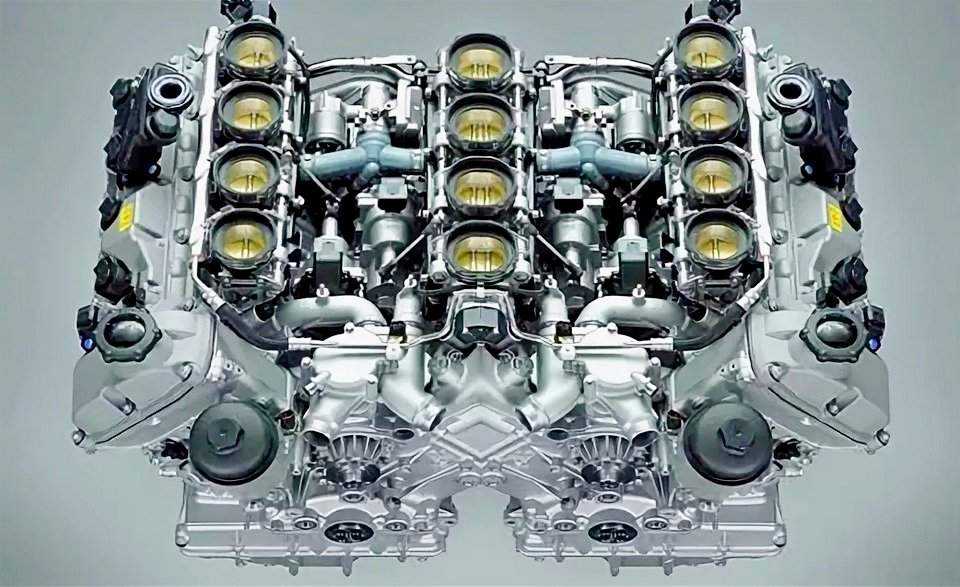

W-двигатель – наиболее монструозный вариант с тремя, или четырьмя рядами цилиндров, взаимно «разваленных» под углом от 50 до 30 градусов, шатуны которых посажены на единый коленвал. Преимущественно 12‐цилиндровый, формой напоминающий одноименную букву, движок выдавал бешеный крутящий момент. Применялся в основном на спорткарах.

W‐образный двигатель в разрезе

Устройство двигателя автомобиля

Для того, чтобы понять принцип работы двигателя, нужно иметь некоторые представления о самом двигателе и его строении.

В устройстве двигателя поршень является ключевым элементом рабочего процесса. Поршень выполнен в виде металлического пустотелого стакана, расположенного сферическим дном (головка поршня) вверх. Направляющая часть поршня, иначе называемая юбкой, имеет неглубокие канавки, предназначенные для фиксации в них поршневых колец. Назначение поршневых колец – обеспечивать, во-первых, герметичность надпоршневого пространства, где при работе двигателя происходит мгновенное сгорание бензиново-воздушной смеси и образующийся расширяющийся газ не мог, обогнув юбку, устремиться под поршень. Во-вторых, кольца предотвращают попадание масла, находящегося под поршнем, в надпоршневое пространство. Таким образом, кольца в поршне выполняют функцию уплотнителей. Нижнее (нижние) поршневое кольцо называется маслосъемным, а верхнее (верхние) – компрессионным, то есть обеспечивающим высокую степень сжатия смеси.

Когда из карбюратора или инжектора внутрь цилиндра попадает топливно-воздушная или топливная смесь, она сжимается поршнем при его движении вверх и поджигается электрическим разрядом от свечи системы зажигания (в дизеле происходит самовоспламенение смеси за счет резкого сжатия). Образующиеся газы сгорания имеют значительно больший объем, чем исходная топливная смесь, и, расширяясь, резко толкают поршень вниз. Таким образом тепловая энергия топлива преобразуется в возвратно-поступательное (вверх-вниз) движение поршня в цилиндре.

Далее необходимо преобразовать это движение во вращение вала. Происходит это следующим образом: внутри юбки поршня расположен палец, на котором закрепляется верхняя часть шатуна, последний шарнирно зафиксирован на кривошипе коленчатого вала. Коленвал свободно вращается на опорных подшипниках, что расположены в картере двигателя внутреннего сгорания. При движении поршня шатун начинает вращать коленвал, с которого крутящий момент передается на трансмиссию и – далее через систему шестерен – на ведущие колеса.

Технические характеристики двигателя.

При движении вверх-вниз у поршня есть два положения, которые называются мертвыми точками. Верхняя мертвая точка (ВМТ) – это момент максимального подъема головки и всего поршня вверх, после чего он начинает движение вниз; нижняя мертвая точка (НМТ) – самое нижнее положение поршня, после которого вектор направления меняется и поршень устремляется вверх. Расстояние между ВМТ и НМТ названо ходом поршня, объем верхней части цилиндра при положении поршня в ВМТ образует камеру сгорания, а максимальный объем цилиндра при положении поршня в НМТ принято называть полным объемом цилиндра. Разница между полным объемом и объемом камеры сгорания получила наименование рабочего объема цилиндра.

Суммарный рабочий объем всех цилиндров двигателя внутреннего сгорания указывается в технических характеристиках двигателя, выражается в литрах, поэтому в обиходе именуется литражом двигателя. Второй важнейшей характеристикой любого ДВС является степень сжатия (СС), определяемая как частное от деления полного объема на объем камеры сгорания. У карбюраторных двигателей СС варьирует в интервале от 6 до 14, у дизелей – от 16 до 30. Именно этот показатель, наряду с объемом двигателя, определяет его мощность, экономичность и полноту сгорания топливо-воздушной смеси, что влияет на токсичность выбросов при работе ДВС. Мощность двигателя имеет бинарное обозначение – в лошадиных силах (л.с.) и в киловаттах (кВт). Для перевода единиц одна в другую применяется коэффициент 0,735, то есть 1 л.с. = 0,735 кВт.

Рабочий цикл четырехтактного ДВС определяется двумя оборотами коленчатого вала – по пол-оборота на такт, соответствующий одному ходу поршня. Если двигатель одноцилиндровый, то в его работе наблюдается неравномерность: резкое ускорение хода поршня при взрывном сгорании смеси и замедление его по мере приближения к НМТ и далее. Для того, чтобы эту неравномерность купировать, на валу за пределами корпуса мотора устанавливается массивный диск-маховик с большой инерционностью, благодаря чему момент вращения вала во времени становится более стабильным.
