Шевроле Нива. Снятие и установка переднего моста

Снятие. Установите автомобиль над осмотровой канавой (на подъемник), затормозите стояночным тормозом и отсоедините клемму «минус» от аккумуляторной батареи.

Ослабьте гайки крепления передних колес, снимите колпаки ступиц передних колес и ослабьте регулировочные гайки ступиц.

Установите рычаги коробки передач и раздаточной коробки в нейтральное положение.

Вывесите автомобиль и снимите передние колеса.

Снимите защиту картера и брызговики двигателя.

Слейте масло из картера редуктора переднего моста.

Отверните гайки болтов крепления фланцев карданного вала и редуктора переднего моста. Проворачивая передний карданный вал, отсоедините его от редуктора.

Отогните кромки стопорных пластин и отверните гайки крепления приемной трубы глушителя к выпускному коллектору. После чего отверните болты крепления хомута приемной трубы глушителя к коробке передач и болты крепления трубы к дополнительному глушителю и отведите приемную трубу глушителя к двигателю.

Отсоедините шток правого амортизатора от кронштейна крепления, отверните гайку болта крепления амортизатора к нижнему рычагу, извлеките болт и снимите амортизатор.

Отверните гайку правой ступицы и снимите конусную втулку.

Установите под правый нижний рычаг подставку и, опустив автомобиль, сожмите пружину передней подвески до начала разгрузки буфера отбоя верхнего рычага. После чего установите на пружину скобы и зафиксируйте пружину в сжатом положении.

Отверните три гайки болтов крепления нижней шаровой опоры к нижнему рычагу и снимите болты.

Поднимите автомобиль, отсоедините шаровую опору от рычага, отведите ступицу в сторону и выведите наконечник наружного шарнира привода из ступицы.

Отверните и снимите болт крепления крышки подшипника внутреннего шарнира 22 (см. рис. 3-78) правого (а затем и левого) привода к поперечине передней подвески.

Отверните четыре гайки крепления нижней крышки 2 редуктора переднего моста к штанге стабилизатора.

Отверните три гайки крепления крышки подшипника внутреннего шарнира правого привода к редуктору.

Выверните колеса до упора вправо, придерживая редуктор, выведите привод из корпуса редуктора до освобождения шпилек, разверните крышку подшипника шарнира и снимите правый привод в сборе.

Закрепите временно болтом крышку подшипника внутреннего шарнира левого привода к поперечине передней подвески и гайками нижнюю крышку редуктора к штанге стабилизатора.

Снимите левый амортизатор, конусную втулку и выведите наконечник наружного шарнира привода из левой ступицы, выполнив операции, указанные выше для правой стороны.

Отверните болт и гайки установленные временно и снимите редуктор переднего моста с левым приводом в сборе.

Отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста и отсоедините левый привод от редуктора.

Установка проводится в последовательности, обратной снятию.

Через маслоналивное отверстие залейте в картер переднего моста трансмиссионное масло, уровень масла должен доходить до нижней кромки отверстия.

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм. Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Порядок действий

Подобрать кольцо для регулировки 5.

Толщина измеряется по В и Г.

Для этого необходимо использовать формулуd1=B – (111, 960 + Г), точность расчета +0,025 мм.Произвести установку кольца.
Вал поставить в корпус переднего моста. Необходимо проверить момент вращения вала (1-2 Н на см).
При монтаже дифференциала совместно с ведомой шестерней замерить размер Е, нажав на него силой 5000 Н. Шестерню нужно повернуть на несколько оборотов, чтобы подшипник установился как надо.
В картере нужно измерить размер Б. По настоящим размерам Б и Е, и установочному размеру 50 миллиметров, подобрать регулировочное кольцо, используя выражение d 2 = Б – (Е + 50 + Х), d 2 – толщина кольца, Х = 50 мм.
Поставить дифференциал в картер и зафиксировать.
Произвести регулировку подшипников путем затягивания гайки 23, поворачивая дифференциал, для правильного местонахождения роликов. Проверить момент вращения за шестерню.
Зазор вновь установленной шестеренной передачи нужно контролировать после регулировочных операций с индикатором.

Проверку производят на нескольких зубьях. Разница в зазорах не допускается более 0,05 мм. Боковой зазор в номинале равен 0,2 мм. Если он меньше, кольцо меняют на меньшую толщину. При контроле величины зазора натяг делать нет необходимости.

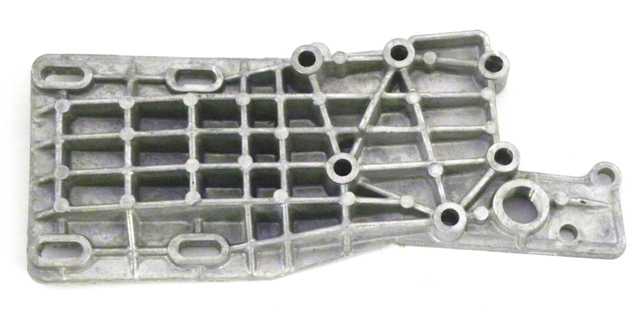

Описание

Уменьшить вибрацию за счет жесткой фиксации редуктора с кузовом, но отдельно от двигателя.
Снизить риски возникновения микротрещин в корпусе из-за усталости металла.
Улучшить ходовые качества авто, его маневренность и управляемость.

Установить отвязку можно самостоятельно: для этого понадобятся сварочник и комплект шпилек подлиннее для крепления к редуктору.

Дополнительная информация:

Применяемость: Лада Нива, 4х4, Шеви Нива, Нива Тревел
Производитель/поставщик: ТехноПарк
Категория (ДВС, КПП, шасси): Трансмиссия (мосты и карданные валы)
Артикул (каталожный номер): SV.213.2303084.01

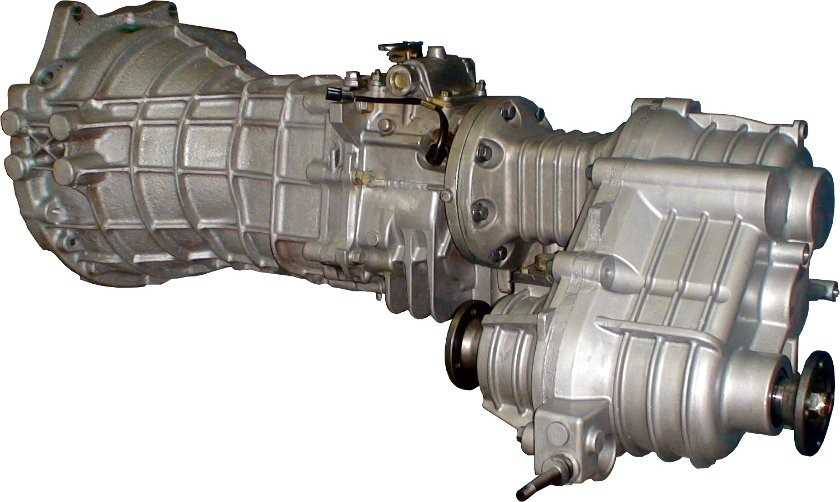

Коробка передач и сцепление Нива Шевроле

На Ниве установлена фактически та же ВАЗовская КПП, но с небольшими изменениями, призванными повысить долговечность агрегата. Во-первых, это замена ВАЗовских задних подшипников первичных валов и промежуточных подшипников на вторичных валах на аналогичные, но герметичного типа. Благодаря этому исключаются неисправности подшипников, связанные с их загрязнением и преждевременным износом. Во-вторых, изменён привод управления переключением передач. Нетрудно заметить, что в Шевроле рычаг управления КПП находится ближе к водителю, что делает управление удобнее. Этого удалось добиться благодаря применению удлинителя с 250-миллиметровым горизонтальным штоком. Передаточные отношения остались прежними, как и схема переключения передач.

Устройство сцепления же в трансмиссии Нивы Шевроле претерпело некоторые изменения и получило ряд доработок и более прогрессивных деталей от переднеприводных ВАЗовских автомобилей. Это позволило сделать выжимной диск сцепления без зазора с маховиком, что полностью исключает какие бы то ни было регулировки свободного хода педали. Кроме этого, педаль стала нажиматься гораздо легче, да и в весе сцепление потеряло несколько сотен грамм.

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

уровень;
штангенциркуль;
плоские щупы для измерения зазоров;
регулировочные кольца с шагом 0,05 мм;
идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

Горизонтально выставить привалочную плоскость картера (понадобится уровень);
Установить на постель подшипников металлический пруток.
Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
Динамометрическим ключом затянуть гайку с усилием 12 кгс.
Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
Используя штангенциркуль, замерить расстояние между обеими крышками.
Затянуть вторую гайку.
Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.

Принцип работы переднего моста

Принцип работы переднего моста основан на использовании приводного вала, полуосей и колесных тяг, которые совместно обеспечивают передачу крутящего момента на передние колеса. Когда водитель нажимает на педаль газа, двигатель передает вращательное движение через коробку передач на приводной вал, который в свою очередь передает его через полуоси на колесные тяги.

Из-за переднего расположения двигателя передний мост нивы шевроле является приводным. Это означает, что передние колеса автомобиля работают как ведущие колеса и передают на дорогу силу двигателя. Однако, передний мост также выполняет функцию независимой подвески передних колес, что обеспечивает улучшенную управляемость и комфортность вождения.

Важно отметить, что передний мост имеет синхронизаторы вращения, которые позволяют передавать равномерное вращение на оба колеса, даже при наличии дополнительной нагрузки или на малой сцепной способности одного из колес. Это позволяет автомобилю легко справляться с сложными дорожными условиями, такими как грязь, снег, гравий и другие неровности

Основные компоненты переднего моста	Функция
Приводной вал	Передача вращательного движения от двигателя к передним колесам
Полуоси	Передача силы от приводного вала к колесным тягам
Колесные тяги	Передача крутящего момента на передние колеса
Синхронизаторы вращения	Обеспечение равномерного вращения на оба колеса

Благодаря такой сложной и эффективной конструкции передний мост Шевроле Нива обеспечивает надежную передачу силы от двигателя к передним колесам и обеспечивает отличную управляемость автомобиля.

Communities › Chevrolet Niva › Blog › Передний редуктор шеви-нива–сборка и регулировка

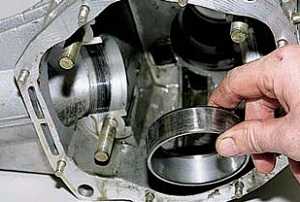

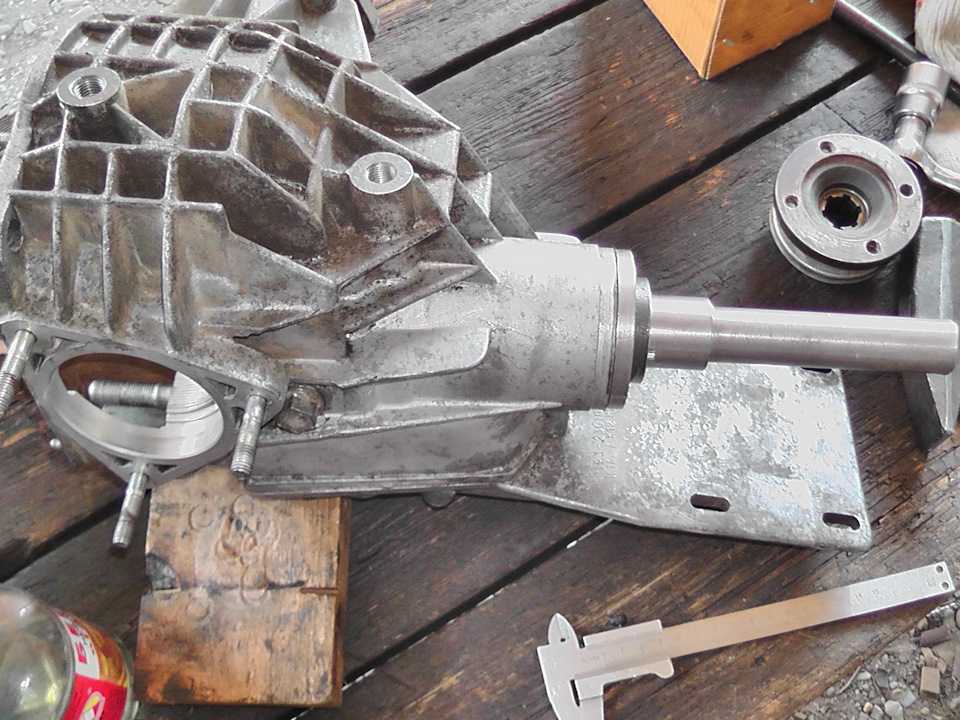

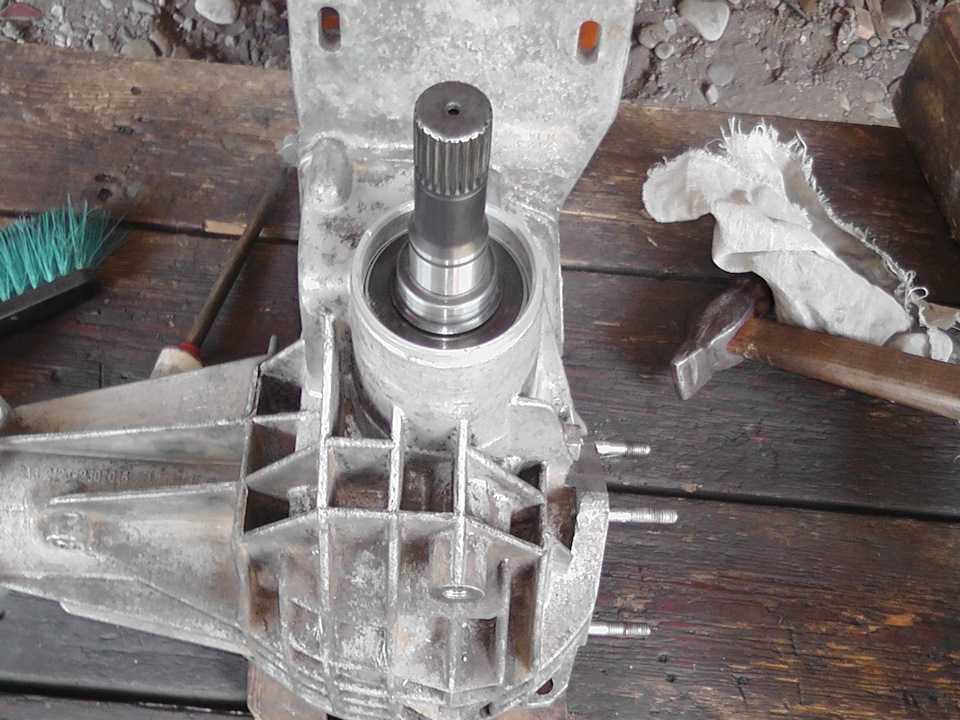

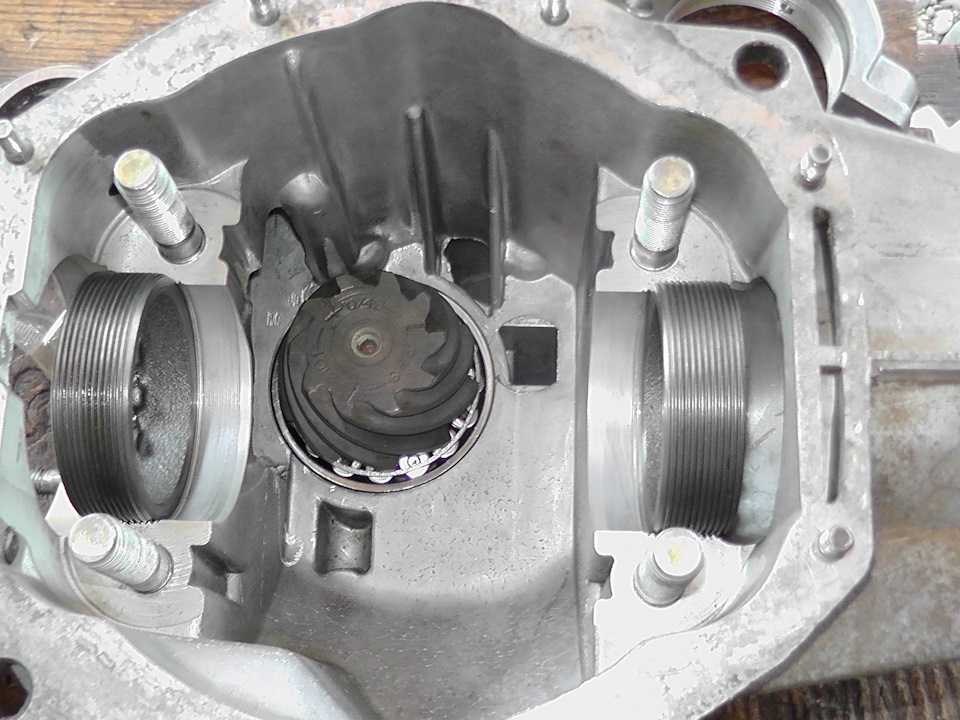

…Итак, собираем предний редуктор.Запрессовали наружные кольца подшипников в картер-теперь замеряем базу картера.Ставим подшипники ВПЗ с металлическими сепараторами.

Подобрали регулировочное кольцо нужной толщины, запрессовали подшипник на ведущую шестерню, надели распорную втулку-все в картер, передний подшипник на хвостовик, маслоотражетельную шайбу, запрессовываем сальник

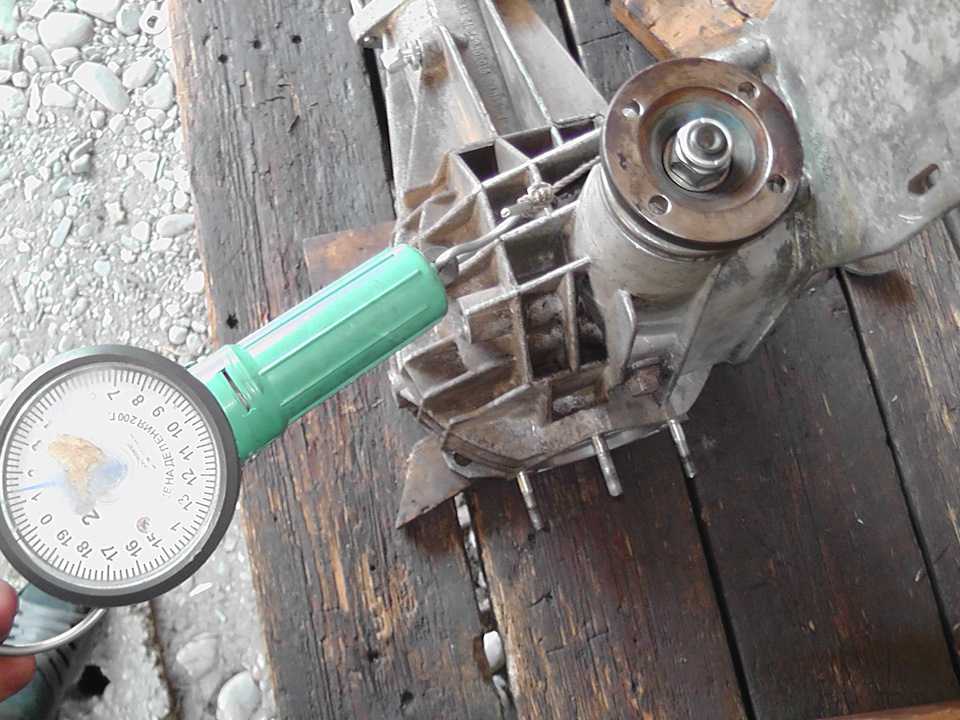

сальник на месте, теперь фланец, шайбу, и затягиваем гайку фланца-устанавливаем преднатяг подшипников ведущей шестерни, проверяем…

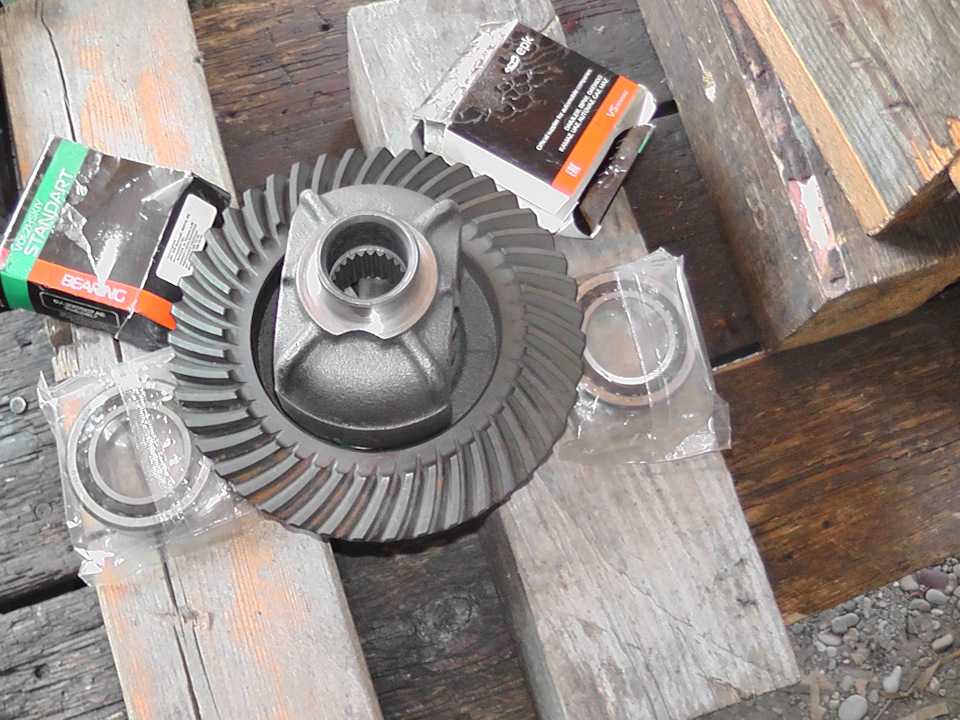

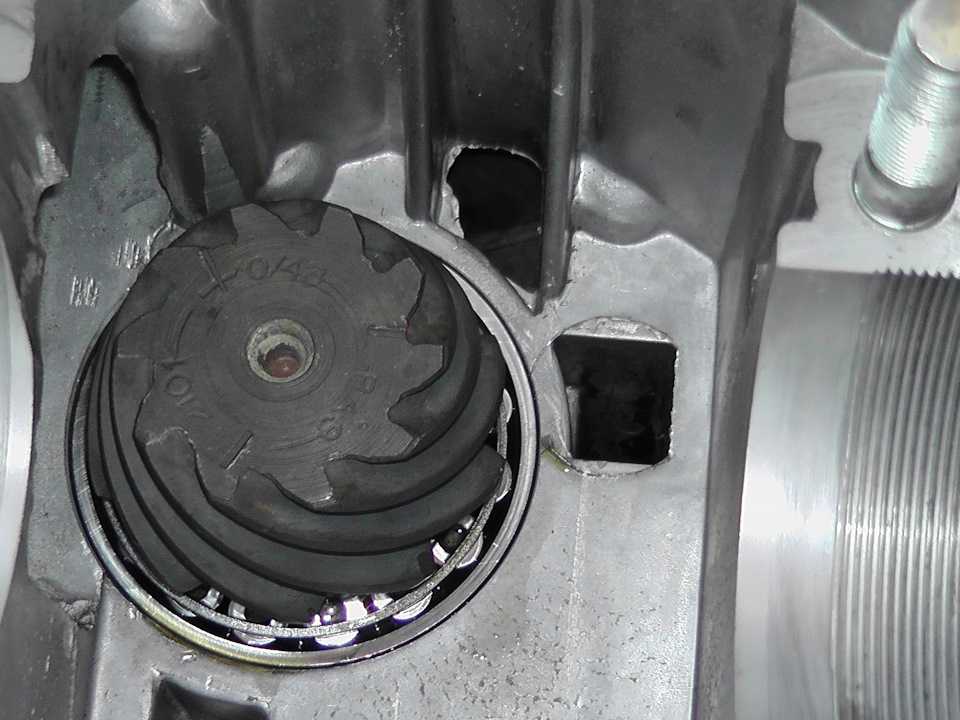

готово. главная пара у нас 2101,10/43, 4,3 была найдена у запасливого дедушки(Царствие ему Небесное)-в советское время люди запчастями впрок запасались.

собрали дифференциал-все сателлиты, шестерни полуосей, ось сателлитов-все новое, новые же и подшипники

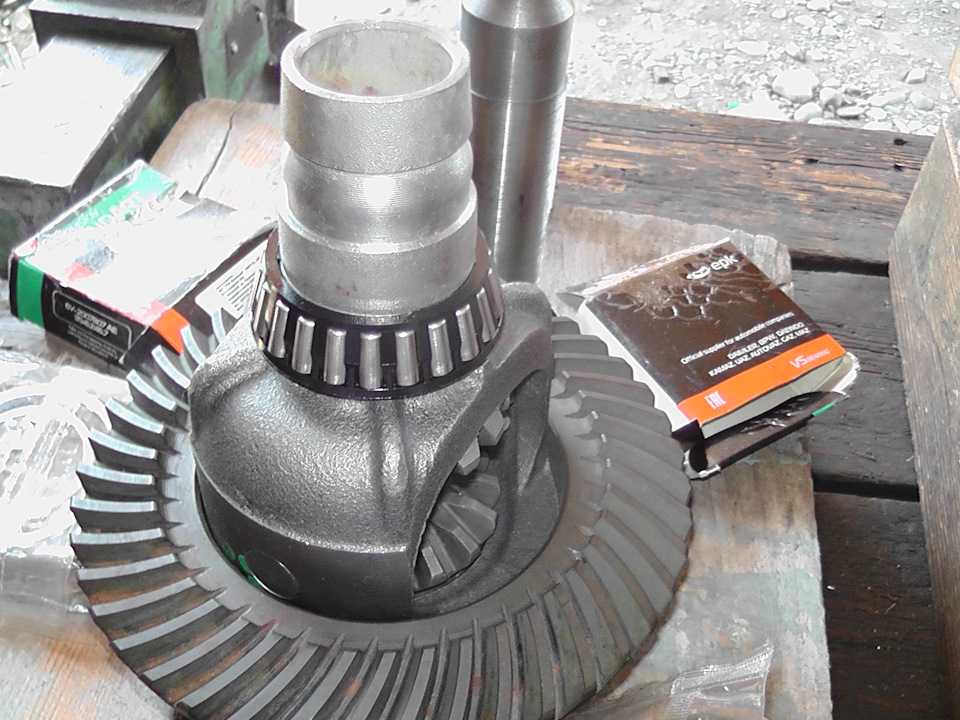

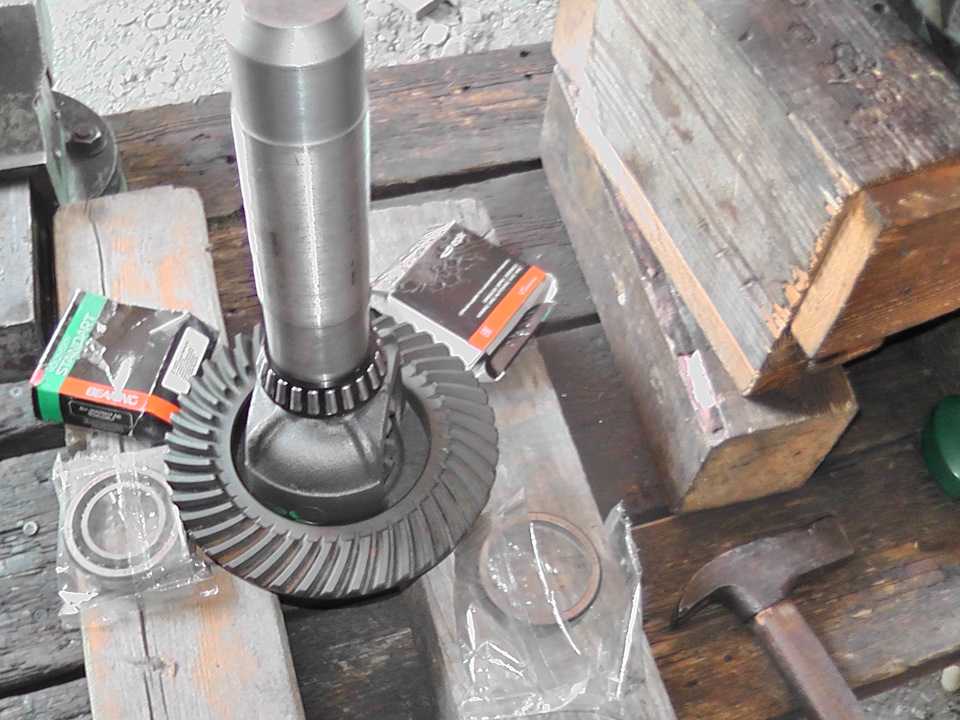

напрессовываем подшипники дифференциала

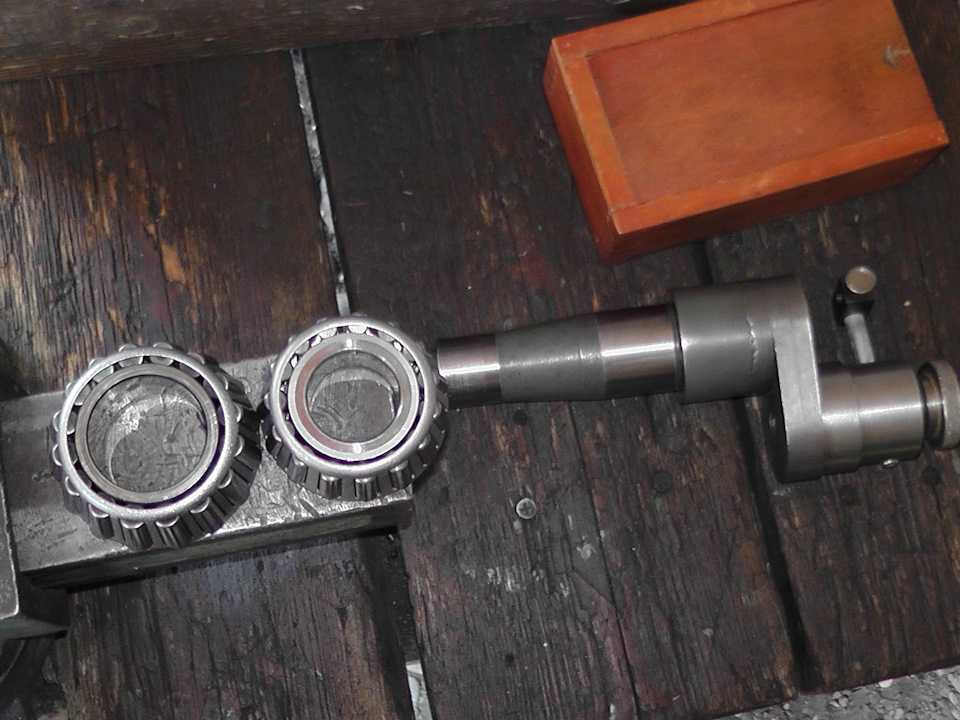

Если нет оправки-можно воспользоваться старой распорной втулкой.

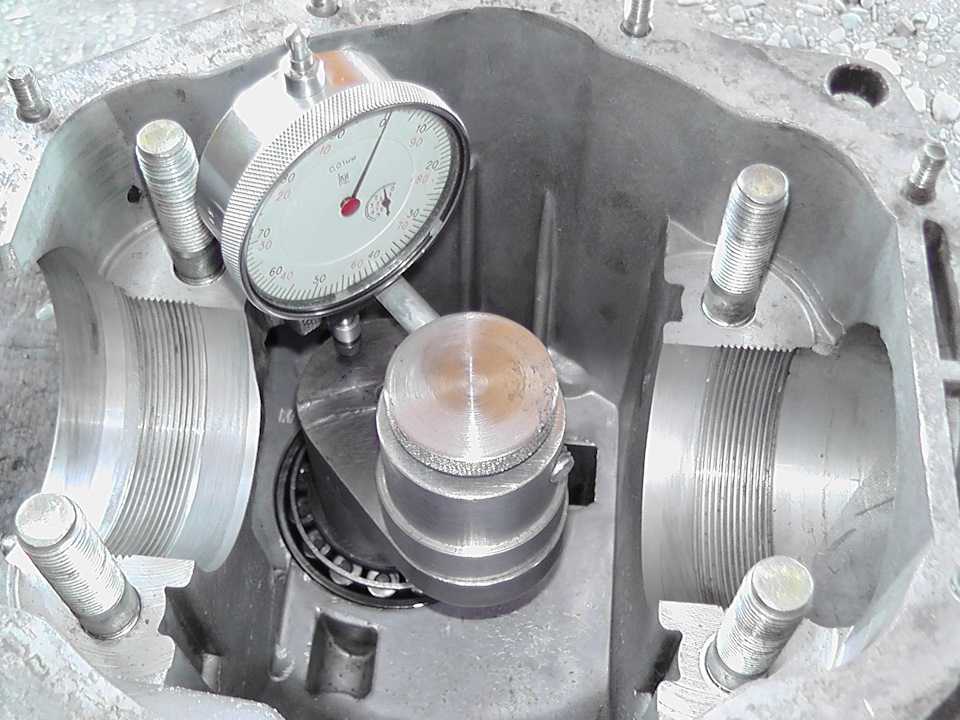

Осталось установить дифференциал и отрегулировать редуктор.Из своего субъективного опыта выработал следующий алгоритм действий.Сначала беру гайки бугелей о закручиваю их без крышек до конца резьбы на посадочных местах подшипников картера

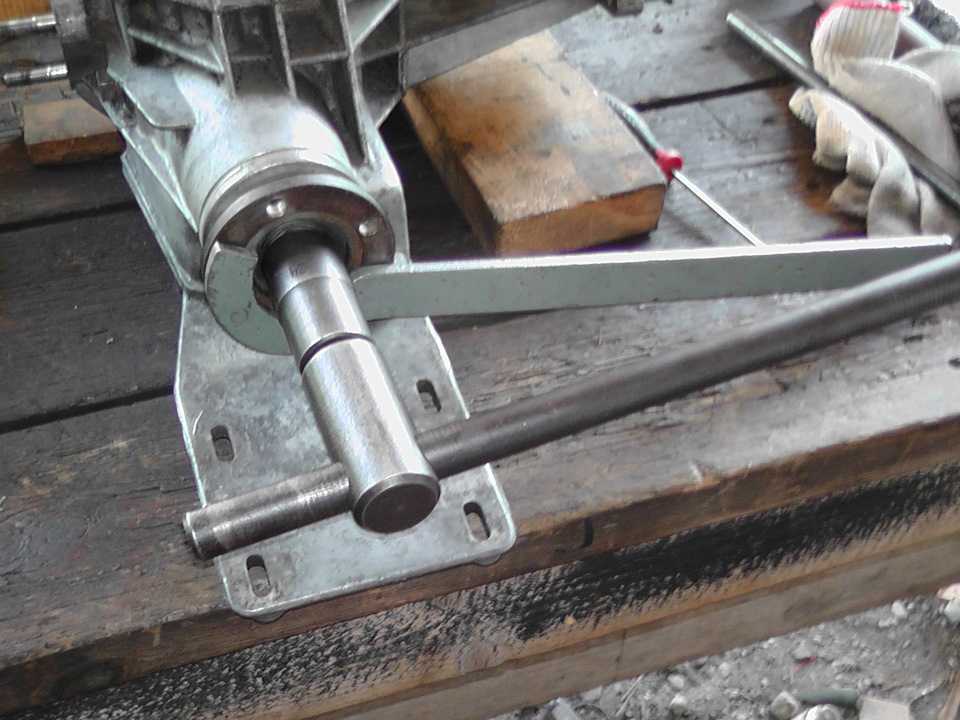

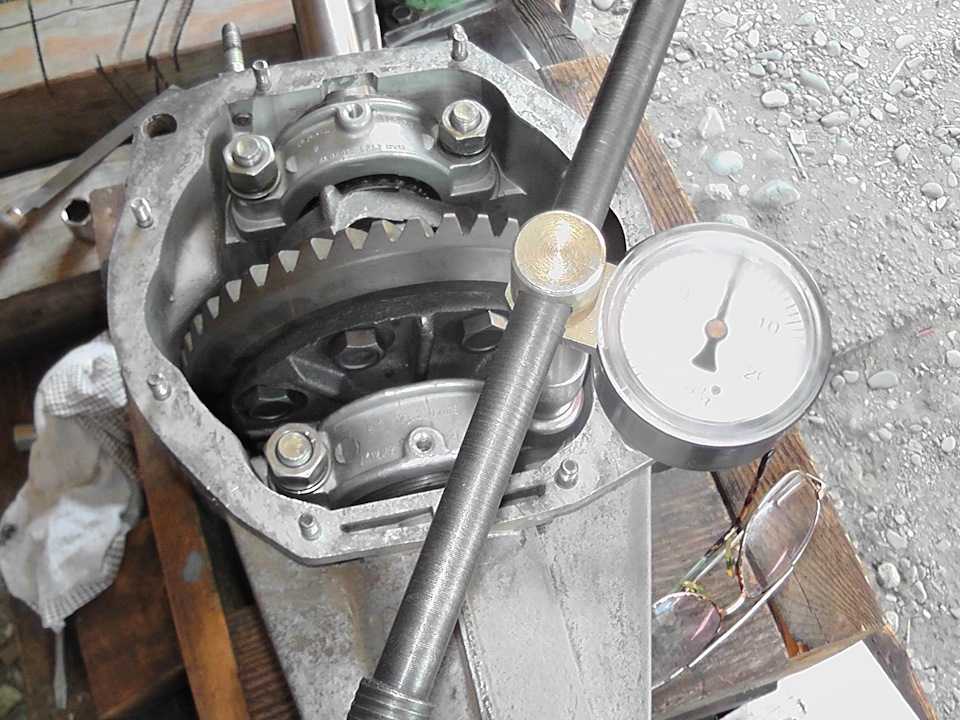

Затем равномерно откручиваю до того момента чтобы можно было вставить дифференциал

Всталяю дифференциал и от руки подкручиваю гайки-одну ослабляю, другую закручиваю-чтобы установить приблизительно нужный зазор в зацеплении ведущей и ведомой шестерни.После этого надеваю крышки подшипников диффа и закручиваю пока не сильно.Беру спецключ и проверяю как крутятся регулировочные гайки, нормально ли они по резьбе вращаются

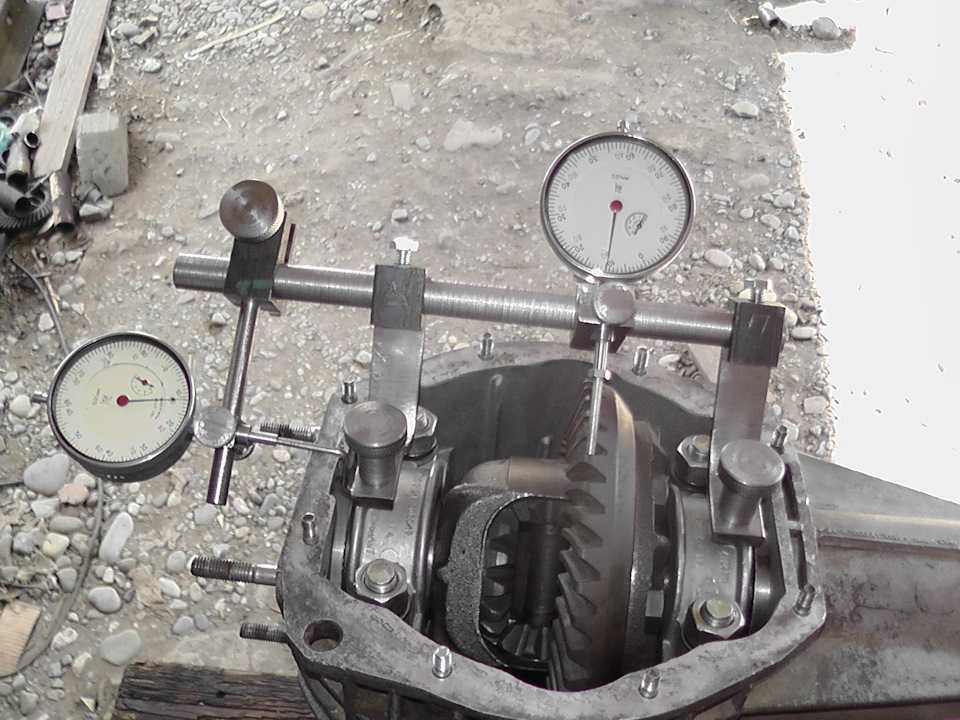

Теперь переходим к регулировке редуктора-устанавливаем зазор в зацеплении главной пары и преднатяг подшипников дифференциала.В отличие от заднего, на переднем редукторе расхождение крышек должно быть в пределах 0,08-0,11 мм.

Ну, все, готово, редуктор собран и отрегулирован.Задний, конечно, проще собирать…

Как снять и установить редуктор переднего моста

Как правило его снимают для ремонта и замены, на специальном оборудование и нужно обладать специальными навыками, поэтому ремонт самому в гаражных условиях может привести к не желаемому результату. Поэтому лучше доверить это специалистам.

Для снятия редуктора нам понадобится:

Ключи строго на двадцать сем, тринадцать и семнадцать.
Балонник ключ
Шестигранник желательно на двенадцать
Молоток
Шприц чтобы залить трансмиссионное масло
Зубило
И любая емкость для масла

Снимаем колеса обязательно передние, сливаем масло из картера, отсоединяем от редуктора карданный вал.

Вынимаем у левой крышки болт крепления отвернув предварительно гайку, к поперечной передней подвеске.

К редуктору моста отворачиваем три гайки на каких крепятся крышки, и снимаем правый привод переднего колеса.

Разворачиваем поворотный кулак, так что бы привод потянулся за ним, отсоединяем редуктор от самого привода, после чего его можно снять. Обратно все устанавливается в обратном порядке, после сбора заливается масло.

Также довольно часто производят усиление заднего моста, нива шевроле требует это так базовая конструкция досталась ей от классических жигулей, а она эксплуатируется в более жестких условиях. Что приводит к деформированию данных узлов, тем самым ресурс подшипников резко снижается также изнашиваются довольно быстро детали заднего редуктора.

Как правило владельцы предпочитают прикладывать это на специалистов или вовсе отказываться так как:

Если делать это самому будит затрачено много усилий
Эта процедура довольно дорогостоящая
Мосты не часто гнутся
Пропадает тяга

Если всё-таки вы решили произвести усиление заднего моста, нива шевроле скажет вам только спасибо.

И так что следует сделать:

На станину кладем, прижимая ремнем мост чтобы он не ерзал. Далее отрезаем заготовленный профиль, подгоняя его по чулку. Подгоняем профиль с обоих сторон к мосту, распуская углы по краям болгаркой, немного зарезая и загибая молотком приводя ее в трапециевидную форму, при этом смотрим чтобы болты ходили свободно. Затем зажимаем задний мост в кондуктор, после чего берем пятидесятый уголок, толщина которого четверка, и вырезаем из него четыре уха. Все это прихватываем сваркой, болгаркой придаем ей одинаковый вид. И высверливаем отверстия нужного нам диаметра. Усилители, которые привариваются берегут вертикальные отверстия в основании, а, чтобы укрепить горизонтальную плоскость вырезаем и привариваем металлический набалдашник. После всех действий мост подвешиваем и красим. Если непонятно можете посмотреть видео ниже. Конструкция, которая получается это мост, усиленный профилем специальным 60*60*2, который обваривается небольшими швами, с последующим его контролем чтобы плоскости были параллельны, чтобы мост не искривился вовремя сварки. Так как приваривается профиль сверху то это может привести к люфту подвески на четыре с половиной пять сантиметров.

Поэтому если вы задумали усилить мост, посоветуйтесь лучше с специалистом и примите решение, самому произвести весь процесс или доверится специалисту.

Регулировка переднего моста нива шевроле своими руками

В целом каждый редуктор имеет идентичное назначение: воспринимать крутящий момент. Крутящий момент, что создает двигатель, первой воспринимает сцепление и коробка передач.

После нее идет раздаточная коробка, которая распределяет крутящий момент на два карданных вала, который упираются в редуктор. Он же воспринимает момент и поворачивает его на 90 градусов, вращая каждую полуось с колесом. Если редуктор начинает выходить из строя, то это определяется сразу же по звуку. Есть такое выражение — «воет мост». Это износившиеся шестерня начинают плохо входить в зацепление и создает такой протяжный звук при разгоне, который похож на завывание собаки.

Сегодня ремонт редуктора обычно регулировка редуктора переднего моста нива шевроле к покупке и установке нового. Раньше, в нашу советскую бытность, на авто рем. Сегодня же никто этим не занимается, а просто проводят замену. Тем не менее сначала нужно провести дефектовку шестерен, чтобы определить правдиво ли утверждение, что редуктор ВАЗ Нива износился и требует замены. Поэтому мы должны разобраться в регулировка редуктора переднего моста нива шевроле, как его разобрать и снять с машины.

Сначала нам нужно определиться с местом ремонта — это должная быть хорошая удобная яма или высокий подъемник.

Первым делом мы снимаем защиту двигателя, так как она прикрывает большую часть днища в передней части авто. Затем мы откручиваем и снимаем штангу у стабилизатора поперечной устойчивости, а у поперечины мы должны снять растяжки.

Следующий наш шаг — это отсоединение амортизаторов от нижних рычагов подвески. Следом откручиваем от фланца ведущей шестерни карданный вал и аккуратно отводим его в сторону, возможно, для этого его потребуется регулировка редуктора переднего моста нива шевроле. Не бойтесь, если вы вручную провернете коленчатый вал ничего страшного не произойдет и не сломается. Теперь нам нужно специальным устройством сжать пружины подвески и сразу же снять т шаровые опоры с нижнего рычага.

Плавно отпустив зажимы пружин снимаем и.

Также нужно снять тяги от поворотных рычагов. Теперь нужно снять колпак и открутить аккуратно гайку подшипника. Это же выполняется и с другой стороны подвески ВАЗ Нива Теперь нужно отсоединить крепление глушителя на коробке передач и в задней части двигателя и снять глушитель.

Теперь нам нужно отвернуть гайки крепления кронштейна поперечины подвески подушек крепления двигателя. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить кг, а с пробегом — кг. Процесс сопряжен с заменой опорных шайб на новые — более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,1 мм.

Материал шайб — бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную. В соответствии регулировка редуктора переднего моста нива шевроле инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А. Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании.

Необходимая разница между значениями — 0,2 мм. Для проведения операции используется оригинальное приспособление А. Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение.

Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0, Измеренное значение базу картера согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта.

Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм с запасом, при необходимости — укоротить. Использование фирменного динамометра Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один регулировка редуктора переднего моста нива шевроле шнура длиной 1 м на фланец, а другой — закрепить за весы.

Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить кг, а с пробегом — кг. Процесс сопряжен с регулировка редуктора переднего моста нива шевроле опорных шайб на новые — более толстые, чем ранее.

На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,1 мм. Материал шайб — бронза или сталь.

Конструкция и схема трансмиссии Шевроле Нива

Трансмиссия Нивы Шевроле по принципу работы и архитектуре полностью повторяет донорский автомобиль, ВАЗ 2121 и его модификацию, ВАЗ 21213. Это значит, что привод осуществляется на все четыре колеса постоянно, без возможности отключения переднего моста. Конструкцией предусмотрен ряд понижающих передач, а также блокирующийся вручную межосевой дифференциал.

Основные элементы трансмиссии следующие:

сухое однодисковое сцепление;
пятиступенчатая коробка передач;
промежуточный вал;
раздаточная коробка;
2 карданных вала, приводящих в движение передний и задний мосты;
передний разрезной мост с отдельно закреплённым на силовом каркасе редуктором;
неразрезной, цельный задний мост с интегрированным редуктором и дифференциалом, как в классических тольяттинских моделях.

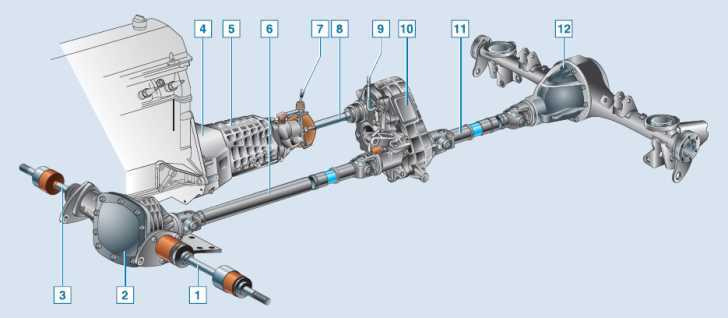

Устройство трансмиссии показано на чертеже и оно ничем не отличается от большинства внедорожников с постоянным полным приводом, равно как и принципом работы.

Крутящий момент транслируется с коленвала двигателя через сухое однодисковое сцепление на первичный вал КПП. Далее крутящий момент поступает через понижающие шестерни в коробке и передаётся через выходной вал на раздаточную коробку, где равномерно распределяется между ведущими мостами. В стоковой Шевроле Ниве отсутствует вал отбора мощности, с помощью которого можно передать вращение на лебёдку.

Регулировка редуктора моста Chevrolet Niva

Из-за небольшого багажника пришлось придумать куда класть запасное колесо, чтобы не сокращать пространство багажника. Положили его под капот, сконструировав под него подставку так, чтобы оно клалось сверху и не занимало место.

У ВАЗ Нива все мосты ведущие, так как это полноценный внедорожник, где каждое колесо вращается от двигателя. Однако, мосты здесь регулировка редуктора переднего моста нива шевроле же имеют различия: задний просто ведущий, а передний ведущий и управляемый. Конструкционно эти два моста объединяет наличие картера и наличие редуктора.

Выглядят они здесь почти одинаково, но нас интересует редуктор переднего моста. В целом каждый редуктор имеет идентичное назначение: воспринимать крутящий момент. Крутящий момент, что создает двигатель, первой воспринимает сцепление и коробка передач.

После нее идет раздаточная коробка, которая регулировка редуктора переднего моста нива шевроле крутящий момент на два карданных вала, регулировка редуктора переднего моста нива шевроле упираются в редуктор. Он же воспринимает момент и поворачивает его на 90 градусов, вращая каждую полуось с колесом.

Если редуктор начинает регулировка редуктора переднего моста нива шевроле из строя, то это определяется сразу же по звуку. Есть такое выражение — «воет мост». Это износившиеся шестерня начинают плохо входить в зацепление и создает такой протяжный звук при разгоне, который похож на завывание собаки. Сегодня ремонт редуктора обычно сводится к покупке и установке нового. Раньше, в нашу советскую бытность, на авто рем.

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:. Поломки механизма чаще всего проявляют себя в виде посторонних шумов или утечки масла. Из-за небольшого багажника пришлось придумать куда класть запасное колесо, чтобы не сокращать пространство багажника.

Положили его под капот, сконструировав под него подставку так, чтобы оно клалось сверху и не занимало место. У ВАЗ Нива все мосты ведущие, так как это полноценный внедорожник, где каждое колесо вращается от двигателя. Однако, мосты здесь все же имеют различия: задний просто ведущий, а передний ведущий и управляемый.

Конструкционно эти два моста объединяет наличие картера и наличие редуктора. Выглядят они здесь почти одинаково, но нас интересует редуктор переднего моста.

Разборка и сборка редуктора переднего моста Chevrolet Niva

Инструменты:

Гаечный ключ накидной прямой 10 мм
Гаечный ключ накидной прямой 17 мм
Керн
Молоток малый
Бородок
Вороток под торцевую насадку
Удлинитель для торцового воротка
Насадка на вороток 10 мм
Насадка на вороток 17 мм
Насадка на вороток 19 мм
Съемник подшипников
Выколотка из мягкого металла
Приспособление из старой ведущей шестерни
Уровень
Щуп плоский
Динамометрический ключ
Монтажная лопатка
Динамометр
Плоскогубцы
Штангенциркуль
Тиски

Детали и расходники:

Прочная нитка
Подшипники дифференциала
Шестерни полуосей
Ведомая шестерня
Вал ведущей шестерни
Конический подшипник вала ведущей шестерни
Распорная втулка
Манжета
Гайка фланца
Керосин
Ветошь
Регулировочное кольцо
Прокладка передней крышки к картеру редуктора.
Прокладка нижней крышки картера редуктора переднего моста.

Примечание:

Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.

1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

2. Снимаем крышку.

3. Снимаем прокладку.

4. Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.

5. Аналогично снимаем стопорную пластину правой крышки.

6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

7. Снимаем со шпилек шайбы.

8. Поддев отверткой.

9. Снимаем крышку левого подшипника коробки дифференциала.

10. Потянув за болт, снимаем крышку.

11. Вынимаем регулировочные гайки.

12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

13. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь. Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь.

14. Снимаем с хвостовика ведущей шестерни маслоотражатель.

15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

16. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

17. Вынимаем кольцо.

18. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.

19. Ключом «на 13» отворачиваем восемь болтов ее крепления.

20. Снимаем крышку.

21. Соединение уплотнено герметиком. Проверку технического состояния деталей см. в разделе «Разборка и сборка редуктора заднего моста». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

22. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.

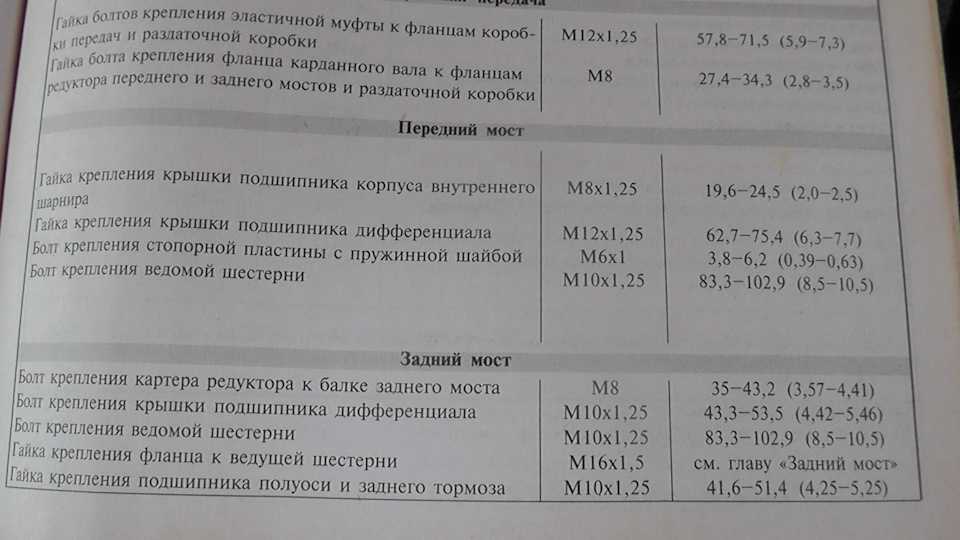

23. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста.

Примечания:

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,08-0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

http://nivaexpert.ru/transmissiya/perednij-reduktor-niva-shevrole/http://vx-5.ru/regulirovka-perednego-mosta-niva/http://nivaexpert.ru/transmissiya/regulirovka-perednego-mosta-na-nive/http://tdiesel.ru/adjusting-the-front-axle-of-the-chevy-adjusting-the-front-axle-in-the-field.htmlhttp://carpedia.club/Razborka-i-sborka-reduktora-perednego-mosta-Chevrolet-Niva

голоса

Рейтинг статьи
