Ремонт двигателя 406 Газель

Моторы ЗМЗ 406 на «Газели» – карбюраторные, с электронной системой зажигания. По сравнению с ЗМЗ 402 эти двигатели «прижились» на коммерческом авто лучше, но проблема с системой охлаждения здесь тоже не решена. Водители «Газелей» стараются принять все меры, чтобы избежать перегрева, одно из таких решений – установка более объемного трехрядного радиатора охлаждения.

Двигатель ЗМЗ 4063.10 обладает большим ресурсом, до капитального ремонта при нормальной эксплуатации (без перегрева) мотор может легко проходить 250-300 тыс. км. Текущий ремонт ДВС также требуется, в основном приходится менять:

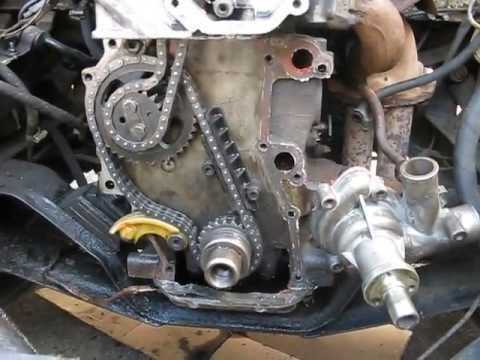

• цепи ГРМ, их обычно хватает на 70-80 тыс. км, меняются комплектом – две цепи, башмаки, успокоители, звездочки;
• поршневые кольца, часто требуется замена примерно на 150 тыс. км.

Если мотор перегревается, головку блоку не просто коробит, она совсем выходит из строя. Покупать новую ГБЦ дорого, поэтому перегрева нужно старательно избегать. Есть еще одна болезнь этих моторов, но ее нельзя назвать серьезной – почти постоянно «сопливится» масло из под клапанной крышки. При замене прокладки на какое-то время масло перестает подтекать, но ненадолго. Ремонт двигателя на Газели с 406-ым силовым агрегатом часто делают в автосервисах, не все водители могут выполнить работы своими руками – ДВС имеет более сложную конструкцию.

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

• Обладал хорошей динамикой и мощностью;
• Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Регулировка клапанов УАЗ

Периодичность регулировки клапанов

Периодичность, с которой должна производиться регулировка клапанов УАЗ составляет 30-40 тысяч километров пробега. После проведения регулировочных работ двигатель начинает работать более равномерно, возрастает приёмистость. Это связано с тем, что увеличивается период открытия клапанов, подача топлива в камеру сгорания и выброс отработавших газов становится равномерным во всех цилиндрах, снижается сопротивление, с которым топливо поступает в камеру сгорания, это повышает коэффициент полезного действия двигателя, что естественно влияет на увеличение мощности.

Зазоры регулировки клапанов

Зазоры между штоком клапана и коромыслом должны соответствовать на впускных клапанах0.35 мм, на выпускных 0.40мм. Регулировка производится на холодном двигателе.

Как определить ВМТ в момент сжатия

Регулировка клапанов УАЗ, начинается с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение, На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно.Потому что данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.

При включённом зажигании на свече первого цилиндра проскочит искра. Определить положение поршня в ВМТ в момент сжатия можно и простым дедовским способом. Для этого необходимо вывернуть свечу и заткнуть отверстие пробкой сделанной из бумаги. При подведении поршня в ВМТ пробку выбьет. Использовав один из этих способов мы, определяем момент сжатия топлива, а точное положение ВМТ определяем при помощи метки на шкиву.

Регулировка клапанов

Теперь мы можем приступить к регулировке клапанов первого цилиндра. Для того отпускаем стопорные гайки регулировочных винтов впускного и выпускного клапанов. Между штоком клапана и коромыслом впускного клапана устанавливаем щуп размером0,35 мм, затягиваем регулировочный винт таким образом, чтобы коромысло прижало щуп и при этом не надавило на шток клапана. Щуп должен двигаться между коромыслом и штоком с небольшим усилием.

Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.

После затяжки обязательно проверяем, чтобы щуп не оказался зажат и повторюсь, двигался с небольшим усилием. Так же регулируем зазор на выпускном клапане, но уже применяем щуп размером 0.40 мм.

Порядок регулировки клапанов

Цилиндры на УАЗ 469 работают в следующем порядке

После первого цилиндра регулируем клапана второго цилиндра. Для этого проворачиваем коленчатый вал на половину оборота. Но нам необходимо точное положение поршня в ВМТ. Советую долго не думать а выкрутить свечу. И, вставив в цилиндр отвёртку, подвести поршень в ВМТ. лучше способа я не знаю.

Многие устанавливаю поршень в ВМТ по искре. Но это положение поршня не является верхней мертвой точкой. Потому что зажигание установлено с опережением и в момент проскакивания искры поршень ещё не дошёл до верхней мертвой точки. Да строгое положение поршня в ВМТ при регулировке вовсе не обязательно. Но где гарантия, что зажигание стоит правильно. Или при прокручивании коленчатого вала вы не проскочили требуемое положение. Следовательно лучше потратить немного больше времени выставить всё точно. Так как на этом отразится дальнейшая работа двигателя.

Таким же образом регулируем клапана четвертого цилиндра. Здесь уже положение поршня можно выставить по метке на шкиву, и провернув, коленчатый вал на пол оборота регулируем клапана третьего цилиндра.

Источник

Капремонт 406 двигателя

Ремонт любого двигателя достаточно сложный и трудоемкий процесс, однако при наличии некоторого опыта, его возможно осуществить самому, без посещения автосервиса. В этой статье мы познакомим вас с ремонтом 406 двигателя (видео).

Разборка двигателя

В первую очередь нужно подобрать и разложить возле себя все необходимые инструменты, поиски нужных ключей во время ремонта лишь съест драгоценное время. Поэтому все головки, воротки, динамометрический ключ, шестигранники, оправка должны быть заранее вами приготовлены. Учтите, что понадобится головка на 36, чтобы расправиться с передним шкивом КВ, а также рассухариватель клапанов для 406 двигателя. Помните о том, что рассухаривтель 406 двигателя особенный, так как при прямом расположении двигателя, его клапаны находятся под углом.

Перед разбором двигателя приготовьте достаточно большое пространство для того, чтобы укладывать детали по порядку. Если места не хватает, то помечайте детали любым удобным способом.

После подготовки рабочего места, приступайте к разборке. Сначала откройте капот и открутите четыре болта на креплении, после чего капот можно будет снять. Удалите охлаждающую жидкость из системы охлаждения, слейте масло из картера и коробки передач, снимите аккумулятор. Далее разбирать можно как вашей душе угодно. Обычно моторный отсек полностью освобождают от всех деталей, оставляя блок с поршневой группой и насос гидроусилителя.

Когда разборка окончена, отмойте свой двигатель, обычно для этого используется бензин или керосин

Стоит уделить внимание проводам, нет ли каких повреждений. После чистки и проверки на повреждения, решаем, нужна ли расточка

Лучше отвезти какому-нибудь умельцу, который не возьмет с вас много денег, чем тратиться в дорогих автосервисах на ремонте 406 двигателя (видео).

Обязательно купите коренные и шатунные вкладыши, даже если не стали шлифовать шейки коленчатого вала.

Сборка двигателя

Самое главное при сборке – работать чистыми инструментами и руками, дабы не убить потраченные на ремонт время и силы. Если какие-то болты или гайки имеют сорванную резьбу – покупаем и устанавливаем новые. Затягиваем крепко, но без геройства. Сорвав резьбу, вы наживете себе много проблем. Уплотните герметиком прокладки, многие советуют для ремонта 406 двигателя (видео) герметик фирмы ABRO. Под прокладками часто обезжиривают поверхность ацетоном, чтобы при работе в двигателе не было подтеков.

Блок цилиндров кладем вверх дном, укрепляем коренные вкладыши с отверстиями. На опору помещаем упорные полукольца коленчатого вала.

Укладываем коленчатый вал и закрываем крышками. Главное не перепутайте крышки местами, устанавливайте их по нумерации. Динамометрическим ключом закручиваем крышки.

Коленвал должен крутиться с легкостью, без лишних усилий. Если этого не происходит, то разбирайте его заново, что-то пошло не так. Может быть некачественная расточка.

После этого установите задний сальник и прикручивайте маховик. Помните, что маховик можно установить лишь в одном положении, для этого существует установочный штифт. Далее установка привода масляного насоса, предварительно покрыв шестерни моторным маслом.

Когда вы приступите к установке успокоителя нижней цепи не забудьте о том, что метки на звездочках коленвала и промежуточного вала должны совпадать с метками на блоке цилиндров. Верхнюю цепь подтяните к кронштейну генератора, установите поддон и усилитель картера, картер, стартер, насос охлаждающей жидкости, генератор. То есть все детали устанавливаются в обратном от разборки порядке.

Ремонт 406 двигателя (видео) процесс нелегкий и долгий, однако для настоящего автолюбителя в нем нет ничего страшного.

Как отремонтировать головку блока цилиндров двигателя ЗМЗ-405, ЗМЗ-406

Ремонт головки блока цилиндров производим при общем ремонте двигателя и при замене прокладки ГБЦ.

Очень важно сделать ремонт головки после того, как перегрели мотор. Во время перегрева могут возникнуть дефекты, которые визуально можно не увидеть

Во время перегрева могут возникнуть дефекты, которые визуально можно не увидеть.

Поэтому нужно тщательно проделать все операции по ремонту головки цилиндров. Во многом от этого зависит работа двигателя. И это избавит от лишней работы и затрат.

Хорошо отремонтированная головка – это 50% хорошей работы двигателя.

Снятие головки блока цилиндров смотрим в статье – «Замена прокладки головки блока цилиндров».

Разборка

1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.

Снять прокладки выпускного коллектора.

Отвернуть болт 3 и снять датчик 4 фазы.

Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.

Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.

Снять прокладку ресивера.

3. Отвернуть гайки 1 и снять впускную трубу 2 вместе с форсунками и топливопроводом (на фото не показаны).

Снять прокладку впускной трубы.

4. Отвернуть болты 1 и снять заднюю крышку 2 головки блока.

Снять прокладку крышки.

5. Вынуть гидротолкатели 1 клапанов. Гидротолкатели удобнее вынимать с помощью магнита или присоски.

Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.

Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.

Если конструкцией съемника не предусмотрен упор клапана, подкладываем под него подходящий упор.

Сжимаем пружины рассухаривателем.

Чтобы тарелка пружин легче сошла с сухарей, можно нанести легкий удар молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Очистка поршней и цилиндров

При ремонте двигателя ЗМЗ 405 очистка поршней и цилиндров является одним из важных этапов. На этом этапе удаляются накопления сажи, масляных отложений и других загрязнений, которые могут негативно влиять на работу двигателя.

Для очистки поршней и цилиндров требуется использовать специальные средства и инструменты:

Средства для очистки поршней: существуют различные спреи и жидкости, предназначенные специально для очистки поршней

Они могут содержать растворители и агрессивные вещества, поэтому необходимо соблюдать меры предосторожности и инструкции производителя.

Металлическая щетка: используется для удаления отложений с поверхности поршней и цилиндров
Важно не повредить металлическую поверхность, поэтому рекомендуется использовать мягкую щетку и аккуратно удалять загрязнения.

Набор для шлифовки поршневых колец: набор содержит специальные инструменты для удаления небольших повреждений и регулировки зазоров между поршневыми кольцами и цилиндрами.. Шаги очистки поршней и цилиндров:

Шаги очистки поршней и цилиндров:

1. Снимите поршни с двигателя и расположите их на чистой поверхности. Не перепутайте порядок поршней, чтобы потом правильно установить их обратно.
2. Используя металлическую щетку или средство для очистки поршней, удалите накопившиеся отложения и загрязнения с поверхности поршней.
3. Очистите цилиндры с помощью металлической щетки и средства для очистки поршней. Удалите все отложения и обеспечьте чистую поверхность цилиндров.
4. Проверьте состояние поршневых колец. Если они изношены или повреждены, замените их новыми.
5. Используя набор для шлифовки поршневых колец, отрегулируйте зазоры между кольцами и цилиндрами. Следуйте инструкциям производителя набора.

После проведения всех этапов очистки поршней и цилиндров убедитесь, что они чистые и готовы к дальнейшему монтажу. Не забывайте соблюдать все рекомендации и использовать необходимые инструменты и средства для очистки.

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402. Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона. Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.

Устройство двигателя УМЗ 4216

Прототипом движка Ульяновского моторного завода является мотор ЗМЗ-21 – он имеет принципиально такую же конструкцию:

• алюминиевый блок цилиндров;
• верхнее расположение клапанов;
• шестеренчатый привод газораспределительного механизма;
• алюминиевые штанги;
• нижнее расположение распредвала;
• два клапана на цилиндр.

Похожую конфигурацию имеет даже масляный картер – он тоже стальной, штампованный, с выемками спереди и сзади.

Так же как и на ЗМЗ-21, на ульяновском движке поршни с шатунами соединяются с помощью «плавающих» поршневых пальцев – посадка поршней производится на «холодную», в верхних втулках шатунов запрессовываются медные (бронзовые) втулки.

На всех двигателях УМЗ с диаметром цилиндров 92 мм в блок цилиндров (БЦ) устанавливаются «мокрые», съемные гильзы. В блок с диаметром поршней 100 мм (модели УМЗ 4215, 4213 и 4216) гильзы запрессовываются на специальном оборудовании, и при ремонте выпрессовать их не получится, поэтому при значительном износе цилиндров требуется замена БЦ.

Двигатель 4216 состоит из следующих деталей:

• алюминиевого блока цилиндров, в который запрессованы четыре чугунные гильзы;
• головки блока из алюминия (4 камеры сгорания, в каждой по 2 клапана), сверху ГБЦ крепится ось коромысел;
• коленчатого вала с коренными (5 опор) и шатунными шейками (4 шейки);
• одномассового маховика с зубчатым венцом;
• поршней с поршневыми пальцами и кольцами, на каждом поршне по два компрессионных и одному маслосъемному кольцу;
• шатунов;
• масляного насоса;
• штанг и толкателей;
• коренных и шатунных вкладышей;
• сальников, прокладок;
• ступицы и шкива коленвала;
• металлической шестерни коленвала и текстолитовой шестерни распредвала.

Газораспределительный механизм (распредвал) приводится в действие от коленчатого вала через пару шестерен. Кулачки распредвала через толкатели и штанги поднимают и опускают коромысла, которые в свою очередь нажимают на впускные и выпускные клапана. За счет клапанов происходит наполнение цилиндров топливовоздушной смесью, происходит рабочий цикл двигателя.

На автомобиле «Газель Бизнес» двигатель УМЗ 4216 оснащается электронной системой управления, в которую входит:

• блок управления МИКАС;
• модуль зажигания;
• высоковольтные провода с наконечниками;
• датчики – дроссельной заслонки, к/вала и р/вала, абсолютного давления, детонации;
• электропроводка;
• регулятор холостого хода;
• топливные форсунки.

Порядок разборки и снятия двигателя

Прежде всего, подготовьте площадку для дальнейшего раскладывания всех элементов. Места должно быть столько, чтобы вы могли удобно разложить детали по порядку – так обратная сборка мотора пройдет гораздо быстрее и проще. При отсутствии достаточного пространства, помечайте элементы любым другим подходящим способом. Провода отмечайте и снимайте аналогичным образом.
Снимите капот и демонтируйте панель стеклоочистителя (так будет удобнее). Для защиты передних крыльев от повреждений, укройте эти элементы подходящим материалом. Разбирать можете в любой удобной для вас последовательности. К примеру, чтобы двигатель было максимально легко вынуть из моторного отсека, можете снять почти все имеющиеся навесные детали. Большинство мастеров предпочитает выполнять разборку, пока не остается лишь блок с поршневой. В отстыковывании насоса гидроусилителя от шлангов необходимости нет – достаточно попросту подвязать его или куда-то положить.
Вынув мотор, осмотрите пространство под капотом на предмет повреждений и загрязнений. Вымойте все как можно тщательнее при помощи металлической щетки и керосина либо бензина.

Измерьте чистый блок и коленвал. Может появиться необходимость в расточке. Если вы не имеете соответствующих навыков, лучше отвезите элементы на завод или в специализированную мастерскую – там все проверят и расточат на совесть. Заодно можете отдать спецам маховик и корзинку сцепления. В мастерской проверят маховик на биение и, если это будет нужно, выполнят его торцовку в месте прилегания диска сцепления, после чего сбалансируют в комплексе с корзиной и коленвалом. Для наших любимых ГАЗов такой сервис является очень даже полезным и необходимым.
Купите шатунные и коренные вкладыши, кольца и поршни по размерам. Забрав детали с расточки, еще раз промойте их и продуйте. Вооружившись 14-м шестигранником, отвинтите заглушки грязеуловителей, тщательно все там вычистите, после чего верните заглушки обратно. Если не получается открутить заглушки блока и головки (по размерам для них подходит 8-й шестигранник), не пытайтесь сделать это, прилагая большие усилия – можете повредить резьбу. В такой ситуации достаточно продуть по масляным каналам.

Важно

чтобы глухие резьбовые отверстия были полностью освобождены от тосола, масла и различных загрязнений.
Обязательно проверьте головку блока цилиндра в отношении особенностей ее прилегания непосредственно к блоку, состояние направляющих и клапанов, замените маслосъемные колпачки. Притирать все имеющиеся клапаны (а их здесь аж 16) – задача не самая веселая. Чтобы облегчить себе участь, можете отвезти головку на завод или в специализированую мастерскую.
После завершения всех вышеописанных мероприятий, можете приступать к сборке 406 двигателя.

Неисправности двигателя УМЗ 4216

Ресурс мотора 4216, заявленный заводом-изготовителем – 250 тыс. км, но нередко движки выходят из строя раньше положенного срока. Часто возникающие проблемы ДВС:

• подтекание моторного масла;
• повышенный угар масла через поршневые кольца:
• стук клапанов, который порой трудно устранить;
• перегрев;
• отказ различных датчиков.

Различные поломки преждевременно могут возникать по разным причинам:

• водителем нарушаются условия эксплуатации – мотор перегревается вследствие перегруза;
• не соблюдаются нормы технического обслуживания;
• автомобиль эксплуатируется в тяжелых дорожных условиях.

К сожалению, в двигателях УМЗ нередко встречается брак, но от этого не застрахованы и моторы ЗМЗ. Если двигатель 4216 троит (дергается), причиной неисправности может быть как сам двигатель, так и поломки в ЭСУД. Чтобы определить причину возникновения дефекта, необходимо провести диагностику ДВС.

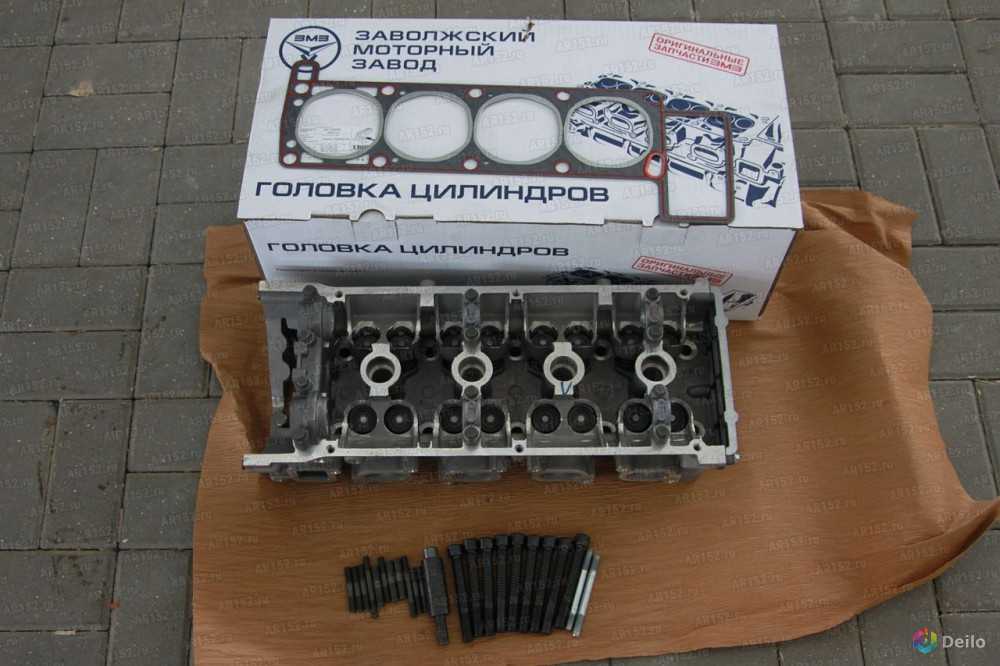

ЗМЗ-406.Разборка и ремонт головки блока цилиндров

Извлекаем гидротолкатели (см. Замена гидротолкателей).
Кладем головку на верстак.

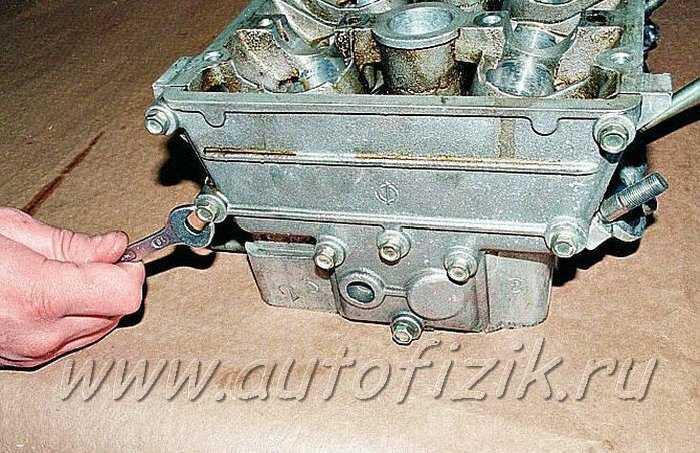

Ключом «на 10» отворачиваем восемь болтов…

…и снимаем заднюю крышку головки блока цилиндров с прокладкой.

Если конструкцией съемника не предусмотрен упор клапана, подкладываем под него подходящий упор.

Сжимаем пружины рассухаривателем. Чтобы тарелка пружин легче сошла с сухарей, можно нанести легкий удар молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок…

…и снимаем опорную шайбу.

Переворачиваем головку блока цилиндров и вынимаем клапан, пометив место его установки, для того, чтобы при последующей сборке клапан встал на свое прежнее место. Аналогично снимаем и помечаем остальные клапаны.
Шестигранным ключом «на 8» выворачиваем заглушки масляных каналов.

Очистив привалочную плоскость головки, проверяем качество прилегания головки к блоку лекальной линейкой.

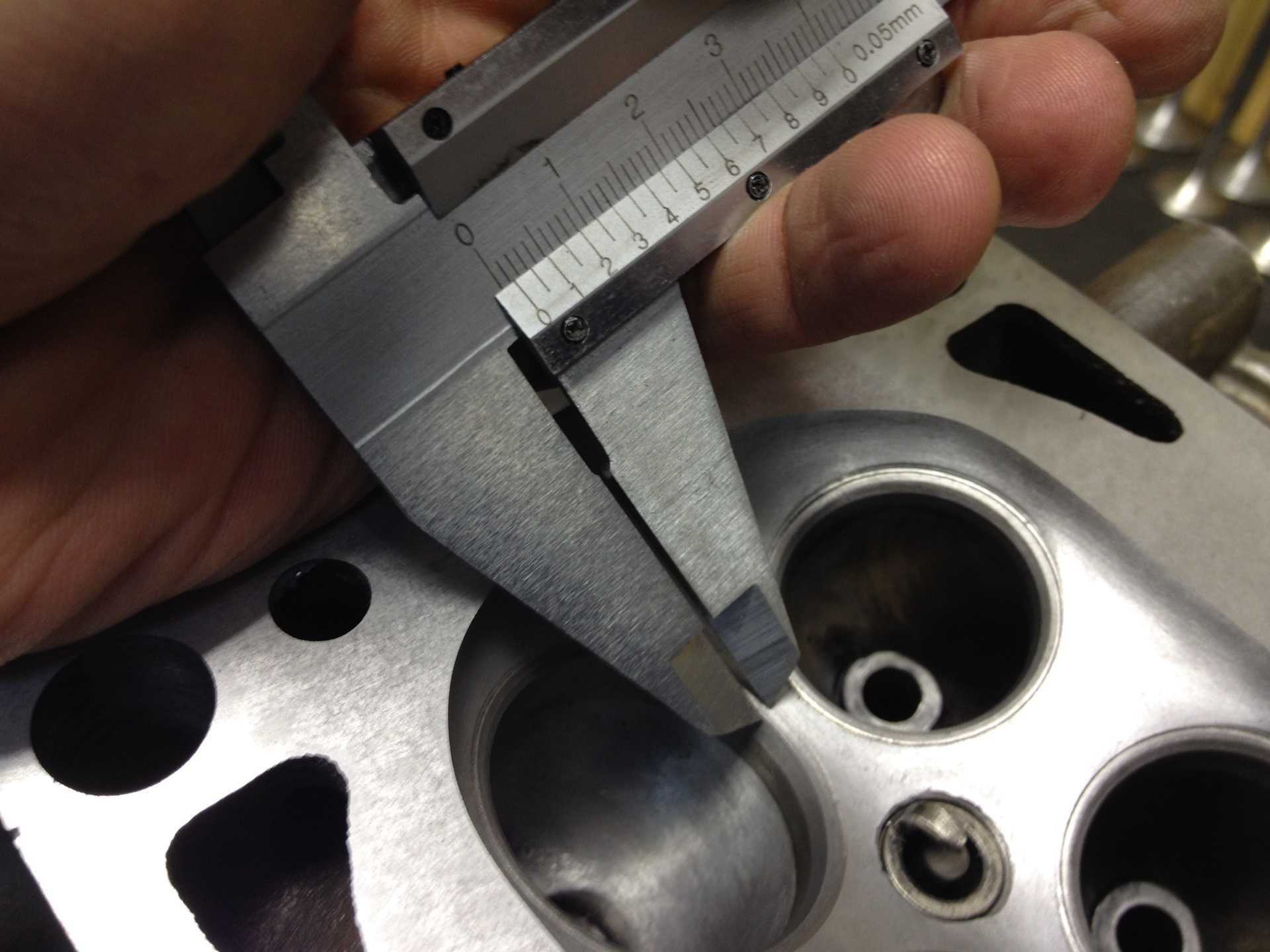

При деформации свыше 0,05 мм плоскостность необходимо восстановить механической обработкой, однако, если неплоскостность превышает 0,1 мм – головка не ремонтопригодна.
Керосином или дизельным топливом промываем головку, очищаем масляные каналы от отложений. Затем вытираем поверхности чистой ветошью и продуваем каналы сжатым воздухом. Устанавливаем на место заглушки масляных каналов.
Устанавливаем клапаны в последовательности, обратной снятию, заменив старые маслоотражательные колпачки на новые.

2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту mikushkin5@gmail.com

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:Forty@hotmail.ru

Последующие операции по сборке двигателя

Установить и закрепить переднюю крышку головки цилиндров с прокладкой.

Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.

Запрессовать трубку стержневого указателя уровня масла и установить указатель. Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».

Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.

Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.

Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.

Надеть на трубку забора воды скобу. Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора. Закрепить скобу затяжкой гайки и затянуть хомут шланга.

Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».

Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.

Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.

Установить патрубок отбора охлаждающей жидкости с прокладкой. Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».

Установить и закрепить впускную трубу с прокладкой к головке цилиндров.

Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.

Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.

Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.

Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами. Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.

Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.

В качестве оправки можно использовать первичный вал КПП.

Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6…24,5 Нм (2,0…2,5 кгсм).

Установить палец вилки выключения сцепления и шпильки в картер сцепления.

Установить картер сцепления с кронштейном подъема двигателя на установочные штифты блока цилиндров и закрепить к блоку цилиндров болтами.

Снять двигатель со стенда.

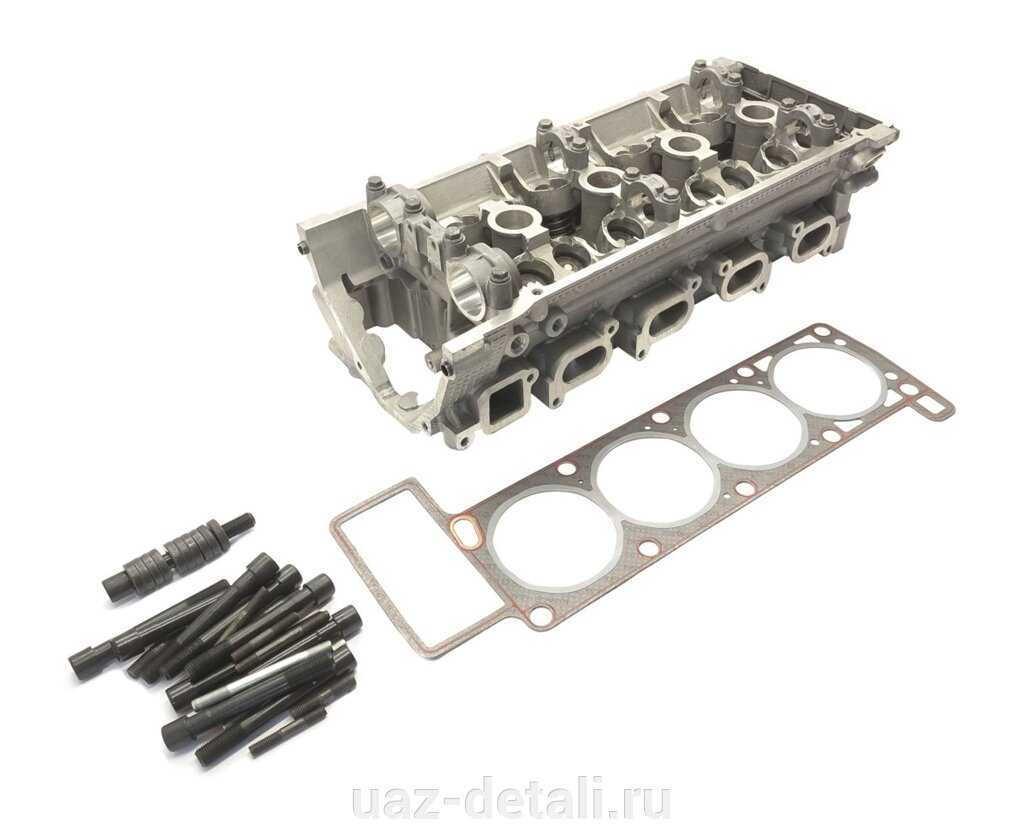

Ремонт головки блока цилиндров ЗМЗ-405, ЗМЗ-406

Ремонт головки блока цилиндров производим при общем ремонте двигателя и при замене прокладки ГБЦ.

Очень важно сделать ремонт головки после того, как перегрели мотор. Во время перегрева могут возникнуть дефекты, которые визуально можно не увидеть

Поэтому нужно тщательно проделать все операции по ремонту головки цилиндров. Во многом от этого зависит работа двигателя. И это избавит от лишней работы и затрат.

Снятие головки блока цилиндров смотрим в статье – «Замена прокладки головки блока цилиндров».

Разборка

1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.

Снять прокладки выпускного коллектора.

Отвернуть болт 3 и снять датчик 4 фазы.

Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.

Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.

Снять прокладку ресивера.

3. Отвернуть гайки 1 и снять впускную трубу 2 вместе с форсунками и топливопроводом (на фото не показаны).

Снять прокладку впускной трубы.

4. Отвернуть болты 1

и снять заднюю крышку 2 головки блока.

Снять прокладку крышки

5. Вынуть гидротолкатели 1 клапанов. Гидротолкатели удобнее вынимать с помощью магнита или присоски

Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.

Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.

Если конструкцией съемника не предусмотрен упор клапана, подкладываем под него подходящий упор.

Сжимаем пружины рассухаривателем.

Чтобы тарелка пружин легче сошла с сухарей, можно нанести легкий удар молотком по упорной сошке рассухаривателя.

Пинцетом вынимаем два сухаря и плавно отпускаем пружины.

Снимаем верхнюю тарелку и две пружины клапана.

Съемником удаляем маслоотражательный колпачок…

Подцепить отверткой и вынуть опорную шайбу 1 пружин клапанов.

Переворачиваем головку блока цилиндров и вынимаем клапан, пометив место его установки, для того, чтобы при последующей сборке клапан встал на свое прежнее место.

Аналогично снимаем и помечаем остальные клапаны.

Изношенные направляющие втулки клапанов выпрессовываем оправкой

Шестигранным ключом “ на 8 ” выворачиваем заглушки масляных каналов
