Разборка, дефектовка и замена распредвала на ваз 2106

Действия по замене распредвала на Lada 2114

Предупреждаем, что действия описанные ниже, подразумевают вмешательство в ключевые системы автомобиля. Игнорирование предложенного алгоритма и сопутствующих рекомендаций приведет к необратимым последствиям — в частности, к выходу из строя ДВС. Если Вы не уверены в своих силах, то лучше обратитесь за квалифицированной помощью профессиональных автомехаников. Изложенный ниже материал ориентирован на опытных автолюбителей, которые разбираются в устройстве автомобиля.

Для работ по замене сальников распредвала Ваз 2114 или непосредственно самого распределительного вала автовладельцу понадобятся:

• Набор ключей: накидные, рожковые, торцевые головки — все пойдет в ход;
• Тара под крепеж и мелки детали;
• Набор отверток;
• Герметик;
• Ключ-динамометр (рисунок ниже).

Алгоритм ремонтных работ:

1. Демонтируем шкив распредвала;
2. Вытаскиваем шпонку шкива из паза распределительного вала;
3. Откручиваем гайку крепления системы газораспределения;
4. Демонтируем гайки крепления кронштейна к тросу;
5. Демонтируем шланги отвода картерных газов, предварительно ослабив хомутики;
6. Демонтируем крышку клапанов двигателя, свинтив гайки;
7. Снимаем прокладку под крышкой;
8. Откручиваем болты и гайки и после этого снимаем заглушку;
9. Откручиваются гайки корпуса подшипников распределительного вала. Ни в коем случае нельзя откручивать гайку сразу — их нужно ослаблять постепенно, дабы избежать излома крепежа и уменьшить натяжение пружин. Делаем так: ослабили незначительно одну гайку — перешли к другой. И так продолжаем, пока не открутим все десять штук.
10. Убираем корпус распредвала и отводим от головки блока цилиндров крышку привода ремня ГРМ;
11. Снимаем распредвал;
12. Извлекаем сальник распредвала;
13. Перед установкой новой детали зачищаем полость вала от нагара, остатков смазки и герметика. Также нужно очистить соприкасающиеся элементы головки блока цилиндров и подшипников;
14. Наносим свежую смазку на опоры распредвала и «кулачки»;
15. Укладываем вал в опоры ГБЦ. Кулачки 1-го цилиндра должны быть направлены вверх;
16. Наносим свежий герметик на места соприкосновения ГБЦ и подшипников;
17. Ставим крышку корпуса головки блока цилиндров и закручиваем гайки в несколько кругов, постепенно усиливая натяжение пружин и прилегание подшипников к ГБЦ;
18. Итоговая степень затяжки гаек не должна превышать значения в 2,2 кг/см;
19. Вытираем проступившие излишки герметика и устанавливаем сальник;
20. Устанавливаем ременной привод и зубчатый шкив;
21. Вращаем коленвал по часовой стрелке до совпадения установочных меток на шкиве коленвала и тыльной крышке привода ремня ГРМ;
22. Вращаем коленвал так, чтобы шкив распредвала «шагнул» приблизительно на 2-3 зубца;
23. Измеряем зазоры 1-го и 3-го кулачков. Зазор для впускных клапанов — 0,2 мм, для выпускных — 0,35 мм.
24. Замена распредвала на «четырнадцатой» завершена.

Разумеется, для выполнения описанных манипуляций требуется демонтаж ДВС. Проводите работы в сухом и хорошо освещенном гаражном боксе. После замены распредвала обязательно залейте новое масло в ДВС. Смазка должна быть новой вне зависимости от сроков предыдущей замены.

Если после проведенных работ мотор стал работать ровнее, нормализовался расход топлива, исчезли посторонние шумы и вибрации, то ремонтный комплекс завершен успешно. Новый распределительный вал при бережной эксплуатации прослужит не менее 80 000 км.

Если у Вас остались вопросы о процедуре замены распредвала ваз 2114 8 клапанов, то ознакомьтесь с полезным тематическим видео

Начало проведения работ

Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.

Основные функции распределительного вала

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются. Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают. Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Снимаем распределительный вал

Во время замены распредвала двигатель должен быть холодный. Вам потребуются:

• Новый распредвал;
• Комплект рычагов с болтами;
• Гаечные ключи на 7, 8, 10, 13, 17 и 24;
• Маленькая и большая отвёртка;
• 3 запасные пружины рычагов;
• Рейка;
• Прокладка клапанной крышки;
• Динамометрический ключ

1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
3. Снимите крышку блока цилиндров.
4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
5. Демонтируйте прокладку.
6. Отогните шайбу звёздочки распределительного вала зубилом.
7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
8. Снимите натяжитель.
9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
10. Выкрутите гайки и вытащите распредвал.

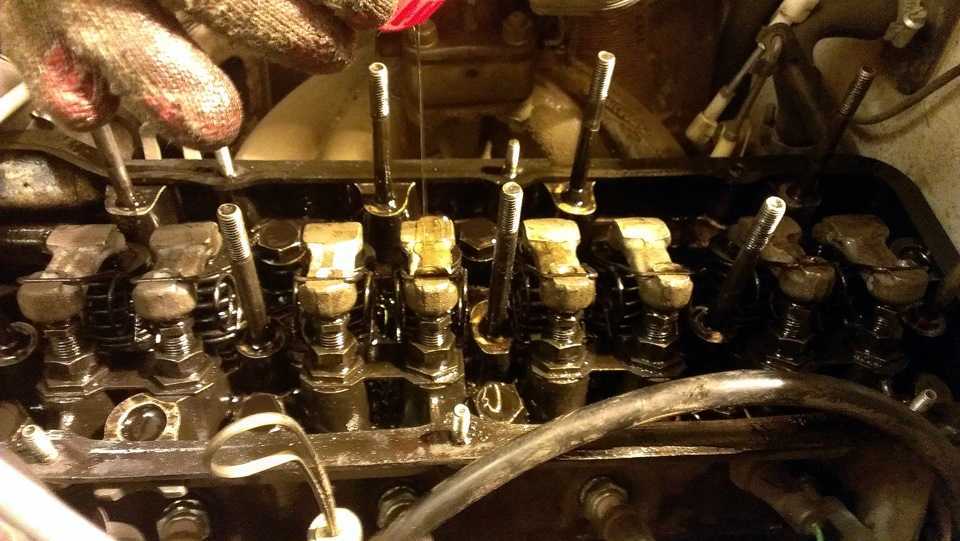

11. Снимите рокера, болты и пружины.

Снимаем распределительный вал

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются.

Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают.Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Во время замены распредвала двигатель должен быть холодный.Вам потребуются:

• Новый распредвал;
• Комплект рычагов с болтами;
• Гаечные ключи на 7, 8, 10, 13, 17 и 24;
• Маленькая и большая отвёртка;
• 3 запасные пружины рычагов;
• Рейка;
• Прокладка клапанной крышки;
• Динамометрический ключ

1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
3. Снимите крышку блока цилиндров.
4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
5. Демонтируйте прокладку.
6. Отогните шайбу звёздочки распределительного вала зубилом.
7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
8. Снимите натяжитель.
9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
10. Выкрутите гайки и вытащите распредвал.
11. Снимите рокера, болты и пружины.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия

Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

“Trade in” или меняем авто “ключ в ключ”

Услуга “Trade in” подразумевает продажу автомобиля с пробегом, вырученные средства с которой идут в счет оплаты новой модели. Таким способом владельцу остается заплатить фиксированную сумму для того, чтобы пересесть в новое транспортное средство.

Обмен автомобилей “ключ в ключ” отличается от предыдущей услуги тем, что владелец меняет свой автомобиль на подходящую б/у модель при условии соответствующей доплаты.

Эти два относительно новых способа покупки автомобилей исключают риск мошенничества, который распространен в случае, если авто продается “с рук” на рынке. Сделки оформляются ведущими авто компаниями в соответствии с действующим законодательством РФ.

Что такое и для чего предназначен датчик распредвала

Необходимо вовремя реагировать на изменения в процессе эксплуатации. А они обязательно будут. Настройка распредвала, для достижения нужных вам параметров, будет происходить и в процессе эксплуатации двигателя. И в помощь нам существует такое устройство, как датчик Холла (датчик положения распредвала или датчик фаз газораспределения).

Конструктивные особенности разных типов двигателей, могут предполагать разные места размещения датчика распредвала на двигателе. Но, принцип его действия неизменен. Кроме того, датчик распредвала функционально, имеет связь с датчиком частоты частоты вращения коленвала.

Принцип действия датчика распредвала устроен на эффекте Холла – изменение напряжения в полупроводнике, в момент изменения пересекающего его магнитного поля. В самом датчике расположен магнит.

Металлическиё зуб (репер) производит замыкание магнитного зазора и меняет магнитное поле. Сам репер располагается на зубчатом колесе распредвала (как вариант, на задающем диске расположенном на распредвале).

Установка датчика распредвала предполагает его связь с системой управления двигателя. Основываясь на сигналах датчика Холла, ЭБУ двигателя считывает расположение поршня первого цилиндра в ВМТ такта и обеспечивает впрыск и зажигание смеси.

Причины и виды неисправностей

Вал ГРМ на протяжении своей работы непрестанно подвергается воздействию высоких температур и большой динамической нагрузке. Поэтому он неизбежно теряет свои свойства и выходит из строя. Когда это происходит, водитель начинает чувствовать, что двигатель теряет мощность, а под нагрузкой возникает негромкий стук в двигателе. Если это произошло, пора вскрывать ГБЦ.

Итак, что же может произойти?

1. Износились кулачки или шейки. Любая деталь, которая вращается во время своей работы, естественным образом со временем начинает изнашиваться. Ускорить процесс износа может низкое давление масла или его плохое качество, а также производственный брак самой детали. Стертые кулачки не могут должным образом поднять впускной клапан, в результате чего топливной смеси в цилиндр поступает меньше, чем нужно.
2. Деформация распределительного вала. Сильный перегрев двигателя, который происходит при недостаточно хорошо работающей смазки или при проблемах в системе охлаждения, приводит этому виду поломки. Неисправность можно определить по характерному стуку. Эксплуатировать автомобиль в таком случае запрещено – иначе можно легко навредить работе всего газораспределительного механизма.
3. Перелом вала. Иногда случается так, что распредвал просто ломается, что может быть следствием рассинхронизации в работе системы ГРМ. Двигатель перестает работать, клапаны искривляются, повреждаются направляющие, разрушаются механизмы поршневой группы.

Причины и виды неисправностей

Вал ГРМ на протяжении своей работы непрестанно подвергается воздействию высоких температур и большой динамической нагрузке. Поэтому он неизбежно теряет свои свойства и выходит из строя. Когда это происходит, водитель начинает чувствовать, что двигатель теряет мощность, а под нагрузкой возникает негромкий стук в двигателе. Если это произошло, пора вскрывать ГБЦ.

Итак, что же может произойти?

1. Износились кулачки или шейки. Любая деталь, которая вращается во время своей работы, естественным образом со временем начинает изнашиваться. Ускорить процесс износа может низкое давление масла или его плохое качество, а также производственный брак самой детали. Стертые кулачки не могут должным образом поднять впускной клапан, в результате чего топливной смеси в цилиндр поступает меньше, чем нужно.
2. Деформация распределительного вала. Сильный перегрев двигателя, который происходит при недостаточно хорошо работающей смазки или при проблемах в системе охлаждения, приводит этому виду поломки. Неисправность можно определить по характерному стуку. Эксплуатировать автомобиль в таком случае запрещено – иначе можно легко навредить работе всего газораспределительного механизма.
3. Перелом вала. Иногда случается так, что распредвал просто ломается, что может быть следствием рассинхронизации в работе системы ГРМ. Двигатель перестает работать, клапаны искривляются, повреждаются направляющие, разрушаются механизмы поршневой группы.

Двигатель DW10 TD

• приспособление для установки сальника — 0188-N;
• приспособление для фиксирования маховика двигателя — 0188-Y;
• стопор маховика — 0188-F;
• приспособление для фиксирования распределительного вала — 0188-M.

Рис. 4.58. Снятие деталей и узлов двигателя: 1 — декоративная крышка; 2 — узел; 3 — узел воздухоочистителя

• снимите декоративную крышку 1 (рис. 4.58);
• снимите узел 3 воздухоочистителя;
• отсоедините и отодвиньте узел 2;
• отсоедините трубку системы вентиляции картера двигателя;

Рис. 4.59. Снятие крышки головки блока цилиндров: 1 — суппорт; 2 — шкив; 3 — разъем; 4 — крышка

• отсоедините разъем 3 (рис. 4.59);
• снимите суппорт 1;
• снимите ступицу со шкивом 2;
• снимите крышку 4 головки блока;

Рис. 4.60. Снятие вакуумного насоса: 1 — шланг; 2 — вакуумный насос

• отведите в сторону шланг 1 (рис. 4.60) вакуумного усилителя тормозов;
• снимите вакуумный насос 2;

Рис. 4.61. Последовательность затяжки/ отворачивания болтов крепления корпуса подшипников распределительного вала

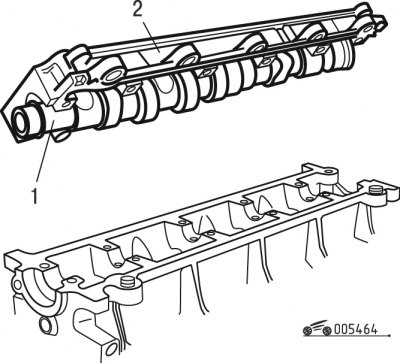

Рис. 4.62. Снятие распределительного вала: 1 — распределительный вал; 2 — корпус подшипников

• снимите корпус 2 (рис. 4.62) подшипников распределительного вала;
• снимите распределительный вал 1;
• снимите сальник распределительного вала;
• очистите на распределительном валу посадочные поверхности сальников, используя разрешенный очиститель.

Внимание! Запрещено использовать абразивные или колюще-режущие приспособления и инструмент.
Рис. 4.42

Фиксирование маховика: 1 — стопор

• установите стопор (см. рис. 4.42);
• установите болт крепления шкива коленчатого вала;
• снимите стопор с маховика;
• проверните коленчатый вал на четверть оборота в противоположном направлении (поршни находятся посередине рабочего хода);

Рис. 4.63. Нанесение герметика на поверхность корпуса: А — поверхность для нанесения герметика

Рис. 4.64. Установка корпуса подшипников: 1 — распределительный вал; 2 — корпус подшипников

• установите распределительный вал 1 (рис. 4.64) в корпус 2 подшипников;
• установите корпус подшипников с распределительным валом на головку блока;
• заверните болты крепления корпуса подшипников от руки, а затем заверните их моментом 10 Н·м в последовательности, показанной на рис. 4.61;
• перед установкой сальника распределительного вала убедитесь в отсутствии остатков герметика в посадочном гнезде;
• набейте консистентной смазкой пространство между кромками сальника;

Внимание! Не допускается попадание смазки на внешнюю поверхность сальника.
Рис. 4.65

Установка сальника распределительного вала: 1 — приспособление

Рис. 4.66. Установка фланца распределительного вала: 1 — фланец; 2 — болт; 3 — приспособление

• установите фланец 1 (рис. 4.66) распределительного вала;
• вверните болт 2;
• выставите метку ступицы распределительного вала при помощи приспособления 3;
• затяните болт 2 моментом 43 Н·м;
• смажьте кольцевые уплотнительные манжеты перед их установкой;

Рис. 4.67. Установка вакуумного насоса: 1, 3 — уплотнительные кольца; 2 — вакуумный насос

• установите новое уплотнительное кольцо 1 (рис. 4.67);
• установите новое уплотнительное кольцо 3;
• установите вакуумный насос 2;
• затяните болты крепления моментом 20 Н·м и гайку моментом 20 Н·м;
• установите крышку головки с новой прокладкой;
• затяните поочередно, по спирали в порядке, указанном на рис. 4.61, болты крепления крышки головки блока, начиная с внутреннего, моментом 10 Н·м;
• проверните коленчатый вал на 1/4 оборота в направлении рабочего вращения;
• застопорите маховик при помощи фиксатора 1 (см. рис. 4.42);
• установите шкив распределительного вала;

Рис. 4.68. Проверка датчика: 1 — датчик

• отрегулируйте зазор датчика 1 (рис. 4.68);
• продолжите установку в последовательности, обратной снятию.

Проверяем совмещение меток ГРМ

Если не сопоставить метки коленвала и распредвала, то двигатель будет работать неправильно. Выставление меток грм на ваз 2107 инжектор ничем не отличается от этой же процедуры на карбюраторных двигателях. Отметка на шкиве коленчатого вала должна совпасть с меткой на передней крышке двигателя. А точка на ободке звёздочки распредвала должна встать напротив маячка на постели.

Совмещаем метку на звезде с выступом

Когда будете надевать звёздочку, зафиксируйте распредвал, чтобы он был неподвижен. Закрутите гайку звезды не до конца. Сопоставьте метки на распредвале, прокручивая звезду. Цепь должна оставаться в исходном положении, поэтому перекидывайте звенья, пока не достигните совмещения метки и отлива на постели. Затем отведите коленвал ключом на четверть оборота против часовой стрелки. Поверните коленчатый вал в обратное положение, чтобы метки на нём совпадали. Когда отметки сопоставились и на коленвале, и на распредвале, затягивайте гайку на звёздочке распредвала динамометрическим ключом. Момент затяжки – 5 кгс*м. Настройте натяжение цепи с помощью натяжителя.

Зачем устанавливают другой распредвал

Главная причина установки новой детали – это ее замена в случае поломки. Но иногда такое решение принимают и по другим соображениям. Например, владелец авто мечтает улучшить производительность работы мотора. И для этого он начинает осуществлять тюнинг движка. Считается, что более «продвинутый» распределительный вал может помочь улучшить характеристики двигателя.

За счет чего это достигается? Другое устройство может позволить увеличить высоту подъема клапанов и ширину фазы работы двигателя. В теории это должно помочь получить большее количество смеси, что улучшит показатели.

И чего только не пробуют запихать в головку блока цилиндров многочисленные «любители». Но есть лишь один автомобиль, который может стать «донором» для установки нового устройства. И это любимая всеми «Нива» (ВАЗ 21213). Распредвал от «Нивы» — идеальное решение для тюнинга двигателя семерки!

Ширина фаз этой детали, а также ее подъем клапана впуска относительно подходят для работы двигателя «Семерки». И движок получает прирост в мощности примерно в 2 лошадинные силы. Конечно, это не такое уж и большое значение. Но на старте машина откликается чуть лучше.

Если автолюбитель готов заплатить деньги за специальный «спортивный» вал, то он вполне может купить себе тот, что изготавливается на отечественных заводах для этой цели. В пределах 10 тысяч рублей сегодня можно отыскать достойного «товарища».

Инструкция: снятие и установка распредвала

Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:

• ослабить хомут, отделить трубку сапуна от воздушного фильтра;
• вытащить шланг воздушного фильтра;
• скинуть трос подсоса;
• изъять привод газовой заслонки;
• вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
• установить распределительный вал в конец сжатия цилиндра номер 4;
• ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;

ослабление цепи распредвала

• отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
• снять цепь, подвесить её на проволоку;
• открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;

откручивание болтов постели распредвала

снять распредвал.

Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.

Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.

Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.

Далее по монтажу:

поставить пружину кулачка;

• смазать постель чистым маслом;
• установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
• завернуть болты упорного фланца, используя ключ на «10»;
• закрутить фиксаторы, действуя по той же схеме — через один;
• поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;

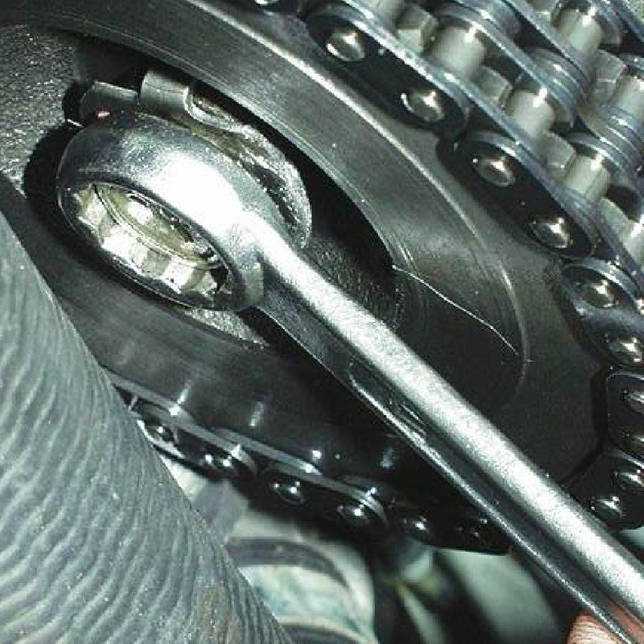

• затянуть крепёжный болт звёздочки, используя ключ на «17»;
• установить стопорную шайбу;
• задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.

Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.

Как заменить сальник распредвала?

Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.

Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.

Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.

Замена сальника распредвала

Как заменить цепь распредвалов?

Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.

Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала

Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

• стук;
• снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя. Причины появления зазоров:

• не была произведена своевременная замена распредвала;
• не меняют масло в положенный срок;
• использование некачественного масла;
• водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

Стук распредвала на Нива 2121 – в чем проблема?

Такая проблема как стук коленчатого вала на Нива 2121 знакома многим водителям, но далеко не все понимают момент, когда начинает стучать распределительный вал. Связано это с тем, что звуки, которые слышит водитель в подобной ситуации, сильно похожи. Определить, что стучит коленчатый вал, а не любой другой агрегат автомобиля, достаточно просто:

• Стук распредвала можно назвать «глухим», и он проявляется при старте холодного двигателя;
• Звуки, которые издает неисправный коленчатый вал, как отмечалось выше, похожи на звуки, возникающие при проблемах в распределительном вале, но имеются некоторые отличия. Если стучит коленвал, то при наборе оборотов звук становится значительно более звонким.

Следует понимать, что услышать стук в распределительном вале можно только при «холодном» старте двигателя, поскольку за время простоя смазка полностью уходит от трущихся деталей. Как только двигатель начнет работать, масло начнет смазывать подшипники. Через некоторое время они получат необходимое количество смазки, и стук распредвала прекратится.

Распределительный вал автомобиля Нива 2121 состоит из ряда элементов, и неисправность большинства из них приводит к появлению характерного стука в процессе работы двигателя автомобиля. Если вы услышали, что стучит распредвал, можно предполагать одну из следующих причин:

• Проблемы с постелью распределительного вала. В такой ситуации самостоятельный ремонт невозможен. Потребуется проводить расточку или хонингование постели распределительного вала или полностью менять деталь;
• Неисправность системы смазки. Даже малое отклонение работы системы смазки от нормы может привести к тому, что распределительный вал начнет стучать. При этом причина может быть связана не только с малым количеством поступающего масла, но и с его качеством. Если в процессе прохождения по агрегатам в масло попадает охлаждающая жидкость или другие примеси, оно начинает хуже справляться со своими задачами;
• Деформация распределительного вала или его механическое повреждение (его частей). В качестве наиболее распространенных проблем можно привести лопнувшие опоры распределительного вала и сломанные шейки; Нарушены регулировки процесса подачи топлива;
• Выработан ресурс кулачков. Данную неисправность можно диагностировать, если вы уверены, что стучит распредвал. Если он продолжает стучать в процессе работы двигателя «на горячую», значит проблема именно в изношенных кулачках.

Выше описаны лишь некоторые проблемы, которые могут привести к стуку распределительного вала. Чем быстрее будет выявлена конкретная неисправность при помощи диагностического оборудования или визуального осмотра специалистами, тем больше шансов устранить проблему до того момента, как она начнет сказываться на других элементах агрегата.

Предназначение и принцип действия

Распределительный вал – это металлический стержень, на оси которого размещается восемь кулачков. Это детали, имеющие неправильную форму. Они вращаются на оси распределительного вала и расположены напротив впускных клапанов цилиндров. Их вращение обеспечивает стабильное сжигание топливной смеси внутри цилиндров. Все эти механизмы приведены в четкую синхронизацию.

Благодаря исправной работе вала в цилиндры вовремя запускается смесь воздуха и топлива, происходит сжатие и выпуск отработанных газов. На «Классике» распредвал приводится в движение за счет того, что его шестерня вращается в результате взаимодействия со звездочкой коленвала посредством цепи.

На ВАЗ 2107 распредвал располагается наверху над блоком цилиндров. Благодаря этому он доступен для самостоятельной замены. Также это дает возможность легко регулировать зазоры клапанов.

Чтобы лучше разобраться в принципе работы распредвала, посмотрите видео-урок.
