Снятие головки блока цилиндров
Крышки распредвалов меченые по номерам, поэтому абсолютно всё равно, как они будут лежать, главное — это правильно, по номерам установить их обратно и правильно ориентировать относительно головки блока (в головке сделан канал для подачки масла в постели распредвалов и расположен он со стороны внешнего края головки блока в каждой из постели опор распредвалов, а в крышках сделан канал для масла, который имеет «вход» только с одной стороны. Этим «входом» крышки нужно ставить в сторону наружного края головки блока. Плюс ещё один ориентир — номера крышек — они должны так же быть расположены в сторону наружного края головки блока).
С точки зрения механики — звёздочки распредвалов абсолютно одинаковые, поэтому особого значения не имеет, где какая будет установлена при сборке. Распредвалы так же имеют абсолютно одинаковую геометрию, отличия заключаются ТОЛЬКО в месте установке штифта звёздочки распредвала (на фланце распредвалов имеются 4 отверстия: центральное — крепление самой звёздочки с резьбой М12х1,25, и три отверстия, расположенные ближе к внешнему краю фланца, причём два отверстия расположены рядом, а одно — диаметрально на другой стороне. Вот основное значение имеют два отверстия, расположенные рядом. Для вала выпускных клапанов штифт должен располагаться в первом по ходу вращения отверстии, а для вала впускных клапанов — во втором по ходу вращения отверстии. В этом заключается основное различие). Так же, что касается крышек распредвалов: в передней крышке расположены 2 пластиковых упорных полукольца, которые ограничивают осевое перемещение распредвалов. Периодически их тоже надо менять, но это определяется внешним осмотром по глубине износа: если износ ощутимый, лучше заменить.

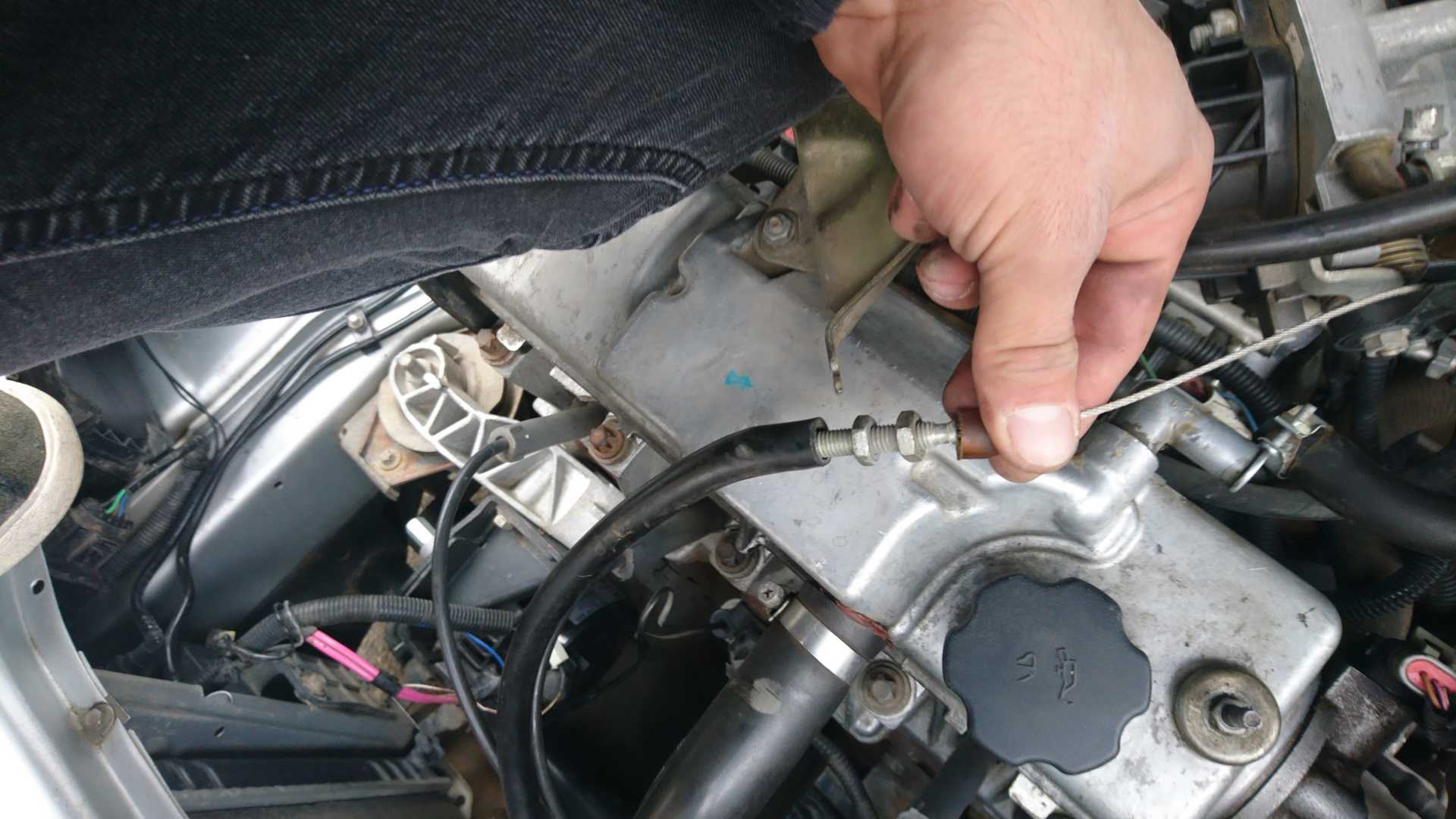

Так же опущено в описании снятие элементов впускного тракта (регулятор холостого хода, ресивер, топливная рампа с форсунками и впускной коллектор) и выпускной коллектор.
Источник

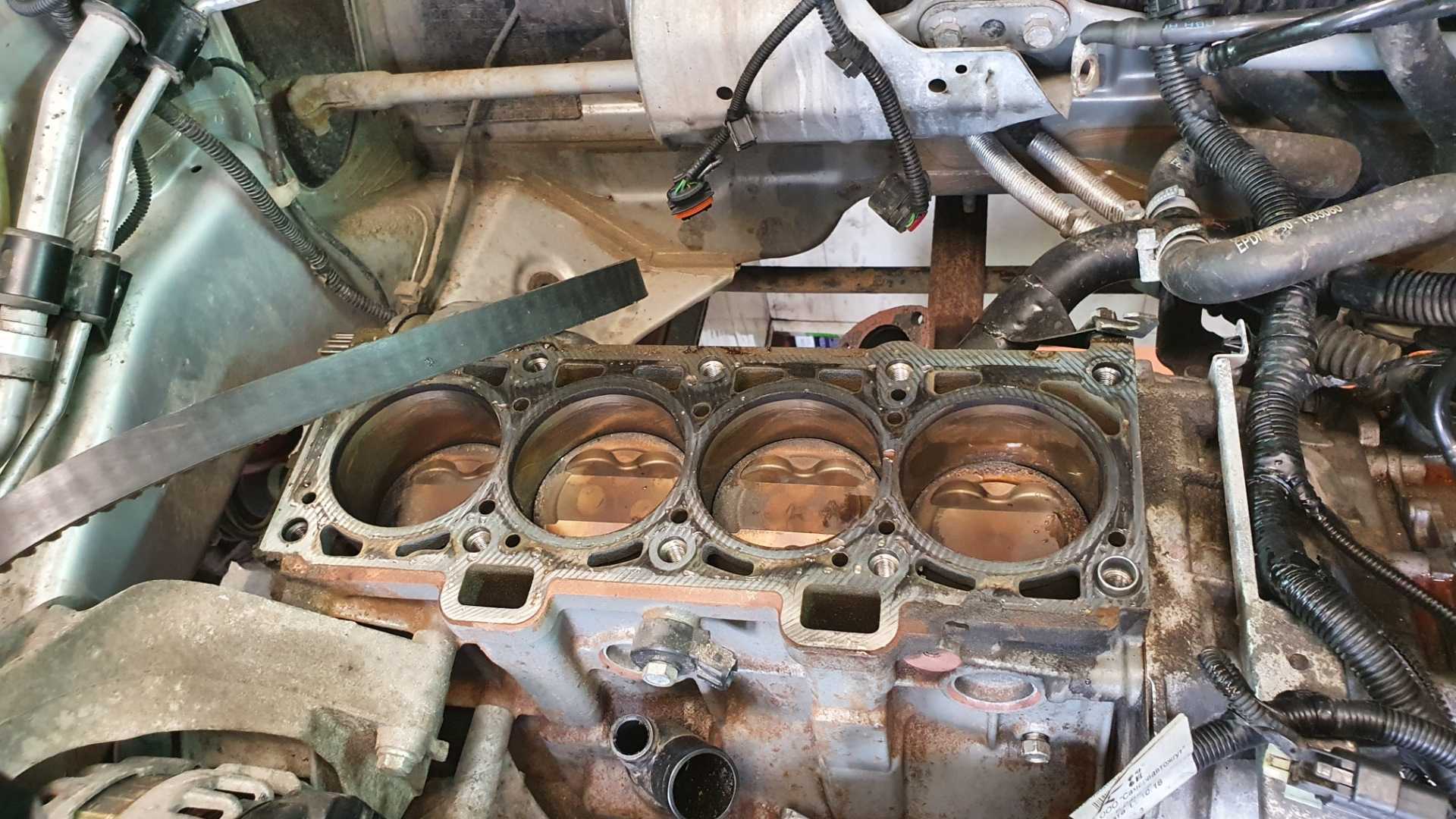

Симптомы пробоя
При разрушении прокладки есть типичный признак. Это пропуск зажигания. Стартер крутит коленвал, есть искра, но мотор не заводится. Все дело в том, что стал слабым уровень компрессии. Топливовоздушная смесь не доходит до нужной кондиции, поэтому электрический разряд не может воспламенить горючее. Не хватает давления. Составим список характерных признаков:
|
№ |
Неисправность |
Описание |
| 1 | Попадание выхлопных газов в антифриз | Из‐за пробоя содержимое системы выхлопа направляется в охлаждающую жидкость. Это видно по бурлению тосола в радиаторе |
| 2 | Падение уровня компрессии | Двигатель троит, потому что в цилиндр попадают выхлопные газы. Сложно запустить мотор, но после прогрева он работает |
| 3 | Выход «выхлопа» из‐под прокладки | Видно, как из прогоревших мест появляются выхлопные газы. При этом слышно громкий шум из подкапотного пространства |
| 4 | Сильный нагар на свечах зажигания | На электроде образуется толстый слой копоти. Или изолятор и вся нижняя часть залило антифризом |
| 5 | Раздувает патрубки радиатора | В антифриз попадают газы из выхлопа. В системе охлаждения растет давление. Патрубки трудно прожать рукой |
| 6 | Плохо греет печка в салоне | «Выхлоп» завоздушивает теплообменник. Замедляется циркуляция тосола. В результате теплый воздух не идет в дефлекторы |
| 7 | Моторное масло с консистенцией сметаны | На внутренней поверхности пробки маслозаливной горловины видна эмульсия. Антифриз смешивается с маслом |
| 8 | Взрывное увеличение температуры двигателя | Система охлаждения завоздушивается выхлопными газами. Теплоноситель почти не двигается. Придется промывать систему |
| 9 | Протечка масла под прокладку ГБЦ | В месте стыка головки и блока цилиндров видны следы масла. Признак не слишком точный, его порой вызывают другие причины |
| 10 | Тосол заливает цилиндр | Из выхлопной трубы идет белый дым. Уровень антифриза в расширительном бачке постоянно падает |
Чем больше симптомов проявляется, тем выше вероятность пробоя. Первый признак встречается чаще всего. Мы будем опираться на его «физику» во время диагностики неисправности.
Причины возникновения поломки
Чаще всего пробой прокладки ГБЦ случается из‐за перегрева. Сначала начинает барахлить система охлаждения. Тепло перестает отводиться от металла. В результате происходит деформация головки блока. Она может развиваться по двум сценариям, в зависимости от материала:
- Дюралюминий. Горизонтальная поверхность, которая должна идеально прилегать к прокладке, смещается. Появляются щели.
- Чугун. Сплав железа и углерода хорошо держит форму в экстремальных условиях, но может дать трещину при термальном «шоке».
Если головка выдержала тепловой удар, то сама прокладка может изогнуться, потерять уплотнительные свойства. Тогда герметичность нарушается, антифриз и выхлопные газы попадают в моторный отсек, камеру сгорания. Такое происходит в основном с асбестовыми прокладками.
По нашим сведениям, на втором месте в списке причин пробоя значится неправильный момент затяжки болтов. Если пережать, то большая нагрузка просто раздавит уплотнитель. В противном случае останутся пустоты, через которые начнет проникать «выхлоп». Идеальный вариант — использовать для закручивания динамометрический ключ. Вот как он выглядит:

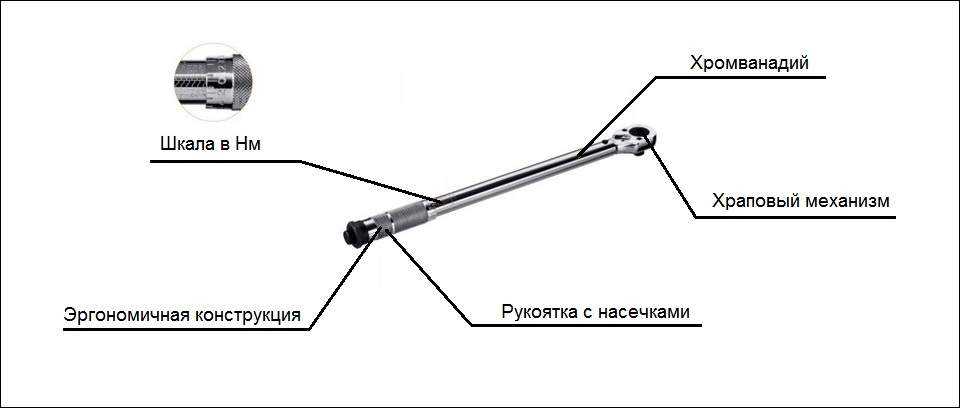

Динамометрический ключ
Работать с инструментом просто. Достаточно выставить на шкале нужное усилие. Когда оно будет достигнуто, ключ провернется. Нормативный показатель можно найти в документации на автомобиль. Например, для восьмиклапанного Renault Logan с объемом двигателя 1,6 л момент затяжки ГБЦ составляет 20 Нм.

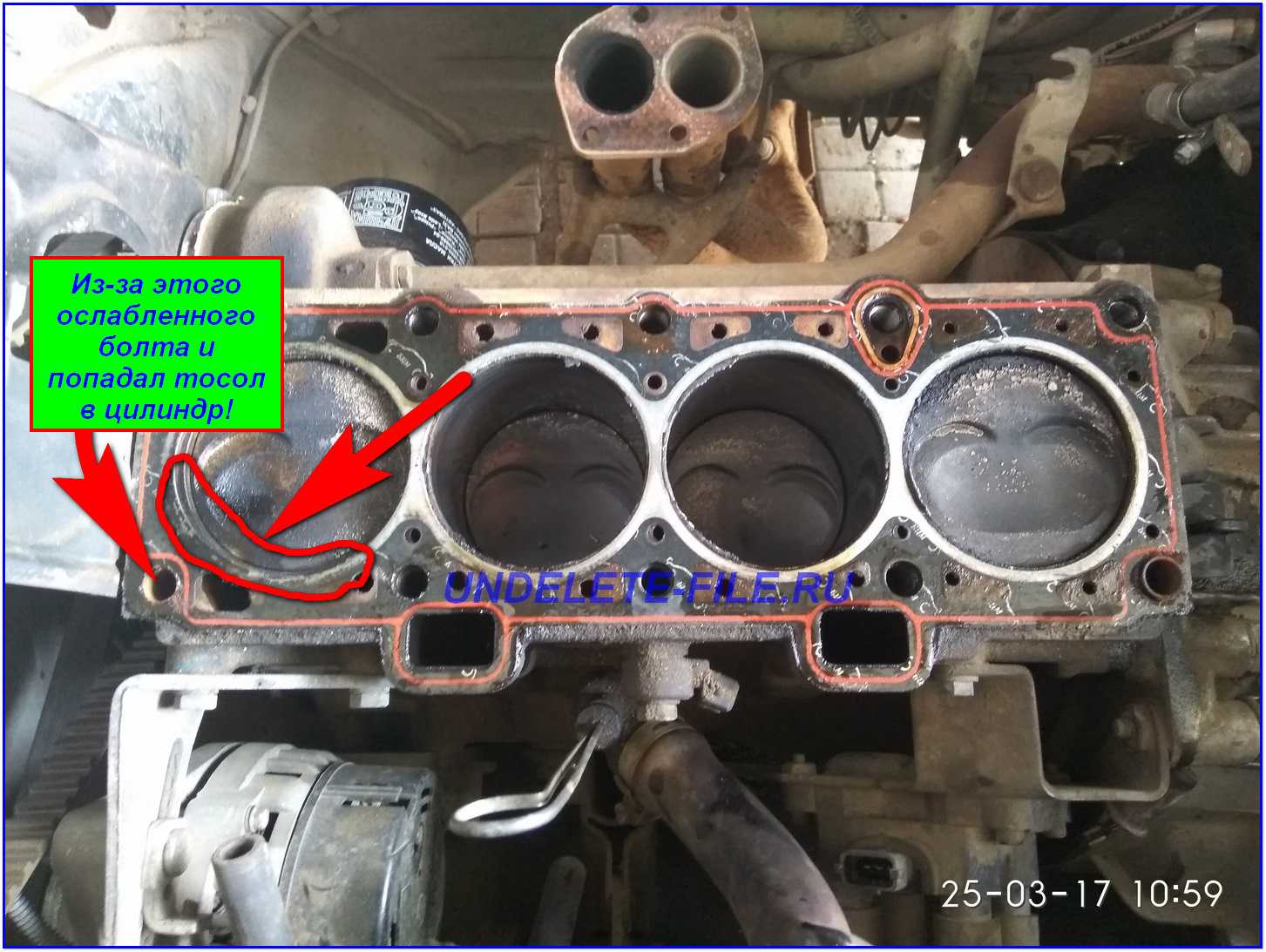

Следующая причина — нарушение последовательности затяжки болтов. Их нельзя закручивать хаотично. Возникнет перекос, который может нарушить герметичность головки и блока цилиндров. Вот типовая схема, которая подходит для большинства машин:

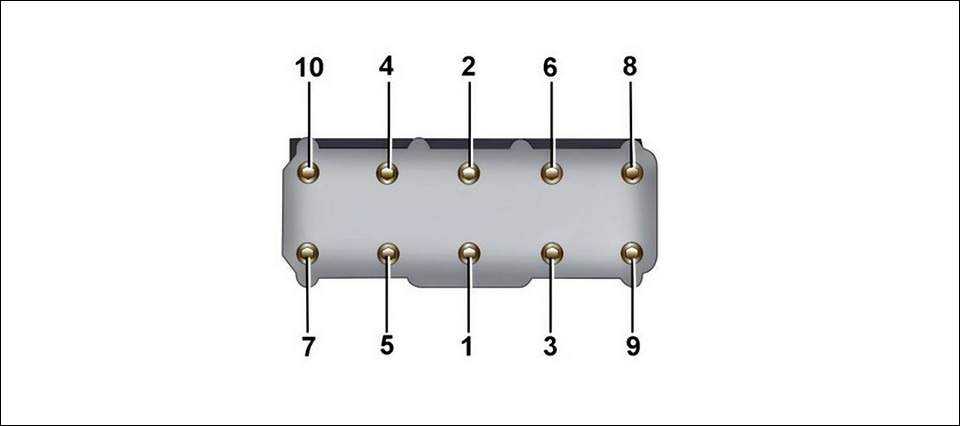

Последовательность затяжки болтов ГБЦ
Первым делом нужно зажать центральные крепежные элементы (1 и 2). Затем следует использовать ключ, закручивая болты по диагонали (3, 4 → 5, 6). От центра к краю.
Порой причина кроется в низком качестве уплотнителя. Нужно покупать запчасти у проверенных поставщиков. Если цена на 50 % ниже средней, стоит задуматься о заказе другого расходника. Недорогая прокладка быстро износится. Это может вызвать серьезные поломки. Составим краткое резюме:
|
№ |
Причина пробоя |
|
1 |
Перегрев двигателя |
|
2 |
Неправильный момент затяжки болтов |
|
3 |
Нарушение последовательности затяжки болтов |
|
4 |
Низкое качество прокладки |
|
5 |
Закончился срок службы уплотнителя |

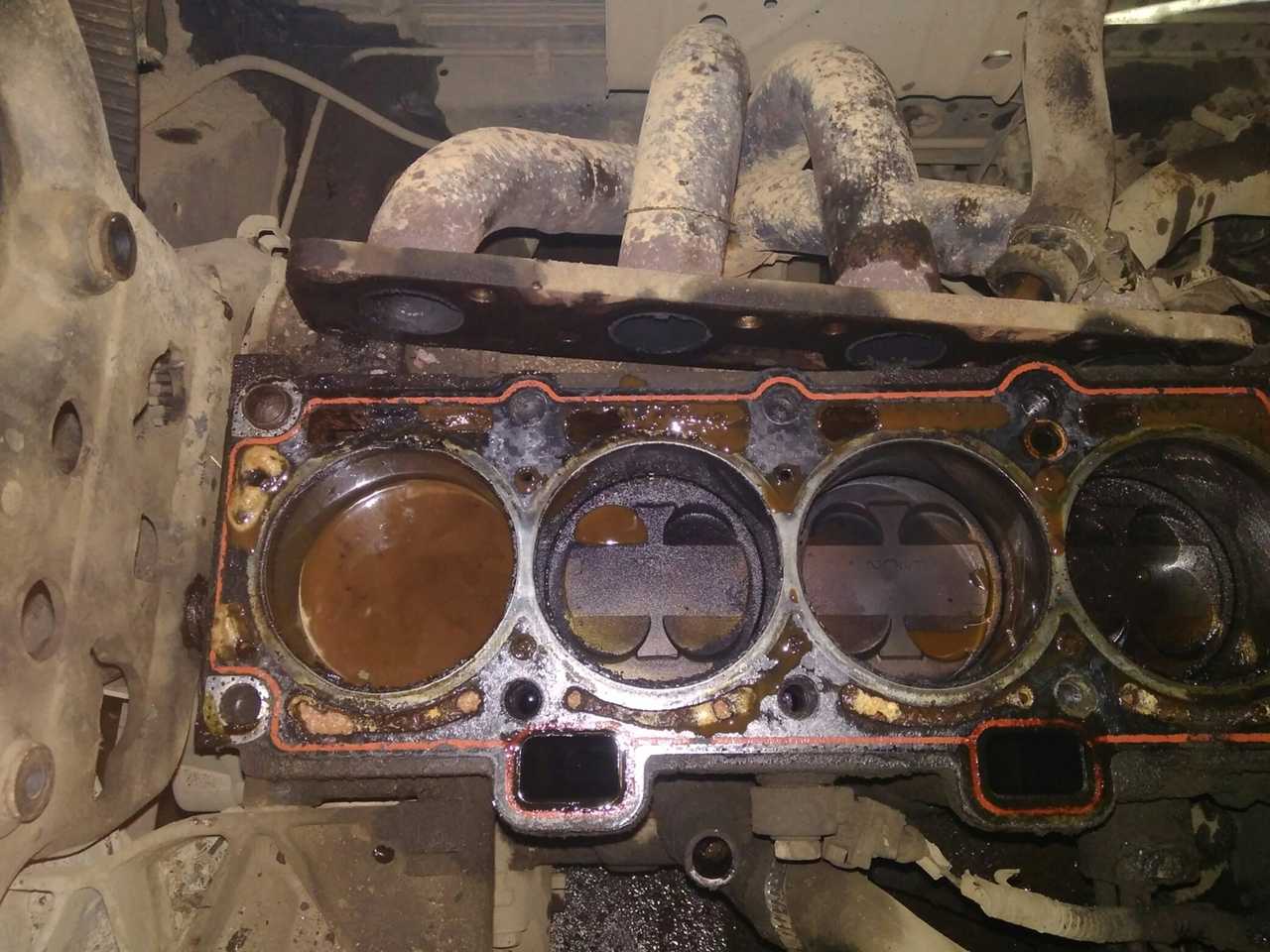

Пробой и прогорание — не одно и то же. В первом случае повреждения приводят к утечке и смешению выхлопа, антифриза и масла. Второй вариант предполагает низкий процент повреждения уплотнителя. В этом случае сложно выявить симптомы.
Блок цилиндров, головка, кривошипно-шатунный механизм УМЗ-4216
Блок цилиндров двигателя УМЗ-4216 отлит из алюминиевого сплава заодно с чугунными гильзами цилиндров. Номинальный диаметр гильз 100 мм. Для более равномерного охлаждения гильз в межцилиндровых перемычках блока предусмотрены протоки для прохода охлаждающей жидкости.
Головка блока цилиндров двигателя УМЗ-4216 из алюминиевого сплава со вставленными седлами и направляющими втулками клапанов. Блок цилиндров и головка блока разделены прокладкой из асбестового полотна, армированного металлическим каркасом. Толщина прокладки в сжатом состоянии 1,5 мм. Для совмещения отверстий подвода масла на блоке цилиндров и прокладке, она должна устанавливаться выступом в сторону картера сцепления.
Каталожные номера деталей и узлов блока цилиндров двигателя УМЗ-4216.
После обкатки автомобиля, через 2000 километров пробега, и после каждого снятия головки блока цилиндров необходимо производить подтяжку гаек крепления головки с использованием динамометрического ключа. Подтяжку надо производить только на холодном двигателе.
Для обеспечения равномерного и плотного прилегания прокладки к головке блока и на блок цилиндров, затяжку гаек производить в последовательности указанной на рисунке ниже, в два приема. Первый раз — предварительно с меньшим усилием, момент затяжки 5,0-6,5 кгсм, второй раз — окончательно, момент затяжки 9,0-9,5 кгсм.
Порядок подтяжки гаек головки блока цилиндров двигателя УМЗ-4216.
Каталожные номера деталей и узлов головки блока цилиндров двигателя УМЗ-4216.
Кривошипно-шатунный механизм двигателя УМЗ-4216, устройство.
Коленчатый вал двигателя УМЗ-4216 пятиопорный, отлит из высокопрочного чугуна. В шатунных шейках имеются полости для дополнительной центробежной очистки масла. Моторное масло от коренных шеек в полости шатунных подводиться через сверленые каналы. К коренным шейкам масло поступают из каналов блока цилиндров. Передний конец коленчатого вала уплотняется самоподжимным сальником, работающим по наружной поверхности ступицы шкива коленчатого вала.
Передний конец коленчатого вала двигателя УМЗ-4216.
Усилие, направленное вдоль оси коленчатого вала при выключении сцепления, воспринимается упорными подшипниками, установленными на передней опоре коленчатого вала. Задний конец коленчатого вала также уплотняется самоподжимным сальником, работающим по цилиндрическому хвостовику диаметром 80 мм.
Уплотнение заднего конца коленчатого вала двигателя УМЗ-4216 с элементами уплотнения картера сцепления.
Каталожные номера деталей и узлов кривошипно-шатунного механизма двигателя УМЗ-4216.
Вкладыши коренных и шатунных подшипников коленчатого вала.
Вкладыши подшипников коленвала изготовлены из стальной ленты, залитой антифрикционным сплавом на основе алюминия.
Маховик.
Маховик двигателя УМЗ-4216 чугунный, со стальным зубчатым венцом для пуска двигателя стартером, крепиться к торцу коленчатого вала семью самостопорящимися болтами. Коленчатый вал отбалансирован в сборе с маховиком и сцеплением.
Шатуны.
Шатуны стальные, кованые, двутаврового сечения. В верхние головки шатунов запрессованы тонкостенные втулки из оловянистой бронзы. Для смазки поршневого пальца в верхней головке шатуна имеется отверстие, совпадающее с отверстием во втулке. Стопорение гаек шатунных болтов и шпилек крепления крышек коренных подшипников выполнено анаэробным герметиком. В случае разборки указанных соединений необходимо тщательно удалить нанесенный герметик. При сборке на резьбовые части болта следует нанести свежий герметик и произвести затяжку соединения.
Поршни двигателя УМЗ-4216.
Поршни выполнены из алюминиевого сплава. В верхней части поршня имеется три канавки для поршневых колец. Юбка поршня в горизонтальном сечении имеет овальную форму. Большая ось овала перпендикулярна оси бобышек под поршневой палец. В вертикальном сечении юбка имеет так называемый бочкообразный профиль.
Поршневые кольца.
Устанавливаются по три на каждом поршне. Два компрессионных и одно маслосъемное. Кольца изготовлены из специального чугуна. Наружная поверхность верхнего компрессионного кольца имеет бочкообразный профиль и хромовое покрытие. Второе компрессионное кольцо имеет фосфатное покрытие темного цвета. На верхнем торце кольца имеется метка TOP. Рабочая поверхность кольца коническая с большим диаметром у нижнего торца кольца. Угол наклона образующей конуса 1 градус -1 градус 50 минут.
Маслосъемное кольцо с двумя хромированными выступами на рабочей поверхности. Маслосъемное кольцо имеет радиальный расширитель в виде браслетной пружины. При установке колец на поршень стыки колец должны быть разведены по отношению друг к другу на 120 градусов.
Проверка на микротрещины
Часто симптомы, появляющиеся при прогаре прокладки ГБЦ, идентичны ситуациям, когда в головке блока цилиндров появляются микротрещины. Если не проверить эту деталь на герметичность, то заменой прокладки невозможно будет избавиться от технических проблем.
Проверять наличие трещин ГБЦ можно различными способами, большая часть которых доступна каждому владельцу автомобиля. Наиболее информативными методами диагностиками является использование жидкости, магнитного порошка и воздуха под давлением.
Магнитно-порошковая проверка
Данный метод отлично подходит для выявления незначительных по размеру трещин, которые бывает сложно определить на глаз. Для выполнения работы следует заготовить порошок из ферромагнетика. Также понадобятся мощные магниты. Диагностика заключается в размещение магнитов со всех сторон головки блока цилиндров, с последующим рассыпанием на ее поверхности ферромагнетика. Порошок начнет притягиваться к магнитам, поэтому будет находить ближайший путь, который лежит через трещины в материале. По скоплению металлической стружки получится точно определить наличие места разгерметизации.
После использования этого метода диагностики следует как можно тщательнее собрать ферромагнетик. Для этой цели можно также использовать магниты, которые потребуется разместить над поверхностью, на которой была рассыпана стружка.
С помощью жидкости
Для визуального определения трещин можно использовать специальную красящую жидкость. Прежде чем приступить к нанесению диагностического состава на головку блока цилиндров, ее поверхность следует тщательно вымыть ацетоном или бензином. Далее работа выполняется в такой последовательности:
- Красящую жидкость нанести на поверхность ГБЦ.
- Подождать несколько минут.
- Чистой тряпкой удалить излишки жидкости.
При наличии трещин головки блока цилиндров их можно будет легко обнаружить по цветным полосам на поверхности.
Проверка под давлением
Проверка головки блока под давлением может осуществляться двумя способами: с погружением в воду и без погружения. Проведение диагностической операции с помещением ГБЦ в емкость с жидкостью осуществляется в такой последовательности:
- Плотно закрыть все каналы системы охлаждения в ГБЦ, кроме одного, к которому следует подвести и плотно установить шланг от компрессорной установки.
- Поместить ГБЦ в емкость с водой.
- Подать воздух.
Выделение пузырьков на поверхности головки блока цилиндров укажет на наличие негерметичности системы охлаждения.
Аналогичным образом можно провести проверку ГБЦ, но без погружения в жидкость. Достаточно обработать поверхность головки мыльным раствором и подать давление внутрь изделия, чтобы по образовавшимся пузырькам определить место локализации разлома металла.
Подготовим инструмент
- трещотка с набором головок (нам понадобятся размеры от 10 до 17 мм) и удлинителем;
- рожковые и накидные ключи с подобными размерами;
- динамометрический ключ, работающий в диапазоне от 10 до 110 н/м;
- свечной ключ;
- плоская отвертка с широким жалом, скребок (можно использовать узкий строительный шпатель), с их помощью отделяется прикипевшая прокладка ГБЦ;
- съемники стопорных колец;
- рассухариватель, деревянный брусок для поддержки сухарей клапанов;
- корщетка в виде короны, дрель;
- молоток с резиновой или полиэтиленовой головкой (для усаживания клапанов);
- шприц с толстой иглой (для отсоса технических жидкостей из труднодоступных полостей);
- огнетушитель, ветошь, емкости разных размеров;
- магнит на медной проволоке, для извлечения упавшего крепежа.
Процесс замены прокладки
Какая прокладка ГБЦ лучше. Правила выбора
От качества материала и соблюдения технологии изготовления детали, будет зависеть продолжительность эксплуатации прокладки головки блока цилиндров. Учитывая сложность операции по замене изделия и высокой вероятности повреждения других деталей двигателя при пробое, запчасть для замены следует подбирать наиболее тщательно. Прокладка ГБЦ может быть изготовлена из металла, асбеста и паронита. Каждый материал имеет свои преимущества и недостатки, поэтому владельцу автомобиля следует подробно изучить свойство каждой разновидности.
Металлические прокладки ГБЦ
ГБЦ прокладки могут быть полностью изготовлены из металла. Преимущество такого изделия в высокой прочности. К сожалению, такие изделия не лишены недостатков. Металл невозможно сжать таким же образом, как другие материалы, поэтому при наличии на блоке цилиндров или на головке глубоких царапин, по ним может происходить выделение газа, масла или охлаждающей жидкости между полостями.
Асбестовые прокладки ГБЦ
Асбестовые прокладка головки блока цилиндров отлично вжимаются в металл с обеих сторон, что позволяет получить идеальные характеристики герметичности. Материал обладает отличными показателями температурной устойчивости и мало изменяется в размерах при нагревании, но его прочность относительно невелика. У этого типа прокладок ГБЦ вокруг цилиндра имеется тонкая металлическая окантовка, которая чаще всего прогорает.
Безасбестовые прокладки головки блока цилиндров
Асбестовые прокладки ГБЦ постепенно вытесняются более современными изделиями из композитных материалов. Преимущество этого материала заключается в отсутствии усадки в процессе эксплуатации, хорошему прилеганию к металлическим поверхностям, возможности выдерживать повышенное давления и температуру.
При выборе новой прокладки ГБЦ после шлифовки головки блока важным критерием является толщина изделия. Вне зависимости от материала, из которого изготовлена деталь, чем большее количество металла было снято при выполнении работ, тем большая высота должна быть у устанавливаемого изделия.
Прокладка ГБЦ является важнейшей деталью двигателя внутреннего сгорания. Своевременная замена детали при прогорании позволит использовать автомобиль сразу после ремонта, но только при условии, что использовалась качественная запчасть, а работа была доверена квалифицированному мастеру.
Почему пробивает прокладку ГБЦ
Дальнейшие действия
Если проверка дала положительный результат, не рекомендуем ездить на машине. Единственно верные маршруты — в гараж или в автосервис. Первым делом нужно попытаться устранить причины, которые вызвали поломку. С перегревом можно справиться своими силами, если восстановить работу системы охлаждения.
Без замены прокладки обойтись не получится. Нужно снять ГБЦ, осмотреть поверхность. При прогаре могут появиться зазоры и деформации. Если они глубже, чем 0,5 мм, понадобится шлифовка. Следует аккуратно удалить остатки уплотнителя, осмотреть головку и блок.
Критических повреждений нет? Значит можно аккуратно поставить новую прокладку и затянуть болты с учетом наших рекомендаций, касающихся момента и последовательности зажима.
Можно ли игнорировать проблему
Если симптомы выражены не слишком ярко, некоторые водители откладывают ремонт до лучших времен. Автомобиль едет? Значит пока все нормально. Но халатность способна привести к печальным последствиям. Прогоревшая прокладка ГБЦ может попортить немало крови.
Иногда сомнения приводят к непредсказуемым последствиям
Банальная утечка тосола вызывает следующие проблемы:
- Повреждение катализатора выхлопных газов.
- Снижение смазывающих свойств масла.
- Перегрев двигателя из‐за большой силы трения.
В такой ситуации возникают задиры на коленчатом и распределительном валах. Появляются повреждения на внутренних стенках гильз цилиндров. Смесь масла и тосола вызывает развитие коррозии в радиаторе охлаждения и отопителя. Нарушается проходимость антифриза. Проблемы идут по нарастающей.
Как проверить прокладку ГБЦ
Проверить прокладку ГБЦ на исправность можно в условиях гаража и, в большинстве случаев, без привлечения дополнительной рабочей силы. Для этой цели не потребуется использовать сложные инструменты и оборудование. Специальных знаний также не требуется, но необходима внимательность, ведь только при правильном следовании пошаговым инструкциям можно корректно оценить состояние детали, лишь незначительная часть которой может быть исследована визуально.
Среди наиболее информативных методов выявления утечки выхлопных газов через прокладку в каналы системы охлаждения, являются:
- Проверка с помощью воздушного шара.
- Установление факта разгерметизации с применением пластиковой бутылки.
Также может быть подвергнута различным испытаниям головка блоков цилиндров, если перед установкой этой детали есть подозрение на образование микротрещин. Более подробно данные методы обнаружения неисправностей будут изложены далее.
Как определить пробитую прокладку ГБЦ с помощью перчатки, пакета или воздушного шара
Проверка прокладки ГБЦ может осуществляться и использованием подручных средств. Наиболее простым способом определения негерметичности является использование воздушного шара, перчатки или пакета. Обязательным условием успешности диагностического исследования является полная герметичность перечисленных предметов. Работа выполняется в такой последовательности:
- Снять крышку расширительного бачка.
- Надеть на горловину шарик, резиновую перчатку или полиэтиленовый пакет.
- Надежно зафиксировать предмет с помощью веревки или хомута.
- Завести двигатель.
Если после запуска мотора шарик или иной предмет, установленный на горловину расширительного бачка, начнет увеличиваться в объеме, то это будет говорить о том, что выхлопные газы поступают в систему охлаждения из камеры сгорания.
Данный способ диагностики позволяет определить пробой прокладки только в случае, когда разгерметизация будет располагаться в местах примыкания системы охлаждения к цилиндру.
Как понять, что пробита прокладка ГБЦ с помощью бутылки
С помощью бутылки также можно обнаружить наличие выхлопных газов в системе охлаждения автомобиля. Для выполнения диагностической операции следует подготовить прозрачную емкость, наполненную на 2/3 водой. Затем следует изготовить деревянную затычку для расширительного бачка, с помощью которой можно плотно закрыть горловину. В середине самодельной пробки необходимо сделать отверстие дрелью. Диаметр сверла следует подобрать таким образом, чтобы внутри затычки шланг помещался с небольшим натягом. Плотное прилегание внешней поверхности к горловине также является залогом успешного диагностирования.
Проверка пробоя прокладки с помощью бутылки осуществляется в такой последовательности:
- Пробка со шлангом устанавливается в горловину расширительного бачка.
- Другой конец шланга опускается в бутылку с водой.
- Запускается двигатель.
Если произошел пробой прокладки в месте нахождения металлической окантовки цилиндров, то попадающие в систему охлаждения газы будут поступать в расширительный бачок, а затем по шлангу в бутылку с водой. Выделение пузырьков из трубки однозначно укажет на прогар внутренней детали двигателя.
Что такое прокладка гбц
Прокладка ГБЦ представляет собой прессованную плоскую пластину, на которой сделаны отверстия для цилиндров, каналов системы охлаждения и смазки. В местах, где на материал изделия может оказываться значительное давление (камера сгорания, масляная магистраль) впрессованы металлические вставки. Таким образом удается сохранить изделие от прорыва среды из одной рабочей системы в другую при работе мотора.
Прокладка ГБЦ служит для надежной герметизации блока цилиндров с головкой. Благодаря наличию этого элемента удается также в значительной степени компенсировать тепловые расширения обеих деталей.
Прокладка под ГБЦ может также использоваться с целью тюнинга двигателя. Например, изменением толщины этого изделия можно регулировать степень сжатия в цилиндрах. При увеличении толщины ГБЦ появляется возможность использовать более дешевые сорта топлива без возникновения эффекта детонации, а при уменьшении – существенно возрастает мощность двигателя. Можно использовать одновременно более одной прокладки, но в этом случае прочность узла существенно уменьшается.
Можно ли ездить с пробитой прокладкой ГБЦ
Использование автомобиля с пробитой прокладкой ГБЦ не рекомендуется. Возможность непродолжительной эксплуатации возможна только при внешних прорывах, которые происходят крайне редко. Если нарушена герметичность системы смазки, то двигатель очень скоро начнет работать в условиях масляного голодания, что может привести к необходимости выполнения капитального ремонта силового агрегата.
Если незначительно потекла охлаждающая жидкость из блок наружу, то можно без проблем доехать до места ремонта, конечно, при условии, что антифриз вытекает только наружу.
Сложность определения степени повреждения прокладки ГБЦ в дорожных условиях не позволяет принять решение правильное на 100%, поэтому если есть возможность вызвать эвакуатор или доставить автомобиль к месту стоянки на гибкой сцепке, то следует воспользоваться таким вариантом.
Как и где хранить автомобиль. ВАЗ-2109, ВАЗ-2108.:
|
Подготовительные работы по хранению автомобиля. ВАЗ-2109, ВАЗ-2108.Хранение и обслуживание автомобиля. ВАЗ-2109, ВАЗ-2108ВАЗ-2108, ВАЗ-2109. Как снять автомобиль с хранения? |
Прочистка дренажных отверстий кузова автомобилей ВАЗ-2109, ВАЗ-2108.Где и как хранить автомобиль. ВАЗ-2108, ВАЗ-2109Как правильно мыть машину. ВАЗ-2109, ВАЗ-2108.Эксплуатация автомобиля ВАЗ-2109 и ВАЗ-2108 при сильных морозахЧто необходимо иметь всегда при себе, при эксплуатации ВАЗ-2109 и ВАЗ-2108 в зимний период.Как лучше ездить на ВАЗ-2109 и ВАЗ-2108 в зимний период?Уход и восстановление покрытия кузова. ВАЗ-2109, ВАЗ-2108
Когда необходимо делать затяжку
Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.
О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:
- появившаяся влажность там, где соединяется блок и головка. Значит происходит течь смазывающего средства;
- выход из строя мотора. Это уже весомая причина;
- коробление устройства;
- пробой прокладки.
Опытные механики рекомендуют проводить затяжку ГБЦ через каждые 1000 километров.
https://youtube.com/watch?v=UnxNHc4Om2o
Зарегистрируйтесь для получения аккаунта. Это просто!
Уже зарегистрированы? Войдите здесь.
Сейчас на странице 0 пользователей
Нет пользователей, просматривающих эту страницу.
Ремонт головки блока цилиндров производим при общем ремонте двигателя и при замене прокладки ГБЦ.
Очень важно сделать ремонт головки после того, как перегрели мотор. Во время перегрева могут возникнуть дефекты, которые визуально можно не увидеть. Поэтому нужно тщательно проделать все операции по ремонту головки цилиндров
Во многом от этого зависит работа двигателя. И это избавит от лишней работы и затрат
Поэтому нужно тщательно проделать все операции по ремонту головки цилиндров. Во многом от этого зависит работа двигателя. И это избавит от лишней работы и затрат.
Снятие головки блока цилиндров смотрим в статье – «Замена прокладки головки ЗМЗ-406 ГАЗ-3110».
За противовесы прокручиваем КВ, он должен вращаться легко, от руки, а не при помощи лома.
Далее устанавливаем задний сальник в держатель и прикручиваем его к ГБЦ, не забыв про прокладку. Внешнюю часть сальника смазываем герметиком, а пространство между рабочей кромкой и пыльником заполняем литолом.
Закручиваем маховик. Маховик на КВ ставится только в одном положении. Под болты устанавливается специальная шайба. Чтобы застопорить коленвал нужно между стенкой блока и противовесом засунуть ручку молотка.
Ставим распорную шайбу и новый подшипник носка первичного вала КПП.
Дальнейший ремонт двигателя 406, удобно вести, поставив блок на маховик.
Собираем шатунно-поршневую группу. В комплект новые поршней идут входят пальцы и стопорные кольца.
Перед сборкой поршень надо нагреть и смазать палец маслом. В поршень сразу устанавливаем одно стопорное кольцо, обязательно следим, чтобы они сели в свои канавки в поршне- чтобы не установить палец дальше, чем нужно. Надпись на поршне перед и выступ на нижней головке шатуна должны быть одинаково направлены.
Ставим стопорные кольца, обязательно следим, чтобы они сели в свои канавки в поршне. На упаковках колец есть схема их установки.
Признаки перегрева двигателя
Если пробивает прокладку ГБЦ, то температурный режим двигателя может иметь значительные отклонения. Характерным признаком неисправности является быстрый переход автомобиля от работы в нормальном температурном режиме к перегреву. Связано это с тем, что при небольшом разрыве металлической окантовки выделение газов в систему охлаждения может осуществляться только при определенных условиях. Например, машина может эксплуатироваться в стандартном режиме, но как только значение температуры ОЖ достигает определенных значений, двигатель практически моментально закипает. Не всегда поломку удается заранее обнаружить, что вызывает вытеснение антифриза в расширительный бачок и просачивание его через предохранительный клапан из-за повышенного давления в системе.
Когда внешних признаков перегрева еще нет, то водителя может насторожить существенное снижение мощности мотора. Если при этом значение термометра на приборной доске приближается к максимальному значению, то следует остановить автомобиль и заглушить двигатель.
Перегрев двигателя, как правило, наблюдается при прорыве прокладки в местах примыкания цилиндров к жидкостной рубашке. Если этот симптом отсутствует, но имеются другие признаки пробоя прокладки ГБЦ, то не следует их игнорировать даже в том случае, если силовой агрегат работает без перебоев.
