Схема системы управления двигателями змз-40522, умз-4216 газель

Введение

В руководстве приводится информация по эксплуатации, обслуживанию и ремонту всех модификаций ГАЗ-2705/3302 «Газель», выпускаемых с 1994 года.

Бензиновые двигатели:

2,3 л – ЗМЗ-4061/4063;

2,5 л — ЗМЗ-4025/4026;

2,5 л – ЗМЗ-40522/40524,

2,9 л — УМЗ-4216.

Кроме того, владельцам описываемых автомобилей будет полезен каталог запчастей (двигатели ЗМЗ-405, ЗМЗ-406, ЗМЗ-402, УМЗ-421), приведенный в данном руководстве.

13 июля 1994 года Горьковский автомобильный завод после 44-летнего перерыва вернулся к серийному выпуску семейства легких развозных автомобилей грузоподъемностью 1,5 тонны. Разработанная в небывало короткие сроки новая модель получила название «Газель». Семейство автомобилей включает в себя различные модели и модификации: грузовые с трехместными и грузопассажирские с шестиместными кабинами и бортовыми платформами, фургоны с трех- и семиместными кабинами и автобусы. Все автомобили семейства имеют рамную конструкцию с кабиной полукапотного типа, продольно расположенным двигателем и приводом на заднюю ось (или на обе оси в полноприводных модификациях).

Базовыми (и наиболее распространенными) моделями семейства являются грузовой автомобиль ГАЗ-3302 и фургон ГАЗ-2705.

ГАЗ-3302, выпускаемый с самого начала производства «Газелей», представляет собой автомобиль с цельнометаллической двухдверной кабиной и металлической бортовой платформой с откидными боковыми и задним бортами. Машина способна перевозить груз массой до полутора тонн, причем небольшая высота грузовой платформы (всего 1 м) значительно облегчает погрузочно-разгрузочные операции, а тент защищает груз от воздействия атмосферных осадков.

ГАЗ-2705, выпускаемый с декабря 1995 года, представляет собой автомобиль с цельнометаллическим четырехдверным кузовом. Грузоподъемность этой модели составляет 1350 кг, а погрузочно-разгрузочные операции еще более облегчены, по сравнению с грузовыми моделями, поскольку высота пола грузового отсека составляет всего 725 мм, а доступ в грузовой отсек открыт как через задние распашные, так и через боковую сдвижную дверь.

В начале 2003 года, в результате проведенной модернизации, автомобили получили улучшенный внешний вид, технические и эксплуатационные характеристики. Изменилась форма фар головного освещения и панель приборов в салоне; появилась новая, более эффективная система отопления.

Изначально на автомобили семейства устанавливались бензиновые карбюраторные двигатели Заволжского (ЗМЗ-4025/4026 и ЗМЗ-4061/4063) и Ульяновского (УМЗ-4215) моторных заводов. В настоящее время автомобили оснащаются двигателями с распределенным впрыском топлива: ЗМЗ-40522 (2,5 л, Евро-2), ЗМЗ-40524 (2,5 л, Евро-3) и УМЗ-4216 (2,9 л, Евро-2).

Кроме того, существуют «Газели» с турбодизелями STEYR M14 (ГАЗ-560) и бензиновыми двигателями Chrysler, однако в данном руководстве данные силовые агрегаты не рассматриваются.

Коробка передач пятиступенчатая, трехвальная, с синхронизаторами на всех передачах.

Подвеска зависимая, на продольных рессорах. Тормозная система двухконтурная, с передними дисковыми и задними барабанными тормозными механизмами. Рулевое управление с травмобезопасной, регулируемой по высоте рулевой колонкой и механизмом типа «винт-шариковая гайка» в зависимости от комплектации может быть оборудовано встроенным гидроусилителем.

Грузопассажирские модификации фургонов оборудованы дополнительным отопителем, установленным за пассажирским сиденьем.

О надежности «Газелей» свидетельствует факт их многолетней эксплуатации в качестве маршрутных такси в условиях «на износ». Крупноузловая сборка автомобилей семейства налажена в Казахстане (Алма-Аты), Литве (Рокишис) и Иране (Тегеран).

Рекомендации для длительной работы двигателя УМЗ без ремонта

В отличие от двигателя ЗМЗ-405 16-ти клапанного УМЗ-4216 (и аналогичные серии) работает безукоризненно, выносливый и стойкий в работе на газе (пропан, метан). Конечно, после продолжения модернизации и установки гидрокомпенсаторов, мотор часто стал проситься к специалистам на диагностику. Гидрокомпенсаторы, установленные на штангах газораспределительного механизма являются единственным слабым звеном этого двигателя, но и это легко решается заменой штанг и регулировочных болтов без гидрокомпенсаторов.

А в остальном, выполняя требования по техническому обслуживанию, мотор работать будет устойчиво и с должной динамической характеристикой.

Своевременная регулировка тепловых зазоров клапанов, чистка воздушного тракта дроссельного узла, промывка химическим способом форсунок с одновременной раскоксовкой ЦПГ, периодической профилактикой топливного бака вытеснителем влаги (изопропиловый, медицинский, технический спирт), заменой всех, имеющихся в комплектации фильтров – это есть залог успешной работы коммерческого транспорта.

Перечень модификаций двигателей УМЗ 421

Двигатель УМЗ 4215 быстро перегревался, проблема требовала затратного ремонта головки блока цилиндров.

В двигателе УМЗ 4213 стали применяться инжекторы. Они позволили значительно уменьшить расход топлива. Мощности данного двигателя категорически не хватало для микроавтобусов и авто повышенной тяжести.

УМЗ 4218 поставлялся с механической коробкой передач. Автомобили с данным силовым агрегатом получили полноприводный ход. Мотор ремонтируется в большинстве сервисных центрах. При самостоятельных ремонтных работах существенных сложностей также не возникает.

Новые версии двигателя получили улучшенные характеристики, также автовладельцы отметили, что двигатели стали реже ломаться. Однако 4218 остался с проблемой температурной устойчивости. Она объясняется тем, что за основу силового блока УМЗ-421 был взят УМЗ-402, который не менялся с 1956 года.

Последние модификации УМЗ-4215 привели к появлению инжектора. Система не отличалась надежностью, она приводила к частым поломкам форсунок. Их замена из-за особенностей конструкции вызывает трудности.

Среди владельцев популярны простые версии с карбюраторами. Они надежны и просты в обслуживании. Также карбюраторные версии не требовательны к качеству горючего. Они без проблем принимают низкооктановый бензин и его компоненты не получают от этого критический урон.

Последние внесенные изменения от производителя подразумевают использование только высокооктановое горючее.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Техническое обслуживание двигателей ЗМЗ-406

Кривошипно-шатунный и газораспределительный механизмы

При эксплуатации двигателя не требуется подтягивать головку цилиндров.

Применение в приводе клапанов гидравлических толкателей исключает необходимость регулировки зазора между клапанами и толкателями, а применение в цепном приводе распределительных валов гидравлических натяжителей исключает необходимость регулирования натяжения цепей.

Во время работы двигателя, особенно изношенного, кольца которого пропускают много масла, на стенках камер сгорания и днищах поршней отлагается слой нагара. Нагар ухудшает теплоотдачу через стенки цилиндров в охлаждающую жидкость. Поэтому возникают местные перегревы, детонация и калильное зажигание; в результате мощность двигателя уменьшается, а расход топлива возрастает.

При появлении таких признаков следует снять головку цилиндров и очистить камеры сгорания и днища поршней от нагара. Перед очисткой нагар следует смочить керосином. Это предотвращает распыление нагара и предупреждает попадание ядовитой пыли в дыхательные пути.

Нагар также образуется при длительной работе на малых нагрузках исправного неизношенного двигателя. В этом случае нагар выгорает при длительном движении с большой скоростью.

При снятии головки цилиндров рекомендуется притереть клапаны (см. раздел «Ремонт двигателя»).

Проверка и корректировка фаз газораспределения

В процессе эксплуатации, а также из-за погрешности при изготовлении деталей привода газораспределительного механизма или вследствие неквалифицированно проведенного ремонта привода газораспределительного механизма возможно значительное отклонение фаз газораспределения от заданных значений.

В то же время известно, что правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя.

Поэтому при снижении тяговых свойств двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя возникает необходимость проверить и, при необходимости, правильно установить фазы газораспределения.

Для этой цели используется комплект оснастки, разработанный на заводе.

Рисунок 3.2.1:

Транспортир

Технические требования:

Материал: сталь нерж. t=3 мм

Неуказанные пред. откл. по ОСТ 37.001.246-82

Обозначения нанести на шаблоне ударным или другим способом на глубину 0,3-0,5 мм

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Регулировка клапанов умз 4216 с гидрокомпенсаторами

Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий. Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.

Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.

Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:

Модификации модельного ряда

Моторы УМЗ имеют две линейки силовых агрегатов, разработанные для оснащения различных автомобилей.

Автомобили семейства «ГАЗель» комплектуются следующими моделями: УМЗ-4215; УМЗ-4216; УМЗ-42161; УМЗ-42164 «Евро-4»; УМЗ-421647 «Евро-4»; УМЗ-42167.

Основная часть двигателей выходит в свет в нескольких вариациях, которые отличаются своей комплектацией, мощностными и экономичными показателями. На данный момент прекратилось производство агрегатов, работающих на бензине с октановым числом 80.

Все двигатели разработаны под 92 и 95 бензин, а также с возможностью работы на газу.

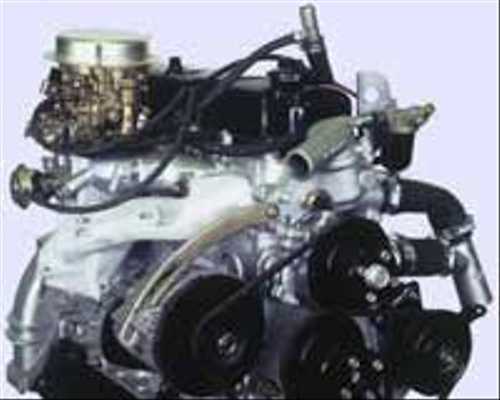

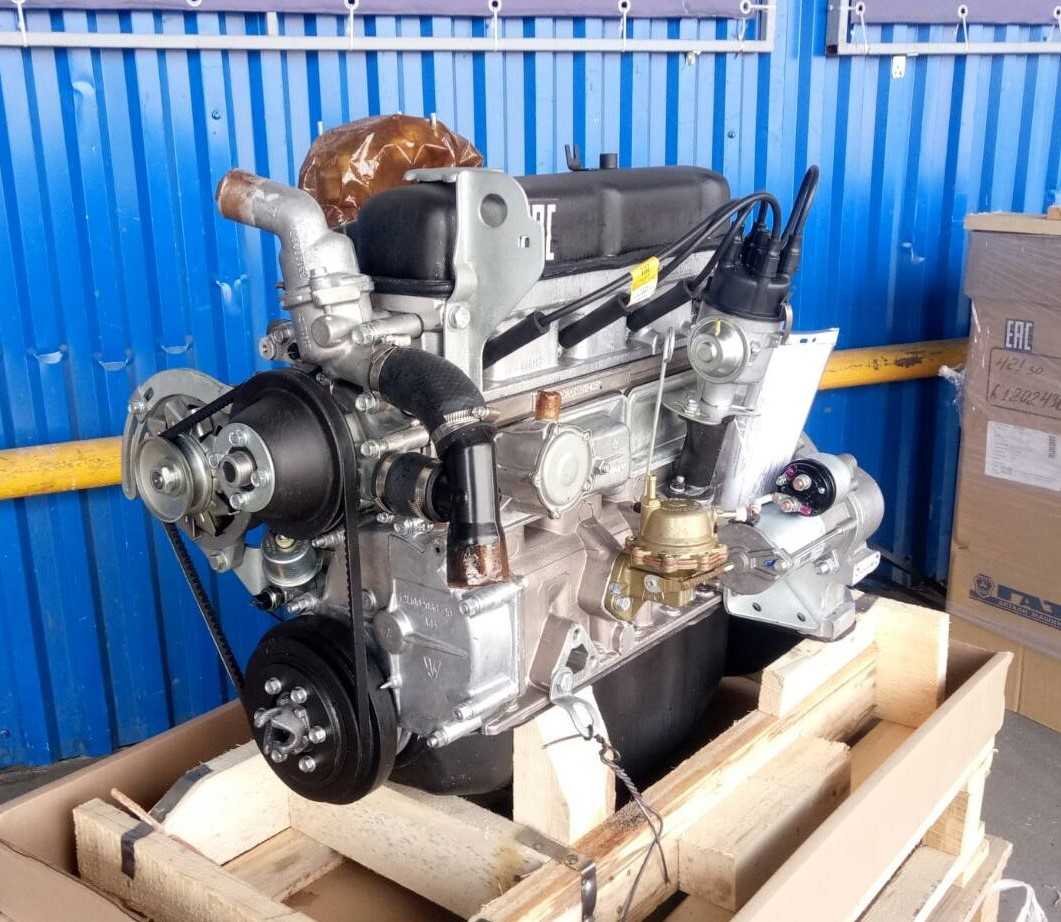

Данный обзор посвящается силовой установке УМЗ-4216, будут подробно изложены его характеристики и свойства.

Преимущества и недостатки двигателей УМЗ 421

Ульяновский моторный завод предложил большую линейку новых моторов, но в них не были устранены основные проблемы. Более того, с внедрением новшеств возникли и новые дефекты, требующие регулярного вмешательства. Что касается плюсов, то к ним относится:

• простота ремонта и обслуживания;
• неприхотливость к выбору масла;
• доступность и дешевизна запчастей;
• увеличен ресурс мотора УМЗ 4218 за счет использования тонких сухих гильз и смещения пальца.

Недостатки:

• Все моторы УМЗ 4215 не способны выстоять перегрев. После него приходится менять ГБЦ.
• Недостаток мощности в УМЗ 4213, которой так и не хватило для достижения нормальной динамики автобусов.
• Отсутствие гидрокомпенсаторов, из-за чего приходиться регулировать зазор клапанов каждые 10 тыс. км.
• Увеличенный расход топлива и смазки.
• Возможность смешивания масла с тосолом после пробега 10 тыс. км.

Описание процесса регулировки клапанов на двигателе ЗМЗ 421

Процедура регулирования клапанов происходит в следующем порядке:

1. Остановите мотор и дайте ему остыть.
2. Снимите трубку вакуумного регулятора.
3. Демонтируйте крышку ГБЦ, предварительно запаситесь новой прокладкой и герметиком.
4. Установите поршень первого цилиндра согласно метки ВМТ, расположенной на шкиву коленчатого вала. Клапан должен быть закрыт.
5. Проконтролируйте величину зазора между клапаном и коромыслом при помощи щупа толщиной пластины 0,35 мм. Он должен входить с небольшим усилием.
6. Регулировка выполняется путем расслабления контрагайки и вращения регулировочного болта вправо или влево.
7. После установки зазора, зафиксируйте болт контрагайкой.
8. Проворачивая вал на 90 градусов, проводите регулировку в 1, 2, 4 м 3 цилиндрах.
9. Установите новую прокладку и крышку ГБЦ на место.

Преимущества и недостатки двигателей УМЗ

Давайте глянем на достоинства двигателя модели УМЗ 421:

• движок тюнинговался уже прямо с завода. Например, та же расточка цилиндров до 100 мм сослужила хорошую службу для увеличения рабочих характеристик;
• производитель улучшил выпускной тракт посредством объединения в один мощный узел выхлопной трубы, выпускного коллектора и резонатора;
• автовладелец мог сделать капитальный ремонт силового агрегата своими руками в гараже;
• производитель форсировал впускной тракт для увеличения мощности;
• завод установил адекватный резинотехнический сальник вместо набивки шнуром на задней опоре коленчатого вала;
• жизненный ресурс был увеличен до 300 тысяч км пробега.

А теперь глянем на недостатки мотора:

• плохая металлообработка корпуса силового агрегата;
• бывают протечки охлаждайки, смазывающего средстваиз блока, головки блока цилиндра и общее миксование рабочих жидкостей;
• установка устаревшего газораспределительного механизма и привода;
• увеличенный расход горюче-смазочных материалов;
• постоянная проверка и регулировка теплового зазора клапанов. Это нужно делать каждые пятнадцать тысяч километров пробега.

Частых проблем мотор УМЗ 421 тоже не избежал. Глянем с чем приходится иметь дело автовладельцам.

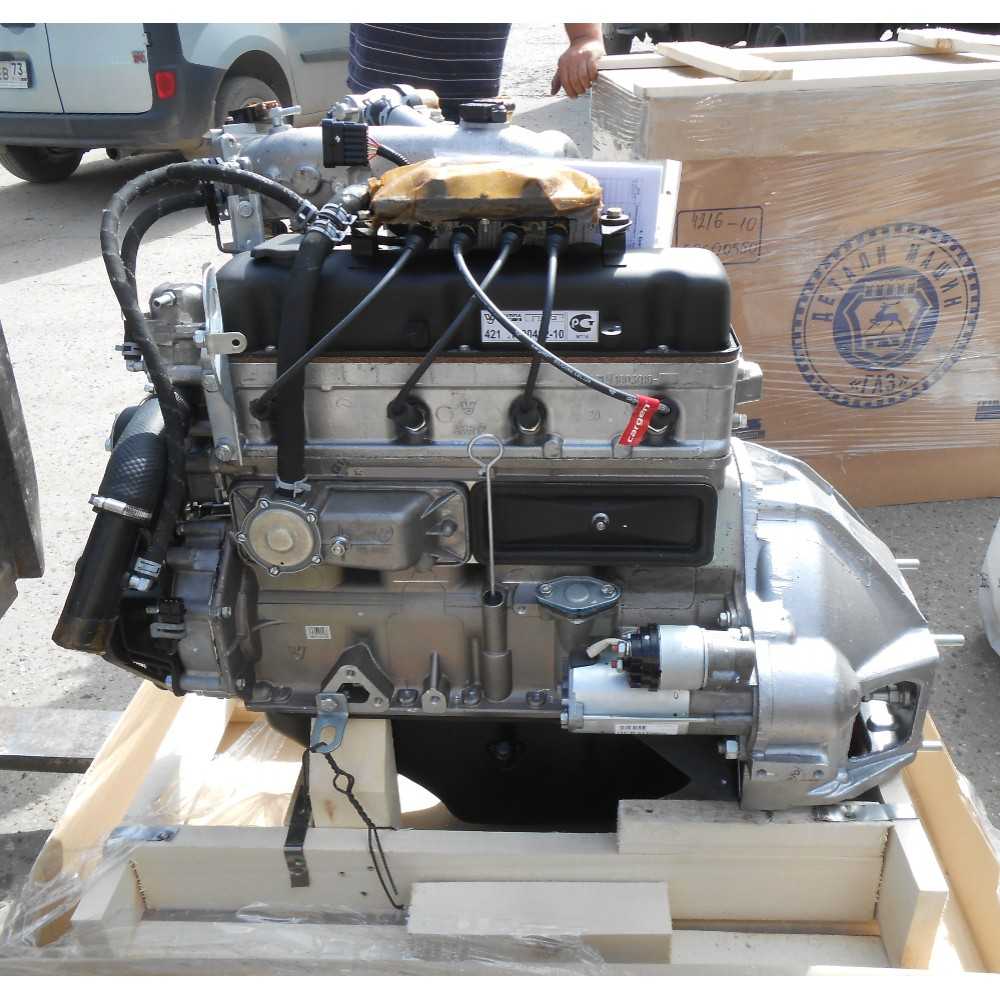

Основные модификации двигателей УМЗ 421

Все модификации этого семейства моторов можно грубо разделить на 2 категории. К первой будут относится те, которые работают на низкооктановом бензине. Это УМЗ 4213, УМЗ 4215 и работающие на газобензине. К последним относятся модификации 421800. Также существовала модификация с увеличенной мощностью с алюминиевым ГБЦ – ЦМЗ 4216 99лс.

Все модификации мотора из 402 серии:

• УМЗ 4218.10, УМЗ 4215.10-10, УМЗ 4215.10-30 – основная модификация ДВС со степенью сжатия 7, была разработана под 76 бензин. Мощность не превышала 98 л.с., а класс по экологичности не более ЕВРО-1.
• УМЗ 4218.10-10 – ДВС аналогичен УМЗ 4218.10, но в нем увеличена степень сжатия до 8.2 под 92 бензин, соответственно, и больше мощность на 5 л.с.
• УМЗ 421.10 – мотор является аналогом УМЗ 4218.10, но оснащен измененной системой выпуска газов.
• УМЗ 421.10-30 – по сути, полный аналог УМЗ 4218.10-10, но с модифицированной выпускной системой.
• УМЗ 4213.10-40, УМЗ 4213.10-50 – модель, аналогичная УМЗ-421.10-30, но с установленным инжектор. Благодаря нему увеличен класс экологичности до Евро-3, а мощность до 117 л.с.
• УМЗ 4216.10 УМЗ 40215.10-30 – инжекторный агрегат с увеличенной степенью сжатия до 8.8, приспособлен для работы на 92-м бензине и обладает увеличенной мощностью до 123 л.с.
• УМЗ 42161.10 – модель, аналогичная УМЗ 4216.10 с мощностью 99 л.с.
• УМЗ 42164.10 – аналог УМЗ 4216.10, но оснащен улучшенным распредвалом и модифицированной системой выпускных газов. Его экологический класс – в Евро-4, а мощность – 125 л.с.
• УМЗ 421647.10 – улучшенная модификация УМЗ 42164.10, газобензиновый с мощностью 100 л.с.
• УМЗ 42167.10 и УМЗ 42161.10 –налоги УМЗ 4216.10, являются газобензиновыми агрегатами мощностью 123 л.с

Подготовительные операции

Несмотря на то, что регулировка клапанов двигателя 4216 “Газель” относительно проста, нужно понимать, что процесс очень ответственный. Перед работами по регулировке машину следует тщательно подготовить.

Первым делом автомобиль необходимо зафиксировать. Одному ручному тормозу доверять не стоит. Лучше дополнительно подстраховаться противооткатными упорами. Затем, если двигатель горячий, ему дают остыть. Мотор должен быть полностью холодным.

Перед началом работ необходимо добраться до клапанного механизма. На инжекторных двигателях это сделать относительно просто, а на карбюраторных — сложней.

Для начала необходимо снять воздушный фильтр:

1. Первым делом снимают крышку фильтра, затем откручивают крепежные гайки.
2. Шланг вакуумного корректора зажигания и патрубок сапуна также снимают.
3. Далее от карбюратора отсоединяют тяги – они будут сильно мешать.
4. Наконец, отворачивается клапанная крышка.

На этом подготовительные работы окончены и можно переходить непосредственно к регулировке клапанов двигателя 4216 “Газель”.

Разборка коленчатого вала

Разборка коленчатого вала требуется перед шлифовкой его шеек, и для замены звездочки привода газораспределительного механизма.

Съемником спрессовываем муфту.

Если съемника нет, снимаем ее ударами через латунную оправку.

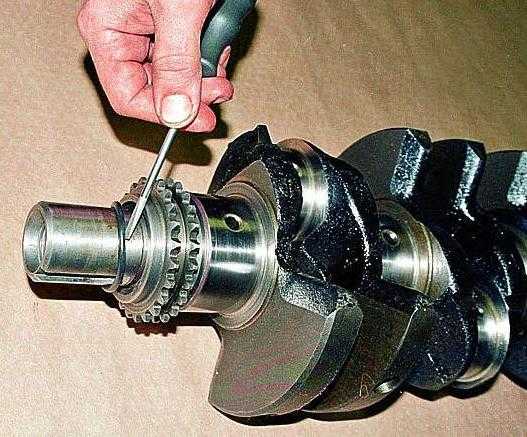

Поддев отверткой, снимаем резиновое кольцо, предварительно выбив шпонку из прорези вала.

Спрессовываем звездочку латунной оправкой и, поддев отверткой, извлекаем шпонку звездочки.

После шлифовки шеек коленчатого вала болтом с головкой “на 14” и законтренными гайками выворачиваем заглушки.

Каналы для прохода масла в коленчатом валу тщательно очищаем от отложений и остатков абразива.

Промываем каналы коленчатого вала керосином, бензином или дизельным топливом и продуваем сжатым воздухом.

Заворачиваем заглушки масляных каналов на место

Бородком раскерниваем кромки заглушек

Собираем вал в обратной последовательности. Запрессовку звездочки и муфты начинаем с установки соответствующих шпонок в паз коленчатого вала.

Блок в салоне

Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.

Фото — схема

Описание предохранителей

F1	10А Лампа габаритного света в левой блок — фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2	10А Лампа габаритного света в правой блок — фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3	15А Лампа ближнего света левой блок — фары, сигнализатор включения ближнего света
F4	15А Лампа ближнего света правой блок — фары
F5	15А Лампа дальнего света левой блок — фары, сигнализатор включения дальнего света
F6	15А Лампа дальнего света правой блок — фары
F7	10А Лампы противотуманного света в задних фонарях
F8	10А Реле указателей поворота в режиме указания поворотов
F9	15А Реле указателей поворота в режиме аварийной сигнализации
F10	10А Датчик положения педали тормоза в режиме включения сигналов торможения
F11	20А Лампы противотуманных фар (опция
F12	15А Блокировка дифференциала (опция)
F13	10А Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14	10А Блок управления ABS
F15	20А Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16	5А Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17	15А Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17	5А Электропривод зеркал (опция)
F18	25А Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18	15А Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений)
F19	20А Электро двигатели стекло подъемников (опция)
F19	15/20А Отопитель
F20	20А Электро стекло подъемники (опция)
F21	20А Реле звукового сигнала, прикуриватель, розетка
F22	15А Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23	10А Головное устройство звуковоспроизведения
F24	5А Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)
F25	15А УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25	5А ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26	20А УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция)
F27	15А УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв
F28	5А УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29	10А Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

1 и 2 — запасные.

Назначение реле

К1	Реле стеклоочистителя
К2	Реле плафона двери
К3	Реле противотуманных фар
К4	Реле обогрева зеркал
К5	Реле ближнего света
К6	Реле насоса отопителя
К7	Реле звукового сигнала
К8	Реле дальнего света

Как уменьшить расход

Многие водители уделяют большое внимание расходу горючего, стараясь сэкономить. Например, если ваш бизнес заключается в перевозке вещей, то топливо может забрать достаточно большую долю дохода

Давайте определим, какие существуют способы экономии:

• Используйте автомобиль в нормальном режиме. Не надо ездить на высоких скоростях и сильно газовать. Бывают ситуации, когда необходимо срочно доставить заказ, тогда этот способ экономии топлива не подойдет.
• Установите на автомобиль дизель. По этому поводу существует много споров, одни считают, что установка дизеля – отличный выход из ситуации, другие же против замены.
• Установите газобаллоннуюсистему. Этот вариант является самым лучшим для экономии горючего. Хоть и существуют в переходе на газ минусы.
• Установите на кабину спойлера. Этот способ также помогает сэкономить горючее, так как обтекатель имеет свойство уменьшать сопротивление встречного воздуха.

После того как вы выбрали способ экономии горючего, стоит не забывать и о состоянии машины. Не игнорируйте проверки движка на исправность.

Обратите внимание, как настроена топливная система, все ли с ней в порядке. Проверяйте давление в шинах раз в месяц

Движение автомобиля сопровождается рывками или провалами

Резкие или кратковременные рывки, появляющиеся во время движения, возникают наиболее часто по причине сбоев искрообразования

В силу инерционности горения топлива кратковременные и резкие рывки по причине неисправности топливной системы не возможны и следует основное внимание сосредоточить на проверке свечей зажигания, высоковольтных проводов и правильной работы катушки зажигания. Самостоятельно, без наличия диагностического оборудования проверить сбой искрообразования, пробой высоковольтных проводов и межвитковых замыканий на катушке зажигания невозможно

Решить проблему возможно банальной подменой заведомо исправных деталей системы зажигания.

Что видит специалист при поиске рывков, совершаемых автомобилем во время движения.

Процессы образования искры для поджига топливной смеси в цилиндрах совершаются с огромными скоростями, иначе говоря это быстротечные процессы и зафиксировать («поймать») точку потери искры возможно только специальными приборами, осциллографами, которые могут записывать информацию покадрово через заданный и очень короткий промежуток времени (в миллисекундах и микросекундах).

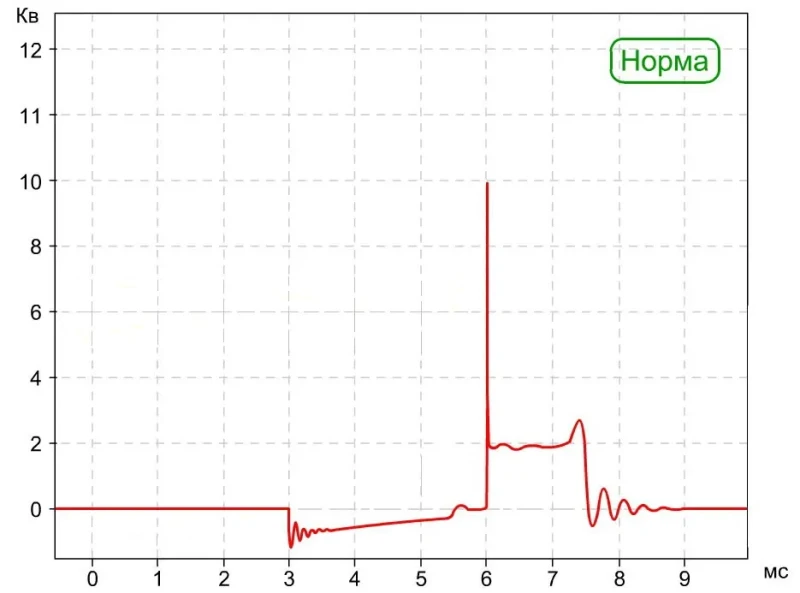

Нормальное горение искры

Дефект — нет искры

На левом рисунке показана осциллограмма нормально работающей искры. Слева направо – включается коммутация в первичной цепи катушки зажигания и происходит заряд, который по достижению времени отдает накопленную энергию электродам свечи в виде высоковольтного пробоя, который достигает 10,0 киловольт. Пробой мгновенно переходит в режим искры (горизонтальная линия), которая работает при напряжении 2,0 киловольт. Участок горения искры завершается волнообразными затухающими колебаниями, свидетельствующими об исправности катушки зажигания (остаточное высоковольтное напряжение).

На правом рисунке осциллограмма до пробоя разряда одинаково записывается осциллографом, но далее отсутствует горизонтальный участок линии горения искры. Это и есть рывок автомобиля в движении.

Рывки на автомобиле с двигателем УМЗ также могут появляться при неисправности датчиков синхронизации, при этом аварийная лампа неисправности на панели приборов может и не включаться. В этом случае проще заменить датчики синхронизации.

 Провал часто возникает из-за неисправности катушки зажигания, которая самостоятельно определяется подменной заведомо исправной катушки или специалистом, используя специальное диагностическое оборудование.

Коробка переключения передач

Стандартная пятиступенчатая коробка передач ГАЗ 3302 ничем не отличается от той, что устанавливается на Волгу. Отличия заключаются в количестве зубьев на валу и шестерне, а также количеством передаточных чисел. При острой необходимости можно установить коробку от Волги на Газель.

Схема устройства коробки передач Газели

Неисправность коробки выявляется водителем в ходе эксплуатации путем внешних факторов: трудность переключения передач на определенных ступенях. Причиной этой неполадки являются заусенцы, появившиеся на зубьях муфты. В лучшем случае зубья нужно прочистить, однако при запущенном положении придется менять рычаг переключения.

Неполадка в синхронности при переключении. Руководство по ремонту объясняет эту проблему порчей кольца синхронизации. Единственный выход — заменить кольцо.

Худшая поломка — самостоятельное переключение передач. Этот дефект возникает из-за износа деталей коробки и пружины фиксатора. Единственно возможное решение — покупка поддержанных деталей. Если возможность замены временно отсутствует, можно ослабить крепление коробки с картером механизма сцепления. Это наиболее частые поломки, проблемы и недостатки данной модели автомобиля. Зная такие хитрости, каждый водитель сможет быстро избавиться от поломки.

Тюнинг

Увеличение мощности силовых агрегатов серии УМЗ 421 представляет определенную сложность, так как конструкция мотора устарела, поэтому провести тюнинг без потери надежности силового агрегата зачастую невозможно.

Тюнинг карбюраторных разновидностей этого силового агрегата может выполняться путем использования заводского инжектора, который устанавливается на модернизированную версию УМЗ 4213 Evotech.

Ремонтные работы с установкой на силовой агрегат УМЗ 249 и др. инжекторной системы не представляют сложности. Установка инжектора позволяет получить около 30 дополнительных лошадиных сил.

• Использование проточенного маховика может дать дополнительно около 5-8 лошадиных сил. В продаже можно найти уже готовые варианты таких перфорированных маховиков, которые снижают инерцию вращения и при этом не приводят к разбалансированности двигателя.
• Мотор может получить дополнительные 10-15 лошадиных сил путем установки модифицированной выхлопной системы и воздушного фильтра нулевого сопротивления.

Автор статьи Сенькин Влад
