Устройство и ремонт раздаточной коробки ваз 2121 нива

Раздаточная коробка Нива 21214

(см. также по этой теме Езда на автомобиле и Что такое полный привод, а также приёмы вождения Нивы)

ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ

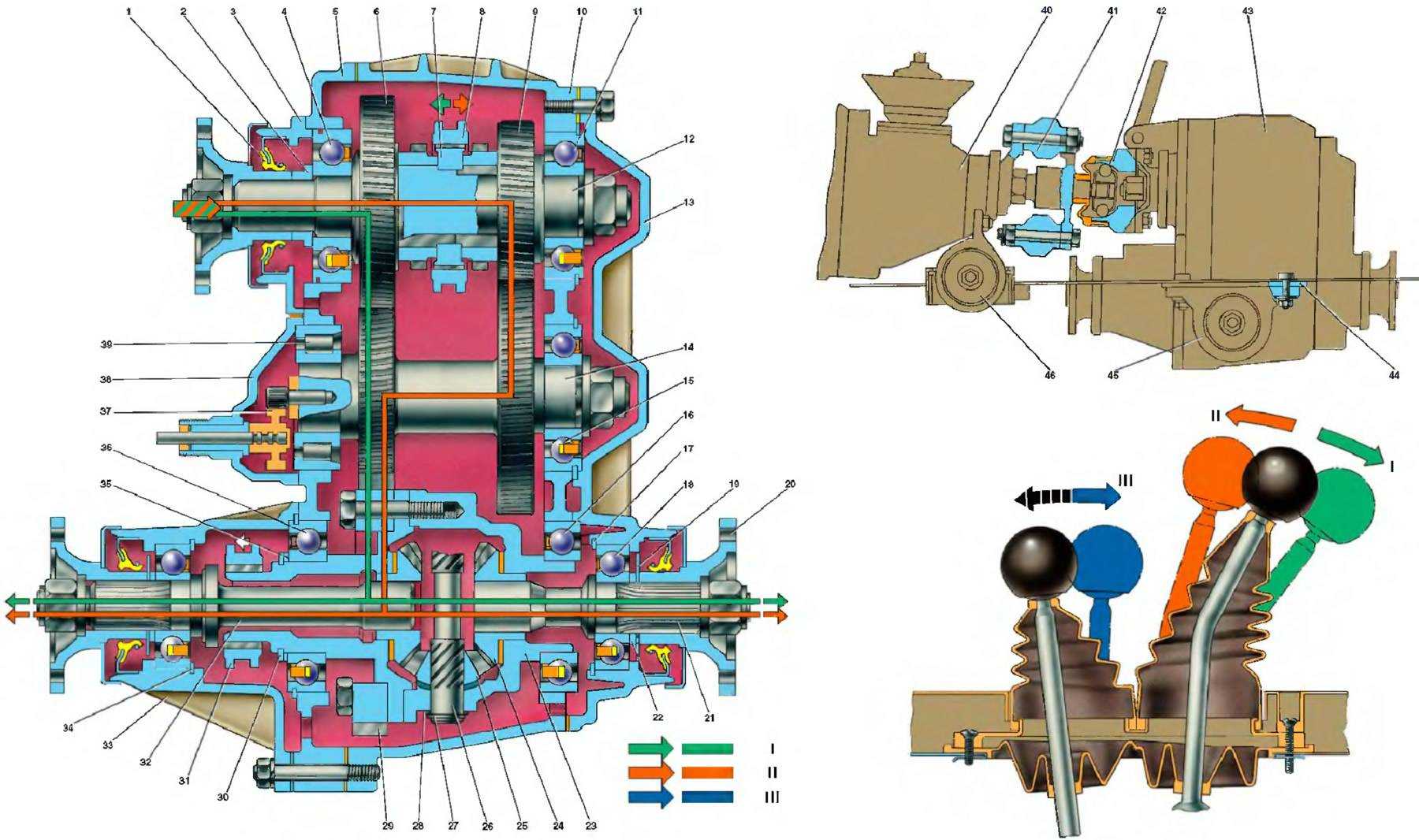

Рычаги раздаточной коробки и их положения

Н — низшая передача;

N — нейтральное положение;

Р — дифференциал разблокирован;

Б — дифференциал заблокирован. При переводе рычага в это положение в комбинации приборов загорается сигнализатор, предупреждающий о блокировке дифференциала.

А еще интересно: Подергивание двигателя на холостых оборотах: причины неисправности

ПРИМЕЧАНИЕ Переключение передач с низшей на высшую и блокировку дифференциала можно производить в движении при выключенном сцеплении.

Низшую передачу в раздаточной коробке рекомендуется включать после полной остановки автомобиля и с отключенным от трансмиссии двигателем.

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ КПП

Схема переключения передач (нанесена также на рукоятке)

Перед началом движения проверьте положение рычагов раздаточной коробки — оно должно соответствовать дорожным условиям. Движение начинайте на первой передаче и по мере роста частоты вращения коленвала своевременно переходите на высшие передачи.

Вовремя и в соответствии с дорожной обстановкой, переходите на низшую передачу в КПП, не допуская перегрузки двигателя.

Для движения задним ходом нажмите на рычаг переключения передач, утопив его до упора и переведите в положение, соответствующее включению задней передачи. Заднюю передачу включайте только при полностью остановленном автомобиле.

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

сам корпус;
вал привода переднего моста;

промежуточный вал;
ведущий вал;
шестерни;
подшипники;
корпус дифференциала;
сателлиты;
муфта блокировки дифференциала;
муфта переключения передач;
фланцы (для соединения с карданными валами);
сальники;
рычаги управления.

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца.

Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

один человек садится на место водителя, авто поднимают вместе с ним;
блокировку необходимо отключить и включить 4-ю или 5-ю передачу;
необходимо, чтобы шпильки находились в середине опорных отверстий (для этого раздвиньте раздаточные опоры руками);
второй человек снизу должен послабить 4 гайки, которые фиксируют раздатку;
человек, находящийся на водительском месте должен набрать обороты и сообщить об этом напарнику (помощник «на ходу» затягивает фиксаторы до положенного уровня);
в автосервисе для центрирования, автомобиль должен набрать скорость до 60 кмчас (скорость должна устанавливаться на 4-й передаче).

Рекомендуем: Как правильно почистить автомобильные чехлы из овчины?

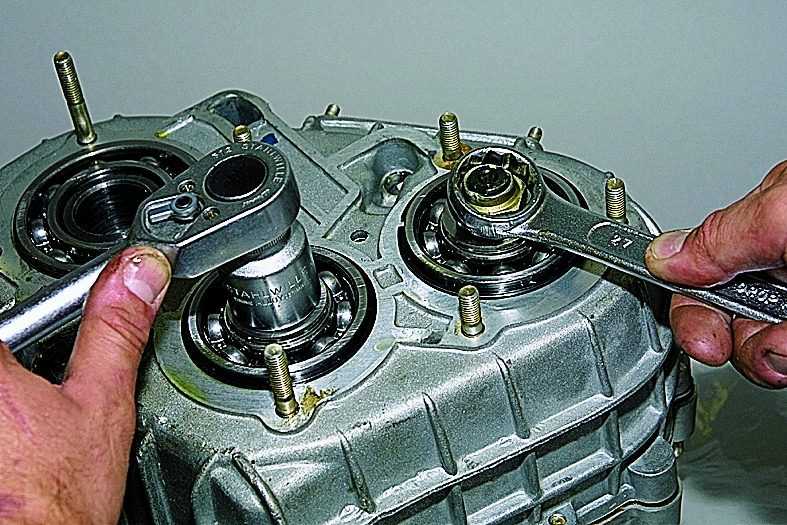

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

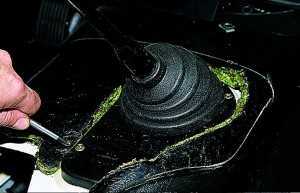

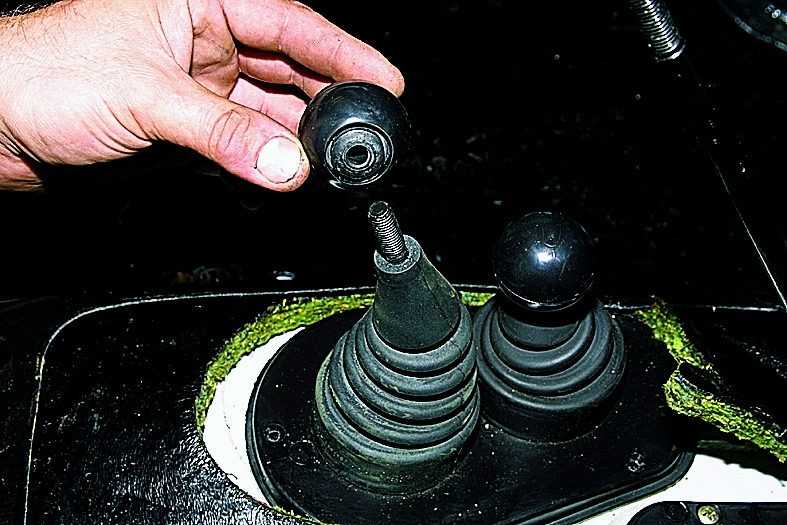

в салоне демонтируем пластмассовую накладку рычагов КПП и РК;

Тюнинг оптических элементов «Нивы 21214»

Модернизация и тюнинг на моделях 21213 и 21214 часто включает изменение стекла на фонаре или материалов конструкции отражателя. В других случаях требуется не столько тюнинг, сколько ремонт: перепайка выгоревших контактов, замена мутной оптики, устранение разрушенного отражателя или блока. Большинство работ в освещении можно выполнить самостоятельно, чем и пользуются автолюбители.

Чтобы явно выделиться на дороге среди аналогичных автомобилей, возможно установить танковые фары. Сегодня такой вариант тюнинга является самым популярным и эффективным. Чтобы установить передние и/или задние танковые фары «Нива 2121», необходимо устранить ободок и изъять сам отражатель. Работы должны выполняться аккуратно, чтобы предотвратить нанесение повреждений конструкции. Для выполнения поставленной задачи нужно открутить 4 болта и отсоединить корпус.

Метод весьма популярен, его можно выполнить в несколько этапов:

После завершения установки желаемых лампочек нужно настроить фары «Нивы». При отсутствии опыта регулировки лучше довериться специалисту.
Когда установка и регулировка завершены, нужно подключить их к системе питания.
Прежде чем монтировать задний фонарь, нужно проверить, присутствует ли уплотнитель и убедиться в его качестве. В месте соединения не должно быть видно никаких просветов, иначе внутри появится конденсат, который приведёт к выходу из строя лампы.
Если просветы всё-таки имеются, нужно снять фару и обработать участок по периметру соприкосновения с помощью герметика.

Замена выключателя контрольной лампы блокировки дифференциала Нива Шевроле

Устанавливайте снятые детали в порядке, обратном снятию. Отверните три гайки корпуса привода датчика скорости и Под корпусом привода может быть установлена картонная уплотнительная прокладка. Сильно обжатую или поврежденную прокладку замените. Извлеките из корпуса вал привода в сборе с шестерней и сальник.

Замените неисправные детали и установите привод в порядке, обратном снятию. Установите под раздаточную коробку опору.

Отверните гайки крепления к кузову поперечины задней опоры раздаточной коробки. Отверните гайку, Для замены подушки отверните две гайки болтов ее крепления. При необходимости также замените резиновые втулки поперечины. Для замены подушки бокового крепления раздаточной коробки отверните гайку оси крепления коробки, Вторую подушку снимают аналогично. Установите детали в порядке, обратном снятию.

Снимите раздаточную коробку см. Ослабьте затяжку выключателя и Устанавливайте выключатель в порядке, обратном снятию. Снятие и установка раздаточной коробки Вам потребуются: Отсоедините от раздаточной коробки все карданные валы см. В салоне автомобиля отсоедините чехол рычага раздаточной коробки от кожуха тоннеля пола и Снимите резиновый чехол рычага.

Отверните гайки крепления к кузову левой боковой подушки подвески коробки и ослабьте гайки крепления остальных подушек. Отсоедините провода от выключателя контрольной лампы блокировки дифференциала.

Подставьте под раздаточную коробку опору, отверните остальные гайки крепления подушек и Устанавливайте раздаточную коробку в порядке, обратном снятию. Разборка и сборка раздаточной коробки Вам потребуются: Подденьте отверткой запорную втулку и снимите стержень рычага управления коробкой.

Замена выключателя контрольной лампы блокировки дифференциала

Нанесите герметик на посадочную поверхность гнезда в картере под сальник, смажьте маслом рабочую кромку сальника и запрессуйте сальник подходящей оправкой. Замена сальника привода раздатки Нива Шевроле завершена.

Вторую подушку снимают аналогично. Установка подушек раздаточной коробки Нива Шевроле выполняется в порядке, обратном снятию. Замена выключателя контрольной лампы блокировки дифференциала Нива Шевроле Для снятия или установки выключателя контрольной лампы блокировки дифференциала Шеви Нива потребуется ключ на Заменить выключатель контрольной лампы блокировки дифференциала можно только на снятой с автомобиля раздаточной коробке, так как непосредственно на автомобиле недостаточно места для пользования ключом.

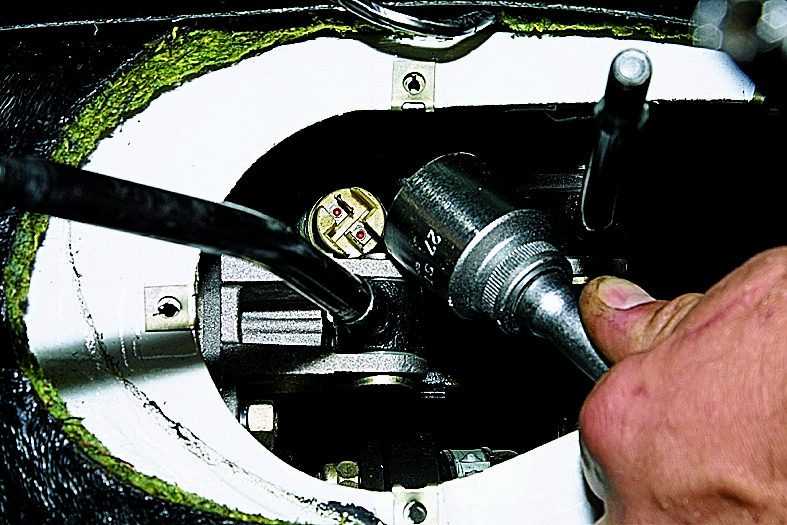

Снимаем нижний резиновый чехол. Отсоединяем провода от выключателя контрольной лампы блокировки дифференциала. Выключатель уплотнен медным кольцом.

Устанавливаем выключатель контрольной лампы блокировки дифференциала в обратной последовательности.

Видео — Центровка раздатки Нива Шевроле 2123

https://youtube.com/watch?v=S79cEsovfrk

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
арушен осевой зазор между шестернями. Восстановите зазор путем подбора специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

Распространенные проблемы трансмиссии Lada 4×4

Часто от водителей можно услышать, что трансмиссия автомобиля постоянно гудит, хрустит. Многим приходится перебирать коробку уже через 20 тыс. км пробега, а затем каждые 10 тыс. км проводить мелкий ремонт. Качественные зарубежные присадки и масла ситуацию радикальным образом не меняют. Вой и гул – характерная особенность не только Lada Niva, но и других автомобилей АвтоВАЗ, например Lada Granta и Lada Kalina. В АвтоВАЗ знают об этой проблеме. Неприятные звуки и хрусты в работе трансмиссии объясняют плохой доработкой зубьев шестерен передач и главной пары. В 2014 году узел серьёзно дорабатывали, но окончательно проблема так и не была устранена.

Представители завода так комментируют неустранимые проблемы КПП:

Борьба с гулом и воем раздатки ведется заводом фактически с самого момента появления автомобиля. В 1999 году Ниву оснастили улучшенной раздаточной коробкой с мелкомодульными шестернями. Уровень стороннего шума действительно удалось снизить, но возник вопрос надежности и выносливости модернизированного узла. Сегодня на Lada Niva 21214-М ставят собранную на герметике раздатку с обновленной системой вентиляции и с выведенным в подкапотное пространство открытым сапуном. Конструкция исключает вероятность образования избыточного давления в картере. Серьёзные изменения произошли и с карданными валами: теперь они на ШРУСах с пыльниками. Новые балансировочные стенды завода теперь дают возможность оснащать карданы большей геометрической точностью.

Разборка и очистка передней части автомобиля

Шаг 1: снятие бампера

Перед началом работ необходимо полностью отключить автомобиль и поднять его на домкрате для удобства доступа к передней части. Необходимо снять бампер, прежде чем начинать разбирать переднюю часть. Для этого следует открутить все болты, соединяющие бампер с кузовом, и снять его с автомобиля.

Шаг 2: демонтаж генератора и стартера

Далее нужно разобрать генератор и стартер, чтобы освободить место для работы. Для этого необходимо отсоединить все провода и шланги, прикрепленные к генератору и стартеру, а затем снять их с автомобиля.

Шаг 3: очистка передних деталей

После того, как генератор и стартер сняты, необходимо очистить все передние детали от грязи и пыли. Для этих целей можно использовать щетку и средство для чистки.

Шаг 4: проверка передней подвески

Перед установкой раздатки необходимо проверить состояние передней подвески и, при необходимости, заменить ее детали. Проверьте состояние амортизаторов, пружин, рычагов подвески и шаровых опор. Замените поврежденные детали передней подвески.

Шаг 5: установка раздатки

После того, как передняя часть автомобиля прошла проверку и очистку, можно начинать установку раздатки на Ниву 2121. Для этого следует приступить к переключению передач и проверить работу раздатки в режиме движения. При правильной установке Ваш автомобиль будет готов к тяжелым дорожным условиям и поездкам по бездорожью.

Приборные панели Лада Нива 4х4

Хотите ли Вы сделать свой автомобиль привлекательным, чтобы ловить восхищенные взгляды зевак? И чтобы сделать это не затрачивая больших денег и времени? На наш взгляд каждый автолюбитель, не раздумывая, ответит «да». И если Вы один из них, то эта статья именно для Вас. Ну что заинтриговали, тогда «поехали».

Сегодня в статье пойдет речь о комбинации приборов для Лада 4х4 Нива. Ведь комбинация приборов это важный элемент в вашей машине, именно с него водитель может получать необходимую информацию. Такую как: текущую скорость, показания оборотов двигателя, температуру в салоне и за бортом и т.д. И на секунду представьте, если бы в автомобиле не было комбинации приборов. Страшно даже представить, что будет. Ведь если у Вас не будет даже нескольких параметров на приборной панели, например, текущей скорости автомобиля, то это приведет Вас к нарушению скоростного режима и, в конце концов, к большому штрафу. Поэтому комбинация приборов очень нужная деталь в автомобиле, и поэтому к выбору ее нужно подходить с умом.

Бывают два вида комбинаций приборов для Лада 4х4 Нива: это обычные, которые устанавливаются на заводе и имеют все необходимые данные, и второй вид электронные панели приборов, в которых имеется встроенный бортовой компьютер и множество различных функций. Вот об вторых мы сегодня и поговорим. А начнем мы, пожалуй, с самой первой функции, с изменения цветовой палитры комбинации приборов

Ведь для некоторых любителей изменения подсветки в салоне это важно, так как, например если сигнализаторы в салоне светят одним цветом, а панель приборов другим, то это не совсем красиво и портит все Ваши старания. Поэтому если Вы любитель поэкспериментировать с цветами подсветки в Вашем салоне, то эта панель для Вас

Но, а если у Вас во время поездки появилась ошибка, то смело можете зайти в строенный в панели, бортовой компьютер и узнать все, что Вам нужно. Функции электронной панели приборов можно перечислять бесконечно, поэтому, чтобы не тратить Ваше время, мы выписали список самых необходимых:

Средний расход топлива за 100 км или за время пути.
Сообщение о том, что температура охлаждающей жидкости приближается к порогу допустимого максимального значения.
Сообщение о том, что необходимо заменить расходные материалы такие как: масла и все возможные фильтра.
Пробег Вашего автомобиля.
Также производители позаботились о любителях делать замеры скорости до 100 км/ч или на определенный участок.
Особой функцией является вывод на экран ошибки и при необходимости можно мгновенно удалить ее из памяти.

Внимание: Список функций у каждой конкретной электронной панели приборов может различаться, необходимо уточнять в инструкции или же у продавцов-консультантов. Как видите, сколько возможностей можно вместить в простой панели прибор

И если Вы решились на покупку, то это инструкция по установке именно для Вас

Как видите, сколько возможностей можно вместить в простой панели прибор. И если Вы решились на покупку, то это инструкция по установке именно для Вас.

Инструкция по установке электронной комбинации приборов на NIVA с инжекторным двигателем:

Открутите два болта облицовки комбинации приборов.
Выкрутите болты по бокам комбинации приборов.
Выньте 2 штекера и выньте панель.
Подключи 2 штекера к электронной комбинации приборов.
Проведите провод К-линии и подключите его к колодке.
Прикрутите по бокам болтами новую электронную комбинацию приборов.
Закрепите облицовку.

Внимание: Уточняйте у продавцов-консультантов, подходит ли электронная комбинация приборов, под Ваш автомобиль. Назовите продавцу-консультанту: год выпуска автомобиля, модель и тип двигателя

В любом случае, какую бы вы не выбрали модель электронной комбинации приборов для Лада 4х4 Нива, то на Вашем автомобиле она будет смотреться восхитительно и Вы всегда будете ловить очаровательные взгляды зевак и завистливые восхищения друзей.

А мы в свою очередь поможем Вам подобрать товар, и организуем своевременную доставку товара, по самым низким ценам на планете.

Как правильно снять коробку передач на Ниве Шевроле?

Коробку переключения передач на автомобиле Нива 2121 и 2131 снимают для ее разборки и ремонта, а так же при выполнение других работ, при которых ее наличие будем мешать ходу их проведения. В этом видео я снимаю коробку переключения передач с ваз 2121 нива.

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

Характерный хруст при движении с вывернутыми колесами;
Рывки при разгоне;
Увеличенная вибрация на ходу;
Постукивания при преодолении неровностей.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Кулиса джипа Нива Chevrolet

Продолжая исследование русского джипа Нива Chevrolet, являющегося родственником семейства автомобилей ВАЗ, уделим внимание таковой детали, как кулиса. Что все-таки это такое и где она стоит? Наверняка, часто приходилось слышать каждому сегодняшнему водителю во время обучения в автошколе о том, как инструктор «ругается» на изживающую себя кулису, когда переключает скорость. Что все-таки это такое и где она стоит? Наверняка, часто приходилось слышать каждому сегодняшнему водителю во время обучения в автошколе о том, как инструктор «ругается» на изживающую себя кулису, когда переключает скорость

Что все-таки это такое и где она стоит? Наверняка, часто приходилось слышать каждому сегодняшнему водителю во время обучения в автошколе о том, как инструктор «ругается» на изживающую себя кулису, когда переключает скорость.

Да, вправду кулиса это деталь коробки, которая делает важную функцию, но в Ниве Шевроле имеется два таких устройства одна кулиса служит для переключения скоростей, а другая для переключения режимов раздатки. Но об этом фактически и скажет данный материал.

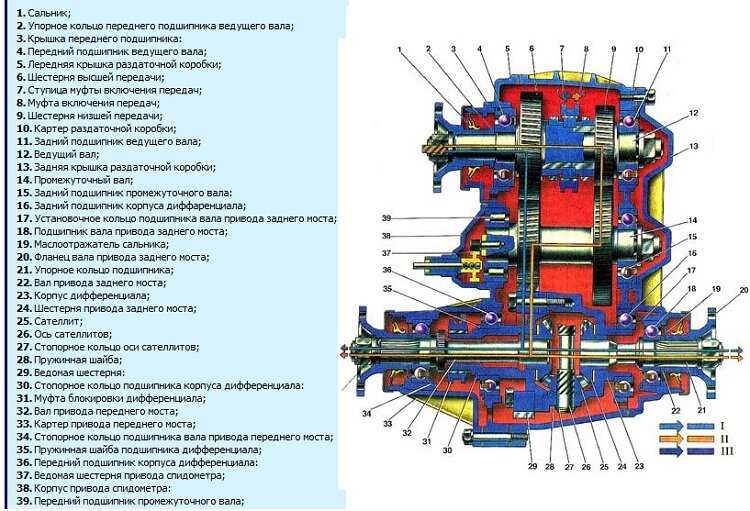

Устройство и функции раздаточной коробки ВАЗ 2121

Раздатка ВАЗ 2121 предназначена для правильного распределения крутящего момента на оси внедорожника и увеличения его значения на выходе. Правильно этот прибор называется демультипликатором.

Раздаточная коробка выполняет следующие функции:

1. Позволяет заблокировать межосевой дифференциал;
2. Позволяет отключить один из ведущих мостов;
3. Повышает крутящий момент ведущих колес при использовании пониженной передачи;
4. Распределяет крутящий момент по осям внедорожника;
5. Позволяет установить коробку отбора мощности для работы дополнительного оборудования.

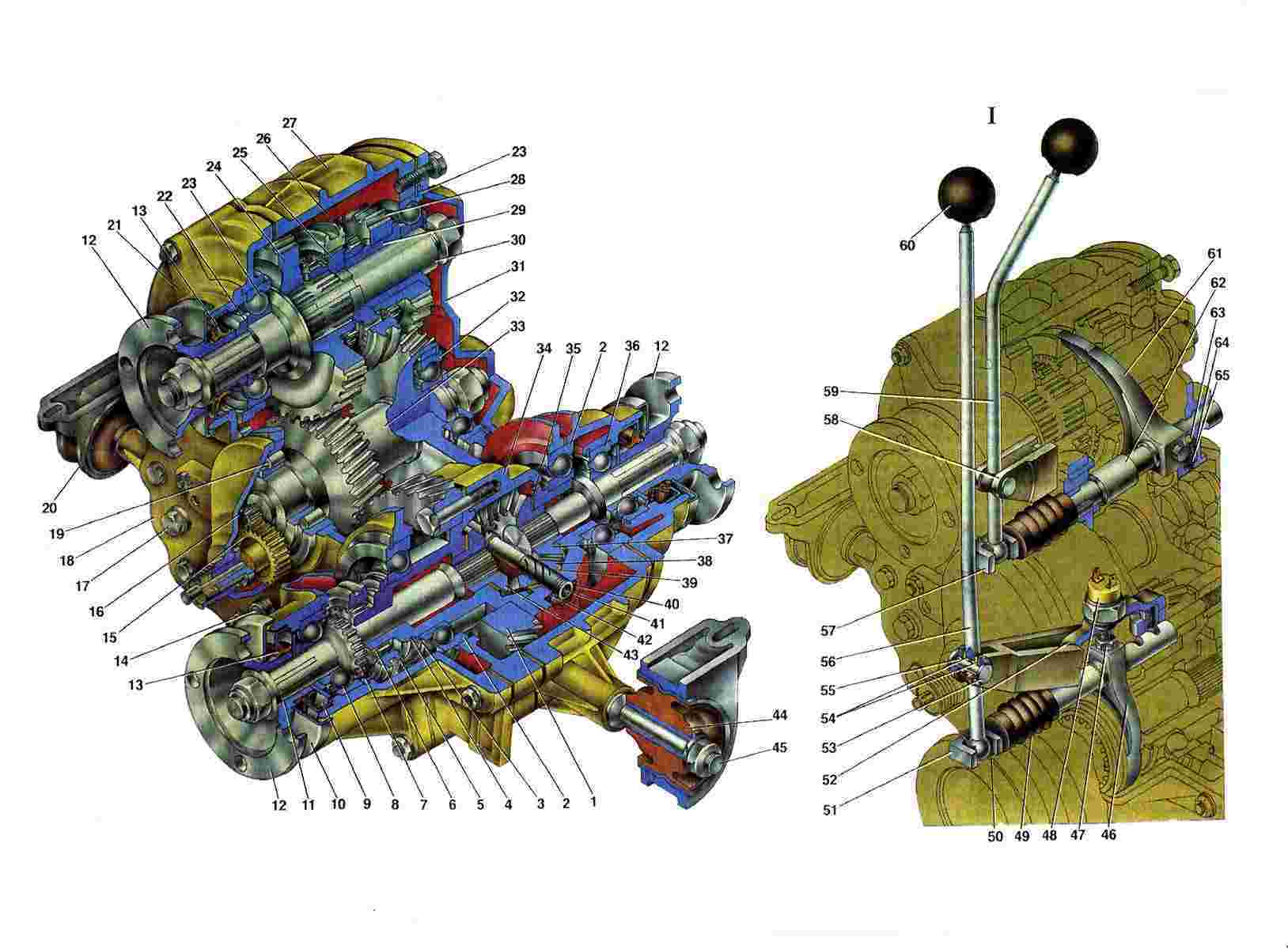

Раздатка 2121 состоит из литого алюминиевого корпуса, внутри которого размещены основные детали:

ведущий вал;
промежуточный вал;
дифференциал;
вал привода заднего моста;
вал привода переднего моста;
муфта переключения передач.

На ведущем валу находятся две шестерни, большая из которых отвечает за высшую передачу, меньшая – за пониженную. Обе шестерни плотно стоят на валу, который подвергается термообработке в наиболее нагруженных местах для исключения дефектов во время работы.

На каждой шестерне имеется два ряда зубов – косые и прямые. Косой ряд зубьев пребывают в непрерывной работе с шестернями вала промежуточного, а прямой ряд зубов – с муфтой. Во время переключения передачи на раздатке муфта движется по ступице в горизонтальном направлении, сцепляясь с одной из шестерен вала ведущего. Среднее расположение муфты является нейтральным.

Промежуточный вал раздатки имеет две косозубые шестерни, из которых передняя зацепляет шестерню дифференциала. В торце промежуточного вала находится ведущая шестерня спидометра. Межосевой дифференциал имеет муфту блокировки, благодаря которому осуществляется жесткое соединение валов привода передней и задней оси.

Панель приборов Нива: описание ламп индикаторов

Номер	Описание
3/4	Индикаторы поворотов, включаются одновременно при активации аварийной сигнализации.
7	Недостаточный уровень топлива в бензобаке.
8	Габаритное освещение автомобиля включено.
9	Аварийная ситуация в тормозной системе.
10	Дальнее освещение головной оптики активировано.
12	Монитор пробега автомобиля.
13	Лампа «проверьте двигатель». Если индикатор загорелся – нужно тщательно проверить силовую установку.
14	Лампочка включения аварийки.
15	Дисплей часов.
16	Если лампа загорелась, требуется проверить генератор и зарядку аккумуляторной батареи.
17	Ручник активирован
18	Уровень масла в двигателе критически снизился.
19	В большинстве комплектаций – резервная лампа.

Также следует выделить цвета индикаторов автомобиля. Их можно разделить на три части.

Зеленый/синий – индикаторы этих цветов указывают на нормальную работу узлов машины.
Оранжевый/желтый – говорят водителю, что определенный агрегат требует внимания или обслуживания.
Красный – самый опасный цвет. Если на приборке загорается такого цвета лампа, машину требуется срочно показать мастеру.

Восклицательный знак на панели Нивы

Означает, что в тормозной системе снизился уровень жидкости. Потребуется вскрыть крышку расширительного бачка и долить тормозуху до нужного уровня. Рекомендуется проверить магистраль на наличие протечек, износа колодок.

Главный блок предохранителей

1	16А Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
1*	16А Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала
2	8А Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар) Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3	8А Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4	8А Правая фара (лампа дальнего света)
5	8А Левая фара (лампа ближнего света)
6	8А Правая фара (лампа ближнего света)
7	8А Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней
8	8А Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей
9	16А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения
9*	8А Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота Обогрев заднего стекла (цепь управления)
10	16А Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала)
10*	8А Регулятор напряжения Обмотка возбуждения генератора
11	8А Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь
12	8А Реле дневных ходовых огней, лампы дневных ходовых огней
12*	8А Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13	8А Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар
14	16А Прикуриватель
15	16А Резервный Обогрев заднего стекла (силовая цепь)
16*	8А Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла

Источник

Проверка работоспособности

Для диагностики работоспособности устройства вам понадобится загнать авто на яму или эстакаду, чтобы получить доступ к ДЗХ. Процедура проверки осуществляется с помощью тестера — омметра. Как вариант, можно использовать мультиметр, только настроить его в режим измерения Ом.

Тестирование девайса осуществляется следующим образом:

Сначала необходимо добраться до ДЗХ и отключить разъем, подключенный к нему.
Затем к штекеру девайса нужно будет подсоединить щупы тестера, после чего прибор настраивается в режим замера сопротивления.
Включите зажигание и переведите рычаг трансмиссии в режим задней передачи.
Запустите силовой агрегат и посмотрите на дисплей тестера. Если показания, выдаваемые на экран, составляют 0 Ом, при этом тестер подал соответствующий звуковой сигнал, это свидетельствует о том, что устройство полностью работоспособное. Если фары заднего хода не включаются, то проверяйте лампочки, предохранитель, цепь подключения, а также контакты.
Если же тестер в результате проверки показал бесконечность, то это говорит о том, что контроллер вышел из строя, соответственно, его надо менять (автор видео о диагностике и замене — Игорь К).

Замена.

Чтобы снять ДС необходимо установить автомобиль на ровную площадку. После этого лучше всего отключить клеммы аккумуляторы, чтобы избежать появления ошибок в БК.

Отсоединяем клеммы проводов, для этого нужно нажать на пластиковый фиксатор на колодке. После этого при помощи ключа выворачиваем датчик из посадочного места. Если выкрутить его сразу не получается, то не рекомендуется применять излишнее усилие. Нужно обработать резьбовое соединение средством WD-40, подождать несколько минут и продолжить демонтаж.

Установка нового ДС производиться в обратном порядке. При покупке новой детали необходимо обращать на внешнее состояние: контакты должны быть обработаны достаточным количеством лака, поскольку это защищает от попадания влаги. После выполнения работ необходимо обнулить ошибки бортового компьютера для того, чтобы убрать ошибку CHECK ENGINE.

Что касается его расположения — ищите ДС в подкапотном прострaнcтве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Замена датчика скорости ВАЗ: пошаговая инструкция:

Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал
