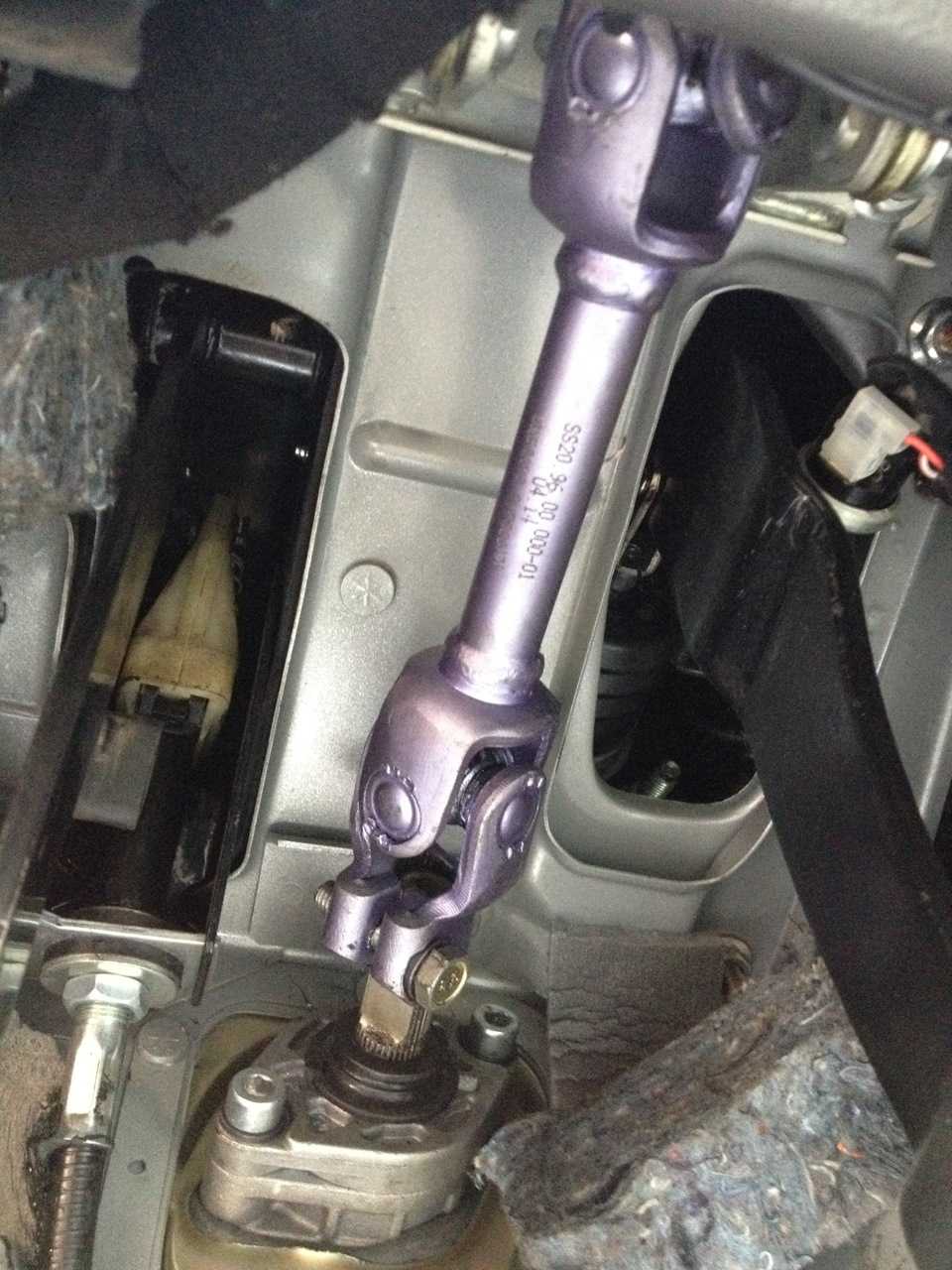

Как поменять рулевой карданчик

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Причина неполадок
Большой люфт рулевого колеса
Крепёжные гайки на тягах шаровых ослабли.	Возможно, утерян шплинт. Подтянуть крепление и при необходимости установить шплинт.
Зазор в тягах шаровых опор слишком большой.	Замена рулевых наконечников Лада Гранта.
Сайлентблоки шарниров изношены.	Заменить тяги.
Между рейкой и гайкой слишком большой зазор.	Изношенные элементы подлежат замене, после замены нужно отрегулировать механизм.
При поворотах руля доносится стук
Гайки рулевых тяг ослабли.	Подтянуть крепёжные гайки.
Между рейкой и гайкой большой зазор.	Заменить изношенные элементы, после замены механизм следует отрегулировать.
Крепёж рулевого управления ослаб.	Затянуть крепёжные гайки, удерживающие механизм.
Рулевое колесо вращается слишком туго
Неисправен опорный подшипник амортизационной стойки.	Опорный подшипник заменить.
Опорная втулка изношена, износ упора рейки.	Изношенные элементы надо менять.
Давление в колёсах слишком низкое.	Подкачать шины до оптимального давления.
Детали шаровых опор изношены или повреждены.	Заменить элементы.
Амортизационные стойки или их элементы отработали свой срок.	Ремонт амортизационной стойки или ее замена.
Подшипники вала износились.	Подшипники вала нужно заменить.
Электроусилитель управления неисправен.	Замена ЭУР вместе с валом.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Также к неисправностям рулевой рейки можно отнести следующие симптомы.

Руль туго вращается (дополняется небольшим свистом).
Тугое вращение прекращается при повышении скорости.
При прямом руле отсутствует усиление.
Рулевое колесо при повороте не поворачивает должным образом колёса спереди (машину начинает бросать влево/вправо на ходу).
Вибрация, биение, скрежет руль начинает дребезжать.
Руль не возвращается в начальное положение.
Рулевое колесо вращается самопроизвольно.

Причин неисправностей рулевой рейки много. Но эти встречаются чаще всего. Если возникает хотя бы один из них, Лада Гранта должна отправиться на ремонт в ближайшее время.

Замена рулевой рейки своими руками

Для начинающих автомобилистов это может показаться слишком сложной процедурой. Но на деле всё проще. Алгоритм действий таков.

Отсоединить АКБ, ослабить болты передних колёс, вывесить перёд на домкратах и снять колёса.
В салоне автомобиля нужно открутить болт, с помощью которого клемма рулевого механизма соединяется с промежуточным валом. При этом рулевое колесо должно находиться в прямолинейном положении (колёса строго прямо).
Отсоединить тяги от поворотных рычагов.
Через зазоры в арках колёс открутить гайки крепления рулевого механизма.
Демонтировать хомут и снять рулевой механизм в сборе.
Далее снимаются все пыльники и их крепления.

Теперь можно устанавливать новую рулевую рейку (если не использовался ремкомплект для ремонта). Собирается узел в обратной последовательности. Положение рейки следует отрегулировать так, чтобы метки на картере совпали с метками на защитном пыльнике. Последняя операция при замене узла – это регулировка развал схождения передних колёс.

В большинстве случаев причиной поломки рейки является игнорирование автомобилистами осмотра автомобиля на предмет наличия неисправностей. Тщательная диагностика всех узлов и агрегатов проводится минимум раз в год.

Купить Электроусилитель руля лада калина гранта калина2 11186-3450008-02

Описание
Отзывы (0)

Номер детали: 1117-3450008-04/11186-3450008-02

Сегодня основное внимание при производстве автомобилей уделяется безопасности дорожного движения и вождению. Бурная электронизация современного автомобиля позволила внедрить новые узлы и системы для решения вышеуказанной задачи

Хорошим примером этого является электроусилитель руля. Предлагаемый электромеханический усилитель руля работает следующим образом. Когда водитель поворачивает руль, на первичном валу возникает момент, происходит рассогласование входного и выходного валов. Упругий элемент кручения между ними закручивается на угол, пропорциональный величине момента.

Применяемость: Lada Granta (2190, 2191) Lada Kalina (1117, 1118, 1119) Lada Kalina 2 (2192, 2194)

Основные преимущества электроусилителя руля 90 , экономия топлива (по сравнению с гидроусилителем) технологичность установки в единый блок, встроенный в рулевую колонку надежная и комфортная езда в экстремальных условиях хорошая обратная связь (чувство водителя) экологичность простота конструкции и повышенная надежность

Производство: Россия Калуга

Просмотрено

38 500 ₽

Код продукта:
Наличие:В наличии

Номер детали: 1117-3450008-04/11186-3450008-02

Сегодня основное внимание при производстве автомобилей уделяется безопасности дорожного движения и вождению

Применяемость: Lada Granta (2190, 2191) Lada Kalina (1117, 1118, 1119) Lada Kalina 2 (2192, 2194)

Производство: Россия Калуга

Причины неисправностей рулевого управления «Лады Гранты»

Все элементы рулевого управления испытывают огромные нагрузки, причем часть из них перемещается относительно других компонентов. Наиболее нагруженными в этом плане являются подвижные детали рейки с электроусилителем или без (зубчатый шток, ведущий вал) и пальцы наконечников. Эти компоненты густо покрыты смазкой и защищены от уличной пыли/грязи прочными резиновыми чехлами (пыльниками). Благодаря стерильности и обилию смазки, сила трения внутри редуктора рейки или пальца наконечника тяги минимальны, а значит, скорость износа материала, из которого они сделаны, также минимальна.

Когда смазка высыхает или теряет свои свойства, то резко возрастает износ трущихся деталей, их размер уменьшается и появляется люфт. Неграмотные действия грантовода усугубляют ситуацию, ведь он пытается устранить люфт только подтяжкой рейки с ЭУР или без электроусилителя, даже не пытаясь проверить состояние механизма, а это помогает лишь при ослаблении пружины, а во всех остальных случаях делает лишь хуже.

Повреждение пыльников приводит к попаданию пыли и грязи внутрь механизма, из-за чего даже хорошая смазка моментально превращается в абразивную пасту, которая на порядок ускоряет износ трущихся деталей.

Поэтому регулярный осмотр ходовой части, а также аккуратная езда по хорошим дорогам являются залогом долгой беспроблемной службы не только рейки, но и всего механизма.

Мы составили таблицу, в которую включили наиболее частые причины неисправностей, а также мероприятия, которые позволят отсрочить поломку, и действия, необходимые для восстановления работоспособности рулевого управления:

Причины	Последствия	Методы профилактики	Способы ремонта
Повреждение пыльника рейки	Быстрый износ шестеренки и зубчатого штока	Регулярный осмотр подвески	Замена пыльника, восстановление или замена поврежденных деталей
Износ опорной втулки	Люфт рулевого механизма и одного или обоих передних колес	Проверить люфт	Замена втулки
Износ штока или прижимного башмака	Проверить состояние рейки после подтяжки	Замена поврежденных элементов
Ослабление прижимной пружины	Проверить люфт рейки	Подтяжка гайки рулевой рейки «Лады Гранты» с электроусилителем или без
Разрушение вкладыша пальца наконечника	Проверить состояние пыльников	Замена наконечников тяг

Разбор рейки

Зачастую только разбор рейки с электроусилителем или без ЭУР позволяет полностью проверить ее.

Основные неисправности

Система электромеханического усилителя руля Лада Веста имеет свои недоработки, которые затем проявляются не самым лучшим образом – иногда даже во время движения. К слову, у ЭУРа Весты есть особенность – на скорости больше 70 км/ч может показаться, что машина «плывет», но на самом деле это датчики так чувствительно реагируют на движения руля.

При запуске двигателя на протяжении трех секунд на приборной панели будет гореть желтая иконка рулевого колеса с восклицательным знаком. Это нормально – обычная проверка датчиков. А вот если после трех секунд иконка не перегорает, это будет означать, что система дала сбой, и начинать движение не стоит – как минимум, стоит подключиться к диагностическому разъему, чтобы выяснить, в чем проблема.

Может произойти отключение электроусилителя на ходу из-за замыкания проводки. Оно обычно предваряется небольшим стуком в руле – если Вы почувствуете такое дребезжание, будьте готовы снизить скорость и остановиться. Отключение ЭУРа во время движения на приличной скорости приводит к тому, что рулевое колесо самопроизвольно выворачивается в сторону, и машина в итоге может съехать на соседнюю или даже встречную полосу.

Замыкание проводки вызвано тем, что под капотом жгут не закрыт от воздействия движущихся деталей, и в итоге трется о рулевой кардан. Вы можете предотвратить проблему, если снимите клемму аккумулятора, жгут и закроете провода гофрированной трубкой – и от попадания большого количества влаги, и от механических повреждений. Если поломка произошла, замените сгоревший предохранитель ЭУРа.

Если Вы не можете самостоятельно провести диагностику, обратитесь к официальному дилеру, настаивайте на настоящей проверке. Как показывает опыт владельцев Весты, официальный дилер проверял подвеску, отпускал автомобиль с уверениями в том, что все в порядке, не искал настоящую причину дребезжания в руле. Отстаивайте свою точку зрения, чтобы бракованный блок ЭУР проверили и заменили.

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
Подсоединить адаптер к валу, но не фиксировать его гайкой.
На адаптер устанавливается спортивный руль и закрепляется специальными винтами.

Когда нужна замена рулевой тяги?

Информация к размышлению: вы должны знать о том, что самая распространенная и характерная неисправность рулевого привода – выход из строя (износ) шарового шарнира наконечников рулевых тяг.

И еще, некоторые «кулибины», по старой памяти, используют такой метод ремонта, как реставрация рулевых тяг. Это конечно личное дело каждого водителя, но стоит посчитать свои деньги: как долго пройдет отреставрированная рулевая тяга, будут ли соблюдены все заводские параметры при реставрации и сколько денег стоит реставрация.

Не проще ли будет купить заводскую рулевую тягу, благо время дефицита на запчасти давно закончилось. И провести замену рулевой тяги своими руками.

Как мы узнаем о неисправности рулевого управления? Элементарно. О том, что пора делать диагностику рулевого управления, нам подскажут руки, лежащие на руле и наш слух.

Характерные признаки неисправности рулевого управления в целом:

— различные внештатные стуки – грюки в рулевом управлении;

Характерное биение руля;

Увеличенный люфт руля: люфт при вертикальном покачивании руля, говорит о
неисправности подшипника ступицы или шаровой опоры, люфт при горизонтальном покачивании – о неисправности рулевого наконечника;

Рулевое колесо стало туго вращаться;

Автомобиль во время движения начинает менять прямое направление движения.

Один из этих признаков присутствует, значит, пора на диагностику рулевого управления.

При диагностике своими силами, или первоначальной диагностике, обратите внимание на следующие характерные моменты:

Перемещение рулевых наконечников вдоль оси пальцев должно быть не более 1,5 мм.

Помощник поворачивает руль, а вы пальцами (наощупь) определяете наличие люфта на шаровых наконечника. Есть люфт или стук – наконечник с шарниром нужно менять.

Проверить затяжку хомута регулировочной муфты на боковой тяге.

Проверить исправность (отсутствие механических повреждений) защитных чехлов шарового шарнира наконечника. Трещины и разрыва есть, чехол меняется.

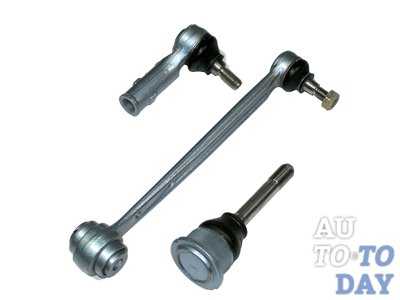

Рулевая тяга – ее функции и уязвимости

В конструкции рулевого управления рулевая тяга обеспечивает передачу усилия от поворота руля на поворотные кулаки колес.

Конструктивно рулевая тяга может иметь рулевые наконечники с обоих ее концов, как например, у средней тяги, либо резьбовое окончание с одной стороны и рулевой наконечник с другой. Посредством резьбы, через соединительную втулку, соединяются короткий и длинный рулевые наконечники, образуя регулируемую боковую рулевую тягу.

Шарниры на рулевых тягах (рулевые наконечники) необходимы для того, чтобы все подвижные элементы в рулевом приводе могли свободно, относительно друг друга и кузова, поворачиваться в различных плоскостях.

Рулевой привод в свою очередь, необходим для передачи на управляемые колеса автомобиля усилия от рулевого механизма, при этом обеспечивая поворот на неодинаковые углы.

Так, если оба колеса будут повернуты на одинаковый угол, то внутреннее колесо при этом будет скользить боком (скрестись по дороге) снижая при этом эффективность рулевого управления.

Помимо этого скольжение будет создавать дополнительный нагрев колеса и его износ. Устранить подобный недостаток удается путем поворота внутреннего колеса на больший угол относительно внешнего колеса.

При прохождении поворота каждое колесо идет по своей окружности, отличной от другой, при этом внешнее колесо проходит по большему радиусу, чем внутреннее. При этом центр поворота у обоих колес общий, и внутреннее колесо соответственно нужно повернуть на больший угол, относительно внешнего колеса.

Это достигается особой конструкцией рулевой трапеции, включающей в себя рулевые тяги с шарнирами и поворотные рычаги. Задать необходимый угол поворота колес удается путем подбора угла наклона рулевых рычагов, касательно продольной оси автомобиля и длины рулевых тяг.

Например, после удара о какое – либо препятствие, повлекшее деформацию либо рычагов, либо рулевых тяг, наблюдается недоворот автомобиля в одну из сторон. Другими словами удается развернуться на дороге, скажем в левую сторону, но не удается в правую. Это свидетельствует о том, что от удара заданная геометрия подвески автомобиля нарушена.

Чаще всего в негодность приходят шарниры, а если точнее, резиновый вкладыш, это, кстати, приводит в негодность и все управление. Происходит такое в результате длительной эксплуатации. Вследствие попадания пыли и грязи может также испортиться пыльник рулевой тяги.

Сами же тяги становятся неисправны, в основном, только после механического воздействия. Это может быть наезд колес на края глубоких ям либо же прямой удар о камень и прочее.

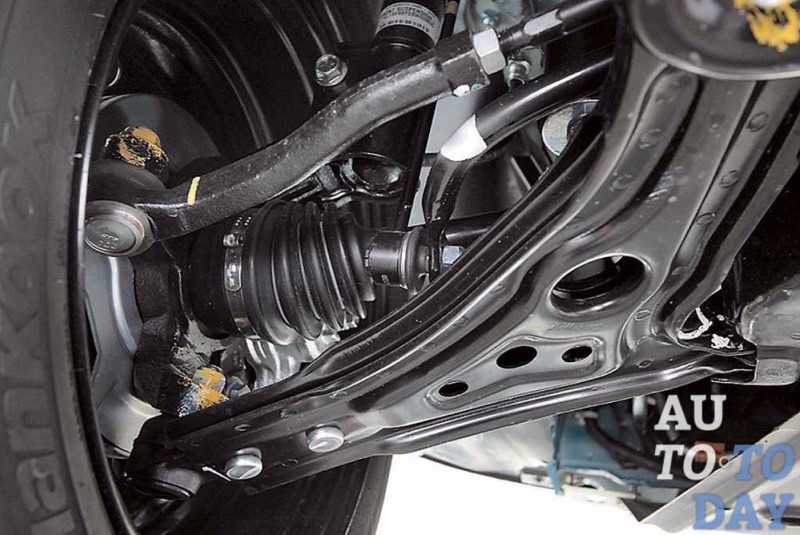

Устройство подвески Лада Гранта

Устройство передней подвески (схема)

1 — чехол; 2 — шаровая опора; 3 — стопорное кольцо; 4 — гайка подшипника ступицы; 5 — защитный колпак; 6 — ступица; 7 — подшипник ступицы; 8 — поворотный кулак; 9 — диск тормозного механизма переднего колеса; 10 — щит тормозного механизма; 11 — гайка; 12 — эксцентриковый (регулировочный) болт; 13 — поворотный рычаг; 14 — пружина передней подвески; 15 — шток амортизатора; 16 — верхняя чашка пружины; 17 — верхняя опора амортизаторной стойки; 18 — гайка штока амортизатора; 19 — подшипник верхней опоры амортизаторной стойки; 20 — прокладка пружины; 21 — буфер хода сжатия передней подвески; 22 — защитный кожух; 23 — телескопическая стойка; 24 — вал привода переднего колеса; 25 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 26 — растяжка передней подвески; 27 — штанга стабилизатора поперечной устойчивости; 28 — стойка стабилизатора поперечной устойчивости; 29 — рычаг передней подвески

рулевое управление

Эталонная система — гидравлический рулевой редуктор. Это механизм так называемого типа «винт — шариковая гайка». Зачастую его применяют на грузовом транспорте и автобусах, но раньше его также ставили и на дорогие седаны, например на Mercedes-Benz с кузовным индексом W124. Механизм отличается минимальным внутренним трением и дополнен гидравлическим усилителем. При повороте руля вращается входной вал редуктора с винтовыми канавками. Такие же сделаны и на внутренней части закрепленной на нем гайки. Вращение вала вызывает ее осевое перемещение. Внешняя часть гайки соединена зубьями с выходным валом редуктора. Таким образом, ее осевое перемещение вновь преобразуется во вращательное. Трение в паре «входной вал — гайка» снижено за счет циркуляции шариков в канавках. По сути, это подшипниковый узел.

Увы, с массовым приходом привычных рулевых реек внутренние трения неизбежно возросли, а с появлением электрических усилителей (электродвигателей) добавились еще и паразитные моменты инерции. С тех пор инженеры с переменным успехом пытаются привить современным механизмам ту эталонную информативность, присущую легковым рулевым редукторам.

Классический гидравлический усилитель руля (ГУР)

Даже в обычной механической рулевой рейке без усилителя есть приличное внутреннее трение. Больше всего потерь, как ни странно, в зубчатой паре «входной вал — рейка». Свое трение есть также в опорной втулке и сухаре. В случае рейки с гидравлическим усилителем сюда добавляются и сальники.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

колёса;
рулевая рейка;
привод;
механизм.

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

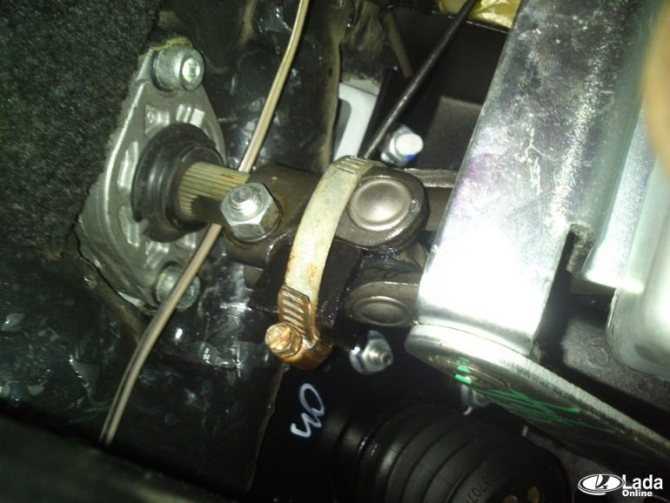

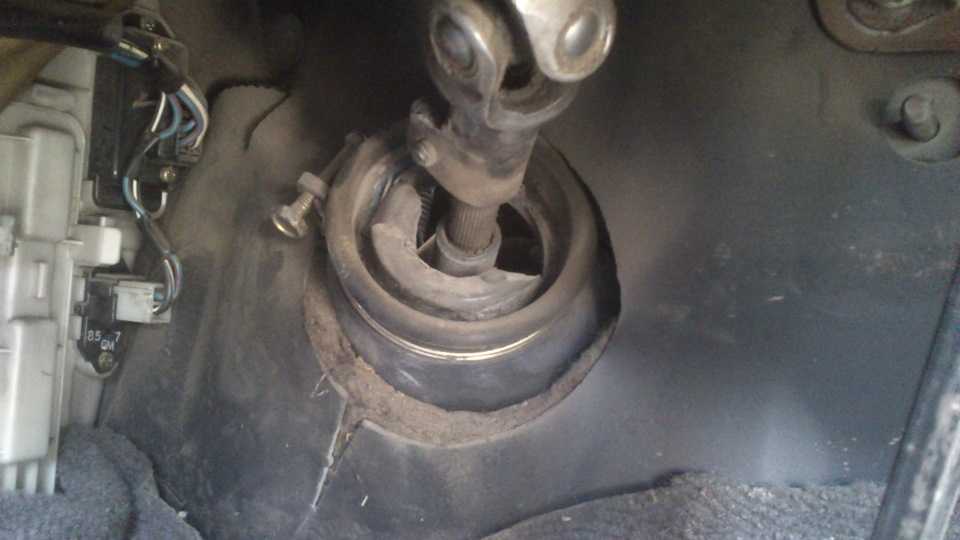

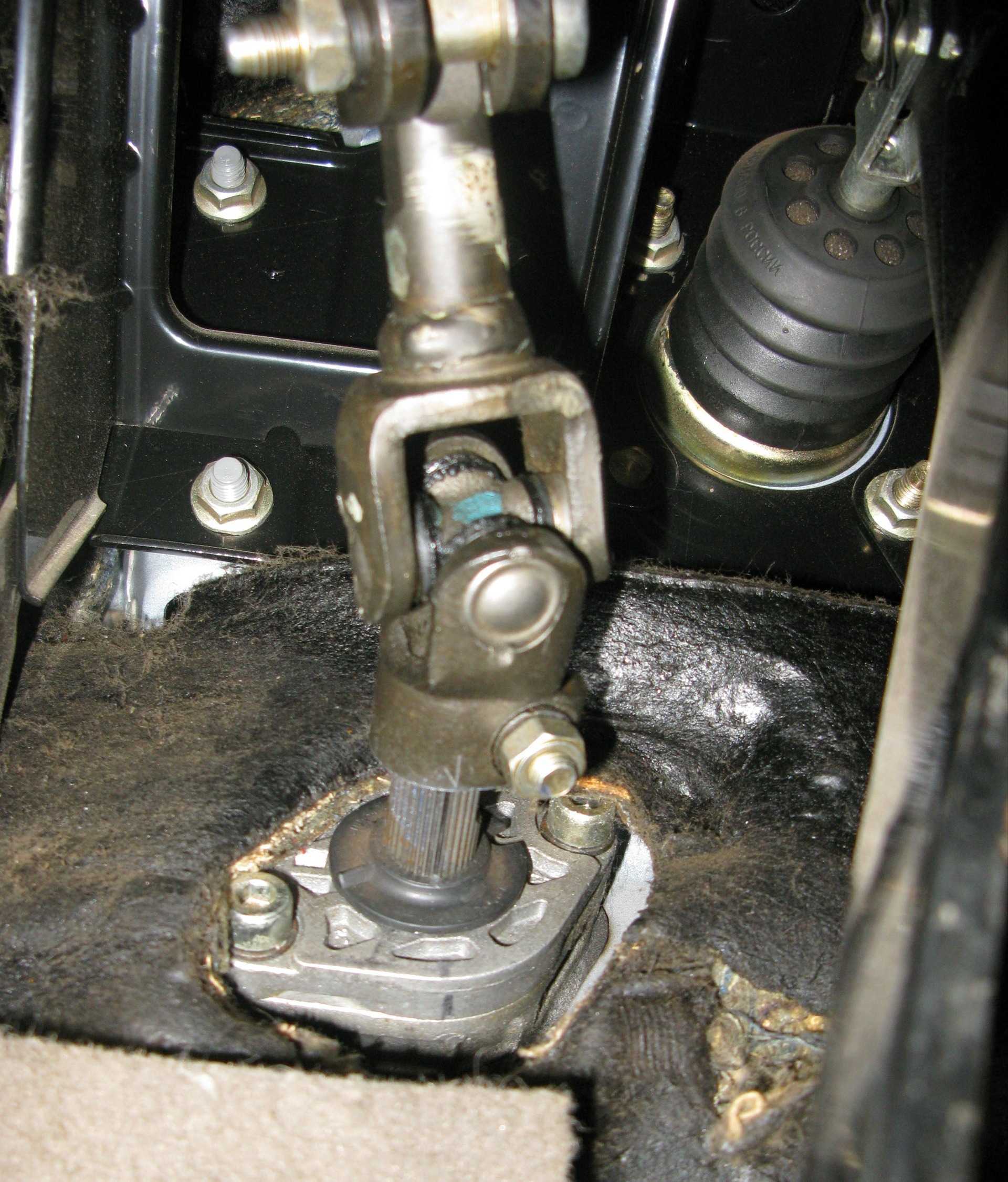

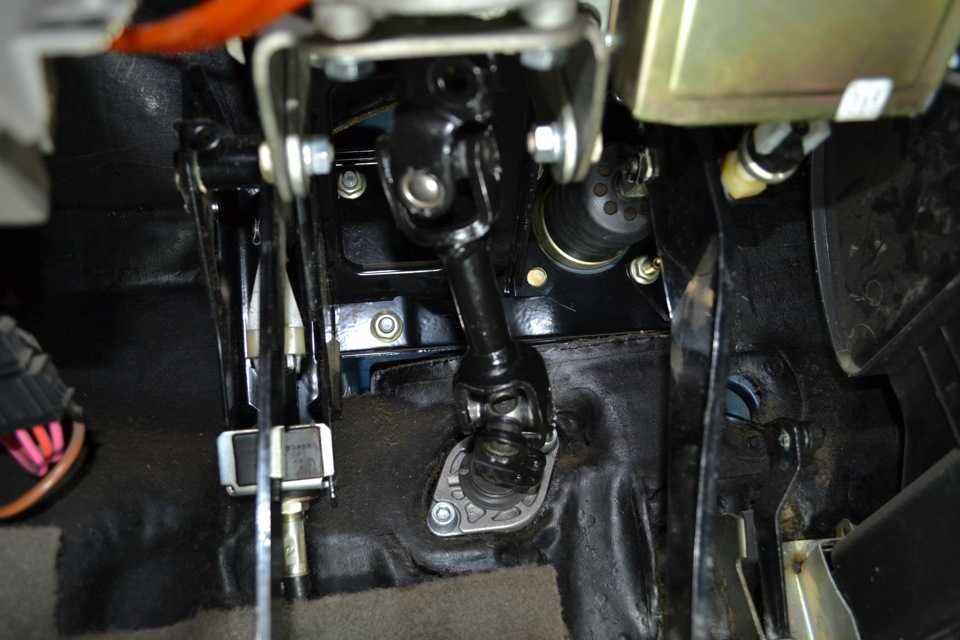

Крестовина рулевого вала гранта

Заметили, что при езде по неровной дороге (например, гравию) на руль сильно передается вибрация. Также возможно появление стука, но гремит не рулевая рейка. Возможно причина дребезга в люфте рулевого вала. Решить проблему предлагается при помощи простой доработки, которая использовалась еще на автомобилях ВАЗ 2108-15.

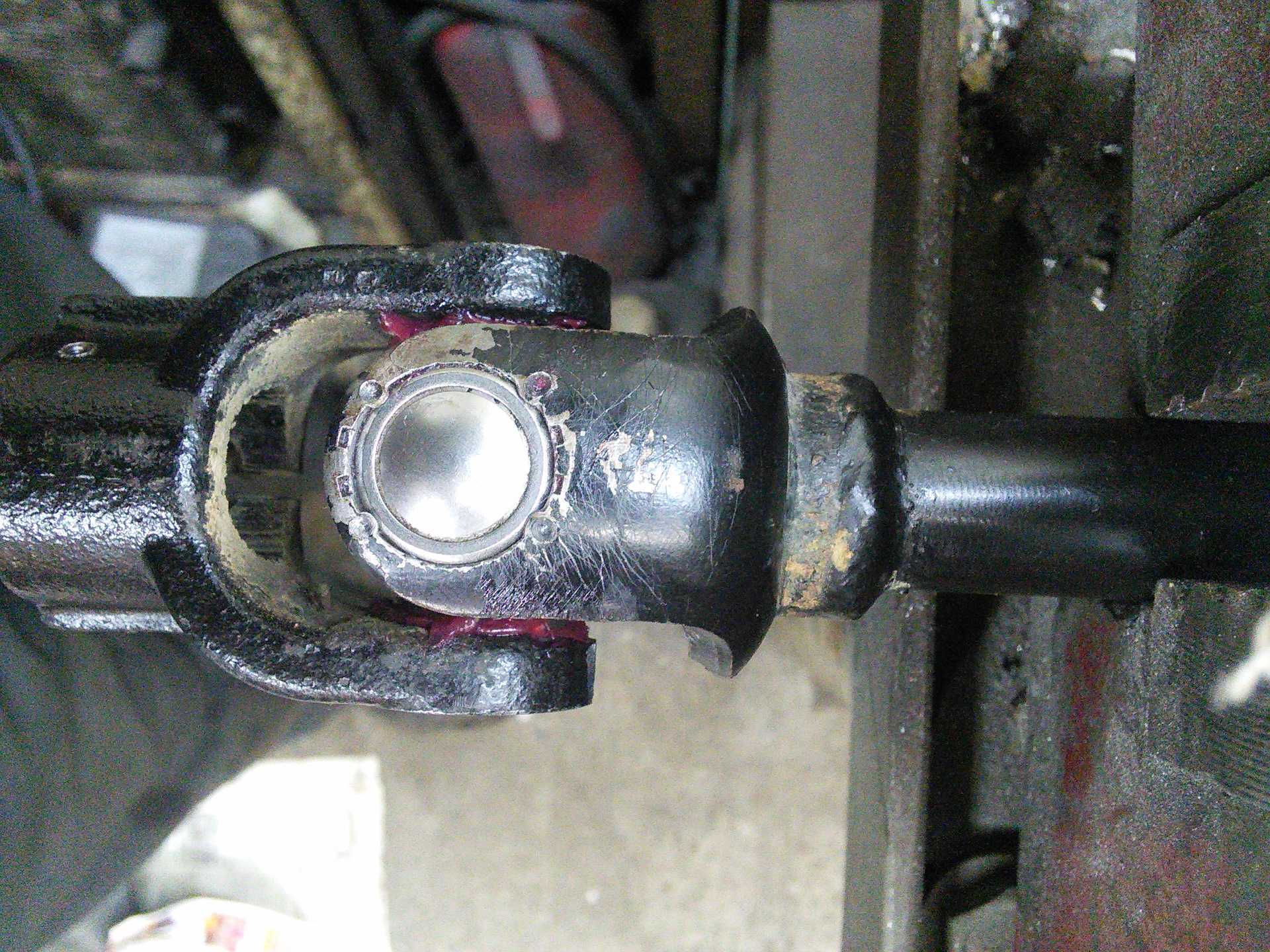

Стуки и дребезг появляются из-за зазоров в сопряженных деталях. Чтобы их исключить следует вставить резиновый кубик (размерами 22х22х22 мм) в карданное соединение промежуточного рулевого вала. Вырезают его из резинового отбойника задней подвески «классики».

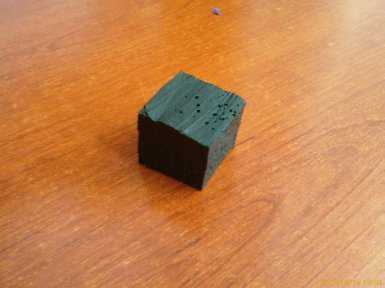

Для установки резиновой детали в рулевой вал ничего снимать не требуется, просто залазим под панель и ищите соединение над педалью тормоза. Чтобы засунуть кубик в узкое пространство потребуется смазать его (например, WD-40) и воспользоваться хомутом или домкратом.

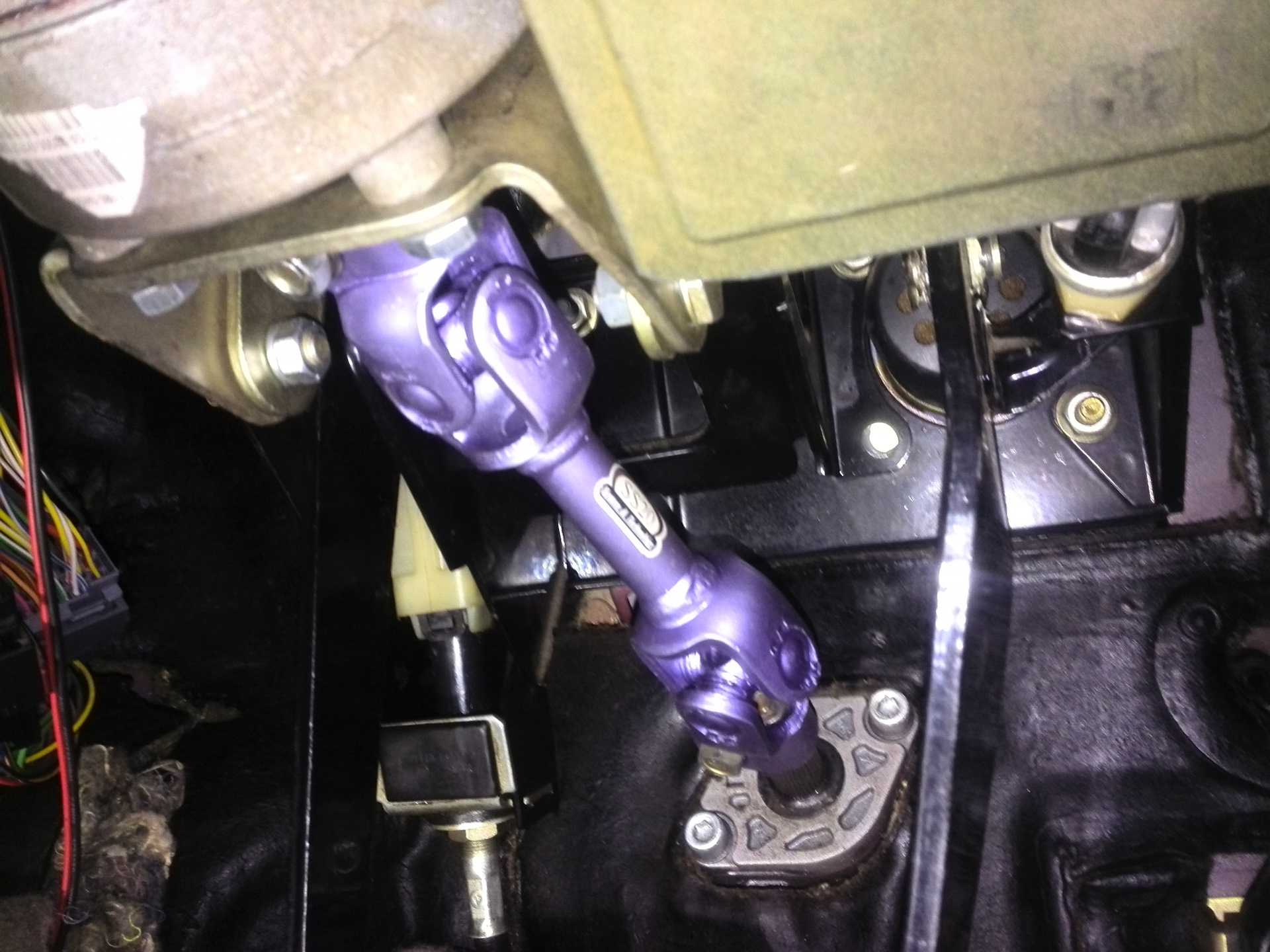

Для владельцев моделей Лада Гранта и Калину с ЭУР есть альтернатива этой доработке – установить карданный вал рулевого управления без стука (каталожные номера: 11186-3422092-00, 21230-3401085-00). Напомним, в некоторых случаях причинами стука устраняется при помощи подтягивания рулевой рейки или болта рулевого вала. А вы сталкивались с такой доработкой? Какой эффект вы ощутили после установки резинового кубика?

Вес: 860 г Ширина: 0.24 Высота: 0.1 Длина: 0.08 Мера:

шт.Артикул: 72780Принадлежность: ТАЯ>72780 КРОСС-КУРС: 11186-3422092-00, 21230-3401085-00

Решает проблему стука рулевого управления 1118 (Калина) и 21190 (Гранта).

Для установки на автомобиль с электрическим усилителем руля.

Установка ничем не отличается от установки стандартного карданного рулевого вала.

см. инструкцию по ремонту автомобиля

Преимущества:

1.Не стучит

2.Работает весь срок службы автомобиля.

3.Позволяет установить «Гарант» в колонку на автомобили с электрическим усилителем руля производства Россия, г. Махачкала. Не устанавливается «Гарант» на ЭУР корейского производства фитмы MONDO

4 .Отсутствует дефект (тугость вращения или люфт) стандартного рулевого вала (промежуточного рулевого вала), который изначально скрыт работой электрического усилителя руля.

«Рули и наслаждайся»

Рулевое управление. Описание конструкции

Элементы рулевого управления:

1 – правая рулевая тяга в сборе; 2 – правая опора рулевого механизма; 3 – скоба опоры рулевого механизма; 4 – промежуточный карданный вал; 5 – электроусилитель; 6 – рулевое колесо; 7 – труба рулевой колонки; 8 – левая опора рулевого механизма; 9 – рулевой механизм; 10 – левая рулевая тяга в сборе

Рулевое управление – травмобезопасное, с электроусилителем и регулируемой по высоте (углу наклона) рулевой колонкой. Вал рулевого управления соединяется с валом-шестерней через промежуточный карданный вал. Вал рулевого управления вращается на двух шариковых подшипниках, один из которых установлен в трубе рулевой колонки, а второй в корпусе электроусилителя.

Рулевая колонка с электроусилителем рулевого управления:

1 – электродвигатель усилителя; 2 – блок управления усилителя; 3 – редуктор усилителя; 4 – задний кронштейн рулевой колонки; 5 – кронштейн трубы рулевой колонки; 6 – рычаг регулировки наклона рулевой колонки; 7 – кронштейн усилителя; 8 – передний кронштейн рулевой колонки; 9 – труба рулевой колонки; 10 – вал рулевого управления; 11 – промежуточный карданный вал; 12 – стяжной болт; 13 – пружина; 14 – колодки жгута проводов усилителя

ГУР и ЭУР: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов

Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер

В наборе цифр есть определение места производства, это две последние цифры:

00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
Просверлить в пластине отверстия для крепления электроусилителя.
Кардан зафиксировать на ЭУР.
Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Источник

Проверка качества работы

1.При проверке не должно быть люфта в тягах.

2.Произвести регуляцию люфта нужно на рулевом колесе, она должна быть примерно пятнадцать градусов.

3.Ходы руля должны быть плавными и непрерывными, а число оборотов влево или вправо должно быть равным.

4.Удостоверьтесь, что после поворота руль самостоятельно возвращается на место.

В случае определения проблемы на ранних этапах, а также, выполнения работы строго по вышеуказанных пунктах, процедура замены механизма не должна вызывать сложностей и производится довольно быстро. Правда, трудности могут возникнуть при покупке необходимых деталей, так как, если машина старенькая, то некоторые детали могут снять с производства. Если вы не уверены в своих силах, специально обученные работники в сервисном центре сделают всю работу за вас, однако, за эти услуги придется заплатить. Ну что же, выбор за вами.

Кстати, продольная рулевая тяга обязана располагаться так, что бы подвергаться минимальным осевым перемещениям при передвижении колес. Это является основным правилом комфортной и удобной езды. Не стоит игнорировать проблемы и откладывать с ремонтом, так как из-за нарушения угла схождения резина не проживет долго, да и шансы попасть в ДТП значительно увеличиваются.

Сложность

Без инструментов

Не обозначено

Замена рулевой тяги самостоятельно, работа поэтапно

1.Перед тем, как менять рулевые тяги, нужно переместить транспортное средство на смотровую яму, чтобы обеспечить доступ к необходимым механизмам.

3.Блокируем руль и обесточиваем аккумулятор.

4.Приподнимаем автомобиль при помощи домкрата и освобождаем место под козла.

5.Снимаем колеса.

6.Расшплинтовываем гайки наконечников и откручиваем их.

7.Устанавливаем съемник. Бьем молотком по ушку поворотного рычага и подтягиваем гайку поближе. Повторяем процедуру, если положение рычага не изменилось.

8.Откручиваем от муфты рулевой наконечник. Из-за предварительного отключения аккумулятора, возможность попасть на плюсовую проводку можно исключить. Если резьба ржавая и необходимая деталь будет плохо отделяться, можно использовать техническую жидкость.

9.Демонтируем пыльник, а тягу откручиваем от рулевой рейки.
10.В комплекте должна быть смазка, ею необходимо смазать шарнир.

11.Устанавливаем новую рулевую тягу не используя молоток и не применяя сложных физических усилий.

12.Подключаем аккумулятор, закрепляем тормоза и проверяем все это на работоспособность.

13.Зависимо от размера нового и старого элемента, требуется сделать пометки для того, чтобы технически правильно прикрутить тягу и без сложностей добраться в мастерскую. В дальнейшем по этим меткам мастер сервисного центра сделает вам развал схождения колес. Что бы избежать неприятностей с развалом, требуется подсчитать число оборотов, понадобившееся вам для откручивания наконечника.

14.Если в конечном итоге произвести процедуру развал- схождения колес, то это избавит вас от покупки лишней резины в дальнейшем.
