Рулевое управление lada granta: варианты и особенности системы

ГУР и ЭУР установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов

Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер

В наборе цифр есть определение места производства, это две последние цифры:

• 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
• 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
• 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
2. Просверлить в пластине отверстия для крепления электроусилителя.
3. Кардан зафиксировать на ЭУР.
4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
5. Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Что нужно предпринять

Чтобы этого избежать нужно периодически проверять состояние всех узлов рулевого механизма, а также всех пыльников, ведь пыль, попавшая внутрь, станет первой причиной износа и появления люфта.

Ещё кое-что полезное для Вас:

Видео: СТУКИ В РУЛЕВОМ

Проверять все соединения нужно начиная от карданной передачи рулевой колонки. Далее проверяется шестерни с рейкой. Одним из способов проверки является замер свободного хода рулевого колеса. Но можно просто при помощи упора отрегулировать положение рейки относительно шестерни, тем самым выбрав люфт в этом узле.

Для проверки рейки с тягами и тяг с поворотным кулаком, потребуется всего лишь монтировка. С ее помощью нужно раскачивать места соединений. Свободный ход и стуки, если таковые имеются, будут указывать на износ сайлент-блоков или рулевых наконечников.

Люфтомер — прибор для измерения суммарного люфта рулевого управления

Дополнительно само рулевое управление подаст сигнал о наличии люфта. Обычно износ проявляется стуками. Также люфт может проявиться путем повышенной вибрации и биений в рулевое колесо.

Важно учитывать, что виной биения в рулевое колесо, а также стуков может стать не только рулевое управление, но и подвеска. Поэтому лучше проводить диагностику рулевого механизма и подвески комплексно

При обнаружении хоть малейшего люфта в одном из соединений следует сразу же его устранить, чтобы он не стал причиной большего износа рулевого управления.

Своевременная диагностика рулевого управления и устранение даже малейшего люфта не только увеличит срок службы всех составных частей данного узла, но и всегда будет обеспечивать четкость управления автомобилем.

Если вы дошли до материала о том, как проверить рулевое управление машины перед покупкой, значит, авто вы уже подобрали, необходимые вопросы продавцу задали и морально готовитесь к осмотру автомобиля

Значит вы уже в курсе, почему важно проверить состояние рулевого управления перед покупкой авто, и чем грозит его неисправность: угроза безопасности и жизни водителя и пассажиров

Функции рулевого управления

Рулевое управление — это система, обеспечивающая движение транспортного средства. Оно состоит из рулевых колеса, рейки, механизма и привода. Принцип работы руля основан на том, что колесо принимает импульс усилия, осуществленного водителем, и передает его механизму, который реагирует в соответствии с заданным водителем направлением. То есть когда водитель поворачивает руль, он передает силу поворота механизмам, которые связаны с передними колесами, так происходит движение.

Устройство механизма рулевого управления Лада Гранта

Рулевое колесо легкового автомобиля отличается от руля грузового автомобиля прежде всего по диаметру. В первом случае это 390-420 мм, во втором — 445-545 мм. У спортивных автомобилей руль меньше, чем стандартный, установленный на обычное легковое авто. Кроме диаметра, здесь наблюдается различие в механизме управления.

Сегодня существует несколько типов рулевой колонки, от обычных и недорогих до построенных по такому типу, который позволяет ей складываться при фронтальном ударе высокой степени. Кроме того, рулевые колонки имеют как механическое, так и электрическое регулирование, что очень удобно, когда нужно откорректировать высоту руля или его направление.

В образцах последних лет, принадлежащих моделям люксовой категории, встречается рулевая колонка, которую легко переставить с водительского места на место правого пассажира. Рулевой механизм — устройство, передающее колебания от усилия воздействия на рулевую колонку приводу.

Он встречается и у российских моделей Лада Калина, Гранта, ВАЗ 2114 и других проектов АвтоВАЗа. А вот легендарные БМВ, Тойота, Мазда и другие оснащены более сложным рулевым механизмом, с принципом работы на все четыре колеса. Данное решение гарантирует большую устойчивость и великолепную управляемость.

Привод передает усилие от рулевого механизма колесам. На сегодняшний день известно несколько конструкций привода, в зависимости от того какая подвеска установлена на автомобиль. Наиболее популярным и известным является механический привод, который состоит из шарниров и тяг. Такой тип конструкции встречается как в российских моделях, типа Гранты, так и в европейских проектах.

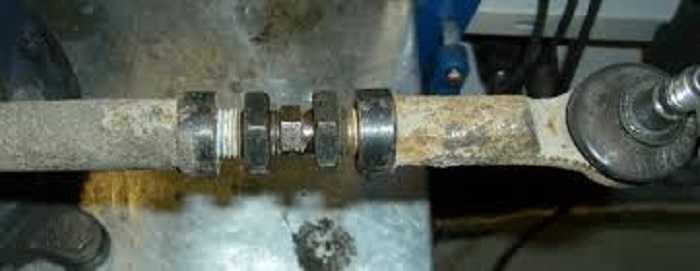

Замена рулевой тяги самостоятельно, работа поэтапно

1.Перед тем, как менять рулевые тяги, нужно переместить транспортное средство на смотровую яму, чтобы обеспечить доступ к необходимым механизмам.

3.Блокируем руль и обесточиваем аккумулятор.

4.Приподнимаем автомобиль при помощи домкрата и освобождаем место под козла.

5.Снимаем колеса.

6.Расшплинтовываем гайки наконечников и откручиваем их.

7.Устанавливаем съемник. Бьем молотком по ушку поворотного рычага и подтягиваем гайку поближе. Повторяем процедуру, если положение рычага не изменилось.

8.Откручиваем от муфты рулевой наконечник. Из-за предварительного отключения аккумулятора, возможность попасть на плюсовую проводку можно исключить. Если резьба ржавая и необходимая деталь будет плохо отделяться, можно использовать техническую жидкость.

9.Демонтируем пыльник, а тягу откручиваем от рулевой рейки.
10.В комплекте должна быть смазка, ею необходимо смазать шарнир.

11.Устанавливаем новую рулевую тягу не используя молоток и не применяя сложных физических усилий.

12.Подключаем аккумулятор, закрепляем тормоза и проверяем все это на работоспособность.

13.Зависимо от размера нового и старого элемента, требуется сделать пометки для того, чтобы технически правильно прикрутить тягу и без сложностей добраться в мастерскую. В дальнейшем по этим меткам мастер сервисного центра сделает вам развал схождения колес. Что бы избежать неприятностей с развалом, требуется подсчитать число оборотов, понадобившееся вам для откручивания наконечника.

14.Если в конечном итоге произвести процедуру развал- схождения колес, то это избавит вас от покупки лишней резины в дальнейшем.

Варианты модификации

Рулевая рейка Лада Гранта может иметь несколько вариантов модификации, которые отличаются параметрами. В зависимости от конкретной модели автомобиля, размеры рулевой рейки могут варьироваться.

Наиболее распространенные варианты модификации рулевой рейки Лада Гранта представлены в таблице:

Модель автомобиля	Тип рулевой рейки	Длина рейки (мм)	Количество шлицов валов рейки
Лада Гранта	Механическая	1050	22
Лада Гранта Sport	Механическая	1050	22
Лада Гранта Cross	Механическая	1050	22
Лада Гранта SW	Механическая	1050	22

Выбор конкретного варианта рулевой рейки зависит от модели автомобиля и индивидуальных предпочтений владельца. При замене рулевой рейки необходимо учитывать совместимость с конкретной моделью автомобиля и соблюдать рекомендации производителя.

Как подтянуть рулевую рейку на Лада Гранта

Итак, есть два пути, по которым можно пойти:

1. Самый простой и быстрый — подтянуть рейку при помощи спец.ключа, просунув его в отверстие где проходит рулевая тяга с левой стороны кузова Гранты.
2. Второй способ более длительный — он подходит в том случае, если рука не пролазит в отверстие кузова со стороны колеса. В таком случае придется снять аккумулятор, и его площадку,чтобы добраться до регулировочной гайки.

Итак, с первым способом все понятно, что касается второго, рассмотрим его более подробно. Первым делом откручиваем и снимаем клеммы от АКБ автомобиля.

После чего снимаем аккумулятор, и приступаем к демонтажу его площадки.

Теперь , когда площадка снята, с внутренней стороны корпуса рулевой рейки необходимо добраться до регулировочной гайки.

Рейка подтягивается по часовой стрелке, гл учитывайте тот факт, что она находится в перевернутом состоянии, поэтому ход будет как бы против часовой стрелки.

Обратите внимание, что для регулировки рейки на Гранте необходимо купить специальный ключ, который предназначен для рейки ВАЗ 2110. Цена его составляет не более 150 рублей, и иногда они продаются комбинированные: с одной стороны для рейки — с другой для роликов ГРМ. Лада Гранта изначально создавалась как недорогой автомобиль

Собственно, поэтому она и стала одной из самых популярных машиной на дорогах. Производитель постарался внести в конструкцию как проверенные, так и новые элементы. Но у них есть свои недостатки. Рулевая рейка Лады Гранта в процессе эксплуатации может преподнести разные сюрпризы. Владельцу отечественного автомобиля полезно разбираться в устройстве многих узлов

Лада Гранта изначально создавалась как недорогой автомобиль. Собственно, поэтому она и стала одной из самых популярных машиной на дорогах. Производитель постарался внести в конструкцию как проверенные, так и новые элементы. Но у них есть свои недостатки. Рулевая рейка Лады Гранта в процессе эксплуатации может преподнести разные сюрпризы. Владельцу отечественного автомобиля полезно разбираться в устройстве многих узлов.

Совместимость

Рулевая рейка Лада Гранта имеет стандартные параметры и особенности, которые обеспечивают ее совместимость с другими компонентами автомобиля.

Сначала нужно обратить внимание на применимые модели Лады Гранта. Рулевая рейка подходит для всех моделей данного автомобиля, включая Лада Гранта Седан, Лада Гранта Универсал и Лада Гранта Хэтчбек

При замене или ремонте рулевой рейки Лада Гранта следует учитывать электроусилитель руля (ЭУР). Рулевые рейки для автомобилей с электроусилителем и без него имеют разные характеристики

Поэтому очень важно подобрать рулевую рейку с учетом наличия или отсутствия ЭУР на конкретной модели Лады Гранта

Кроме того, при замене рулевой рейки Лада Гранта следует учитывать производителя компонента. Оригинальные рулевые рейки производятся компанией «АвтоВАЗ» и имеют высокое качество. Однако существуют также аналоги данного компонента, выпускаемые другими производителями.

Таким образом, для обеспечения полной совместимости и безопасной эксплуатации Лады Гранта необходимо правильно подобрать рулевую рейку с учетом модели автомобиля, наличия или отсутствия электроусилителя руля и качества предлагаемых компонентов.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

• колёса;
• рулевая рейка;
• привод;
• механизм.

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Рулевое управление автомобиля Лада Гранта.

Рулевое управление автомобиля Лада Гранта построено по принципу механизма шестерня-рейка. Рулевая колонка регулируется по высоте. В зависимости от комплектации автомобиля он может комплектоваться электро усилителем руля. Рулевой привод имеет две рулевые тяги, соединенные шаровыми шарнирами с поворотными рычагами телескопических стоек.

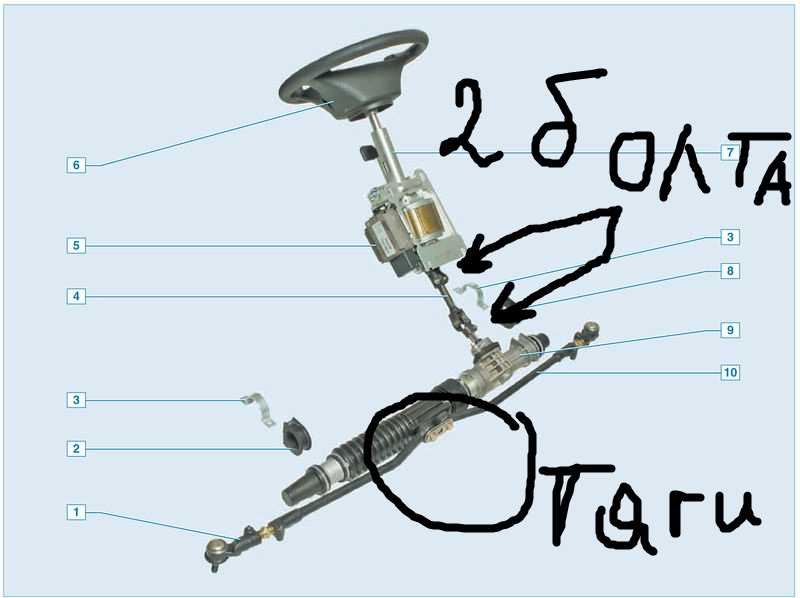

На рисунке обозначены:1 — правая рулевая тяга в сборе;
2 — опора рулевого механизма;
3 — скоба опоры рулевого механизма;
4 — промежуточный карданный вал;
5 — электроусилитель;
6 — рулевое колесо;
7 — рулевая колонка;
8 — рулевой механизм;
9 — левая рулевая тяга в сборе

Рулевой механизм на Лада Гранта — реечного типа с переменным передаточным соотношением. Он закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления — приварные, по два с каждой стороны щитка передка.

На рисунке обозначены:

1 —- наружный наконечник рулевой тяги;
2 — резьбовая втулка;
3 — внутренний наконечник рулевой тяги;
4— правый защитный колпак;
5 — чехол рулевого механизма;
6 — вал-шестерня;
7 — картер рулевого механизма;
8 — левый защитный колпак;
9 — стопорная пластина болтов крепления рулевых тяг;
10 — соединительная пластина;
11 —труба картера

Рулевая рейка Lada Granta поджимается к зубьям шестерни пружиной через упор, уплотненный в картере резиновым кольцом c пластмассовым вкладышем. При сборке рулевого механизма на автозаводе выставляют зазор 0,1 мм в зацеплении рейки с шестерней, после чего кернят в двух точках резьбу картера. В процессе эксплуатации регулировку зазора между шестерней и рейкой производится после разборки рулевого механизма или при появлении посторонних стуков.

Регулировку зазора возможно произвести только на снятом рулевом механизме. Для этого сначала снимаем ее с автомобиля, устанавливаем в среднее положение и блокируем от перемещения. Далее вынув резиновую заглушку, устанавливаем в отверстие регулировочной гайки упора индикатор часового типа до касания с упором рейки. Теперь поворачивая вал-шестерню , определим величину перемещения упора по индикатору. Если она превышает номинальные 0,05 мм, добиваемся нормы, заворачивая регулировочную гайку. После регулировки необходимо разблокировать рейку и проверить легкость вращения вала-шестерни от упора до упора.

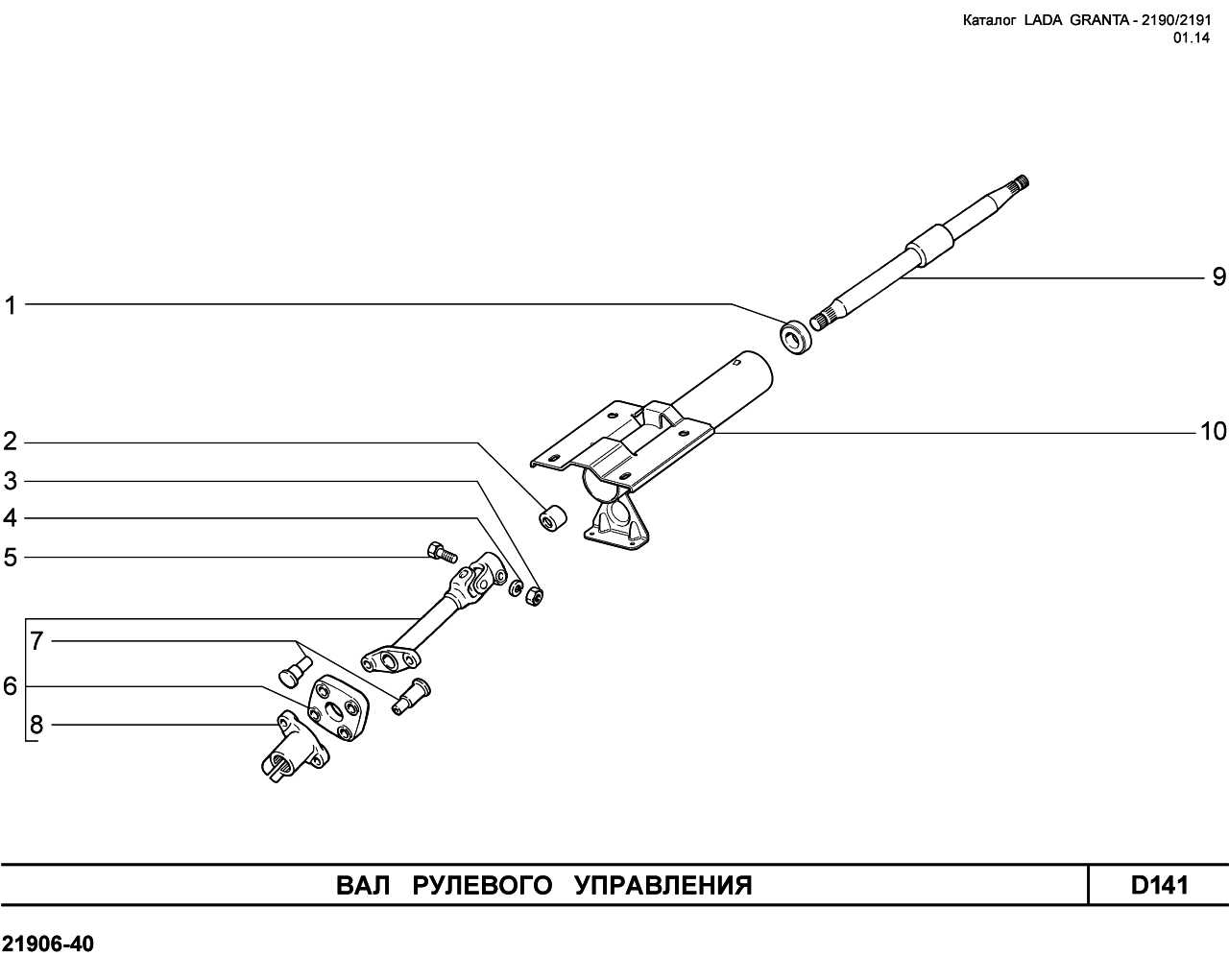

На Lada Granta устанавливают рулевую колонку с механизмом регулировки ее положения по углу наклона и специальным противоугонным устройством в замке зажигания антиповоротного типа(блокировка рулевого вала).

На рисунке обозначены:

1 — рулевой вал;
2 — рычаг регулировки положения рулевой колонки;
3 — кронштейн креплений руленой колонки;
4 — механизм регулировки положения рулевой колонки;
5 — верх-ний карданный шарнир промежуточного вала;
6 — промежуточный вал;
7 — нижний карданный шарнир промежуточного вала;
8 — блок управления электроусилителем рулевого управления;
9 — электроусилитель рулевого управления;
10 — рулевая колонка;

Лирическое отступление

В Ладе Калине рулевая рейка стук не проявляет никогда, если речь идёт о новом авто. Что верно и для периода обкатки. Допустим, в вашем случае это не выполнено. Тогда, не пытайтесь что-либо чинить, а сразу отправляйтесь к дилеру. Согласно отзывам, рассматриваемый дефект является гарантийным, а большинство автодилеров поступают так: узел рулевой рейки заменяется новым.

Так выглядит заменяемый узел, рейка в сборе

Здесь есть своя логика. На заводе регулировку производят правильно (это верно в 99,9% случаев). Если дефект проявился, дилер меняет узел в сборе, не рассчитывая на то, что проблему решит регулировка. Владельцу на это надеяться не нужно тоже. Выбор за вами.

Сборка рулевой рейки

1. Нанеся специальную смазку, становить внутренний сальник (пружиной вниз).
2. Поставить рейку в корпус.
3. Надеть втулку на правый сальник, смазать все детали, установить сальник.
4. Установить заглушку, не забыв зафиксировать проволокой.
5. Надеть на зубчатый вал нижний сальник.
6. Установить рулевую рейку в среднее положение и вставить зубчатый вал на место (предварительно смазав).
7. Поставить верхний сальник, установить стопорное кольцо.
8. Закрутить нижнюю стопорную гайку, а также подшипник, заглушку.
9. Установить и туго затянуть прижимной механизм, пружину и заглушку.

Далее установка происходит в обратной последовательности.

Как видно, ремонт рулевой рейки своими руками вполне под силу человеку знакомому с ремонтом в общих чертах. К слову, самостоятельному ремонту подвержены механические и гидравлические рулевые рейки, которые встречаются куда чаще, чем их современный аналог – электронная рулевая рейка. Последняя нуждается в специальной настройке, возню с которой лучше доверить профессионалам.

Рулевая рейка – это силовой узел системы рулевого управления, благодаря которому водителю транспортного средства легче вращать рулевое колесо.

Схема рулевой рейки:

• рис. 1 – без гидроусилителя (механическая);
• рис. 2 – с гидравлическим усилителем (с ГУР);
• рис. 3 – с электрическим усилителем (с ЭУР).

Устройство рулевой рейки без ГУР

На ресурс работы рулевой рейки влияют:

• степень износа других элементов системы рулевого управления (пыльников, бачка ГУР), тормозных колодок, подвески автомобиля и т. д.;
• состояние и тип дорожного покрытия (наличие выбоин, езда через рельсы, по брусчатке и т. п.);
• стиль вождения (резкое торможение, неправильное переключение передач);
• качество рабочей жидкости в системе ГУР.

Принцип работы рулевой рейки механического типа. Когда водитель вращает рулевое колесо в какую-либо сторону, одновременно перемещается рейка. Поворот управляемых колес автомобиля осуществляется через тяги рулевого привода, присоединенные с двух сторон к реечному механизму.

Механическая рейка нашла широкое применение в легковых автомобилях благодаря таким характеристикам, как:

• простое устройство;
• небольшой вес и себестоимость;
• высокий КПД;
• малое количество тяг и шарниров;
• высокий отклик при резких маневрах.

Немаловажно и то, что реечный рулевой механизм расположен перпендикулярно автомобилю, что экономит пространство моторного отсека для комфортного размещения ДВС и прочих агрегатов транспортного средства. Хоть и принцип действия рулевой рейки прост, у нее есть свои недостатки:. Хоть и принцип действия рулевой рейки прост, у нее есть свои недостатки:

Хоть и принцип действия рулевой рейки прост, у нее есть свои недостатки:

• сверхчувствительность при езде по ямам и выступающим элементам дорожного полотна с передачей вибрации на рулевое колесо;
• повышенная нагрузка комплектующих деталей;
• установка на легковые авто только с независимой подвеской управляемых колес.

Как демонтировать рулевой механизм?

При возникновении стука владельцы сталкиваются с необходимостью демонтажа реечного механизма. Эта работа станет значительно удобнее, если автомобиль будет вывешен подъемником. Вообще стук и устранение его очень важная тема.

Для успешного снятия рейки потребуется запастись таким необходимым набором инструментов:

• торцевым ключом или головкой идентичного размера (на «13»);
• воротком, отверткой с плоским профилем и ножом;
• специализированным ключом «24»-го размера для подтяжки рейки;
• шестигранником «6»-ой размерности и воротком.

1. Начиная выполнение действий, не забываем о предварительном отключении АКБ от бортовой сети.
2. Выставляем колеса ровно и ослабляем болты их крепления к ступице.
3. Производим вывешивание автомобиля Лада Гранта подъемным устройством.
4. Рассоединяем карданный узел рулевого вала с валом шестерни, «заходящим» в корпус реечного редуктора. Данная манипуляция производится в салоне, поэтому высокий подъем автомобиля не требуется.
5. Освобождаем тяги, рассоединив их с рычагами, расположенными на корпусах передних амортизационных стоек.
6. Теперь начинаем непосредственный демонтаж рулевой рейки.
7. Используя ключ на «13», производим откручивание гаек и снятие хомутов, которыми рулевая рейка удерживается на кузове.
8. Извлечение механизма производим в собранном виде с тягами.

Расположив рейку на удобной поверхности, приступаем к ее непосредственной разборке. Это предполагает освобождение узла от всего перечня присутствующих чехлов и пыльников. Указанные хомуты, удерживающие эти элементы, срезают, поскольку они обязательно будут заменены новыми аналогами. Когда есть стук и устранение его происходит именно таким образом.

Разборка рулевого механизма Lada Granta

Инструмент:

• Ключ трещоточный
• Головка на 13 мм
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ рожковый на 14 мм
• Гаечный ключ рожковый на 24 мм
• Гаечный ключ накидной прямой на 15 мм
• Домкрат или канавный подъемник
• Балонный ключ
• Отвертка плоская большая
• Раздвижные плоскогубцы
• Бокорезы
• Слесарные тиски с мягкими губками
• Специальный ключ с восьмигранной головкой на 17 мм
• Специальный ключ с восьмигранной головкой на 24 мм
• Монтажная лопатка
• Нож
• Двухлапый съемник
• Специальный съемник или электродрель с молотком
• Щипцы для стопорных колец
• Кернер
• Динамометрический ключ

Детали и расходники:

• Пластмассовые хомуты
• Деревянная подставка
• Опорная втулка рулевой рейки с демпфирующими кольцами
• Бензин
• Отрезок трубы
• «Холодная сварка» или «Быстрая сталь»
• Пластичная смазка «Фиол-1»

Примечания:

Разборку рулевого механизма проводите при его ремонте.

1. Снимаем рулевой механизм, как описано в этой статье.

2. Снимите чехол рулевого механизма, как описано здесь.

3. Специальным ключом с восьмигранной головкой на 17 мм отверните гайку упора рейки и снимите ее.

4. Извлеките из отверстия упора рейки пружину и стопорное кольцо.

5. Ударом картера о деревянную подставку выбейте упор рейки из гнезда. В кольцевой проточке упора установлено резиновое уплотнительное кольцо.

6. Снимите уплотнитель переднего щитка моторного отсека.

7. Поддев отверткой, снимите пыльник шестерни.

8. Снимите стопорную шайбу.

9. Для отворачивания гайки крепления подшипника шестерни примените специальный ключ с восьмигранной головкой на 24 мм (диаметр отверстия под вал шестерни – не менее 18,5 мм).

10. Снимите гайку крепления подшипника шестерни с вала.

11. Захватив лыску шестерни ключом на 14 мм и опираясь им о монтажную лопатку, выньте из картера шестерню в сборе с подшипником.

12. Затем достаньте рейку из картера рулевого механизма.

13. Поддев отверткой опорную втулку, выведите ее выступы из отверстий картера и достаньте втулку.

14. Перед установкой в картер новой опорной втулки, наденьте на нее новые демпфирующие кольца так, чтобы тонкая их часть находилась против разреза втулки.

15. Установите втулку, следя за тем, чтобы ее выступы вошли в отверстие картера.

16. Разрежьте резиновые кольца по контуру втулки и удалите отрезанные части.

17. Снимите стопорное кольцо с вала шестерни и двухлапым съемником выпрессуйте шариковый подшипник.

18. Для выпрессовки игольчатого подшипника примените специальный съемник. Если такового нет, сверлом диаметром 2 мм в торце картера сделайте два отверстия так, чтобы они выходили на кольцо игольчатого подшипника.

19. Через отверстия выбейте подшипник из картера.

20. Промойте полость картера рулевого механизма.

21. Запрессуйте отрезком трубы игольчатый подшипник. Для заделки отверстий можно применить «быструю сталь» или «холодную сварку».

22. Обильно смазав зубья рейки, приводной шестерни и подшипников смазкой «Фиол-1», соберите узел в обратной последовательности.

23. Установите на место защитный чехол и закрепите его хомутами.

24. Отрегулируйте зазор в зацеплении шестерни с рейкой. Для этого установите рейку в среднее положение и заблокируйте ее от перемещения. Вставьте в отверстие регулировочной гайки упора ножку индикатора часового типа (первое фото) до касания наконечника ножки с упором рейки. Диаметр  наконечника ножки индикатора должен быть не менее 3,5 мм, чтобы ножка уперлась в торцевую поверхность 1 (второе фото) упора, а не провалилась в его отверстие 2 (для наглядности показано на демонтированном упоре). Прикладите к валу-шестерне крутящий момент 15 Н·м (1,5 кгс·м), при этом шестерня отталкивает рейку и упор. По показаниям индикатора определите величину перемещения упора, которая соответствует фактической величине зазора в зачеплении. Если она превышает 0,05 мм – заверните регулировочную гайку, добиваясь указанной величины перемещения упора. После этого, разблокировав рейку, проверьте легкость вращения ведущей шестерни во всем диапазоне хода рейки.

Схема контроля зазора в зацеплении рейки и вала-шестерни:

1 – индикатор часового типа;

2 – кронштейн крепления индикатора;

3 – гайка;

4 – уплотнительное кольцо;

5 – картер рулевого механизма;

6 – игольчатый подшипник;

7 – вал-шестерня;

8 – втулка;

9 – крышка картера;

10 – рейка;

11 – вкладыш;

12 – упор рейки;

13 – ножка индикатора;

14 – пружина.

25. Отрегулировав зазор рейки, закерните гайку упора, обмяв резьбу картера.

В статье не хватает:

Фото инструмента

Реечный механизм

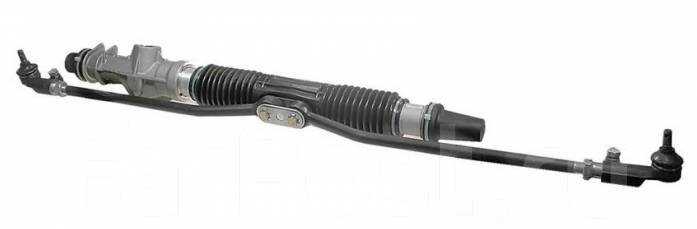

Если затронуть рулевой механизм, имеющий место на Лада Гранта, то необходимо заметить его конструктивные аспекты и характеристики.

1. Рулевой колонке доступна возможность регулировать угол наклона. Сам руль наделен способностью к блокировке благодаря присутствию специального анти — поворотного устройства, которое в конструктивном плане связано с замком зажигания.
2. Реечный механизм рулевого узла позволяет изменять соотношение передаточных чисел на разных режимах функционирования.
3. В качестве усилителя в систему интегрирован механизм на электрическом принципе действия.
4. Электрический усилитель оборудован блоком, посредством которого осуществляется самодиагностика всего узла и при обнаружении отклонения от нормы исключает непосредственно усилитель из общего функционала системы.

Принцип реализации схемы рулевого узла достаточно несложен. Механизм, располагающий парой шестерня рулевая рейка, зафиксирован в моторном отсеке с помощью резиновых опор на специально сконструированном щитке. Надежность такого крепежа обеспечивается за счет прикрепленных к кузову болтов. Возможность передачи вращающего усилия колесам осуществляется посредством пары рулевых тяг, которые входят в соединение с рычагами поворотного типа, зафиксированными на корпусах амортизационных стоек Лада Гранта.

Взаимодействие зубчатой пары регулируется с помощью зазора, величина которого выставляется в заводских условиях производителя. Точность зацепления контролируется и корректируется посредством пружинного упора, прижимающего рейку к шестерне.

Обозначенная величина зазора при штатных условиях достигает 0,1 мм. При эксплуатации зазор изменяется из-за постепенного износа отдельных элементов рулевого узла. Это может фигурировать в числе главных причин, порождающих возникновение обозначенного ранее стука

Также не обойдем вниманием другие факторы, способные повлечь этот раздражающий владельца Лада Гранта стук, а именно:

• ослаблен крепеж самой рейки к кузовным элементам;
• появление люфта в шаровых шарнирах тяг или наконечников рулевого узла;
• износ или повреждения на зубьях шестеренной передачи рулевого вала.

В первом случае нужно знать, как подтянуть рулевую рейку, а также как осуществить замену.

К чему может привести люфт в рулевом управлении

В процессе эксплуатации автомобиля, следует проводить периодическую проверку состояния рулевого управления. Ведь даже небольшой люфт в одном из соединений сильно повышает нагрузку на все управление, приводя к ускоренному износу остальных узлов. К тому же, наличие большого количества составных элементов управления приводит к тому, что колебания люфта значительно увеличиваются. К примеру, маленький люфт, составляющий всего 0,1 мм в соединении рейка-шестерня, передаваясь по цепочке, обеспечит уже достаточно сильное колебание (в несколько миллиметров) управляемых колес.
