Конструкция и типы рулевого управления авто

Рулевая колонка

Выполняет передачу вращательного усилия, которое создает водитель для изменения направления. Состоит она из рулевого колеса, располагаемого в салоне (на него и воздействует водитель, вращая его). Оно жестко посажено на вал колонки. В устройстве этой части рулевого управления очень часто используется вал, разделенный на несколько частей, соединенных между собой карданными шарнирами.

Такая конструкция сделана не просто так. Во-первых, это позволяет менять угол положения рулевого колеса относительно механизма, смещать его в определенную сторону, что нередко необходимо при компоновке составных частей авто. В дополнение такая конструкция позволяет повысить комфортабельность салона – водитель может менять положение рулевого колеса по вылету и наклону, обеспечивая максимально удобное его положение.

Во-вторых, составная рулевая колонка имеет свойство «ломаться» в случае ДТП, снижая вероятность травмирования водителя. Суть такова – при фронтальном ударе двигатель может сместиться назад и толкнуть рулевой механизм. Если бы вал колонки был цельным, изменение положения механизма привело бы к выходу вала с рулевым колесом в салон. В случае же со составной колонкой, перемещение механизма будет сопровождаться всего лишь изменением угла одной составляющей вала относительно второй, а сама колонка остается неподвижной.

Типы рулевых механизмов автомобиля

Пример HTML-страницы

Требования к системе рулевого управления дали развитие прежде всего двум фундаментальным типам рулевых механизмов. Оба типа можно использовать в системах с чисто мускульной энергией или (в сочетании с со­ответствующими сервосистемами) в систе­мах с усилителем рулевого управления.

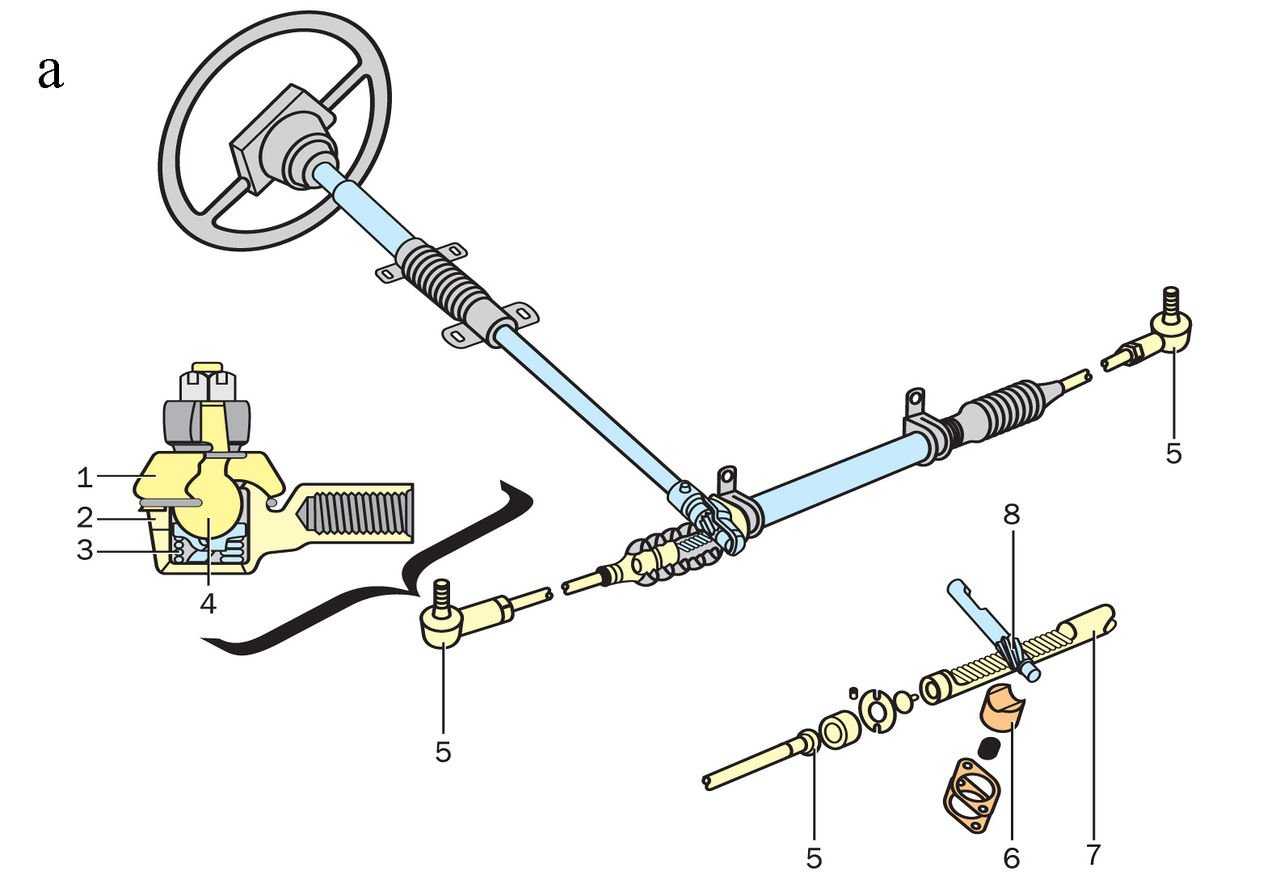

Реечный рулевой механизм

В принципе, как следует из названия, рееч­ный рулевой механизм состоит из шестерни и зубчатой рейки (рис. «Реечный рулевой механизм» ). Передаточное отно­шение механизма определяется отношением числа оборотов шестерни, равного числу оборотов рулевого колеса, к перемещению рейки.

В качестве альтернативы постоянному передаточному числу рейки на рейке за счет соответствующей нарезке зубьев имеется возможность изменять это число в зависи­мости от длины хода. Таким образом, устой­чивость при движении автомобиля по прямой можно улучшить посредством непрямого передаточного числа вокруг центра рулевого управления. В то же время, это возможно с реализацией прямого передаточного числа в диапазоне средних и больших углов поворота (например, при парковке) для уменьшения необходимого угла поворота при повороте рулевого колеса от упора до упора.

Рулевой механизм типа «винт-шариковая гайка-сектор»

Усилия, возникающие между винтом и гай­кой рулевой передачи, передаются через ряд рециркулирующих шариков, снижающих тре­ние (рис. «Рулевой механизм с шариковой гайкой» ). Гайка воздействует на вал сошки через зубчатый сектор. Этот рулевой меха­низм также позволяет получать переменное передаточное отношение.

Повышение эффективности рулевого управления с зубчатой рейкой означает, что рулевой механизм с шариковой гайкой прак­тически больше не используется в легковых автомобилях.

Рулевой механизм

Предназначен для преобразования вращения вала рулевой колонки в поступательные движения элементов привода.

Наибольшее распространение на легковых автомобилях получили механизмы типа «шестерня-зубчатая рейка». Ранее же использовался еще один вид – «червяк-ролик», который сейчас в основном используется на грузовых авто. Еще один вариант для грузовиков – «винтовой».

«шестерня-рейка»

Распространение тип «шестерня-рейка» получил благодаря сравнительно простому устройству рулевого механизма. Состоит этот конструктивный узел из трех основных элементов – корпус, в котором размещается шестерня и перпендикулярно ей – рейка. Между двумя последними элементами имеется постоянное зубчатое зацепление.

Работает этот вид механизма так: шестерня жестко связана с рулевой колонкой, поэтому она вращается вместе с валом. Из-за зубчатого соединения вращение передается на рейку, которая при таком воздействии смещается внутри корпуса в ту или иную сторону. Если водитель вращает рулевое колесо влево, взаимодействие шестерни с рейкой приводит к тому, что последняя перемещается вправо.

Зачастую на авто применяются механизмы «шестерня-рейка» с фиксированным передаточным числом, то есть диапазон поворота рулевого колеса для изменения угла колес одинаков при всех их положениях. Для примера, предположим, что для поворота колес на угол 15° необходимо сделать 1 полный оборот руля

Так вот, неважно, в каком положении находятся управляемые колеса (крайнее, прямолинейное), для поворота на указанный угол придется сделать 1 оборот

Но некоторые автопроизводители устанавливают на свои авто механизмы с меняющимся передаточным числом. Причем достигается это достаточно просто – изменением угла положения зубьев на рейке в определенных зонах. Эффект от этой доработки механизма такой: если колеса стоят прямо, то для изменения их положения на те же 15° (пример) требуется 1 оборот. Но если они находятся в крайнем положении, то из-за измененного передаточного числа, колеса повернуться на указанный угол уже через пол-оборота. В результате диапазон поворота руля «от края до края» значительно меньше, чем в механизме с фиксированным передаточным числом.

Рейка с переменным передаточным числом

Помимо простоты устройства тип «шестерня-рейка» используется еще потому, что в такой конструкции возможна реализация исполнительных механизмов гидроусилителя (ГУР) и электроусилителя (ЭУР), а также электрогидравлического (ЭГУР).

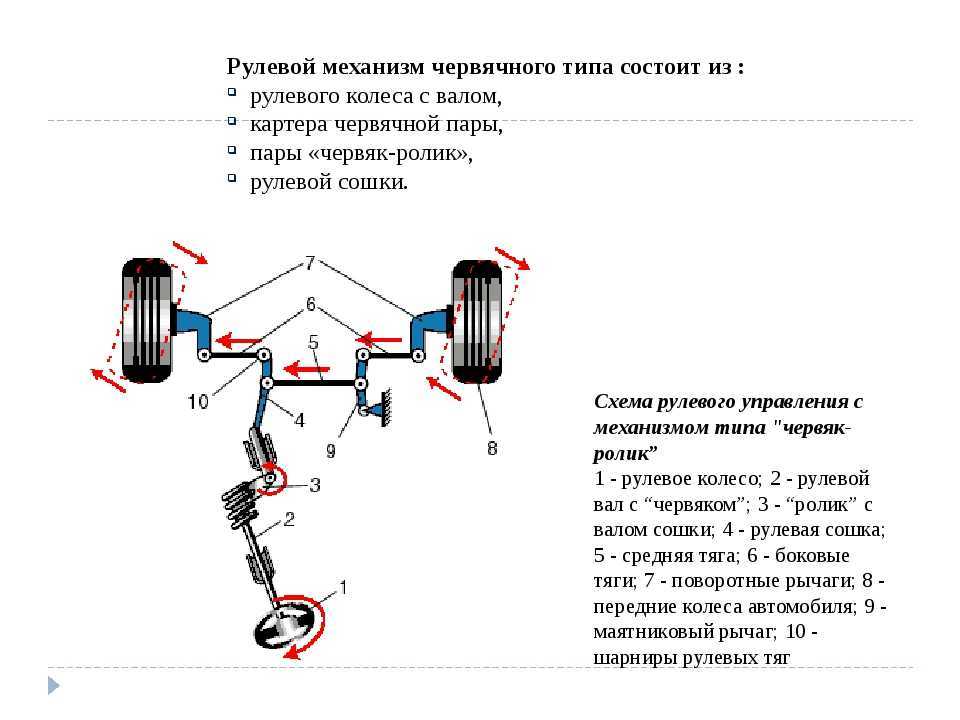

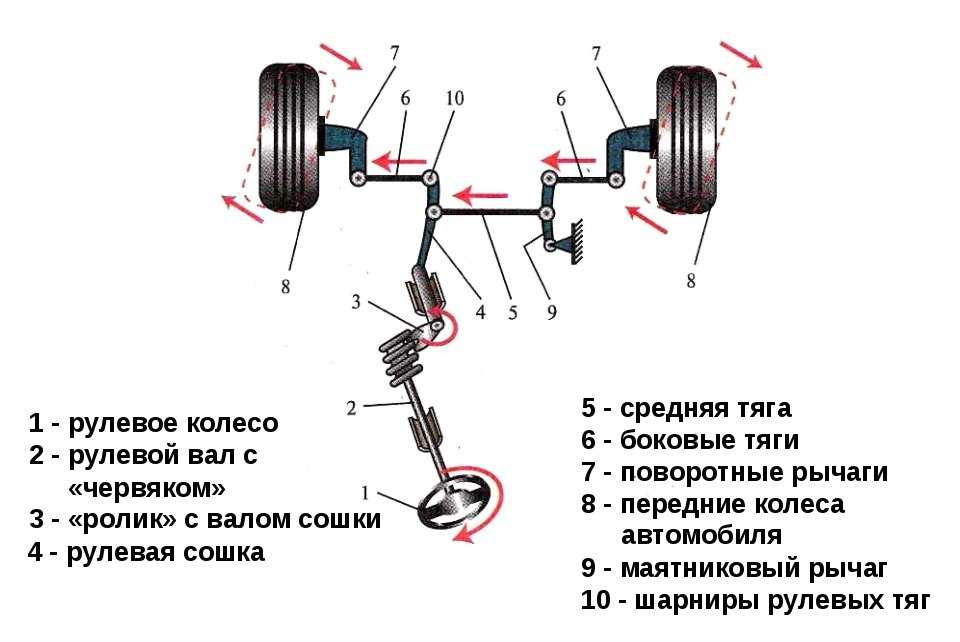

«червяк-ролик»

Следующий тип – «червяк-ролик», менее распространен и на легковых авто сейчас практически не используется, хотя его можно встретить на автомобилях ВАЗ классического семейства.

В основе этого механизма положена червячная передача. Представляет червяк собой винт с резьбой особого профиля. Этот винт располагается на валу, соединенном с рулевой колонкой.

С резьбой этого червяка контактирует ролик, соединенный с валом, на который посажена сошка – рычаг, взаимодействующий с элементами привода.

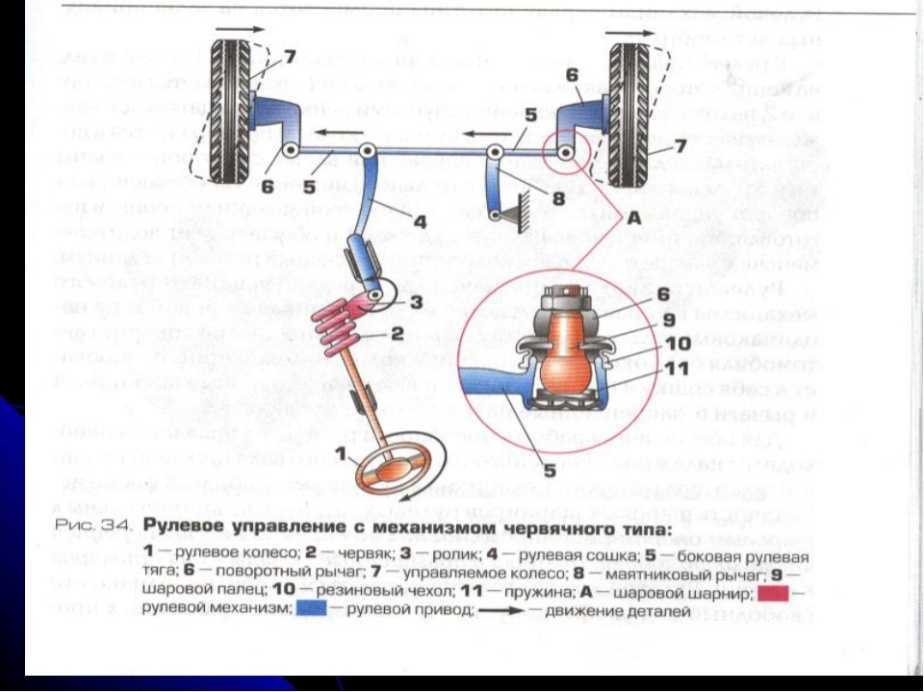

Червячный рулевой механизм

Суть работы механизма такова: при вращении вала, винт вращается, что приводит к продольному перемещению ролика по его резьбе. А поскольку ролик установлен на валу, то это смещение сопровождается поворотом последнего вокруг своей оси. Это в свою очередь приводит к полукруговому движению сошки, которая и воздействует на привод.

От механизма типа «червяк-ролик» на легковых авто отказались в пользу «шестерни-рейки» из-за невозможности интегрировать в него гидроусилитель (на грузовых авто он все же имелся, но исполнительный механизм был вынесенным), а также достаточно сложной конструкции привода.

Винтовой тип

Конструкция винтового механизма – еще сложнее. В ней также имеется винт с резьбой, но контактирует он не с роликом, а со специальной гайкой, на внешней стороне которой нанесен зубчатый сектор, взаимодействующий с таким же, но сделанным на валу сошки. Также существуют механизмы с промежуточными роликами между гайкой и зубчатым сектором. Принцип же действия такого механизма практически идентичен червячному – в результате взаимодействия вал проворачивается и тянет сошку, а та в свою очередь – привод.

Винтовой рулевой механизм

На винтовой механизм можно установить гидроусилитель (гайка выполняет роль поршня), но на легковых авто он не применяется из-за массивности конструкции, поэтому и используется он только на грузовиках.

Основные неисправности рулевого управления

Увеличенный люфт рулевого колеса, а также стуки могут явиться следствием ослабления крепления картера рулевого механизма, рулевой сошки или кронштейна маятникового рычага, чрезмерного износа шарниров рулевых тяг или втулок маятникового рычага, износа передающей пары («червяк-ролик» или «шестерня-рейка») или нарушения регулировки ее зацепления. Для устранения неисправности следует подтянуть все крепления, отрегулировать зацепление в передающей паре, заменить изношенные детали.

Тугое вращение рулевого колеса может быть из-за неправильной регулировки зацепления в передающей паре, отсутствия смазки в картере рулевого механизма, нарушения углов установки передних колес. Для устранения неисправности необходимо отрегулировать зацепление в передающей паре рулевого механизма, проверить уровень и при необходимости долить смазку в картер, отрегулировать углы установки передних колес в соответствии с рекомендациями завода-изготовителя.

Требования к рулевому управлению автомобиля

Согласно стандарту, к рулевому управлению применяются следующие основные требования:

• Обеспечение заданной траектории движения с необходимыми параметрами поворотливости, поворачиваемости и устойчивости.
• Усилие на рулевом колесе для осуществления маневра не должно превышать нормированного значения.
• Суммарное число оборотов руля от среднего положения до каждого из крайних не должно превышать установленного значения.
• При выходе из строя усилителя должна сохраняться возможность управления автомобилем.

Существует еще один стандартный параметр, определяющий нормальное функционирование рулевого управления — это суммарный люфт. Данный параметр представляет собой величину угла поворота руля до начала поворота управляемых колес.

Значение допустимого суммарного люфта в рулевом управлении должно быть в пределах:

• 10° для легковых автомобилей и микроавтобусов;
• 20° для автобусов и подобных транспортных средств;
• 25° для грузовых автомобилей.

Типы рулевых механизмов

Устройство рулевого механизма различается в зависимости от способа преобразования крутящего момента. По этому параметру выделяют червячный и реечный виды механизмов. Существует еще винтовой тип, принцип работы которого схож с червячной передачей, но он имеет больший КПД и реализует большее усилие.

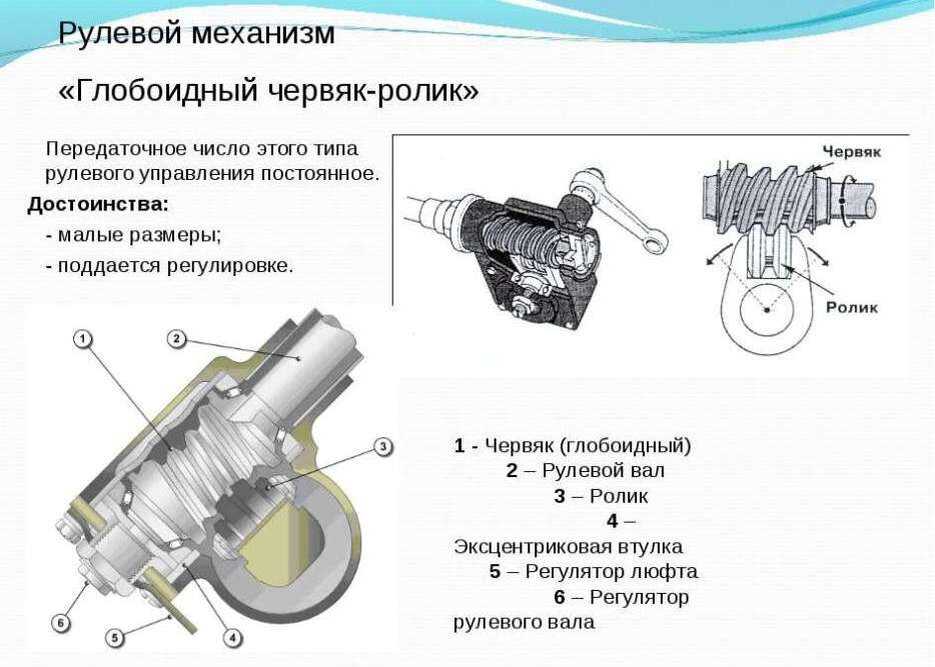

Червячный рулевой механизм: устройство, принцип работы, преимущества и недостатки

Этот рулевой механизм является одним из «устаревших» устройств. Им оснащены практически все модели отечественной «классики». Механизм применяется на автомобилях с повышенной проходимостью с зависимой подвеской управляемых колес, а также в легких грузовых автомобилях и автобусах.

Конструктивно устройство состоит из следующих элементов:

• рулевой вал;
• передача «червяк-ролик»;
• картер;
• рулевая сошка.

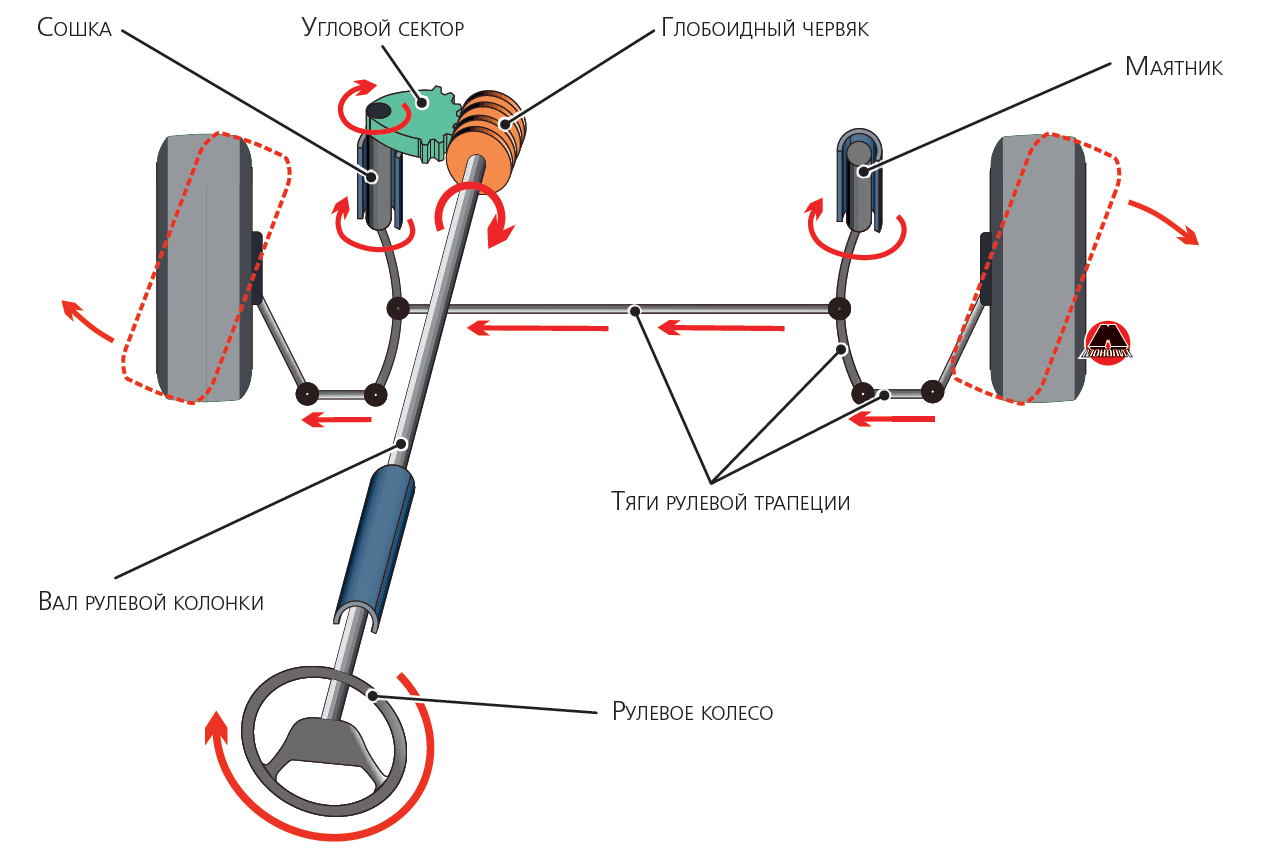

Пара «червяк-ролик» находится в постоянном зацеплении. Глобоидальный червяк представляет собой нижнюю часть рулевого вала, а ролик закреплен на валу сошки. При вращении руля ролик перемещается по зубьям червяка, благодаря чему вал рулевой сошки также поворачивается. Результатом такого взаимодействия является передача поступательных движений на привод и колеса.

Рулевой механизм червячного типа имеет следующие преимущества:

• возможность поворота колес на больший угол;
• гашение ударов от дорожных неровностей;
• передача больших усилий;
• обеспечение лучшей маневренности машины.

Изготовление конструкции достаточно сложное и дорогое – в этом главный ее минус. Рулевое управление с таким механизмом состоит из множества соединений, периодическая регулировка которых просто необходима. В противном случае придется заменять поврежденные элементы.

Реечный рулевой механизм: устройство, принцип работы, преимущества и недостатки

Рулевой механизм реечного типа считается более современным и удобным. В отличие от предыдущего узла, это устройство применимо на транспортных средствах с независимой подвеской управляемых колес.

В реечный рулевой механизм входят следующие элементы:

• корпус механизма;
• передача «шестерня-рейка».

Шестерня устанавливается на рулевом валу и находится в постоянном зацеплении с рейкой. В процессе вращения рулевого колеса рейка перемещается в горизонтальной плоскости. В результате соединенные с ней тяги рулевого привода также перемещаются и приводят в движение управляемые колеса.

Механизм «шестерня-рейка» отличается простотой конструкции и высоким КПД. К ее преимуществам также можно отнести:

• меньшее количество шарниров и тяг;
• компактность и невысокая цена;
• надежность и простота конструкции.

С другой стороны, редуктор этого типа чувствителен к ударам от неровностей дороги – любой толчок от колес передастся на руль.

Винтовой редуктор

Особенностью этого механизма является соединение с помощью шариков винта и гайки. За счет чего наблюдается меньшее трение и износ элементов. Механизм состоит из следующих элементов:

• вал рулевого колеса с винтом
• гайка, перемещаемая по винту
• зубчатая рейка, нарезанная на гайке
• зубчатый сектор, с которым соединена рейка
• рулевая сошка

Винтовой рулевой механизм применяется в автобусах, тяжелых грузовых автомобилях и в некоторых легковых автомобилях представительского класса.

Рулевое управление с усилителем для грузовых автомобилей

Рулевое управление полностью гидравлического типа

Гидростатические системы рулевого управ­ления представляют собой системы рулевого управления с гидроусилителем. Рулящее усилие водителя гидравлически усиливается и исключительно гидравлически передается на управляемые колеса. Поскольку механи­ческая связь отсутствует, то максимально допустимая скорость ограничивается регио­нальным законодательством. В Германии она составляет 25 км/ч. В зависимости от кон­фигурации системы и свойств аварийного рулевого управления возможно увеличение скорости до 62 км/ч. Поэтому использование этих систем ограничивается спецтехникой.

Рулевое управление с одноконтурным гидроусилителем для грузовых автомобилей

Грузовые автомобили обычно оснащаются ру­левым управлением с шариковой гайкой (рис. «Рулевой механизм с шариковой гайкой с усилителем» ). Управляющий клапан встроен в рулевой механизм и вместе с червячной передачей об­разует единый блок. Вращающее движение рулевого колеса передается по бесконечной цепи рециркулирующих шариков на шарико­вую гайку. Короткие зубья на шариковой гайке входят в зацепление с зубьями сектора. Созда­ваемое вращательное движение сектора через рулевой рычаг передается на рулевой привод управляемых колес.

Сервоусилие прилагается так же, как и в ре­ечном рулевом механизме с усилителем — по­воротным золотниковым клапаном. Рабочий цилиндр образуется уплотняющей поверх­ностью между корпусом шариковой гайки и рулевым блоком. Поскольку снаружи корпуса не требуется дополнительных трубопроводов, создается прочный и компактный рулевой блок с высокой выходной мощностью.

Классификация системы рулевого управления

Системы рулевого управления можно класси­фицировать следующим образом:

Мускульная система рулевого управления

Необходимые усилия рулевого управления генерируются исключительно мускульной энергией водителя. Эти системы рулевого управления в настоящее время используются в самых маленьких легковых автомобилях.

Система рулевого управления с усилителем

Усилия рулевого управления генерируются му­скульной энергией водителя и вспомогательной силой, реализуемой гидравлически и в послед­нее время все чаще электрически. Эта система рулевого управления в настоящее время ис­пользуется в легковых и грузовых автомобилях.

Пример HTML-страницы

Фрикционная система рулевого управления

Усилия рулевого управления создаются си­лами, воздействующими на контактное пятно шины. Примером такой системы могут слу­жить поддерживающие мосты в грузовиках. Передача рулевых и вспомогательных сил происходит механически, гидравлически или электрически либо сочетаниями этих трех компонентов.

Требования к системе рулевого управления

Система рулевого управления преобразует соз­даваемые водителем вращательные движения рулевого колеса в изменение угла поворота управляемых колес автомобиля. Конструкция и схема системы призваны обеспечить удобное и безопасное рулевое управление автомобиля во всех ситуациях и на всех скоростях. Вся си­стема рулевого управления, от рулевого колеса и до управляемых колес, должна в этих целях обладать следующими свойствами.

Пример HTML-страницы

Передача инициируемых водителем руля­щих движений на рулевом колесе без люфта особенно важна при движении по прямой. Это гарантирует безопасное, неутомительное для водителя управление автомобилем, пре­жде всего на средних и высоких скоростях.

Поэтому рулевой механизм должен быть очень жестким. Это необходимо для обеспе­чения точной управляемости и преодоления отклонения от заданного угла поворота ру­левого колеса под действием изменяющихся возвратных сил, возникающих, например, при изменении бокового ускорения.

Слабое трение в рулевом механизме по­зволяет водителю получать через реактивные силы тактильную обратную связь, дающую информацию о коэффициенте сцепления между дорогой и шинами. Слабое трение также помогает колесам выровняться для движения по прямой. В системах рулевого управления с мускульной энергией слабое трение обеспечивает небольшие движущие силы. В системах рулевого управления с усилителем оно повышает эффективность управления.

Кинематические параметры рулевого управления и конструкция управляемой оси автомобиля должны быть такими, чтобы во­дитель мог чувствовать величину сцепления между шинами и дорогой.

Требования к рулевому управлению

Требованиями к функционированию системы рулевого управления являются:

Легкое, безопасное рулевое управление автомобилем. Сюда, к примеру, относится тенденция рулевого управления автоматиче­ски возвращаться в положение прямолиней­ного движения при отпускании руля.

Максимально возможное демпфирование колебаний, передаваемых от колес автомо­биля на рулевое колесо при движении по не­ровным дорогам. Но этот процесс не должен приводить к потере обратной связи в рулевом управлении.

Для обеспечения чистого качения колес и, соответственно, предотвращения их из­быточного износа вся рулевая кинематика должна удовлетворять условию Аккермана. Это означает, что оси управляемых колес должны пересекаться в одной точке с осью задних колес (рис. «Условие Аккермана» ).

Достаточно жесткая схема всех компонен­тов рулевого механизма означает, что даже малые инициируемые водителем рулевые движения преобразуются в изменение на­правления управляемых колес, обеспечивая безопасную и точную управляемость авто­мобиля.

Угол поворота рулевого колеса от упора до упора по соображениям комфорта дол­жен быть как можно меньше при парковке и движении с небольшой скоростью. Однако на средних и высоких скоростях рулевое управ­ление не должно быть столь чувствительным.

Требования законодательства, предъявляемые к системам рулевого управления автомобилей

Требования законодательства, предъявляе­мые к системам рулевого управления автомо­билей, описаны в международных правилах ECE-R79. К этим требованиям, наряду с базовыми функциональными требованиями, относятся максимально допустимые управ­ляющие силы для исправной и неисправной систем рулевого управления. Эти требования регламентируют прежде всего поведение ав­томобиля и рулевого управления при въезде на круг и выезде с круга. Для автомобилей всех категорий: после отпускания рулевого колеса при движении автомобиля по окруж­ности на скорости 10 км/ч, радиус поворота автомобиля должен увеличиться или как ми­нимум остаться тем же.

Для автомобилей категории М1 (легко­вые автомобили с числом посадочных мест до 8): когда автомобиль в тангенциальном направлении выезжает из круга с радиусом 50 м на скорости 50 км/ч, в системе рулевого управления не должно возникать никаких не­обычных вибраций. В автомобилях категорий М2, М3, N1, N2 и N3 это поведение должно демонстрироваться на скорости 40 км/ч или, если это значение не достигается, то на мак­симальной скорости.

Это поведение также предписывается в случае неисправности у автомобилей с гидро- или электроусилителем рулевого управления. У автомобилей категории М1 это должно быть возможно в случае отказа сер­вопривода рулевого управления для въезда со скоростью 10 км/ч в течение 4 секунд в круг радиусом 20 м. Управляющее усилие на рулевом колесе не должно превышать 30 даН (табл. «Нормы рабочих усилий в системе рулевого управления» ).

Основные причины неисправности

Устройство системы управления автомобиля, как и все его механизмы, подвержены поломкам.

В большинстве случаев их можно предугадать заранее, по причине наличия предшествующих симптомов.

Системе могут нанести ущерб, события неблагоприятного характера , такие как:

• неправильная эксплуатация транспортного средства, выраженная в агрессивном стиле езды;
• некачественное покрытие дороги, наличие выбоин и неровностей;
• установка запчастей неоригинального производства при проведении процедуры их замены;
• некомпетентное проведение ремонтных работ ;
• несвоевременное обслуживание;
• превышение срока эксплуатации оборудования.

Возникшие неполадки с системой управления авто в процессе движения транспорта, могут стать причиной аварий. Поэтому следует прислушиваться к признакам, которые относятся к предвестникам неприятностей.

Нужно ли регулировать механизм рулевого управления

Начинающий автолюбитель может спросить, нужно ли регулировать элементы рулевого управления, ответ однозначный – да. Зачастую в регулировке нуждается шестерня-рейка и червячный элемент. Именно в этих деталях в момент эксплуатации может появиться люфт, что повлечет за собой быстрый износ других элементов, чаще всего поломку рейки или ближайших механизмов.

Как правило, регулировку рулевого механизма необходимо проводить только на специализированных СТО и точно по регламенту производителя. Если больше чем нужно поджать детали механизма, это может привести к частичному или полному заклиниванию, в момент поворота руля, в одно из крайних положений. Такой «ремонт» может привести к потере управляемости и непредсказуемым последствиям.

Основная конструкция

Устройство рулевого управления автомобиля любого типа имеет общие черты, которые отражены в его конструкции. Независимо от марки, типа и назначения, система рулевого управления состоит из:

1. Рулевого колеса, с помощью которого водитель непосредственно управляет системой и задает нужное направление движения. Часто оснащается кнопками сигнала, управления мультимедийной системой, в него может встраиваться и подушка безопасности.
2. Рулевой колонки или вала, передающей усилие от рулевого колеса на элементы рулевого механизма. Чаще всего – это вал с шарнирным или карданным соединением, со специальными фиксирующими элементами. Возле рулевой колонки расположен замок зажигания.
3. Рулевого механизма, преобразовывающего поворот руля в поворот привода колес. Это редуктор, с заданным передаточным числом. Для повышения эффективности может оснащаться усилителем.
4. Рулевого привода, передающего заданное усилие непосредственно на рулевые кулаки колес.

Для повышения комфорта водителя рулевое управление может оснащаться дополнительными амортизаторами, электронными, гидравлическими и другими системами.

Насос гидроусилителя руля КамАЗ

Насос гидроусилителя рулевого управления КамАЗ с бачком установлен в развале блока цилиндров. Привод насоса шестеренчатый, от блока распределительных ше­стерен. Шестерня 1 закреплена на валу 5 насоса шпон­кой 6 и гайкой 2 со шплинтом 3.

Насос лопастного типа, двойного действия, т. е. за один оборот вала совершаются два полных цикла всасы­вания и два нагнетания. В роторе 38 насоса имеются пазы, в которых перемещаются лопасти 33. Ротор уста­новлен внутри статора на валу 5 насоса на шлицах; по­садка ротора на шлицах свободная.

Положение статора 35 относительно корпуса 37 на­соса фиксировано, т. е. направление стрелки на статоре совпадает с направлением вращения вала насоса.

При вращении вала насоса лопасти прижимаются к кри­волинейной поверхности статора под действием центро­бежной силы и давления масла, поступающего по каналам в распределительном диске 32 под лопасти насоса. Между лопастями образуются полости переменного объема, ко­торые заполняются маслом, поступающим из полостей всасывания распределительного диска. В полости всасы­вания масло поступает из полости корпуса 37 насоса по каналам в статоре 35. При уменьшении межлопастного объема масло вытесняется в полость нагнетания по ка­налам в распределительном диске 32.

Торцовые поверхности корпуса и распределительного диска тщательно отшлифованы. Наличие на них, а также на роторе, статоре и лопастях забоин, заусенцев и т. п. недопустимо.

На насосе установлен бачок 22 для масла, закрытый крышкой 20, которая закреплена болтом 16. Под ним уста­новлены шайба 15 и резиновое кольцо 17, которое вместе с резиновой прокладкой 21 уплотняет внутреннюю полость бачка. В крышку бачка ввернут предохранительный кла­пан 19, ограничивающий давление внутри бачка. Все масло, возвращающееся из гидроусилителя в насос, про­ходит через расположенный внутри бачка сетчатый фильтр 23.

Насос имеет комбинированный клапан, расположен­ный в крышке 30 насоса. Этот клапан состоит из двух кла­панов — предохранительного и перепускного. Первый, помещенный внутрь второго, ограничивает давление масла в системе (75—80 кгс/см2), а второй — количество посту­пающего масла, подаваемого насосом к гидроусилителю при повышении частоты вращения коленчатого вала дви­гателя.

Рис. 91. Насос гидроусилителя рулевого управления КамАЗ:

1 — шестерня привода; 2 — гайка крепления шестерни; 3 — шплинт; 4, 15 и 27 — шайбы; 5 — вал насоса; 6 — сегментная шпонка; 7 — упорное кольцо; 8 — шарикоподшипники; 9 — маслосгонное кольцо; 10 — упорное кольцо; 11 — сальник; 12 — игольчатый подшипник; 13 — пробка заливной горловины; 14 — заливной фильтр; 16 — болт; 17, 34 и 36 — уплотнительные кольца; 18 — стойка фильтра; 19 — предохранительный клапан; 20 — крышка бачка с пружиной; 21 — уплотнительная прокладка крышки; 22 — бачок насоса 23 — сегментный фильтр; 24 — коллектор насоса; 25 — трубка бачка; 26 — штуцер; 28 — прокладка коллектора; 29 — уплотнительная прокладка; 30 — крышка насоса; 31 — перепускной клапан в сборе с предохранительным клапаном; 32 — распределительный диск; 33 — лопасть насоса; 35 — статор насоса; 37 — корпус насоса; 38 — ротор насоса; 39 — шарик; К — калибро­ванное отверстие.

Перепускной клапан работает следующим образом

С увеличением подачи масла в систему гидроусилителя (в результате повышения частоты вращения коленчатого вала двигателя) разность давлений в полости нагнетания насоса и линии нагнетания гидроусилителя за счет сопро­тивления отверстия К возрастает, а следовательно, увели­чивается и разность давлений на торцах перепускного клапана. При определенной разности давлений усилие, стремящееся сдвинуть клапан, возрастает настолько, что пружина сжимается, и клапан, перемещаясь вправо, сообщает полость нагнетания с бачком. Таким образом, дальнейшее увеличение поступления масла в систему почти прекращается.

Для предотвращения шума при работе и уменьшения износа деталей насоса при большой частоте вращения коленчатого вала двигателя масло, которое перепускается клапаном 31, принудительно направляется обратно в по­лость корпуса насоса и каналы всасывания. Для этой цели служит коллектор 24, у которого внутренний канал, сообщающийся с полостью перепускного клапана, имеет малое проходное сечение, которое дальше расширяется. Это приводит к резкому увеличению скорости потока масла, перепускаемого во всасывающую полость корпуса, и создает некоторое повышение давления на всасывании.

Радиатор, предназначенный для охлаждения масла, в системе гидроусилителя рулевого управления, представ­ляет собой алюминиевую оребренную трубу, установлен­ную перед масляным радиатором системы смазки двига­теля.

Усилитель руля

Рулевое управление современных автомобилей оснащается специальной дополнительной опцией — усилителем. Усилитель рулевого управления — это подсистема, состоящая из механизма, позволяющего значительно снизить усилия водителя при повороте руля и управлении автомобилем.

1. пневмоусилитель (использующий силу сжатого воздуха);
2. гидроусилитель (основанный на изменении давления специальной жидкости);
3. электроусилитель (действующий на основе электрического двигателя);
4. электрогидроусилитель (применяющий комбинированный принцип действия) ;
5. механический усилитель (специальный механизм, имеющий увеличенное передаточное отношение).

Регулировка

Для того, чтобы повысить безопасность при движении, снизить нагрузку на руки и спину водителя  механизмы рулевого управления автомобиля требуют регулировки. Регулировка может быть механической и электронной.
Чаще всего регулируется наклон рулевого колеса. Регулировка позволяет обеспечить водителю наиболее эргономичное и комфортное положение.

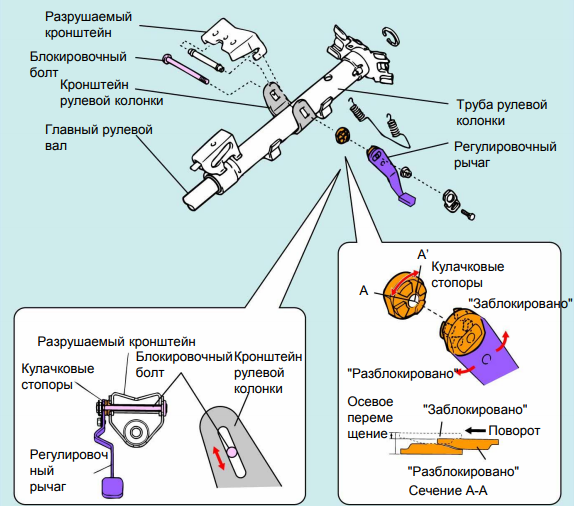

Самый популярный вариант — механический регулирующий механизм регулирования угла наклона рулевого колеса с нижним расположением шарнира. Он состоит из стопоров, кронштейна и блокировочного болта.

Стопоры поворачиваются. При положении рычага в заблокированном положении, выступы стопоров оказываются друг напротив друга, возникает осевое усилие, кронштейн колонки фиксируется. При положении рычага в разблокированном положении, выступы одного из стопоров оказываются в положении ровно напротив впадин другого стопора.
Очень популярен и механический механизм регулировки высоты руля. Регулировка осуществляется за счёт совместной работы скользящего вала, блокировочного болта, стопорных клиньев.

Стопорные клинья во время поворота рычага меняют положение. При блокировке рычага стопорные клинья фиксируют скользящий вал в нужном положении. При разблокировке рычага, возникает свободное пространство между скользящим валом и стопорными клиньями, создаются идеальные условия для перемещения вала по оси.
Что же касается электрорегулировки, то самый выигрышный вариант — комбинированные решения для одновременной регулировки угла наклона и высоты посредством сервопривода.

Для водителя регулировка очень проста. Требуется просто нажимать клавиши “Вверх”, “Вниз”.  Поэтому хоть решение и не самое дешёвое, очень востребованное.

Важность исправного рулевого управления

Любое транспортное средство относится к категории источника повышенной опасности, поэтому, чтобы предотвратить неприятности, связанные с авариями и их последствиями, рекомендуется его содержать в исправности и постоянно контролировать техническое состояние.

Поскольку, основное назначение рулевого управления заключается в предоставлении водителю возможности маневрированного управления машиной, то исправное состояние системы обеспечит водителю уверенность и безопасность, которая, кстати, важна не только для него, но и для пассажиров.

Безопасное рулевое управление упомянуто и в правилах дорожного движения, которые запрещают эксплуатировать авто при выявлении неисправности системы управления, люфтов, при подтекании масла в рейке из-под пересохших сальников, а также наличия постоянных шумов.

Стоит отметить, что исправность системы управления авто оказывает немаловажное влияние на состояние шин, которые в идеальном случае должны изнашиваться равномерно, чтобы избежать впоследствии кидания транспортного средства по дороге и возникших сложностей в управлении даже после устранения проблем в системе управления

Заключение

Значения рулевого управления автомобиля является определяющим для безопасного передвижения. Его неожиданная поломка в большинстве случаев приводит к серьезным авариям. Если это случилось, требуется немедленно остановиться и вызвать эвакуатор, который доставит машину в гараж или на СТО. Чтобы этого не случилось, нужно делать своевременную диагностику этого узла.

Каждый водитель должен самостоятельно следить за состоянием рулевого управления своего автомобиля. Его суммарный люфт не должен превышать нормы, допустимой производителем, при повороте рулевого колеса не должно быть никаких посторонних звуков. Периодически нужно осматривать пыльники, а при их повреждении немедленно делать замену. В этом случае неприятностей с этим важнейшим узлом можно будет избежать.
