Как заменить ремень грм на двигателе 1.8 л (ваз 21179)

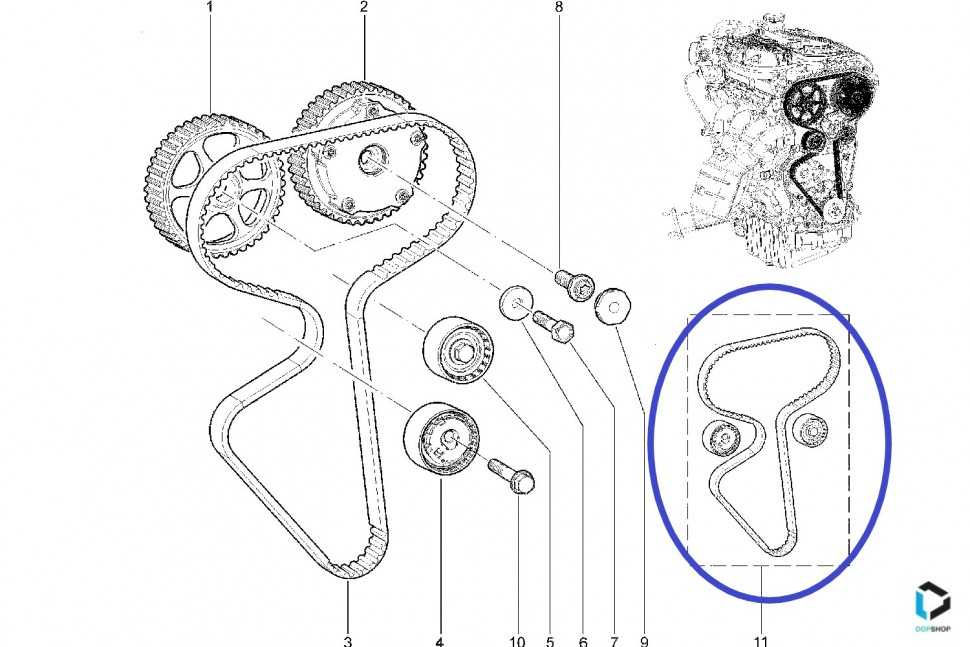

Какой комплект ГРМ лучше поставить на «Весту»

Предпочтение отдается оригиналам – ремкомплектам ГРМ с логотипом «АвтоВАЗ» (artikul 21126100604086 – для 16-клапанного мотора). В готовый набор входит ремень, обводной и натяжной ролик, помпа, новые болты и прокладки.

В случае невозможности их приобретения, покупают аналог:

• CONTITECH CT1137K1;
• INA 530053610;
• Gates K015631XS;
• Luzar LWP0128.

Продукция всех производителей показывает хорошие прочностные характеристики и является стойкой к износу. Главное – не нарваться на подделку. В противном случае, у водителя не будет никаких гарантий, что замененный узел прослужит заявленный срок.

Марки ремней, цены и артикулы, оригиналы и аналоги

Для двигателей ВАЗ-11189 ременная передача ГРМ официально поставляется известной бельгийской фирмой Gates. Номер ремня этой марки – 21080100604082. Средняя цена составляет 320 руб. Самый популярный аналог этого ремня имеет артикул VT25009. Производитель – VKT (Китай). Ценник начинается от 250 руб.

Силовые агрегаты 21129 и 21179 оснащаются на заводе ременными приводами от компании Renault (которая является официальным поставщиком деталей Lada) с номером 8201069699. Средняя цена – 1300 руб.

Характеристики ремней ГРМ для автомобилей Лада Веста

ДВС	Количество зубцов	Ширина (мм)	Длинна (мм)
8-клапанный 11189	111	19	1057
16-клапанные 21129 и 21179	132	27.4	1257

Если говорить о наиболее популярных аналогах ремней ГРМ для Весты, то Gates, Contitech, Dayco и Bosch предлагают самые перспективные в данном сегменте детали.

Ремень с артикулом CT 1179 от Contitech (Германия) в среднем стоит 750 руб. Ременная передача этой фирмы имеет даже большую популярность, чем оригинал.

Аналог ремня для Весты под артикулом 5671 XS от Gates стоит около 1300 руб. Качество и параметры аналогичны оригиналу. Отзывы покупателей в основном положительные.

Конечно, лучше сразу покупать комплект ремня ГРМ вместе с роликами, средняя стоимость которого для Лада Веста начинается от 3500 рублей.

Заправочные объемы

Как уже упоминалось выше, на Ладу Весту устанавливались три разные двигатели — 11189, 21129 и HR16DE-H4M. Также она комплектовалась разными коробками передач — 2180, 2182 и JHQ. Исходя из этого, некоторые заправочные емкости Весты имеют разный объем, другие же — одинаковы для всех.

Следующая таблица позволит сориентироваться, сколько той или иной технической жидкости нужно заливать:

Номинальные заправочные объемы Лада Веста
Емкости	Объемы (л.)
Система смазки двигателя (включая масляный фильтр): 11189/21129 (штампованный масляный картер) 11189/21129 (литой масляный картер) HR16DE-H4М	3,2 (2,9) 4,4 (4,1) 4
Система охлаждения и отопления* : 11189/21129 HR16DE-H4М	5,95 7,0
Коробка передач : КП 2180/2182 JHQ	2,25 3,34
Система гидропривода сцепления и тормоза	0,559
Система гидропривода тормозов (для авто с АМТ)	0,517
Бачок омывателя	4,7
Бачок расширительный (для авто с 21129	5,75 (max) 5,35 (min)
Система кондиционирования (фреон R134 «А»)	0,475 (± 20)

*Нельзя допускать смесь из охлаждающих жидкостей разных марок.

В том же руководстве по ремонту и ТО Лада Вест есть и такие объемы охлаждающей жидкости системы охлаждения двигателя:

• для 11189/21129 с предпусковым подогревателем – 9,3 л., без подогрева — 8,7 л.;
• для HR16DE-H4M с предпусковым подогревателем – 7,6 л., без подогрева – 7,0 л.

Самостоятельная замена детали

Процедура замены ременного привода на Веста затрудняется уплотненной компоновкой агрегатов в моторном отсеке. Доступ к ремням ограничивается близко расположенным лонжероном кузова, поэтому требуется демонтаж дополнительных элементов.

Для выполнения работ потребуются:

• подъемник или смотровая яма,
• дополнительные опоры для удержания силовой установки.

Выполнение работ требует знания конструкции автомобиля, если владелец не обладает навыками ремонта, то рекомендуется передать автомашину в специализированный сервис.

Необходимые инструменты

Набор инструментов, необходимых при замене деталей привода ГРМ на ВАЗ Веста:

• торцевой гаечный ключ на 10, 13, 15 и 17 мм;
• накидной ключ на 17 мм;
• шестигранный ключ размером 5 мм;
• головки Torx Т30, Т55 и Е12 и ключ для установки насадки;
• гидравлический или механический домкрат;
• комплект отверток с плоским жалом;
• оригинальный ключ для изменения положения натяжного ролика (допускается применение инструмента для демонтажа стопорных колец);
• монтажная лопатка.

Подготовка автомобиля

• Открыть капот автомашины и снять декоративную пластиковую крышку.
• Снять защитный подкрылок, установленный в арке правого переднего крыла.
• Обесточить бортовую сеть, сняв клемму с отрицательного полюса батареи.
• Для доступа к точкам крепления нужно поднять автомобиль на домкрате, а затем демонтировать колесо.
• Установить предохранительную опору под порог кузова, предотвращающую падение машины при соскальзывании или поломке домкрата.
• Отвернуть торцевой головкой на 10 мм болты крепления защитного экрана, расположенного под двигателем.
• Ослабить затяжку болта, крепящего шкив на коленчатом валу мотора. Для выполнения операции потребуется помощь второго человека, который нажимает на педаль тормоза.

Если помощника нет, то необходимо выкрутить 3 крепежных болта, а затем снять стартер. Для фиксации коленчатого вала используется отвертка, которая вставляется в зазор между корпусом сцепления и зубчатым венцом на маховике.

• Подставить домкрат под картер мотора, предварительно установив деревянную прокладку, а затем снять крышку ролика натяжения ремня привода вспомогательных агрегатов. Для снижения натяжения используется ключ Torx T55, кронштейн ролика поворачивается по часовой стрелке.
• Открутить болты крепления опоры двигателя, силовой агрегат необходимо опустить к земле на 50-70 мм, что позволит демонтировать ролик и удалить ремень со шкивов. Рекомендуется осмотреть детали, в случае износа устанавливается новый комплект (ремень и ролик).

Снятие ремня ГРМ на двигателях ВАЗ 21129 и 21179

Процедура снятия изношенных деталей на двигателе ВАЗ-21129:

1. Чтобы поменять ремень, потребуется отвернуть 5 болтов, крепящих верхнюю пластиковую крышку, закрывающую привод ГРМ.
2. Выкрутить болт и снять шкив с коленчатого вала двигателя, под деталью находится направляющий диск, который также снимается с машины. При снятии необходимо контролировать положение шкива, который может повредить датчик положения вала.
3. Отвернуть 3 болта, фиксирующих нижнюю часть защитного экрана.
4. Выставить метки газораспределения, провернуть коленчатый вал двигателя при помощи болта с набором дистанционных шайб, вкрученного в носок коленчатого вала. Возможно прокручивание вала при помощи вращения вывешенного колеса при включенной 5 передаче. На шестернях распределительных валов есть метки, которые совмещаются с ответными элементами на задней части защитного кожуха ремня. Для фиксации шестерен распределительных валов используются приспособления из полиуретановых втулок с болтом.
5. Проверить совпадение метки на шестерне коленчатого вала с ответным ребром на корпусе масляной помпы. Ослабить затяжку болта крепления ролика натяжения, механизм повернется автоматически под усилием натянутого привода.
6. Стянуть ремень со шкивов, если планируется дальнейшее применение детали, то на ней предварительно наносится метка, указывающая на направление движения при работе. Если планируется замена детали, то одновременно устанавливается комплект роликов (натяжной и промежуточный).
7. Проверить состояние помпы, при обнаружении люфта подшипников или течи антифриза узел подлежит замене. Перед снятием насоса производится слив охлаждающей жидкости из рубашки двигателя (через специальное отверстие в блоке).

Снятие ремня ГРМ

Технология этого этапа зависит от марки двигателя. Рассмотрим возможные варианты с разными силовыми агрегатами.

Комплектация с мотором ВАЗ-21129

Вначале необходимо совместить технологические метки.

1. Наденьте ключ размером 17 мм на болт шкива.
2. Вращайте его до совпадения меток на шкиве и на корпусе маслонасоса.

Вращайте коленвал до совпадения меток

В таком состоянии метки на шкивах двух распредвалов должны совпадать с рисками на крышке.

Зафиксируйте и скрепите шкивы приспособлением. Его индекс по заводской номенклатуре 67.7811-9516. Это нужно для того, чтобы не сбились фазы газораспределения.

Зафиксируйте шкивы ГРМ специальным приспособлением

Комплектация с двигателем ВАЗ-21179

Совмещение меток аналогично Приоре и некоторым другим «Жигулям». Таким же ключом на 17 мм вращайте болт коленвала до совпадения двух меток.

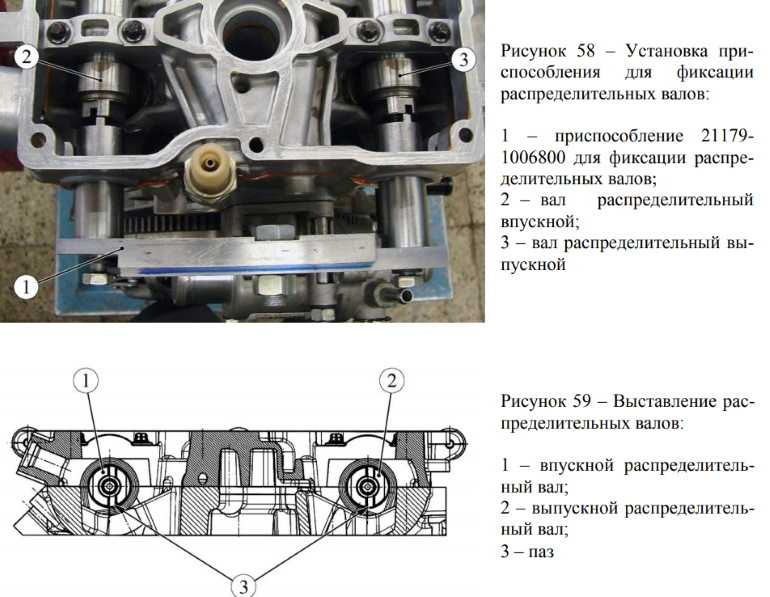

Отличие работы с этим мотором в том, что для закрепления распредвалов применяется другое приспособление с индексом 67.7811-9704.

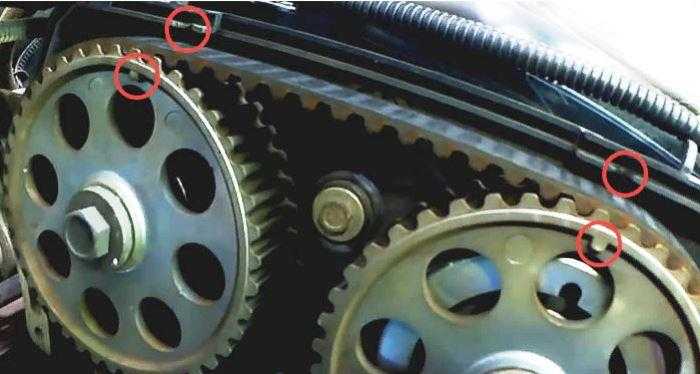

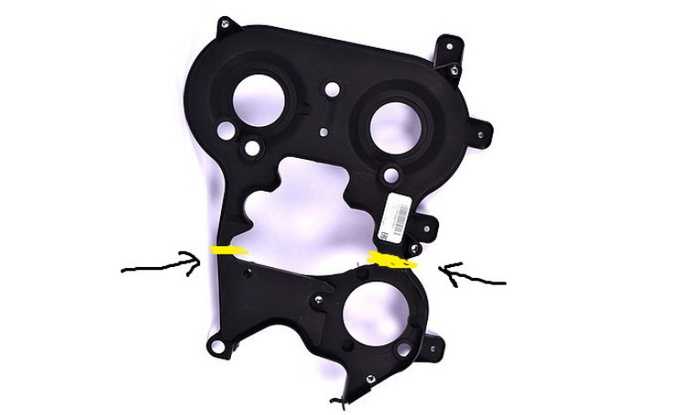

Отметьте положение шкивов двух распредвалов по отношению к задней крышки. Это удобно делать цветным маркером.

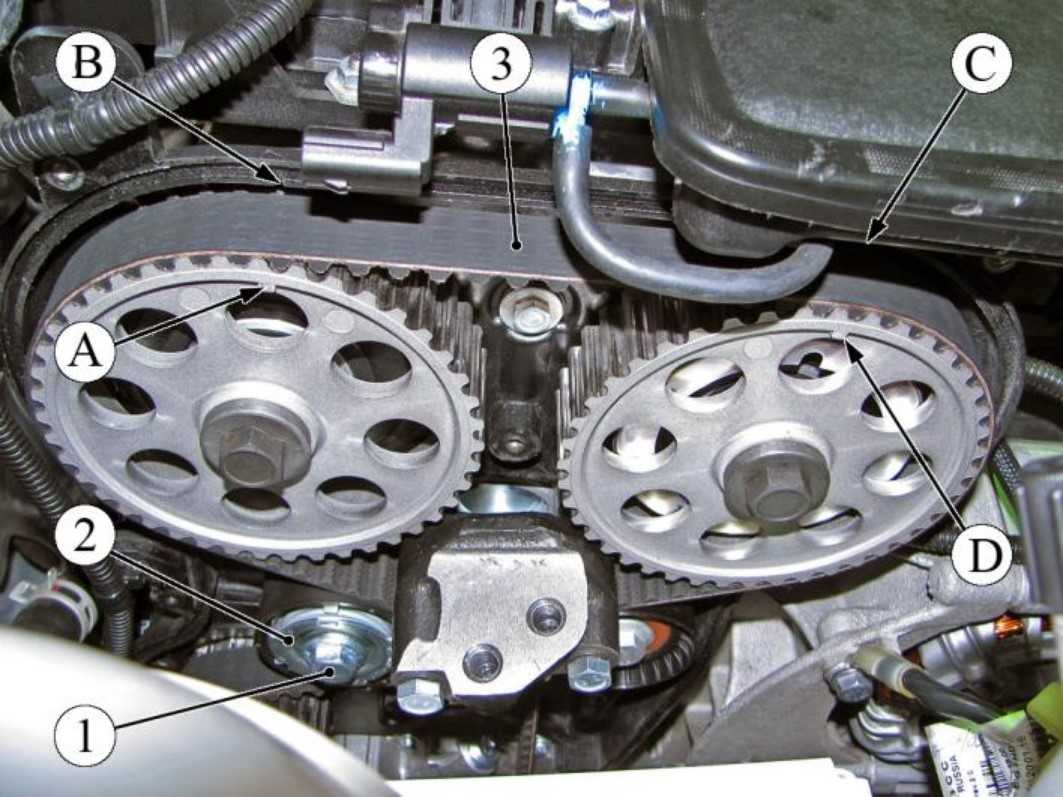

1 — болт натяжного ролика, 2 — ролик, 3 — ремень ГРМ, буквенные обозначения — метки.

Для любых комплектаций

Ослабьте ключом 17 мм болт натяжного устройства №1. Снимите дистанционную проставку со шкива коленвала. Используя две отвертки с прямым шлицем, снимите ремень.

Методика испытаний

Тесты ремней на прочность проводились в испытательной лаборатории ПАО «НПО Завод «Волна» на разрывных машинах Р-10 и МР-05.

Тесты на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».

Испытание ремней газораспределительного механизма проходило по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зубьев для двигателей автомобилей ВАЗ». Фактор стандарта параболического профиля для ремней с профилем округлым в данном случае не является существенным, поскольку предназначены тестируемые ремни фактически для старого доброго «восьмерочного» двигателя, а значит, и усилия, передаваемые ремнем ГРМ, остались на том же уровне.

Первым испытанием стала проверка на стойкость ремней к изгибу. При этом испытании применяется гладкий шкив диаметром 50 мм. Один ремень каждого вида проходит процедуру искусственного старения, которое осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается 70 часов. Другой ремень замораживается вместе со шкивом при температуре –45 градусов в течение 24 часов.

После ремни вынимаются, и их перегибают по гладкому шкиву зубьями наружу на 180 градусов. В зоне перегиба не допускаются разрывы и трещины. Замороженный ремень перегибается на ранее охлажденном вместе с ремнем шкиве.

Этот тест выдержали все ремни.

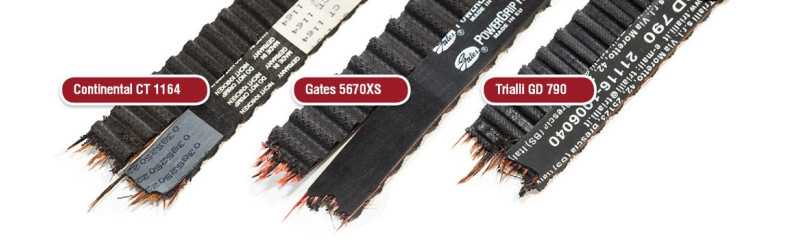

На следующем этапе мы проверяли прочностные качества ремней.

Сначала провели испытания ремней на усилие разрыва. По нормативу минимальная прочность при разрыве ремня должна составлять не менее 8 кН/см у нового ремня и 7 кН/см у ремня, прошедшего искусственное старение. Таким образом, при ширине ремня 17 мм минимальное усилие разрыва должно быть не менее 13 600 Н, а для искусственно состаренных — не менее 11 900 Н.

Это испытание проводится следующим образом: ремни устанавливают зубьями наружу на гладкие цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.

Результаты испытаний на усилие разрыва приведены в Таблице 1.

Как видно из результатов теста, все ремни имеют хороший запас прочности корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). Самый прочный корд оказался у ремней Continental CT 1164: он может выдерживать нагрузки до 2,5 тонн.

Но в ремне прочность корда — не самый главный показатель. Поэтому в качестве второго прочностного теста была проведена проверка сопротивления зуба на отрыв новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытуемых ремней составляет 17 мм, получаем усилие 156,4 кгс.

Данное испытание проводится с использованием специального приспособления, у которого есть зубчатый шкив с соответствующим испытуемому ремню профилем зуба. В приспособление заложена калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление таким образом, чтобы пятый зуб от верха разрезанного ремня попал в гнездо шкива. Нижний конец фиксируется в зажиме, и разрывная машина МР-05 тянет за него вниз.

Результаты данной проверки показаны в Таблице 2.

На новых ремнях среза зубьев не произошло: резина еще пластична, зуб просто деформируется и перескакивает. А вот у состаренных ремней на их «окрепших» зубьях происходит срез зуба — так и случилось у Continental CT 1164 и Trialli GD 790; у Gates 5670XS произошла деформация зуба, и он перескочил. По результатам теста видно, что все ремни имеют хороший запас прочности от среза (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Самым устойчивым к срезу зуба оказался ремень ГРМ фирмы Trialli.

Некоторым может показаться странным повышение прочности после искусственного старения. Это объясняется свойствами теплостойких каучуков, которые используются для изготовления ремней: при длительном нагреве происходит укрепление их внутренних связей.

По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически слушать, не появился ли шум от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы хорошим тот ни был, что может привести к дорогостоящему ремонту двигателя.

Какие проблемы на Ладе Весте выявляются чаще всего

Хозяева машин LADA Vesta, описывая поломки и неприятности, случившиеся с их авто после покупки, чаще всего упоминают следующие дефекты:

• перетираются шланги в системе охлаждения;
• перестает работать обогрев лобового стекла;
• появляются трещины или царапины на стеклах, включая переднее (по гарантии поменяют только в случаях, когда причиной было штатное оборудование машины);
• возникают люфты в шаровых опорах;
• стучат стойки заднего стабилизатора;
• прогорает корпус резонатора выхлопной системы;
• изнашивается лакокрасочное покрытие, в большей степени – на передке кузова и переднем бампере;
• ломается система мультимедиа.

Есть рекомендация: перед поездкой на СТО самому проверить наличие проблем из списка в своей машине, чтобы не забыть сообщить о них мастеру. Иначе они могут остаться незамеченными.

Стоимость ремонтного комплекта ГРМ

Оригинальный ремкомплект для 16-клапанного мотора «Весты» стоит от 3000 рублей. Цена аналогов принимает значение 2900-3700 рублей. Отдельно оригинальный ремень ГРМ (артикул 21126100604000) обойдется в 1700 рублей. АвтоВАЗ предлагает усиленный вариант за 1900 руб.

Ремонтный комплект

Вместе с деталями газораспределительного механизма владельцы 16-клапанной «Весты» часто меняют водяной насос. Рекомендуется менять помпу через каждые 90 тысяч километров пробега, поэтому установку нового насоса объединяют с заменой приводного элемента ГРМ. Помпа с логотипом «АвтоВАЗ» (artikul 21126130701082) стоит 1100 рублей, Luzar (LWP 01274) – от 950 руб., Pilenga – 650 рублей.

Приведенные выше цифры ориентировочные и могут различаться в разных магазинах.

Какие генераторы ставят на Лада Веста

Революционным решением, принятым АвтоВАЗом, стал генераторный узел с силой тока 115А. Для модификации Лада 2180, оборудованной обогревом ветрового стекла, агрегат обладает силой тока 120-150А.

В случае выхода из строя заводского (родного) генератора Lada Vesta, можно приобрести новый сверхмощны LG 0108 от компании StartVolt. Он обладает следующими характеристиками:

• полностью ремонтопригоден;
• имеет детали, взаимозаменяемые со штатными узлами;
• увеличенный срок эксплуатации всех комплектующих;
• характеристики увеличенной мощности.

Фирма СтарВОЛЬТ много лет применяет инновации на производственном процессе запчастей для машин 2180. Совсем недавно в продажу поступили две новые модели с выходным током в 140А и 200А. Если сравнить агрегаты с «родным» АвтоВАЗовским узлом, обе модификации в значительной мере превосходят последний по производительности (120А).

Принцип действия новейших генераторов от StartVolt построен так, что АКБ потребляет ровно столько тока, сколько нужно для быстрого заряда. В случае подключения дополнительных энергопотребляющих устройств (бортовой компьютер, навигатор, мощная акустическая система), генераторный узел от СтарВОЛЬТ будут лучшим вариантом. Каждая запчасть от компании StartVolt сопровождается техническим паспортом.

Кроме того, российский завод КЗАТЭ им. А.М.Тарасова, выпускает качественные запчасти, адаптированные для Lada Vesta. Например, генератор 9402.3701-01 с аналоговым регулятором напряжения и встроенным выпрямительным блоком, который имеет следующие характеристики: 14В, 80А. Эта модель поставляется АвтоВАЗом в качестве штатного узла.

Варианты силовых установок

Автомобиль изначально комплектовался тремя различными силовыми агрегатами: два мотора с рабочим объёмом 1.6 л и один 1.8 л. Заводом АвтоВАЗ были сконструированы так называемые 27-й и 29-й двигатель, или их полная маркировка – 21127 и 21129. От первого пришлось со временем отказаться. Движок ВАЗ-21127 отличался большим ресурсом и неплохими техническими характеристиками, однако его несоответствие с нормами Евро-4 заставило инженеров АвтоВАЗ искать выход из сложившейся ситуации. Выход нашли в следующем – довести показатели экологичности до совершенства за счет модернизации двигателя.

Между этими двумя силовыми агрегатами следующая разница:

• Степень сжатия уменьшена с 11,0 до 10,45 в 29-м моторе;
• Контролер блока управления получил новую прошивку с совершенно другим алгоритмом;
• Модернизации подверглась система выхлопа и резонансного пуска;
• Облегчены детали шатунно-поршневой группы.

Новый движок пополнил ряды 16-клапанников. В целом говоря, производителю удалось без изменения рабочего объёма и потери мощности технически совершенствовать мотор Лады Веста. Также можно встретить модификацию с силовым агрегатом Nissan HR16 DE под капотом. Его сконструировали при помощи иностранных инженеров. Ниссановский движок бесхлопотно работает, как на АИ-92, так и на АИ-95. При этом ДВС оснастили цепью вместо ремня ГРМ, что позволило ему несколько выиграть у своего аналога в плане фактического ресурса.

Варианты двигателей для Весты

Здесь рассмотрены варианты, имеющие отношение к автомобилям, выпускаемым сейчас либо к тем, которые начнут выпускать в ближайшем будущем. Также для Весты был разработан 8-клапанный мотор — он точно не гнёт клапаны и точно не будет устанавливаться на топовые седаны в 2016-м году.

Подробнее о двигателях, которыми оснащена линейка Лада Веста в материале: Какие двигатели установлены на Лада Веста: технические характеристики и их ресурс!

ДВС ВАЗ-21129, 106 «сил» (клапана гнёт)

Немного истории. Мотор 21129 является доработанным вариантом другого двигателя, а именно, 21127. Последний из них при обрыве ремня ГРМ успешно гнул свои клапаны, хотя на поршнях были сделаны проточки (рис. 1). Смысл в том, что глубина проточек не являлась достаточной: при выполнении некоторых условий клапан «встречался» с поршнем со всеми вытекающими последствиями.

С переходом к новому поколению ДВС, то есть к 21129, конструкция поршней была доработана. Но внешняя форма изменилась не сильно, и хотя выемки остались, их глубина по-прежнему является недостаточной.

Здесь рассматривался вопрос, гнёт ли клапана Лада Веста с двигателем «21129». И ответ получился однозначный: да, гнёт.

По идее, проблема с загибом клапанов характерна для всех двигателей ВАЗ, оснащённых 4-мя клапанами на цилиндр. Каждый новый 16-клапанник её «наследует». Исключением считается один раритет — ДВС ВАЗ-2112, объём которого равен 1,6 л. Там выемки сделаны на совесть (рис. 2).

122-сильный мотор «21179» (клапана гнёт)

По своей конструкции ДВС ВАЗ-21179 не сильно отличается от предшественников. Рабочий объём был увеличен до 1774 мл, что достигнуто за счёт изменения длины хода поршня: было 75,6 мм, стало 84,0 мм.

Сам поршень теперь подогнан к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршней увеличилось на 1,3 мм — до 26,7 мм. Но более глубокие выточки в днище так и не появились. Механизм ГРМ по-прежнему приводит в действие ремень, а при его обрыве возможность погнуть клапаны никто не отменял.

Теперь мы знаем, гнёт ли клапана на Лада Веста с 1,8-литровым двигателем. Ответ будет тем же, что для всех 16-клапанных ДВС ВАЗ (за исключением 2112). Проблема с переходом к новому поколению осталась прежней. А возвращаться к «тяжёлым» поршням на ВАЗе не намерены.

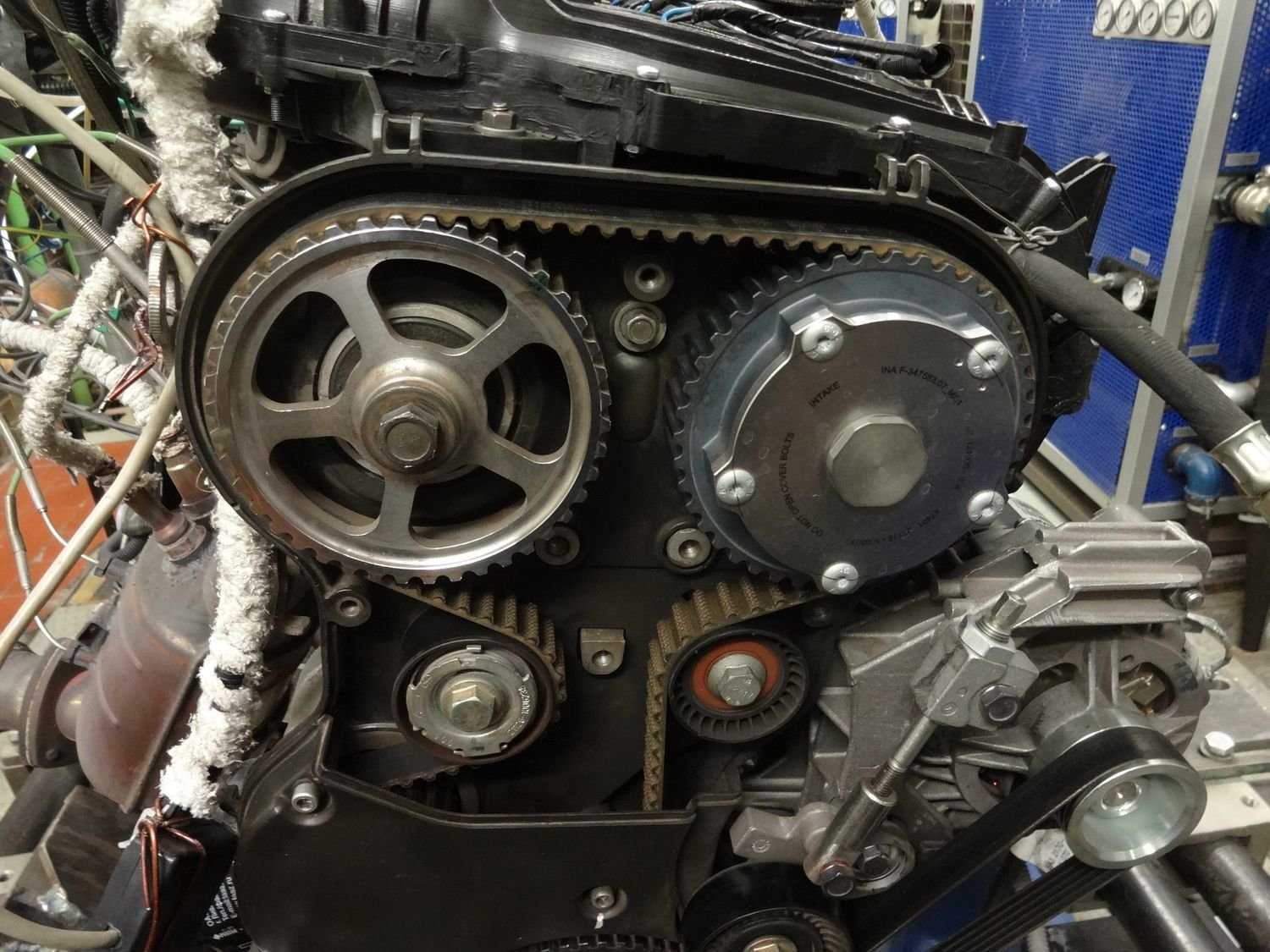

Привод ГРМ на двигателях 21179 снабжён не одним, а двумя натяжными роликами. Что сделано затем, чтобы конструкция была менее восприимчивой к растяжению ремня ГРМ.

Один из автоматов натяжения может заклинить, но тогда его функцию возьмёт на себя второй ролик-автомат.

Поршни, которые не гнут клапана

Комплекты поршней для некоторых «старых» 16-клапанников выпускают сторонние компании. Эти детали снабжаются глубокими выточками. Смысл в том, чтобы поршень не доставал до тарелок и не мог погнуть клапаны.

Элементы ШПГ разных двигателей (21127, 21129, 21179) обладают совместимостью. Но устанавливать поршни от «старых двигателей» в мотор Весты не нужно:

• В ДВС 21129 после такого «тюнинга» повысятся потери на трение;
• Если поршни от 26-го или 27-го мотора установить в ДВС 21179, сразу изменится рабочий объём.

«29-й», а также и «79-й» двигатель Лада Веста гнёт клапана только с «вазовскими» поршнями. Но установив «тюнинговую» деталь, не ждите повышения мощности. А ещё, применяя нестандартные элементы, можно сильно понизить ресурс (лишиться гарантии, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не гнёт, тут цепь)

В большинстве комплектаций с механической КПП седан Веста оборудуется ниссановским двигателем. Данный двигатель планируется к установке на кузовы: универсал, кросс и купе! Его название — HR16DE, а рабочий объём равен 1,6 л. Посмотрим на то, как выглядит днище поршня.

Никаких «глубоких выемок» здесь не предусмотрено

Теперь обратим внимание на то, как устроен механизм привода ГРМ.. Ремня с зубцами здесь нет — его заменяет цепь. Трудно представить себе две следующих ситуации:

Трудно представить себе две следующих ситуации:

Ремня с зубцами здесь нет — его заменяет цепь. Трудно представить себе две следующих ситуации:

• Цепь могла перескочить через зубцы одной или нескольких шестерёнок;
• Один из элементов был повреждён так сильно, что наличие повреждений привело к разрыву.

Пока цепь остаётся целой, клапаны и поршни не могут встретиться друг с другом, чтобы ни происходило с двигателем. Единственное, что плохо — цепь может заклинить.

Гнёт ли клапана Лада Веста с ниссановским ДВС? Ответ «нет» был бы неправильным — разрыв цепи не исключается. Но в реальности столкнуться с такой ситуацией будет почти нельзя. Рассмотрим, почему.

Как поменять ремень ГРМ на Лада Веста: пошаговая инструкция

Регламент замены ремня ГРМ на Ладе Веста предполагает выполнение работ в следующей последовательности. Четко следуя ему, процедура пройдет быстро и без проблем.

Демонтаж

Порядок демонтажных работ:

1. Провернуть коленчатый вал до совмещения шкивных отметок на клапанах.
2. Сравнить эту позицию с положением коленвала ВМТ на цилиндре (первом по счету).
3. Убрать вращения ремня за болтовые части шкивов.
4. Аккуратно отвернуть крепежный болт на коленчатом валу.
5. Удерживать узел отверткой типа шлиц за зубчатый венец маховой части.
6. Вывернуть набор винтов, снять стартер.
7. Убрать шкив коленвала, ограничительную шайбу. Демонтировать переднюю крышку спереди конструкции, один болт сверху, пару снизу вывернуть.

Чтобы при снятии ремня распредвалы не проворачивались под воздействием клапанных пружин, при желании зафиксировать валы. Установить их, между шкивными элементами закрепить стопорный элемент. Снизить степень натяжения ГРМ.

Установка

Простой механизм фиксации коленчатого вала на небольшом двигателе отсутствует, зато есть оправка. Найти ее, проложить ремень по схеме. После убедиться, что метка шкива с зубцами идет напротив приливного направления (его ищут на насосном корпусе масляного типа). Надеть ремень на шкив вала распределения клапанов впуска так, чтобы спереди ветвь ремня натянулась, E с F между собой совпали. Ремню не давать ослабеть и надеть на распредвал выпускных клапанов до совпадения C и D меток.

Так выглядит новый комплект ГРМ

Регулировка натяжения ремня ГРМ на Весте

Последний этап установки – натяжение ГРМ с учетом рекомендаций производителя. Нужно:

Провернуть натяжитель, задействовав съемник колец стопора, закрепленных в пазах №1. Действовать в направлении стрелок до совместного наложения меток 2.
Болт ролика затянуть на 33-41 Нм

Если распредвал повернется, снизить ременную затяжку, переустановить конструкцию, осторожно повернув тот вал, который установлен некорректно.
После поворота коленвала на пару оборотов проверить совпадение меток, взаимность расположения валов

Совместить метки, если нужно, снова установить ГРМ на Весту. После собрать детали в обратном порядке.

Произвести работы по замене ГРМ, можно собственными силами, но это трудоемкая работа.

Замена требует необходимого техоснащения и опыта проведения ремонтных работ. В начале установки, настройки ременного привода следует снять его кожух на двигателе, убрав 5 винтов крепления. Убрали кожух снимаем ремень. С помощью ключа «на 17» за болты крепления роликов проворачивается коленчатый вал, чтобы метки распредвалов совпали с метками пластикового кожуха. Поворачиваем до момента, пока шкив коленвала с меткой F не совпадет с меткой Е. Тем же ключом снимается шкив коленвала и шайба ограничителя. Оставшуюся часть кожуха откручивается шестигранником «на 5»: 2 болта снизу и 3 сверху. Ключом «на 15» откручивается крепежный болт натяжного ролика, после он демонтируется так же, как обводной ролик. На их места одеваются новые ролики. Затем идет установка нового ремня вместо старого. Сначала стоит убедиться, что метки все еще выставлены верно, затем ремень устанавливается на распредвал, протягивается до коленвала с натяжением. За натяжной ролик ГРМ он заводится в последнюю очередь. Съемником для стопорных колец нужно вращать натяжной ролик по достижения совместимости меток. Далее идет сборка.

Инструкция по замене ГРМ на Весте

Произвести работы по замене ГРМ, можно собственными силами, но это трудоемкая работа.

Замена требует необходимого техоснащения и опыта проведения ремонтных работ.
В начале установки, настройки ременного привода следует снять его кожух на двигателе, убрав 5 винтов крепления.
Убрали кожух снимаем ремень.
С помощью ключа «на 17» за болты крепления роликов проворачивается коленчатый вал, чтобы метки распредвалов совпали с метками пластикового кожуха. Поворачиваем до момента, пока шкив коленвала с меткой F не совпадет с меткой Е.
Тем же ключом снимается шкив коленвала и шайба ограничителя.
Оставшуюся часть кожуха откручивается шестигранником «на 5»: 2 болта снизу и 3 сверху.
Ключом «на 15» откручивается крепежный болт натяжного ролика, после он демонтируется так же, как обводной ролик. На их места одеваются новые ролики.
Затем идет установка нового ремня вместо старого. Сначала стоит убедиться, что метки все еще выставлены верно, затем ремень устанавливается на распредвал, протягивается до коленвала с натяжением. За натяжной ролик ГРМ он заводится в последнюю очередь.
Съемником для стопорных колец нужно вращать натяжной ролик по достижения совместимости меток.
Далее идет сборка.

Четыре общеизвестных факта

Показатель ресурса для цепи привода ГРМ всегда превышает ресурс двигателя. Это — первый факт, но надо выполнить условие: замена масла должна быть своевременной. А вообще цепь выходит из строя постепенно, и этому сопутствуют симптомы:

• Слышимые призвуки (стрекотание) на холостых оборотах;
• В момент прохождения «проблемного участка» может наблюдаться смещение фаз.

Последний дефект выявляют с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепи проходит определённое время. И вообще-то «дефектная цепь» может проработать долго. Это был ещё один, четвёртый по счёту факт.

Замена ремня ГРМ на Весте с двигателем 21129 (1.6 литра,16 клапанов)

1. Порядок действий следующий:
2. Выполнить шаги № 1-4 из предыдущего способа.
3. Снять правую опору двигателя:
   • Снять брызговик двигателя (защиту), выкрутив 13 болтов головкой “на 10”.
   • Установить домкрат под маслянный поддон и приподнять мотор.
   • Выкрутить головкой “на 16” 2 болта, крепящих опору к кузову.
   • Опустить правую сторону двигателя так, чтобы опора была ниже нижнего края лонжерона.
   • Выкрутить 2 болта, крепящих опору к двигателю, головкой Torx E12 и снять ее.
4. Открутить шестигранником 5 болтов из верхней крышки газораспределительного механизма и снять ее.
5. Выкрутить 10 винтов битой Torx T20 и отверткой вытащить фиксаторы, крепящие правый подкрылок к кузову и снять его.
6. Снять ремень вспомогательных агрегатов:
   • Подцепить заглушку на натяжительном ролике шлицевой отверткой.
   • Ослабить головкой “на 13” гайку на ролике
   • Вставить биту Т55 в паз на ролике. Повернуть деталь по часовой стрелке, ослабляя натяжение и снять ремень.
7. Повернуть коленвал головкой “на 17” до совпадения меток на шкивах распредвалов (выпуклые точки) с метками на крышке головки блока цилиндров (треугольные прорези в пластине).
8. Выполнить шаг № 8, 9 из предыдущего способа
9. Выкрутить шестигранником 3 винта, крепящих нижнюю крышку ГРМ к блоку цилиндров.
10. Выполнить шаги № 10, 11 из предыдущего способа.
11. Надеть правую ветвь новой детали поочередно на шкив коленвала, впускного распредвала (правый), выпускного (левый).
12. Удерживая правую ветвь натянутой, надеть ремень на шкив водяной помпы и натяжной ролик.
13. Выполнить шаги № 13 и 14 из предыдущего способа.
