Неисправности и ремонт двигателя Приора 21126
Самые распространенные проблемы ДВС 21126
Неисправности двигателей Приора во многом похожи друг на друга. У всех у них отмечается автовладельцами слабая электрика. Датчики ненадежны, начинают глючить при легком попадании влаги на них, либо перегреве. Зимой глюки проявляются в особенности сильно.

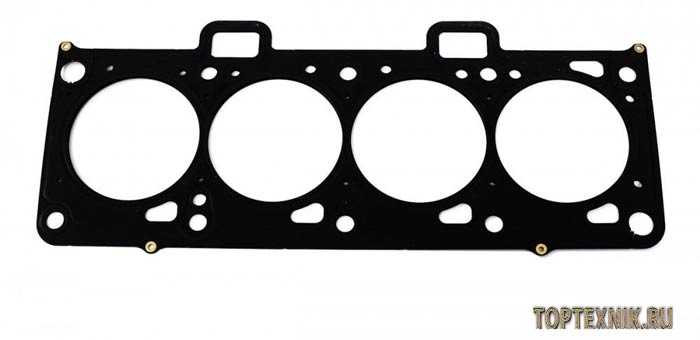

На ремонт двигателя часто ставят автовладельцы, которые перегрели или пробили прокладку головки блока цилиндров. Тому виной становится временами заедающий термостат. Он неправильно показывает данные по температуре в течение длительного времени. Если автовладелец забудет про замену масла и фильтров, антифриза или охлаждающей жидкости, то перегрев неизбежен.
Течет масло. Временами сильно сквозь перегретые сальники и набивки. Попадает смазывающее средство на ремень, уменьшая его жизненный ресурс. Попав в свечные колодцы мотор перестает работать. И снова автовладельцы едут к нам на ремонт в сервис-центр.
Клин ролика насоса масла или обрыв ремня газораспределительного механизма становится фатальным для движка. В этом случае помогает только капитальный ремонт, либо свап на другой силовой агрегат Приора.
16-ти клапанные моторы Лада Гранта
Прогресс не стоит на месте. Поэтому 16-ти клапанные двигатели стали основой большей части современных автомобилей ВАЗ. Оговоримся сразу, что на всех 16-ти клапанных двигателях Гранты рвёт ремень ГРМ, поэтому рекомендуем серьёзно отнестись к вопросу его замены и диагностики. Подробнее о замене ремня ГРМ на 16-ти клапанном моторе читайте здесь.
Если Вы обладатель 16-ти клапанного мотора, то Вам будут полезны эти статьи:
- выбираем масло для 16-ти клапанного двигателя
- замена масла в 16-ти клапанном двигателе
- уменьшаем расход топлива
- необходимость обкатки 16-ти клапанного мотора, миф или факт?
Двигатель 21126

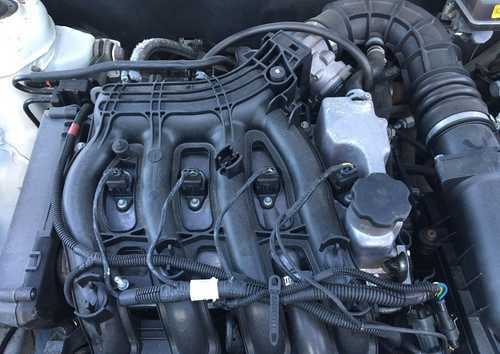

Двигатель 21126 под капотом Гранты
Менее мощным 16-ти клапанным мотором для Лада Гранта стоит считать модель 21126, которая была разработана девять лет тому назад. По сути, данный силовой агрегат можно назвать логическим продолжением линейки ВАЗ-21124. Специалисты же рассматривают данный мотор, как один из самых надёжных и качественных во всём модельном ряду отечественного производителя.
Его мощность достигает отметки в девяносто восемь лошадиных сил, при максимальных оборотах двигателя в 5600 оборотов в минуту. Крутящий же момент будет не таким впечатляющим, составляя лишь 145 Нм при четырёх тысячах оборотах в минуту.
Некоторые Грантоводы отмечают затруднённый пуск двигателя при отрицательных температурах.
Ресурс двигателя будет равен двумстам тысячам километров.
Стоит отметить и то, что степень сжатия в цилиндрах будет равна показателю 11. Все эти позитивные качества, включая и уменьшенный расход топлива в загородном цикле, привели к появлению некоторых неприятностей.

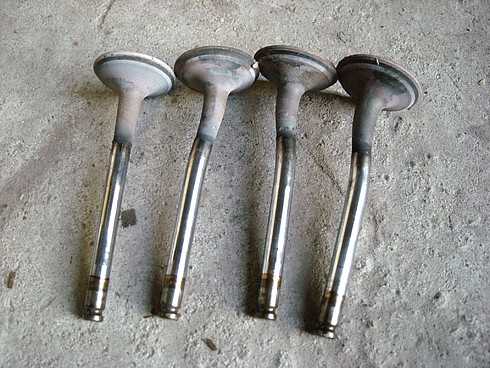

Гнутые клапана
Мы говорим об увеличении расхода топлива при движении по городу сразу до 9,8 литра, а также о том, что при обрыве ремня ГРМ случается то, чего все так боятся — клапана гнутся.
Двигатель 21127
Вторым вариантом 16-ти клапанного мотора стоит считать такой же 1,6-литровый 21127, который был разработан лишь три года тому назад. Он может похвастать максимальной мощностью в 106 лошадиных сил, крутящим моментом в 148 Нм при четырёх тысячах оборотов, а также средним расходом топлива, равном семи литрам в смешанном цикле.
Положительные моменты
Специалисты отмечают такие положительные моменты, в сравнении с предшественником ВАЗ-21126, как большую тягу мотора на «низах», что приводит к ощутимым изменениям в работе.
Двигателя
Лада Приора несколько раз подвергалась изменениям, как
внешне, так и технически. Менялся внешний облик, силовая установка и
трансмиссия.
Ниже приведены пример двигателей, которые устанавливались ВАЗ
2170-72.
Двигатель 21116 (8 клапанов)
Данный двигатель устанавливался на ВАЗ 2114 и Ладу Калину,
позже по наследству достался и Приоре. Мощность данного ДВС составляет 80 л.с.
при объеме в 1,6 литра, что весьма мала. Такой двигатель не обладает хорошей
динамикой, и «тащить» кузов Приоры ему тяжеловато.
Плюсы:
- Не загибает клапана;
- Прост в обслуживании;
- Более дешевые запчасти;
Минусы:
- Низкая мощность;
- Шумность;
Установка такого двигателя продолжалась до 2018 года.

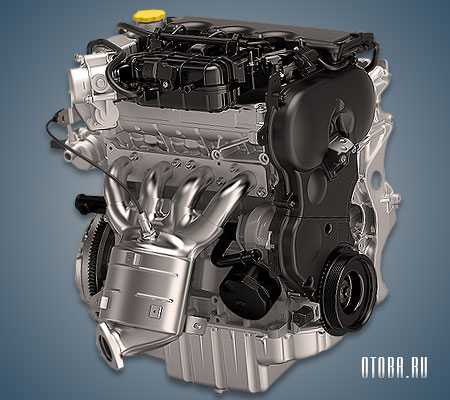

Двигатель 21126 (16 клапанов)
16 клапанный мотор обладающей большей мощностью и крутящим
моментом по сравнению с 116. Является доработанной моделью 124 мотора. Его
мощность составляет 98 л.с. при объеме 1,6 литра.
Плюсы:
- Большая мощность;
- Не шумная работа;
Минусы:
- Загиб клапанов при обрыве ремня;
- Дорогие запчасти;

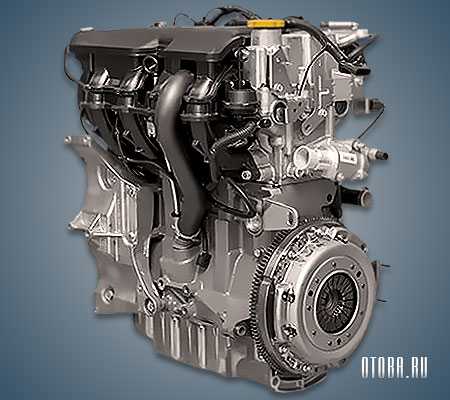

Двигатель 21127 (16 клапанов)
Доработанный 126 мотор получил индекс 21127, в данном
двигателе изменился впуск тем самым повысилась мощность до 106 л.с. при том же
объеме в 1,6 литра. К данному двигателю стали устанавливать новую тросиковую
кпп.
Плюсы:
- Высокая мощность;
- Не шумная работа;
Минусы:
- Загиб клапанов;
- Дорогие запчасти;

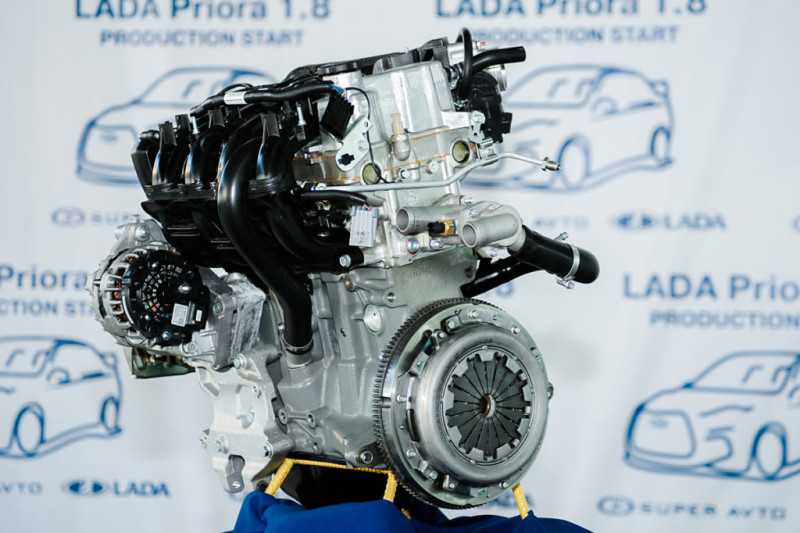

Двигатель 21128 (16 клапанов)
Данный двигатель был специально разработан для более мощных
автомобилей Лада с шильдиком «Супер Авто». Мощность данного двигателя увеличилась,
как и его объем. Количество лошадиных сил
в моторе супер авто увеличилось до 123, а объем до 1,8 литра, что кардинально
повлияло на динамику автомобиля.
Плюсы:
Хорошая динамика и высокая мощность;
Минусы:
- Загиб клапанов;
- Более дороге запчасти;
Характеристики ВАЗ 2171
| Двигатель | 1.6 л, 16-кл |
|---|---|
| Длина, мм | 4210 |
| Ширина, мм | 1680 |
| Высота, мм | 1420 |
| База, мм | 2492 |
| Колея передних колес, мм | 1410 |
| Колея задних колес, мм | 1380 |
| Объем багажного отделения, дм 3 | 444/777 |
| Масса в снаряженном состоянии, кг | 1088 |
| Полная масса автомобиля, кг | 1578 |
| Допустимая полная масса буксируемого прицепа с тормозами, кг | 800 |
| Допустимая полная масса буквируемого прицепа без тормозов, кг | 500 |
| Колесная формула/ведущие колеса | 4х2/передние |
| Компоновочная схема автомобиля | переднеприводная, расположение двигателя переднее, поперечное |
| Тип кузова/количество дверей | универсал/5 |
| Тип двигателя | бензиновый, четырехтактный |
| Система питания | Распределенный впрыск с электронным управлением |
| Количество и расположение цилиндров | 4, рядное |
| Рабочий объём двигателя, см 3 | 1596 |
| Максимальная мощность, кВт/об.мин | 72 / 5600 |
| Максимальный крутящий момент, Нм при об/мин | 145 / 4000 |
| Топливо | неэтилированный бензин АИ-95 (min) |
| Расход топлива по ездовому циклу, л/100 км | 7,2 |
| Максимальная скорость, км/ч | 183 |
| Коробка передач | С ручным управлением |
| Число передач | 5 вперед, 1 назад |
| Передаточное число главной пары | 3,7 |
| Рулевое управление | типа «шестерня-рейка», рулевой привод с электроусилителем |
| Шины | 185/65 R14 86(H) 175/65 R14 82(H) 185/60 R14 82(H) |
| Емкость топливного бака | 43 |
Технические характеристики лада приора универсал во многом отличаются от характеристик седана и хэтчбека вместительностью салона. Огромный багажник для отечественного автомобиля делает его удобным автомобилем для тех кто постоянно возит крупногабаритные вещи.
Переднеприводной легковой универсал ЛАДА Приора (ВАЗ 2171) — это одна из популярных моделей тольятинского автозавода. Впервые concept-car, ставший затем прообразом нового универсала ВАЗ 2171 Приора, был продемонстрирован в 2005 году. Однако официально он был показан только осенью 2008 года.
Весной 2009 года первый серийный универсал ВАЗ 2171 Приора сошел с конвейера и на равных вошел в семью автомобилей ВАЗ, где его ждали:
- седан 2170 Приора — выпускается с 2007 года;
- хэтчбек 2172 Приора — изготавливается с 2008 года.
В 2012 году универсал ВАЗ 2171 Приора занял первое место по итогам продаж в России. Затем спрос на него начал падать, из-за чего выпуск автомобиля в кузове «универсал» был прекращен.
Регламент обслуживания двигателя
После покупки новой машины с мотором 21126 нужно провести обкатку. Как, впрочем, и любого ВАЗовского агрегата. Также необходимо пройти «нулевое» ТО через 2000 — 3000 км пробега:
- проверить герметичность системы охлаждения и питания;
- убедиться в отсутствии посторонних звуков под капотом;
- проверить работу ЭБУ и отсутствие ошибок;
- заменить масло и фильтр.
Последующее техобслуживание двигателя ВАЗ 21126 потребуется в 15 000 км или через год. На спортивных моторах интервал лучше сократить до 10 000 км. Помимо замены масла и фильтра, необходимо заменить салонный фильтр и проверить уровень охлаждающей жидкости. Эти процедуры следует повторять при каждом последующем техобслуживании двигателя ВАЗ 21126.
Свечи, фильтры топливной и воздушной магистралей меняют через каждые 30 000 км. В двигателе ВАЗ 21126 с втыковыми поршнями проверять состояние привода ГРМ необходимо через 45 000 км. Вместе с ремнём проверяют целостность помпы, опорного и натяжного роликов.
Конструкция коленвала ВАЗ 21126
Для мотора ВАЗ 126 взят коленвал мод., 11183-1005016. Он имеет посадочные размеры, такие же как на 124 моторе. Выглядят они почти одинаково. Для различия имеется маркировка, она наноситься на противовес. Зубчатый шкив коленвала, оригинальной конструкции. Ему присвоен индекс 21126. Зубья на шкиве, имеют такой же профиль как на ремне. Профиль напоминает полукруглый зуб. Чтобы ремень не соскользнул со шкива, с одного боку имеется реборда, со второй стороны шайба специальной конструкции.
Чтобы привести в работу генератор и другие навесные агрегаты, на вал монтируется демпфер. Конструкция демпфера взята от ВАЗ 2112.
Конструкция привода механизма ГРМ от фирмы Gates
На двигателе ВАЗ 21126 используется новый механизм автоматического натяжения ремня с зубцами, газораспределительного механизма, имеющем ролики передовой конструкции. Зубчатый ремень немецкого производителя Gates имеет новый овальный профиль зубцов. В связи с этим, на ДВС устанавливаются шкивы с аналогичным профилем на распределительный вал, вал водяного насоса и коленчатый вал. Профиль рабочей поверхности шкива совпадает с профилем полукруглого зубца ремня ГРМ. Ремень немецкого производителя компании Gates имеет ширину 22 мм., 137 зубцов, его маркировка 76137х22. Производитель гарантирует ресурс работы изделия до 200 тыс., км.
Однако доверять этому не стоит. Появились недобросовестные производители, которые выпускают поддельную продукцию известных брендов. Внешний вид подделки такой же, как у подлинного изделия. Отличить визуально некачественный ремень не возможно. Поэтому встречаются жалобы водителей обрыва ремня ГРМ при пробеге менее 100 тыс., км. А конструкция поршней такова, что при обрыве ремня ГРМ происходит механическое повреждение деталей ШПГ.
Механизм распределения газов
Механизм распределения газов выполнен в виде 16 клапанов и двух распределительных валов. Клапана перекрывают каналы в головке блока цилиндров, по которым подаётся рабочая смесь, или выводятся выхлопные газы.
Управление клапанным механизмом осуществляется распределительными валами. Они имеют кулачки, смещенные от оси. При вращении кулачок нажимает на шток клапана, тем самым открывая его. В обратном направлении клапан движется под действием силовой пружины. Распределительные валы приводятся в действие от коленчатого вала. Для этого предусмотрен ремень зубчатого типа.
Клапанный механизм оборудован гидрокомпенсаторами. Такая конструкция исключает необходимость регулировки теплового зазора. Крышка клапанного механизма изготовлена из алюминиевого сплава. Во избежание утечки смазки между крышкой и головкой блока цилиндров установлена прокладка.
Эксплуатация и обслуживание двигателя
Для надежной и долговременной эксплуатации двигателя 21126 необходимо соблюдать правила эксплуатации. Среди основных моментов следует выделить такие:
Для автомобилей ВАЗ интервал ТО установлен в 15000 км, при эксплуатации автомобиля постоянно в городских условиях или на грунтовых дорогах требуется сократить период замены до 10000 км. При замене масла в двигателе 21126 использовать следующие типы смазки по вязкости:
По типу масла необходимо использовать зимой синтетическую моторную смазку, летом — полусинтетическую.
Соблюдение указанных правил позволяет осуществлять надежную эксплуатацию двигателя ВАЗ-21126.
Разбор и ремонт двигателя
Ремонт проводится по стандартной схеме – находим бракованные детали и заменяем на исправные. В следующей инструкции описан процесс разборки самого агрегата, перед тем как его необходимо разобрать от Лада Приора и тщательно очистить от жира и грязи.
Инструкция
- 13-м гаечным ключом снимаем крепеж кронштейна. 4 гайки удерживают переднюю опору блока цилиндров;
- Снимаем скобу и переходим к левой опоре – снимается точно так же;
Таким образом можно полностью разобрать 16-клапанный двигатель и провести ремонт и замену неисправных деталей. Но если блок гнет клапан, справиться с поломками своими руками сможет только опытный механик. В любом случае, разобрав крышку головки блока цилиндров, вы узнаете, гнет ли двигатель клапаны или нет.
16-ти клапанный двигатель
Теперь поговорим о 16-клапанных двигателях на машины отечественного производителя Лада Гранта. Эти моторы уже устанавливаются на автомобили класса «Люкс». Мощность силовых агрегатов повышена, что сказалось на снижении экономии горючего.
Некоторые модели используют на машинах Лада Гранта класса «Спорт». Их отличает тяговитость и быстрое развитие скорости со старта.
Технические характеристики на Ладу Гранту
Давайте посмотрим на технические характеристики двигателя с 16 клапанами модели 21126. Представлены они в таблице.
| Параметр | Значение |
| Тип | Рядный |
| Цилиндры | 4 |
| Клапана | 16 |
| Сжатие | 11 |
| Объем | 1,6 л |
| Диаметр цилиндра | 82 |
| Ход поршня | 75 |
| Мощь | 106 л.с. |
| Бензин | АИ 95 |
| Вес | 115 кг |
| Жизненный ресурс | 250 тыс км |
Отличает этот мотор от предыдущих двух наличие ДАТ и ДТВ вместо ДРМВ. Производитель избавился таким образом от плавающих оборотов на холостых ходах мотора. Это улучшило показатели силового агрегата от Лада Гранта. Правда и стоить эти двигатели стали чуть дороже.
Обрыв ремня ГРМ все также гнет клапана. Но это плата за облегчение мотора и повышение его мощности.
Теперь давайте глянем на еще один движок, который устанавливался на модели «Lux» от Лада Гранта. Технические характеристики этого двигателя 21127.
| Параметр | Значение |
| Тип | L |
| Цилиндры | 4 |
| Диаметр и ход поршня | Такие же, как и у предыдущих |
| Сжатие | 11 |
| ГРМ | DOHC |
| Крутящий момент | 148 Нм |
| Питание | Инжекторное |
| Эконормы | Евро 4 |
| Вес | 116 кг |
| Жизненный ресурс | 250 тысяч км |
Существует еще один редкий движок с 16 клапанами. Его устанавливали только на машины модели «Спорт». Модификация силового агрегата обозначается ВАЗ 2126-77. Это был модернизированный двигатель 2126 модели.
Единственным отличием от других моторов стало прибавление мощности после того, как тахометр преодолевал отметку в три тысячи оборотов. Да и мощность его равнялась 120 лошадкам. В остальном отличий не имел от предыдущих уже описанных движков.
Особенности конструкции двигателя
Шестнадцатиклапанный двигатель имеет чугунный блок цилиндров и алюминиевую головку. Еще одним преимуществом этих двигателей стала возможность преодоления 100-метровки за 11 секунд.
Максимальной скоростью, которую набирал двигатель, считалась отметка на 172 км/ч. За это автовладельцы полюбили эти движки. Хотя были и недостатки. Например, сгиб клапанов при обрыве ремня. После которого следовал капитальный ремонт или полная смена силового агрегата.
Эти двигатели показывали высокую мощность, которая отличалась от указанной в паспортной в несколько раз. Однако и проблемы они имели часто тоже отличные от паспортных.
Например, нежелание автовладельца возить двигатель на постоянное техническое обслуживание приводило к снижению жизненного ресурса мотора. Прогорали прокладка и поршни на этих моторах.
Водяная помпа ломалась с завидной частотой. Особенно отсутствием перегрева не могут похвастать жители южных регионов, и любители убивать машины в тяжелых эксплуатационных условиях.
https://youtube.com/watch?v=pPS8F5R7rvU
Ресурс мотора
Ресурс шестнадцатиклапанных движков превышает триста тысяч километров при бережном к ним отношении. Ресурс двигателя не ниже восьмиклапанного, но и не превышает его, как видно из таблиц, сделанных выше.
Несмотря на такие высокие показатели стойкости мотора, у него имеются недостатки, которые не устраивают многих автовладельцев. Давайте рассмотрим эти недостатки.
Коротко о конструкции двигателя Лада 21129 16 клапанов
Необходимость применения двс класса ЕВРО 5 на новых моделях Лада заставила руководство концерна АвтоВАЗ в очередной раз модернизировать свой 1.6‑литровый 16-клапанный агрегат. Взяв за основу 21127, инженеры изменили впуск, зажали выхлоп, залили ему новую прошивку.
Так как агрегат теперь ставят на подрамник, ему слегка переделали опоры и масляный поддон. А также сделана адаптация под установку альтернативной французской коробки передач JR5.
В остальном это старый добрый чугунный блок с облегченной ШПГ производства Federal Mogul. Тип питания здесь обычный инжектор, привод ГРМ ременной с автоматическим натяжителем, в головке блока имеются гидрокомпенсаторы, а впускная система регулируется заслонками.
Ладная механика рассказала о новых технологиях в отечественном моторостроении.
https://youtube.com/watch?v=PKk044HQBys
В данной статье поговорим о моторе 21129, который пришел на смену «Приоровскому» 21126 мотору, поговорим о его отличиях от предшественника, болячках. Данный мотор устанавливается на Грантах, Калинах, Приорах. Веста так же получит данный мотор, причем уже с первой партии. 129 мотор — это тот же 127, но с другой прошивкой, чтобы соответствовать нормам токсичности Евро-5, тем самым получить возможность реализации Вест в Европе.
Особенности конструкции ШПГ от Federal Mogul
На ВАЗ 21126 используется совсем иная ШПГ нежели на ВАЗ 21124. Шатун, поршень и палец были позаимствованы у немецкой компании Federal Mogul. Вес этого комплекта был почти на 40 процентов меньше чем отечественный, производства АвтоВАЗа.
Поршни
Нормальный диаметр нового поршня 82 мм, такой же, как на 124 моторе. А вот высота новых поршней стала меньше. Поршневые кольца от Federal Mogul стали тоньше. На дне поршня есть углубления, но они не достаточной глубины, для того, чтобы предотвратить загибание поршней в случае обрыва ремня ГРМ. Отверстие под поршневые пальцы смещены на пол миллиметра от центральной оси поршней. Диаметр отверстия для пальца поршневого составляет 18 миллиметров. Технология установки пальца, плавающая, он свободно двигается в головке шатуна и бобышках поршня. Осевое смещение пальца фиксируется стопорными кольцами. Верхняя шатунная головка устанавливается в нижнюю часть поршня с очень маленьким зазором. Такой зазор обеспечивает минимальное боковое смещение поршня, вдоль шейки шатуна коленчатого вала.
Немецкие инженеры сделали шатун тоньше, чтобы он не имел контакта с коленчатым валом, что позволяет сделать меньше трение и потери связанные с ним.
Поршни имеют классы размеров, соответствующие классам размеров цилиндров, при сборке двигателя классы размеров поршней, должны совпадать с классами размеров цилиндров. Обозначение класса поршня находиться на днище. При установке классы точности поршней должны соответствовать классам цилиндров блока. Маркировка класса осуществляется на днище поршня.
Шатуны
Шатун сделан по новой технологии, его конструкцию удлинили и сделали легче. Шатунная крышка изготовляется способом разлома заготовки шатуна. При последующей обработки совмещённых поверхностей шатунной шейки коленвала можно добиться высокой точности обработки отверстия под шейку коленвала.
Для укрепления крышек шатунов используются новые болты. Конструкция болтов одноразовая. Второй раз использовать эти болты нельзя. После ремонта и разборки шатунной шейки коленвала допускается использование только новых болтов. На новых шатунах, используются латунные вкладыши новой конструкции, их ширина 17.2 миллиметра.
Кольца для поршней в сжатом состоянии имеют диаметр 82 мм. По сравнению с кольцами АвтоВАЗа кольца компании Federal Mogul гораздо тоньше. Верхнее компрессионное имеет высоту 1.2 мм, высота нижнего компрессионного на 0.3 мм., больше и равна 1.5 мм. Высота маслосъёмного кольца 2 миллиметра. Поршневой палец имеет диаметр 18 мм, а его длина 53 мм.
Краткое описание особенностей ДВС ВАЗ 21126
Силовой агрегат ВАЗ 21126 представляет собой дальнейшую модернизацию двигателя ВАЗ 21114. Большинство деталей и узлов идентичны и схожи, однако есть детали созданные именно для этого двигателя. Вообще, особенностью этого мотора, является использование облегчённых импортных деталей.
Так в сборке этого двигателя использовалась облегчённая почти на 40 процентов ШПГ концерна Federal Mogul. Еще был установлен обновлённый привод ГРМ от Gates, его отличие от прежнего, наличие автоматического натяжителя. Эта модернизация исключала необходимость, в периодической подтяжки ремня ГРМ.
При создании движка 126 модели, активно применялись технологии от компании Federal Mogul. Речь идёт об внутренней обработки цилиндров, здесь применялась технология хонингования поверхностей. Обработка была настолько тонкая, что новому автомобилю не требовалась обкатка и притирка. Результат применения новых технологий и импортных комплектующих был на лицо. В результате модернизации мотора уменьшился расход горючего на один литр на 100 км., пробега., увеличилась мощность и крутящий момент. А ещё, ВАЗ 21126 стал соответствовать европейским требованиям по токсичности выхлопных газов Евро 5.
Данная модернизация двигателя имеет отрицательные стороны, при разрыве ремня ГРМ, клапаны сталкиваются с поршнями, что приводит к механическим повреждениям деталей ДВС.
Коленчатый вал и поршневая группа
126 двигатель приора оснащен коленчатым валом, имеющим 5 коренных и четыре шатунных шейки. Для предотвращения быстрого износа в местах вращения коленчатый вал оснащен подшипниками скольжения. Смазка подшипников скольжения осуществляется маслом, поступающим под давлением.
Поршни изготовлены из легкого сплава. Для предотвращения утечки рабочей смеси из камеры сгорания в картер силовой установки поршни оборудованы кольцами. Каждый поршень имеет два компрессионных кольца. Они устанавливаются в специальные канавки.
Для предотвращения попадания в рабочую смесь масла поршни оснащены маслосъёмные кольцами. Клапана оборудованы маслозащитными колпачками. Такая конструкция не допускает попадания смазки в рабочую смесь.
Поршень соединён с коленчатым валом при помощи шатуна. В верхней части шатуна установлена бронзовая втулка. Она необходима для снижения износа детали в районе поршневого пальца.
В нижней части шатуна устанавливается подшипник скольжения. Подшипник зажимается шатунной крышкой. Такая конструкция предотвращает смещение подшипника скольжения при работе силового агрегата.
Товар добавлен в закладки!
- Описание
- Отзывы
Стандартные шатуны L-133,32 мм «Federal Mogul» для двигателей ВАЗ 11194 (Лада-Калина 1.4L), 21116 (Лада-Гранта), 21126 (Лада-Приора), 21127 (Лада-Приора).Шатуны с разобранного двигателя без пробега.
Длина шатуна — 133,32 мм (стандартная).
Диаметр шейки — 47,8 мм (стандартный, применяются шатунные вкладыши ВАЗ 11194).
Диаметр пальца — 18 мм (плавающий палец).
Вес каждого шатуна
В комплекте: 4 шатуна.
Данные шатуны часто применяются в тюнинге для замены шатунов ВАЗ 2110 L-121 мм (совместно с установкой поршней ВАЗ 21116 8V /Лада-Гранта/ или 21126 16V /Лада-Приора/) с целью увеличения R/S и облегчения ШПГ.
Сейчас мы проанализируем то, как на двигатель влияет соотношение диаметра кривошипа коленчатого вала и длинны шатуна — R/S (rod to stroke ratio).
Большинство считают, что идеально приемлемое R/S = 1,75.
Большой R/S:
+ поршень дольше находится в ВМТ + оптимальное горение топливной смеси + наиболее полное сгорание топливной смеси + выше давление на поршень после прохождения ВМТ + выше температура в камере сгорания.
Результат: плюсы на средних и высоких оборотах
Уменьшается трение поршня и цилиндра, что немаловажно
— ухудшение наполнения цилиндров на невысоких частотах вращения КВ — появление детонация в результате повышенной температуры в камере сгорания и долгого нахождения поршня в ВМТ.
Малый R/S:
+ более высокая скорость движения поршня от ВМТ + более быстрое нарастание разряжения + неплохая скорость наполнения цилиндров на низких и средних частотах вращения КВ + скорость движения топливовоздушной смеси выше + более однородная смесь + улучшение сгорания.
Результат: с малым R/S требования к доработке и диаметрам каналов ГБЦ ниже, чем с большим.
— угол наклона шатуна больше — сила, толкающая поршень в горизонтальной плоскости больше — нагрузка на шатун больше (в особенности на центр) — дальнейшее разрушение шатуна: под углом примерно 45 гр. к оси шатуна рвётся на нижней или верхней частях головки — нагрузка на стенки блока цилиндров больше — нагрузка на поршни и кольца больше — температура во время работы выше — трения больше — изнашиваются стенки цилиндра, колец — ухудшается условие смазки.
Максимальная скорость поршня приходится на угол около 80 градусов поворота коленчатого вала от ВМТ, для мотора с коленвалом 74,8 мм при 5600 оборотов в минуту она равна 22,92 м/с при шатуне 121 мм, и 22,80 м/с при шатуне 129 мм. Наиболее весомым является зависимость ускорения поршня от длины шатуна. Большие значения ускорения положительно влияют на наполнение цилиндров на малых оборотах, что ведёт к «тяговитости» двигателя в следствии лучшего наполнения. Но на высоких оборотах из-за инерционности потока во впускной трубе происходит эффект запирания на впускном клапане (т.е. объём цилиндра над поршнем растёт быстрее, чем может заполняться через клапанную щель, что ведёт к ухудшению наполнения и мощностных характеристик на высоких оборотах). В случае длинного шатуна на малых оборотах происходит обратный выброс смеси, но на высоких нет явления запирания.
По вполне понятным причинам, АВТОВАЗ комплектует свои моторы шатуном 121 мм (он обеспечивает 83-му мотору R/S = 1,7, что вполне удовлетворительно). Но для «тюнингёров», использующих КВ с большим радиусом кривошипа, шатун 121 мм обеспечивает не очень хорошее отношение R/S, поэтому существуют и продаются шатуны с большей длинной – 129, 131, 132, 133 мм. Ещё не стоит забывать, что «экстра ходы» поршня компенсируются уменьшением компрессионной высоты поршня (смещением поршневого пальца вверх) или увеличением высоты блока цилиндров. Т.к. компрессионную высоту можно уменьшать до определённого предела, то следующим шагом будет замена блока цилиндров на более высокий, что повлечёт за собой немалые расходы финансовых средств. Все эти действия направлены для того, чтобы увеличить значение R/S.
