Снятие и установка распределительного вала ваз-11183

Описание

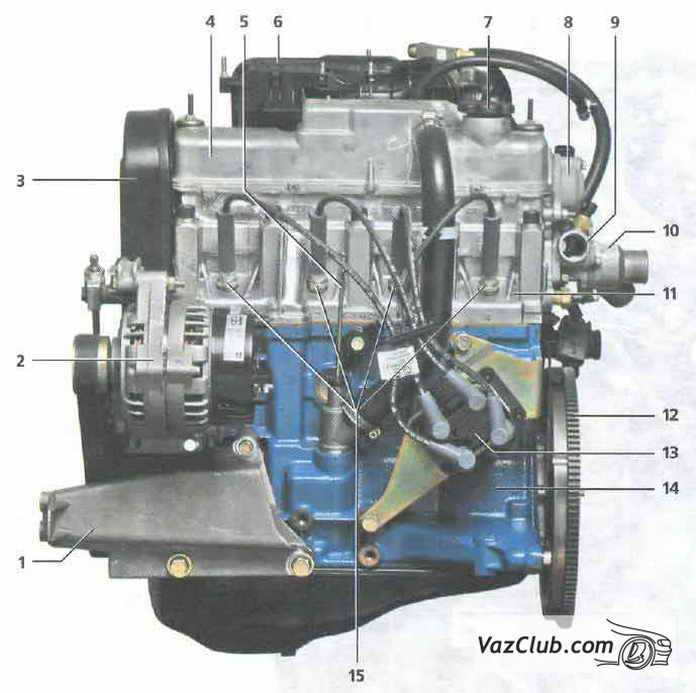

Как и все предшествующие модели, двигатель ВАЗ 11183 – это классический четырехтактный, рядный, 4-х цилиндровый силовой агрегат с верхним расположением распределительного вала.

Увеличение объема цилиндров достигнуто за счет использования более высокого, чем у прототипа, блока цилиндров. Его высота на 2,3 мм превышает высоту блока мотора 2111 и составляет 197,1 мм (от оси коленвала до верней поверхности). Диаметр цилиндров не изменился, а вот размеры и форму камеры сгорания пришлось изменить.

Головка блока цилиндров изготавливается из алюминиевого сплава. В ее верхней части установлен распределительный вал, а в нижней отлиты специальные протоки, предназначенные для подвода охлаждающей жидкости к камерам сгорания. Такие же каналы имеются и в корпусе блока цилиндров.

Коленчатый и распределительный валы мотора отлиты из чугуна, поршни – из алюминиевого сплава. Шатуны кованные (стальные).

Lada Kalina sedan Стандарт (11183-34-010)

Kalina sedan Стандарт (11183-34-010)

Седан класса B. 5 мест, 4 двери. Выпускается с 2004 года. Родина бренда — Россия.

Добавить к сравнениюРаспечатать

Нашли ошибку? Пришлите — исправим!

Lada

Как называется	Мотор	л.с.	Привод	Коробка (передач)	Сравнение
Стандарт (11183-34-010)					добавить

Норма (11183-30-010)
бензиновый 1. 6
81

механическая (5)
добавить

Норма (11184-30-016)
бензиновый 1.4
89

механическая (5)
добавить
Люкс (11184-33-016)
бензиновый 1.4
89

механическая (5)
добавить

Люкс (11186-33-016)
бензиновый 1. 6
98

механическая (5)
добавить

* Указаны ориентировочные цены на новые растаможенные автомобили в салонах официальных дилеров. Приведённые цены не учитывают возможные специальные предложения дилеров (скидки, подарки, льготы по оплате и так далее). Данная комплектация может отличаться от предлагаемых в автосалонах как ценой, так и номенклатурой. Продавец также может предложить дополнительное оборудование, аксессуары и услуги других фирм на своих условиях. Некоторые опции при заказе автомобиля у дилера могут быть впоследствии предложены вам в нескольких вариантах по различной цене (например, кожаная отделка салона, колёсные диски или аудиосистема).

** Приведена ориентировочная стоимость автомобиля с выбранным набором опций.

2005–2022 ООО «Драйв», свидетельство о регистрации СМИ №ФС77-69924   16+

Полная версия сайта

Признаки прогоревшего клапана — обзорная статья

Прогар клапана – проблема, с которой чаще всего сталкиваются владельцы отечественных автомобилей. Но грешить исключительно на продукцию российского автопрома было бы несправедливо, так как встречается она и у иномарок, пусть и уже далеко не новых. А ведь любые неполадки клапана, в том числе и прогар, могут приводить к очень серьезным последствиям, поэтому каждому автовладельцу просто необходимо уметь вовремя распознавать признаки прогоревшего клапана, дабы иметь возможность своевременно исправить то, что еще можно исправить без неприятных сюрпризов.

Причины возникновения неисправности.

Симптомы прогоревшего клапана в некоторый степени схожи с неисправностями, совершенно не связанными с двигателем автомобиля. Именно поэтому недостаточно опытные автовладельцы могут потрать кучу времени и сил, чтобы починить и исправить то, что, в принципе, и не ломалось. О том же, что из строя вышел клапан, они, как правило, догадываются в последнюю очередь.

А ведь при всей своей кажущейся малозначимости, клапана выполняют очень важную функцию – позволяют топливу попадать в камеру сгорания и выпускают сгоревшие газы. То есть они постоянно находятся в условиях агрессивной среды – под воздействием газов и высоких температур.

Для чего необходима регулировка?

От корректно выполненной процедуры зависит:

• бесперебойное функционирование мотора LADA Kalina (работа с пониженным уровнем шума в ГРМ, отсутствие ошибок датчика распределительного вала);
• снижение топливного потребления до уровня, близкого к регламентированному производителем;

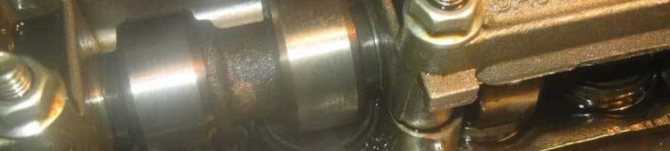

• меньший износ кулачков распределительного вала и взаимодействующих с ними толкателей.
• чистота камер сгорания и тарелок клапанов из-за отсутствия нагара.

Регулировка клапанов в машине Лада Калина должна проводиться при периодическом пробеге, равном 20 тыс. км или немногим более.

Пренебрегать данной процедурой не рекомендуется, поскольку происходит изменение регламентной величины зазоров у клапанов контуров впуска и выпуска. Это обстоятельство провоцирует неплотное прилегание клапанных тарелок к посадочным седлам, что неизбежно приводит к образованию нагара, неполному сгоранию топлива, повреждению тарелок с последующим прогаром и прочим неприятностям в ГРМ в модели LADA Kalina. Как видно, при отсутствии требуемых зазоров наблюдается нарушение корректного функционирования мотора в целом, а единственным безобидным моментом здесь является акустический дискомфорт владельца из-за увеличенной шумности ГРМ.

Заметим, что регулировки механизма клапанов требует 8 клапанный моторов машин Лада Калина.

Калина: замена распредвала своими руками

Шаг 1: Подготовка. Перед началом работы необходимо убедиться, что автомобиль остановлен на ровной и надежной площадке, ручной тормоз активирован, а энергонезависимые блоки питания и акумулятор отключены. Откройте капот и установите автомобиль в такое положение, чтобы двигатель находился в верхней мертвой точке (ВМТ) первого цилиндра.

Шаг 2: Снятие деталей. Снимите воздушный фильтр и все детали, которые могут мешать доступу к распредвалу, включая генератор, газораспределительный механизм и головку блока цилиндров. Отметьте положение осевой нагрузки – это позволит обеспечить правильное вращение коленчатого вала.

Шаг 3: Снятие распредвала. Ослабьте затяжку гаек, крепящих верхние части распредвала, и снимите их с помощью специального ключа

Осторожно извлеките распредвал, при необходимости, используя подходящий инструмент

Шаг 4: Установка нового распредвала. Установите новый распредвал на место, следуя инструкции по внесению позиционных штифтов в соответствующие отверстия. Затяните гайки, крепящие верхние части распредвала, согласно рекомендациям производителя автомобиля.

Шаг 5: Сборка обратного порядка. Соберите все ранее снятые детали в обратном порядке. Затяните все крепежные элементы согласно требованиям производителя автомобиля. После сборки проверьте работу двигателя на холостом ходу и убедитесь, что все функции работают корректно.

Обратите внимание, что замена распредвала – сложная и трудозатратная задача, требующая определенных знаний и навыков. Если вы не уверены в своих способностях или опыте, то лучше обратиться к специалистам автосервиса для выполнения этой задачи

Замена электростеклоподъемника

Если на автомобиле Lada Kalina пришел в негодность тросик стеклоподъемника или сгорел моторчик, ЭСП необходимо поменять. Операцию по замене производим в следующем порядке:

• демонтируем блок управления электростеклоподъемниками;
• снимаем обшивку двери;
• чтобы разъединить стеклоподъемник со стеклом, последнее должна быть поднято до конца вверх;
• отворачиваем четыре болта, которыми крепится стекло к ЭСП (два в передней части и два в задней). Стекло держится на уплотнителях, но его также можно подстраховать, чтобы оно не опустилось вниз;
• отворачиваем металлическую черную планку (три винта);
• откручиваем одиннадцать крепежей стеклоподъемника (болты на 10), отсоединяем штекер питания от электромотора;
• вынимать электростеклоподъемник начинаем с задней части, выводим сначала одну его половину;
• затем достаем из полости двери переднюю часть вместе с мотором;

Сгоревший электромоторчик на подъемнике меняется легко. Для этого:

• отворачиваем три шпильки на корпусе механизма, затем еще четыре винта;
• демонтируем мотор, придерживая катушку с тросом рукой, устанавливаем новую деталь;
• монтируем стеклоподъемник в дверь, соединяем его с направляющими стекла, ставим на место обшивку.

Смена воздушного фильтра

Для этого откручиваются винтики крышки, извлекается фильтр, на его место устанавливается новый элемент, корпус закручивается. Специалисты советуют такую замену выполнять через каждые тридцать километров пробега. А если машина ходит по проселочным дорогам – то смену лучше всего проводить чаще.

Естественно, что более серьезные проблемы, связанные, к примеру, с двигателем или рулевой рейкой, следует решать при помощи специалистов авторемонтных мастерских.

В остальном можно уверенно считать, что ремонт лады калины своими силами будет по плечу любому водителю. Следует только изучить инструкцию по эксплуатации, проконсультироваться у более опытных товарищей, подготовить необходимый инструмент и запасные части на замену.

Машина LADA Kalina, которую выпускает ПАО «АвтоВАЗ», обрела всенародную популярность на территории Российской Федерации. У нее большое количество почитателей, имеется свой клуб, много форумов в Cети посвящены обсуждению этого авто. Но для «Калины» являются типичными некоторые неисправности, вот почему ремонт данного автомобиля – наболевшая тема для многих ее владельцев.

На самом деле для машины «Лада Калина» ремонт своими руками произвести не так уж сложно. Из данной статьи вы узнаете о самых легкоуязвимых частях автомобиля, наиболее частых поломках и способах их ликвидации.

Недостатки двигателя ВАЗ 11183

Одним из важнейших недостатков данного двигателя является необходимость регулировки клапанов. При неправильной регулировке и выставлении уменьшенного теплового зазора клапаны и их сёдла будут прогорать, а при несвоевременной регулировке, вследствие износа кулачков распредвала и толкателей, зазор будет увеличиваться, что приведёт к ускорению износа и увеличению шумности работы двигателя.

Не может похвастаться этот силовой агрегат, устанавливаемый на Ладу, Калину и Гранту своими динамическими качествами. Несмотря на то, что он был доработан, получил электронную педель газа и повышенную экологичность, его тяговитость в условиях бездорожья и езды на низших передачах идёт против скорости разгона и приёмистости. С этой проблемой сталкиваются владельцы, у которых из-за этой особенности не получается совершить обгон в короткий промежуток времени. Но несмотря на этот недостаток, мощность мотора уже увеличена за счёт измененной дроссельной заслонки и электронной педали газа.

Ресурс. Производитель заявляет нам о том, что ресурс до капитального ремонта составляет 150 000 км, но эту цифру не всегда можно считать справедливой, а только при наличии идеальных условий, коими наши регионы похвастаться не могут, а на большей части территории нашей страны качество дорог очень низкое. При эксплуатации в благоприятных дорожных условиях ресурс заканчивается после пробега 200 000 — 250 000 км.

К сожалению конструкторы не избавились от старой болезни всех ВАЗов. Компоновка системы охлаждения такова, что подводящие каналы отопителя установлены под его радиатором. Минус заключается в обратном наклоне радиатора отопителя, что является причиной скопления воздуха в радиаторе и его частичной работе. Эта конструкция системы охлаждения и отопителя салона заставляет владельцев периодически бороться с завоздушиванием.

Наличие электронной педали газа подкидывает нам проблему с датчиком положения дроссельной заслонки. Этот узел недостаточно проработан конструкторами. Поэтому будет не лишним для владельцев Грант и Калин знать артикул этого датчика.

В доработанном движке ВАЗ-11183-50 убраны часть недостатков ВАЗ – 11183, такие, как регулярные загрязнения дроссельной заслонки, загнутые клапана, низкая мощность и многие другие. Но ничто не отменяет последствия доработок, которые не всем по душе, это увеличенный расход, проблемы с электронным блоком управления и датчиками. Несмотря на то, что частота подкапотных исследований владельцев отечественного автопрома постоянного сокращается сталкиваться с рядом неприятных недостатков этих двигателей нам все равно придётся.

Вывод. Есть у мотора изъяны, но из положительных моментов хочется отметить фактический ресурс работы до капитального ремонта, превышающий на 75-100% заявленный производителем. Большой ресурс ремонтопригодности блока цилиндров, а также предусмотренные в соответствии ремонтной, конструкторской документации налаженное производство деталей с ремонтными размерами, позволяют ремонтировать ДВС и продлять жизнь автомобилям. Кроме того, штатные поршни (безвтыковые) предохраняют от проблем с встречными ударами поршней и клапанов при обрыве ремня ГРМ. Оценка надежности и качества двигателя «удовлетворительно».

P.S. Уважаемые автовладельцы! Ваши отзывы и комментарии могут дополнить информацию по слабым местам и недостаткам ДВС.

Шаг 5. Сборка кузова

1. Перед началом сборки убедитесь, что все необходимые запчасти и инструменты находятся в вашем распоряжении. Приготовьте все детали, болты, гайки, прокладки и инструменты для сборки.

2. Внимательно изучите схему и инструкцию по сборке, чтобы не допустить ошибок и излишних проблем в ходе работы.

3. Начните с монтажа основных элементов кузова, таких как двери, капот, крыша и бамперы. Прикрепите их к нижней части кузова с помощью соответствующих болтов и гаек.

4. Затем продолжите сборку внутренней отделки. Установите сиденья, панели приборов, руль и другие элементы салона. Закрепите их в соответствии с инструкцией, используя необходимые инструменты.

5. После сборки внутренней отделки переходите к установке окон и зеркал заднего вида. Осуществите необходимые подключения и закрепления согласно их инструкциям.

6. После установки всех элементов кузова, проверьте их правильность расположения и качество установки. Убедитесь, что все элементы прочно закреплены и соответствуют форме кузова.

7. Проведите тестовую езду и проверьте работу всех установленных элементов. При необходимости внесите дополнительные корректировки.

8. Завершите сборку, убедитесь в безопасности кузова и готовности автомобиля к эксплуатации.

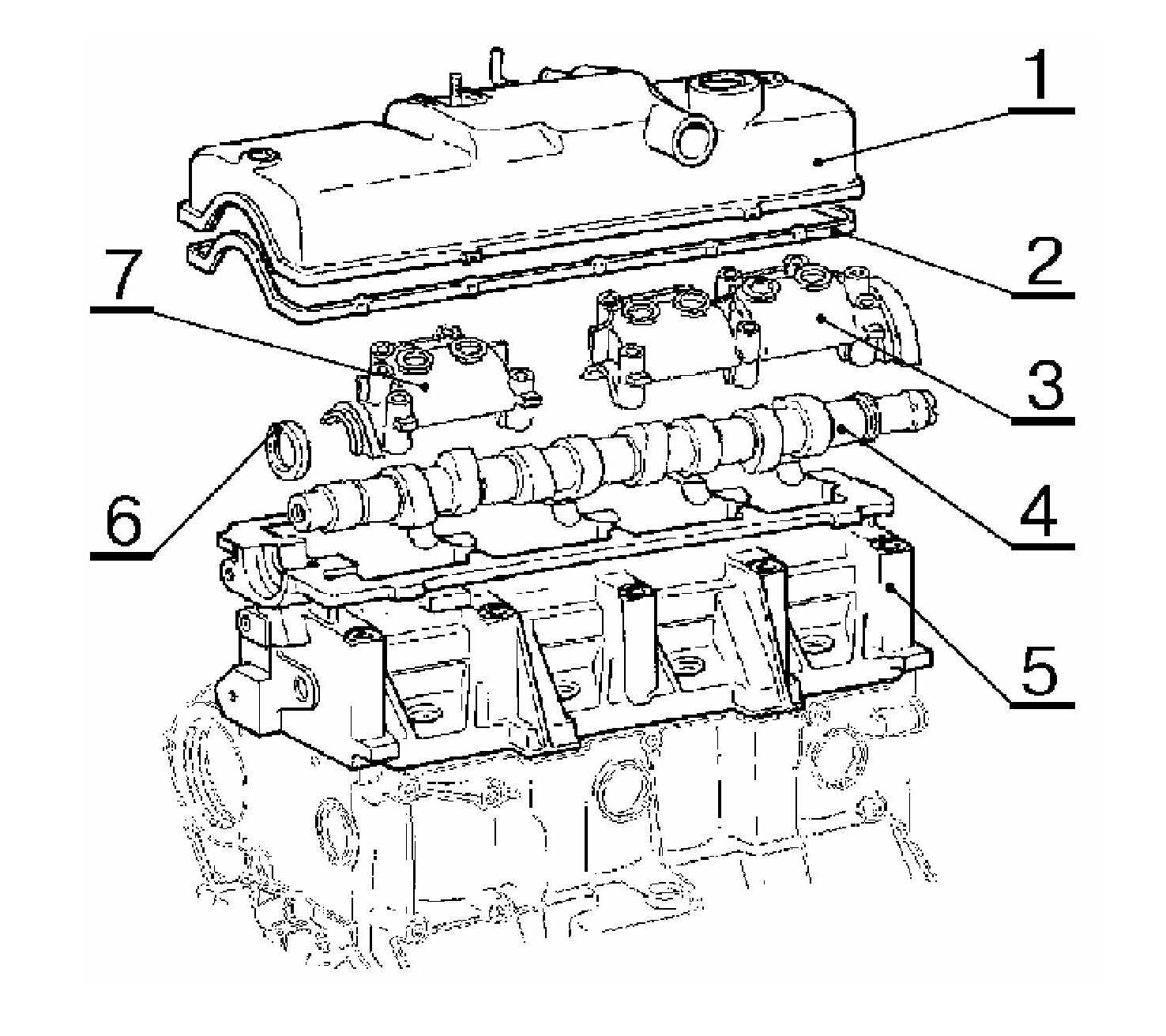

Снятие распределительного вала

Снимаем крышку головки блока ци­линдров

Отсоединяем колодку жгута прово­дов системы управления двигателем от датчика фаз и датчика температур охлаждающей жидкости.

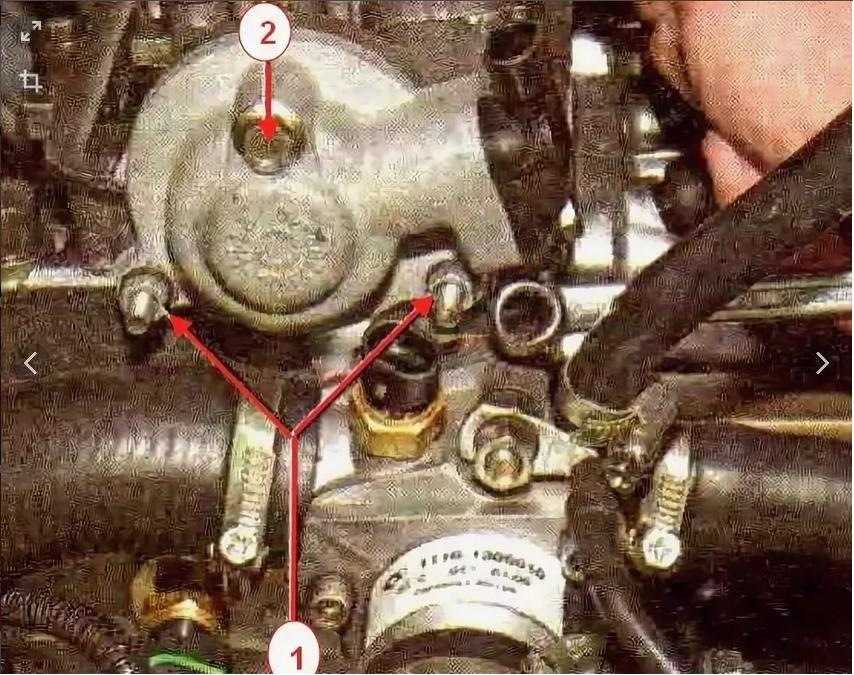

Ключом «на 10» отворачиваем две гайки 1 и один болт 2 крепле­ния заглушки головки блока ци­линдров.

Под головкой болта имеется ре­зиновое уплотнительное кольцо.

Снимаем заглушку головки блока цилиндров вместе с датчиком.

В проточке фланца заглушки установлено резиновое уплотни­тельное кольцо.

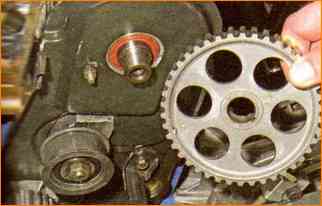

Снимаем зубчатый шкив распреде­лительного вала

Ключом «на 13» равномерно, в не­сколько приемов (до снятия дав­ления пружин клапанов), отвора­чиваем десять гаек крепления корпусов подшипников распре­делительного вала.

Снимаем со шпилек оба корпуса подшипников распределительно­го вала

Немного отведя от головки блока цилиндров заднюю крышку рем­ня привода ГРМ, снимаем распре­делительный вал.

Снимаем сальник с носка распреде­лительного вала.

Устанавливаем распределительный вал в следующей последовательности:

Очищаем сопрягаемые поверхности головки блока цилиндров и корпу­сов подшипников от старого герме­тика и масла.

Смазываем опорные шейки и кулачки распределительного вала моторным маслом

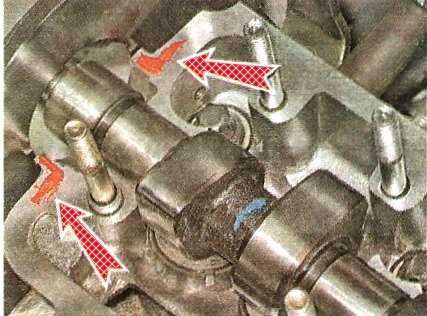

Положение кулачков первого цилиндра при укладке распределительного вала в опоры головки блока цилиндров

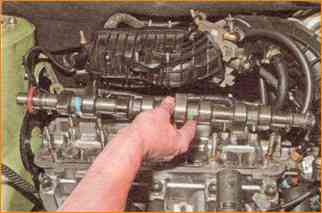

Укладываем вал на опоры головки блока цилиндров таким обра­зом, чтобы кулачки первого цилиндра были направлены вверх.

При этом поршни 1-го и 4-го цилиндров должны находиться в ВМТ

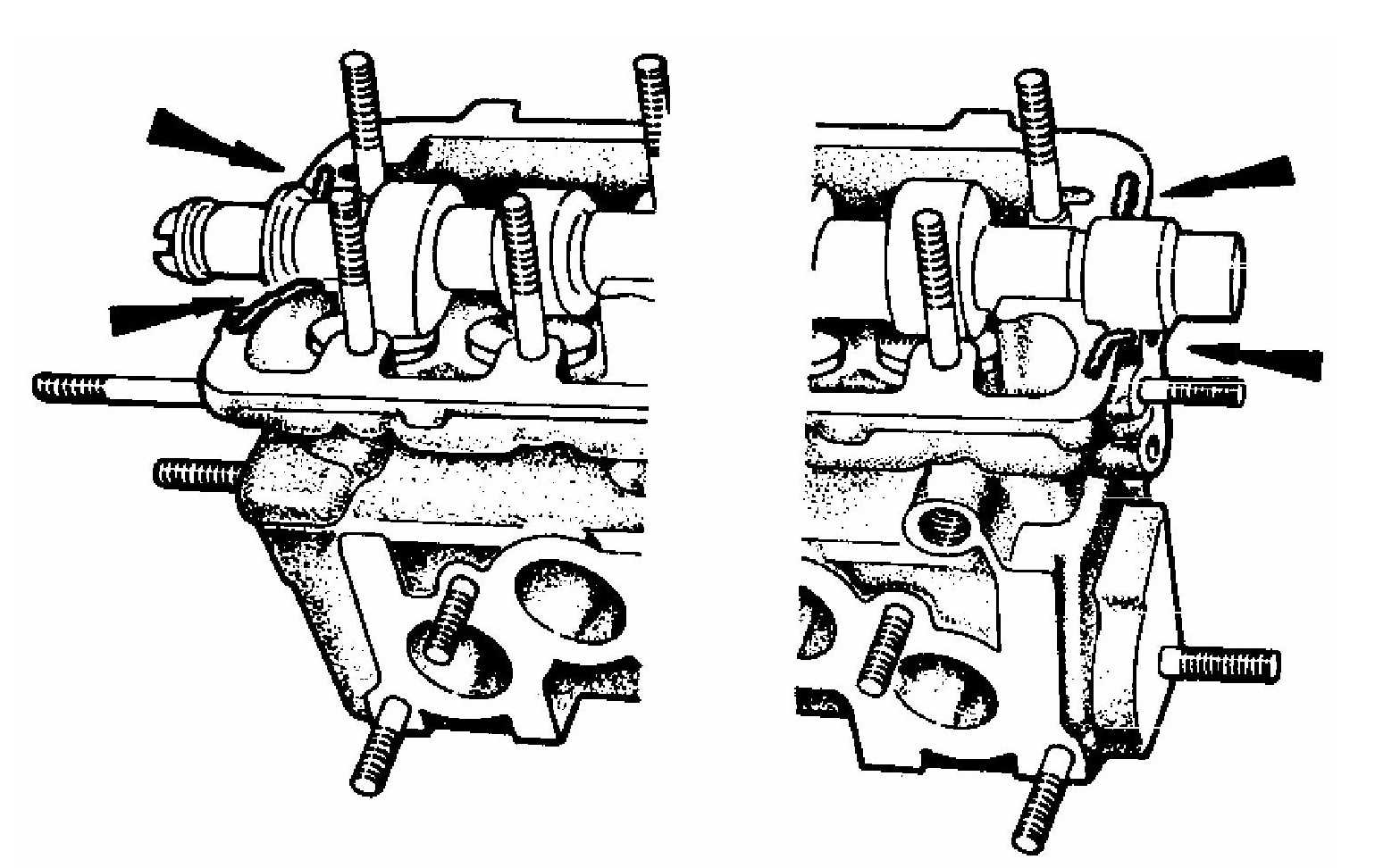

На поверхности головки блока ци­линдров, сопрягающиеся с корпусами подшипников в зоне крайних опор, наносим тонкий слой силико­нового герметика.

Нанесение герметика на поверхность головки блока цилиндров

Устанавливаем корпуса подшипни­ков и затягиваем гайки их крепления в два приема

Предварительно затягиваем гайки в последовательности, указанной на рисунке, до прилегания поверхностей корпусов подшипников к головке блока цилиндров.

При этом необхо­димо следить за тем, чтобы устано­вочные втулки корпусов свободно вошли в свои гнезда

Порядок затягивания гаек крепления корпуса подшипников распределительного вала

Порядок затягивания гаек крепления корпусов подшипни­ков распределительного вала

Окончательно затягиваем гайки в той же последо­вательности

После затяжки гаек, тщательно уда­ляем остатки герметика, выдавлен­ного из зазоров.

Запрессо­вываем новый сальник распредели­тельного вала.

Перед установкой заглушки надеваем на нее уплотнительное кольцо.

Проверяем зазоры в клапанном механизме. (Зазоры обязательно нужно проверять, особенно если менялись детали распределения. Для этого смотрим статью — » Регулировка зазоров клапанного механизма»)

Дальнейшую сборку проводим в об­ратной последовательности

Основные параметры и размеры

ВАЗ-1117 (5-дверный универсал):

• Количество мест — 5 человек;
• Количество мест при полностью сложенных задних сиденьях — 2 человека;
• Снаряженная масса — 1110 кг;
• Полная максимальная масса — 1585 кг;
• Дорожные просвет (клиренс) — 160 мм;
• Полная масса буксируемого прицепа не оборудованного тормозами — 450 кг;
• Полная масса буксируемого прицепа оборудованного тормозами — 900 кг;

ВАЗ-1118 (4-дверный седан):

• Количество мест — 5 человек;
• Количество мест при полностью сложенных задних сиденьях — 2 человека;
• Снаряженная масса — 1080 кг;
• Полная максимальная масса — 1555 кг;
• Дорожные просвет (клиренс) — 160 мм;
• Полная масса буксируемого прицепа не оборудованного тормозами — 450 кг;
• Полная масса буксируемого прицепа оборудованного тормозами — 900 кг;

ВАЗ-1119 (5-дверный хэтчбек):

• Количество мест — 5 человек;
• Количество мест при полностью сложенных задних сиденьях — 2 человека;
• Снаряженная масса — 1080 кг;
• Полная максимальная масса — 1555 кг;
• Дорожные просвет (клиренс) — 160 мм;
• Полная масса буксируемого прицепа не оборудованного тормозами — 450 кг;
• Полная масса буксируемого прицепа оборудованного тормозами — 900 кг;

Лада-Калина Спорт (1,4) (5-дверный хэтчбек):

• Количество мест — 5 человек;
• Количество мест при полностью сложенных задних сиденьях — 2 человека;
• Снаряженная масса — 1080 кг;
• Полная максимальная масса — 1505 кг;
• Дорожные просвет (клиренс) — 140 мм;

Лада-Калина Спорт (1,6) (5-дверный хэтчбек):

• Количество мест — 5 человек;
• Количество мест при полностью сложенных задних сиденьях — 2 человека;
• Снаряженная масса — 1080 кг;
• Полная максимальная масса — 1505 кг;
• Дорожные просвет (клиренс) — 140 мм;

Порядок регулировки клапанов на двигателе Ладе Калина с восемью клапанами

Необходимый зазор между регулировочными шайбами и распредвалом должен быть 0.15-0.25мм для группы впускных клапанов и 0.30-0.40мм для группы выпускных. Отсчет клапанов начинается от шкива распределительного вала.

Первым регулируем пару: первый выпускной – третий впускной.

Затем пятый выпускной – второй впускной.

Дальше восьмой выпускной – шестой впускной.

Последние: четвертый выпускной – седьмой впускной.

После регулировки залейте масло в головку блока и установив новую прокладку, поставьте на место клапанную крышку и крышку ремня газораспределительного механизма.

Необходимый инструмент:

• пинцет;
• набор щупов;
• приспособление для регулировки зазоров;
• шприц для масла;

Как видно из вышесказанного – регулировка клапанов Калина Лада не представляется сложной задачей. Следуя этой инструкции, ее может выполнить любой не подготовленный автолюбитель.

При правильном выполнении работ и соблюдении порядка регулировки газораспределительный механизм автомобиля будет исправно работать, не доставляя никаких хлопот.

Вопрос с регулировкой тепловых зазоров является классическим: каждый должен уметь менять шайбы на толкателях 8-клапанника. Но есть «вредный совет», который относится к мотору ВАЗ-21116: дескать, для клапанов выпуска зазор лучше сделать равным 0,40, а допуск пусть составляет 0,05 мм. В действительности требования не поменялись со времён двигателя 11183: средние цифры должны равняться 0,20 и 0,35. Следуя «вредным советам», получают одно – мотор на холодную «стучит». И это – для значения 0,40! Его ещё надо суметь выставить, а может получиться и 0,45… И тогда 4 из 8 клапанов на Ладе Калине наша регулировка убьёт. Речь идёт о семействе Калина 2, где единственным 8-клапанником был мотор 21116.

Дальше приводится видео, где записан стук клапанов.

Технические характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ
Рабочий объем цилиндров, куб. см	1.596
Номинальная мощность, л. с. (при 5200 об/мин.)	82
Максимальный крутящий момент, Нм (при 2700 об/мин.)	120
Количество цилиндров	4
Количество клапанов на цилиндр, шт.	2
Общее количество клапанов, шт.	8
Диаметр цилиндра, мм	82
Ход поршня, мм	75.6
Свечи зажигания	А17 ДВРМ, BPR6ES (NGK) и др.
Схема работы цилиндров	1 — 3- 4- 2
Система питания	Инжектор (распределенный впрыск с электронным управлением)
Горючее	Неэтилированный бензин АИ-92
Расход топлива, л./100 км. (город/трасса)	8,8/5,7
Система смазки	Комбинированная (разбрызгивание +под давлением)
Тип моторного масла	5W-30, 5W-40, 10w-30 и 10W-40
Количество моторного масла, л	3.5
Система охлаждения	Жидкостная, замкнутого типа
Охлаждающая жидкость	На основе этилен-гликоля
Моторесурс, тыс. час. (теория/практика)	150/300
Вес, кг	127

Двигатель устанавливается на автомобили производства ВАЗ: Семейство Лада Самара 2; Седан Лада Калина (2004 — 2013); Лада Гранта 1,6 л., 8-кл., механическая КПП (2011-по настоящее время).

Причины зажатых клапанов

Первый фактор наблюдается чаще всего на тех машинах, владельцы которых оснастили свое авто ГБО (газобаллонным оборудованием).

Слишком малый зазор

Как известно, у клапана есть тарелка – самая его широкая часть, которая находится непосредственно в камерах сгорания. С обратной стороны она прикреплена к головке блока цилиндров. По мере увеличения пробега автомобиля начинает изнашиваться фаска на поверхности тарелке и место крепления. В результате при поднятии штока толкатель прижимается к кулачку распределительного вала слишком плотно. Так происходит зажатие.

Подобное явление не несёт мотору ничего хорошего

Впускные элементы, в отличие от выпускных, имеют возможность охладиться новой порцией смеси топлива. Теплоотведение выпускных фактически отсутствует.

Увеличенные зазоры

Другая ситуация связана со слишком большими промежутками между клапаном и поршнем. По мере эксплуатации на шейках распределительного вала и на поверхности кулачков возникает естественный износ металла. Соответственно появляется увеличение значений зазоров. Если не проводить регулировку по регламенту, по очевидным причинам зазор будет увеличиваться ещё больше, в том числе от нагрузок ударной волны. Узнать об этом можно по характерному цоканью мотора даже после выхода на оптимальную рабочую температуру.

Постепенно фазы газораспределения начинают нарушаться, мощность силовой установки снижается. Происходит это из-за запоздалого открытия элементов впуска и выпуска. Топливовоздушная смесь поступает поздно, а отработанные газы не могут выходить полностью, в результате мотор начинает работать нестабильно, повышается шум и т. д.

Важно проводить регулировку своевременно и не пренебрегать этой процедурой. Крайней степенью в самых запущенных случаях становится капитальный ремонт головки блока цилиндров

Ремонт двигателя ВАЗ 11183 Лада Гранта

В зависимости от комплектации на автомобили Лада Гранта, Лада Приора, Лада Калина и другие модели может быть установлен двигатель ВАЗ 11183

Восьмиклапанные двигатели рабочим объемом 1,6 л созданы на базе двигателя ВАЗ-2111.

Они имеют увеличенный по высоте на 2,3 мм блок цилиндров и оригинальный коленчатый вал. диаметр цилиндров оставлен прежний — 82 мм, ход поршня увеличен до 75,6 мм в отличие от 71 мм у базового двигателя.

В опорах коренных подшипников установлены масляные форсунки.

В головке блока цилиндров установлены один распределительный вал, восемь клапанов и восемь толкателей клапанов с регулировочными шайбами.

Опоры распределительного вала выполнены в головке.

К верхней плоскости головки болтами крепятся два корпуса подшипников распределительного вала.

Сверху газораспределительный механизм закрыт крышкой с маслозаливной горловиной.

Привод распределительного вала и насоса охлаждающей жидкости осуществляется зубчатым ремнем от зубчатого шкива, установленного на коленчатом вале двигателя.

Натяжение ремня и направление его движения по шкивам осуществляется натяжным роликом.

Блок цилиндров — чугунный, с выточенными в нем цилиндрами.

Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала.

Крышки коренных подшипников не взаимозаменяемы и имеют маркировку порядкового номера подшипника, начиная от шкива коленчатого вала.

В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника.

В опоры и крышки установлены сталеалюминиевые вкладыши коренных подшипников.

По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала.

Переднее полукольцо — сталеалюминевое, заднее — металлокерамическое, желтого цвета с обеих сторон.

Поршни отлиты из алюминиевого сплава. На каждом поршне установлено два компрессионных и одно маслосъемное кольцо.

Нижнее компрессионное кольцо скребкового типа с проточкой и острой кромкой на нижней плоскости.

Внутрь маслосъемного кольца устанавливается пружинный расширитель.

Пальцы — плавающего типа (фиксируются в поршнях двумя пружинными стопорными кольцами) или зафиксированы в верхнюю головку шатуна методом «горячей посадки».

В верхней головке шатуна запрессована сталебронзовая втулка.

Крышки шатунов не взаимозаменяемы и устанавливаются на шатун только в одном положении.

Снизу к блоку цилиндров крепится поддон картера.

Система смазки двигателей комбинированная — под давлением и разбрызгиванием.

Масляный насос — шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала.

Через маслозаборник, насос забирает масло из поддона картера и под давлением нагнетает в каналы системы смазки двигателя.

Для контроля за количеством масла в поддоне установлен измерительный щуп — указатель уровня.

Масляный фильтр — полнопоточный, с бумажным фильтрующим элементом и обратным клапаном, препятствующим вытеканию масла из каналов системы смазки в поддон картера после остановки двигателя.

В опорах коренных подшипников установлены масляные форсунки.

Масло из форсунок подается на внутренние поверхности поршней для их охлаждения.

Часть масла попадает на верхние головки шатунов и через выполненные в них конические отверстия стекает на поршневые пальцы, смазывая их.

В теле коленчатого вала просверлены каналы. По ним масло поступает к шатунным шейкам, смазывая их.

В каналы коленчатого вала масло поступает из блока цилиндров через отверстия во вкладышах коренных подшипников и коренных шейках.

Технологические отверстия каналов закрыты стальными штампованными заглушками.

С левой стороны блока выполнена полость для установки насоса охлаждающей жидкости и прилив для установки масляного фильтра.

Генератор приводится в действие поликлиновым ремнем от шкива коленчатого вала двигателя.

Ресивер впускного трубопровода выполнен из пластмассы. Выпускной коллектор — стальной, совмещен с каталитическим нейтрализатором, Его соединение с головкой уплотняется двухслойной металлической прокладкой.

Статьи по ремонту двигателя объединены в один раздел.

Снятие и установка распределительного вала ВАЗ-11183

Как отрегулировать зазоры клапанов двигателя 11183

Замена ремня привода ГРМ двигателя 11183

Особенности двигателя ВАЗ — 11183

Через сколько произвести замену

Заводская инструкция по эксплуатации автомобиля рекомендует проводить замену зубчатого ремня при пробеге 75 тыс. км. Эта норма выполняется владельцами далеко не всегда, этому есть веские причины. Сколько ходит привод до замены зависит от многих факторов. Это качество используемых деталей, условий эксплуатации транспортного средства, технического состояния двигателя. При проведении каждого ТО следует проверять натяжения и состояние привода ГРМ. При появлении трещин, отслоений, других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленчатого и распределительного вала, это значительно сокращает срок службы всего привода ГРМ. А также привод боится попадания моторного масла в зону работы ремня. Оно размягчает его структуру, зубья легко срезаются. Если автомобиль длительное время стоял без движения, также лучше заменить привод из-за его старения. Большинство владельцев, специалисты рекомендуют менять ремень при пробеге 50 тыс. км.

Шаг 4. Установка нового распредвала

После удаления старого распредвала необходимо установить новый. Для этого выполните следующие действия:

Шаг 1. Отверните крепежные болты, которые фиксируют новый распредвал.

Шаг 2. Поставьте новый распредвал на место, совместив его с приводным механизмом.

Шаг 3. Затяните крепежные болты нового распредвала

Обратите внимание на указанный в инструкции производителя момент затяжки

Шаг 4. Проверьте, что новый распредвал установлен правильно и надежно закреплен.

Замена распредвала завершена. Теперь можно приступить к сборке остальных компонентов двигателя и запуску автомобиля.
