Регулировка клапанов 11183 калина

Плюсы и минусы

Основным преимуществом мотора является тот факт, что производителю уже удалось увеличить мощность до 64,2 кВт. Помимо того, допускается форсировка мотора без потери эксплуатационного ресурса. То есть, владельцу не придется делать капитальный ремонт чаще установленных сроков.

Минусами ДВС 11186 являются:

• «встреча» поршня с клапаном в случае обрыва ременного привода ГРМ;
• периодическая регулировка клапанов;
• не ремонтопригодный блок зажигания.

Регулировка клапанов

Преимуществами мотора в сравнении с существующими на момент его создания версиями ДВС производителя АвтоВАЗ являются:

• капремонт своими руками после выработки ресурса поршневой группы минимум 3 раза различными ремкомплектами;
• увеличенные объемы камер сгорания;
• встроенная система охлаждения поршней;
• навесное крепится кронштейнами, имеет автоматические натяжители;
• модернизация ГБЦ и коленвала;
• облегчение поршневой и КШМ;
• использование деталей от существующих двигателей.

Потому при ремонте и тюнинге не возникает проблем с запчастями и комплектующими. Техобслуживание дешевле, чем у движков иностранного производства.

https://youtube.com/watch?v=pPS8F5R7rvU

Как установить поршень в такт сжатия

На 8 клапанном двигателе это делается следующим образом. Коробка переключения передач автомобиля устанавливается в нейтральное положение, затем колеса машины фиксируют противооткатными упорами. Далее нужно снять кожух ГРМ – он удерживается на трех болтах.

Используя специальный ключ, проворачивают коленчатый вал и следят за метками на шкиве распределительного вала и задней части кожуха. Эти две метки должны обязательно совпадать. Чтобы удостовериться, что поршень первого цилиндра 8 клапанного двигателя находится в нужной точке, необходимо убрать заглушку на картере КПП – метки должны совпадать и на маховике.

Признаки неисправности механизма клапанов

Существует немало «красноречивых» признаков, говорящих о том, что необходимо отрегулировать или произвести замену клапанов Лада Гранта с 8 клапанами на двигателе. К числу подобных «симптомов» опытные автомобилисты относят:

• Потряхивания и подергивания при запуске силового агрегата в холостом режиме (первопричина – плохо отрегулированная система);
• Появление нехарактерных шумов, которые легко можно выявить, прислушавшись к работе движка (для сравнения можно поставить рядом два авто – один с нормально работающими механизмами, а второй – нуждающийся в тестировании);
• Детонация силового агрегата во время остановки (в народе такой процесс называют троением);
• Пониженную мощность и повышенный расход топлива.

Признаки необходимости регулировки клапанов ВАЗ 2190

После того, как двигатель прогревается по мере своей работы, то понятное дело его детали расширяются за счет выделения тепла. Таким образом, производители автомобилей устанавливают определенные зазоры газораспределительного механизма в холодном состоянии. Эти зазоры учитывают изменения размеров клапана во время нагревания. Если же клапана имеют неправильный зазор, то это чревато последствиями. Сразу же уменьшается эффективность работы силового агрегата и снижается срок эксплуатации некоторых деталей двигателя, в том числе самих клапанов. К примеру, если установлены малые размеры зазоров, то сам клапан и его седло будут пригорать. Когда же, установлены большие зазоры, то клапана открываются не полностью. Во второй случае общая мощность мотора заметно снижается и появляется характерный металлический стук. Завод-изготовитель ВАЗ 2190 рекомендует проводить контроль и регулировку клапанного механизма каждые 20-30 тысяч пробега.

Порядок регулировки

Порядок регулировки клапанов во всех модификациях 8-клапанного ваза одинаковый. Единственные отличия заключаются в автомобилях Granta Fuel Injection, в калине 2 с двигателем Granta. Они имеют более легкую поршневую группу и керамические / металлические седла. Соответственно зазоры отличаются вверх на 0,05 мм. Зная последовательность и схему регулирования, можно вручную регулировать клапаны. Минус в отсутствии комплекта регулировочных шайб и набора. Идти к ним каждый раз на рынок — дорогое удовольствие, да еще и покупать весь ассортимент.

Вот подробная схема регулировки клапанов ваз 2108, 2109, 2114, 2115.

• Сначала необходимо охладить двигатель. Можно использовать дополнительный вентилятор охлаждения от каждого автомобиля ВАЗ. Поместите его сверху, чтобы воздух дул в сторону мотора, и включите питание 12 В;
• При настройке8-клапанные двигатели (11186, 11113, 1118, 1111) с механическим дроссельным узлом откручивают трос дроссельной заслонки от гнезда во впускном коллекторе;
• Снимаем клапанную крышку, боковую крышку ремня ГРМ. Отсоедините большой и малый выпускной трубопровод от сопла дроссельной заслонки;
• С помощью шприца или баллончика откачайте масло возле тарелок клапана. Лучше всего использовать стандартный медицинский шприц с белой силиконовой трубкой на кончике;
• Установите регулирующее устройство — рейку для прижатия клапана, также называемую линейкой;
• Установите его в первое положение для регулировки. Поверните распределительный вал по часовой стрелке до отметки и поверните на 2–3 зубца. На автомобилях с легкой поршневой группой (гранта, калина 2, приора) коленчатый вал наглухо проворачивается на коленвале. При проворачивании распредвала ремень ГРМ может проскальзывать, и если этого не заметить и запустить двигатель, клапаны могут погнуться;
• Отрегулируйте в следующем порядке: 1 выпускной клапан и 3 впускных клапана;
• Поверните распределительный вал на 90 градусов. Отрегулируйте 5 выпускных и 2 впускных фиксатора;
• Поверните на 90 градусов. Отрегулируйте 8 выпускных и 6 впускных зажимов;
• Сделайте последний поворот на 90 градусов и отрегулируйте 4 выпускных и 7 впускных зажимов;
• Соберите в обратном порядке. Установите новую прокладку под крышку клапана, чтобы избежать утечки масла.
• На карбюраторных двигателях все действия необходимо выполнять в одном и том же порядке. Сначала откручиваем корпус фильтра и всасывающий шланг. Частота такая же, как на форсунке 30 000 км.

На 16-клапанных двигателях регулировка не требуется, так как тепловые зазоры автоматически выбираются компенсационными шестернями.

Зазоры также следует проверить после ремонта клапанов ГБЦ. Особенно после замены направляющих. При замене втулок седла зенковываются специальным инструментом и вдавливаются в головку блока цилиндров. Поэтому необходимо придерживаться последовательности, выставить оптимальные зазоры и повторить через 1000 км пробега.

Регулировка двигателя 8кл на газ обеспечивает увеличенное время работы между последовательными регулировками. Если двигатель не рассчитан на работу на сжиженном газе, то седла клапанов и клапаны быстро выгорят и чтобы хоть как-то продлить срок службы двигателя, зазоры следует делать чуть больше стандартных. Обычно они составляют +0,05 мм. Если зазор не выставлен, т.е. не разблокируется, значит, розетка разрушилась на приличном расстоянии от головы. В этом случае замерьте, насколько следует увеличить воздушный зазор, разберите головку блока цилиндров и подпилите поверхности клапанов. Второй вариант — замена седла или головки цилиндра.

Какой мотор выгоднее: винтажный 8-клапанник» или модный 16-клапанный агрегат

К сравнению стоит приступать, если будут учтены важные аспекты эксплуатации, в чьем числе присутствуют: манера езды и наличие возможности обслуживать агрегат.

8-клапанная версия более пригодна к ремонтным процедурам. 16-клапанный агрегат в плане конструкции ГРМ не требует регулировки клапанного механизма, поскольку оснащен прогрессивным решением – гидрокомпенсаторами.

К приобретению автомобилей Лада Гранта, в которых установлена 8 клапанная силовая установка, склоняются такие покупатели, которые намерены в будущем эксплуатировать своего «коня» в городских условиях. Для них в числе главных преференций мотора фигурирует более низкое топливное потребление (в сравнении с 16-клапанными версиями), а также неприхотливость в плане конструктивной простоты и применимости к самостоятельным ремонтным процедурам. Единственной мерой, позволяющей сохранить нервы владельцу Лада Гранта и целостность мотора, позиционируется своевременная проверка состояния ременной передачи узла ГРМ. 16-клапанный вариант отменно подойдет для дальних вояжей. Мотор позволяет достигать большего скоростного предела.

Признаки неисправности механизма клапанов

Существует немало «красноречивых» признаков, говорящих о том, что необходимо отрегулировать или произвести замену клапанов Лада Гранта с 8 клапанами на двигателе. К числу подобных «симптомов» опытные автомобилисты относят:

• Потряхивания и подергивания при запуске силового агрегата в холостом режиме (первопричина – плохо отрегулированная система);
• Появление нехарактерных шумов, которые легко можно выявить, прислушавшись к работе движка (для сравнения можно поставить рядом два авто – один с нормально работающими механизмами, а второй – нуждающийся в тестировании);
• Детонация силового агрегата во время остановки (в народе такой процесс называют троением);
• Пониженную мощность и повышенный расход топлива.

К прочим причинам стоит отнести периодические прострелы выхлопной трубы и нестабильность работы мотора на холостых оборотах.

Процедура регулировки: последовательность действий

8 клапанная силовая установка сконструирована по такому принципу, который предполагает присутствие на каждом цилиндре двух клапанов. Один из них, как обозначалось, выполняет функции, связанные с обеспечением пуска смеси, а другой – выпуска газов. Вся система (4 цилиндра) уравновешивается в единый функционирующий узел посредством приводных элементов ГРМ (ремня, ролика и пр.). Как регулировать клапана правильно?

Как известно, мотор после пуска набирает рабочую температуру, что предусматривает естественное физическое расширение материала участвующих в процессе деталей. Если клапаны «выставлены» не верно, то это приводит к нежелательному изменению температурного режима и к обозначенным ранее последствиям. Шум и повышенный износ компонентов двигателя – это «замедленная бомба», способная активироваться в любой момент. Требуется регулировка клапанов.

Регулировка клапанов производится только на остывшем двигателе.

1. Применив домкрат, вывешиваем одно из передних колес.
2. Снимаем крышку с клапанного механизма головки блока.

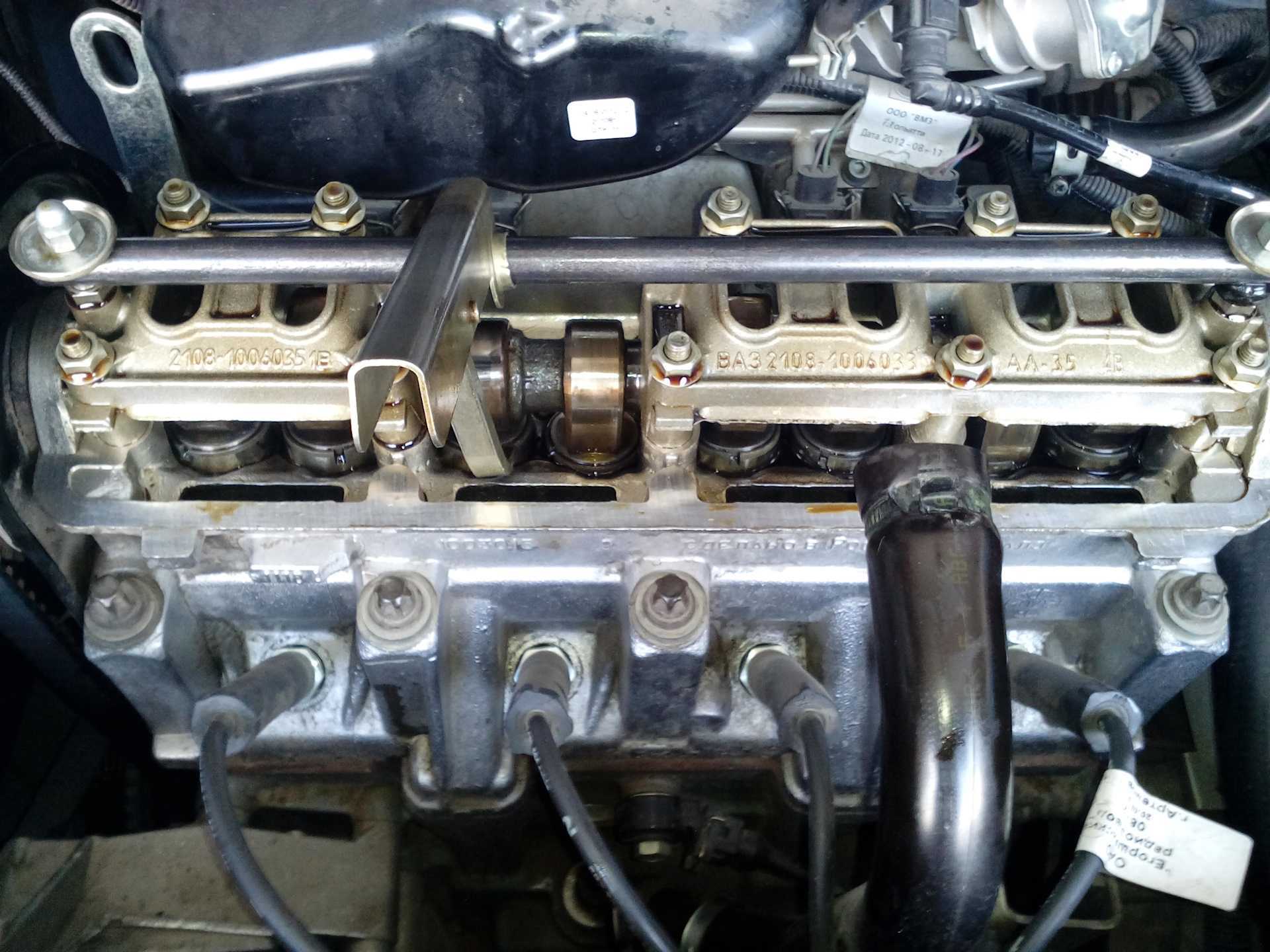

3. Устанавливаем над моторной головкой «вилку» (спец-устройство) для регулирования механизма. Она позволяет отжать клапан вниз и высвободить регулировочную шайбу.
4. Активировав передачу в МКПП и вращая колесо, доводим поршень 1-го «котла» до общеизвестного положения ВМТ.
5. Перед регулировкой с помощью обычного шприца откачиваем излишки масла из «ванночки» вокруг толкателя.
6. Обязательной мерой будет выкрутить все свечи зажигания, дабы не повредить моторные компоненты во время проворачивания коленчатого вала.
7. Порядок регулировочной процедуры предусматривает такую последовательность: 1-3; 5-2; 8-6; и 4-7. Первой цифрой в данном шифре обозначен номер выпускного клапана, а цифра, следующая за дефисом, освещает номер впускного элемента.
8. Обеспечив «подготовку» выпускного клапана первого цилиндра к операции, выполняем измерение зазора. О его оптимальном значении будет свидетельствовать ситуация, когда щуп проходит между кулачком распределительного вала и клапаном с небольшим «натягом». Если такового не наблюдается, то переходим к непосредственной регулировке.

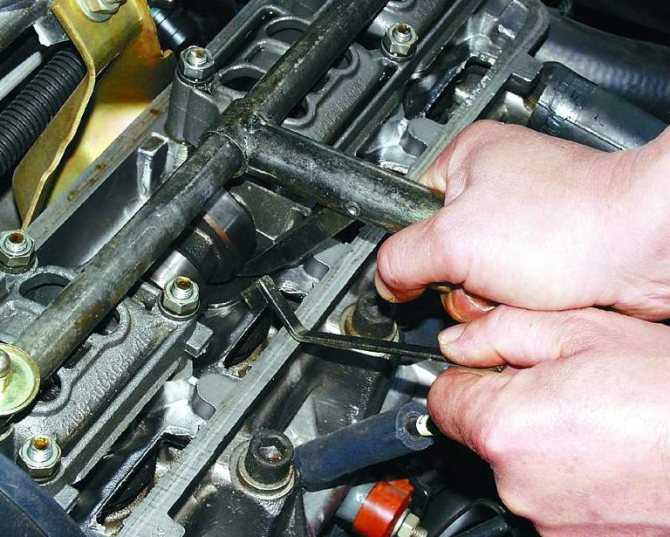

9. Нажимаем специальным устройством на соответствующий клапан дабы принудительно утопить его внутрь цилиндра. Пользуясь пинцетом, извлекаем освободившуюся шайбу из ее посадочного места. Производим осмотр и считываем обозначенную на ее поверхности толщину (маркировка).

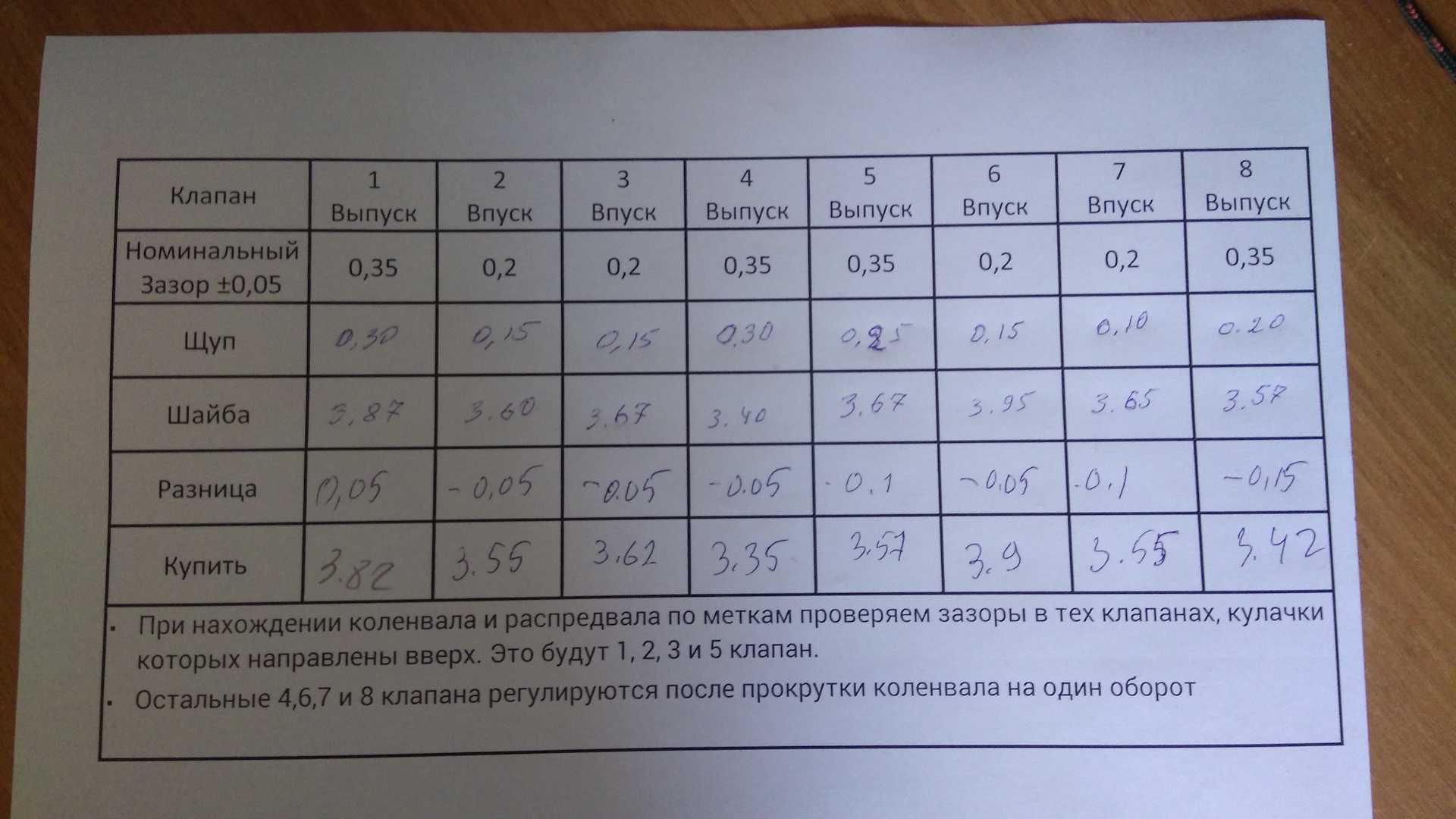

10. Выполняем нехитрый подсчет требуемой по регламенту толщины и подбираем новую шайбу именно с таким параметром. Помним, что величина зазора на впускных клапанах регламентирована значением 0,25 мм (погрешность +/- 0,05 мм), а на выпускных несколько выше — 0,40 мм с аналогичным значение погрешности.
11. Подобрав новую шайбу потребной нам толщины, погружаем ее в толкатель. Данное действие совершаем также посредством вилки для утопления клапана.
12. «Нагрузив» клапан, проверяем величину зазора и, если она корректна, переходим к регулировке следующего элемента в обозначенной здесь последовательности.
13. Аналогичные манипуляции осуществляем на всех остальных клапанах. Для возможности регулировки устанавливаем соответствующий поршень в ранее указанное положение. Осуществить это можно путем вращения коленчатого вала, ухватив ключом болт крепления его шкива. Также этого можно достичь путем активации высокой передачи в МКПП и вращением (вручную) переднего колеса на вывешенном автомобиле LADA Granta, как упоминалось ранее.
14. Теперь демонтируем «вилку» с головки моторного блока. Крепится она на шпильки, предназначенные для «посадки» на место клапанной крышки.
15. Сама же крышка подлежит обязательной очистке от присутствующей на ее внутренней полости грязи и продуктов, образованных естественным угаром масла.
16. Прокладка, предназначенная для установки между крышкой и корпусом головки, нуждается в обязательной замене на новый аналог.

Регулируем на 8-клапанном двигателе Лада Гранта своими руками

Прежде чем приступить к регулировке и замене клапанов Гранта с 8 клапанами, необходимо провести тщательную диагностику, чтобы идентифицировать источник неисправности. Для этого современными автомобилистами используется цифровое оборудование, позволяющее провести полноценный и быстрый осмотр, оценивая техническое состояние каждого узла движка.

При этом нужно придерживаться стандартных правил. Например, во время диагностики необходимо ориентироваться на звуковые эффекты, вслушиваясь в работу мотора. Если слышны постукивания, то причина поломки кроется в газораспределительном механизме

Также нужно обращаться внимание на топливный расход, динамичность разгона, эффективность работы акселераторной педали. Сбой такта работы движка на холостом ходу также может говорить о неисправности и необходимости в регулировке клапанов Лада Гранта

Порядок регулировки клапанов Лада Гранта своими руками

1. Помещаем машину на ровную площадку, охлаждаем силовой агрегат, открываем капот.
2. Специальным свечным ключом на «17» выкручиваем свечи с колодцев. Это делаем, чтобы не повредить ГРМ в процессе движения распредвала.
3. Шестигранником на «5» выкручиваем четыре винта крышки кожуха ГРМ, извлекаем ее путем отвода в сторону.
4. По периметру расположения патрубков системы охлаждения над блоком цилиндров выкручиваем крепления, отводим резиновые трубы в сторону.
5. Домкратим правую сторону машины, вывешиваем колесо. Его снимать не обязательно.

Откручиваем гайки

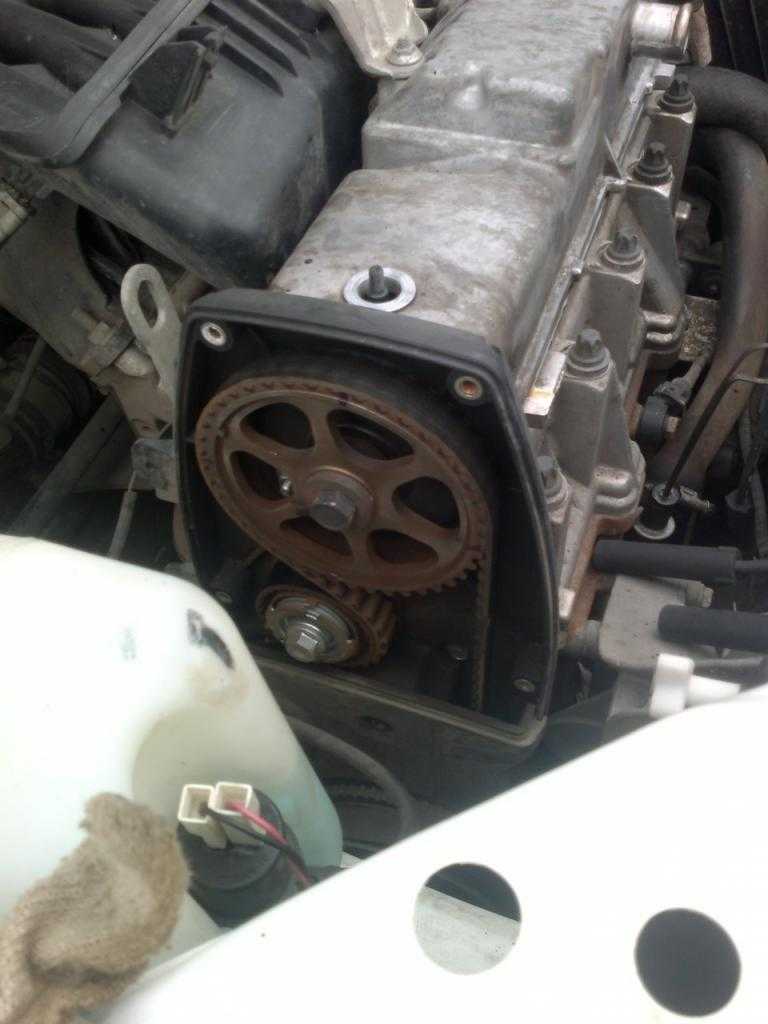

6. Фиксируем шестерню ГРМ в положение «1-й цилиндр».

7. Головкой на «10» выкручиваем восемь болтов по периметру крепления крышки ГРМ.

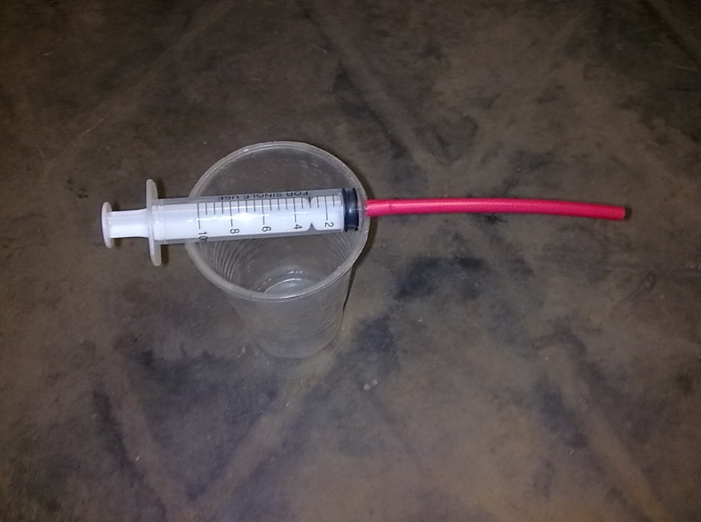

8. Медицинским шприцом откачиваем остатки моторного масла с периметра коромысел, распределительного вала, толкателей.

9. Специальным съемником извлекаем металлические шайбы из-под толкателя клапанов по следующей схеме: 1-3, 5-2, 8-6, 4-7. Где первый клапан выпускной, второй — спускной.

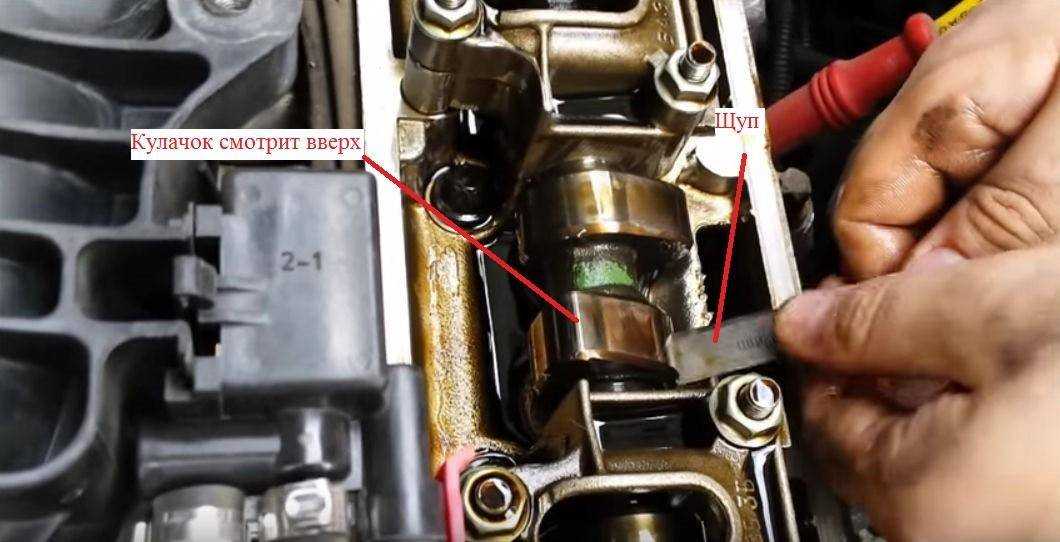

10. При помощи специального щупа делаем контрольный замер зазоров, чтобы понимать фактическое состояние ГРМ.
11. Рекомендованный зазор для впускного клапана 0.25 мм с припуском на 0.05 мм, для выпускного — 0.4 мм с припуском на 0.05 мм.
12. Если указанного диапазона не удается достичь, размер превышает допустимые параметры, заменяем металлическую шайбу.
13. Удерживаем толкатель в неподвижном состоянии, утапливаем вниз, устанавливаем фиксатор.
14. Ослабив крепление, пинцетом извлекаем шайбу, укладываем новую с учетом погрешности на размер.
15. Делаем контрольную проверку клапанов, выставленного зазора, при необходимости корректируем вновь;
16. По аналогии выставляем зазоры на оставшихся цилиндрах.
17. В завершение извлекаем старую резиновую прокладку на крышке клапанов, очищаем поверхность. Обезжириваем ацетоном (бензином), наносим тонкий слой герметика, надеваем новую прокладку.

18. Собираем конструкцию в обратной последовательности.

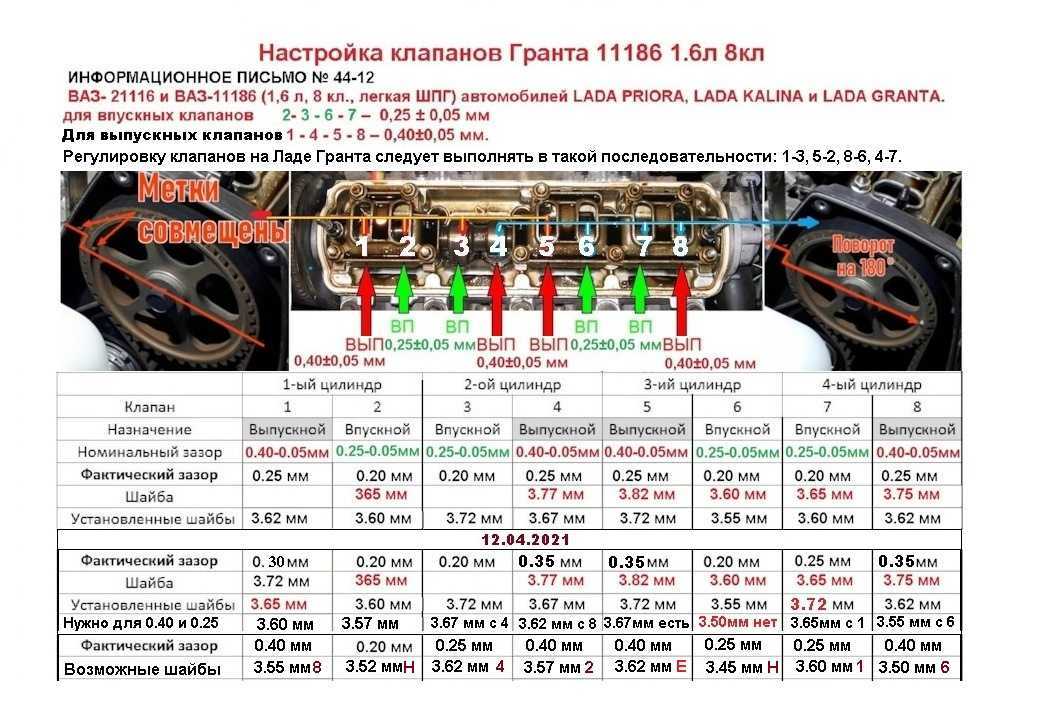

Порядок регулировки клапанов на двигателе Ладе Калина с восемью клапанами

Необходимый зазор между регулировочными шайбами и распредвалом должен быть 0.15-0.25мм для группы впускных клапанов и 0.30-0.40мм для группы выпускных. Отсчет клапанов начинается от шкива распределительного вала.

Первым регулируем пару: первый выпускной — третий впускной.

Затем пятый выпускной — второй впускной.

Дальше восьмой выпускной — шестой впускной.

Последние: четвертый выпускной — седьмой впускной.

После регулировки залейте масло в головку блока и установив новую прокладку, поставьте на место клапанную крышку и крышку ремня газораспределительного механизма.

Необходимый инструмент:

Как видно из вышесказанного — регулировка клапанов Калина Лада не представляется сложной задачей. Следуя этой инструкции, ее может выполнить любой не подготовленный автолюбитель.

При правильном выполнении работ и соблюдении порядка регулировки газораспределительный механизм автомобиля будет исправно работать, не доставляя никаких хлопот.

Вопрос с регулировкой тепловых зазоров является классическим: каждый должен уметь менять шайбы на толкателях 8-клапанника. Но есть «вредный совет», который относится к мотору ВАЗ-21116: дескать, для клапанов выпуска зазор лучше сделать равным 0,40, а допуск пусть составляет 0,05 мм. В действительности требования не поменялись со времён двигателя 11183: средние цифры должны равняться 0,20 и 0,35. Следуя «вредным советам», получают одно – мотор на холодную «стучит». И это – для значения 0,40! Его ещё надо суметь выставить, а может получиться и 0,45… И тогда 4 из 8 клапанов на Ладе Калине наша регулировка убьёт. Речь идёт о семействе Калина 2, где единственным 8-клапанником был мотор 21116.

Дальше приводится видео, где записан стук клапанов.

Признаки необходимости регулировки клапанов ВАЗ 2190

После того, как двигатель прогревается по мере своей работы, то понятное дело его детали расширяются за счет выделения тепла. Таким образом, производители автомобилей устанавливают определенные зазоры газораспределительного механизма в холодном состоянии. Эти зазоры учитывают изменения размеров клапана во время нагревания. Если же клапана имеют неправильный зазор, то это чревато последствиями. Сразу же уменьшается эффективность работы силового агрегата и снижается срок эксплуатации некоторых деталей двигателя, в том числе самих клапанов. К примеру, если установлены малые размеры зазоров, то сам клапан и его седло будут пригорать. Когда же, установлены большие зазоры, то клапана открываются не полностью. Во второй случае общая мощность мотора заметно снижается и появляется характерный металлический стук. Завод-изготовитель ВАЗ 2190 рекомендует проводить контроль и регулировку клапанного механизма каждые 20-30 тысяч пробега.

Регулировка зазоров клапанов

Любой двигатель, установленный на «Лада Калину» обязательно должен регулироваться. Отличие регулировки заключается в порядке измерения величины теплового зазора. Все замеры проводятся, только когда клапана полностью закрыты. При регулировке вращение коленчатого вала двигателя происходит в сторону поворота часовой стрелки. Чтобы отрегулировать клапана «Лады Калины» используются специальные шайбы, расположенные в нишах толкателей. Чтобы получить необходимый зазор, подбираются шайбы, требуемой толщины.

Инструмент необходимый для регулировки клапанов

Для регулировки нужно иметь следующий инструмент:

• Головки для откручивания болтов;
• Вороток;
• Трещотку;
• Шприц, чтобы удалить масло;
• Отвертки;
• Специальное приспособление, которым утапливаются клапаны;
• Щупы;
• Пинцет;
• Длинногубцы;
• Шайбы регулировочные.

Регулировка клапанов «Лада Калина», 8 клапанная

Вся технологическая схема регулировки приведена на картинках ниже. Работы выполняются на холодном агрегате. Сначала снимается клапанная крышка. Для этого необходимо открутить и удалить болты крепления.

Затем снимается крышка, закрывающая ремень ГРМ. Выворачиваются свечи. Двигатель в этом случае будет легче проворачиваться. Головку нужно освободить от масла. Работу облегчит шприц. Распределительный вал должен иметь кулачки без выработки. В случае повреждения его необходимо заменить. К шпилькам, крепления клапанной крышки прикручивается приспособление, при помощи которого утапливают клапаны. Ключом проворачивается коленчатый вал, пока не совпадут метки шкива с крышкой ремня. Когда метки совпали, вал необходимо повернуть на три дополнительных зуба. Поршень найдет верхнюю мертвую точку.

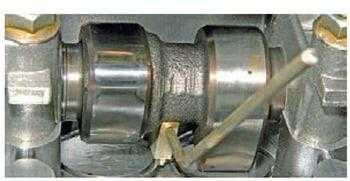

Проверяются зазоры, сначала первого кулачка, затем третьего. Размер щупа должен варьироваться в интервале 0,2 – 0,35 мм. В случае свободного прохождения щупа, требуется замена шайбы. Подцепить ее из толкателей и легко удалить нужно через специальный паз, сделанный в верхней кромке. Чтобы обнаружить паз нужно просто повернуть толкатель. Пользуясь приспособлением нужно утопить клапан. Чтобы не произошло вращения толкателя, его придерживают плоской отверткой, которую нужно вставить глубоко в паз.

Фиксируется нижнее расположение толкателя. Пинцетом вытаскивается шайба. Устанавливается новая, имеющая необходимый размер. Она должна быть повернута своей маркировкой в сторону толкателя. Каждая шайба маркирована своим размером. Затем удаляется фиксатор. Замер зазоров повторяют вновь.

В случае нормальной регулировки, вхождение щупа в зазор происходит с легким усилием. Вновь вращают коленчатый вал, до следующего совпадения метки. Вращение должно проводиться под 90 градусов. После каждого поворота коленчатого вала, делается регулировка всех оставшихся зазоров, придерживаясь конкретной последовательности. Когда настройка закончена, нужно залить масло, заменить прокладку под клапанной крышкой, установить крышку клапанов и ремня.

В принципе, операция связанная с настройкой клапанов, «Лада Калины» достаточно простая операция. Если следовать вышеописанной последовательности, то такую работу сможет выполнить даже начинающий автолюбитель, своими руками. Если работа была сделано правильно и был соблюден точный порядок регулирования, то газораспределительный механизм «Лада Калины» будет отлично работать. Правильная регулировка позволяет проехать более 50 000 км без дополнительных работ.

Симптомы неотрегулированных клапанов

Их достаточно много. Один из них – громкий металлический стук в двигателе. Звук становится сильнее при увеличении нагрузки на двигатель и может сопровождаться запахом гари. При неотрегулированных клапанах в цилиндрах заметно падает компрессия – это можно определить при помощи компрессометра. Двигатель «троит» — наблюдается его вибрация на малых оборотах, он не развивает полной мощности: наблюдается вялый разгон и повышенный расход горючего. Все эти признаки говорят о том, что распределительный механизм не работает правильно: надо регулировать клапана. Что это даст? Об этом – ниже.

Значение регулировки клапанов

Если говорить о двигателе внутреннего сгорания, можно вкратце описать такты его работы. Это впуск, затем сжатие, после этого происходит сгорание топлива, и 4 такт заключается в выпуске отработанных газов. На стандартном моторе Калины 2 и других автомобилях ВАЗ для каждого цилиндра используется по 4 клапана. Два отвечают за выпуск и два за впуск. Принцип их работы прост: при вращении распредвала одновременно открываются оба впускных, а через определенное время два выпускных.

Устройство клапанного механизма

Такт впуска подразумевает движение поршня вниз. Вместе с тем открываются клапаны впуска, подавая в цилиндр дозу смеси воздуха и бензина. На следующем этапе поршень начинает подниматься вверх, а впускные клапаны закрываются. Таким образом, идет такт сжатия. Дойдя до верхней точки цилиндра, поршень резко отбрасывается назад воспламенением смеси свечой зажигания. После того как поршень достигает крайней нижней мертвой точки, открываются клапаны выпуска. Когда он начинает подъем вверх, вместе с тем выталкиваются отработанные газы.

Соответственно, без клапанов фактически невозможна работа двигателя внутреннего сгорания. Их функция напрямую зависит от правильного вращения распредвала. А если быть точным, отросткам на нём, называемыми толкателями.

Назначение теплового зазора

Когда этот промежуток правильно отрегулирован, толкатель и кулачок распредвала прижимаются друг к другу максимально сильно, чтобы обеспечить идеальный контакт между поверхностями. При этом необходимо учитывать, что все детали ДВС преимущественно изготавливаются из разных сплавов и металлов (алюминий, медь, чугунные соединения). Толкатели, распредвал и непосредственно клапанная группа тоже металлические. Как известно, любой металл при сильном нагреве имеет свойство увеличиваться в размере. В результате зазор, который существует на холодном силовом агрегате, существенно отличается от аналогичного на прогретом. Проще говоря, клапаны оказываются либо слишком зажаты, либо не обеспечивается плотный контакт поверхностей.

Регулировка зазоров представляет собой установку специальных промежутков между клапаном и поршнем с учётом расширения металлов при нагреве. Значения эти настолько малы, что для их измерения используются микроны. При этом для выпуска и впуска применяются разные значения.

У каждого автопроизводителя, и у АвтоВАЗа в том числе, есть регламент, по которому выставляются нужные показатели. Это и называется в народе регулировкой клапанов. Производитель четко регламентирует и периодичность проведения подобной процедуры: не реже чем раз в 50 000 км пробега. Обычно для этих целей используются специальные регулировочные шайбы, которые меняются в верхней части толкателей.

Отличия нагрузки на клапаны выпуска и впуска

Практически все элементы двигателя внутреннего сгорания подвергаются серьезным тепловым нагрузкам, клапанная группа не стала исключением. Диаметр их штока не превышает 5 мм. А при сгорании топлива выделяется тепловая энергия, и температура при этом на кратком отрезке времени может достигать 2 000 градусов. На выпускных деталях устанавливается больший зазор из-за более сильного нагрева от выхода отработанных раскаленных газов. Значит, и расширяется металл от таких температур больше, чем на впуске.

Последствия несвоевременной регулировки

Если не отладить тепловые промежутки, могут возникнуть две основные проблемы. Первая подразумевает чрезмерное зажатие. Вторая, наоборот, состоит в слишком больших значениях зазора.

Увеличенные зазоры

Другая ситуация связана со слишком большими промежутками между клапаном и поршнем. По мере эксплуатации на шейках распределительного вала и на поверхности кулачков возникает естественный износ металла. Соответственно появляется увеличение значений зазоров.

Постепенно фазы газораспределения начинают нарушаться, мощность силовой установки снижается. Происходит это из-за запоздалого открытия элементов впуска и выпуска. Топливовоздушная смесь поступает поздно, а отработанные газы не могут выходить полностью, в результате мотор начинает работать нестабильно, повышается шум и т. д.

Важно проводить регулировку своевременно и не пренебрегать этой процедурой. Крайней степенью в самых запущенных случаях становится капитальный ремонт головки блока цилиндров

Инструкция по регулировке клапанов — лада калина блог

Уже давненько читатели просили сделать подробную статью по регулировке клапанов на Калине с 8-клапанным мотором. Вчера решил заняться данной процедурой на своей машине, хотя поводов для этого не было, двигатель работал тихо и стуков  в районе клапанной крышки не было.

Ниже приведу подробный перечень необходимых инструментов и приспособлений для проведения данного техобслуживания Лады Калины.

1. Головка на 10 с воротком или трещоткой
2. Отвертка крестовая и плоская
3. Приспособление для регулировки клапанов для ВАЗ 2108 (так ГБЦ идентичны)
4. Набор щупов
5. Пинцет или длинногубцы
6. Регулировочные шайбы необходимого размера (покупаются после замера зазоров)

Ниже будет рассмотрен подробный порядок работы, с описанием и фотографиями.

Сразу стоит иметь ввиду, что данную операцию необходимо проводить строго на холодном двигателе. То есть, его температура должна быть около 20 градусов. В противном случае зазоры будут выставлены неверно! Проверено на личном опыте.

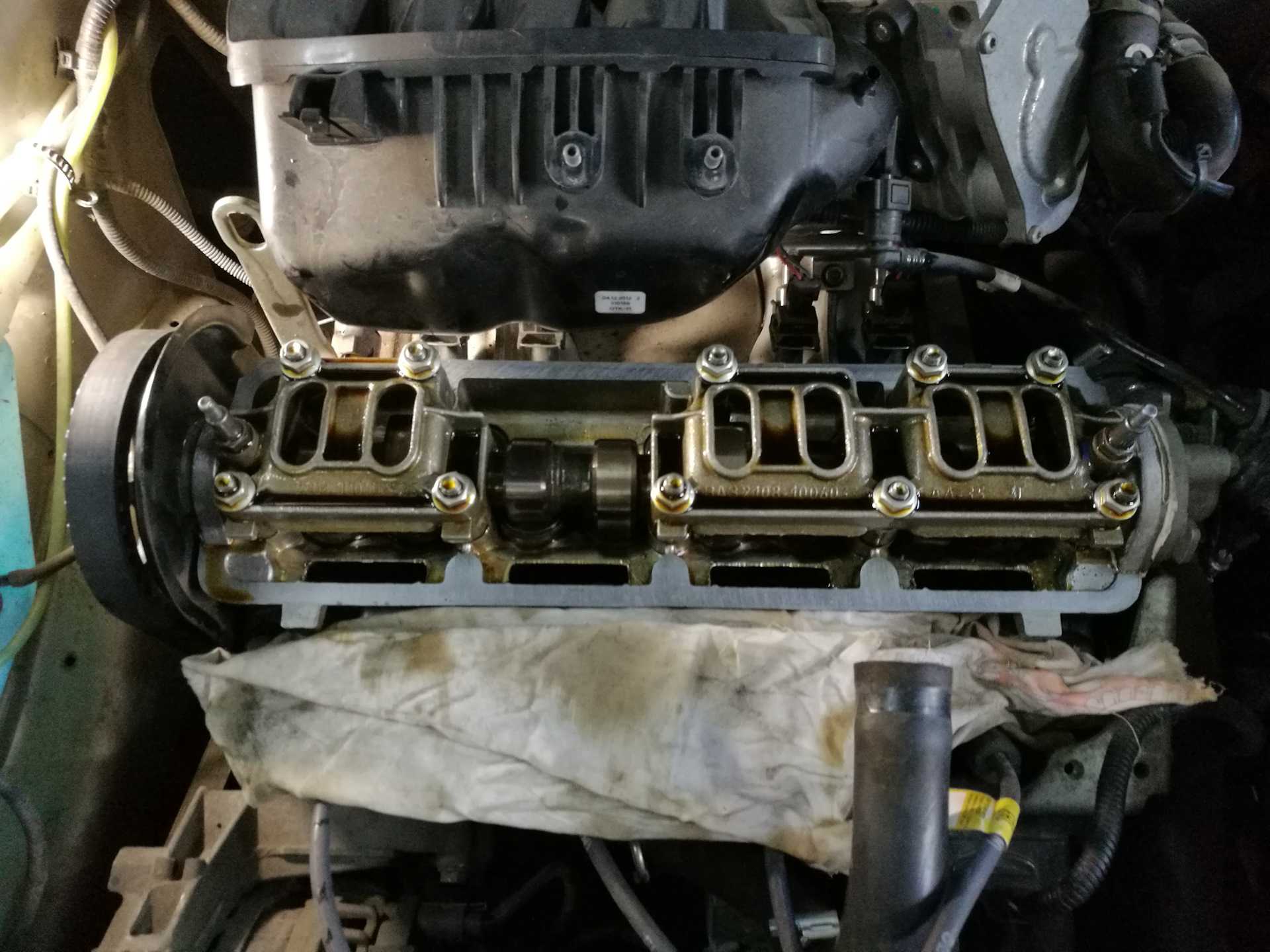

Первым делом необходимо снять клапанную крышку, а также выставить распредвал и коленчатый вал двигателя по меткам. Подробно об этом написано в этой статье: Выставление ГРМ по меткам. При выставлении поршень 1-го или 4-го цилиндра находится в верхней мертвой точке (ВМТ).

Я буду показывать порядок регулировки в два приема, а не в четыре, как написано во многих руководствах. Такой метод описан в журнале «За Рулем» а также описан в официальном руководстве от издательства «Третий Рим». Суть данного метода в том, чтобы не прокручивать коленчатый вал 3 раза регулируя по два клапана, а повернув всего один раз, регулировать сразу по 4 клапана. Более подробно опишу по ходу дела.

Итак, смотрим на кулачки распредвала, и те 4 из них, которые подняты в данный момент вверх от клапана, там и замеряем зазоры. Это будут 1,2,3 и 5 клапана.

Для впускных клапанов допустимый тепловой зазор должен быть 0,20 ( -0,05) мм, а для выпускных 0,35 ( -0,05) мм. Если кто не знает расположение, то оно следующее, если считать слева направо: выпуск-впуск, впуск-выпуск и т.д. Если зазоры отличаются от номинальных, необходимо произвести регулировку с помощью шайб. Толщину H подбираем по формуле: H = B A-C, где B-толщина старой шайбы, А — измеренный зазор, С — номинальный зазор

Теперь более подробно о процессе извлечения регулировочных шайб Калины. Одеваем планку на шпильки клапанной крышки и фиксируем ее гайками:

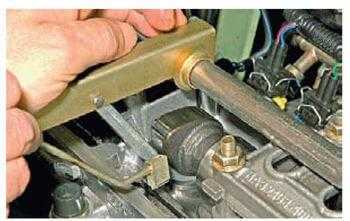

После этого рычагом механизма необходимо утопить нужный клапан до самого конца, и в это время вставить упорный рычажок под распредвал, чтобы он удерживал толкатель в нажатом состоянии:

Обратите внимание, что прорезь на толкателе должна находиться спереди, чтобы вам удобно было поддевать и вынимать шайбу. Идеальным инструментом для этого являются длинногубцы:

Затем, когда у вас есть подходящая по толщине новая шайба, сразу вставляем ее на прежнее место:

После чего рычагом придавливаем ее, чтобы он села на место. И разумеется, перед этим вынимаем упорный фиксатор толкателя.

Теперь когда с 4-мя клапанами справились и добились номинальных значений, приступаем к регулировке остальных: 4, 6, 7 и 8 клапанов. Для этого поворачиваем коленчатый вал двигателя на 1 оборот (смотрите по метке на маховике), или же на пол оборота распредвала. Повторяем аналогичную процедуру на втором приеме.
