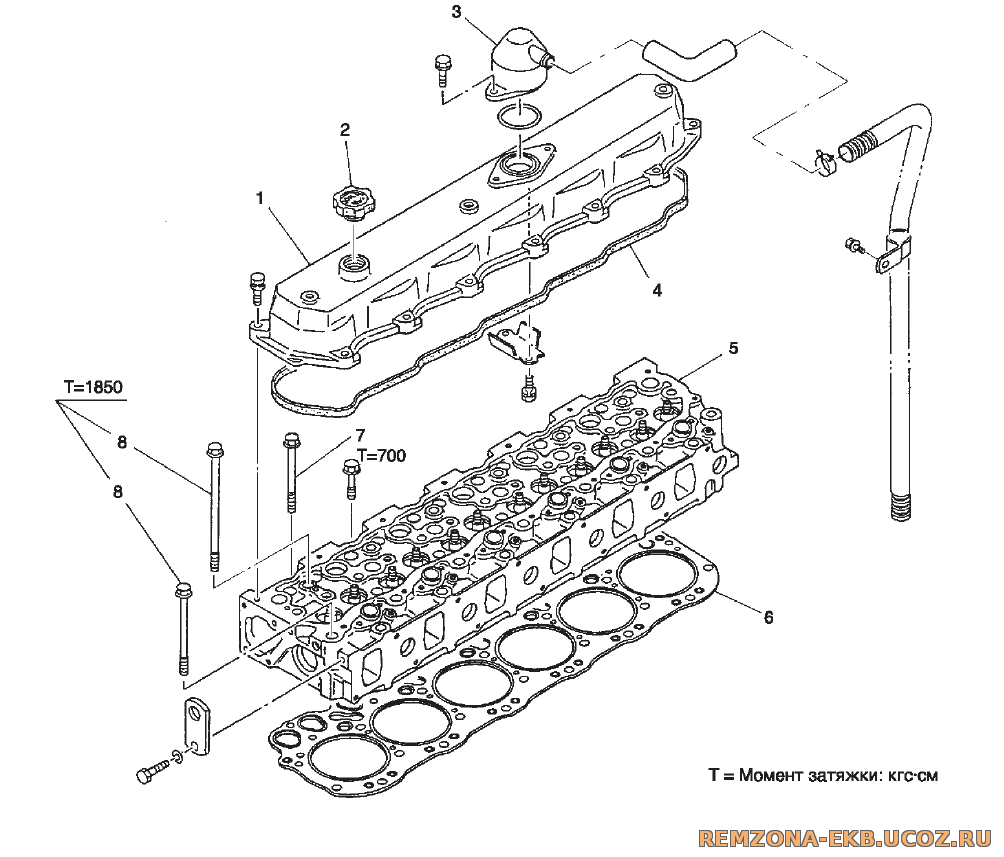

Крышка головки блока цилиндров
Снятие
1. Отсоединить от аккумуляторной батареи отрицательную клемму.
2. Снять верхнюю декоративную крышку двигателя.
3. Снять катушки зажигания в сборе и жгуты электропроводки (см. соответствующий раздел в главе Электрооборудование двигателя).
4. Отпустить хомут крепления и отсоединить от штуцера крышки головки блока цилиндров вентиляционный шланг картерных газов, как показано на рисунке ниже.
5. Отсоединить вакуумный патрубок системы вентиляции картерных газов от крышки головки блока цилиндров, как показано на рисунке ниже.

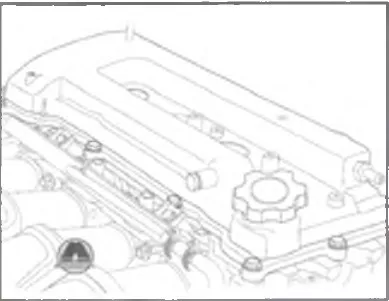

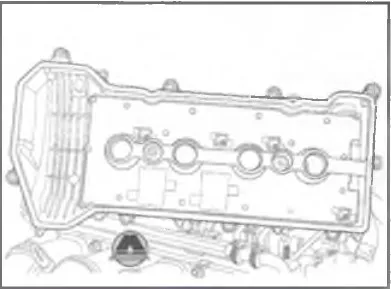

6. Выкрутить болты и гайки крепления крышки головки блока цилиндров, как показано на рисунке ниже.

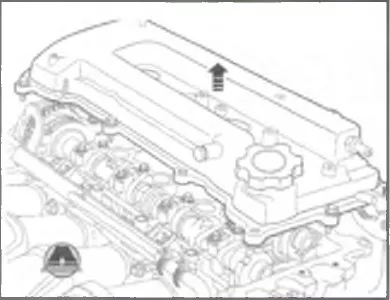

7. Снять крышку головки блока цилиндров, потянув ее по направлению вверх, как показано на рисунке ниже.
8. Извлечь из крышки головки блока цилиндров старую прокладку, показанную на рисунке ниже.
Установка
1. Установить в крышку головки блока цилиндров новую прокладку, как показано на рисунке ниже.
2. Нанести на уплотнительную прокладку крышки головки блока цилиндров равномерный слой герметика.
3. Установить крышку на головку блока цилиндров, как показано на рисунке ниже.
4. Затянуть болты крепления крышки головки блока цилиндров. Момент затяжки: 9 Н м (короткий болты), 11 Н-м (длинные болты).
Примечание: Болты крепления затягивать в несколько подходов с определенным моментом затяжки.
5. Подсоединить к крышке головки блока цилиндров вакуумный патрубок системы вентиляции картерных газов, как показано на рисунке ниже.
6. Подсоединить к крышке головки блока цилиндров вентиляционный шланг картерных дисков, как показано на рисунке ниже.
7. Установить катушки зажигания вместе с жгутами электропроводки.
8. Установить декоративную крышку двигателя в сборе.
Что нужно для замены ГБЦ?
Производить разборку, заменять и восстанавливать ГБЦ на 8-цилиндровом или другом двигателе надо после подготовки инструментов:
- специальная оправка, потребуется для запрессовки маслоотражательных колпачков;
- микрометр, необходим для замера клапанов, а также направляющих элементов;
- развертка, будет использоваться для разворачивания новых втулок;
- специальные оправки для демонтажа (выпрессовки), а также установки новых втулок;
- набор зенкеров, предназначены для восстановления седел клапанов;

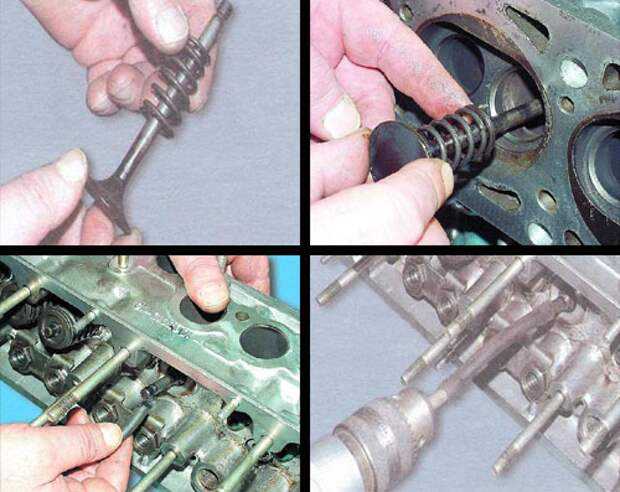

- специальные приспособления для рассухаривания клапанных пружинных элементов;
- комплект гаечных ключей;
- новая прокладка ГБЦ;
- электроплита, используется для нагрева , если будет выполняться ее дефектовка, а также для прогрева втулок перед запрессовкой.
Перед выполнением ремонта ГБЦ обязательно надо подготовить необходимые запчасти и метки, их состав зависит от модели автомобиля и типа дефекта.
Пользователь Alex ZW рассказал о ремонте ГБЦ, а также о том, что потребуется для выполнения этой задачи.
https://youtube.com/watch?v=XPt_bXDCR6s
Когда необходимо ремонтировать головку?
Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:
- На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
- Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
- На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
- В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
- Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
- Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
- Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.
О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

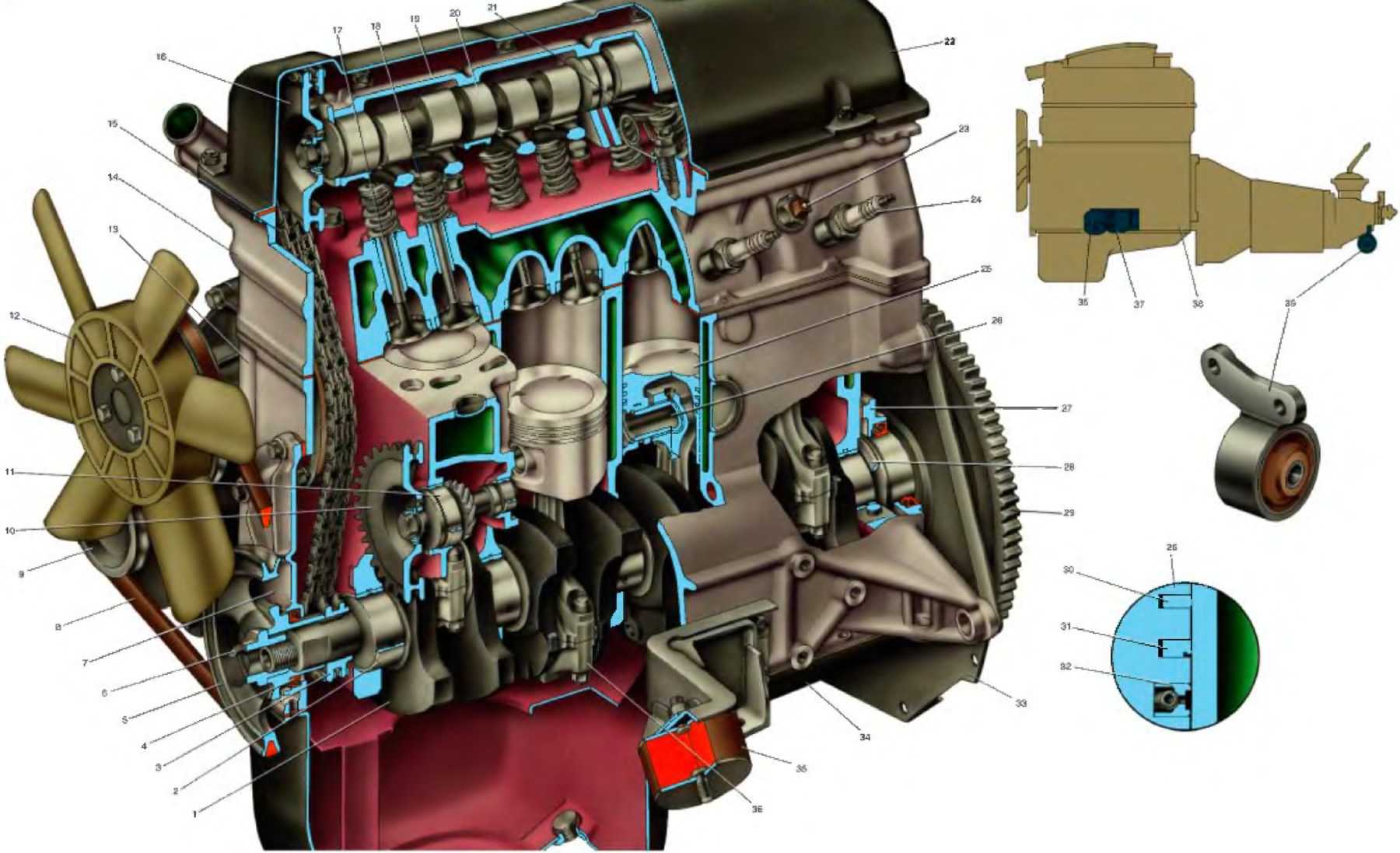

Конструкция детали: что входит в ГБЦ
Поподробнее рассмотрим, из чего состоит ГБЦ.
Первоначально детали головки изготавливались из чугуна. Выбор материала был обусловлен высокой вибронагруженностью и температурным режимом работы двигателя. Чугун обладает высокой механической прочностью и термоустойчивостью. Он не подвержен деформациям и короблению при нагревании. Основной недостаток чугуна – большой удельный вес. Современное материаловедение позволяет использовать сплавы из легких металлов (например, из алюминия), которые отвечают всем вышеперечисленным характеристикам, но обладают меньшей массой.
Герметизация плоскости разъема блока и головки цилиндров осуществляется посредством специальной прокладки. Это сложная деталь, в основу которой входит армированный асбест. Она должна повторять все контуры и каналы головки и при этом выдерживать высокое давление и температуру. Во время крепления болтов головки блока цилиндров необходимо соблюдать заданное усилие и последовательность затяжки. Обычно она осуществляется в несколько этапов и деформирует прокладку в определенных местах.
Что входит в состав ГБЦ?
- Прокладка создает герметичное соединение и функционирование систем охлаждения и смазки.
- ГРМ – это газораспределительный механизм, включающий в себя цепь (ремень), связывающую коленвал и распредвал, собственно распределительный вал и клапаны с пружинным механизмом.
- Корпус головки блока цилиндров называется картером. В нем расположены все детали и механизмы.
- Резьбовые отверстия для монтажа свечей системы зажигания и форсунок для впрыска топлива.
- Камера сгорания, в которой происходит рабочий процесс воспламенения горючей смеси, обеспечивающий работу двигателя.
- Цепь или ремень ГРМ.
- Привалочные плоскости с отверстиями для крепления впускного трубопровода и выпускного коллектора вместе с датчиками и патрубками системы охлаждения.
Клапаны впуска и выпуска расположены вдоль постели распредвала. При использовании двух клапанов на цилиндр они расположены в один ряд. При использовании четырехклапанной конструкции (два впускных и два выпускных на цилиндр) они располагаются в два параллельных ряда. Ось клапанов имеет отклонение от перпендикуляра к плоскости разъема головки и блока цилиндров, как правило, в 20 градусов.
В передней части головки находится пространство для звездочки газораспределительного механизма цепи (или ремня) и ее успокоителя. Они приводят в движение распредвал. Камеры сгорания расположены над цилиндрами и имеют немного меньший диаметр, чем поршни. Благодаря такому несоответствию на границе блока цилиндров и ГБЦ создается завихрение топливной смеси в конце такта сжатия. Это благоприятствует воспламенению горючего и увеличению мощности двигателя.
Слева по направлению движения автомобиля расположены входные отверстия для монтажа свечей зажигания и форсунок подачи топлива. Они вкручиваются по резьбе и участвуют в процессе работы двигателя. На противоположной стороне находятся площадки для подсоединения впускного и выпускного трубопроводов. Также сюда подходят патрубки, подводящие охлаждающую жидкость к ГБЦ.
Сверху головка блока цилиндров имеет сложную конфигурацию, обеспечивающую расположение элементов газораспределительного механизма. Вдоль центральной оси идут площадки для монтажа вкладышей распредвала. В них помещается сам распредвал и сверху фиксируется крышками с ответными полукольцами подшипников скольжения. В специальные отверстия под распредвалом запрессовываются направляющие втулки клапанов. Над ними крепятся шайбы сложной формы, в которые устанавливаются пружины, удерживающие клапан в поднятом состоянии. Сверху ГБЦ надевается металлическая или силуминовая крышка, закрывающая механизмы.
Из чего еще состоит ГБЦ? В головке блока цилиндров имеются неподвижные элементы, такие как:
- седла клапанов, обеспечивающие герметичность впускных и выпускных клапанов в закрытом состоянии;
- направляющие клапанов, задающие вектор их перемещения.
Седла и направляющие запрессовываются с натягом в ГБЦ. В домашних условиях выполнить такую работу очень сложно. Требуется сильный нагрев головки блока цилиндров и глубокое охлаждение ответных деталей перед процессом монтажа. Долгая запрессовка может привести к выравниванию температур и заклиниванию направляющей или клапана. Кроме того, головки из алюминиевого сплава подвержены деформации при нагревании, поэтому перегрев может стать для них фатальным. Для выполнения этой операции лучше обратиться в специализированную мастерскую.
Проверка блока в домашних условиях
Увы, в условиях даже хорошо оборудованного гаража очень трудно проверить блок цилиндров. Чтобы дать точное заключение, необходимо выполнить опрессовку. В блоке глушат все отверстия охлаждающей системы. Далее деталь помещают в емкость с теплой жидкостью. Герметичность проверяют путем подачи воздуха под давлением в канал рубашки охлаждения.

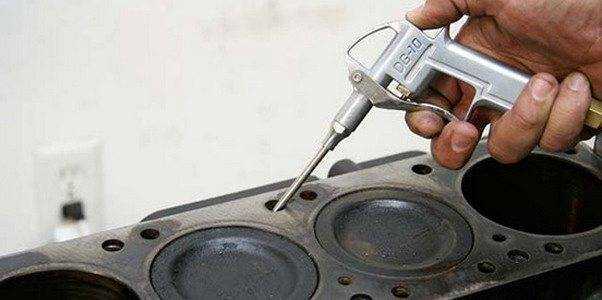

Можно проверить ровность привалочной плоскости с помощью специальной линейки и щупов. На глаз определять наличие деформации не стоит – допуски измеряются в сотых долях миллиметра.
Цилиндры дефектуют с помощью нутромера. Это измерительный прибор для точного измерения диаметров отверстий. Измерять нужно в середине хода поршня, в начале хода, в местах перекладки поршня в нижнюю мертвую точку и в верхнюю мертвую точку.
Снятие головки блока цилиндров
Для начала раскручиваем гайки на крышке воздушного фильтра, для этого даже не понадобится ключ, так как эти гайки имеют «ушки», за которые можно их открутить.
Важно! Не забудьте открыть крышку радиатора, чтобы не создался вакуум, который не даст жидкости стечь
После снятия крышки фильтра отсоединяем патрубки от карбюратора.
Важно! Не забудьте, кроме патрубков, отсоединить тросики «подсоса и дроссельной заслонки
Затем отсоединяем патрубки, которые подведены к корпусу мотора сбоку и спереди. Неопытным автолюбителям рекомендуется записывать, откуда какой патрубок отсоединялся. Альтернативным и современным способом является съемка ключевых моментов разборки на смартфон.
Теперь приступает к отсоединению глушителя, а это занимает много времени, так как он часто «прикипает» к коллектору. Слесари знают, что лучшее средство в такой ситуации – WD 40, с его помощью справитесь со многими проблемами. У каждого автолюбителя, особенно у владельцев отечественной техники, WD 40 должно быть ОБЯЗАТЕЛЬНО!
Отсоединенный от коллектора глушитель не обязательно снимать полностью, его можно отвести вниз , чтоб не мешал. При обратном процессе (когда ставите головку на место), вам будет проще попасть на шпильки.
Важно! Заранее приготовьте чистую емкость под болты, чтобы они не попадали на землю или в пыль. Болты распредвала, звездочки и т. д, сложите в саму крышку распредвала, это поможет не перепутать их с другими и облегчит обратную сборку
д, сложите в саму крышку распредвала, это поможет не перепутать их с другими и облегчит обратную сборку
Болты распредвала, звездочки и т. д, сложите в саму крышку распредвала, это поможет не перепутать их с другими и облегчит обратную сборку.
С помощью накидного ключа или головки откручиваем гайку, которая крепит звездочку. Открутив, снимаем звездочку со своего места. При этом не страшно, если цепь упадет вниз, потом ее можно легко достать. Теперь осталось снять распредвал и открутить саму головку блока цилиндров, подготовительную работу мы удачно провели.
Важно! Откручивать распредвал, нужно начиная с крайних гаек. Это необходимо для того, чтобы его не перекосило. Головка блока цилиндров испытывает сильные температурные нагрузки
Из-за этого крепящие ее болты прикипают. Что советуют опытные мотористы? Нужно болты аккуратно сорвать на четверть оборота и оставить в таком положении на время
Головка блока цилиндров испытывает сильные температурные нагрузки. Из-за этого крепящие ее болты прикипают. Что советуют опытные мотористы? Нужно болты аккуратно сорвать на четверть оборота и оставить в таком положении на время.
Ещё кое-что полезное для Вас:
Видео: Снятие головки блока ВАЗ классика

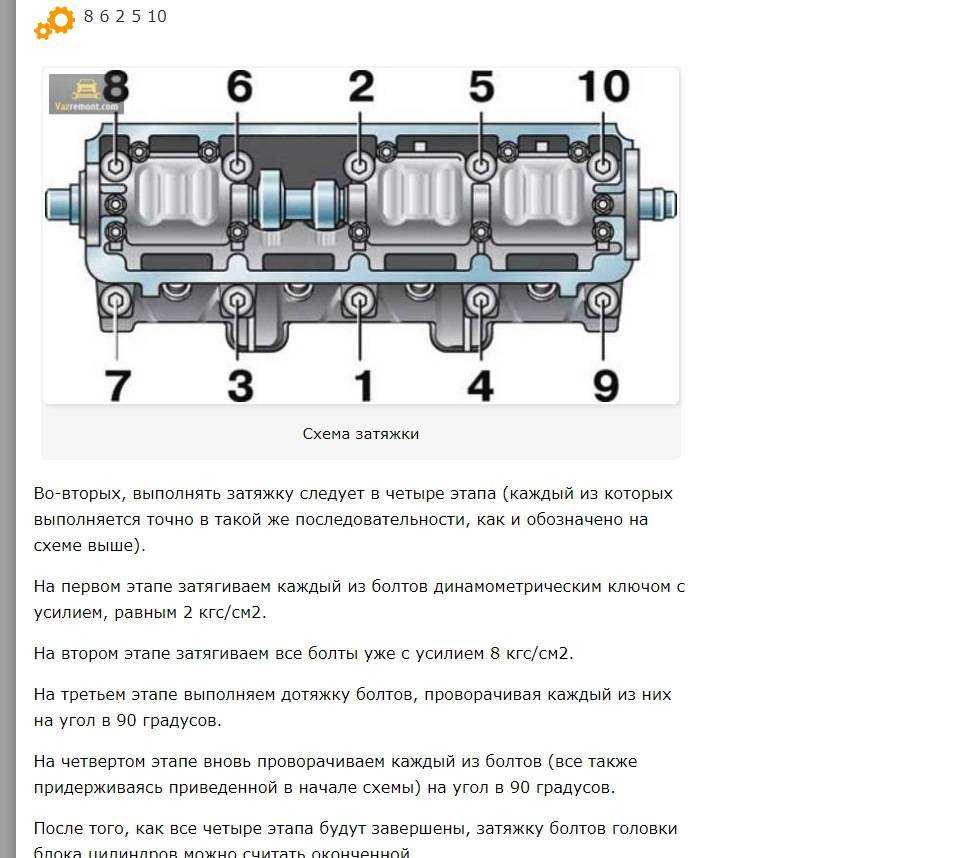

Для чего это нужно? Чтобы прижимная сила, которая удерживает головку блока цилиндров, равномерно распределялась на все болты. Иначе, если первые болты вытащить, остальные будет невозможно сорвать.
Когда визуальный осмотр на предмет неоткрученных креплений, забытых тросиков и патрубков закончен, нужно резким движением, но без «фанатизма», сорвать головку блока цилиндров, дернув ее вверх. Перед вами предстанет такая картина.

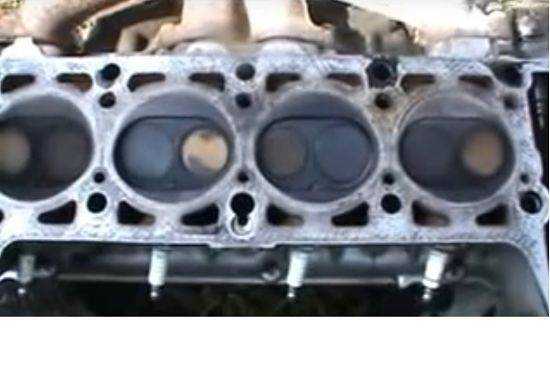

Снятая головка блока цилиндров дает возможность определить состояние клапанов и указать, исправно ли работают системы мотора. По цвету тарелок клапанов сделайте предварительную диагностику многих систем и агрегатов, например, качество горючей смеси, на которой работает двигатель. Если все хорошо, то тарелки однородного светло-коричневого или серого цвета.
Необходимость снятия головки блока цилиндров (ГБЦ) может возникнуть в различных случаях. Чаще всего демонтаж необходим в ситуациях, когда прогорела и нуждается в замене прокладка ГБЦ. Также снятие головки блока цилиндров понадобится, когда планируется форсирование движка. Появляется необходимость диагностики по поводу возможных дефектов в корпусе ГБК, либо в случаях, когда требуется доступ к поршневой группе мотора. Во всех этих случаях приходится демонтировать, что при наличии знаний и инструментов может быть осуществлено автовладельцем и самостоятельно.
замена прокладки головки блока цилиндров на автомобилях ваз 2108, ваз 2109, ваз 21099
При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку блока и замените прокладку головки блока. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.
ПРЕДУПРЕЖДЕНИЕ Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку головки блока необходимо заменять.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Отсоедините провод от датчика температуры охлаждающей жидкости.
3. Отсоедините провод от датчика давления масла. 4. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). 5. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»). 6. Снимите термостат (см. «Снятие и установка термостата»). 7. Отсоедините приемную трубу глушителя от выпускного коллектора (см. «Замена приемной трубы глушителя»). 8. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»). 9. Снимите переднюю крышку ремня привода распредвала (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»). 10. Снимите крышку головки блока (см. «Регулировка зазоров в приводе клапанов»).
11. Зафиксируйте от проворачивания шестерню распредвала, вставив отвертку в его отверстие и уперев в шпильку; ослабьте затяжку болта крепления шестерни распредвала (для наглядности операция показана на снятом с автомобиля ваз 2108, ваз 2109, ваз 21099 двигателе).
12. Снимите ремень привода с шестерни распредвала, натяжного ролика, зубчатого шкива водяного насоса, отведите ремень в сторону (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»).
13. Выверните болт крепления шестерни распредвала и снимите его вместе с шайбой (для наглядности операция показана на снятом двигателе).
14. С помощью двух отверток снимите шестерню с распредвала. При этом не повредите сальник распредвала (для наглядности операция показана на снятом с автомобиля ваз 2108, ваз 2109, ваз 21099 двигателе).
15. Ослабьте затяжку хомута и отсоедините шланг подачи топлива к топливному насосу. 16. Отсоедините от карбюратора шланги и провода, тягу привода воздушной заслонки и трос привода дроссельной заслонки (см. «Снятие и установка карбюратора»).
17. Отсоедините центральный высоковольтный провод от крышки распределителя зажигания.
18. Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от клеммы распределителя зажигания. 19. Отсоедините трубку от вакуумного корректора распределителя зажигания. 20. Отсоедините шланг вакуумного усилителя от впускной трубы двигателя. 21. Ослабьте затяжку хомута и отсоедините подводящий шланг радиатора от патрубка рубашки водяного охлаждения (см. «Снятие и установка радиатора системы охлаждения»).
22. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя.
23. Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя.

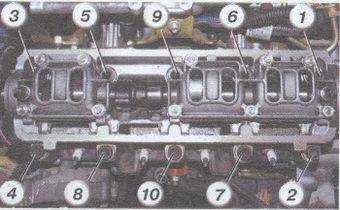

24. Ослабьте затяжку десяти болтов крепления головки блока в указанном порядке, затем окончательно выверните болты крепления головки блока цилиндров и выньте болты вместе с шайбами.
25. Слегка приподнимите головку блока цилиндров, сдвиньте головку блока так, чтобы конец распредвала вышел из отверстия в задней крышке ремня привода, и снимите головку блока цилиндров.
