Замок зажигания в автомобиле Лада Гранта выполняет функцию подачи и прерывания питания электропотребителей при различных режимах эксплуатации автомобиля. Фактически замок зажигания является одним из главных распределителей питания во всем автомобиле. Выключатель (замок) зажигания Лада Гранта с механическим запорным устройством, антенным блоком иммобилизатора, датчиком положения ключа и электрической контактной группой закреплен на корпусе рулевой колонки за рулевым колесом. Электрическая контактная группа выключателя и запорное устройство связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания. Вам потребуются: молоток, зубило, отвертка с плоским лезвием.

Вчера приключилась беда с замком зажигания. Выглядело это так: поворачиваешь ключ в положение 2 и он не возвращается назад (не пружинит), вся приборка тухнет и через 2 секунды загорается и запускается двигатель. Хорошенько подумав, что такую важную деталь как замок зажигания перебирать не стоит, а надо взять новый замок. Да и ключ был один, а с новым 2 идут. Короче купил новый замок зажигания. Всех кто менял знают, что замок просто так не открутишь и крепится он на срывных болтах. До замены замка я не знал что у меня там стоит, а вдруг кто-то до меня менял его и заменил срывные болты на другие. Заехал в магазин и купил новые срывные болты на всякий случай! Но добравшись до замка я увидел болты без шляпок, во косяк блин((((. Вооружившись зубилом и молотком мне удалось сдвинуть и открутить рукой 2 болта с одной стороны и варварским способом погнув планку снять старый замок, ведь он мне больше не нужен был. После начал прикручивать новый замок и тут меня ждал сюрприз, срывные болты не тееее(((((. Отличие от которые стояли в том, что резьба идет по всему болту, а там нет. И в результате до конца замок не крепится! Очень разозлился такой ситуацией (все разобрано и в магазин не доедешь за обменом или возвратом). Благо менял рядом с гаражом и нашел обычные болты на 10. Но их просто так не закрутишь, на ответной части замка мешают буртики и головку на болт не одеть! Было принято решение молотком разогнуть буртики ответной части. Операция прошла успешно и болты были успешно закручены на свое место)))) Также после снятия кожуха рулевой колонки решил его зашумить самоклеящимся поролоном, т.к. шумовиброизоляцией он был уже обклеян.Ниже выкладываю фоторепортаж о проделанной работе.

Всем спасибо кто дочитал и оценил проделанную работу. Подписавшимся отдельное спасибо и взаимность гарантируется))))

04:24

03:31

05:41

05:02

02:29

03:36

04:43

Ваше оборудование подлежит периодической замене или обслуживанию, но при этом находится в открытом общедоступном месте?

Неразборный антивандальный крепеж

Есть два основных способа добиться того, чтобы крепеж стал неразборным:

Используется отрыв монтажного элемента

Отрыв монтажного элемента происходит при достижении нужного момента затяжки, после чего откручивать уже будет просто не за что.

Применяются отрывные гайки (их ещё называют гайки срывные и срывные болты (они же отрывные винты, или болты с отрывной головкой). И те и другие представлены в нашем ассортименте:

Закрутить его можно, а вот открутить уже не получится – отвертка или головка будут выскакивать или проворачиваться. В нашем ассортименте это винты и саморезы с полукруглыми и потайными шляпками с односторонним щлицем One Way .

Разборный антивандальный крепеж

Главный принцип – максимально усложнить либо сам шлиц, либо доступ к нему, чтобы стандартный типовой инструмент не подошел для откручивания или демонтажа.

Вариантов таких шлицов создано уже достаточно много, периодически появляются новые.

Мы предлагаем наиболее популярные антивандальные винты и саморезы TORX TR , а также биты к ним.

Для закрытия шлица могут использоваться различные типы заглушек. Вот такой, например, шарик для шлицев HEX и TORX:

Где пригодится антивандальный крепеж?

Часто его используют на улице, поэтому именно нержавеющий антивандальный винт или саморез идеально подходят для таких мест эксплуатации.

Вот далеко не полный список мест, где еще применяют антивандальный крепеж:

• внутреннее оформление лифтов
• домофоны
• таблички и указатели на стенах домов
• детские площадки
• бытовая техника
• съемные секции заборов и ограждений
• автомобильные номера
• рекламные конструкции

Нержавеющий антивандальный крепеж в ЦКИ – это удобство монтажа, всегда отличный внешний вид и сохранность оборудования.

Как элементарно и быстро установить замок и другие элементы системы зажигания на Газели?

Принцип работы системы зажигания Газели

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

• накопление низковольтного заряда;
• преобразование его в высоковольтный;
• распределение импульса по соответствующим свечам в определенном порядке;
• создание искры на электродах свечей;
• возгорание горючей смеси.

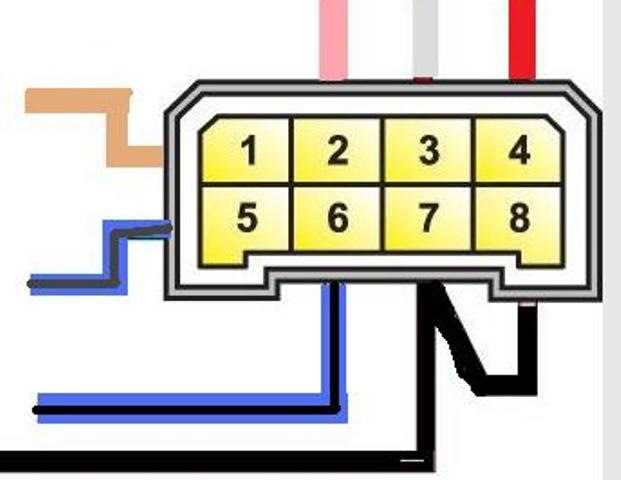

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

• сначала смесь воспламеняется в первом цилиндре;
• затем икра подается на третий;
• после этого — на четвертый цилиндр;
• последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

• модуль зажигания, включающий в себя несколько катушек;
• коммутаторное устройство;
• распределительный механизм;
• свечи;
• свечные наконечники;
• элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена и ремонт замка

Если при попытке включения ключа в замке ничего не происходит, то есть двигатель не запускается, возможно, проблема кроется в плохом соединении контактов. Такой замок можно попытаться отремонтировать, если это не поможет, то устройство придется менять (автор видео — Сергей Вишняков).

Замена контактной группы

Такая задача выполняется следующим образом:

1. Сначала нужно отключить аккумуляторную батарею, для этого сбросьте с нее отрицательную клемму. Далее производится демонтаж защитной накладки рулевой колонки. Используя отвертку с плоским наконечником, вам нужно будет выкрутить два болта, которые крепят этот кожух.
2. Сделав это, можно демонтировать верхнюю часть накладки.
3. Далее, рулевая колонка переводится в крайнее верхнее положение. Вам нужно будет немного отклонить верхнюю часть накладки на себя, пока креплений этой части кожуха не выйдет из прорези.
4. Затем производится демонтаж накладки, ее необходимо сместить вверх.
5. При помощи отвертки с плоским наконечником вам нужно будет выкрутить два болтика, который фиксируют контактную часть замка. Затем контактная составляющая извлекается и меняется на новую, дальнейшая сборка производится в обратной последовательности.

Меняем замок

Чтобы полностью поменять замок, сделайте следующее:

1. Как и в предыдущем случае, сначала нужно демонтировать защитный кожух.
2. Хомут демонтировать не удастся, поскольку штатные гайки не имеют граней, поэтому его нужно разрезать, к примеру, болгаркой. Будьте осторожны, чтобы не повредить трубу рулевой колонки.
3. Далее, нужно будет отключить рулевую колонку — это делается для того, чтобы дальнейшая процедура замены была более удобной. Сначала выкручивается длинный винт, соединенный с регулятором высоты рулевого колеса. Сам руль после этого следует поднять вверх, это позволит открутить еще один болт, для этого используется гаечный ключ на 12. При извлечении винта необходимо будет запомнить положение фигурной скобы, она расположена рядом с его шляпкой.
4. Следующим этапом будет демонтаж старого зажигания.
5. Теперь возьмите новую скобу и проделайте прорези в ее боковинах, где будут расположены шляпки стягивающих винтов. Прорези обязательно нужны, поскольку они позволят без проблем затянуть четыре стягивающих винта. В том случае, если прорези будут отсутствовать, это приведет к тому, что головки на трещетке упрется в грани, так что надежно зафиксировать устройство не получится.
6. Далее, устройство ставится в посадочное место, закручиваются четыре винта, их затянуть нужно по максимуму. Две гайки на 12, которые вы открутили ранее, полностью затягивать не нужно, поскольку это приведет к тому, что вы не сможете отрегулировать положение рулевого колеса. Соберите всю конструкцию и опробуйте работу установленного замка.

Загрузка …

Видео «Особенности подключения замка зажигания в Газели»

Что следует учесть при подключении контактов замка — смотрите на видео ниже (автор — канал Будни Газелиста).

avtozam.com

Лада Гранта › Бортжурнал › Замена замка зажигания

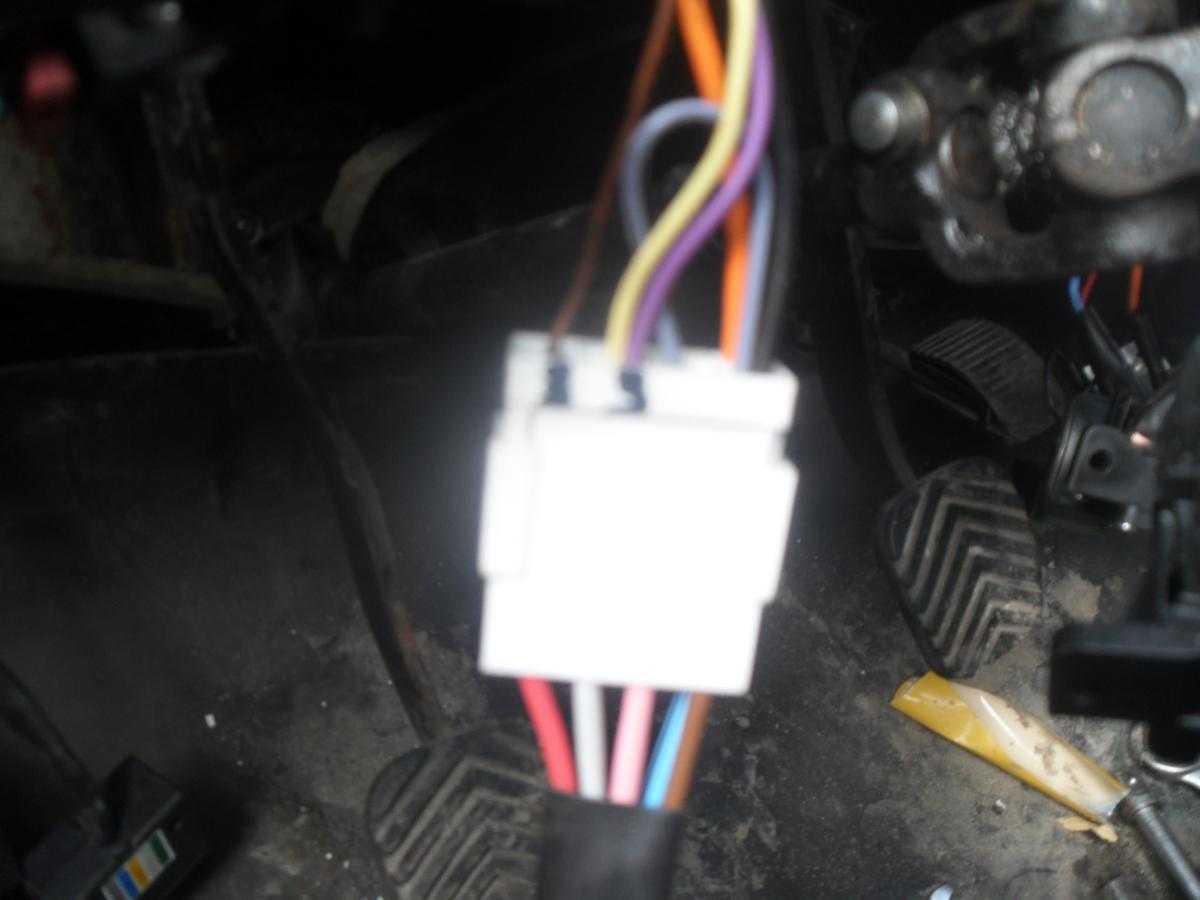

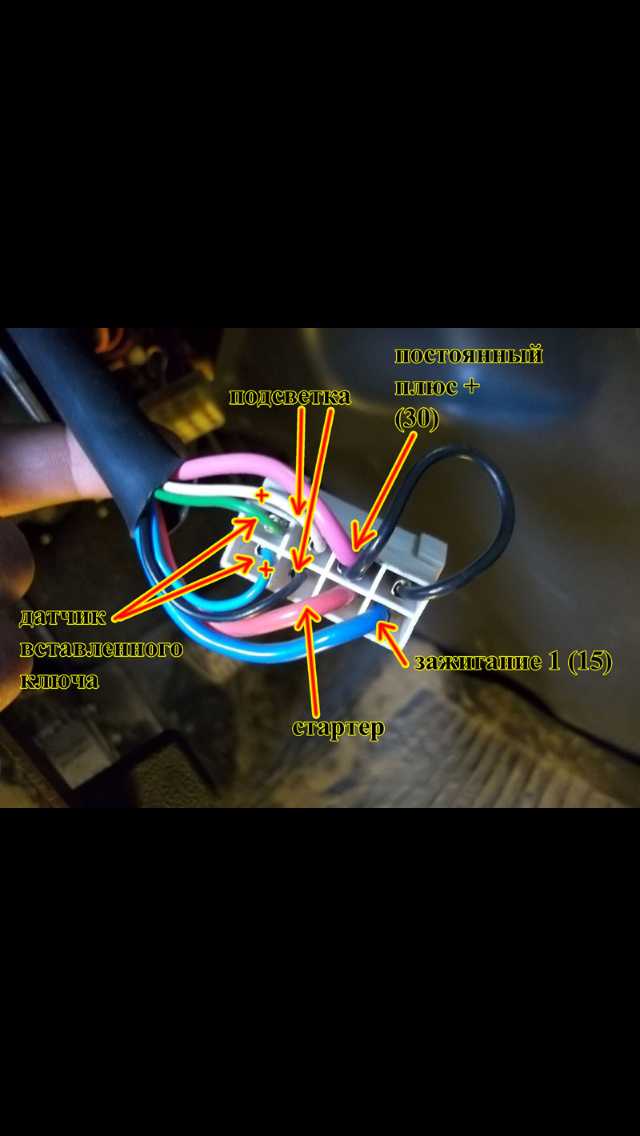

Поменял замок зажигания, поставил неоригинал, впринципе ничего сложного нет, разве только открутить 4 болта (с гладкой шляпкой)

Ещё прикольно было разматывать врезку проводов для автозапуска от официального дилера, далее скрутки были убраны, и всё было сделано на медные втулки для обжима (фото куда-то делось(*)

Думаю не нужно открывать америку и рассказывать как снимаются обшивки и сам замок) инфы и так полно) не буду засерать)

Сейчас буду тестировать, если снова будет такая же проблема с запуском, буду копать дальше) Уже много кто говорил что проблема уходит после замены замка) Всем спасибо, и удачи на дорогах)

Цена вопроса: 500 ₽ Пробег: 99 500 км

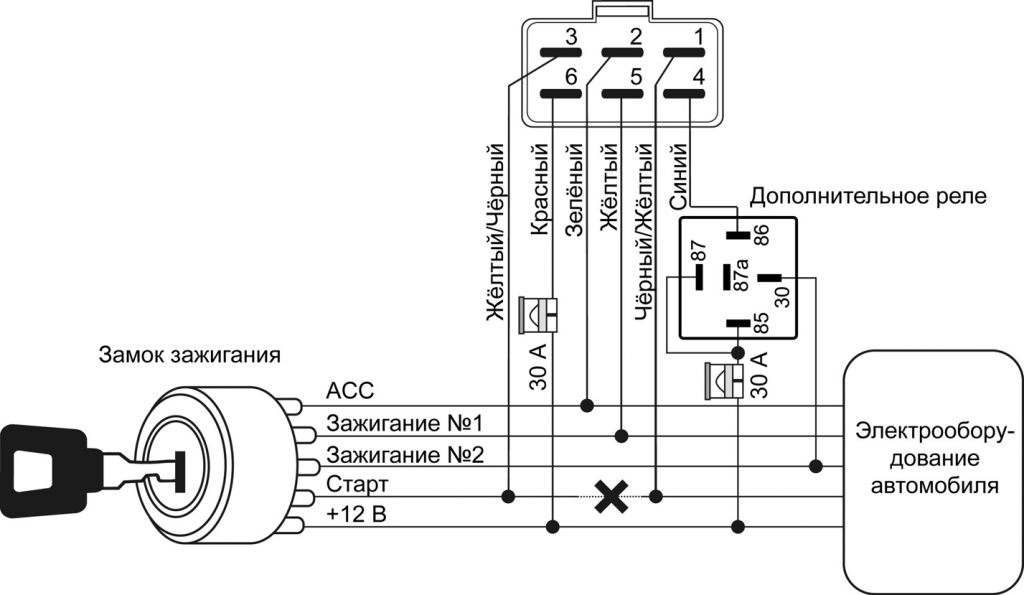

Схема замка зажигания газель 5 контактов

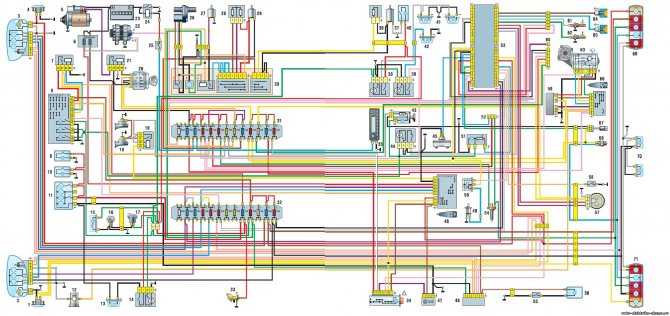

Схема электрооборудования автомобиля Газель

Схема электрооборудования автомобилей Газель с двигателями УМЗ-4216, ЗМЗ-40522: 1- левый боковой указа­тель поворота; 2 – левая блок-фара; 3 – правая блок-фара; 4 – правый боковой указатель поворота; 5 – стар­тер; 6 – блок предохранителей (в моторном отсеке); 7 – реле блок-фар; 8 – центральный переключатель освещения; 9, 10 – плафоны освещения грузового салона (для автофургонов); 11 – плафон освещения передней части кабины; 12 – электродвигатель стеклоомывателя; 13 – плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 14 – выключатель пла­фон освещения задней части кабины (для автомобилей с двумя рядами сидений); 15 – плафон платформы (ГАЗ-3302,-33021,-33027); 16 – выключатель зуммера (ГАЗ-3302,-33021,-33027); 17 – зуммер сигнала водителю (ГАЗ-3302,-33021,-33027); 18 – звуко­вые сигналы; 19 – реле звуковых сигналов; 20 – выключатель зажигания; 21 – реле стартера; 22 – генератор; 23 – аккумуляторная батарея; 24 – выключатель аккумуляторной батареи; 25 – кнопка дистанционного выключателя аккумуляторной батареи; 26 – электропривод крана отопителя; 27 – электронасос дополнительного отопителя; 28 – резистор электровентилятора отопителя; 29 – электродвигатель вентилятора отопителя; 30 – панель управления отоплением и вентиляцией (1 – выключатель крана отопителя; 2 – лампа подсветки панели управления отоплением и вентиляцией; 3 – реле; 4 – выключатель элетровентилятора основного отопите­ля; 5 – выключатель электровенитилятора и электронасоса дополнительного отопителя); 31 – верхний блок предохранителей (в салоне); 32 – нижний блок предохранителей (в салоне); 33 – подкапотная лампа; 34 – выключатель аварийной световой сигнализации; 35 – радиоприемник; 36 – резистор электродвигателя дополнительного отопителя; 37 – электродвигатель дополнительного отопителя; 38 – выключатель плафонов освещения салона (правая сторона); 39 – выключатель плафона освещения салона (левая сторона); 40 – плафон освещения подножки (для автобусов); 41 – плафоны освещения салона (правая сторона); 42 – плафон освещения салона (ле­вая сторона); 43 – прикуриватель; 44 – выключатель проверки исправности сигнализаторов; 45 – датчик аварийного падения уровня тормозной жидкости; 46 – правый подрулевой переключатель (переключатель указателей поворота и света фар); 47 – реле указателей поворота; 48 – переключатель электрокорректоров фар; 49 – выключатель сигнализатора стояночного тормоза; 50 – реле-прерыватель сигнализатора стояночного тормоза; 51 – регулятор освещения комбинации приборов; 52 – разъем (колодка проводов) для подсоедине­ния системы АБС; 53 – комбинация приборов; 54 – выключатель сигнала торможения; 55 – выключатель плафона освещения вещево­го ящика; 56 – плафон освещения вещевого ящика; 57 – топливный модуль; 58 – выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4?4); 59 – реле управления стеклоочистителем; 60 – колодки системы управления двигателем; 61 – датчик указателя температуры охлаждающей жидкости; 62 – датчик сигнализатора перегрева охлаждающей жидкости; 63 – стекло­очиститель; 64 – датчик указателя давления масла; 65 – датчик сигнализатора аварийного давления масла; 66 – правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя); 67 – датчик скорости; 68 – выключатель ламп света заднего хода; 69 – задний фонарь (правый); 70 – фонари освещения номерного знака; 71 – задний фонарь (левый)

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

• Замену замка полностью
• Замену личинки замка
• Замену контактной группы.

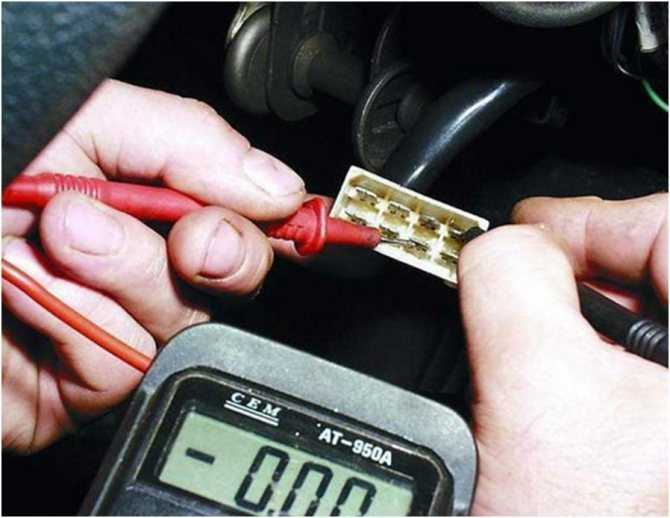

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Виды замков зажигания ГАЗель

Стационарные замки зажигания – это самые распространенные замки, которые устанавливаются на большинстве автомобилей ГАЗель. Они обеспечивают хорошую надежность и долговечность. В таких замках пин-код вставляется в отверстие ключа, а диаметр ключа соответствует размеру отверстия.

С электронными замками зажигания можно встретиться на более новых моделях ГАЗели (большинство 2705 и 2705БИЗНЕС). Такой замок работает по принципу бесключевого доступа (кнопки на ключе) и может быть синхронизирован с другими автомобильными системами.

Усиленные замки зажигания могут быть установлены на такси ГАЗелей и на автомобили, занимающиеся доставкой грузов. Их основное отличие – значительно большая надежность. Такой замок может устойчиво работать даже при сильных вибрациях и ударах.

Антивандальные замки зажигания используются в условиях повышенной угонной опасности. Надежность их обеспечивается прочной металлической защитной оболочкой, которая не даёт взломщикам с помощью отвёртки повредить механизм замка. Такие замки устанавливают на коммерческих ГАЗелях и на автомобилях, которые ценятся из-за уникальности (раритетных).

Механические замки

Механические замки используются для блокировки зажигания и механизма запуска двигателя. Они являются наиболее распространенными типами замков зажигания в автомобилях.

Эти замки используют металлический ключ, который вставляется в личинку замка и поворачивается для запуска автомобиля. Для того чтобы открыть замок, требуется точно знать сочетание ключа и личинки.

Механические замки зажигания могут иметь различные системы изготовления ключей и личинок, что делает проникновение в автомобиль без ключа крайне сложным заданием для посторонних.

Замена механического замка зажигания может быть необходима при потере или повреждении ключа, а также при обнаружении неисправностей замка. Обычно для замены замка необходимы ключи и соответствующий инструмент для демонтажа механизма.

Конечно же, при замене замка зажигания необходимо следить за соответствием требованиям именно для вашего автомобиля. Несоответствие заменяемых узлов и деталей может привести к неисправности и дополнительным проблемам.

Электронные замки

Электронные замки используются в многих автомобилях последнего поколения. В отличие от механических замков, электронный замок имеет главный элемент управления, который подключен к целой системе автомобиля.

Основной принцип работы электронного замка заключается в использовании кодов и их проверки. То есть, автомобиль просто не запустится, если вы не введете правильный код. Кроме этого, электронный замок может иметь такие функции, как регулирование времени запуска автомобиля, возможность запускаться при определенных уровнях заряда батарейки и прочие функции.

• Преимущества электронных замков:
  • Удобство использования
  • Повышенная безопасность
  • Возможность регулирования функций
  • Возможность интеграции с другими системами автомобиля

Но при всем этом, у электронных замков есть свои недостатки. Одним из них является то, что если вы забудете код, то не сможете запустить автомобиль. Кроме того, если электронный замок выйдет из строя, его замена может стоить дороже, чем замена механического замка.

Электронные замки зависят от правильной работы целой системы автомобиля, поэтому если вы заметили, что замок начал вести себя необычно, обращайтесь к специалистам для диагностики и ремонта.

Как открутить болт с сорванными гранями в труднодоступном месте на машине

Ситуация сложная, решение принимается на месте после анализа проблемы. С учетом особенностей размещения и назначения метиза выбирается одно из следующих решений.

1. Для облегчения доступа демонтируются все расположенные рядом детали и узлы. Потребуется дополнительное время, но зато расширяется выбор оптимального способа выкручивания.
2. Срезается шляпка болта или гайка шпильки, снимается прикрученная деталь и улучшается доступ. Затем рекомендуется применить один из вышеописанных методов для удаления резьбовой части. В труднодоступных местах работать болгаркой невозможно, придется пилить кусочком ножовочного полотна. Использовать следует только новое, за счет этого существенно облегчается и ускоряется процесс.
3. Намочить соединение WD, можно пользоваться тормозной жидкостью. Не спешить с откручиванием, процесс следует повторить несколько раз и подождать около двадцати минут.
4. Пользоваться специальными ключами и головками, подробно эти инструменты, рекомендации по использованию и описание принципа действия уже имеются в этой статье.

Самый важный совет – не спешить и не паниковать. Из всех ситуаций можно найти правильный выход.

Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера Lada Granta

Инструменты:

• Ключ трещоточный
• Головка на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская малая
• Вороток под торцевую насадку
• Насадка на вороток на 8 мм
• Насадка на вороток на 24 мм
• Зубило с молотком или электродрель
• Длинногубцы

Детали и расходники:

• Наждачная бумага (мелкозернистая)
• Возвратная пружина (при необходимости)
• Микровыключатель (при необходимости)
• Контактная пластина на световоде (при необходимости)
• Контактная группа замка зажигания (при необходимости)
• Болт со срывной головкой М6 — 4 шт.

Примечания:

Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.

Снятие замка зажигания

2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.

Примечание:

Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.

3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.

4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.

5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.

6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.

Болт со срывной головкой:

1 – резьбовая часть;

2 – круглая головка;

3 – срывная головка под ключ.

7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.

Разборка и сборка замка зажигания

1. Отверните три винта крепления кронштейна к корпусу выключателя.

2. Снимите кронштейн с корпуса.

3. Достаньте привод микровыключателя замка зажигания.

4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.

Примечание:

Для замены микровыключателя необходимо отпаять от его контактов провода.

5. Отсоедините колодку проводов от патрона лампы подсветки.

6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.

7. Затем отстегните две защелки с другой стороны.

8. Снимите пластмассовую крышку с корпуса выключателя.

9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.

10. Достаньте контактную группу и световод из крышки.

11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.

12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

Технические моменты зимней эксплуатации

Самый очевидный и актуальный вопрос после холодной ночи под открытым небом – запуск двигателя. В этом отношении автомобиль Газель даже со своим архаичным двигателем ЗМЗ-402 даст фору более современным транспортным средствам с электронными системами даже при -30°С.

Но при условии, что:

1. свечи отрегулированы и исправны;
2. высоковольтные провода не имеют трещин;
3. система зажигания и карбюратор правильно отрегулированы;
4. в цилиндрах 402-го нормальная компрессия;
5. полностью заряжен аккумулятор.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев. А вот о том, как сделать пуск более простым и щадящим для авто и пойдет речь дальше.

Топливовоздушная смесь

Первое, о чем следует помнить, это о том, что подготовленная карбюратором топливовоздушная смесь на холодном двигателе отличается низкой испаряемостью. По сути – бензин в камере сгорания ведет себя как жидкость, а не как пары бензина и воздуха, тем самым затрудняя начало воспламенения.

На фото – сгорание топлива на прогретом авто (а), и на не прогретом (б)

Когда двигатель проработает какое-то время, то:

• бензин, попадая в карбюратор, нагреется за счет тепла работающего ДВС;
• в камеру сгорания попадет легко воспламеняемая топливовоздушная смесь;
• двигатель станет устойчиво работать.

О том, как это сделать, и как устроена принципиальная схема электропроводки Газель, подробно расписано в наших других публикациях.

Воспламенение топлива

Для того чтобы поджечь в цилиндре «холодный бензин», нужна не просто искра на электродах свечи, а мощный электрический разряд. Штатная система зажигания на 402-й Газели вполне способна обеспечить такие параметры, поскольку это предусмотрено конструкционно.

Классическая система зажигания ЗМЗ 402

Система зажигания на двигателе ЗМЗ 402 состоит из:

1. коммутатора;
2. катушки зажигания;
3. трамблера;
4. свечей;
5. высоковольтных проводов.

Именно от их технического состояния и будет зависеть работа двигателя в условиях холодного времени года.

Диагностика и ремонт

Если сломался замок зажигания и ключ не поворачивается, можно попытаться произвести ремонт узла без замены. Разумеется, если это возможно (автор видео — канал Автоэлектрика ВЧ).

https://youtube.com/watch?v=iESAe5E0tv0

Решение проблемы без замены

В первую очередь, следует произвести диагностику состояния узла, для этого вам потребуется мультиметр. Снятие замка зажигания — процедура индивидуальная для каждого авто.

Перед тем, как снять замок зажигания, необходимо ознакомиться с техническими особенностями этого узла конкретно в вашей машине, чтобы не допустить возможных проблем при ремонте:

1. Сначала необходимо выровнять руль и отключить АКБ, при этом ключ в ЗЗ поворачивается в положение 0.
2. Под рулем расположены несколько болтов, которые фиксируют декоративную накладку рулевой колонки.
3. Далее, откручиваются болты фиксации ЗЗ, после чего ключ должен остаться в установленном положении. В зависимости от транспортного средства, болтов фиксации может быть больше, да и в целом система крепления может быть другой. В любом случае, вам необходимо демонтировать ЗЗ и отключить от него все провода. При отключении проводов их необходимо пометить, чтобы впоследствии при установке не возникло проблем с монтажом.
4. После этого, когда колодки проводов будут отсоединены, используя тестер, нужно будет произвести диагностику исправности замыкания выводов в колодке.
5. Что касается ремонта, то после выполненных действий производится разборка замка зажигания. Сломаться устройство может по разным причинам, но поиск неисправностей всегда одинаковый. Для замены вышедших из строя элементов конструкцию необходимо разобрать, для этого отсоединяется одна из составных частей корпуса. Сделав это, вы сможете увидеть вышедшие из строя компоненты системы и произвести их ремонт или замену. При сборке нельзя забывать о смазке — смазывать нужно все движущиеся компоненты системы.

Замена

Замена замка зажигания осуществляется таким же образом — сначала узел снимается, затем устанавливается новый.

Как поменять замок зажигания своими силами:

1. После демонтажа новое устройство надо поставить вместо старого. Если вы промаркировали проводки, то проблем при монтаже не возникнет.
2. На клеммном жгуте должны быть отмечены обозначения, благодаря которым можно будет правильно подключить колодку даже в том случае, если вы ее не промаркировали.
3. После того, как все кабеля будут подключены к соответствующим разъемам, ЗЗ можно установить на место. В монтаже в целом ничего сложного нет — вы просто повторите все действия, которые делали при снятии, только в обратном порядке. ЗЗ монтируется в место установки до упора, пока не раздастся характерный щелчок, после чего можно закрутить болты фиксации. Далее, на место ставится декоративная накладка рулевой колонки, состоящая из двух кожухов. На этом ремонт можно считать завершенным, вам остается только проверить работоспособность ЗЗ.

Для ЗЗ, багажника и дверей, как правило, применяется один ключ. Все потому, что во всех замках используются одинаковые личинки. Так что, если производится замена замка зажигания, то для того, чтобы ключ работал с багажником и дверьми, в них также придется менять личинки. Поэтому ремонт устройства всегда более предпочтительный, чем его замена. Соответственно, если вы поменяете только ЗЗ, то новый ключ сможет работать в паре именно с ним, а для открытия водительской двери и багажника придется использовать старый ключ.
