Как выставить зажигание на 406 двигателе и установка меток

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года – 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева направо).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Проверка свечей своими руками

В соответствии с электросхемой моторов 405, 406 и 409, свечи используются для передачи искры от распределительного устройства в цилиндры двигателя. Если работа СЗ нарушается, это может повлиять на качество работы мотора в целом.

Для проверки устройств вам потребуется помощник:

От первой СЗ нужно отключить .
С помощью ключа изделие выкручивается из посадочного места.
Один конец устройства со стороны электрода следует поднести к двигателю или металлу на кузове авто, расстояние между электродом и массой должно составить около 1-2 мм.
Затем помощник крутит стартер, пытаясь завести двигатель. Если в момент прокручивания между электродом и кузовом проскочила искра, это говорит о том, что изделие работоспособное. Таим же образом нужно проверить каждую СЗ. Учтите, что проблемы с подачей искры также могут быть обусловлены неправильной работой распределителя, а также повреждением высоковольтных проводов.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

Впуск топливной смеси в камеру сгорания.
Такт сжатия.
Рабочий ход поршня — перемещение из верхней мертвой точки вниз.
Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам — это обеспечивает синхронность работы всех механизмов. позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Тюнинг двигателя ВолгаГазель ЗМЗ-406

Форсирование ЗМЗ 406

1-ый вариант роста мощности мотора, по традиции, атмосферный, а означает ставить будем валы. Начнем со впуска, ставим забор прохладного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеры сгорания, увеличиваем поперечник каналов, шлифуем, ставим надлежащие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от Бмв), валы (к примеру ОКБ Движок 38/38). Крутить штатную, тракторную поршневую нет смысла, потому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выброс на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе приблизительно до 200 л.с. а нрав мотора получит ярко-выраженный спортивный колер.

ЗМЗ-406 Турбо. Компрессор

Если же 200 л.с. вам детские забавы и охото реального огня, тогда наддув это ваш путь. Чтобы мотор нормально переносил высочайшее давление, мы поставим усиленную кованую поршневую группу под низкую СЖ

8, в остальном конфигурация подобна атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выброс 76мм, ДАДДТВ, настройка на Январе. На выходе имеем около 300-350 л.с. Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким макаром можно выдуть 400 и поболее л.с. Что касается компрессора, все аналогично турбированию, но заместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (к примеру Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.

РЕЙТИНГ Мотора: 3

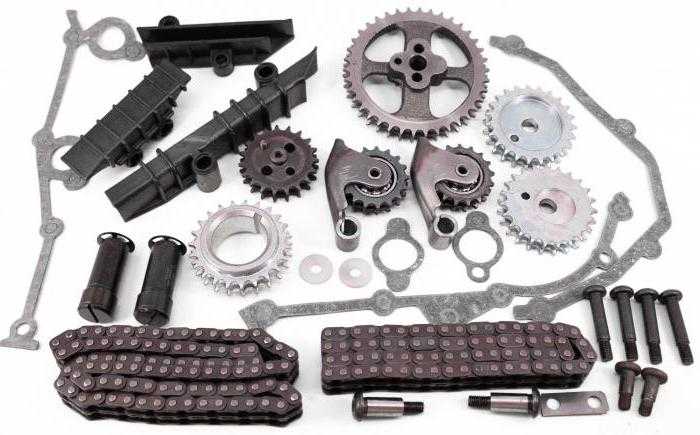

Где расположена цепь?

На моторах ЗМЗ-406 метки находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Солекс 21073

Одно время было модным устанавливать на «Газель» ДААЗовский карбюратор «Солекс 21073». Карбюратор продавали в автомагазинах даже с переходником в комплекте под ГАЗовский воздушный фильтр, первоначально он предназначался для установки на «Волгу» с мотором ЗМЗ 402. Но мода эта, однако, достаточно быстро прошла. Призванный экономить топливо, «Солекс» быстро засорялся.

Вместо экономии «жрал» топлива еще больше, чем К151Д, при этом машина нормально ехать не хотела. Типичной проблемой в модели «карба» 21073 было засорение жиклера холостого хода на электромагнитном клапане, и при его загрязнении мотор вообще отказывался работать на холостых оборотах – постоянно глох и не развивал мощности.

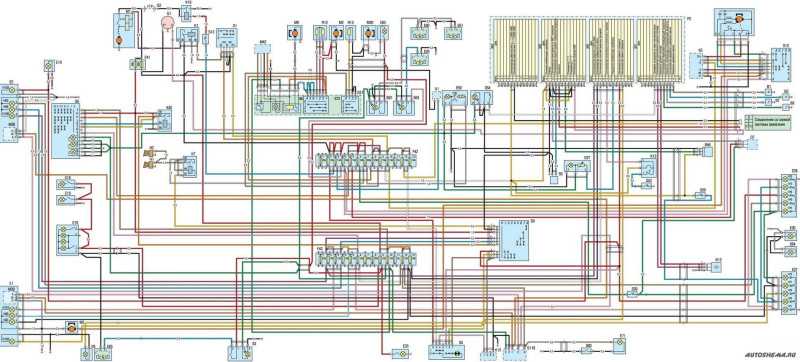

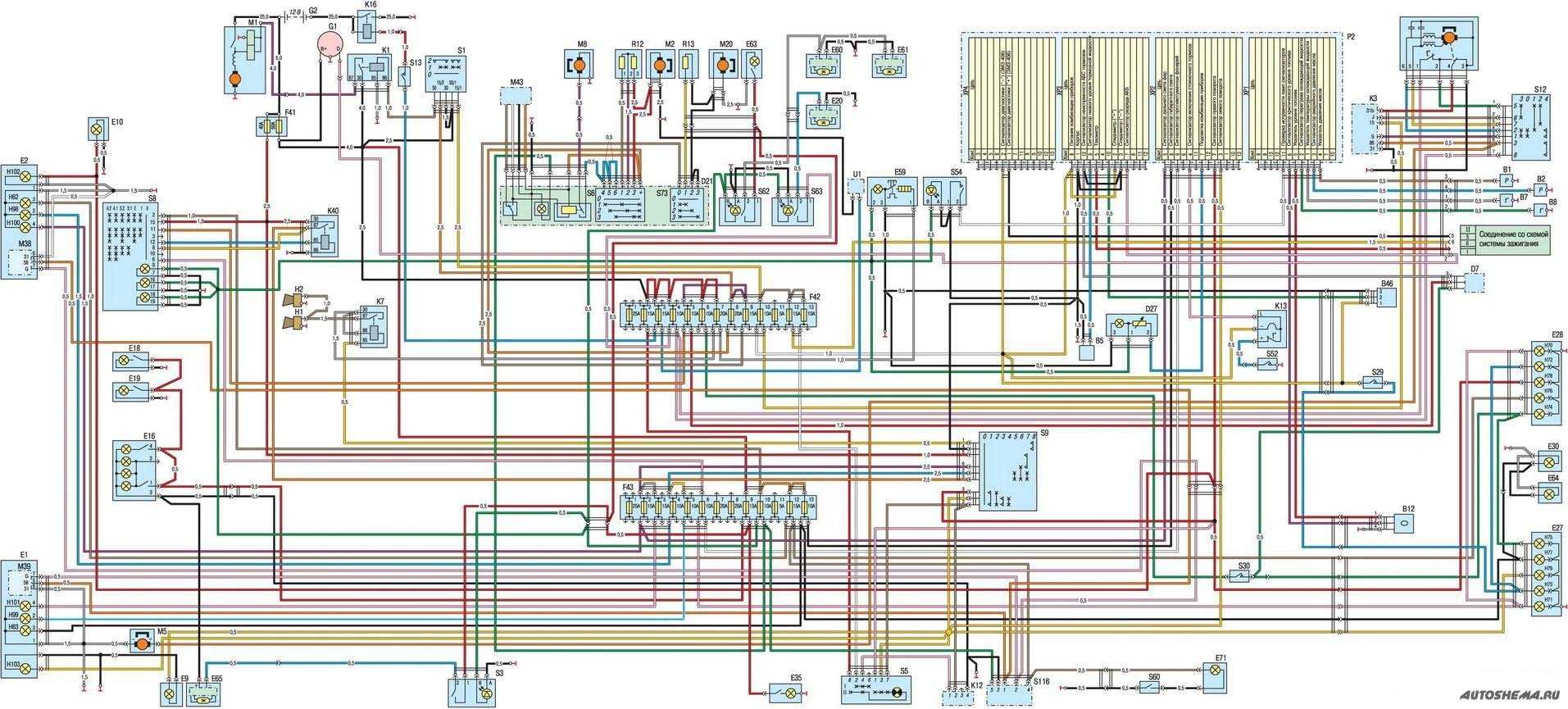

Схема электропроводки Газель 406: особенности устройства

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

Соответственно, что собираясь заменить двигатель на Газели, владельцы отдают предпочтение более современному инжекторному мотору, например ЗМЗ-4061 или ЗМЗ-4063 .

Как правило, капитального ремонта требуют автомобили Газель, выпущенные до 2001 года, и имевшие карбюраторные версии силовых агрегатов.

Тогда часто устанавливался 402 мотор, а схема проводки Газель на мотор 406, который появился в производственной программе автозавода в 1998 году, имела свои конструктивные особенности, не совместимые с разными типами двигателей.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения

Старайтесь своевременно производить следите за ее состоянием. Периодичность проведения обслуживания — не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Гори ясно! — журнал За рулем

АВТОКЛУБ

ДИАГНОСТИКА: СИСТЕМА ЗАЖИГАНИЯ ЗМЗ-406

ГОРИ ЯСНО!

ГЕННАДИЙ ЕМЕЛЬКИН

Вы наверняка знаете, что для работы двигателя необходимо обеспечить не только хорошее наполнение цилиндров смесью воздуха и топлива, но и правильно эту смесь воспламенять. Разбираясь с условиями пуска двигателя ЗМЗ-406, в предыдущих номерах журнала мы уже проверили электрические цепи бензонасоса и форсунок, измерили давление топлива, убедились в том, что оно исправно подается в цилиндры. Значит, отказ мотора запуститься, скорее всего, связан с неполадками в зажигании. Какими именно?

Чтобы контроллер подавал управляющие команды форсункам и катушкам зажигания, сам он должен получать сигналы с датчика положения коленчатого вала. В исправности этого датчика мы уже убедились, когда проверяли, срабатывает ли форсунка (фото 1). Если это так, то имеет смысл сразу оценить работоспособность высоковольтной части системы зажигания – это самое простое.

Вынув свечной наконечник одного из цилиндров, вставляем в него пробник и зажимом соединяем с болтом клапанной крышки (фото 2). Можно вместо пробника воспользоваться исправной свечой, корпус которой любым способом (например, проводом) соединили с «массой». Включаем стартер. Нет искры? Вот теперь будем проверять низковольтные цепи. К каждой катушке зажигания идут два провода. На колодке розового при включенном зажигании должен быть «плюс» 12 В (фото 3).

Если его нет (лампочка пробника не горит), проверяем предохранитель на 15 А – пятый справа (фото 4, стрелка). Если этот участок цепи исправен, а «плюс» на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу – например, в замке зажигания. Нередко виновницей неприятностей оказывается установленная на машине система сигнализации, самопроизвольно разорвавшая цепь.

Ну а если напряжение на колодку розового провода поступает, а катушка зажигания не работает, то не в порядке она сама. Здесь не забудем, что каждая обслуживает только два цилиндра, так что при отказе одной из катушек другая позволяет двигателю работать на двух оставшихся цилиндрах.

Кстати, как их проверить? Разъем с розовым проводом подключим к катушке, а другой отсоединим. Если первичная обмотка цела, то при включенном зажигании на освободившемся выводе должен появиться «плюс» (фото 5). Нет? Катушка неисправна, ее придется заменить. Бывает, что первичная обмотка в порядке, а дефект – во вторичной. В этом случае высокого напряжения катушка все равно не выдает – необходима замена.

А теперь рассмотрим любопытную ситуацию: искра на свечах есть, топливо в цилиндры исправно подается, а мотор отчего-то не заводится! Это беда, в основном, начинающих «ремонтников»: если для чего-либо снимали клапанную крышку и отсоединяли от катушек провода, то почему бы при сборке не поразвлечься, перепутав их местами! Когда сигнал контроллера, адресованный катушке первого и четвертого цилиндров, приходит на катушку второго и третьего, мотор работать не может.

Случается, что катушки исправны, все провода на своих местах, а мотор не работает.

А теперь рассмотрим случай, когда нет ни сигналов на форсунках, ни искры на свечах, иначе говоря, первым под подозрение попадает датчик положения коленчатого вала. Как его проверить? Подключаем к контактам 1 и 2 его разъема мультиметр (фото 7), включаем режим измерения переменного напряжения, прокручиваем коленвал стартером.

Вполне возможно, что этот сигнал до контроллера и не доходит! Как это проверить?

Снова отключаем батарею, затем – колодку от контроллера. Теперь подключаем батарею, и можно проверять интересующую нас цепь. Прокручивая стартером коленвал, проверяем мультиметром напряжение на контактах 48 и 49 колодки. Нет напряжения – придется искать обрыв в цепи между колодкой и датчиком. Есть напряжение? Значит, неисправен сам контроллер.

Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Здесь те же три элемента: работа электробензонасоса, форсунок, зажигания.

Что нужно для переделки

Если модернизировать – то по полной, включая и инжектор, а для этого следует присмотреться к газо-баллонному оборудованию Digitronic. Данное ГБО хвалят многие, и оно может быть установлено на Газель.

Но есть один существенный нюанс — для оснащения машины Диджитроником нужен инжекторный двигатель, «заточенный» под нормы токсичности Евро-2.

Да и потом, переделки под инжектор на этом не закончатся, ведь понадобятся следующее узлы и детали:

Инжекторная проводка на Газель — 406 двигатель ее не имеет, не говоря уже про блок управления;
Система впуска, включая сам коллектор с рампой форсунок, датчик положения дроссельной заслонки, дроссельным патрубок, регулятор холостого хода и регулятор дополнительного воздуха, соединительные трубки и патрубки;

Инжекторные распредвалы. Данный пункт спорный, поскольку на автомобиле вполне можно оставить и карбюраторные. Основное отличие между ними – высота подъема, что сказывается на мощности;
Электробензонасос вместе с фильтром тонкой очистки топлива;
Датчик массового расхода воздуха с соединительными патрубками;
Корпус воздушного фильтра вместе с кронштейном;
Электрический вентилятор (но не обязательно).

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен. Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:

Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);
Отрегулировав качество, винт количества заворачиваем до получения оптимальных оборотов холостого хода (700-750 об/мин).

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
Установите успокоитель, но не спешите затягивать болты его крепления.
Смажьте чистым моторным маслом нижнюю часть цепи.
Наденьте цепь на шестерни — коленчатого вала и ведомую.
Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов — 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность — 110 л. с., а с инжектором — 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 — 0-вой класс, а змз 40621.10 — класс Евро — 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Диагностируем систему управления двигателей ЗМЗ-406, 405, 409

Светящийся на панели приборов контур двигателя — знак беды. Но этот же огонек освещает и путь к устранению неисправности. Бытует мнение, что определить и устранить неполадки в микропроцессорной системе управления работой двигателя под силу только специалисту с дорогостоящим диагностическим оборудованием. Но на то она и «Волга», чтобы, несмотря на электронную начинку, к ней можно было руки приложить. Задача облегчается тем, что в электронный блок управления встроена функция самодиагностики — это проверка цепей всех элементов, продолжающаяся непрерывно с момента включения зажигания и до его выключения. Обнаружив неисправность, которая то возникает, то пропадает, блок информирует водителя коротким включением сигнализатора. Если частота неисправности больше двух раз в минуту, то блок, согласно «зашитой» в его памяти программе, присваивает ей двух- или трехзначный код и запоминает его. Если поломка серьезная, требующая вмешательства извне, то лампа сигнализатора, вспыхнув, не погаснет. Итак, блок управления «засветил» неисправность, но как узнать, что именно случилось?

Меняя вышедшую из строя деталь, не пытайтесь силой сорвать ее с разъема. Предварительно шилом или тонкой отверткой поддеваем усики пружинной защелки и только после этого отключаем разъем (фото 3). Система самодиагностики не панацея, она только сравнивает получаемые от периферийных устройств сигналы с эталонными, хранящимися в ее памяти. А поэтому возможно, что какой-либо датчик, указанный бортовым компьютером как испорченный, окажется исправным, а неполадки вызваны окислившимися контактами его разъема или где-то перебитым проводом. Система не обнаружит и механических поломок. Как говорится, на самодиагностику надейся, но сам не плошай. Поэтому знать порядок проверки датчиков и других устройств системы отнюдь нелишне.

Подсоединив к выводам катушки датчика вольтметр, проносим жало отвертки вблизи его сердечника. Скачок напряжения на приборе подтвердит исправность датчика (фото 4).

На короткое время замыкаем контакты. Если напряжение подскочило (максимум — до 8 В), а платиновая нить разогрелась докрасна — датчик исправен (фото 8).

Исправный датчик должен реагировать на отвертку, поднесенную к его торцу, коротким включением светодиода (фото 10).

Подсоединяем к выводам датчика вольтметр. Неисправный датчик не откликается на постукивания скачками напряжения (фото 11). Лёгкое постукивание не нанесёт вреда датчику.

Измеряем сопротивление между выводами «1» и «2» , которое у исправного датчика составляет 2 кОм. Замеряем сопротивление на выводах «2» и «З» (фото 12). В закрытом положении дроссельной заслонки оно должно быть в пределах 0,7-1.38 кОм, а в открытом — 2.6 кОм.

Подводим напряжение от аккумуляторной батареи к выводам форсунки. Услышали отчетливый щелчок — форсунка открылась, нет — меняем полярность. Если опять не сработала — неисправна, придется ее заменить (фото 13).

Измеряем сопротивление низковольтной обмотки катушки зажигания, которое должно быть 0,4-0.5 Ом (фото 14). Определяя столь малые величины, необходимо учитывать внутреннее сопротивление омметра (обычно 0,3-0,4 Ом. В этом легко убедиться, замкнув щупы прибора). Сопротивление вторичной обмотки большое 5-7 кОм. Исправные высоковольтные провода первого и второго цилиндров покажут на приборе не более 1000 Ом, а третьего и четвертого — не более 900 Ом. Сопротивление наконечников не должно превосходить 5,6 кОм.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр. Рассмотрим на примере (смотрите фото)

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты.

Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

За короткий срок удалось реализовать:

Фары за 580 рублей;
Передний и задний бамперы за 700 рублей;
Выручили от сдачи в в чермет самой машины порядка 3600.
