Двигатели змз 406 на газель. схема 405 двигателя

Отечественные реалии

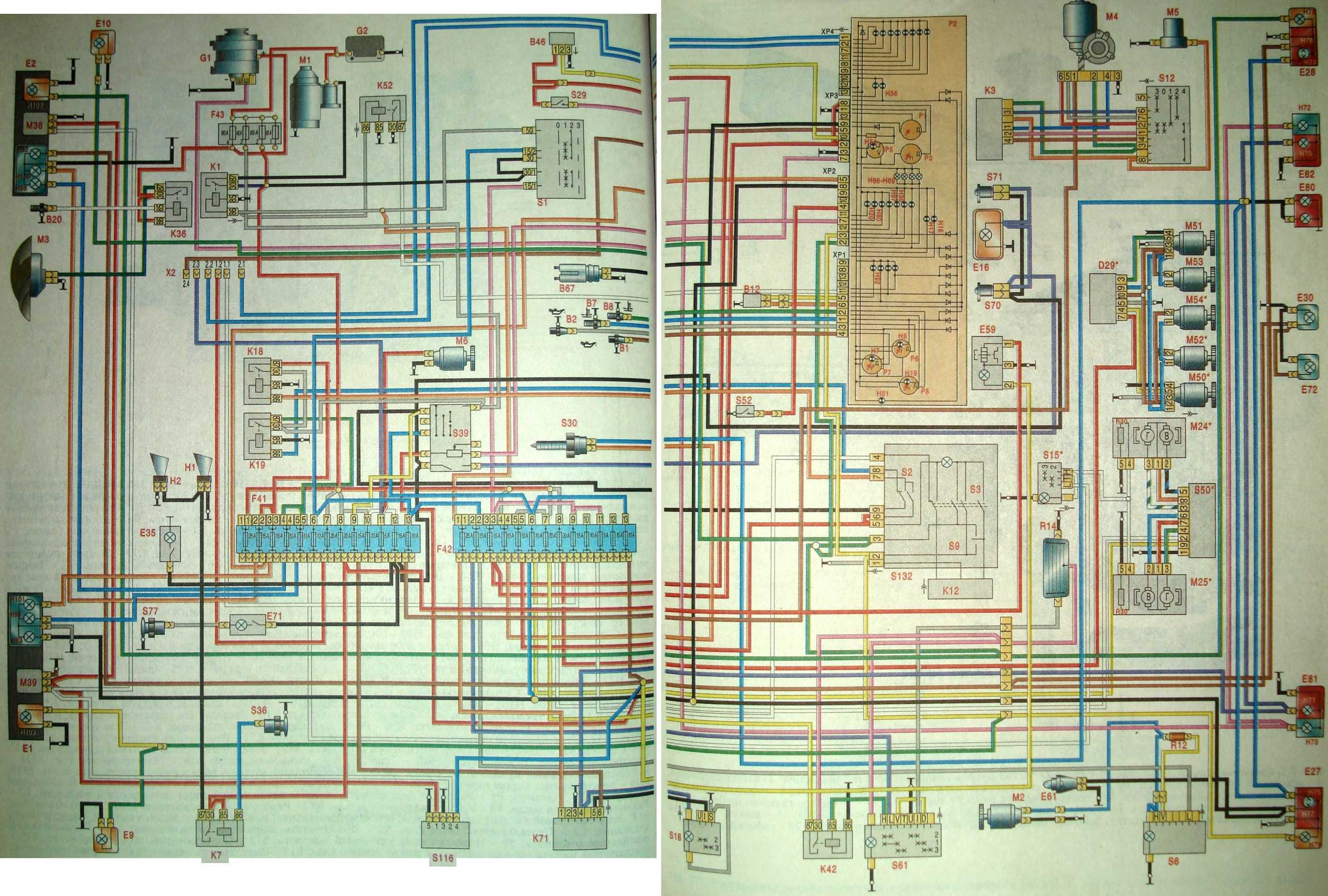

При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:

1. Климатические особенности проявляются в зимнее время, когда нагрузка на электропроводку Газели с 406 или другим двигателем существенно возрастает, особенно в периоды утреннего запуска силового агрегата;
2. Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года;
3. Другие неисправности (замыкания, отпаивание контактов, коррозия), вызванные низким качеством сборки.

Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей Газель до модели Бизнес, неизбежно затрагивало и систему схем электропроводки. Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.

Газель с двигателем, отвечающим нормативам ЕВРО-3

Автомобильные двигатели семейства ЗМЗ-406

Семейство ЗМЗ-406 представляет собой бензиновые автомобильные двигатели внутреннего сгорания, производства ОАО «Заволжский моторный завод».

Прототипы собирались с 1992 года, в серийном производстве c 1997.

Впервые применен впрыск топлива.

Данное семейство двигателей широко применялось на автомобилях Горьковского автозавода, таких как: «Волга»-3102 , 31029, 3110 и «ГАЗель». Флагман семейства — ЗМЗ-4062.10- 16-ти клапанный двигатель объемом 2,28 литра, способный развивать мощность до 150 л.с.

Двигатель ЗМЗ-4062.10 предназначен для установки на легковые автомобили среднего класса и микроавтобусы.

Двигатели ЗМЗ-4061.10, ЗМЗ-4063.10 предназначены для установки на грузовые автомобили малой грузоподъемности типа «Газель» и микроавтобусы.

Технические характеристики cемейства двигателей ЗМЗ-406

Наименование параметра	ЗМЗ-4062	ЗМЗ-4061	ЗМЗ-4063	ЗМЗ-4052	ЗМЗ-409
Рабочий объем, л	2,3	2,46	2,69
Диаметр цилиндра, мм	92	95,5
Ход поршня, мм	86	94
Степень сжатия	9,1	8,0	9,5	9,3	9,0
Система питания	Впрыск	Карбюраторная	Впрыск
Номинальная мощность, кВт (л.с.)	110,3 (150)	73,5 (100)	80,9 (110)	118,8 (152)	105 (142,8)
Частота вращения при ном. мощности, мин-1	5200	4500	4500	5200	4400
Макс. крутящий момент, Н*м (кгс*м)	206 (21)	181,5 (18,5)	191,3 (19,5)	210,0 (21,5)	230 (23,5)
Частота вращения при ном. мощности, мин-1	5200	4500	4500	5200	4400
Частота вращения при макс. крутящем моменте, мин-1	4000	3500	3500	4300	3900
Частота вращения на холостом ходу, мин-1 (мин+-50 / макс)	800 / 6000	750 / 6000	850 / 6000	850 / 5000
Минимальный удельный расход топлива, г/кВт*ч (г/л.с.*ч)	252 (185)	273 (200)	265 (195)
Порядок работы цилиндров	1-3-4-2
Расход масла на угар, % от расхода топлива	0,3	0,4	0,3
Масса двигателя в комплекте поставки заводом, кг	187	185	187	190

Двигатели ЗМЗ-4061, ЗМЗ-4063

— карбюраторные, четырехцилиндровые, рядные с микропроцессорной системой управления зажиганием.

-Общий вид двигателей показан на рисунке 1 и 3.

-Поперечный разрез двигателей показан на рисунке 2.

Основными конструктивными особенностями двигателей являются верхнее (в головке цилиндров) расположение двух распределительных валов с установкой четырех клапанов на цилиндр (двух впускных и двух выпускных), повышение степени сжатия до 9,3 за счет камеры сгорания с центральным расположением свечи.

Эти технические решения позволили повысить максимальную мощность и максимальный крутящий момент, снизить расход топлива и уменьшить токсичность отработавших газов.

Для повышения надежности на двигателе применен чугунный блок цилиндров без вставных гильз, имеющий высокую жесткость и более стабильные зазоры в парах трения, уменьшен ход поршня до 86 мм, снижена масса поршня и поршневого пальца, применены более качественные материалы для коленчатого вала, шатунов, болтов шатунов, поршневых пальцев и др.

Привод распределительных валов — цепной, двухступенчатый, с автоматическими гидравлическими натяжителями цепей; применение гидротолкателей клапанного механизма исключает необходимость регулировки зазоров.

Применение гидравлических устройств и форсировка двигателя требуют высокого качества очистки масла, поэтому в двигателе применен полнопоточный масляный фильтр повышенной эффективности («суперфильтр») однократного использования. Дополнительный фильтрующий элемент фильтра исключает попадание неочищенного масла в двигатель при пуске холодного двигателя и засорении основного фильтрующего элемента.

Микропроцессорная система управления зажиганием позволяет корректировать угол опережения зажигания, в том числе по параметру детонаций при изменяющихся режимах работы двигателя, что позволяет обеспечить необходимые показатели — мощностные, экономические и токсичности отработавших газов.

Привод вспомогательных агрегатов (насоса охлаждающей жидкости и генератора) осуществляется плоским поликлиновым ремнем.

На двигателе устанавливается диафрагменное сцепление с эллипснонавитыми накладками ведомого диска, имеющими высокую долговечность.

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Виды силовых агрегатов

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

1. ЗМЗ-40524.10;
2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Эксплуатационные характеристики

Для самостоятельного выполнения ремонта силовой установки недостаточно досконального знания конструкции. Важен также практически каждый параметр технических особенностей агрегата. Рассматриваемый двигатель характеризуется следующими показателями:

• четырехтактная силовая установка оснащена двумя распределительными валами. Для них производителями предусмотрено верхнее расположение в моторном отсеке;
• 192-килограммовый мотор имеет четыре цилиндра диаметром 95.5 мм, каждый из которых оснащен четырьмя клапанами;
• рабочее пространство рассчитано на объем в 2.46 л;
• цилиндры в моторный отсек размещаются продольно, в один ряд;
• установленная величина показателя сжатия составляет 9.3;
• движение поршня характеризуется рабочим ходом в 86 мм;
• совершая 5200 оборотов в минуту, силовой агрегат достигает мощности 152 л.с., что соответствует 111.8 кВт;
• двигатель заправляется бензином, причем производители рекомендуют использовать топливо с октановым числом не ниже 92;
• мотор оснащен жидкостной системой охлаждения, причем номинальной температурой ОЖ считается 110 градусов.

Кроме перечисленных характеристик необходимо отметить наличие в конструкции агрегата специфического трехкомпонентного катализатора, позволяющего двигателю соответствовать требованиям экологических нормативов Евро-3.

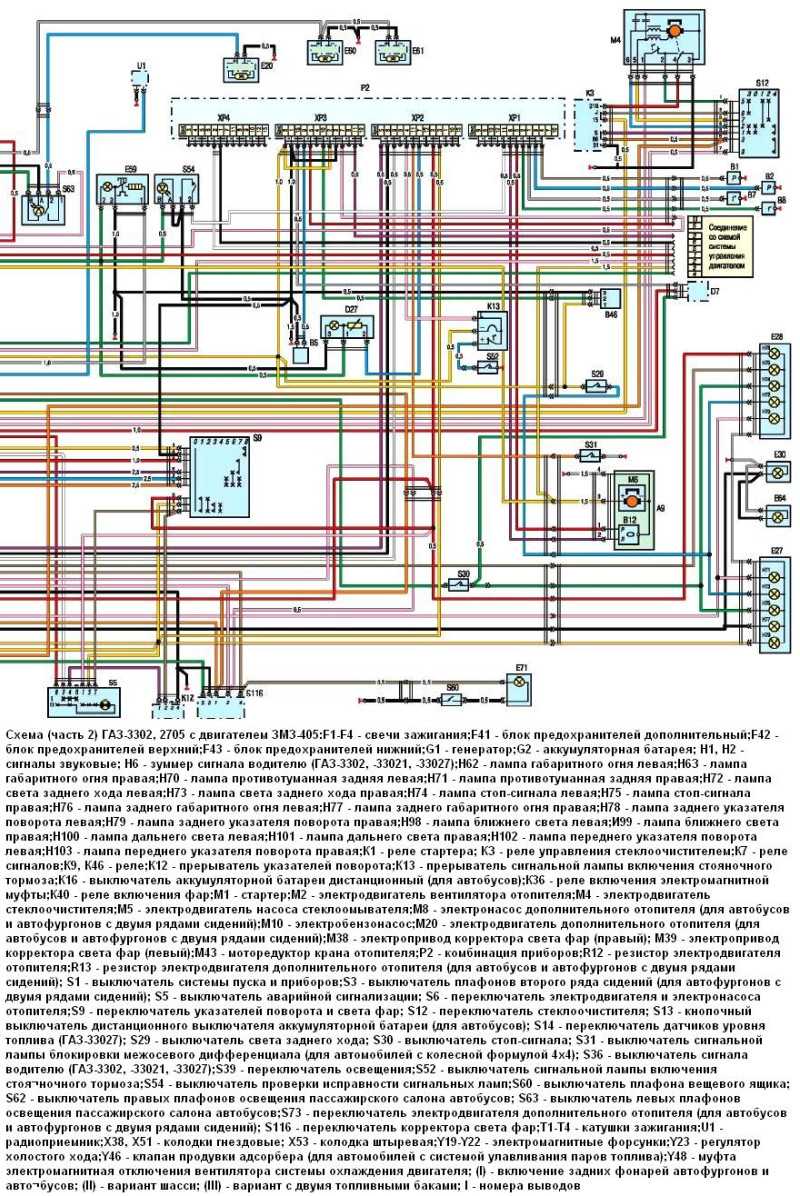

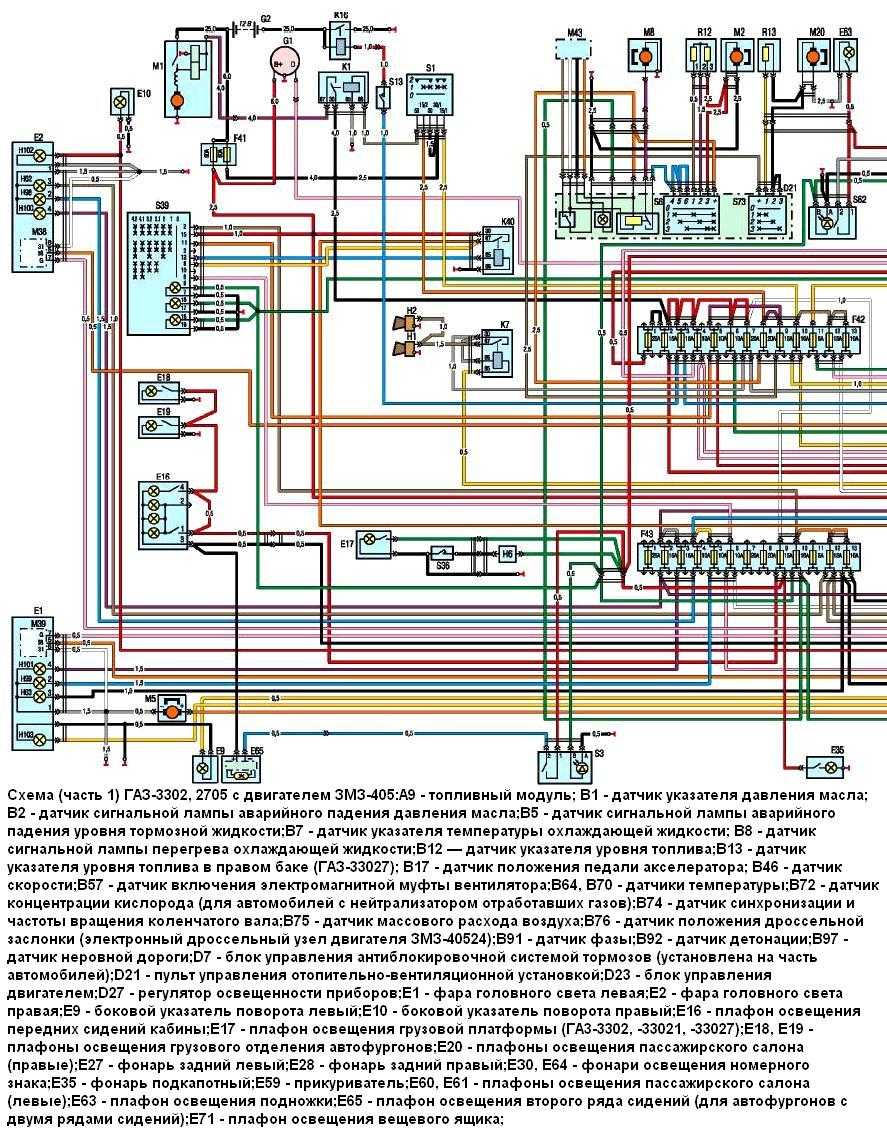

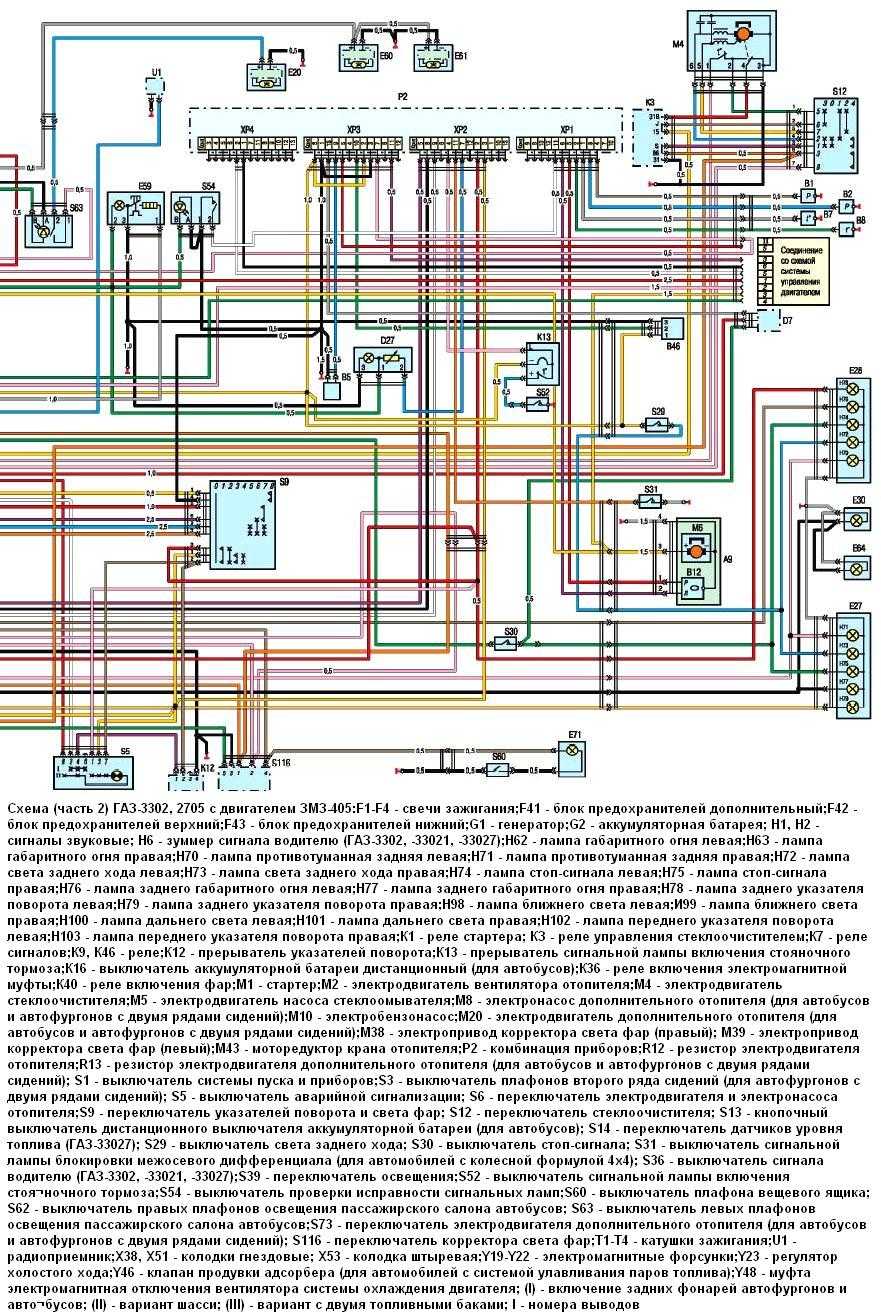

Схема электрики автомобилей ГАЗ-3302, 2705 с двигателем ЗМЗ-405

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с “массой” – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода

Бортовая сеть – постоянного тока, с номинальным напряжением 12В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Любые работы с электрооборудованием автомобиля производите только при отключенной аккумуляторной батарее.

Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.

При проверке цепей электрооборудования запрещается замыкать на «массу» провода (проверять исправность цепей «на искру»), так как это может привести к выходу из строя элементов электрооборудования.

Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, а также использовать вместо предохранителей проволоку.

При замене предохранителей запрещается применять отвертки и металлический инструмент, так как это может привести к короткому замыканию в цепях электрооборудования.

Запрещается отсоединять аккумуляторную батарею на работающем двигателе, так как это приведет к выходу из строя регулятора напряжения и элементов электронного оборудования автомобиля.

Во избежание выхода из строя диодов выпрямительного блока запрещается проверять их мегомметром или контрольной лампой, питаем ой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.

При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора.

Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.

Запрещается проверять работоспособность системы зажигания «на искру» между наконечниками высоковольтных проводов и «массой», так как это приведет к выходу из строя элементов электронного оборудования.

Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.

Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.

При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода от клемм батареи.

Конструкция двигателей ЗМЗ-405

Любой двигатель из семейства 3М3-4О5 представляет собой четырёхтактный бензиновый инжекторный силовой агрегат с рядным расположением цилиндров и поршней. Процесс подачи топливно-воздушной смеси во впускные каналы цилиндров и её зажигание контролируется специальной электронной системой – блоком управления «Микас». Двигатель оборудован системой внешнего образования топливно-воздушной смеси.

Возвратно-поступательные движения поршней преобразуются в движения вращательное при посредстве одного общего на все поршни коленчатого вала. Два распределительных вала имеют верхнее расположение. Система охлаждения мотора – жидкостная, замкнутого типа, с принудительной циркуляцией охлаждающей жидкости.

Система смазки в 405-х двигателях – комбинированная, с автоматической регулировкой температуры машинного масла. Смазывающий материал подаётся к движуще-трущимся деталям мотора под давлением и путём разбрызгивания. Шестерёнчатого типа маслонасос смонтирован внутри масляного картера, прикреплён с прокладкой 2-мя болтами к блоку цилиндров и держателем – к крышке З-го коренного подшипника.

Привод распределительных валов – цепной, двухступенчатый. Первая ступень идёт от коленчатого на промежуточный вал, ступень вторая – от промежуточного вала на распределительные валы. Нижняя цепь ГРМ 3М3-4О5 в автомобилях «ГАЗель» и «Соболь» имеет 7О звеньев, а верхняя цепь – 9О звеньев. Звёздочки цепных передач выполнены из особо прочного чугуна (за исключением стальной ведущей звёздочки второй ступени, которая располагается на промежуточном вале).

На коленчатом вале находится ведущая звёздочка с 2З зубьями, на промежуточном вале – стоит ведомая звёздочка первой ступени с З8 зубьями и ведущая звёздочка второй ступени с 19-ю зубьями, а на распределительных валах размещены звёздочки с 2З зубьями. На торцевых сторонах звёздочки коленчатого вала, ведомой звёздочки промежуточного вала и звёздочек распределительных валов расположены метки установочные. Они служат для чёткой и верной установки фаз газового распределения в циклах работы двигателя.

Промежуточный вал 3М3-4О5 – стальной, двух-опорный, вращающийся во втулках, которые запрессованы в отверстия приливов блока цилиндров, с правой стороны. От перемещений относительно оси промежуточный вал сдерживается упорным фланцем, расположенным между торцом передней шейки вала и ступицей ведомой звёздочки и закреплённым 2-мя болтами на переднем торце блока цилиндров.

Натяжение цепей обеспечивается двумя гидронатяжителями, воздействующими на правые ветви в обеих цепях. При этом, для верхней цепи гидронатяжитель смонтирован в гнезде головки блока цилиндров, а для цепи нижней – в гнезде передней крышки. Гидронатяжители делаются из стали, выполняются в виде плунжерной пары, которая состоит из плунжера и корпуса.

Гидротолкатели в двигателях 3М3-4О5 монтируются на силовой агрегат в «заряженном» положении (когда плунжер сдерживается в корпусе кольцом стопорным). В рабочем положении гидротолкатель функционирует таким образом.
Под воздействием пружины и растущего давления масла, которое поступает из масломагистрали, плунжер начинает надавливать на рычаг натяжного устройства. Данный рычаг, поворачиваясь на своей оси, надавливает звёздочкой натяжного устройства на цепь и натягивает её, стабильно удерживая цепь в натянутом состоянии.

Для устранения биений рабочие ветви обеих цепей проходят сквозь пластиковые успокоители. Каждый из этих успокоителей закреплён посредством двух болтов к переднему торцу головки блока цилиндров.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Датчик массового расхода воздуха (ДМРВ) на двигателе ЗМЗ-409 расположен между шлангом воздушного фильтра и шлангом впускной трубы и предназначен для преобразования расхода воздуха, поступающего в двигатель, в напряжение постоянного тока. Информация с датчика массового расхода воздуха позволяет блоку управления определить режим работы двигателя и рассчитать цикловое наполнение цилиндров воздухом на установившихся режимах работы двигателя, длительность которых превышает 0.1 секунды.

В зависимости от комплектации и типа электронного блока управления на двигателях ЗМЗ-409 могут устанавливаться датчики массового расхода воздуха с чувствительным элементом выполненным в виде токопроводящей пленки нанесенной на керамическую основу, или в виде платиновой нити. Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества и направления движения воздуха, проходящего через датчик.

Чувствительный элемент датчика построен на принципе терморезистивного анемометра. Он нагревается электрическим током и его рабочая температура поддерживается постоянной. Если поток воздуха через датчик увеличивается, то чувствительный элемент начинает охлаждаться, а схема управления ДМРВ увеличивает ток его нагрева до тех пор, пока его температура не восстанавливается до первоначального уровня.

Таким образом величина тока нагрева чувствительного элемента пропорциональна расходу воздуха. Одновременно вторичный преобразователь датчика массового расхода воздуха преобразует ток нагрева элемента в выходное напряжение постоянного тока.

Конструктивно ДМРВ состоит из пластикового корпуса выполненного в виде патрубка на концах которого установлены защитные решетки. В корпусе размещен чувствительный элемент, а в верхней части датчика размещены плата вторичного преобразователя закрытая герметичным пластмассовым корпусом, и контактная вилка соединителя, которая в зависимости от типа датчика имеет разную форму и количество выводов.

Совместно с блоком управления Микас 7.2 могли устанавливаться датчики массового расхода воздуха Bosch HFM5-4.7 0 280 218 037, Siemens HFM62C/11 или НПП АВТЭЛ 20.3855 с пленочным чувствительным элементом. С блоком Микас 11 — Siemens HFM62C/19 с пленочным или 20.3855-10 с нитевым чувствительным элементом. С блоком ME17.9.7 — Bosch HFM7-4.7 0 280 218 220.

Неисправность ДМРВ на работающем двигателе ЗМЗ-409 характеризуется увеличением расхода топлива, значительным ухудшением динамики при разгоне и проблемами с запуском двигателя. При возникновении неисправностей в цепях соединений датчика или самого датчика, система бортовой самодиагностики зажигает сигнальную лампа Check Engine, которая горит постоянно при работающем двигателе, и выдает коды неисправности.

Микас 7.2

013 — низкий уровень сигнала датчика массового расхода воздуха (ДМРВ).

Возможные причины неисправности :

— датчик массового расхода воздуха не подключен к жгуту проводов. — обрыв цепи электропитания датчика. — обрыв провода массы датчика массового расхода воздуха. — перепутаны или оборваны сигнальные провода к датчику. — замыкание сигнальных проводов датчика. — неисправность датчика массового расхода воздуха.

014 — высокий уровень сигнала датчика массового расхода воздуха (ДМРВ).

Возможные причины неисправности :

— замыкание на бортсеть сигнальных проводов датчика. — неисправность датчика массового расхода воздуха.

Микас 11 и Bosch ME17.9.7

0101 — выход сигнала датчика массового расхода воздуха за допустимый диапазон 0102 — низкий уровень сигнала цепи датчика массового расхода воздуха 0103 — высокий уровень сигнала цепи датчика массового расхода воздуха

Проверка датчика массового расхода воздуха Уаз с двигателем ЗМЗ-409.

Прежде всего необходимо проверить наличие питания датчика. Для этого надо отсоединить колодку жгута проводов системы управления двигателем от датчика и при включенном зажигании вольтметром измерить напряжение на выводе (номер вывода ниже) колодки жгута проводов, при этом «минусовой» щуп вольтметра должен быть подсоединен к «массе» автомобиля :

— Вывод «2» для датчика HFM5-4.7 0 280 218 037, HFM62C/11 и 20.3855 — Вывод «4» для датчика HFM62C/19 и 20.3855-10 — Вывод «3» для датчика HFM7-4.7 0 280 218 220

Схема, устройство и принцип работы для дизельного двигателя

Системы подачи дизельного топлива имеют свои особенности. Различают три типа конструкций:

• Сommon rail (или аккумуляторная);
• С насос-форсунками;
• Разделенные.

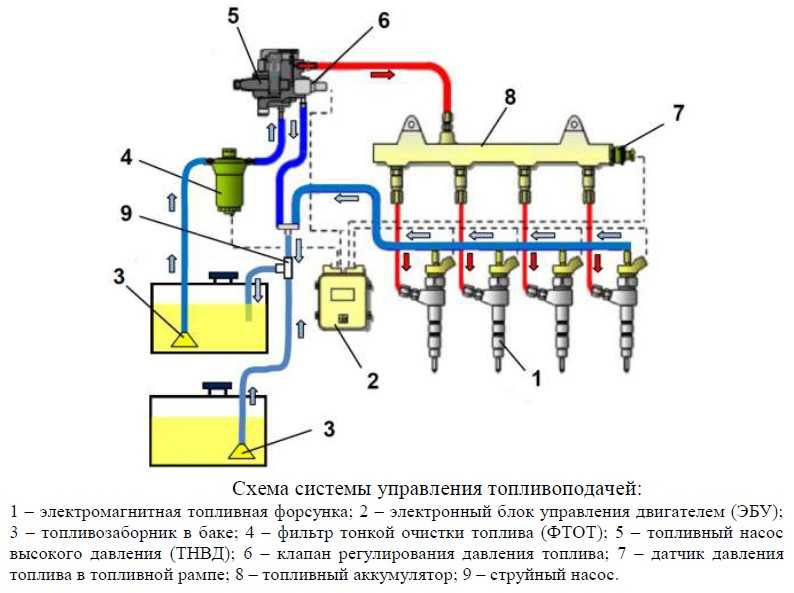

Common rail

Наиболее популярная топливная система для дизелей – аккумуляторная (или common rail). Она соответствует более высоким экологическим стандартам. Это обеспечивается благодаря независимости процессов впрыскивания дизеля от режимов работы двигателя.

Конструктивно система питания дизеля common rail имеет два основных контура:

1. Участок низкого давления – состоит из топливного бака, насоса низкого давления, трубопроводов и фильтра.
2. Участок высокого давления – состоит из топливного насоса высокого давления (ТНВД), трубопровода, рампы (аккумулятора) и форсунок.

Принцип работы топливной системы дизеля представляет собой следующую последовательность:

1. Насос низкого давления нагнетает дизель из топливного бака в трубопровод.
2. Проходя по трубопроводу через фильтры грубой и тонкой очистки дизель подается в насос высокого давления.
3. ТНВД подает топливо в форсунки, с помощью которых происходит впрыск в цилиндры.
4. Одновременно с впрыском топлива происходит подача воздуха.

Разделенная и насос-форсунка

Разделенная топливная система состоит из топливного бака, трубопроводов, ТНВД и форсунок. При этом насос и форсунки соединены длинными трубопроводами, рассчитанными на высокое давление. Разделенная схема активно применяется в отечественном автомобилестроении, поскольку отличается низкой стоимостью и простотой конструкции.

В свою очередь, насос-форсунка – устройство, одновременно создающее нужный уровень давления и производящие впрыск топлива. Она располагается в головке блока цилиндров и приводится в действие кулачковым механизмом. Прямая и обратная магистрали при этом реализованы как каналы, находящиеся непосредственно в головке блока.

Неисправности и их устранение

Как и любое техническое изделие, мотор «Газель-Бизнес» подвержен поломкам. Иногда он нуждается в ремонте по разным причинам. Наиболее часто возникают такие проблемы:

1. Мотор не запускается. Скорее всего, к форсункам нет подачи топлива. Необходимо использовать соответствующее горючее, промыть и прочистить топливозаборник.
2. Нарушена герметичность трубопровода между баком и электронасосом. Следует проверить места соединения и восстановить герметичность.
3. Возникают неполадки в электронике управления. Нужно произвести замену неисправных деталей узла.
4. Слабый набор мощности свидетельствует о проблемах в электронной системе управления. После тестирования необходимо заменить негодный элемент.
5. Происходит засор фильтра тонкой очистки. В этом случае требуется замена фильтрующего элемента.
6. Появление воздуха в топливном блоке. Нужно проверить и обеспечить герметичность системы.
7. При обнаружении неполадок в топливном насосе следует заменить неисправные форсунки.

Проверка электрических цепей

Для измерения электрических параметров применяют цифровой или аналоговый (стрелочный) тестер – вольтметр, омметр и другие приборы, объединенные в один корпус.

У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях, зато стрелочные нагляднее показывают динамику изменений измеряемых параметров.

Кроме того, жидкокристаллический дисплей цифровых приборов чувствителен к освещению и перепадам температуры.

Проверка обесточенных цепей

Перед работой калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов.

На аналоговом приборе регулятором установки «0» выставляем стрелку на нулевое деление. В бытовых цифровых приборах такого регулятора нет.

Поэтому перед измерением малых величин (до 1–2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, составляющее 0,03–0,06 Ом. Эту величину нужно вычесть из полученного значения сопротивления.

Для проверки цепи отсоединяем хотя бы один ее конец (иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны).

На один из щупов лучше надеть зажим типа «крокодил» и подсоединить его к «массе».

При проверке устройств с односторонней проводимостью (например, выпрямительный блок генератора) учитывайте полярность прибора.

Для проверки обмоток стартера, генератора, высоковольтных проводов и т.п. переключаем прибор на нижний предел измерений.

На практике точности обычных автотестеров не хватает для проверки участков цепи, где недопустимо даже малейшее увеличение сопротивления, например из-за плохого контакта.

Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку приборов. Замыкания обмотки на «корпус» и межвитковое проверяем мегомметром (диапазон «М»)

Замыкания обмотки на «корпус» и межвитковое проверяем мегомметром (диапазон «М»).

Для многих тестеров (стрелочных) при работе в этом диапазоне требуется дополнительный источник постоянного тока

При его отсутствии, соблюдая осторожность, проверяем цепь лампой, питаемой напряжением 220 В

Схема управления двигателем ЗМЗ-40524

Проверка цепей под напряжением

Цепи под напряжением проверяем вольтметром и амперметром. Вольтметр подключаем параллельно проверяемому устройству или участку цепи.

Предел измерений 0–15 или 0–25 В постоянного тока. Отрицательный провод (щуп) соединяем с «массой», положительный – с потребителями или источниками тока.

По падению напряжения можно определить неисправность питающей цепи (обрыв, окисление контактов и т.п.), а также короткое замыкание в потребителе.

Для проверки цепей под наряжением можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 В (например, лампу АМН12-3, используемую в комбинации приборов).

Амперметр должен иметь верхний предел измерений 10 А и более постоянного тока, а также защиту от перегрузки.

Амперметр соединяем последовательно с проверяемым устройством. «Плюс» прибора подсоединяем к источнику тока, а «минус» к потребителю.

Измеряем потребляемый ток и сравниваем его с номинальным, указанным в технической характеристике проверяемого устройства.

Поскольку фактическое напряжение в бортовой сети отличается от номинального (в справочных данных номинальный ток соответствует номинальному напряжению, т.е. 12 В), полученное значение может незначительно отличаться от указанного.

Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.

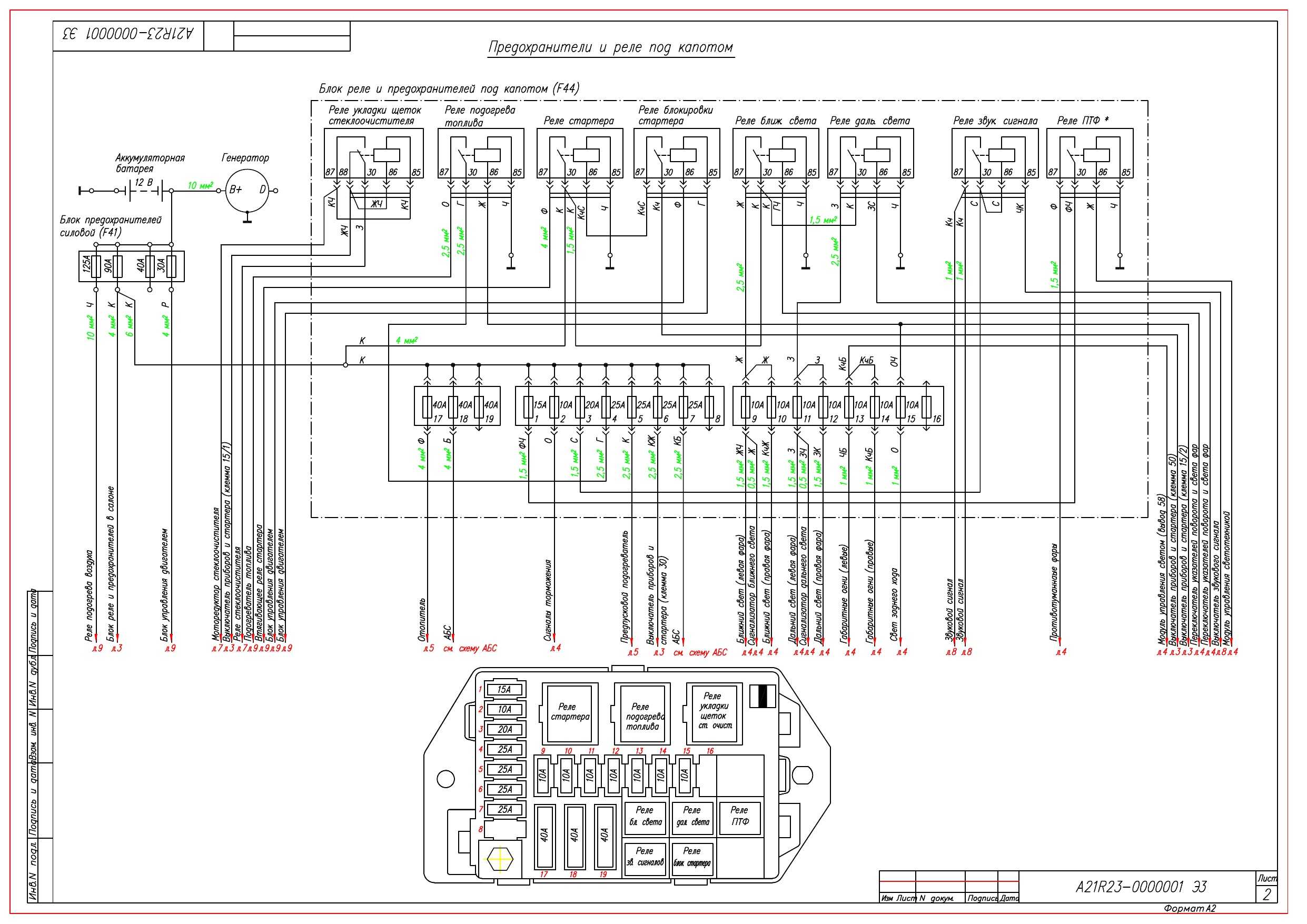

Схема для автомобилей Газель, Соболь ЗМЗ-40524 Евро-3

Обозначения электро схемы

A9 Топливный модуль

B2 Датчик сигнализатора аварийного давление масла

B5 Датчик сигнализатора аварийного падения уровня тормозной жидкости

B12 Датчик указателя уровня топлива

В46     Датчик скорости

D7 Блок управления антиблокировочной системой тормозов

D21 Пульт управления отопительно вентиляционной установкой

D27 Регулятор освещенности приборов

E1 Фара головного света левая

E2 Фара головного света правая

E9 Повторитель указатели поворота левый

E10 Повторитель указатели поборота правый

E16 Плафон кабины

E17 Плафон платформы

E18 Плафон кузова

E20, E21 Плафон салона правый

E27 Фонарь задний левый

E28 Фонарь задний правый

E30,E64 Фонарь освещении номерного знака

E31 Фонарь противотуманный задний

E35 Фонарь подкапотный

E59 Прикуриватель

E60,E61          Плафон салона левый

E63 Плафон освещении подножки

E65 Плафон второго ряда сидений

E68 Плафон индивидуального освещения

E71 Плафон освещении вещевого ящика

F41 Блок предохранителей

F42 Блок предохранителей верхний

F43 Блок предохранителей нижний

G1 Генератор

G2 Аккумуляторная батарея

h2,h3 Сигнал звуковой

H62 Лампа габаритного света правая

Н70 Лампа противотуманная задняя правая

Н71 Лампа противотуманная задняя левая

Н72 Лампа света заднего хода правая

Н73 Лампа света заднего хода левая

H74 Лампа сигнала торможения правая

H75 Лампа сигнала торможения левая

H76 Лампа габаритного света заднего правая

H77 Лампа габаритного света заднего левая

H78 Лампа указателя поворота заднего правая

H79 Лампа указателя поворота заднего левая

H98 Лампа ближнего света правая

H99 Лампа ближнего света левая

h200 Лампа дальнего света правая

Н101 Лампа дальнего света левая

h202 Лампа указатели поворота переднего правая

h203 Лампа указателя поворота переднего левая

K1 Реле стартера

K3 Реле управления стеклоочистителем

K7 Реле сигналов

K12 Прерыватель указателей поворота

K13 Прерыватель сигнализатора стояночного тормоза

K16 Выключатель аккумуляторной батареи дистанционный

K40 Реле фар

M1 Стартер

M2 Электродвигатель отопителя

M4 Электродвигатель стеклоочистителя

М5 Электродвигатель стеклоомывателя

M6 Топливный насос

М8 Электронасос дополнительного отопителя

M20 Электродвигатель дополнительного отопителя

М24 Электроуправляемое зеркало правое

М25 Электроуправляемое зеркало левое

M38 Электропривод корректора фар правый

M39 Электропривод корректора фар левый

M43 Электрокран отопителя

P2 Комбинация приборов

R12 Резистор электродвигателя отопителя

S1 Выключатель зажигания

S3 Выключатель плафонов второго рядя сидений

S5 Выключатель аварийной световой сигнализации

S6 Переключатель электродвигателя и электронасоса отопителя

S8 Переключатель освещение

S9 Переключатель указателей поворотов и света фар

S12 Переключатель стеклоочистителя

S13 Кнопочный выключатель дистанционного выключения батареи

S15 Выключатель обогрева зеркал

S21 Выключатель сигнализатора понижающей передачи

S29 Выключатель света заднего хода

s30 Выключатель сигнала торможения

S31 Выключатель сигнализатора блокировки межосевого дифференциала

S50 Переключатель привода зеркал

S52 Выключатель сигнализатора стояночного тормоза

S60 Выключатель плафона освещения вещевого ящика

S62 Выключатель плафонов салона

S73 Переключатель электродвигателя дополнительного отопителя

S116 Переключатель корректора фар

S136 Выключатель сцепления

U2 Магнитола

X51 Колодка диагностики

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности
.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

1. Инжекторные силовые агрегаты
   как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
2. Карбюраторные версии двигателя
   более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля , которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

1. ЗМЗ-40524.10;
2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.
