Диагностика неисправностей сцепления
Неисправности сцепления имеют достаточно специфичные симптомы, которых не так много. Один и тот же симптом может быть вызван разными компонентами сцепления, поэтому окончательный вердикт выносится после детального изучения проблемы в сервисе, однако предварительную оценку водитель может сделать сам:
сцепление не выключается до конца (при полностью нажатой педали): привод сцепления, ведомый диск, нажимной диск;
рывки при включении сцепления: ведомый диск, нажимной диск;
вибрация при включении сцепления (отпущенной педали): ведомый диск, нажимной диск;
шум при выключении сцепления (нажатии педали): выжимной подшипник.
В заключение — две рекомендации:
Работы со сцеплением, если говорить о работах с дисками сцепления и выжимным подшипником, требуют снятия коробки передач с автомобиля. Это недешевая операция: стоимость снятия-установки МКПП на переднеприводном легковом автомобиле класса B или C стартует примерно от 5000 рублей. В силу этого лучше менять сразу комплект деталей (нажимной диск, ведомый диск, выжимной подшипник), иначе вероятна ситуация, что один из незамененных компонентов довольно быстро окончательно износится и потребует замены. Что, в свою очередь, потребует повторного снятия-установки МКПП.
На МКПП, если из-за поломки не получается выключить сцепление (при нажатии педали двигатель не отсоединяется от коробки передач), в случае крайней необходимости на короткие расстояния (несколько метров) можно передвинуть автомобиль стартером (на первой или задней передаче), а на более значительные расстояния — завести автомобиль на передаче (крутить стартером на первой передаче, пока двигатель не стартует) — лишь бы позволяло состояние аккумулятора. Данное решение не очень полезно для МКПП, но может выручить в чрезвычайных обстоятельствах.
-
Гофра для удаления выхлопных газов
-
P1605 ошибка land rover
-
Ремонт автосигнализации в днепре
-
Ok google как поменять настройки на магнитоле kenwood kmm 304 в как поменять язык
- 7010b магнитола инструкция на русском
Осмотр и дефектация деталей главного цилиндра сцепления
Промыть детали главного цилиндра чистой тормозной жидкостью и просушить.
Зеркало главного цилиндра не должно иметь рисок, раковин и очагов коррозии.
При наличии данных дефектов цилиндр заменить.
На резьбовых частях цилиндра не должно быть механических повреждений.
Манжеты главного цилиндра должны быть упругими и эластичными.
Рваные, разбухшие и затвердевшие манжеты, а также имеющие на рабочих поверхностях риски, необходимо заменить.
Конец толкателя и сопрягаемая поверхность поршня не должны иметь явно выраженных следов одностороннего износа.
Поверхности поршня, контактирующие с зеркалом цилиндра, также не должны иметь следов одностороннего износа. В противном случае толкатель и поршень рекомендуется заменить.
Клапан поршня не должен иметь видимых следов деформации и должен плотно прилегать к торцу поршня.
Защитный колпак главного цилиндра не должен иметь трещин и сквозных отверстий. Он должен устанавливаться на толкатель и корпус главного цилиндра с небольшим натягом. В противном случае колпак заменить.
Сломанную или потерявшую упругие свойства пружину необходимо заменить.
Резьба наконечников трубки и шланга не должна иметь механических повреждений, штуцер наконечников — трещин и следов видимой деформации.
Сборку главного цилиндра проводят в порядке, обратном разборке.
Перед сборкой необходимо смазать свежей тормозной жидкостью детали главного цилиндра. Манжету устанавливают на поршень рабочей кромкой внутрь цилиндра.
Устанавливают главный цилиндр в порядке, обратном снятию. После установки необходимо прокачать систему привода выключения сцепления.

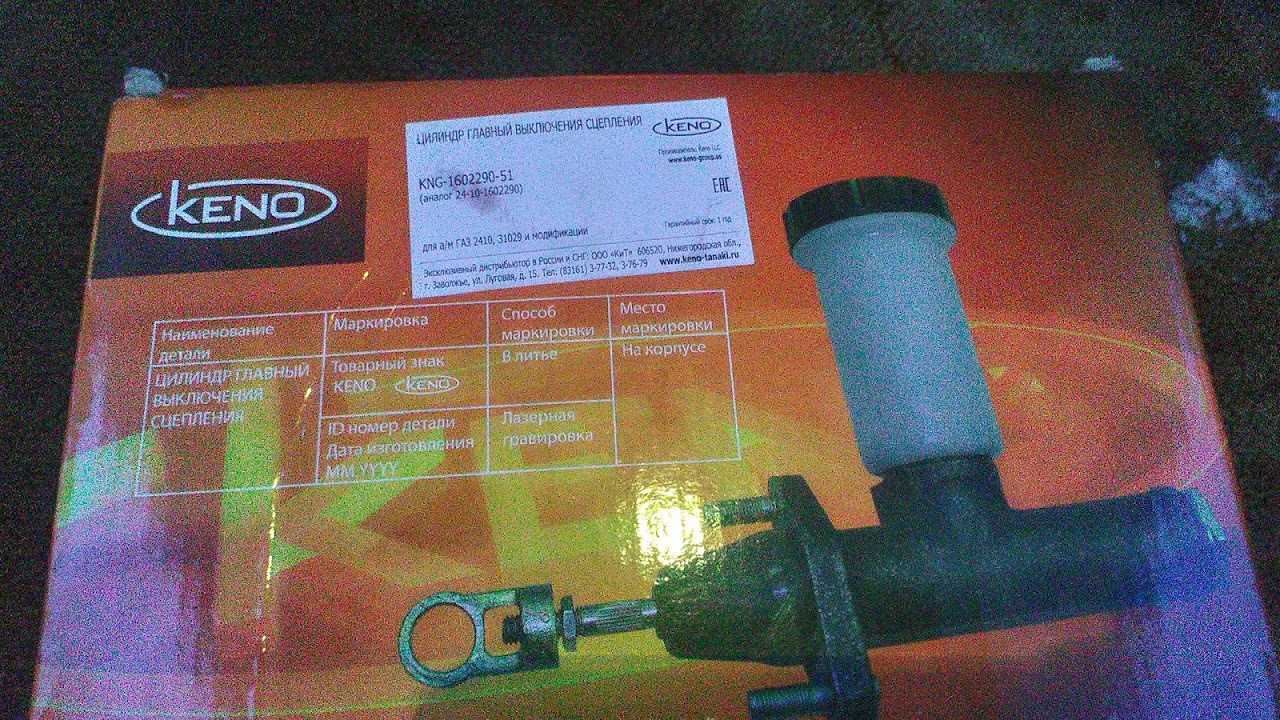

Главный цилиндр привода выключения сцепления

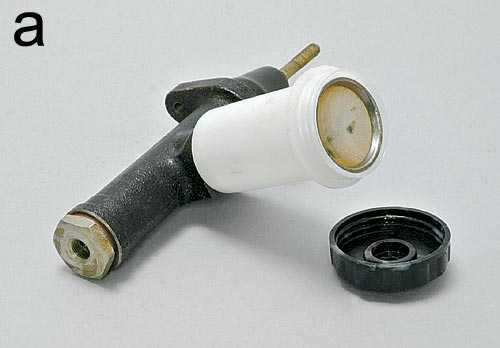

3.21. Снять крышку бачка главного цилиндра сцепления и вынуть сетку.
3.22. Снять колпачок 1, открыть клапан 2 на рабочем цилиндре сцепления и слить жидкость из системы в емкость.
3.23. Отвернуть гайку крепления и отсоединить трубку от главного цилиндра.
3.24. Отсоединить в салоне толка-тель от педали сцепления, отверув гайку 1 и вынув ось 2 толкателя с двумя пластмассовыми втулками. Отвернуть две гайки 3 крепления цилиндра к щиту передка и снять главный цилиндр.
3.25. Поддеть отверткой защитный колпак, сдвинуть его с корпуса цилиндра и вывернуть наизнанку.
3.26. Зажать цилиндр в тиски.
3.27
Снять стопорное кольцо 1, придерживая толкатель 2, и осторожно вывести толкатель из цилиндра
3.28. Вынуть поршень 1 с манжетой 2.
3.30. Вынуть внутреннюю манжету.
3.32. При ремонте главного цилиндра штуцер отворачивать не рекомендуется, если нет следов подтекания жидкости.
3.33. Если необходимо снять бачок, отворачивают штуцер бачка вместе с прокладкой и снимают бачок вместе с прокладкой.
Осмотр и дефектовка деталей главного цилиндра
3.34. Промыть детали главного цилиндра чистой тормозной жидкостью и просушить.
3.35. Зеркало главного цилиндра не должно иметь рисок, раковин и очагов коррозии. При наличии данных дефектов цилиндр заменить. На резьбовых частях цилиндра не должно быть механических повреждений.
3.36. Манжеты главного цилиндра должны быть упругими и эластичными. Рваные, разбухшие и затвердевшие манжеты, а также имеющие на рабочих поверхностях риски, необходимо заменить.
3.37. Конец толкателя и сопрягаемая поверхность поршня не должны иметь явно выраженных следов одностороннего износа. Поверхности поршня, контактирующие с зеркалом цилиндра, также не должны иметь следов одностороннего износа. В противном случае толкатель и поршень рекомендуется заменить. Клапан поршня не должен иметь видимых следов деформации и должен плотно прилегать к торцу поршня.
3.38. Защитный колпак главного цилиндра не должен иметь трещин и сквозных отверстий. Он должен устанавливаться на толкатель и корпус главного цилиндра с небольшим натягом. В противном случае колпак заменить.
3.39. Сломанную или потерявшую упругие свойства пружину необходимо заменить.
3.40. Резьба наконечников трубки и шланга не должна иметь механических повреждений, штуцер наконечников — трещин и следов видимой деформации.
Сборку главного цилиндра проводят в порядке, обратном разборке. Перед сборкой необходимо смазать свежей тормозной жидкостью детали главного цилиндра. Манжету устанавливают на поршень рабочей кромкой внутрь цилиндра.
Устанавливают главный цилиндр в порядке, обратном снятию. После установки необходимо прокачать систему привода выключения сцепления (см. 3.58–3.67).
Не срабатывает сцепление на газ 3110
Как отрегулировать свободный ход педали сцепления
0.5мм. Регулируется длиной штока педали — полный ход педали. Кстати, с установкой лепестковой корзины, надо подложить шайбу под солдатик( опора вилки в картере), так как корзина ниже рычажной. Без шайб сцепление может полностью не выжиматься если вилка упрётся в картер.
0.5мм. Регулируется длиной штока педали — полный ход педали. Кстати, с установкой лепестковой корзины, надо подложить шайбу под солдатик( опора вилки в картере), так как корзина ниже рычажной. Без шайб сцепление может полностью не выжиматься если вилка упрётся в картер.
0.5мм. Регулируется длиной штока педали — полный ход педали. Кстати, с установкой лепестковой корзины, надо подложить шайбу под солдатик( опора вилки в картере), так как корзина ниже рычажной. Без шайб сцепление может полностью не выжиматься если вилка упрётся в картер.
Вообще-то буржуйские комплекты (если выжимной оттуда же) все беззазорные. А рабочие цилиндры с регулируемым штоком Фенокс тоже делает, только искать надо не на Волгу, а на УАЗ-469. Внешне отличается торчащим под 45 градусов прокачным штуцером (у волговского отходит под прямым углом)
У меня, кстати, та же байда, пока руки не дошли исследованием заняться.
у меня родное сцепление буксовало нереально мы посмотрели и регулировок не увидели, подумали что сцепление изношено, а оно было вполне живое, а корзина вообще без износа.
— Пт апр 22, 2011 22:53 pm —
еще интересно как воздух попал если я цилиндр только от блока открутил и трубки не трогал.
Читать еще: Зачем блокировать дифференциал. Что такое дифференциал и для чего нужны блокировки. Автоматическая или ручная
Интересно а как ты умудрился поставить шток — обычно я спускаю торм.жидкость с РЦС собираю а потом уже прокачиваю.
— Пт апр 22, 2011 21:56 pm —
Монтажкой упирался в вилку и вполне допускаю что от такого усердия ты вилку мог запросто погнуть.или она трещину дала.

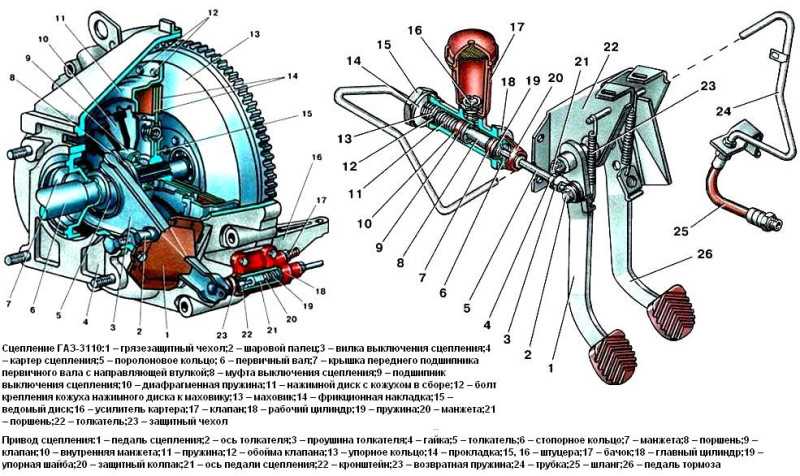

Особенности сцепления ГАЗ-3110
Сцепление с диафрагменной пружиной
Сцепление автомобиля однодисковое сухое с центральной диафрагменной пружиной, с гидравлическим приводом
Подшипник выключения сцепления находится в постоянном контакте с лепестками диафрагменной пружины.
Свободный ход вилки выключения сцепления не регулируется.
Картер 4 сцепления (см. рис. 1.
Сцепление с диафрагменной пружиной) неразъемный, отлит из алюминиевого сплава, крепится к блоку цилиндров десятью болтами разной длины.
Из них два правых болта одновременно являются креплениями стартера и рыма.
В нижней передней части картера установлен усилитель 16 картера, который крепится непосредственно к картеру двумя нижними болтами, а к блоку цилиндров — четырьмя болтами.
Нажимной диск 11 соединен с кожухом соединительными пластинами. Соединительные пластины одной стороной приклепаны к кожуху, а другой — к нажимному диску.
Диафрагменная пружина 10 тарельчатого типа с прорезями установлена между нажимным диском и кожухом и зажимается двумя опорными кольцами.
Ведомый диск 15 состоит из ступицы с гасителем крутильных колебаний и диска с фрикционными накладками 14.
Фрикционные накладки приклепаны к пластинчатым пружинам диска алюминиевыми заклепками с обеих сторон.

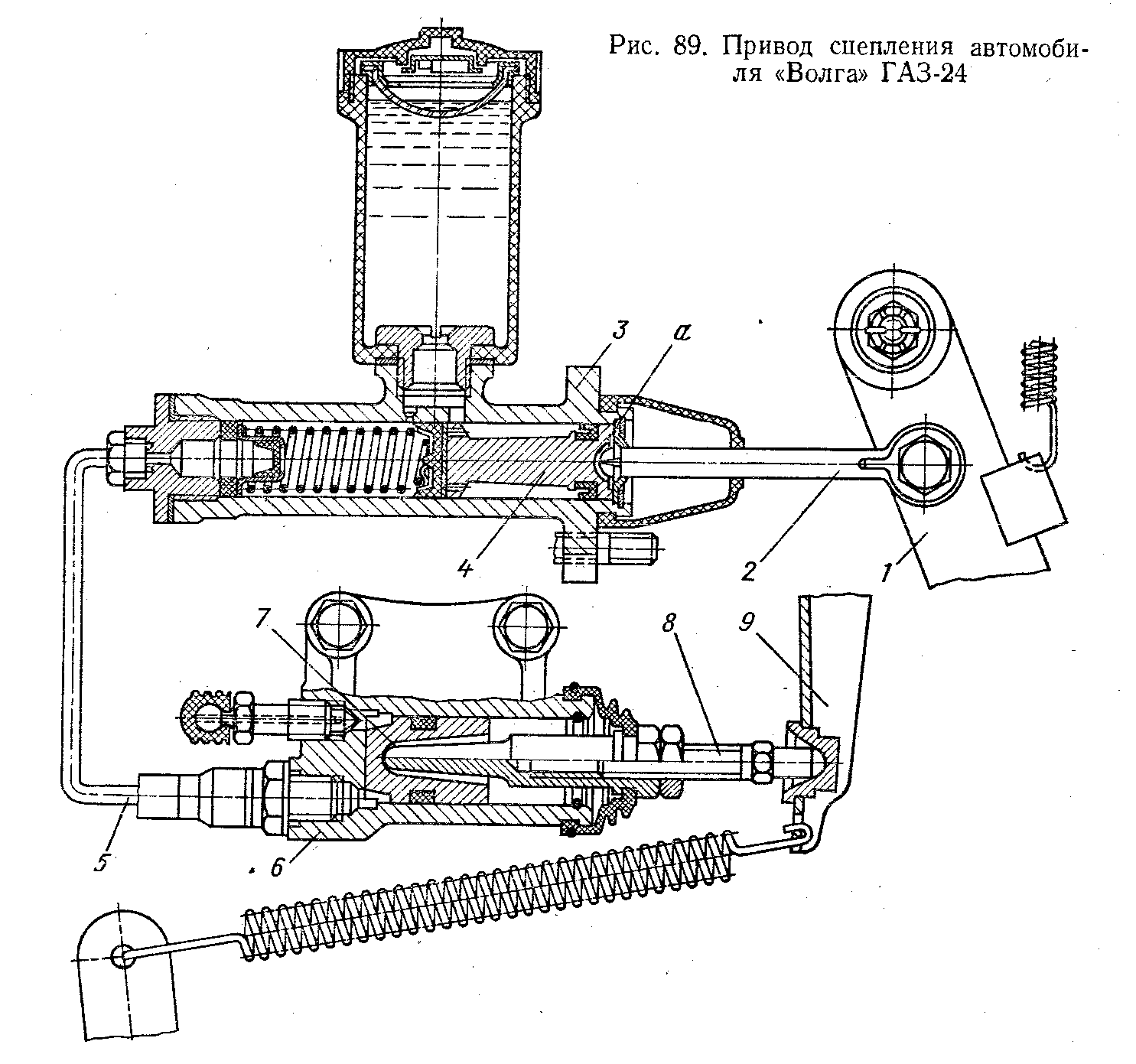

Привод выключения сцепления гидравлический и состоит из главного 18 и рабочего 18 цилиндров, педали 1 сцепления, трубки 24 гидропривода выключения сцепления и шланга 25.
Педаль сцепления соединена с главным цилиндром при помощи толкателя 5, который имеет регулировочный узел.
Вилка 3 выключения сцепления (см. рис. 1 Сцепление с диафрагменной пружиной) штампованная.
Она передает усилие от толкателя 22 рабочего цилиндра к подшипнику 9 выключения сцепления.
Осью поворота вилки является шаровой палец 2, который прикреплен к задней части картера сцепления болтом.
Для защиты от пыли и грязи деталей сцепления применяется грязезащитный чехол 1, закрепленный к картеру сцепления одним болтом.
Подшипник 9 выключения сцепления закрытого типа и не требует смазки в процессе эксплуатации. Он напрессован на муфту 8 выключения сцепления.
Номинальные и предельно допустимые размеры, посадка сопрягаемых деталей сцепления с диафрагменной пружиной
Диаметр фрикционной накладки:
Толщина фрикционной накладки — 3,5 мм
Минимальный размер утопания головки заклепки относительно фрикционной накладки — 0,2 мм
Как прокачать сцепление: подготовка и этапы
“Болезни” сцепления могут привести к проблемам на старте и при торможении. Увы, по внешним признакам диагностировать неполадки системы нельзя
Контролируйте её работу, обращайте внимание на собственные ощущения при нажатии педали, а если заметили рывки при запуске двигателя и переключении коробки, отправляйтесь на диагностику
Система сцепления автомобиля
2.4. Неисправности и их устранение
2.4. Неисправности и их устранение Прежде чем приступить к поиску возможной неисправности в двигателе, необходимо определить его вид: бензиновый или дизельный, карбюраторный или инжекторный. У инжекторного двигателя следует выяснить, какой системой впрыска топлива он
3.3. Неисправности и их устранение
3.3. Неисправности и их устранение Прежде чем приступить к устранению неисправности, необходимо определить ее источник. Рассмотрим наиболее часто встречающиеся неисправности:1. Недостаточно эффективное проворачивание стартером коленчатого вала двигателя, тусклый свет
Неисправности двигателя
Неисправности двигателя Якорь стартера не вращается при включении замка зажигания Неисправности системы пуска Проверить работу стартера одним из трех способов:1. Убедиться в надежности кабельных соединений наконечников на клеммах аккумуляторной батареи. Освободить
Неисправности подвески
Неисправности подвески Раскачивание, неустойчивость и вибрация автомобиля на неровной дороге Оценить пригодность амортизатора. Осмотреть амортизатор (гидравлическую стойку) на предмет обнаружения протечек масла. Проверить, насколько эффективно амортизатор гасит
Неисправности шин
Неисправности шин Зависимость износа протектора от давления воздуха в шинах Эксплуатация шин с повышенным давлением. Повышенный износ средней части шины. Увеличивается ее жесткость. На боковых стенках возникают повышенные напряжения корда шины и мелкие трещинки.
Неисправности электрооборудования
Неисправности электрооборудования Аккумулятор требует внимания Аккумулятор в процессе эксплуатации разряжается медленно. Стартер прокручивает двигатель с малой частотой вращения Утечка тока через поврежденную изоляцию какого-либо провода или прибора – отсюда
Неисправности генератора
Неисправности генератора Генератор не дает зарядного тока при работе двигателя. На щитке приборов горит красная контрольная лампа (светодиод), или амперметр показывает разрядку или стрелка вольтметра отклоняется от зеленой зоны шкалы Недостаточное натяжение ремня
Неисправности стартера
Неисправности стартера Если случилось нечто более серьезное, чем обрыв обмотки или межвитковое замыкание, (вероятность чего не исключается, но крайне невелика), причинами отказа могут оказаться неисправности самого стартера либо чисто внешние – не имеющие
Возможные неисправности
Возможные неисправности Если двигатель не вращается, проверьте полярность диодов. Убедитесь, что вы подключили их правильно, соблюдая полярность, изображенную на схеме.Если шаговый двигатель вращается медленно или совершает колебания туда и обратно, то это может быть
Неисправности приборов зажигания
Неисправности приборов зажигания Неисправности в системе зажигания приводят к перебоям в работе свечей или полному прекращению искрообразования, а так же к нарушению моментов воспламенения рабочей смеси в цилиндрах.Для проверки наличия тока высокого напряжения
Неисправности коробки передач
Неисправности коробки передач В процессе эксплуатации автомобиля детали коробки передач. Особенно шестерни и механизмы переключения, интенсивно изнашиваются. Вследствие этого могут возникнуть такие неисправности:– самопроизвольное выключение передач;–
Неисправности диафрагменного сцепления
Неисправности диафрагменного сцепления Другие причины скрыты от глаз – они внутри кожуха сцепления. А ремонт его требует демонтажа коробки
Неисправности шин
Неисправности шин Основные неисправности:– износ;– проколы и порезы;– расслоение и разрыв каркаса.Чаще всего шины изнашиваются из – за несоблюдения норм давления воздуха в шинах. В случае слишком большого давления сокращается площадь соприкосновения шины с грунтом,

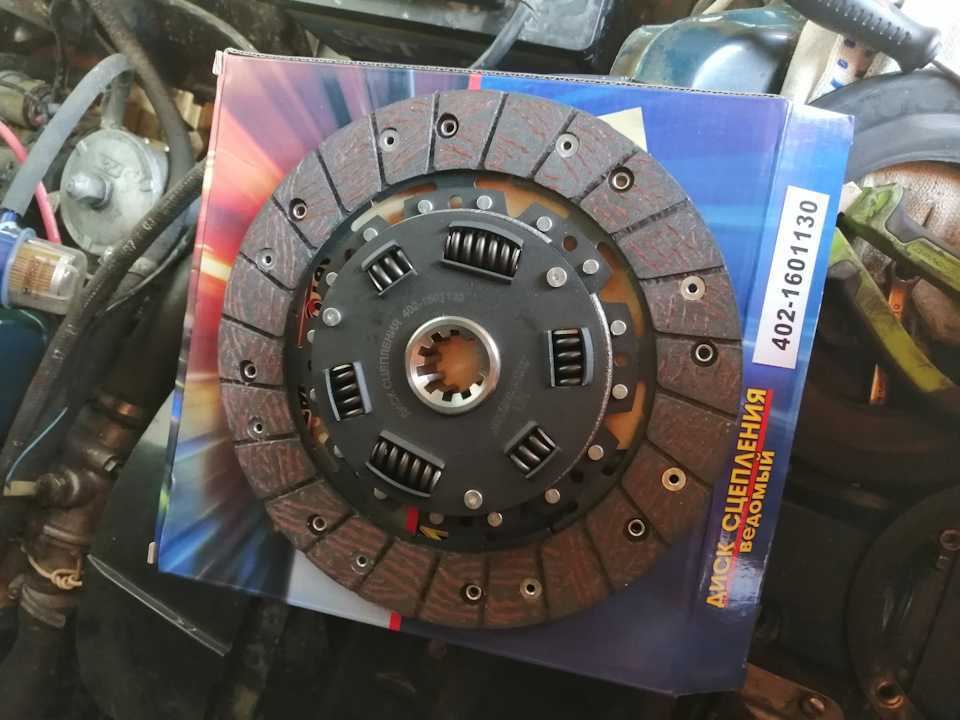

Замена корзины или диска сцепления
Убедившись в неисправности корзины или диска, меняем сцепление:
- Ставим автомобиль на яму;
- Снимает в салоне рычаг КПП;
- Откручиваем карданный вал целиком и убираем его в сторону. На задней крестовине кардана и на фланце заднего моста предварительно устанавливаем метки. Установка вала в том же положении позволит избежать вибрации после сборки;
- Снимаем вилку выжимного подшипника;
- Отворачиваем от КПП тяги ручного тормоза;
- Откручиваем гайки крепления коробки передач и демонтируем ее;
- Снимаем поддон картера сцепления;
- Отворачиваем шесть болтов крепления корзины сцепления. Чтобы отвернуть все, нужно будет прокручивать маховик двигателя.
Версия для печати

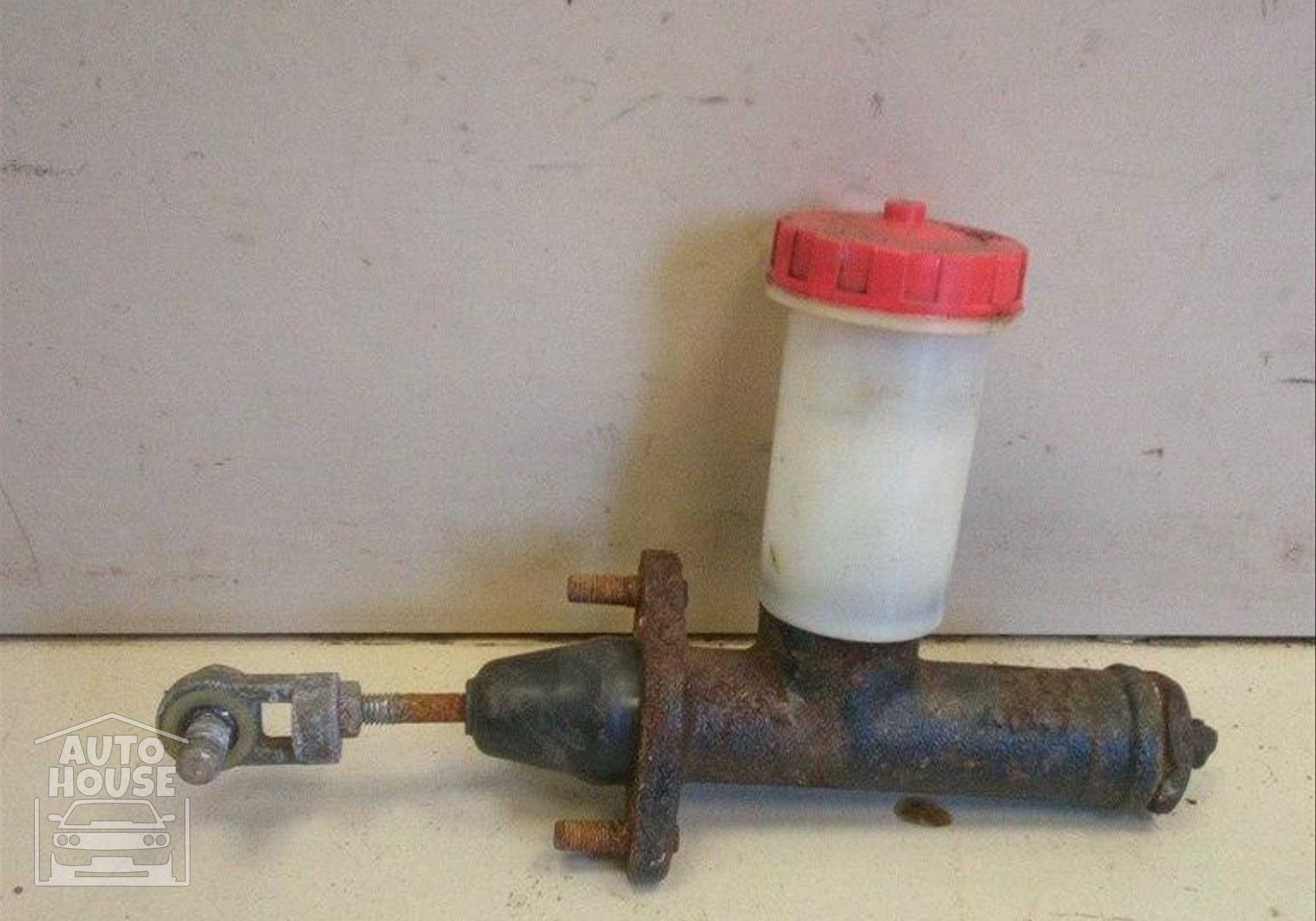

Главный цилиндр сцепления
Никто не пробовал перебирать его на машине (не снимая)?
Не хочется на коленках в грязи стоять откручивать под торпедой. Можно ж большую гайку на торце прям на месте открутить и содержимое вытащить (цель — заменить манжеты, течёт сильно).Беспокоит момент: как вынуть поршегь оттуда без переворачивания и хватит ли места (не упрётся ли поршенёк в вакуумник)
Цилиндр таки снял, поршень входит с обоих сторон, но.
Откройте секрет — как туда поршень с новой манжетой засунуть?Долго бился, смачивал тормозухой, в тисках, всё удобно и т.п — так и не получилось, порвал манжету в конце концов Или манжета не та/ремкомплект неправильный?
Гугл вообще по этому номеру показывает манжету на москвичёвский рабочий тормозной
На всякий случай: с какой стороны правильно совать поршень? Судя по конструкции — со стороны толкателя. Однако, по логике — со стороны штуцера должен легче входить, т.к манжета задираться не должна, и пружина не мешает.
Не могут ли быть разные манжеты для цилиндров старого/нового образца (под большую и маленькую трубку)?
P.S Советовать менять в сборе не надо, я поставил другой и езжу. Тут вопрос уже принципа встал — разобраться с этим. Тем более зеркало хорошее и просто интересно уже стало даже.
А на машине делать нереально, конечно. Я эту гайку под трубку еле-еле в тисках открутил, взяв метровый вороток
