Коробка передач jh3

КПП JR5

Коробка передач JR5: 1 — первичный вал; 2 — сальник привода правого колеса; 3 — картер сцепления; 4 — картер КПП; 5 — задняя крышка; 6 — штуцер сапуна; 7 — рым-кронштейн; 8 — рычаг включения передач; 9 — рычаг выбора передач; 10 — датчик скорости или заглушка; 11 — кронштейн крепления тросов управления коробкой передач; 12 — сальник привода левого колеса; 13 — выключатель света заднего хода; 14 — крышка маслозаливная; 15 — трубка подвода жидкости к рабочему цилиндру гидропривода сцепления; 16 — подшипник выключения сцепления

Механизм управления коробкой передач: 1 — трос выбора передач; 2 — трос включения передач; 3 — механизм управления; 4 — рычаг переключения передач; 5 — чехол рычага переключения передач; 6 — рукоятка рычага переключения передач

Заявленные габариты

В соответствии с прилагаемой к машине с двигателем на 16 клапанов техдокументацией, в ее бензобак можно залить горючего не более 50 литров. Принимая к сведению нормативный расход топлива, такого количества авто хватит, чтобы проехать без дозаправки:

Тем не менее реальный размер емкости для бензина на Ларгус несколько больше, чем указывает производитель.

В частности, некоторые владельцы исхитрялись залить туда топлива до 65 литров. Данное обстоятельство вызывает у многих определенное недоумение. В большинстве случаев автолюбители с энтузиазмом относятся к этому открытию, ведь лишнее количество горючего позволяет увеличить запас хода на полторы-две сотни километров.

Надежность jr5

Сложно в чем-либо похвалить механическую JR5, но и особо упрекнуть не в чем. Сам по себе узел конструктивно простой, часто гудит, четкость переключения передач оставляет желать лучшего. Со временем требует переборки или в тяжелых случаях замены по причине разрушения ключевых механизмов. Нередко автовладельцам приходится разбирать коробку из-за отказа 5-й скорости выключаться.

Роликовый подшипник с сепаратором из пластика на вторичном валу – еще одно слабое место механики JR5. Сепаратор часто даже на небольшом пробеге разваливается, что приводит к сбиванию в кучу шариков. Как минимум МКПП начинает гудеть, но были случаи, когда шарики попадали между шестернями. Недостаток устранили после модернизации JR5.

Многих проблем можно избежать, если соблюдать регламент обслуживания МКПП и пользоваться оригинальным маслом. Желательно каждые 50-60 тыс. км пробега менять рабочий материал коробки. Для замены подходит TranselfTRJ 75W-80. По прохождению 10-15 тыс. км необходимо делать контрольные замеры жидкости. В общем, коробка старая, в меру надежная, но не идеальная. С правильным подходом будет служить долго, ремонтируется без проблем.

Разборка коробки передач

Снимаем стальную крышку пятой передачи открутив 3 болта:

Выколоткой выбиваем стальной пружинный штифт:

Далее можно включить какую либо передачу и осадив вилку включить 5-ю передачу зафиксировав валы от проворачивания. Откручиваем гайку первичного вала и болт вторичного. Либо если крутить гайковертом можно не фиксировать валы, просто придержать рукой, чтобы не крутились.

Снимаем ведущую шестерню 5-й передачи вместе со ступицей и вилкой. Используем для этого две прочные отвертки:

Если еще не открутили болт вторичного вала, то откручиваем его. При этом потом при сборке обязательно его нужно поставить на фиксатор резьбы сильной фиксации:

Переворачиваем коробку и откручиваем все болты стягивающие картер кпп и картер сцепления, после чего их постепенно отрываем отвертками

При этом обратите внимание на пластмассовую деталь, здесь на фото виден черный огрызок ее слева от валов

Кто то уже отломал кончик при неосторожном ремонте. Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу. Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла

Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу. Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

Для дальнейшей разборки необходимо снять штоки и вилки. Для этого выбиваем пружинные штифты вилки 1-2 -й и 3-4-й передачи:

Вытаскиваем фиксаторы, которые служат для предотвращения одновременного включения двух передач:

Вытаскиваем шток 1-2-й передачи, вынимаем вилку, затем выбиваем трубчатый штифт штока задней передачи:

Затем вытаскиваем валы и шток задней передачи:

Обслуживание

Единственное, как нужно обслуживать КПП 2181 на «Гранте», – это своевременно менять масло. Интервал замены составляет 70 тыс. км.

Обслуживание МКПП

Процедура замены масла выглядит так:

  1. Найдите место, где можно получить доступ к днищу автомобиля, – эстакаду, подъемник, яму в гараже.
  2. Загоните машину, зафиксируйте автомобиль ручным тормозом.
  3. Подготовьте тару не менее 3 литров и перчатки. Отработанное масло вредит коже.
  4. Откройте сливную крышку и подождите, пока все масло стечет в тару. Нужно открыть еще и заливную пробку, так масло выйдет быстрее и ровнее.
  5. Залейте 0,5 л минерального масла, чтобы промыть (можно чуть больше), поставьте КПП на нейтраль и заведите на холостых оборотах на пять минут, затем заглушите его.
  6. Слейте то, чем промывали, и залейте свежее масло.

Замена масла на «Лада Гранта»

Для «механики» очень желательно промывать коробку при замене масла, так она проживет дольше.

Обслуживание привода сцепления

Привод сцепления не нужно обслуживать, за ним достаточно просто следить. Перетирание троса, повреждение самого привода может привести к повышенному шуму при выключении сцепления и к его неполному включению.

Трос очень желательно смазать, а если он износился – заменить. Периодически сцепление нужно регулировать и следить за ходом педали.

Обслуживание и регулировка тросового привода (системы выбора передач)

Тоже нуждается в смазке и в присмотре. Возможности регулировать тросовый привод на «Гранте» нет чисто технически, потому что инженеры не предусмотрели такую возможность. Народные умельцы стараются просто подтягивать тросы или отодвигать ушки крепления, однако хорошей эффективностью способ не отличается.

Если тросовый привод износился, его надо заменять. По плану их замена производится раз в 100 тыс. км. Если машина еще на гарантии, проще всего обратиться к официалам. Вам также поможет ремкомплект троса КПП «Гранта».

Как часто нужно производить очистку АКПП

Многие автомобилисты, мягко говоря, не слишком положительно относятся к промывке автоматической коробки передач, и совершенно зря. Хотя специализированные исследования по этому поводу пока не проводились, практика показывает, что это мероприятие однозначно полезно. Но с какой регулярностью его проводить? Рекомендации автопроизводителей в этом плане более-менее совпадают: при каждой плановой замене трансмиссионной смазочной жидкости. То есть каждые 35-70 тысяч километров пробега, в зависимости от конкретной марки/модели авто.

В отдельных случаях может быть выполнена и внеплановая процедура очистки автоматической КПП, связанная со следующими ситуациями:

  • появление проблем во время переключения передач, которых ранее не наблюдалось;
  • если автомобиль во время разгона начинает дёргаться;
  • в случае возникновения других признаков нестабильной работы автоматической трансмиссии.

Если промывка ощутимых результатов не дала, то только тогда следует приступать к поиску неисправности в самой коробке либо её отдельных узлах.

Возможные поломки МКПП Ларгус

ЛАДА Ларгус – это семейный автотранспорт, оснащенный системой трансмиссии, которая хорошо приспособлена для работы в сложных дорожных условиях, при поездке по пересеченной местности.

При продолжительной эксплуатации Лады Ларгус, ее владелец может столкнуться с такой проблемой, как нечеткие переключения передач.

В диагностике автотранспорт нуждается, если отмечаются проблемы с включением задней передачи. В ряде случаев это следствие того, что ухудшились рабочие свойства залитого масла. Трансмиссионная жидкость должна быть заменена, если она поменяла свой цвет. Вой коробки может быть причиной того, что отмечается недостаточное количество масла в КПП. Обязательной проверке должны быть подвергнуты шестерни.

Диагностика коробки актуальна, если стал отмечаться увеличенный ход рукоятки. Следует отметить, что при прохождении диагностики на Ладе проверяться состояние свечей и фильтров. При поломке данных расходников машина начинает хуже разгоняться, повышается расход топлива.

При частой эксплуатации Лады в агрессивных условиях, может ухудшиться преждевременно функционирование КПП. В частности, появятся посторонние шумы, скрипы в результате износа подшипников. Данные комплектующие детали должны иметь хороший уровень смазки.

Таким образом, на Ларгусе могут устанавливаться механические коробки JH3 и JR5 (5 ступеней), которые включают синхронизаторы на все передачи переднего хода. Они отличаются по узлам выключения сцепления. Неисправности могут возникать вследствие многих причин, начиная от износа шестерен, заканчивая самопроизвольным откручиванием болтов. Способствует сокращению ресурса КПП использование во время ремонта неоригинальных автозапчастей.

Капитальный ремонт КПП всегда начинается с диагностики автотранспорта. Благодаря компьютерной диагностике представляется возможным точно определить присутствующий характер неисправности. При необходимости ремонта данных КПП следует обратиться в специализированный сервис.

Механическая коробка передач


Коробка передач:

Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера КП. Картер сцепления и картер КП отлиты из алюминиевого сплава, а задняя крышка штампованная из стали. Картер сцепления крепится к картеру коробки винтами, между ними бензомаслостойкая герметик-прокладка. Задняя крышка крепится к картеру КП с помощью трёх болтов.

При изготовлении Renault Logan, коробку передач запрявляют трансмиссионным маслом, которое рассчитанно на весь срок службы автомобиля. Уровень масла в КП должен находиться на уровне нижней кромки заливного отверстия. Объём масляного картера 3,1 л.

Заливное отверстие расположено в картере коробки передач, спереди по ходу автомобиля. Пластмассовая пробка заливного отверстия выполнена так, чтобы ее можно было отворачивать и заворачивать руками, без инструментов. Пробка уплотнена резиновой прокладкой. Сливное отверстие находится снизу на картере КП. Пробка сливного отверстия имеет медную шайбу.

Масло КПП заливаемое на заводе: Elf Tranself TRX 75W80, Elf Tranself TRJ 75W80, Elf Tranself TRT 75W80, Elf Tranself TRP 75W80

На Рено Логан может быть установлена одна из двух МКПП: JH1 или JH3. Эти КПП практически одинаковы и различаются только размерами картеров сцепления.

Расположение идентификационных номеров на КПП может быть в двух вариантах:

Ранее устанавливались таблички, расположение которой показано на рисунке


1 — Идентификационная табличка на МКПП : А — Тип МКПП; В-Цифровой код МКПП; С-Заводской номер; D — Завод-изготовитель.

Теперь на коробках передач ставят клеймо с идентификационным номером

Передаточные числа КПП

Механизм управления КПП

Механизм управления КПП:

Тяга управления КПП

Привод управления коробкой передач состоит из кулисы, рычага переключения передач с шаровой опорой, тяги привода управления КП и механизма, установленного на картере коробки передач.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, двухсателлитный. Герметичность соединения внутреннего шарнира правого привода переднего колеса с шестерней дифференциала обеспечивается сальником, запрессованным в картер коробки передач, а внутреннего шарнира левого привода – сальником, установленным в чехле шарнира. Чехол внутреннего шарнира левого привода неподвижно закреплен специальным держателем на картере коробки передач, а вал привода вращается внутри чехла на шариковом подшипнике.
В нижней части картера коробки передач расположена пробка сливного отверстия, а сбоку – пробка наливного отверстия.

Проблемы при переключении передач

Не удается включить передачу или рычаг не возвращается в исходное положение

• Сцепление не выключается (см. неисправности сцепления).

• Вилки выбора передач деформированы или заклинивают. Часто это вызвано недостаточной смазкой. Выполните капитальный ремонт коробки передач.

• Шестерни заклинивают на валу. Чаще всего это вызвано недостатком смазки или чрезмерным износом подшипников и втулок коробки передач. Выполните капитальный ремонт коробки передач.

• Механизм выбора передач заклинивает. Это вызвано недостатком смазки или чрезмерным износом.

• Рычаг переключения передач поврежден. Шлицы сорваны с рычага или вала, что может быть вызвано ослаблением крепления рычага. Замените все поврежденные компоненты.

Рычаг выбивает из передачи

• Вилка выбора изношена. Выполните капитальный ремонт коробки передач.

• Канавки шестерен изношены. Выполните капитальный ремонт коробки передач .

• Кулачки шестерен или пазы под кулачки изношены или повреждены. Шестерни необходимо проверить и заменить. Не стоит пытаться выполнить техническое обслуживание поврежденных деталей.

Шум при работе коробки передач

• Подшипники изношены. Также учтите, что валы могут быть изношены. Выполните капитальный ремонт коробки передач.

• Шестерни изношены или зубья сколоты.

• Металлические сколы заклинило между зубьями шестерни. Скорее всего, это частицы сколов компонентов сцепления, шестерен или механизма выбора передач, которые попали в шестерни. Это может стать причиной преждевременного повреждения подшипников.

• Уровень масла в двигателе слишком низкий. Это может вызвать возникновение воющих звуков. Также это повлияет на мощность двигателя и работу сцепления.

Описание устройства кпп Рено JH3

В 2001 году на смену устаревшим механическим коробкам серии JB пришла новая линейка JH. По конструкции это обычная двухвальная мкпп на пять передач переднего хода и одну заднего. Синхронизаторы имеются на всех передачах переднего хода, а вот задняя без синхронизатора. Вначале трансмиссия производилась в испанской Севилье, а затем на заводе Дачия в Питешти.

Механизм переключения объединен в одном корпусе с дифференциалом и главной передачей, управление осуществляется при помощи жесткой тяги, а привод сцепления обычным тросиком. На базе данной механики была создана популярная роботизированная коробка JS3 или Easy’R.

Русскоязычный мануал для мкпп JH3 вы найдете тут

Руководство для Логана с такой кпп выложено здесь

Рекомендации по сборке.

После разборки и дефектации тщательно моют все детали. Основные неисправности это забитые зубья, износ подшипников дифференциала, износ вилок, износ синхронизаторов. Распространенная неисправность течь масла через сальник и езда из за этого с пониженным уровнем масла. Если доездиться до того что масло вообще кончится можно уже не заморачиваться с ремонтом. Дешевле купить на разборке. Нередко можно встретить сильно сбитые зубья шестерни задней передачи:

Сальник привода при разборке повреждается, поэтому его в любом случае менять. Сальник первичного вала запрессован в направляющую выжимного подшипника, туда же запресован подшипник первичного вала. Поэтому заменяется узел целиком, к тому же на старых кпп обычно направляющая имеет глубокие канавки от износа:

Подшипники дифференциала при большом пробеге лучше заменить не зависимо от их состояния. При установке дифференциала могут возникнуть трудности. По нормальному нужно использовать пресс. Но можно обойтись и без него. Сначала запрессовываем нанося удары, например резиновым молотком для рихтовки кузова, или аккуратно через выколотку, пока дифференциал не сядет, дойдя до пружинного кольца. Чтобы одеть стопорное кольцо нужно еще немного осадить, но дальше стучать бесполезно. Поэтому немного сжимаем с одной стороны большими тисками, сжатие будет идти только с одной стороны, но обычно этого хватает, чтобы стопор вошел в паз. На заводе для герметизации коробки применяют анаэробный клей герметик. В случае если такого нет, можно использовать обычный. Перед нанесением герметика плоскости обязательно тщательно обезжиривают. Вообще анаэробный клей герметик обязательно используют в узлах где много мелких отверстий, каналов и есть риск что обычный может попасть и забить этот канал. Анаэробный затвердевает только в плоскостях соединения, излишки которые выдавливаются просто растворяются в масле. Синхронизаторы 1-й и 2-й передачи состоят из трех колец. (Но не на всех коробках. На некоторых синхронизаторы все простые, из одного кольца). При установке нужно их правильно соорентировать, выступ верхнего кольца должен попасть в соответствующие нижнего:

Перед тем как устанавливать картер кпп нужно включить 3-ю передачу. При этом шток задней должен расположится как на фото:

При установке картера рычаг механизма выбора передач нужно держать в положении включения 3-й передачи. Постепенно опуская картер вставляйте пружинки и шарики фиксаторов в соответствующие гнезда. При этом лучше работать вдвоем. Один опускает, второй вставляет шарики. При этом нельзя назад приподнимать картер, если вдруг сильно опустили и не успели вставить шарик. Если начать приподнимать, потянется шток и выключится 3-я передача. Тогда придется опять полностью снимать картер и заново собирать. После сборки все передачи должны легко включаться. При сборке болт шестерни 5-й передачи обязательно нужно поставить на фиксатор резьбы. Прокладку крышки 5-й передачи лучше поставить на герметик.

Источник

Выявление неисправностей тросовой коробки

Рассмотрим характерные неисправности для тросиковой КПП.

Шумы

Многие владельцы замечают, что шумит тросиковая КПП в «Гранте». Причиной этому может быть сильно изношенный трос управления. Вой коробки, особенно при торможении двигателем, возникает из-за плохой металлообработки шестерен.

Масло

Надо обратить внимание на масло в трансмиссии и своевременно его поменять. Заводское не отличается должным качеством

Масло на этой модели КПП частенько течет, несмотря на изменения конструкции картера. Не стоит повышать уровень смазывающей жидкости, чтобы избавиться от воя КПП, это лишь добавит проблем. Старайтесь заливать качественное масло. Оно немного компенсирует шум и позволяет КПП работать дольше.

Проблемы с переключением передач

Если передачи перестали переключаться в определенный момент, причины могут быть в погнутых вилках, разбитых пластиковых втулках кулисы. Иногда выходят из строя синхронизаторы.

МЕХАНИКА на LOGAN — DRIVE2

Ремонт МКПП Рено JB3 часть1

Тем не менее у владельцев Logan возникают переодические жалобы на КПП.

Уровень масла в коробке передач должен находиться на уровне нижней кромки заливного отверстия.

Отсоединяем колодку проводов от выключателя света заднего хода. Сцепление гарантированно служит более тыс. Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода.

Правая полуосевая шестерня дифференциала выполнена заодно со шлицевым валом, на который надевается внутренний шарнир привода правого колеса Рено Логан.

По цилиндрической поверхности вала работает сальник, запрессованный в гнездо картера сцепления. Левая полуосевая шестерня выполнена на корпусе внутреннего шарнира привода левого колеса, а корпус установлен в гнезде коробки передач и закреплен в ней стопорным кольцом.

Во избежание утечек масла из КПП Jh4 Рено Логан соединение внутреннего шарнира привода левого колеса с картером коробкипередач уплотнено резиновым чехлом, который с помощью металлического держателя прикреплен к картеру коробки.

Другой своей стороной чехол крепится к наружному кольцу игольчатого подшипника, установленного на вале привода левого колеса. Игольчатый подшипник выполнен заодно с сальником, препятствующим утечке масла из коробки передач по валу привода колеса. Для исключения попадания воды и уменьшения попадания пыли в полость коробки передач ее сапун 5 вынесен в верхнюю часть моторного отсека.

По конструкции обе коробки передач идентичны и разичаются только размерами картера сцепления. Передаточные числа обеих коробок передач одинаковые.

Коробка передач — двухвальная, с пятью передачами переднего хода и одной — заднего, с синхронизаторами на всех передачах переднего хода.

Устройство механической коробки передач Рено Логан

Она конструктивно объединена с дифференциалом и главной передачей. Именно данной теме будет посвящен материал, обозначенный в этой актуальной статье, также будет приведена схема переключения коробки передач.

Какие бывают виды трансмиссионных агрегатов?

Для модели Рено Логан в версии 1. Все агрегаты обладают завидной надежностью и обеспечивают комфорт при езде благодаря плавности и четкости переключения ступеней. Картер сцепления и картер КП отлиты из алюминиевого сплава, а задняя крышка штампованная из стали. Картер сцепления крепится к картеру коробки винтами, между ними бензомаслостойкая герметик-прокладка. Задняя крышка крепится к картеру КП с помощью трёх болтов. При изготовлении Renault Logan, коробку передач запрявляют трансмиссионным маслом, которое рассчитанно на весь срок службы автомобиля.

Уровень масла в КП должен находиться на уровне нижней кромки заливного отверстия.

Рекомендации по сборке.

После разборки и дефектации тщательно моют все детали. Основные неисправности это забитые зубья, износ подшипников дифференциала, износ вилок, износ синхронизаторов. Распространенная неисправность течь масла через сальник и езда из за этого с пониженным уровнем масла. Если доездиться до того что масло вообще кончится можно уже не заморачиваться с ремонтом. Дешевле купить на разборке. Нередко можно встретить сильно сбитые зубья шестерни задней передачи:

Сальник привода при разборке повреждается, поэтому его в любом случае менять. Сальник первичного вала запрессован в направляющую выжимного подшипника, туда же запресован подшипник первичного вала. Поэтому заменяется узел целиком, к тому же на старых кпп обычно направляющая имеет глубокие канавки от износа:

Подшипники дифференциала при большом пробеге лучше заменить не зависимо от их состояния. При установке дифференциала могут возникнуть трудности. По нормальному нужно использовать пресс. Но можно обойтись и без него. Сначала запрессовываем нанося удары, например резиновым молотком для рихтовки кузова, или аккуратно через выколотку, пока дифференциал не сядет, дойдя до пружинного кольца. Чтобы одеть стопорное кольцо нужно еще немного осадить, но дальше стучать бесполезно. Поэтому немного сжимаем с одной стороны большими тисками, сжатие будет идти только с одной стороны, но обычно этого хватает, чтобы стопор вошел в паз. На заводе для герметизации коробки применяют анаэробный клей герметик. В случае если такого нет, можно использовать обычный. Перед нанесением герметика плоскости обязательно тщательно обезжиривают. Вообще анаэробный клей герметик обязательно используют в узлах где много мелких отверстий, каналов и есть риск что обычный может попасть и забить этот канал. Анаэробный затвердевает только в плоскостях соединения, излишки которые выдавливаются просто растворяются в масле. Синхронизаторы 1-й и 2-й передачи состоят из трех колец. (Но не на всех коробках. На некоторых синхронизаторы все простые, из одного кольца). При установке нужно их правильно соорентировать, выступ верхнего кольца должен попасть в соответствующие нижнего:

Перед тем как устанавливать картер кпп нужно включить 3-ю передачу. При этом шток задней должен расположится как на фото:

При установке картера рычаг механизма выбора передач нужно держать в положении включения 3-й передачи. Постепенно опуская картер вставляйте пружинки и шарики фиксаторов в соответствующие гнезда. При этом лучше работать вдвоем. Один опускает, второй вставляет шарики. При этом нельзя назад приподнимать картер, если вдруг сильно опустили и не успели вставить шарик. Если начать приподнимать, потянется шток и выключится 3-я передача. Тогда придется опять полностью снимать картер и заново собирать. После сборки все передачи должны легко включаться. При сборке болт шестерни 5-й передачи обязательно нужно поставить на фиксатор резьбы. Прокладку крышки 5-й передачи лучше поставить на герметик.

Источник

Коробка передач Lada Largus

Какую функцию выполняет коробка передач на Lada Largus и других автомобилях, оснащенных двигателями внутреннего сгорания? Являясь составной частью трансмиссии, КПП преобразует и передает создаваемый ДВС крутящий момент на ведущие колеса. От ее работы зависит скорость и направление движения автомобиля. Отделяя другие агрегаты трансмиссии от двигателя, она обеспечивает режим холостого хода.

Коробки передач, устанавливаемые на Lada Largus. Их модификации и устройство

В зависимости от модели, Ларгусы комплектуются двумя типами коробок передач в различных вариантах исполнения:

  • JR5 517 — устанавливается на фургоны как с двигателями К4М, так и К7М.
  • JR5 549 — pаботает совместно с К4М на пяти- и семиместных версиях автомобиля.
  • JR5 551 — ими комплектуется семиместный универсал с восьмиклапанным двигателем.
  • Jh4 540 — эта коробка предназначена для пятиместного Ларгуса, оснащенного восьмиклапанным мотором.

Все агрегаты механические, пятиступенчатые, предусматривающие пять скоростей для движения вперед и одну заднюю. Корпус, включающий также дифференциал с шестерней главной передачи, представляет собой соединенные винтами картеры сцепления и коробки передач. Последний закрыт сзади стальной штампованной крышкой. Внутри алюминиевого картера КПП расположены два вала — первичный с блоком ведущих шестерен и вторичный с ведомыми. Jh4 и JR5 снабжены синхронизаторами, которые обеспечивают плавность переключения передач, снижают износ деталей и шум при работе. Синхронизаторы 1-2 и 3-4 скоростей монтируются на вторичном валу, синхронизатор пятой — на первичном.

Принцип действия один. В чем разница?

Отличие модификаций друг от друга заключается в разном наборе передаточных чисел. Одинаковые ПЧ во всех вариантах только у первой и задней передач. Между агрегатами JR5 и Jh4 существуют также некоторые конструктивные отличия. Одно из них касается механизма выключения сцепления. В Jh4 усилие от педали к выжимному подшипнику передается посредством тросика. Конструкцией же JR5 предусмотрена замена механического привода на гидравлический, связанная с установкой главного и дополнительного цилиндров.

Второе значительное отличие состоит в способе управления коробкой. У Jh4 включение/выключение передач осуществляется с помощью тяги. Она связывает находящиеся в салоне рычаг переключения передач и механизм управления с механизмом переключения, расположенным в картере КПП. На JR5 вместо тяги устанавливается два троса. Один отвечает за выбор нужной передачи, а второй за ее включение. Конструкция тросов несколько отличается, поэтому они не являются взаимозаменяемыми. Кроме этого, коробки Jh4 и JR5 имеют разные механизмы передачи вращательного движения ведущим колесам.

Ещё немного про КПП Ларгус

Количество масла, заливаемое в картер коробок передач разного типа незначительно отличается. Емкость JR5 составляет 2,5 литра, а Jh4 — 2,8 л. По утверждению производителя, залитое им трансмиссионное масло способно отработать весь срок службы агрегата. Поэтому в регламенте по ТО работы по замене масла в коробке не предусмотрены. Тем не менее многие предпочитают после 60 тысяч км пробега заменить его на новое. Тем более что сделать это совсем несложно. Открутив четырехгранным ключом сливную пробку, удаляем старое. Через заливное отверстие специальным шприцем закачивается новое. Это же отверстие служит для контроля уровня масла в процессе эксплуатации. Рекомендуемая производителем смазывающая жидкость — Tranself TRJ (либо NFJ либо NFP) 75W80.

Объективно КПП Ларгусов уверенно справляются с поставленными перед ними задачами. Показывают высокие тяговые характеристики, легко переносят большие нагрузки. Переключение передач достаточно четкое. Но всегда найдется желающий иметь одновременно семейный универсал и гоночный болид. Поэтому некоторые автолюбители (в первую очередь владельцы Ларгуса с JR5 549) практикуют замену шестерни, которой приводится в действие пятая передача. Установка шестерни с более низким передаточным числом (против 0,892 на родной) позволяет несколько повысить скорость при оборотах, превышающих 3000. Возможно небольшое снижение шума от работающей коробки, расхода топлива при поездках на дальние расстояния.

Остается добавить, что изначально коробка передач на Лада Ларгус поставлялась на сборочный конвейер из Румынии. В ноябре 2013 года тольяттинский автозавод полностью освоил выпуск этого агрегата. Теперь все автомобили данной модели комплектуются механическими коробками переключения передач собственного производства.

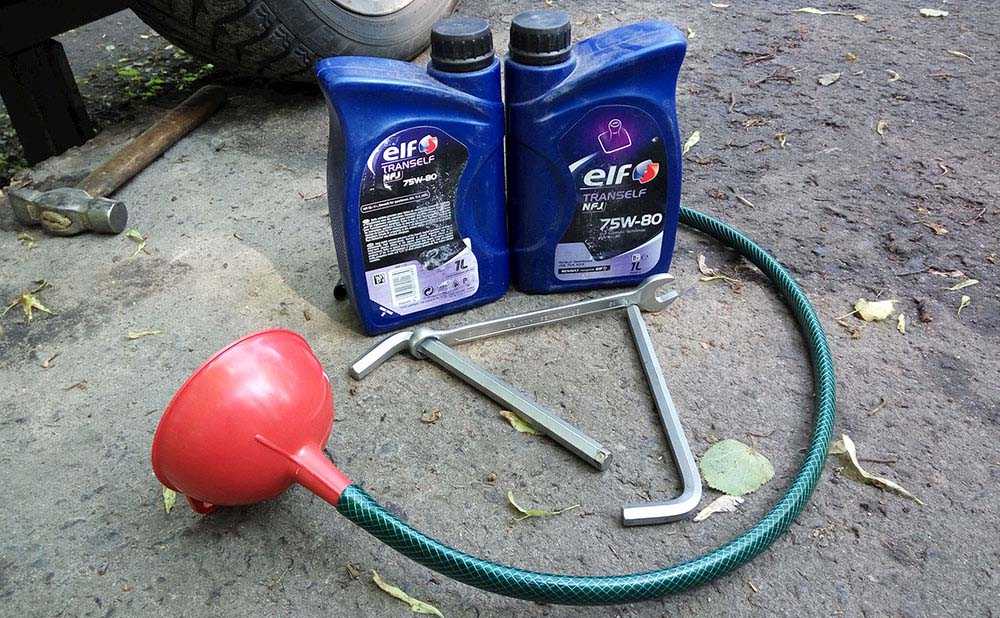

Замена трансмиссионного вещества

Перед тем как приступить к работе, водителю требуется выяснить, сколько нужно масла для КПП его автомобиля. Если планируется лишь подлить рабочую жидкость, то нужно ориентироваться по обстановке. В этом случае автолюбитель подливает масло и постоянно контролирует его уровень. Как только жидкость начнёт подходить к горловине, работы прекращаются. Для полной замены требуется около 3 литров масла подходящей марки.

Замена масла в КПП Лады Ларгус происходит по следующему алгоритму:

  • Первым делом нужно очистить от грязи и пыли всю поверхность вокруг сливного отверстия. В противном случае частички мусора могут попасть вовнутрь, что негативно скажется на работе КПП.
  • Затем под слив нужно подставить ёмкость. Её объём должен быть не менее 3,5 л.
  • После этого нужно открутить сливную пробку. Для этого понадобится четырёхгранный ключ на 8. Процесс слива отработки, в основном, не занимает много времени.
  • Рабочая жидкость сливается в подставленную ёмкость. Чтобы процесс шёл быстрее, рекомендуется сразу же открутить контрольную пробку. В противном случае масло может «завоздушиться». Если это произойдёт, вытекать оно будет очень долго.
  • Пробка устанавливается на своё место и затягивается. При этом рекомендуется поменять прокладку, которая представляет собой медную шайбу.
  • Затем остаётся лишь залить масло через контрольное отверстие. Чтобы жидкость не попала на КПП, рекомендуется использовать воронку с трубкой или большой шприц. Вытирать масло с корпуса сложно, а оставшаяся на кожухе жидкость при сильном нагреве может воспламениться. Объём масла, необходимого для коробки передач Lada Largus, составляет 3 литра.

Как только масло начало вытекать из картера, процедура прекращается. После этого автолюбителю остаётся лишь закрутить контрольную пробку и установить защиту.

Перед тем как менять масло, рекомендуется прогреть двигатель. Так оно будет вытекать быстрее. Масло нельзя менять на сильном морозе. Это чревато тем, что в картер попадут осколки льда и снег. Да и вязкость самой жидкости на морозе повышается, что делает процедуру замены более долгой.

Заливку нового масла лучше проводить в гараже. Так водитель уменьшит шанс того, что вместе с маслом вовнутрь попадёт пыль или грязь, которая на улице поднимается с каждым порывом ветра. Если это произойдёт, водителю придётся полностью перебирать коробку передач. А это длительный и очень сложный процесс, поэтому лучше заранее обезопаситься.

Раздел 1. Зачем промывать механическую коробку передач?

Увеличение срока службы коробки передач

Один из основных аргументов в пользу промывки коробки передач — увеличение срока ее службы. В процессе работы внутренние детали коробки передач покрываются металлическими стружками и грязью. Это приводит к износу механизма и возможности поломки. Промывка помогает избавиться от этих и других примесей, сохраняя работоспособность коробки в течение долгого времени.

Предотвращение проблем с передачами

При загрязнении внутренней части механической коробки передач возможны различные проблемы, связанные с её работой. Часто это проявляется в трудностях при переключении скоростей, появлении шумов и вибраций во время езды. Промывка коробки передач помогает избавиться от этих неприятных проблем и улучшить прохождение передач.

Экономия денег

Промывка коробки передач с помощью специализированных жидкостей обходится дешевле, чем полная замена коробки в случае ее поломки. Поэтому, регулярная промывка может помочь экономить деньги и предотвратить необходимость в дорогостоящем ремонте или замене коробки передач в будущем.
