Конструкция кпп лада гранта

Назначение МКПП

Коробка передач

Характеристики

18 – ведомая шестерня II передачи вторичного вала; 19 – ведомая шестерня III передачи вторичного вала; 20 – синхронизатор III и IV передач; 21 – ведомая шестерня IV передачи вторичного вала; 22 – шариковый подшипник вторичного вала; 23 – ведомая шестерня V передачи вторичного вала; 24 – синхронизатор V передачи; 25 – вторичный вал; 26 – задняя крышка картера коробки передач; 27 – ведущая шестерня V передачи; 28 – шариковый подшипник первичного вала; 29 – первичный вал; 30 – картер коробки передач; 31 – роликовый подшипник первичного вала; 32 – сальник первичного вала; 33 – сапун

Привод переключения передач

11 – наконечник шарнира; 12 – хомут; 13 – защитный чехол тяги; 14 – тяга привода управления коробки передач; 15 – рычаг переключения передач; 16 – обойма шаровой опоры; 17 – шаровая опора рычага переключения передач; 18 – реактивная тяга

Механизм выбора передач

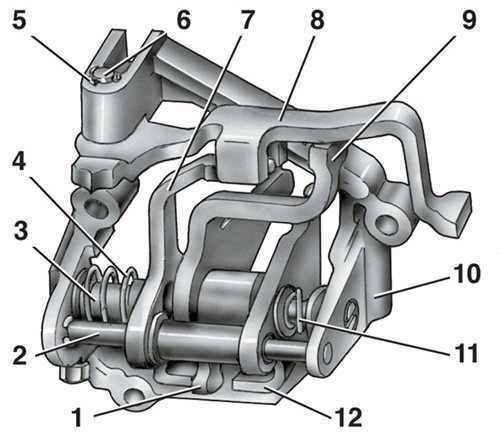

1 – рычаг выбора передач (переднего хода); 2 – направляющая ось блокировочных скоб; 3 – ось рычага выбора передач; 4 – пружина; 5 – стопорное кольцо; 6 – ось вилки заднего хода; 7 – блокировочная скоба; 8 – вилка включения заднего хода; 9 – рычаг выбора передач (заднего хода); 10 – корпус механизма выбора передач

На автомобиле установлена пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей.

Первичный вал 29 (рисунок Коробка передач) выполнен в виде блока ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 25 – полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу расположены ведомые шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов – роликовые, задние 22, 28 – шариковые. Под передним подшипником вторичного вала расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.

Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 13. К фланцу коробки дифференциала крепится ведомая шестерня 12 главной передачи.

Привод управления коробкой передач состоит из рычага 15 (рисунок Привод переключения передач) переключения передач, шаровой опоры 17, тяги 14, штока 5 выбора передач и механизмов выбора и переключения передач.

Чтобы исключить самопроизвольное выключение передач вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля, в привод управления коробкой передач введена реактивная тяга 18, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма 16 шаровой опоры рычага 15 переключения передач.

На внутреннем конце штока 5 закреплен рычаг 1, который действует на трехплечий рычаг 2 механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе 10 (рисунок Механизм выбора передач) механизма выбора передач крепятся две оси. На оси 3 установлены трехплечий рычаг выбора передач, две блокировочные скобы 7 и 12. Другая ось 2 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага 1 выбора передач служит для включения передач переднего хода, плечо рычага 9 – для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси 6 установлена вилка 8 включения заднего хода.

В коробку передач заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.

Что получили?

Конструкцию коробки передач удалось не только оптимизировать и сделать более надежной, но и практически полностью устранить неприятные вибрации на рычаге и кузове автомобиля. Люфты стали меньше, а переключения четче. Стоит отметить, что использование модернизированной коробки передач на Лада Гранта и Лада Калина 2 повлекло за собой увеличение стоимости этих автомобилей в среднем на 5000 рублей. Кстати, тросовая коробка не устанавливается на Лада Приора, на этом автомобиле используется МКПП-2180 с жесткими тягами.

Напомним, по отзывам первые экземпляры доработанной коробки передач были не совсем удачные. Владельцы заметили уменьшение вибраций, но столкнулись с новой проблемой, коробка стала выть. После этого АВТОВАЗ внес изменения в конструкцию, но осадок остался..

• Магнитола rd3 не работает



• Чем отличается редукторный стартер от обычного 2114



• Какое масло заливать в коробку пежо 308 автомат



• Как закрепить видеорегистратор без присоски на торпеду



• Навител не видит спутники

ОПИСАНИЕ КПП ВАЗ 2107

Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.

коробка передач ваз 2107

На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка» прекрасно перерабатывает и передаёт его на колёсную базу.

Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.

Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Коробка передач с включением всех передач зубчатыми кулачковыми муфтами

Один из самых старых вариантов включения передач — это зубчатая кулачковая муфта (рис. 26). Она состоит из ступицы синхронизатора с наружным зубчатым венцом (1), жестко соединенной с вторичным валом коробки передач, и скользящей муфты с внутренним зубчатым вен­цом (2), перемещающейся по ступице синхрони­затора.

Во время переключения передач муфта пере­мещается вилкой переключения передач (3) влево или вправо через короткие зубья (4) соот­ветствующей подвижной шестерни, в результате чего возникает соединение с вторичным валом. Однако при этом соединяемые детали (скользя­щая муфта и подвижная шестерня) должны вра­щаться с одинаковой частотой, иначе неизбежно раздастся треск или грохот.

Недостатком кулачковой муфты является то, что синхронное вращение можно достичь только за счет так называемого двойного выжима сце­пления при переключении на более высшую пере­дачу или двойного выжима сцепления с нажатием на педаль газа («перегазовкой») при переключе­нии на более низшую передачу.

Пример HTML-страницы

Пример HTML-страницы

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Сравнение МКПП 2180 и МКПП 2181

Разница между двумя коробками значительная:

1. Вместо жестких тяг используется трос (японская фирма Atsumitec). За счет этого уменьшается вибрация на кузов и ручку КПП.
2. На 1 и 2 передачах установили многоконусные синхронизаторы. Это увеличивает срок службы узлов и снижает усилие при включении передач.
3. Диаметр сцепления увеличили до 215 мм. В связи с этим пришлось использовать другой картер, а стартер расположить не вдоль коробки, а вдоль двигателя.
4. Уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º), а также усилие предварительного поджатия (со 150 до 70 Н). Это позволило облегчить переключение.
5. Механизм выбора передач был разработан заново (группа компаний Schaeffler).
6. Механизм выбора передач перенесли снизу вверх. Это позволило устранить течь масла и облегчить переключение передач в мороз.
7. В конструкции механизма выбора передач предусмотрена селекторная пластина, обеспечивающая чёткую схему переключения передач.
8. В механизме предусмотрели блокировку от случайного включения заднего хода.
9. Объем масла в КПП уменьшился с 3,3 литров до 2,2.
10. С завода в КПП заливают вместо минералки – полусинтетику.

Передаточное число ГП редукторов

ПЕРЕДАТОЧНОЕ ЧИСЛО ГЛАВНЫХ ПЕРЕДАЧ РЕДУКТОРОВ ВАЗ

В редуктор заднего моста автомобилей ВАЗ заднеприводной компоновки можно установить любуюглавную передачу (пару) не зависимо от модели автомобиля. Исключение составляют лишь полноприводные модели ВАЗов (“Нива” и её модификации). В отношении последних справедливо правило: при ремонте редуктора (переднего или заднего в отдельности), необходимо обеспечить совпадение передаточных чисел у главных передач обоих редукторов. Несоблюдение данного правила неминуемо приведет к поломке зубьев шестерен главной передачи у одного или обоих редукторов сразу же после начала движения.

В настоящее время в продажу поступают главные пары со следующими передаточными числами: 3,9; 4,1; 4,3. Чем больше передаточное число главной пары, тем, соответственно , больше мощность редуктора. Напротив, чем меньше передаточное число главной пары, тем редуктор является наиболее скоростным. Самыми лучшими мощностными характеристиками обладал редуктор автомобиля ВАЗ 2102, но вместе с уходом данной модели с конвейера канула в лету и главная пара с передаточным числом 4,44.

Если Вы только готовитесь к ремонту редуктора и перед Вами встала задача приобретения главной пары, но Вы не знаете, какая именно главная пара и с каким передаточным числом установлена в редукторе Вашего автомобиля, можно воспользоваться получением необходимых при покупке данных следующим способом (нижеописанную операцию лучше производить с помощником):

Вывешиваем одно заднее колесо автомобиля и устанавливаем его (автомобиль) на надежные подставки. Устанавливаем рычаг переключения передач в нейтральное положение и полностью отпускаем ручной тормоз, обеспечив, тем самым, свободное вращение колеса.

Вращаем поднятое колесо, считая при этом его обороты и обороты карданного вала. Для получения наиболее точных данных необходимо сделать 10 оборотов колеса.

Подсчитав обороты колеса и карданного вала, используя приведенную ниже таблицу, определяем передаточное число редуктора и, соответственно, модель главной пары. Если при ремонте в редуктор будет установлена не родная главная пара, с иным передаточным числом, то при движении изменятся показания спидометра (скорость и пройденный автомобилем путь).

главная пара	кол-во зубьев на шестернях	число оборотов карданного вала на 10 оборотов колеса	передаточное число
на ведомой	на ведущей
2102	40	9	22,2	4,44
2101	43	10	21,5	4,3
2103	41	10	20,5	4,1
2106	43	11	19,5	3,9

И последнее, что хотелось особо отметить завершая главу о главных передачах: гипоидное зацепление обладает большим продольным скольжением, что значительно ухудшает условия смазки при работе редуктора. Эти обстоятельства, в свою очередь, выдвигают соответственные требования к прочности создаваемой масляной пленки, а значит и более серьезному подходу при выборе той или иной маркитрансмиссионного масла для заливки в редуктор. В настоящее время шестерни главных передач при их изготовлении подвергаются специальной химической обработке – фосфатированию. Это позволяет применять для эксплуатации менее вязкое масло, избежав при этом заедания, а, возможно и сваривания зубьев шестерен. Это особенно актуально в самый опасный период, когда происходит их взаимная притирка и приработка.

При массе своих достоинств гипоидные передачи (главные пары) требуют к себе особого внимания в отношении нагрева. Нормальная рабочая температура главной пары колеблется при работе редуктора в диапазоне 90-95 градусов. Разумеется, приведенный температурный диапазон характерен для среднестатистических режимов движения. При длительной поездке и, особенно, в жаркую погоду температура главной паредачи может существенно преодолеть барьер в 100 градусов.

Исходя из вышесказанного следует следующее правило: после проведения ремонта редуктора ВАЗ необходимо обязательно проследить за нагревом агрегата. Для этого, проехав со скоростью 60-70 км/ч в течение 20-30 мин. следует проверить нагрев редуктора в зоне горловины его картера, который, в свою очередь, не должен превышать 90-95 градусов. Нагрев редуктора проверяется как нагрев утюга: попавшая в зону проверки вода не должна кипеть.

Ремонт, особенности и технические характеристики

Внутри машины ВАЗ 21118, как и любой другой, всегда стоит коробка передач. У такой модели, как Калина 1118, это устройство представляет собой конструкцию механического типа, которая снабжается одной ступенью заднего хода, а также 5 ступенями переднего.

Коробка переключения передач от Лада Калина.

В Lada Kalina коробка передач объединяется конструктивно с дифференциалом, основной передачей. Ремонт дифференциала КПП тоже должен учитывать это.

В виде трёх алюминиевых медных картера представлен сам корпус механизма у машины ВАЗ Калина:

Между ними наносят специальные герметики, когда осуществляется сборка, ремонт коробки передач.

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

• износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
• на синхронизаторах кольца пришли в негодность, необходимо сменить;
• лопнула пружина синхронизатора, сменить;
• на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

• шарнир рычага заклинивает, осмотреть и зачистить;
• неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
• рычаг переключения сломан, поменять на новый;
• вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

• изношены подшипники, их следует поменять, а заодно проверить сальники;
• изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
• не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

• износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
• разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
• механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Сравнение МКПП 2180 и МКПП 2181

Разница между двумя коробками значительная:

1. Вместо жестких тяг используется трос (японская фирма Atsumitec). За счет этого уменьшается вибрация на кузов и ручку КПП.
2. На 1 и 2 передачах установили многоконусные синхронизаторы. Это увеличивает срок службы узлов и снижает усилие при включении передач.
3. Диаметр сцепления увеличили до 215 мм. В связи с этим пришлось использовать другой картер, а стартер расположить не вдоль коробки, а вдоль двигателя.
4. Уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º), а также усилие предварительного поджатия (со 150 до 70 Н). Это позволило облегчить переключение.
5. Механизм выбора передач был разработан заново (группа компаний Schaeffler).
6. Механизм выбора передач перенесли снизу вверх. Это позволило устранить течь масла и облегчить переключение передач в мороз.
7. В конструкции механизма выбора передач предусмотрена селекторная пластина, обеспечивающая чёткую схему переключения передач.
8. В механизме предусмотрели блокировку от случайного включения заднего хода.
9. Объем масла в КПП уменьшился с 3,3 литров до 2,2.
10. С завода в КПП заливают вместо минералки — полусинтетику.

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.

Коробка передач

Коробка передач служит для преобразования вращающего момента по значению и направлению, изменения силы тяги на ведущих колесах, скорости и направления движения, обеспечивает возможность движения машинно-тракторных агрегатов (МТА) задним ходом и длительное разъединение двигателя и ведущих колес.

К коробке передач предъявляются следующие требования:

• увеличение тягового усилия до значения, необходимого для преодоления сопротивления движению в заданных эксплуатационных условиях при хороших показателях топливной экономичности
• обеспечение оптимального использования мощности двигателя, уменьшение работы буксования сцепления
• обеспечение управления переключением передач, сокращение переключений для повышения динамических качеств
• высокий КПД на чаще всего используемых передачах
• наличие нейтрального положения для длительного отключения двигателя от трансмиссии, а также передачи заднего хода
• возможность отбора мощности для привода дополнительного оборудования

Технический уровень современных тракторов и автомобилей, эффективность их использования в значительной мере зависят от типа трансмиссии, числа передач, перепада между ними, способа переключения передач, надежности и стоимости.

Ступенчатые коробки передач. Принцип действия

Наиболее распространены ступенчатые коробки передач. Их классифицируют по следующим основным признакам:

• по числу передач (ступеней) — четырех-, пятиступенчатые и т.д.;
• способу зацепления шестерен — с подвижными шестернями и с шестернями постоянного зацепления
• расположению валов относительно продольной оси трактора — с продольным и поперечным расположением валов. В тракторах Т-16М, Т-25А и ЛТЗ-55 применены коробки передач с поперечным расположением валов, в большинстве тракторов — коробки передач с продольным расположением валов
• способу переключения передач — коробки, переключаемые с остановкой трактора и без его остановки (на ходу)
• способу управления — с механическим, гидравлическим и электромагнитным механизмом включения передач

Принцип работы шестеренных коробок передач основан на том, что вращение от ведущего вала к ведомому передается через шестерни, которые могут входить в зацепление друг с другом в определенных сочетаниях.

Рассмотрим работу наиболее распространенной трехвальной пятиступенчатой коробки передач с прямой передачей. Вращающий момент двигателя через сцепление передается первичному валу 7, а с него через шестерни 2 и 11 — промежуточному валу 9.

Рисунок. Кинематическая схема трехвальной коробки переключения передач (КПП) с прямой передачей: 1 — первичный вал; 2, 4, 7, 8, 10, 11 — шестерни; 3 — зубчатая муфта; 5 — корпус коробки; 6 — вторичный вал; 9 — промежуточный вял; 12 — подшипник вторичного вала

На промежуточном валу 9 жестко закреплены ведущие шестерни 10, в зацепление с которыми входят соответствующие ведомые каретки шестерен 4 вала 6. Перемещая каретки шестерен 4 по шлицам вала 6, в данной схеме можно получить пять передач вперед и одну назад. Чтобы включить прямую (пятую) передачу, необходимо первую каретку шестерен 4, выполненную в виде зубчатой муфты 3, переместить влево и ввести в зацепление с зубьями первичного вала. Тогда первичный I и вторичный 6 валы будут вращаться как одно целое.

Коробки с прямой передачей компактны. Их широко применяют на автомобилях и отдельных тракторах. Для увеличения числа передач применяют составные коробки передач. Они представляют собой комбинацию двух коробок; двухвальной, называемой редуктором, и трехвальной — основной.

Соосная пятиступенчатая коробка передач

Различаются два типа соосных пятиступенча­тых коробок передач.

Пятиступенчатая коробка передач, в которой прямой является пятая передача. На рисунке 19 «Пятиступенчатая коробка передач с прямой пятой передачей» схематично показана пятиступенчатая ко­робка передач автомобиля Porsche 928 с прямой пятой (высшей) передачей. (Шестерня заднего хода не изображена.)

Пятиступенчатая коробка передач, в которой прямой является четвертая передача, а пятая (высшая) сделана ускоряющей (повышающей), то есть имеет передаточное отношение меньше единицы. Частота вращения вторичного вала при включении пятой передачи выше, чем частота вращения первичного вала (рис. 20 «Пятиступенчатая коробка передач с повышающей пятой передачей«).

Шестерни заднего хода (13,14 и 15) находятся в постоянном зацеплении и постоянно вращаются, поэтому они имеют косые зубья. Для включения передачи заднего хода муфта включения (19) смещается влево. При этом она жестко соединяет подвижную шестерню (15) с помощью синхронизатора (на рисунке не изображен) с вторичным валом коробки передач (16).

Процесс передачи крутящего момента на от­дельных передачах иллюстрирует схема, изобра­женная под чертежом коробки передач.

Коробки передач, изображенные на рисунках 17, 19 и 20, иллюстрируют два типа:

коробки передач с включением всех передач скользящими зубчатыми кулачковыми муфтами и синхронизированные коробки передач. (Для большей наглядности система синхронизации не изображена.)

Оба типа коробок передач имеют также другое название — бесшумные коробки пе­редач, что обусловлено низким уровнем шума во время их работы. Отличительные признаки: все зубчатые ступени, за исключением передачи за­днего хода, находятся в постоянном зацеплении и имеют косые зубья, которые способствуют под­держанию минимального уровня шума. Название «коробка передач с включением всех передач зубчатыми кулачковыми муфтами» означает: все передачи переднего хода включаются путем перемещения скользящих кулачковых муфт, то есть муфт включения.

В несоосной коробке передач валы привода и отбора мощности находятся не на одной осевой линии (рис. 21 «Несоосная четырехступенчатая коробка передач«). Направление вращения вто­ричного вала коробки передач не совпадает с на­правлением вращения первичного вала. Коробка передач имеет два вала, поэтому иногда именует­ся двухвальной:

• Первичный вал (1);
• Вторичный вал (2).

Пример HTML-страницы

Вторичный вал несет также ведущую шестер­ню главной передачи. Шестиступенчатая несоо­сная коробка передач может быть трехвальной.

Все переключения выполняются на первичном валу, вторичном валу или на обоих валах. В не­соосных коробках передач прямая передача не предусмотрена. Высшая передача всегда име­ет ускоряющее передаточное отношение (рис. 22 «Несоосная пятиступенчатая коробка передач«).

Несоосные коробки передач имеют пять или шесть передач и используются на легковых авто­мобилях с передним приводом.

Схема коробки передач

Рис. Схема коробки передач: 1—4 — подшипник коробки передач; 5 — подшипник переднего конца вторичного вала коробки передач; 6 —  картер коробки передач; 7—10 — крышка картера коробки передач; 11 — промежуточный вал коробки передач; 12 — ведущая шестерня промежуточного вала коробки передач; 13 — первичный (ведущий) вал коробки передач (с ведущей шестерней); 14-17 — шестерня постоянного зацепления; 18—19 — скользящая (передвижная) шестерня; 20 — промежуточная шестерня заднего хода; 21 — подшипник промежуточных шестерён заднего хода; 22 — ось промежуточной шестерни заднего хода; 23 — вторичный вал коробки передач; 24—25 —  вилка переключения передач; 26 — стержень вилки переключения передач, шток переключения передач; 27 — картер механизма переключения передач; 28 — ведущая шестерня спидометра; 29 — пробка сливного отверстия.

Метки: Коробка передачСхемы

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Замена масла

На заводе производитель заливает в каждый автомобиль ВАЗ 2110 трансмиссионное масло, которое призвано сохранять полноценную работу двигателя. Примерно каждые 75 тысяч километров необходимо производить обязательную замену и заливать новое масло. Но, и не дожидаясь этого срока надо контролировать уровень на котором находится масло в коробке ваз. Для этого производитель снабдил машину специальным щупом, показывающим автовладельцу уровень, до которого дошло масло в коробке. Если же этот момент упускать из внимания, то когда масло кончиться устройство придет в негодность в течение нескольких часов, поэтому надо проверять его наличие.

Чтобы водитель мог контролировать процесс переключения передач, и они не имели возможности переключиться самостоятельно, производитель ваз 2110 предусмотрел в конструкции реактивную тягу. При движении автомобиля из-за смещения осей в агрегате силового характера может произойти самопроизвольное переключение с одной скорости на другую. Для того чтобы это предотвратить один конец реактивной тяги соединен с агрегатом силового типа, а другой конец снабжен шаровой обоймой, которая служит опорой для рычага переключения с одной на другую передающую систему. Весь этот механизм представляет собой отдельный узел, который имеет сочленение с картером сцепления.

https://youtube.com/watch?v=vtIyquy9Oqo%2520

Уход и эксплуатация

При эксплуатации коробки передач необходимо следить за уровнем масла в картере и доливать его в случае необходимости. Полная замена масла производится в сроки, указанные в инструкции по эксплуатации автомобиля. При грамотном обращении с рычагом переключения передач и периодической замене масла в картере коробки, она не напоминает о себе практически до конца срока службы автомобиля.

Обычно неисправности и поломки в коробке передач появляются в результате грубой работы с рычагом переключения. Если водитель постоянно «дергает» рычаг, то когда-нибудь обязательно выйдут из строя механизм переключения или синхронизаторы, да и сами валы с шестернями. Передачи надо переключать спокойным плавным движением, с небольшой паузой в нейтрали для того, чтобы сработали синхронизаторы.

Основные неисправности коробки передач:

• Подтекание масла может быть следствием повреждения уплотнительных прокладок, сальников и ослабления крепления крышек картера;
• Шум при работе коробки передач может возникнуть из-за неисправного синхронизатора, износа подшипников, шестерен и шлицевых соединений;
• Затрудненное включение передач может происходить из-за поломок деталей механизма переключения, износа синхронизаторов или шестерен;
• Самовыключение передач случается из-за неисправности блокировочного устройства, а также при сильном износе шестерен или синхронизаторов.
