Кпп ваз 2107: устройство, неисправности, ремонт

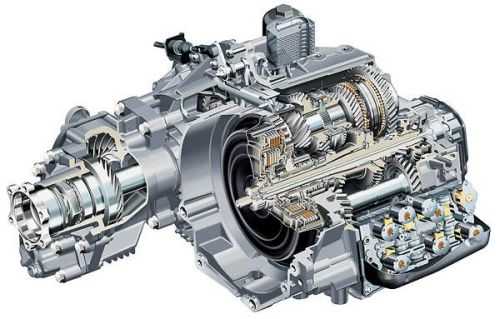

Автоматические и полуавтоматические коробки передач

Несмотря на потрясающие возможности современных коробок передач, их конструкция основана на той же, проверенной временем МКП. Изменения затронули привод переключающих муфт и способ передачи крутящего момента от коленвала двигателя на ведущий вал коробки, в остальном же схема осталась неизменной.

Отдельным рядом стоят устройства под названием вариаторы, их принцип действия будет рассмотрен отдельно. Автоматическая коробка передач или АКПП состоит из гидротрансформатора и обычной 5-ти или 6-ти ступенчатой МКП. Роль гидротрансформатора заключается в плавном выравнивании скоростей вращения ведущего и коленчатого валов. По достижении нужной скорости блокировочная муфта переводит гидротрансформатор в режим гидромуфты. За работу АКПП отвечает электронный блок управления. Роботизорованная коробка передач представляет собой МКП, в которой функции переключения передач и выключения сцепления полностью автоматизированы. Электронный блок управления и электромеханические сервоприводы справляются с поставленной задачей не хуже профессионального гонщика.

Какую КПП можно поставить на ВАЗ 2107

Изначально «Семерка» выпускалась с «четырехступкой», поэтому на нее можно установить любую ВАЗовскую коробку от заднеприводных «Жигулей». Следуют знать, какие функции будет выполнять автомобиль. Если его использовать как рабочую лошадку, возить грузы, таскать прицеп, то подойдет четырехступенчатая КПП. Она более выносливая и устойчивая к переменным нагрузкам. Если же необходима скоростная езда по автомагистралям, то подойдет пятиступенчатая КПП.

Есть возможность устанавливать коробки с иномарок.

Лучший вариант — коробка с итальянской модели «Фиат», так как это прототип нашего ВАЗа.

Также можно еще установить с «БМВ» ранней модели, но для монтажа придется переделывать крепления.

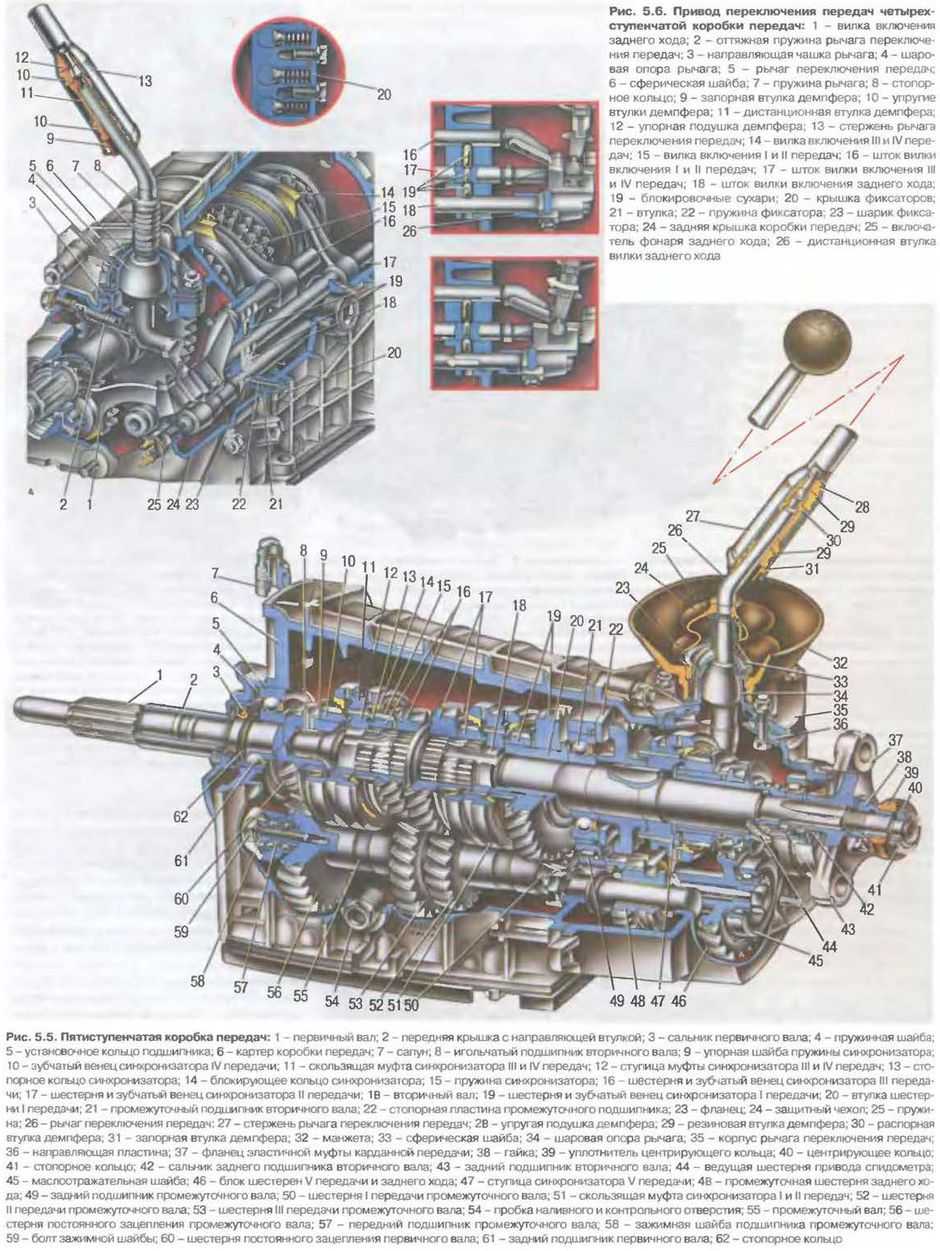

Коробка передач ВАЗ 2107 пятиступенчатая схема, ремонт,

АвтолюбителиЗамена натяжителя цепи привода распределительного вала Ваз-2107Post navigationПопулярные статьиРазделы сайта

Конечно же, всем известно, что работы по ремонту двигателя или коробки передач автомобиля лучше доверять профессионалам. Но для каждого владельца ВАЗ 2107 будет совершенно не лишней информация о том, как снять коробку и провести ее ремонт самостоятельно.

Пятиступенчатая коробка передач ваз 2107 нуждается в ремонте при появлении следующих признаков:

• появление гула или усиление привычных шумов;
• затруднение переключения передач;
• самопроизвольное отключение во время движения;

https://youtube.com/watch?v=t4hvIWvZc-E

Эти признаки вызываются износом различных деталей КПП 5, например, подшипников, синхронизаторов, сферических шарниров или сальников. Но в любом случае, при обнаружении неисправностей потребуется снятие и разборка механизма. А для того чтобы проделать все эти действия верно, необходимо ориентироваться в устройстве коробки передач ваз 2107 и уметь ее разбирать.

Устройство КПП на ВАЗ 2107

В целом, пятиступенчатая коробка передач имеет те же самые функции, что и ее предшественницы: она изменяет крутящий момент от двигателя по направлению и величине. Отличия состоят в том, что пятиступка имеет 6 скоростей, включая 1 заднюю скорость.

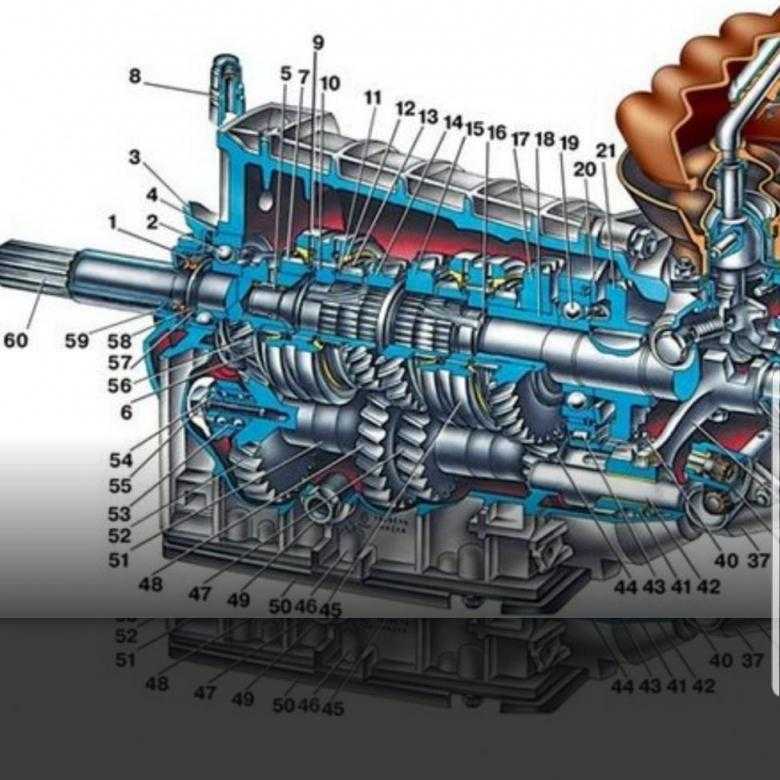

Схема КПП ВАЗ 2107

Внутри корпуса КПП выделяются:

• два вида валов с разным количеством шестерней – первичный и вторичный;
• рычаги, отвечающие за переключение передач.

При обнаружении неисправностей коробку рекомендуется снимать, опираясь на инструкцию производителя.

Работы по демонтажу пятиступенчатой КПП ВАЗ 2107

Установка автомобиля на подъемник (можно использовать эстакаду или яму), предваряется отсоединением аккумулятора и снятием панели радиоприемника:

1. Убрать и разобрать стержень КПП.
2. Отсоединить крышку с бреши в месте присоединения рычага и убрать наполнитель из поролона.
3. Убрать приемную трубу от выхлопной системы.
4. Сместить стартер, отсоединить провод спидометра.
5. Раскрутить держащие кардан болты и убрать его.
6. Тем же способом убирается цилиндр сцепления.
7. После этого коробка передач снимается с машины. Для этого лучше всего пригласить помощников, которые поддержат механизм, пока Вы откручиваете крепежные болты. На этом этапе желательно также слить масло из трансмиссии.

После того, как все эти действия проделаны, делаем ремонт коробки передач ВАЗ 2107.

Процесс ремонта

Приступая к ремонту или тюнингу КПП, постарайтесь как можно тщательнее отмыть все доступные поверхности керосином.

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены

Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми

Чаще всего заменять приходится изношенную шестерню или подшипник

Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми. Чаще всего заменять приходится изношенную шестерню или подшипник.

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

Необходимо заметить, что, как и любая коробка передач, 5 ступка ВАЗ 2107 нуждается в периодическом обслуживании для предупреждения возникновения неисправностей во время движения.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

КПП 6 ступенчатая описание конструкции на примере модели Volkswagen Touareg

Шести-ступенчатая коробка передач современного автомобиля марки Туарег является ярким представителем устройств нового поколения. Данная конструкция имеет ряд передаточных чисел улучшенной плотности, благодаря чему осуществляется передача максимального крутящего момента на колеса транспортного средства. Данное свойство коробки особенно ценится при эксплуатации машины на дорогах плохого качества и при быстрой езде по ровным покрытиям (спортивные модели).

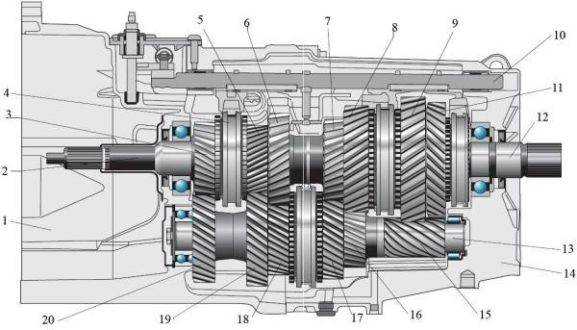

Схема механической коробки модели Touareg:

1 – картер механизма сцепления; 2 –вал первичный; 3 – ведущая шестерня; 4 – муфта синхронизатора; 5 –шестерня VI передачи; 6 –шестерня III передачи; 7 –шестерня IV; 8 –шестерня II передачи; 9 –шестерня I передачи; 10 – шток с вилкой для переключения передач; 11 –шестерня передачи заднего хода; 12 – вторичный вал; 13 – промежуточный вал; 14 – задний отсек КПП; 15 –шестерня I передачи и передачи заднего хода; 16 –шестерня II передачи; 17 –шестерня IV передачи; 18 –шестерня III передачи; 19 –шестерняVI передачи; 20 –шестерня постоянной передачи.

При передаче мощности на колеса задействованы зубчатые колеса, размещенные на первичном, вторичном и промежуточном валах.

• момент вращения сообщается на трансмиссию при помощи дисков механизма сцепления;
• валы опираются на радиальные подшипники;
• шестерни неподвижного типа выполнены совместно с валами;
• подвижные шестерни зацеплены с неподвижными зубчатыми колесами;
• при включении заданной скорости соответствующие синхронизирующие муфты соединяют шестерни с валом вторичным, при этом момент вращения передается на главную передачу, с целью дальнейшего приведения в движение колес автомобиля.

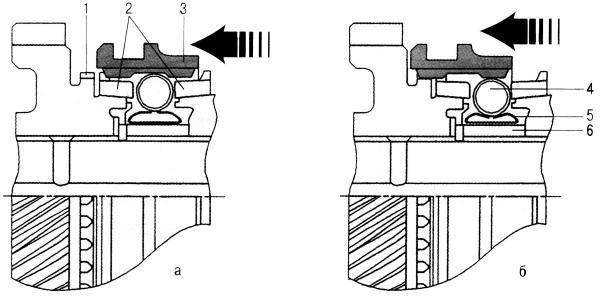

Схема синхронизирующей муфты

В состав синхронизатора входят следующие элементы:

• Ступица (1).
• Кольцо наружное (3).
• Блокираторы (2).
• Сухарики (4).
• Листообразная пружина (5).

Конструкцией ступицы предусмотрены специальные шлицы, нарезанные на внутренней поверхности. При помощи шлицов ступица плотно сидит на вторичном валу. Внешний диаметр оформлен шлицами для соединения с подвижным кольцом.

На внутреннем диаметре кольца наружного имеются специальные прорези для зацепления со ступицей и вращающимися зубчатыми колесами. Вилка входит в проточенную канавку кольца для переключения скоростей.

Назначение колец с коническими стенками – уравнивать (синхронизировать) скорость вращения валов – промежуточного со вторичным. Это обеспечивает плавное включение шестеренок выбранного режима. Детали, под названием «сухари», расположены на пружине листового типа (5).

Принцип срабатывания синхронизатора:

1. Переключение скоростей осуществляется при выключенном сцеплении.
2. Выходной вал силового агрегата отделен от первичного.
3. Шестерни находятся в свободном вращении, т. к. поток мощности пока не передается от двигателя на колеса автомобиля.
4. Вилка штока передвигает синхронизирующую муфту к рабочей шестерне (в соответствии с выбранным режимом).
5. Происходит выравнивание скоростей муфты синхронизатора и заданного зубчатого колеса.
6. Далее происходит сопряжение валов КПП (первичного, промежуточного, вторичного) через систему зубчатых зацеплений шестерен.
7. Теперь каждый вал крутится с определенной скоростью.
8. Скорость их вращения пропорциональна передаточному числу, в соответствии с выбранным режимом.

Как это работает

Проще всего пояснить принцип действия данного узла на примере работы механической коробки передач. По сути, МКП это многоступенчатый понижающий редуктор, собранный по трехвальной, а реже по двухвальной схеме. Первичный, или ведущий вал посредством сцепления соединен с маховиком ДВС. Вторичный, или ведомый вал имеет жесткое соединение с карданным валом автомобиля. Третий, промежуточный, вал необходим для передачи оборотов от ведущего вала к ведомому. Валы располагаются параллельно друг другу и собраны в едином корпусе. На ведущем валу располагается шестерня, передающая движение промежуточному валу. Промежуточный вал оснащен блоком мертво закрепленных шестерен, часто изготовленных как единое целое. Шестерни ведомого вала расположены в щлицах оси или специальных ступицах. Между ними располагаются муфты включения передач, которые вращаются вместе с валом, но способны передвигаться по его продольной оси. Шестерни и муфты ведомого вала могут взаимодействовать друг с другом при помощи зубчатых венцов на своих торцевых поверхностях.

При включении какой либо передачи, кроме заднего хода, муфта, ответственная за ее включение соединяется с соответствующей шестерней и блокирует ее. Двигаясь как единое целое, ведомый вал передает вращение на карданный. Поступательное движение муфте сообщает водитель транспортного средства, воздействуя на нее при помощи ручки переключения передач, взаимодействующей с вилками и ползунами коробки.

Четырехступенчатая коробка передач и схема ее работы

Цветом выделены:

• Первичный вал – оранжевый
• Вторичный – желтый
• Промежуточный – серый

Цифро-буквенные обозначения указывают на номер передачи и задний ход. Нейтральное положение и включение первой передачи

Разница между 4-ступенчатой и 5-скоростной коробками

Как отмечено, ВАЗ-2105 комплектовались двумя коробками – на 4 и 5 скоростей. При этом за основу для создания 5-ступенчатой КПП взяли 4-скоростную версию и немного ее доработали. Поэтому передаточные числа у пятиступки до 4-й скорости идентичны, а вот добавленная 5-я скорость обладает передаточным числом 0,82. То есть, у этой коробки прямой так и осталась 4-я передача.

Рассмотрим более конкретно отличия пятиступки от четырехступки на ВАЗ-2105, а их несколько:

• на 5-скоростной коробке используется несколько иная задняя крышка КПП, где и размещается блок шестерен 5-й скорости;
• у промежуточного вала проделано резьбовое отверстие для монтажа блока шестерен 5-й и задней скоростей;
• наличие блока шестерен 5-й передачи с синхронизатором и шестерней заднего хода, а вторичный вал немного укорочен;
• крепление оси промежуточной шестерни задней скорости у 5-скоростной версии осуществляется гайкой;
• несколько иной привод переключения передач, а также механизм выбора скорости;
• отличаются также датчик включения фонаря задней скорости;

Поскольку для создания 5-скоростной коробки основой была 4-ступенчатая версия, то вполне возможно в домашних условиях самостоятельно модернизировать четырехступку, для чего следует заменить и добавить указанные составные элементы КПП.

Что касается управления КПП ВАЗ-2105, то схема переключения не отличается от ВАЗ-2106 или любой другой модификации с 4-ступенчатой коробкой. В 5-ступенчатой КПП для включения последней скорости достаточно максимально вправо сдвинуть рычаг КПП и толкнуть его вперед, то есть в противоположную задней скорости сторону. Ниже показаны схемы переключения обеих модификаций КПП:

В целом КПП-2105 является очень надежной и способна отработать большой срок без какого-либо обслуживания. К тому же она обладает хорошей ремонтопригодностью и провести ремонт не так уж и сложно. Замена КПП 2105 обычно делается в случае износа посадочных мест подшипников в корпусе или же при его повреждении – пробое, появлении трещин. При остальных поломках (износ или повреждение шестерен, подшипников, валов и т. д), восстановить работоспособность узла удается путем замены сломанных элементов.
Также замена может выполняться в случае установки 5-ступенчатой модификации вместо 4-скоростной, в случае, когда узел был приобретен в сборе, а не только те элементы, которые позволяют модернизировать старую КПП.

Но в любом случае – замена это, модернизация или ремонт, ничего сделать невозможное, пока КПП установлено на авто. Узел в любом случае придется демонтировать, и нужно знать, как снять коробку.

Пятиступенчатая МКПП

На «Жигулях» седьмой модели установлена пятиступенчатая коробка передач, имеющая пять скоростей вперед и одну назад.

Изготовлена она из дюралюминия, имеет аналогичные крышки спереди и сзади. Спереди к коробке при помощи шпилек крепится кожух сцепления. Снизу на устройстве установлена крышка из стали. Между корпусом коробки и каждой крышкой уложены уплотнительные прокладки.

Передняя крышка соединена с кожухом сцепления при помощи запрессовки. В ней отверстие для выхода первичного вала и установки манжеты.

Внутри коробки в определенном порядке установлены валы с шестернями, синхронизаторами и устройствами для переключения передач. Справа имеется заливное отверстие для масла, снизу — сливное отверстие с магнитной пробкой.

Внизу слева на крышке выходит трос спидометра, который приводится вторичным валом при помощи шестеренчатого зацепления.

Рычаг переключения скоростей находится сверху. Состоит из устройства выбора передач, штоков и механизма фиксации. К рычагу сверху крепится рукоятка. Вся эта конструкция крепится к крышке при помощи трех шпилек.

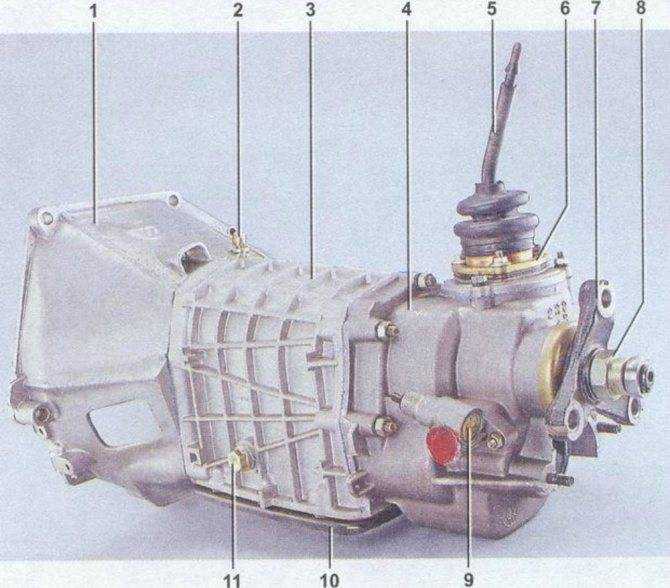

Вид коробки передач:

1. Кожух муфты сцепления.
2. Сапун.
3. Корпус коробки.
4. Крышка задняя.
5. Рычаг переключения скоростей.
6. Корпус рычага.
7. Фланец муфты.
8. Гайка.
9. Привод спидометра.
10. Крышка поддона.
11. Отверстие для заливки.

Детали в разобранном виде:

1. Вилка для включения 3-й и 4-й передач.
2. Вилка для включения 1-й и 2-й передач.
3. Крепеж для вилки.
4. Граверная шайба.
5. Шток вилки для включения 1-й и 2-й передач.
6. Сухарь.
7. Шток вилки для включения 3-й и 4-й передач.
8. Рычаг переключения скоростей.
9. Шток вилки для включения 5-й передачи и заднего хода.
10. Сухарик.
11. Сухарик.
12. Пружина фиксатора 5-й передачи и заднего хода.
13. Крышка фиксаторов с прокладкой.
14. Пружины фиксаторов.
15. Шариковые фиксаторы.
16. Вилка для включения 5-й передачи и заднего хода.
17. Втулка.

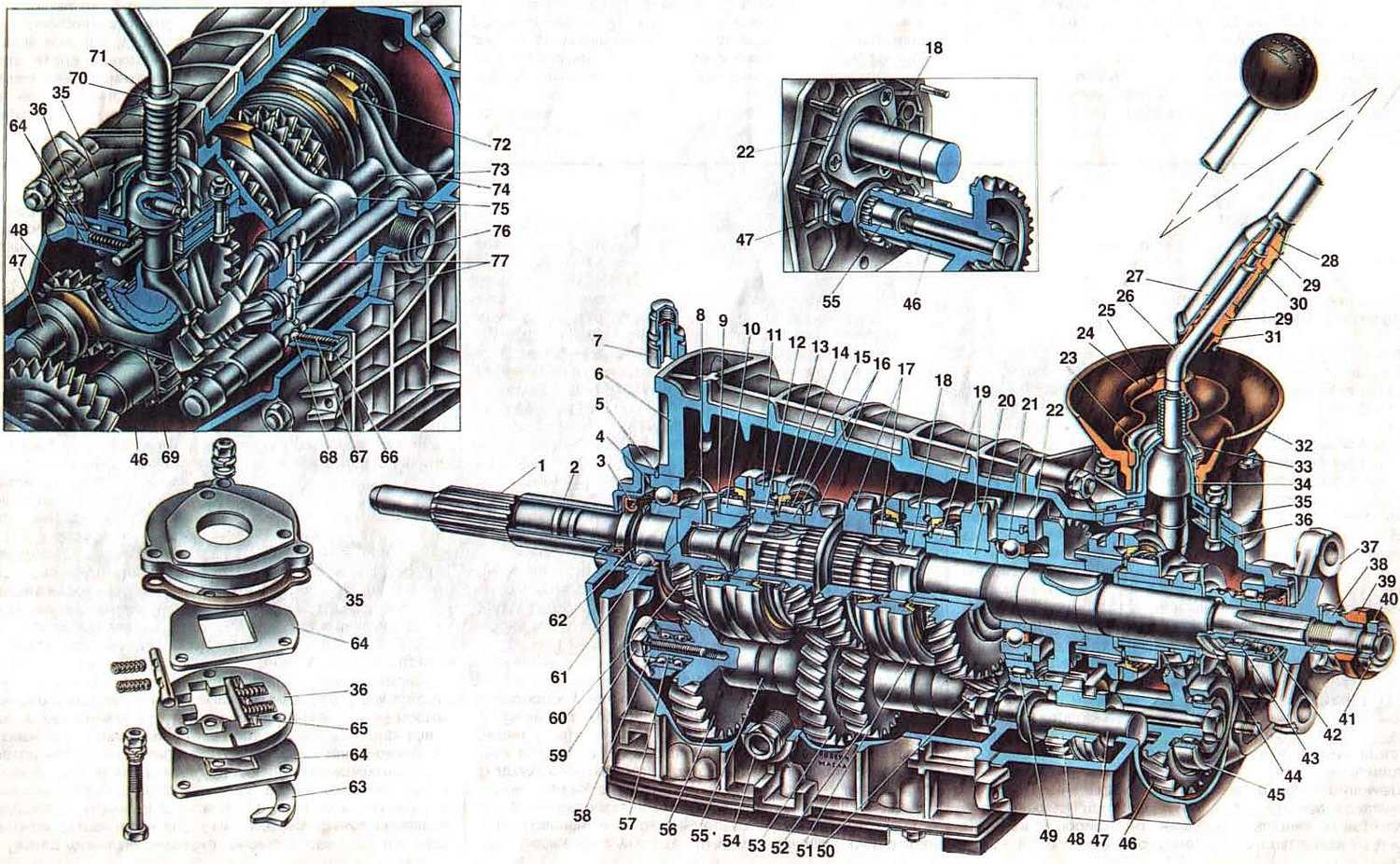

Движущие части коробки передач:

1. Промежуточный вал.
2. Передний подшипник промежуточного вала.
3. Задний подшипник первичного вала.
4. Первичный вал с шестерней 4-й передачи.
5. Муфта синхронизатора 3-й и 4-й передач.
6. Ступица муфты синхронизатора.
7. Муфта синхронизатора 1-й и 2-й передач.
8. Ступица муфты синхронизатора.
9. Передний подшипник вторичного вала.
10. Вторичный вал.
11. Промежуточный подшипник вторичного вала.
12. Задний подшипник вторичного вала.
13. Муфта синхронизатора 5-й передачи.
14. Ступица муфты синхронизатора.
15. Шестерня передачи заднего хода.
16. Шестерня с синхронизатором 5-й передачи.
17. Шестерня привода спидометра.
18. Блок шестерен 5-й передачи и передачи заднего хода.
19. Подшипник блока шестерен.
20. Промежуточная шестерня заднего хода.
21. Ось промежуточной шестерни заднего хода.
22. Задний подшипник промежуточного вала.
23. Шестерня с синхронизатором 1-й передачи.
24. Шестерня с синхронизатором 2-й передачи.
25. Шестерня с синхронизатором 3-й передачи.

История развития МКП, от Ford T до Bugatti Veyron

Со времен появления первого автомобиля и по наши дни конструкторы используют следующие типы МКП:

• 2-х ступенчатая планетарная коробка стояла на знаменитом Ford T, чей выпуск начался в 1908 году.
• 3-х ступенчатая МКП появилась в 1920 году. Просуществовала до конца 60-х годов двадцатого века. Встречается на раритетных автомобилях, находящихся в частных коллекциях.
• Четырехступенчатая МКП появилась на свет всего на три года позже трехступенчатой. Но из за отсутствия синхронизаторов плохо выдерживала ударные нагрузки при использовании неопытным водителем. Большинство производителей устанавливали на свои автомобили трехступенчатую МКП, четырехступенчатая считалась спортивной опцией.
• Пятиступенчатая коробка передач появилась в 70-х годах прошлого столетия, а уже через десять лет ей оснащалось подавляющее большинство легковых автомобилей.
• 6-ти, 7-ми, 8-ми ступенчатые коробки разрабатывались с 2000 года, и на данный момент устанавливаются на автомобили Элит класса. К примеру, 5-ти ступенчатая коробка, оснащенная двумя дополнительными передачами Overdrive, стоит на BMW M5.

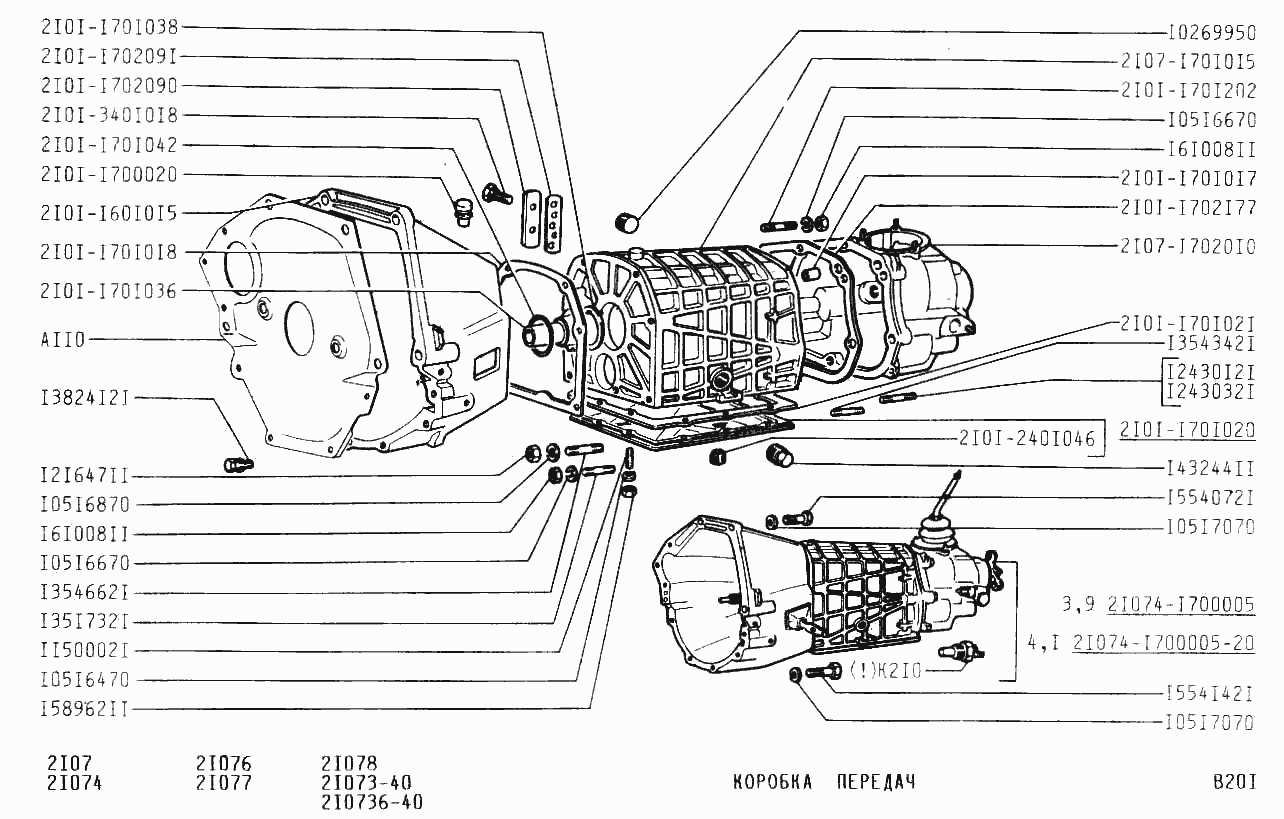

Схема коробка передач жигули

ГлавнаяВаз 2110Схема коробка передач жигули

Пятиступенчатая коробка переключения передач (КПП) является одним из основных агрегатов автомобиля ВАЗ 2107. Ее устройство и схема сборки отличаются высоким уровнем сложности, из-за чего обслуживание и ремонт обычно доверяют профессионалам. Однако для общего развития и понимания физики процессов, происходящих в вашем автомобиле, изучить устройство коробки не помешает.

Начнем с назначения КПП: пятиступенчатая коробка переключения передач ВАЗ 2107 по своему функциональному назначению призвана выполнять функцию преобразования величины крутящего момента, получаемого от двигателя, с последующей передачей его трансмиссии.

Используемая в ВАЗ 2107 КПП имеет всего шесть скоростей – пять передних и одну заднюю. Схема переключения скоростей аналогична стандартной четырехступенчатой, к которой добавлена пятая скорость – влево до упора и вперед. Переключение между ними осуществляется движением ручки переключения скоростей.

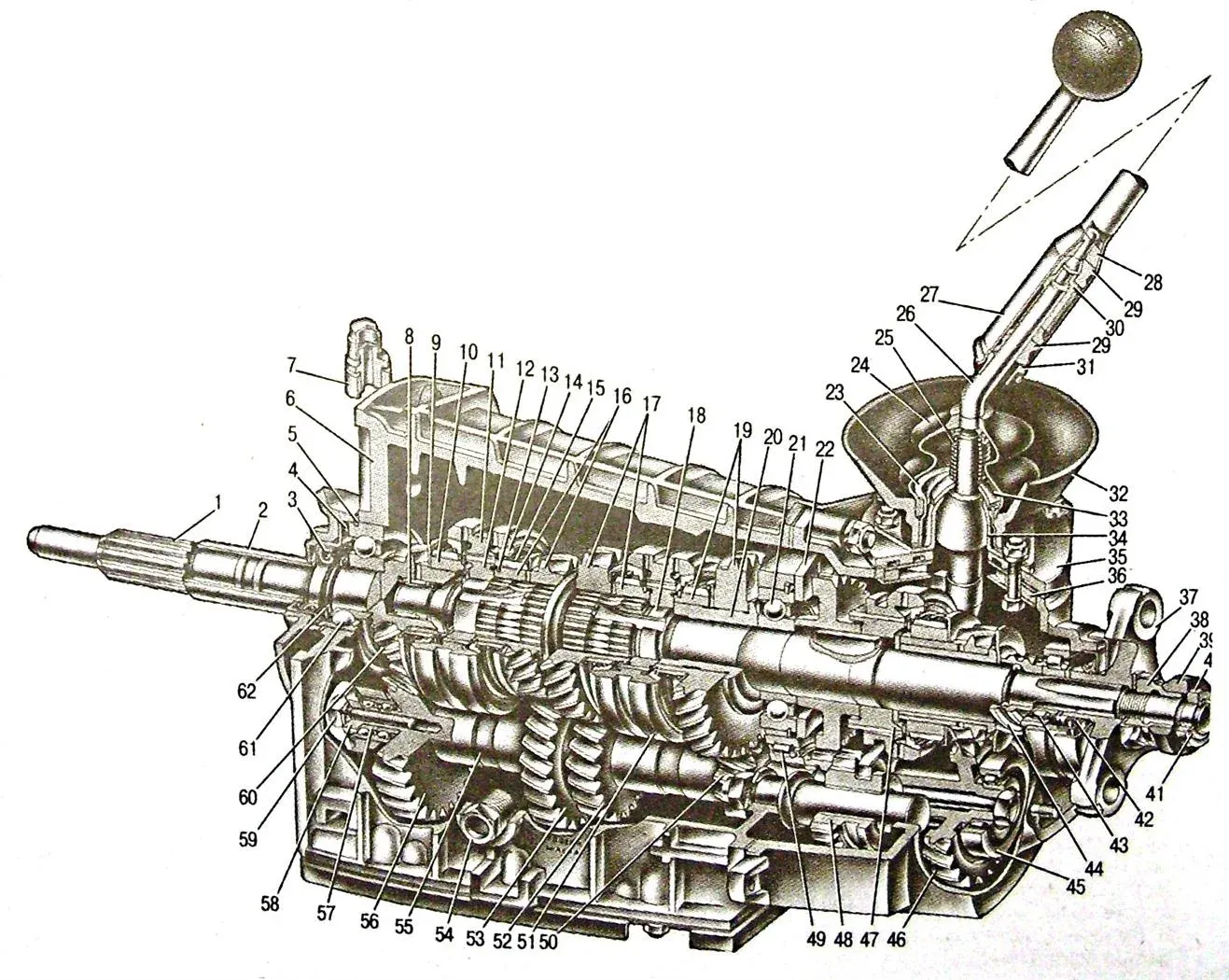

Схема расположения основных конструктивных элементов выглядит следующим образом:

Основные узлы и механизмы коробки передач смонтированы в корпусе 3. Ниже приведена схема расположения деталей КПП.

К ним относятся:

• Первичный вал 4 с установленными на нем приводными шестеренками и синхронизаторами;
• Вторичный вал 10 с шестернями;
• Промежуточный вал 1, в сборе.

Так как схема данного механизма достаточно сложная, остановимся на ней более подробно.

Первичный вал

Является единым целым с шестерней, вращается на подшипнике 3, установленном в картере коробки и уплотненном сальником.

Вторичный вал

Является продолжением первичного в пространстве. На нем собраны шестерни первой (23), второй (24) и третьей(25) передач, свободно перемещающиеся и в определенных положениях входящие в зацепление с соответствующими шестернями промежуточного вала 1. Все шестерни имеют разный диаметр, благодаря чему обеспечивается изменение величины передаваемого крутящего момента.

Вторичный вал вращается на подшипниках 9, 11 и 12. Первый из них – роликовый, устанавливается в первичный вал, остальные запрессованы в картер и заднюю крышку соответственно.

Промежуточный вал

Предназначен для передачи крутящего момента определенной величины от первичного к вторичному. Вращается на подшипниках 2, 22 и 19. Шестерни составляют с валом единое целое. В этом же блоке установлены шестерни пятой скорости 18 и задней 20. Последняя устанавливается на отдельном валу 21, соединенном с вторичным на шлицах.

Для залива масла в коробку передач ВАЗ 2107, слева в корпусе предусмотрено специальное отверстие 11, закрываемое пробкой. Низ корпуса закрывается стальной крышкой, которая крепится десятью гайками.

Все соединения крышек с корпусом коробки загерметизированы специальными прокладками, предотвращающими протекание масла.

Заправочный объем масла для коробки передач ВАЗ 2107 равен примерно 1,6 литров. Некоторые автолюбителя предпочитают заливать масло через верх, в месте, где ручка вставляется в КПП. Такой метод значительно проще стандартного, так как ручка находится в салоне и получить к ней доступ не составляет особых проблем, чего нельзя сказать о заливном отверстии.

Управление переключением передач осуществляется набором вилок, которые приводит в движение ручка. Устройство и основные детали механизма переключения скоростей наглядно иллюстрирует следующая схема.

Здесь номерами 1, 2 и 16 обозначены вилки переключения скоростей: третьей и четвертой, первой и второй, задней и пятой соответственно. Номерами 5, 7 и 9 обозначены штоки соответствующих вилок, которые приводит в движение ручка 8, выведенной в салон автомобиля ВАЗ 2107.

Схема работы механизма переключения следующая: когда ручка 8 изменяет свое положение, ее шарнир входит в зацепление с выемкой на одном из штоков, другой конец которого жестко сцеплен с вилкой болтом 3. Вилка, в свою очередь, входит в паз на соответствующей шестерне переднего (16, 23, 24, 25) или промежуточной (20) заднего хода.

Таким образом, ручка 8 обеспечивает перемещения вилки и происходит зацепление определенной шестерни вторичного вала с соответствующей ей шестерней промежуточного. При этом цепочка передачи крутящего момента замыкается, вторичный вал начинает вращаться со скоростью, соответствующей передаточному числу зацепленных в данный момент шестеренок.

Как видим, схема устройства коробки ВАЗ 2107 достаточно сложная, поэтому не рекомендуется заниматься ее ремонтом, не имея соответствующих навыков. Лучше доверить это дело специалистам.

Схема переключения передач на Камазе

Принцип работы коробки передач на Камазе с редуктором несложный: повышенный либо пониженный режимы. Такой подход придуман инженерами для уменьшения нагрузки мотора: когда машина под нагрузкой, надо включать режим H. В менее активном режиме задействуется режим B.

В качестве примера приведём схему работы с коробкой делителем на ровном асфальте:

1. Сначала включается 1-я передача, затем 2-я и 3-я;
2. Задействуется режим H, осуществляется переключение на 4-ю скорость;
3. Переход на режим B;
4. Вновь переход на H, включение 5-й скорости;
5. Возврат на облегчённый режим B.

Таким образом, схема переключения выглядит так: 1B-2B-3B-4H-4B-5H-5B. А на сложных трассах подойдёт такой порядок: 1H-2H-3-H-4H-4B-5H-5B.

Некоторые модели КПП ЗФ, такие как 9S109, оборудованы дополнительной передачей C. Она нужна для улучшения передвижения по снегу, грязи, льду. Схема на коробках передач Камаз ZF 6520 такая, что при переключении на пятую скорости с четвёртой, самопроизвольно включается облегчённый режим. Напротив, если с 5-й на 4-ю, априори задействуется пониженный режим. За включением режимов можно следить по индикатору на щитке приборов.

Начало движения

Перед тем как трогаться с места на Камазах с такой коробкой, надо разогреть движок до 7 тыс. об/мин. Главная особенность старта на большом грузовике — обеспечить плавность движения с места и эффективный набор дальнейшей скорости.

Включение скоростей

Из-за того, что Камаз — специфический крупный грузовой автомобиль, часто эксплуатируемый в жёстких условиях, переключение положений КПП с одной на другую проходит в несколько этапов. В остальном особенностей нет — надо выжимать муфту и перемещать рычаг.

Задний ход

Включается задний ход переключателем, выставленным в нижнее левое положение. Во время движения автомобиля ставить эту передачу воспрещено! Сначала машину надо остановить, а уже потом совершить маневр.

Коробка 5 ступок: что это?

Коробка передач — это механизм, который передает крутящий момент от двигателя к колесам автомобиля, регулируя скорость и мощность автомобиля. Она позволяет водителю выбрать оптимальную скорость для движения на разных участках дороги.

Коробки передач бывают разных типов — автоматические, полуавтоматические и механические. В механических коробках передач обычно применяется 5 передач. Именно этот тип коробки передач называется «коробкой 5 ступок» или «5-ти ступенчатой коробкой передач».

Каждая ступень коробки передач соответствует определенной скорости движения автомобиля. Переключать передачи можно в зависимости от дорожной обстановки и скорости автомобиля. При переключении передачи крутящий момент передается от двигателя к колесам автомобиля с измененной скоростью.

• Первая ступень — для старта и движения на малых скоростях
• Вторая — для езды по городу и на пересечении
• Третья — для движения на шоссе при скорости до 50 км/ч
• Четвертая — для движения на шоссе при скорости более 50 км/ч
• Пятая — для движения на высокой скорости

Коробка передач — один из важных элементов автомобиля, который позволяет водителю управлять скоростью и мощностью автомобиля. Наиболее популярной среди водителей является коробка передач с пятью ступенями.

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

• новый сальник того же производителя;
• гаечные ключи;
• молоток;
• отвёртка с плоским тонким лезвием;
• нож;
• герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

• вес — 0.020 кг;
• габариты — 28х47х8 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
3. Открывается доступ к первичному валу и его сальнику.
4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
5. Хорошо зачистить место посадки сальника от пыли и грязи.
6. Установить новый сальник.
7. Собрать КПП в обратной последовательности.

Фотогалерея: основные этапы работ

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

• вес — 0.028 кг;
• габариты — 55х55х10 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
2. Провернуть ключом гайку крепления фланца.
3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
4. Вынуть из отверстия болт.
5. В конец вторичного вала упереть съёмник.
6. Снять фланец вместе с шайбой.
7. Отвёртками или пассатижами извлечь из коробки старый сальник.
8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Заключение

В ходе производства трансмиссий компания КАТЕ задействует современную сборочную линию с разнообразным технологичным оборудованием и инструментом. На каждом этапе производства проходят испытания серийных инновационных компонентов, что позволяет улучшать качество сборки коробки и доводить её до совершенства. Всё это возможно благодаря современному сборочному и контрольному оборудованию. Ожидается, что вскоре калининградская производственная площадка сможет локализовать разработку и выпуск самых сложных механизмов автоматической коробки передач, что только поспособствует росту популярности KATE и выходу на новые рыночные позиции.

2-ступенчатая КП КАТЕ

2-ступенчатая КП КАТЕ

Грузовой автомобиль КАМАЗ E-Truck с электрической силовой установкой
