Особенности электрооборудования
Теперь перейдем к описанию электрической схемы КАМАЗ.
Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:
- Запуска силового агрегата.
- Поворотные фонари, а также световая аварийная сигналка.
- Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
- Освещение салона транспортного средства.
- Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
- Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
- Противоугонная система автомобиля, если она установлена.
- Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
- Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
- Аудиосистема, если автомобиль оборудован ею.
Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.
Кроме того, работа электроцепи возможна при исправных:
- Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
- Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.
Более серьёзные неполадки электросистемы
Электросхема КамАЗ 65115 Евро 3 может предусматривать и другие, более серьёзные неполадки, выявить и устранить которые может оказаться значительно сложнее.
| Неполадки | Что делать |
| В случае неработоспособности того или иного устройства, в первую очередь следует выполнить проверку соответствующего предохранителя. | Элемент может выйти из строя по причине обычного износа или вследствие скачков напряжении в электросистеме автомобиля. Если замена предохранителя выполнялась недавно, следует убедиться в отсутствии перепадов. |
| Отдельный элемент электрооборудования также может выйти из строя. | Например, если диагностика неработающих отопителя или фар не выявляет повреждений или коротких замыканий в соответствующих электроцепях, причины могут крыться в поломке самой печки или перегорании одной из лампочек. Такие проблемы случаются достаточно редко, но и к ним следует быть готовым. |
| Отсутствие работоспособности сразу всего электрооборудования. | Это может свидетельствовать о полной разрядке аккумулятора или недостаточном уровне залитого в него электролита. В подобной ситуации следует проверить уровень заряда и количество жидкости в банках. |
Еще одной реальной неполадкой электросистемы является полная или частичная неработоспособность генератора. Учитывая, что этот компонент обеспечивает функционирование всех электроагрегатов, когда грузовик или самосвал движется, его неисправность можно заметить незамедлительно. Недостаток напряжения в электросети может быть связан с слабым натяжением ремня — в таком случае для решения проблемы бывает достаточно простой его подтяжки. В случае же более серьёзных неприятностей, таких как износ или поломка тех или иных компонентов устройства, требуется демонтаж и полноценный ремонт генераторного узла.
Как правильно произвести ремонт подсветки, а также электроцепи в грузовике — смотрите на видео ниже (автор — Никита Вагин).
Автомобили семейства Камаз по сей день продолжают успешно трудиться на российских дорогах. Многие из авто находятся в частных руках, и их владельцам рано или поздно потребуется электропроводка Камаз, чтобы найти причину отказа того или иного электронного компонента.
Электрооборудование автомобилей семейства Камаз состоит из различных систем, действующих сообща:
Схема электрооборудования КамАЗ 5320 выполнена по однопроводному принципу. Минусовой контакт – корпус автомобиля. К нему крепится минусовая клемма аккумуляторной батареи и минусовые выводы устройств. Плюс аккумуляторной батареи подключается к потребителям при помощи медных проводов.
В электрооборудование входит, одновременно, несколько систем:
- Внешнего освещения;
- Запуска силового агрегата;
- Питания электрооборудования;
- Световой сигнализации;
- Автономного обогревателя;
- Очистки ветрового стекла;
- Приборов и контрольных ламп;
- Салонного освещения.
Описание работы схемы.
Принципиальная электрическая схема у всех таких автомобилей идентична и отличается только конструктивно. В состав схемы стоп сигнал КамАЗ входят датчики, промежуточное реле, зуммер и контрольная лампа стояночного тормоза, и конечно сигнальные лампы в задних фонарях тягача и прицепа.
Датчики устанавливаются на контурах тормозной системы в районе тормозного крана и срабатывают при изменении давления в контуре. На последних моделях в качестве датчика стоп сигнала применяется кнопочный выключатель, установленный под педалью, как и на большинстве автомобилей. При нажатии на педаль происходит изменение давления в любом из контуров, что приводит к замыканию контактов датчиков. При наличии кнопочного выключателя, контакты замыкаются механически, из-за воздействия на кнопку. При этом происходит соединение обмотки промежуточного реле с массой автомобиля. При этом ток от предохранителя проходит через обмотку реле, контакты одного из датчиков или выключателя под педалью. Контакты реле замыкаются и подают питание на сигнальные лампы в задних фонарях.
При приведении в действие стояночного тормоза, кроме сигнальных ламп, начинает мигать контрольная лампа стояночного тормоза. Это происходит за счёт того, что прерыватель стояночного тормоза и контрольная лама получают минус через датчик стояночного тормоза.
Так как все датчик соединяются с катушкой промежуточного реле, то при замыкании любого датчика на всех датчиках появляется минус. Для того что бы контрольная лампа не включалась, при срабатывании других датчиков, в схему включается диод, который предотвращает попадание минуса на провод датчика стояночного тормоза.
Как определить неисправность?
Есть несколько вариантов диагностики исправности электроцепи авто, которые можно осуществить в домашних условиях. К примеру, можно проверить наличие напряжение на определенном участке, для этого можно использовать мультиметр или контрольную лампочку.
Итак, если цепь неисправна, порядок действий следующий:
Тестер для диагностики проводки
Также в домашних условиях можно попытаться найти короткое замыкание в системе:
- Для начала из гнезда необходимо извлечь предохранительный элемент, отвечающий за диагностируемую цепь.
- Затем тестер нужно перевести в режим вольтметра.
- Один щуп устройства нужно подключить к клеммам подключения предохранителя. При этом все устройства и девайсы данной цепи должны быть отключены и обесточены.
- Затем попробуйте пошевелит кабель. Если в этот момент на дисплее будут появляться значения, то это свидетельствует о коротком замыкании. Как правило, такая проблема появляется в результате перетирания изоляции на проводе (автор видео — Григорий Сергеев).
История возникновения
Несмотря на то, что в основе нового грузовика лежит платформа модели ЗИЛ 170 (см. подробно о схеме электропроводки ЗИЛ 130 здесь), конструкторы внедрили совершенно новые и достаточно революционные технологии, позволившие получить принципиально новый вид транспортного средства.
Более того, КАМАЗ 5320 оказался очень перспективным для последующих модификаций.
И за годы выпуска на его базе в заводской программе были построены:
- Седельный тягач;
- Самосвал;
- Грузовик с удлиненной бортовой платформой;
- Семейство двухосных аналогов.
Заводская инструкция содержит полные параметры автомобиля
-
Тугая педаль газа на шевроле нива
-
Уровень топлива в баке шевроле круз
-
Мазда титан не работает стеклоподъемник
-
Камаз-55111 расход топлива на 100 км
- Скрытые функции датсун он до
Система наружного и внутреннего освещения КамАЗ-43118
Кроме внешнего освещения эта система отвечает ещё и за освещение внутри кабины машины. К ней относятся следующие приборы:
- фары головного света;
- противотуманные фары;
- передние фонари;
- задние фонари;
- подкапотная лампа;
- лампа освещения вещевого ящика и спального места;
- лампа освещения приборов;
- лампа освещения кабины;
- переносная лампа.

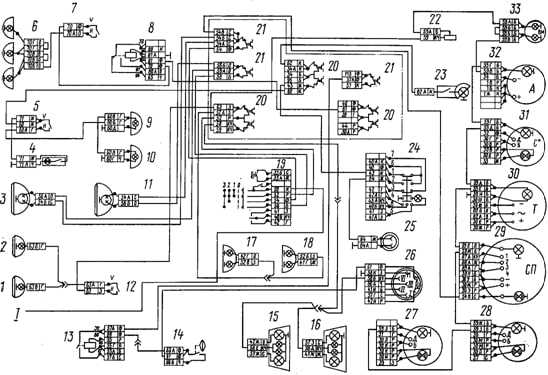

Она имеет следующую схему:
- фара противотуманная правая
- фара противотуманная левая;
- фара головного света правая
- лампа вещевого ящика;
- выключатель плафонов;
- фонари автопоезда;
- выключатель фонарей автопоезда;
- реле электродвигателей отопителя;
- левый фонарь кабины;
- правый фонарь кабины;
- фара головного света левая;
- выключатель противотуманок;
- реле сигналов торможения;
- выключатель электромагнитного клапана прицепа;
- фонарь задний правый
- фонарь задний левый;
- фонарь передний правый
- фонарь передний левый;
- переключатель света комбинированный;
- предохранитель 13.3722 (7,5 А);
- предохранитель ПР 310 (10 А);
- выключатель освещения приборов;
- лампа подкапотная;
- выключатель аварийной световой сигнализации;
- розетка переносной лампы;
- розетка семиконтактная;
- указатель давления масла;
- указатель уровня топлива;
- спидометр;
- тахометр;
- указатель температуры охлаждающей жидкости;
- амперметр;
- манометр;
I. к выключателю приборов и стартера
Все приборы, кроме лампы освещения бардачка, соединены по однопроводной схеме. Что касается лампы освещения вещевого ящика, то её минусовый контакт соединён с блоком предохранителей.
Что касается ближнего и дальнего света (цифры 3,11), габаритов, противотуманных фар (1,2), то их включение и выключение производится комбинированным выключателем (19), подключённым через амперметр.
Для предохранения фар ближнего света, а также противотуманок, от короткого замыкания они запитаны через термобиметаллические предохранители ПР310. Для дальнего света присутствуют свои предохранители.
Цепи габаритов и лампы освещения приборов также защищены от короткого замыкания термобиметаллическими предохранителями типа 13.3722.
Блок предохранителей
Фото — схема
Общее обозначение
ряд F2
| 1 | Резерв |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | Резерв |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонари автопоезда |
ряд F3
| 1 | Блокировка колес, радиоприёмник |
| 2 | Сигнализатор утечки газа (на газовых автомобилях) |
| 3 | Коробка отбора мощности, дневные ходовые огни, лебедка |
| 4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода |
| 5 | Обмотка реле выключателя массы |
| 6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения |
| 7 | Обмотка возбуждения генератора, подкачка шин |
| 8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов |
| 9 | Розетка светильника подвесного, электродвигатели отопителя |
| 10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения |
| 11 | Вентилятор обдува водителя |
| 12 | Резерв |
| 13 | Обогрев зеркал, подогрев сидений |
ряд F4
| 1 | Резерв |
| 2 | Электронный спидометр, электронный тахометр |
| 3 | АБС тягача |
| 4 | АБС прицепа |
| 5 | Приборы, электронный спидометр, электронный тахометр |
| 6 | АБС тягача, реле (клапан) моторного тормоза |
| 7 | АБС прицепа |
| 8 | Датчик уровня газа (на газовых автомобилях) |
| 9 | Питание стеклоочистителя |
| 10 | Питание блока системы управления двигателем |
| 11 | Электро факельное устройство |
| 12 | Резерв |
| 13 | Резерв |
ряд F6 (для двигателей КАМАЗ)
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| Реле торможения | |
| 4 | Контрольные лампы |
| 5 | Контрольные лампы |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос мочевины |
| 8 | Насос мочевины |
| Датчик NOх | |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Блок управления АКПП |
| 12 | Сигнал торможения ретардером |
| 13 | Блок управления АКПП |
ряд F6 (для двигателей CUMMINS)
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| 4 | Резерв |
| 5 | Блок управления пневмо подвеской |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос дозирующий |
| 8 | Реле линий подогрева мочевины |
| Насос дозирующий | |
| 9 | Резерв |
| 10 | Датчик NOх |
| 11 | Блок управления АКПП |
| 12 | АКПП, сигнал торможения ретардером |
| 13 | Блок управления АКПП |
КамАЗ 43118 — технические характеристики
КамАЗ-43118 представляет собой полноприводный грузовик с колёсной формулой 6 × 6. Эта машина, обладая высокой проходимостью, стала просто незаменимой в труднодоступных районах России. Также, обладая грузоподъёмностью в 10 тонн, машина стала базой для большого количества различной спецтехники и прежде всего автокранов.
КамАЗ-43118 имеет следующие габаритные размеры (в миллиметрах):
- Длина – 8580;
- Ширина – 2500;
- Высота – 3455;
- Клиренс – 385;
- Колёсная база – 3960+1320.
На автомобиле установлен дизельный двигатель КамАЗ-740.30-260 удовлетворяющий экологическим нормам Евро-2. Этот силовой агрегат выполнен по формуле V8. Он имеет рабочий объём 10,85 литра, оснащён турбонаддувом и развивает мощность 260 л. с.
Этот силовой агрегат позволяет автомобилю развивать максимальную скорость 90 км/час.
Масса пустого грузовика составляет 10400 кг. Масса полностью загруженной машины может составить 20700 кг.
Возможные неисправности проводки
Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники.
Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:
- Если то или иное устройство отказывается работать, в первую очередь необходимо произвести диагностику предохранительного элемента. Как сказано выше, в блоке расположены устройства, для нормальной работы оборудования. Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения.
- Выход из строя непосредственно оборудования. К примеру, если не работает печка или фары, а их электроцепи целые, при этом замыканий и обрывов проводки нет, то возможно, сломался сам отопитель или перегорела лампа освещения. Такие неисправности происходят довольно редко, тем не менее, они также могут иметь место.
- Зарядка АКБ. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. Необходимо проверить заряд устройства, а также уровень электролита.
- Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня, возможно, подтянув ремешок, вы сможете исправить ситуацию. Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
- Утечка тока, что обычно связано именно с пробоем изоляции проводки. С помощью тестера можно выявить плохой провод и поменять его. При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой.
- Отсутствие контакта устройства с проводкой. В этом случае причины могут быть разными. Возможно, отсутствие контакта связано с обрывом проводки, перегорании контакта либо его окислении непосредственно на выводе. В случае подгорания и окисления неисправность можно устранить путем очистки либо замены контакта.
Очистка стекла и автономный отопитель
Ветровое стекло очищается щетками с приводом от электромотора.
Он имеет две скорости вращения ротора. Управление электродвигателем стеклоочистителя осуществляется комбинированным переключателем. К системе стеклоочистки относится электрический двигатель омывателя.
Для поддержания необходимой температуры в салоне, КамАЗ 431185 оборудован автономным обогревателем. Циркуляция воздуха через радиатор отопления осуществляется при помощи электровентилятора.
Из вышеперечисленного следует, что цветная электросхема КамАЗ 43118 необходима для выполнения обслуживания и ремонта электрооборудования. Проводка машины состоит из нескольких подсистем. Защита проводки осуществляется плавкими предохранителями.
Электросеть любого автомобиля, включая КамАЗ 65115, отвечает за функциональность всех его электрических устройств и систем, связывая их воедино и обеспечивая взаимодействие множества компонентов. Разобраться в этой сложной сети позволяет цветная или черно-белая электросхема.
На ней обозначены все электроэлементы, участвующие в работе систем транспортного средства и являющиеся возможными причинами тех или иных неполадках. Умение читать эту схему и анализировать работу тех или иных компонентов может сыграть важную роль в процессе ремонта и обслуживания автомобиля.
электросхема на КамАЗ 65115 (можно увеличить)
Световая сигнализация модели 431185
С целью безопасного использования автомобиля и обозначения выполняемых маневров производитель оборудовал модель системой световой сигнализации. Световой сигнализации относятся:
- Указатели поворотов;
- Аварийная сигнализация;
- Стоп сигналы автомобиля;
- Плафон движения автомобиля задним ходом;
- Фонари автопоезда.
Мигание ламп указателей поворотов осуществляется за счёт работы реле прерывателя. Реле указателей поворотов и аварийной сигнализации выполнено в одном корпусе.
Включение указателей поворотов осуществляется при помощи комбинированного переключателя, расположенного на рулевой колонке автомобиля. Для включения аварийной световой сигнализации предусмотрен отдельный выключатель.
Включение ламп стоп сигналов осуществляется при помощи выключателя с пневматическим приводом. При нажатии на педаль тормоза давление сжатого воздуха воздействует на мембрану выключателя. Мембрана замыкает контакты включения стоп-сигналов.
Фонари автопоезда используется для обозначения автомобиля с прицепом на дорогах общего пользования. Включение фонарей осуществляется переключателем, расположенного на передней панели авто. Так же можете прочитать про КамАЗ 55111.
Электрооборудование
АКБ используются повышенной емкости, работают в паре и последовательно соединены между собой; Генератор. Отсоединение генератора от аккумуляторов производят клавишей выключателя. Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь.
КамАЗ имеет возможность осуществлять выгрузку содержимого непосредственно в распределительные емкости, если они поднимаются выше уровня земли.
Поворотные фонари, а также световая аварийная сигналка.
В системе применяется реверсивный электродвигатель МЭ При оптимальных технических параметрах устройство обладает конкурентоспособной ценой.
Если уровень ниже нормального, то восстановите его доливкой дистиллированной воды.
На вкладыше к Руководству приведены принципиальная схема электрооборудования автомобиля, перечень элементов схем с указанием маркировки типа этих элементов от основных поставщиков.
Повсеместная продажа деталей для смены, небольшая стоимость элементов конструкции для осуществления ремонта. Проводка на КАМАЗе. Меняем на новую. Часть 1.
Статья по теме: Выключатель эра 12 как подключить
Общие данные
Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.
- надежный и неприхотливый в обслуживании автомобиль;
- с большой грузоподъемностью;
- с высокой проходимостью;
- способностью работы на дешевом топливе;
- допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
- с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.
И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела. Девятая часть – В4
Десятая часть – В5
Электросхема световой оповестительной сигнализации
Эта система управляет задними стопами и указателями поворотов. Она служит для оповещения других участников движения о маневрах, которые совершает грузовик. Общая схема этой системы представлена на рисунке ниже:
Цифрами на схеме обозначены:
- фонарь левый;
- фонарь правый;
- реле указателей поворота и аварийной сигнализации;
- предохранитель ПР 119 (6 А);
- переключатель света;
- предохранитель 13.3722 (7,5 А);
- предохранитель ПР 310 (10 А);
- выключатель аварийной световой сигнализации;
- указатель поворота правый
- указатель поворота левый;
- фонарь задний левый
- фонарь задний правый;
- выключатель сигналов торможения;
- выключатель электромагнитного клапана прицепа;
- реле сигналов торможения;
- сигнал звуковой (зуммер);
- 18, 19 — выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов;
- выключатель сигнализатора стояночной тормозной системы;
- реле-прерыватель сигнализатора включения стояночной тормозной системы;
- выключатель света заднего хода;
- фонарь заднего хода;
- розетка прицепа 24 В;
- выключатель сигнализатора блокировки межосевого дифференциала;
- 27, 28 — блоки сигнализаторов;
- выключатель сигнализатора засоренности масляного фильтра;
I. к выключателю приборов и стартера;
II. к указателю температуры охлаждающей жидкости;
III. к тахометру;
IV. к спидометру.
- Система аварийной световой сигнализации;
- Указателей торможения (стопов);
- Указателей поворота
- Контрольные лампы включения указателей поворота автомобиля и прицепа;
- Контрольные лампы блокировки межосевого дифференциала,
- Стояночной тормозной системы;
- Падения давления воздуха в контурах пневмопривода тормозных механизмов;
- Блоки контрольных ламп,
Кроме этого в систему входят разнообразные переключатели и реле.
Краткие пояснения к схеме. Под цифрой 8 скрывается всем хорошо известная «аварийка». То есть этот выключатель включает сразу все указатели поворотов.
Сами поворотники, в штатном режиме, включаются комбинированным переключателем света, помеченным на схеме цифрой 5. Их прерывистое свечение обеспечивает специальное реле (3).
Саму работу указателей поворотов водитель наблюдает благодаря сигнальным лампам (26), при этом машина и прицеп имеют разные сигнальные лампы.
Сигнал о торможении на стопы поступает от пневмоэлектрического датчика (13). Сигнал от него идёт через промежуточное реле (15), а потом уже на лампы стопов
Обращаю ваше внимание на то, что цепь стопов включена через амперметр, и не связана выключателем приборов и стартера. Это сделано для того, чтобы стопы загорались даже тогда, когда зажигание выключено
Необходимо знать, что сигнализация торможения включается даже тогда, когда включается стояночный тормоз — ручник. За включение стопов, при включении ручника, отвечает датчик, помеченный на схеме цифрой 20. При включении стояночного тормоза стопы горят прерывистым светом. Такую работу обеспечивает реле-прерыватель (21).
