Предохранители и реле в салоне Фольксваген Поло седан

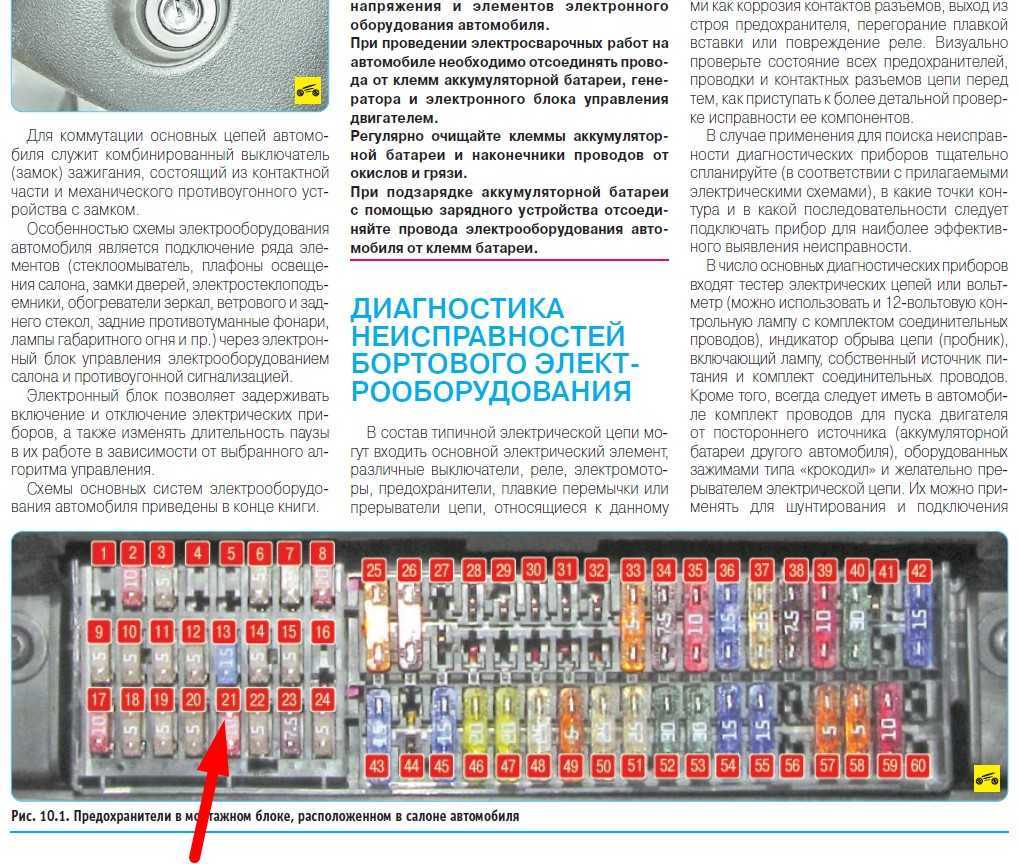

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

Обозначение предохранителей с крышки блока

Описание

1	Бронировать
2	10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан
3	5 / 7.5A Реле топливного насоса, блок управления двигателем
4	7.5A Переключатели на рулевом колесе
5	Бронировать
6	5А Блок управления приборной панелью
7	5 / 15A Регулятор направления светового луча, освещение номерного знака
восемь	Форсунки 10А или резерв
девять	Блок управления ABS 5 / 7.5A, переключатель ASR / ESP
10	5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания
одиннадцать	5A Регулятор направления светового пучка, мотор-редукторы в блоках фар
12	5A Джойстик регулировки зеркал заднего вида
13	15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП
14	Блок управления подушками безопасности 5 / 10A
15	5A Нагревательные элементы форсунки омывателя ветрового стекла
16	Блок управления парктроником 5 / 10А
17	10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива
18	5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре
19	5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера
ветры	5 / 10A Блок управления в комбинации приборов, подрулевые переключатели
21 год	10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения
22	Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания
23	7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим)
24	5А Блок управления силовым агрегатом, резисторы для наружных зеркал
25	5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем
26 год	7.5 / 10A Блок управления гидроусилителем руля
27	5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре
28 год	Лямбда-зонд 10А
29	Катушки зажигания 20А
тридцать	Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов
31 год	Форсунка цилиндра 10А
32	10А Топливный насос, 30А Блок управления двигателем
33	5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора
34	7.5A Правый блок — фара (дальний свет) 20A Дальний свет
35 год	10А Блок управления двигателем
36	10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе
37	25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья
38	7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП
39	10 / 15A Правая фара (ближний свет)
40	30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя
41 год	Электродвигатель заднего стеклоочистителя 15А стакан
42	Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan
43 год	15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы
44 год	Ультразвуковой датчик кражи 15А, противоугонная сирена
45	15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы
46	20 / 30A Блок управления блоком питания (звуковой сигнал)
47	20 / 30A Электроагрегат (электродвигатель стеклоочистителя)
48	25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака
49	5 / 15A Фонарь заднего хода
50	25 / 30A Блок управления двери водителя
51	25 / 30A Блок управления дверью переднего пассажира
52	30A Блок управления задней левой дверью, Блок управления задней правой дверью
53	30А Обогрев заднего стекла
54	15A Противотуманная фара
55	Катушки зажигания 15А
56	Реле обогрева лобового стекла 40А
57 год	5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре
58	5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре
59	10 / 15А Левый замок — фара (ближний свет)
60	Дневные ходовые огни 15А

Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.

Схема блока предохранителей и реле под капотом Фольксваген Туран

Вариант 1

Описание

А1	(100/458) Реле основных цепей зажигания
А2	(100) Реле насоса системы подачи воздуха на выпуск (BSX)
1	(20A/25A/30A) Электродвигатель 2 очистителя лобового стекла (система с двумя электродвигателями очистителя)
2	(5A) Блок управления электрооборудованием рулевой колонки
3	(5A) Многофункциональный блок управления 1
4	(30A) Анти блокировочная система тормозов (ABS)
5	(15A) Система управления трансмиссией (АКПП) (РКПП (DSG)
6	(5A) Блок управления комбинацией приборов
7	—
8	(15A) Аудиосистема, навигационная система
9	(5A) Телефон
10	(5A/10A) Управление двигателем
11	(20A) Дополнительный отопитель
12	(5A) Блок диагностики
13	(25A/30A) Управление двигателем
14	(20A) Управление двигателем
15	(5A/15A) Управление двигателем
16	(30A) Анти блокировочная система тормозов (ABS)
17	(15A) Звуковой сигнал, многофункциональный блок управления 1
18	(30A) Аудиосистема (некоторые модели), автомобиль специального назначения
19	(30A) Электродвигатель 1 очистителя лобового стекла
20	(40A) Блок управления свечами накаливания
21	(10A/15A) Управление двигателем
22	(5A) Выключатель стоп  -сигналов (датчик положения педали тормоза), датчик положения педали сцепления
23	(5A/10A/15A) Управление двигателем
24	(10A) Блок управления электродвигателем вентилятора системы охлаждения, реле насоса охлаждающей жидкости (некоторые модели), термостат, управление двигателем
25	(40A) Много функциональный блок управления 1
26	(40A) Много функциональный блок управления 1
27	(40A/50A) Блок управления свечами накаливания, электродвигатель насоса подачи воздуха навыпуск
28	(40A) Многофункциональный блок управления 1, многофункциональный блок управления 2
29	(50A) Реле насоса охлаждающей жидкости (некоторые модели)
30	(40A) Блок предохранителей/ реле приборной панели 1 (F7/F8/ F28-F35), реле вспомогательных цепей зажигания

А1	Реле 2 основных цепей зажигания
А2	Реле стартера
А3	Разъем топливного насоса — 1,6(BGU)
А4	Реле 1 основных цепей зажигания
1	30A Антиблокировочная система тормозов (ABS)
2	30A Антиблокировочная система тормозов (ABS)
3	25A Очиститель лобового стекла
4	5A Многофункциональный блок управления 1
5	20A Многофункциональный блок управления 1, Сигнал
6	15A/20A Система управления двигателем, Катушка зажигания — бензин
7	5A Управление двигателем, Датчик положения педали сцепления
8	10A Электродвигатель вентилятора системы охлаждения, Клапан рециркуляции ОГ
9	10A Управление двигателем, Реле топливного насоса, Блок управления свечей накаливания
10	5A/10A Управление двигателем, Реле насоса вторичного воздуха, Лямбда-зонд
11	25A/30A Управление двигателем
12	15/25/30A Управление двигателем, Блок управления Motronic, Блок управления системы впрыска
13	15A Автоматическая коробка передач
14
15	40A Стартер
16	15A Блок управления электрооборудованием рулевой колонки
17	10A Комбинация приборов
18	30A Аудиосистема
19	15A Аудиосистема
20	10A Телефон
21
22
23
24	10A Разъем шины данных
25
26	10A Система управления двигателем — кроме 1,6(BGU) , Блок управления Motronic
27	10A Обогреватель системы вентиляции картера
28	20A Автоматическая коробка передач
29	10/20A Управление двигателем- 1,6FSi (BAG)/ 2,0FSi(AXW) , Катушки зажигания
30	20A Дополнительный отопитель
31	25A Очиститель лобового стекла
32	10A Управление двигателем, Форсунки цилиндра
33	15A Подкачивающий топливный насос
34	—
35	—
36	—
37	—
38	10A Корректор фар
39	5A Датчик температуры моторного масла, комбинация приборов
40	20А Блок предохранителей реле приборной панели 1
41	—
42	5A Управление двигателем, Расходомер воздуха, Реле электропитания электронных компонентов двигателя
43	20A Вакуумный насос усилителя тормозов
44	—
45	15A Подогреваемый кислородный датчик, Лямбда-зонд
46	—
47	40A Многофункциональный блок управления 1
48	40A Многофункциональный блок управления 1
49	50A Реле 1 основных цепей зажигания
50	—
51	40A Блок управления свечами накаливания
52	50A Многофункциональный блок управления (Блок управления бортовой сети)
53	50A Блоки управления электрооборудованием дверей, блок предохранителей /реле приборной панели
54	50А Блок управления вентиляторов радиатора

Блок входных предохранителей в моторном отсеке

Предохранители и реле в салоне Фольксваген Туран

Основные блоки в салоне находятся за перчаточным ящиком в нижней части панели управления, со стороны водителя.

Блок состоит из трех частей

Схема нижнего блока предохранителей Фольксваген Туран

Схема блока с реле на бортовой сети

Схема блока реле дополнительного оборудования Фольксваген Туран

Снятие и замена

Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.

1. При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
2. Открутите винты крепления БП к кузову автомобиля.
3. Вытащите устройство: оно будет висеть на проводах.
4. Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
5. Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.

Распиновка Эбу

На основе перевода DobermaN сделал вот такой инфолист, кое что добавил от себя. В макс. За схемы спасибо moptukh Все мозги с номером взаимозаменяемы, по моим данным, не смотря на буквы в конце. Да, проблема была в массе, из-за этого мозги сгорели, но уже постингом мозги Но перед этим купил другие мозги М, и с моим мотором они не работали, форсунки не открывались, хотя форсунки в порядке Но уже все сделано, спасибо вам.

Вступить в Club VW Belarus. Правила форума — Реклама на форуме. Offline Сообщений: Распиновка ЭБУ. Жизнь хитра!

Поиск Расширенный поиск. Кто ставил в Т3? Список подходящих двигателей, запчастей, порядок замены и т.

Замена предохранителей Фольксваген Джетта. Фото, инструкция как поменять предохранители на Джетте 6

Замена предохранителей Фольксваген Джетта 2012 года весьма простая процедура. Поменять предохранители своими руками сможет любой водитель. На Jetta 6 установлены плавкие предохранители различных номиналов: 5, 10,15, 20, 25 и аж до 80 ампер.

Где находятся предохранители Джетта

Предохранители на Джетта 6 базируются в двух местах. Первое — под капотом, с правой «водительской» стороны, вблизи аккумулятора. Второе — в салоне, под панелью, в районе расположения левого колена водителя.

Для замены понадобятся только щипцы, которые часто можно обнаружить в одном из блоков.

Как поменять предохранители Джетта

Сначала надо снять крышку блока предохранителей. Под капотом она крепится защелкой сзади, а в салоне просто снимается за нижнюю кромку. Далее надо взять щипцы и вытащить нужный предохранитель, найти который поможет схема предохранителей. Такая схема, часто, нарисована на крышке блока, но к сожалению с Джеттой не тот случай, у нее нет ни схемы расположения, ни номиналов предохранителей. Поэтому ее стоит найти в руководстве пользователя или мануале по ремонту. Если у вас нет такой брошюры, то схема расположения предохранителей Джетта 6 имеется в нашем фото отчете.

Стоит осмотреть предохранитель на свет, чтобы убедиться, что его нить перегорела. Потом устранить причину, по которой он перегорел, и установить новый предохранитель того же номинала, что и его предшественник.

etlib.ru

Где находится предохранитель кондиционера на Фольксваген Гольф 4?

Теперь мы будем искать где предохранитель кондиционера на вашем фольксваген гольф 4 является. Система кондиционирования воздуха связана с несколькими электронными компонентами, и в вашем автомобиле могут быть некоторые предохранители, связанные с ней в зависимости от года выпуска и имеющихся опций. Однако помимо предохранителей есть еще реле, которое управляет правильной работой вашего кондиционера. Мы будем по очереди помогать вам найти предохранитель и реле кондиционера на вашем Volkswagen Golf 4 .

Замена внутренних предохранителей кондиционера вашего Фольксваген Гольф 4

.Сначала мы сосредоточимся на внутренних предохранителях системы кондиционирования вашего Volkswagen Golf 4. Для этого вам нужно будет перейти на блок предохранителей вашего автомобиля

Если вы не можете найти его, обратите внимание, что он находится близко к рулевому колесу, его точное положение вы найдете благодаря руководству по эксплуатации вашего Volkswagen Golf 4

Ознакомьтесь с руководством по эксплуатации на крышке блока предохранителей

чтобы найти предохранитель (и) кондиционера вашего Volkswagen Golf 4 , проверьте все предохранители со словом «кондиционер» в их названиях.
Осторожно извлеките предохранитель (и) кондиционера с помощью плоскогубцев и проверьте состояние нити накала.

Если один из них вышел из строя, замените его новым предохранителем

В качестве последнего решения вы можете отнести свою машину к автомеханику, чтобы он поближе познакомился с причиной вашей проблемы.

После замены предохранителя кондиционера в автомобиле соберите и проверьте кондиционер.

Замена реле предохранителя кондиционера вашего Фольксваген Гольф 4

Наконец, теперь мы увидим, как проверить состояние реле кондиционера в вашем автомобиле. Для этого вам нужно будет перейти к моторному отсеку:

• Откройте блок предохранителей вашего Volkswagen Golf 4, он находится рядом с аккумулятором под пластиковой крышкой.
• Проверьте внутреннюю часть крышки на предмет расположения реле кондиционера или сверьтесь с руководством по эксплуатации, если вы не можете его найти. Обычно это реле компрессора кондиционера.
• Поменяйте местами реле с другим реле, чтобы проверить кондиционер, или замените его новым.

Теперь ты знаешь как найти предохранитель кондиционера вашего автомобиля , если вы ищете других предохранители типа предохранителя стартера на Фольксваген Гольф 4, или предохранитель звукового сигнала, не стесняйтесь обращаться к нашим статьям, посвященным этим предохранителям.

Если у вас есть какие-либо дополнительные вопросы о Volkswagen Golf 4, не стесняйтесь обращаться к нашим Фольксваген Гольф 4 категория.

Предохранители Volkswagen Golf IV

Общие сведенияРасположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Расположение предохранителей на блоке предохранителей

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15		10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24, на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

Замена

Общие сведения

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Коробка предохранителей в моторном отсеке на аккумуляторной батарее

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.

Видео про «Предохранители» для Volkswagen Golf IV

Volkswagen Golf 4 1.9TDI 2000 — Мертвый климат-контроль

https://youtube.com/watch?v=sh3yRpxVVuk

Расположение блока реле и предохранителей на Volkswagen Golf 5

Не горят стоп-сигналы Гольф 4. Решено!

Audi A6 Доводим до идеала. › Бортжурнал › 1️⃣6️⃣ Расшифровка блока предохранителей и дополнительных мест расположения предохранителей и реле Ауди А6 С5

В интернете наткнулся на интересный материал о расположении дополнительных мест предохранителей и реле Ауди А6 С5. Заодно там же есть и материал расшифровки основного блока предохранителей в А6 С5. Решил что лишним не будет в моем БЖ.Расшифровка блока предохранителей Ауди А6 С5

Расположен думаю все знают где, в салоне на водительской стороне и закрыт крышкой.На крышке нанесена схема расположения предохранителей.

1. Обогреваемые форсунки омывателя стёкол 5А2. Указатель поворота 10А3. Реле омывателя фар, освещения (перчаточного ящика, кондиционера, автоматической коробки передач,панели приборов). 5А4. Освещение номерного знака 5А5. Панель приборов, обогрев сидений, устройство контроля скорости, контрольные лампы (Auto-Check-Control),катализатора, контрольной лампы дизеля, индикатора включённой передачи, выключатели зеркал и ихмоторов, контрольной лампы подушек безопасности, индикатор наружной температуры, кондиционера,автономного обогревателя, задней солнцезащитной шторы, электрического люка, помощи при парковке(Парктроник), отопителя, системы навигации). 10А6. Центральный замок 5А7. Анти-блокировочная система тормозов (ABS) 10А8. Телефон (сеть D) 5А9. Обогрев зеркал 10А10. Автоматический корректор света фар 5А11. Устройство поддержания скорости (Темпомат – круиз-контроль) с коробкой Типтроник 5А12. Питание системы самодиагностики 10А13. Сигналы торможения 10А14. Лампы внутреннего освещения, фонари для чтения, предупредительной сигнализации кражи,косметических зеркал, памяти электрически регулируемых сидений). 10А15. Панель приборов, АКПП 4-х ступ., кондиционер, память электрически регулируемых сидений иэлектрически регулируемых зеркал, таймер для Webasto, система навигации 10А16. Электронная система стабилизации (ESP) 5А17. Система навигации 10А18. Фары головного света, дальний, правая сторона 10А19. Фары головного света, дальний, левая сторона 10А20. Фары головного света, ближний, правая сторона, корректор угла наклона фар 15А21. Фары головного света, ближний, левая сторона, корректор угла наклона фар 15А22. Габаритные и стояночные огни, правая сторона 5А23. Габаритные и стояночные огни, левая сторона 5А24. Стеклоочиститель, помпа омывателя стекла, реле интервала работы стеклоочистителя 25А25. Вентилятор системы отопления, кондиционера, автономного обогревателя, электролюк 30А26. Обогрев заднего стекла 30А27. Обогрев рулевого колеса 15А28. Топливный насос, дополнительный насос дизеля 15А29. Система управления впрыском и зажиганием двигателя 20А30. Электрический люк в крыше 20А31. Фонари указателя заднего хода, устройство поддержания скорости (темпомат), автоматическая коробкапередач, диагностический разъём, тахометр, автоматически затемняемое внутреннее зеркало заднеговида, тактовый клапан системы улавливания паров бензина 15А32. Система управления впрыском и зажиганием двигателя 20А33. Прикуриватель 15А34. Система управления впрыском и зажиганием двигателя 15А35. Штепсельный разъём для прицепа 30А36. Противотуманные фары, задний противотуманный фонарь 15А37. Телефон (сеть D), радио 20А38. Освещение багажного отделения, центральный замок 15А39. Аварийная сигнализация 15А40. Звуковой сигнал 25А41. Антиблокировочная система/Система стабилизации 15А42. Электронная система стабилизации (ESP) 25А43. Контакты S (радио)44. Обогрев сидений, автономный обогреватель 30А

Дополнительные места расположения предохранителей и реле

A Не используетсяB Не используетсяC Предохранитель дополнительного нагревателя 2 — S143Предохранитель гидравлического насоса (усилитель тормозов) — S279Предохранитель топливного насоса — S81 (RS6 с левым рулем)D Предохранитель дополнительного нагревателя — S109Предохранитель топливного насоса — S81 (RS6 с правым рулем).8-ми разъемный монтажный блок

14. Термо-предохранитель регулировки сиденья водителя — S44 (Allroad)15. Предохранитель 12В разъема — S18416. Термо-предохранитель передних стеклоподъемников — S3717. Термо-предохранитель задних стеклоподъемников — S4318. Предохранитель блока ABS — S12319. Предохранитель вентилятора радиатора — S4220. Предохранитель блока управления вентилятора радиатора — S14221. Термо-предохранитель регулировки сиденья водителя — S44Предохранитель вентилятора радиатора — S42 (Allroad)22. Предохранитель пневмоподвески — S110 (Allroad)24. Термо-предохранитель регулировки сиденья пассажира — S80(Установлен на любое свободное место)

Центральное распределительное устройство с блоком реле

13-ти разъемный монтажный блок

Монтажный блок в водоотводящем коробе
