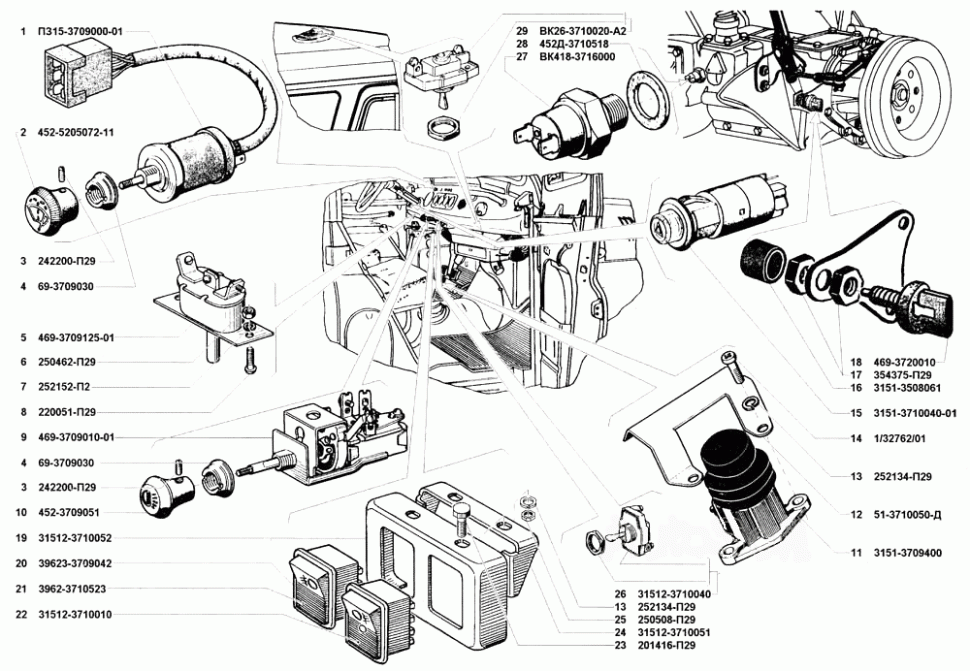

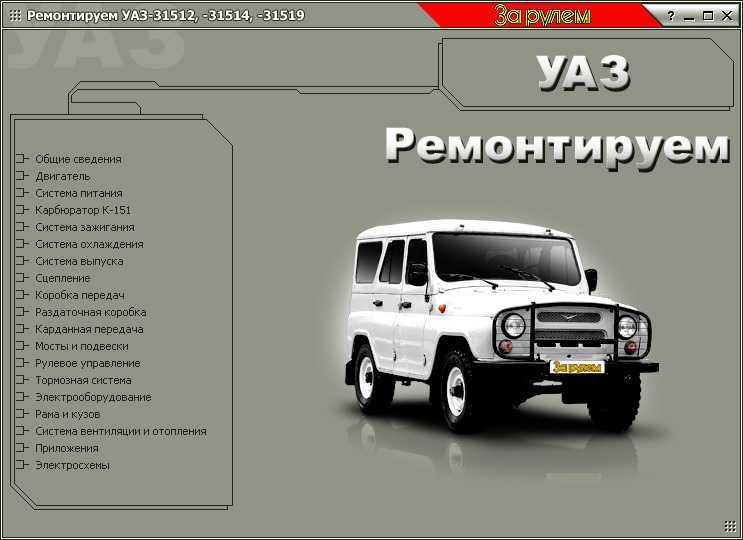

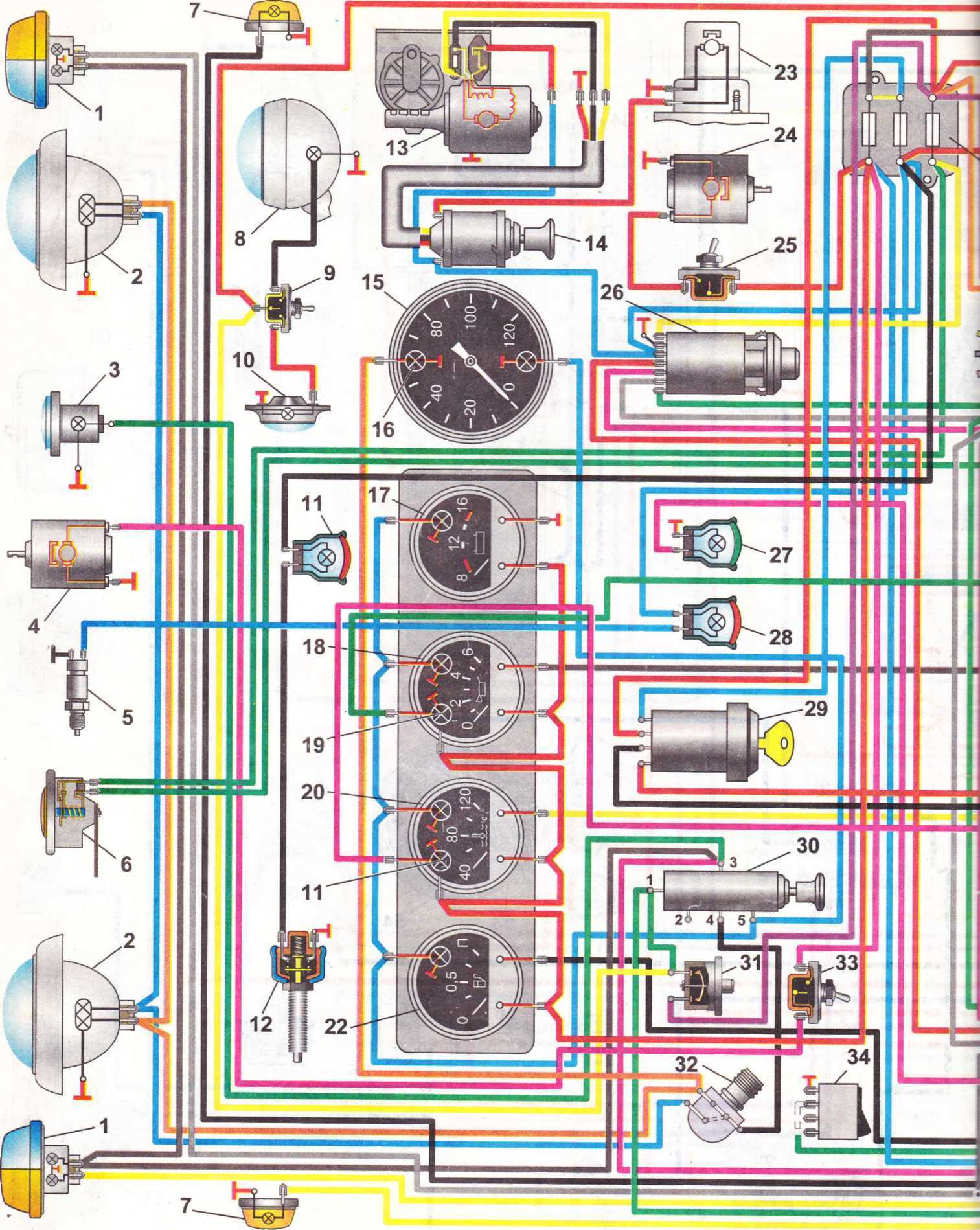

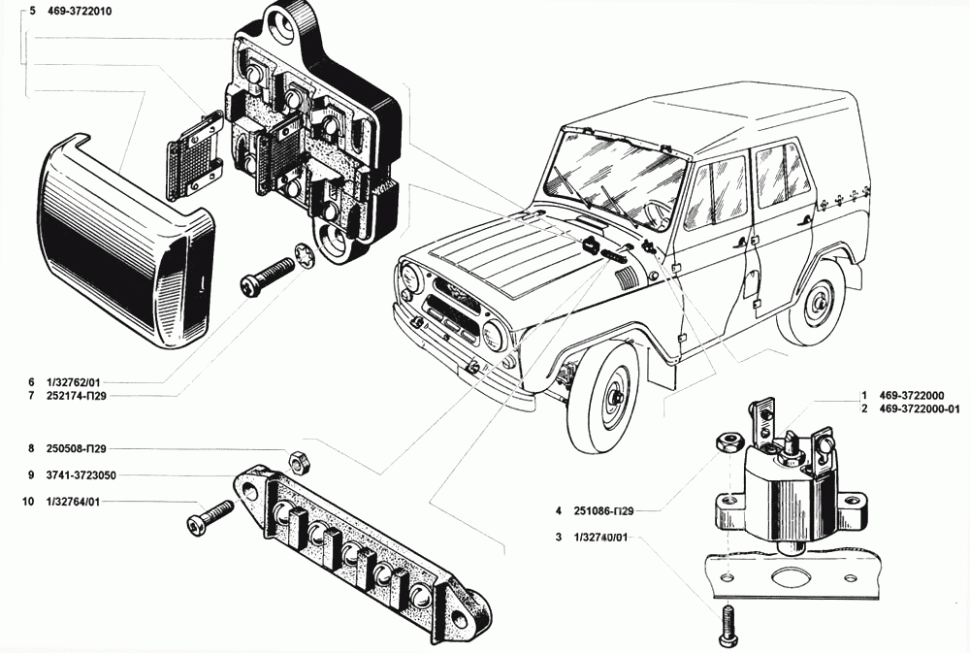

Как снять выключатели и переключатели автомобиля уаз-3151, -31512, -31514, -31519

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

Код ошибки р0504 Лада

Владельцы автомобилей LADA с электронной педалью газа могут столкнуться с ошибкой Р0504 (рассогласование датчиков педали тормоза). Вместе с ней могут появиться неисправности в работе двигателя (глохнет, плавают обороты, не заводится и т.д.). Чаще всего причина в датчике положения педали тормоза (датчик стоп-сигнала или лягушка).

Датчик положения педали тормоза и выключатель сигналов торможения смонтированы в одном корпусе. Чаще всего причина его неисправности — поломка пружины. В этом случае датчик можно отремонтировать самостоятельно, заменив пружину на новую. Либо заменить датчик на новый.

КАК СНЯТЬ И УСТАНОВИТЬ

Отключаем минусовую клемму аккумулятора. Отодвигаем сиденье водителя максимально назад, рулевую колонку поднимаем вверх, убираем коврик. Датчик располагается возле педали тормоза, чтобы его снять необходимо снять колодку с проводами (отщелкнув фиксаторы), а затем:

(Приора, Калина, Гранта, Нива 4×4) ослабить контргайку и выкрутить датчик.
(Ларгус, Веста, XRAY) повернуть датчик против часовой стрелки на 90 градусов и снять его из кронштейна.

Включаем зажигание и нажимаем на педаль тормоза, стоп-сигналы должны загореться. После отпускания педали они должны погаснуть. Если лампы не загораются, проверяем датчик педали тормоза и поступление напряжения от аккумулятора на колодку жгута проводов.

(Ларгус, Веста, XRAY) Перевести фиксатор штока в правое положение, используя отвертку. Проверяем датчик педали тормоза при помощи мультиметра в режиме омметра. Цепь 3-4 должна быть замкнута (значение сопротивление близко к нулю), а цепь 1-2 разомкнуто (сопротивление должно стремиться к бесконечности). После нажатия на шток цепь 3-4 должна разомкнуться, а 1-2 замкнуться. Перед установкой перевести шток в левое положение.

Идеи для тюнинга Lada Xray

(Приора, Калина, Гранта, Нива 4×4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться.

Таким образом, причиной ошибки Р0504 может быть:

неисправный датчик или его проводка
датчик педали тормоза не отрегулирован
необходимо перепрограмирование ЭСУД

Nissan Primastar Slow Speed › Бортжурнал › Выключатель фонаря сигнала торможения

Итак, если у вас вдруг не работают оба стопа, то не спешите лезть менять лампочки, как я. А полез я только по тому, что в принципе 100 лет не проверял горят ли у меня стопы, а верхний (тритий) думал, что в принципе не работает уже давно. Поэтому решило, что провтыкал вспышку и обе лампочки азис. Оказалось что нет.

Оказалась неисправна у меня эта лягуха и я заказал её. Во всех смыслах заказал, потому что когда она пришла, она не подошла. Значит, выглядит она вообще вот так вот.

Снимается элементарно. Аккуратно поворачиваете её (вот в какую сторону не помню, но ведётся легко) и на себя. Всё, снято. И в руках вот то, что на рисунке. А не подошёл сам разъём. Вообще для рено это нормально вроде как.

Но самое главное. Не подошёл и… что делать-то? Рассердился я немного и захотел сколхозить по месту из двух один. Но всё равно не получилось. Две реновские лягушки внутри имеют принципиально разные конструкции.

Рассказываю дальше. Купил я оригинал много дешевле. Вот — vernet 71223. Пришёл с… затёртым чем-то, очень проглядываемым RENAULT.

И в завершение. Колхозить я ничего не стал. Разобрал родную (не факт) лягушку, собрал, поставил, заработало. Уже больше двух недель, полёт нормальный. Так что не торопитесь покупать новую лягуху, если что. Снимите, переберите старую. Снимается за минуту, разбирается как АК-47, стоит как болтик от бэнтли.

Ну вот и до такого узла, как сцепление, добралась повальная компьютеризация автомобилей. Нет, самим процессом электронный блок ещё не управляет, но на контроле у него этот процесс уже стоит. Для этого, под педалью привода сцепления установлен датчик, следящий за ходом работы муфты.

Причины неисправности датчика педали тормоза

• меньшая пружина, расположенная на штоке, деформирована, в отличие от большой;

• контакты датчика разные по высоте;

• клеммы из плохой стали;

• люфт плавающего контакта.

Принцип действия датчика педали тормоза заключается в следующей последовательности:

• шток находится внутри и поджимает плавающий контакт к верхней группе – педаль отпущена;

• шток находится внутри и поджимает плавающий контакт к нижней группе – педаль выжимается.

Принцип действия довольно простой, но как показывает практика, – нерабочий. Вся проблема заключается в кривом плавающем контакте, который мог зацепиться за пружину, в результате чего на БК посылался сигнал о срабатывании тормоза.

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

плохие контакты;
повреждение проводки, расположенной в гофре между дверью и кузовом;
перегоревшие осветительные элементы.

Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.

В этой ситуации возможно:

закоротили контакты габаритных огней и стопов;
отсутствует масса на габаритах;
неисправна двухконтактная лампа;
цепь замкнулась, а размыкания не произошло.

Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.

Замена повторителя стопов своими руками

Если ремонт повторителя нецелесообразен, его следует заменить.

Процесс замены представляет собой выполнение следующих шагов:

С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
Завершающим шагом будет проверка прибора на работоспособность.

Фотогалерея

Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.

В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично

Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет

Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сперва следует определить его местонахождение.

А ведь действительно, где он находится? Сложного в поисках этого элемента ничего нет.

Вам потребуется эстакада или яма. Так или иначе, вы должны оказаться под автомобилем.
Теперь смотрите в сторону задних колес машины и поднимите глаза к коробке передач. Слева от нее находится ваш искомый датчик.
Можно ли его перепутать с другими устройствами? Вряд ли. Только для данного элемента предусматривается подводка проводов от коробки передач. Поэтому других похожих устройств рядом вы точно не найдете.

Начинаем проверку. Нам ведь нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделайте следующие манипуляции:

Отключите клемму от измерителя;
Подключите к разъемам мультимер и включите его в режим измерения сопротивлений;
Включите коробку передач в режим задней скорости;
Заведите мотор;
Посмотрите, что выдает прибор;
Если на устройстве показано сопротивление, равное 0 Ом, плюс звучит пищалка, тогда все хорошо, датчик исправен;
Плохо, если на измерителе показана бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.

Советы профи

Чтобы быстро устранить неисправность, которая обнаружится во время поездки, можно поступить следующим образом: если поломка касается устройства-потребителя электроэнергии не оказывающего особого влияния на безопасность движения, то можно временно отключить проблемное устройство.

Опытные автомобилисты рекомендуют всегда иметь при себе электросхему бортовой сети. Она потребуется даже в том случае, если вы будете обращаться за помощью к профессионалам, ведь в результате постоянного совершенствования конструкции автомобилей могут быть различия в схемах различных серий одного и того-же модельного ряда.

Схема — это отличный информационный источник который поможет определиться с алгоритмом действий, даст подсказку какие цепи нуждаются в прозвоне, на какие предохранители следует обратить внимание в первую очередь. Еще один полезный совет: отправляясь в дорогу берите с собой техническую документацию, опыт показывает, что она может оказаться необходимой в любой момент поездки

Еще один полезный совет: отправляясь в дорогу берите с собой техническую документацию, опыт показывает, что она может оказаться необходимой в любой момент поездки.

Не лишним будет иметь в машине кроме элементарных инструментов, контрольную лампочку и мультиметр.

Причины неисправности датчика и их симптомы

В большинстве случаев, названная выше ошибка возникает из-за того, что датчик (лягушка) не был отрегулирован как следует. Именно по этой причине автовладелец отмечает появление таких проблем как:

нестабильность работы мотора: он плохо заводится, либо сразу же глохнет;
нестабильность оборотов.

Итак, мы выяснили, что к появлению ошибки Р0504 на Грантах приводит:

неисправность самой детали либо ее проводки;
элемент не был отрегулирован должным образом;
возможно, требуется перепрограммирование ЭСУД.

При возникновении неполадок вы можете отремонтировать датчик своими руками, поменяв пружину, или же сменить сам элемент.

Какой датчик выбрать? какие есть аналоги?

Новый стоит около 900 рублей оригинал и 150-600 рублей аналоги. Среди аналогов неплохо себя зарекомендовал датчик FAE, стоимостью примерно 450 рублей. Ходит долго, у меня такой уже полтора года. Сомневаетесь — берите оригинал.

Дешевые «лягушки» стопов делает небезызвестная фирма LOGEM. Точнее, не делает, а отбирает выбраковку с завода Renault. Их датчики выглядят как оригинальные, точнее они и есть оригинальные, только бракованные. Служат от двух недель до полутора месяцев и под замену. К сожалению отличить от оригинала их нельзя. Единственное что их выдает это дешевая цена 150-180 рублей. Не советую к покупке!!

З.Ы. Как вариант можно попробовать отремонтировать, как это сделать рассказано тут.

Датчик (концевик) положения педали тормоза Рено Меган 2

03.03.2017
ТОРМОЗНАЯ СИСТЕМА

Выключатель сигнала торможения на автомобиле Рено Меган 2 установлен под панелью приборов на кронштейне педали тормоза. Он служит для включения сигналов торможения при нажатии педали тормоза. Также сигнал о нажатой педали тормоза используется системой управления двигателем.

Выключатель объединен в один узел с датчиком положения педали тормоза. При утопленном штоке выключателя (педаль тормоза отпущена) контакты выключателя разомкнуты, а датчика – замкнуты. При выдвинутом штоке (педаль тормоза нажата) контакты выключателя замкнуты, а датчика – разомкнуты.

Если все сигналы торможения перестали включаться при нажатии педали тормоза, это может быть связано с выходом из строя предохранителя цепи сигналов торможения в блоке реле и предохранителей расположенном в салоне.

Проверка и замена выключателя сигнала торможения на автомобиле Рено Меган 2

Каталожный Renault номер датчика положения педали тормоза Рено Меган 2 – 8200168238

Для выполнения операции нам потребуется мультиметр.

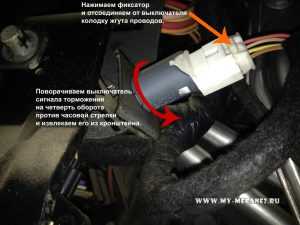

Поворачиваем выключатель сигнала торможения на четверть оборота против часовой стрелки и извлекаем его из кронштейна.

Нажимаем фиксатор и отсоединяем от выключателя колодку жгута проводов.
Подсоединяем мультиметр в режиме омметра к выводам выключателя. Цепь 1 – 2 должна быть замкнута (значение сопротивление близко к нулю), цепь 3 – 4 разомкнута (значение сопротивления должно стремиться к бесконечности).

Нажимаем кнопку выключателя, цепь 1 – 2 должна разомкнуться (значение сопротивления должно стремиться к бесконечности), а цепь 3 – 4 замкнуться (значение сопротивления близко к нулю). В противном случае выключатель необходимо заменить.
Устанавливаем выключатель в обратной последовательности.
Проверяем работу выключателя. Сигналы торможения должны загораться при выборе свободного хода педали тормоза, т.е. до начала непосредственного торможения.
Если сигналы торможения горят постоянно или загораются слишком поздно, выключатель необходимо отрегулировать. Для этого извлекаем выключатель из кронштейна.
Если сигналы торможения горят постоянно, утапливаем шток выключателя, надавив на него (при этом должен быть слышен щелчок).
Если сигналы торможения загораются слишком поздно, шток выключателя надо вытянуть на один или несколько щелчков из корпуса выключателя.

Замечание: Если выключатель не удается отрегулировать (шток не фиксируется в необходимом положении), его следует заменить.

Устанавливаем выключатель и проверяем его работу, при необходимости повторяем регулировку.

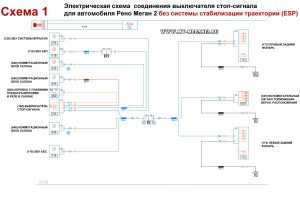

Далее выкладываю электрические схемы соединения выключателя стоп-сигнала для автомобиля Рено Меган 2 без ESP (схема№1) и с ESP(схема№2).

Спасибо за внимание! Надеюсь данная информация оказалось полезной для Вас!!!

Пневматические выключатели стоп-сигнала

Выключатели данного типа применяются на автотракторной технике, оснащенной тормозной системой с пневмоприводом. Этот прибор может использоваться в качестве датчика для включения и отключения различного электрооборудования при определенном давлении воздуха в системе.

Основу прибора составляет металлический корпус, разделенный на две камеры резиновой диафрагмой. Под диафрагмой образуется герметичная камера, к которой подводится воздух из пневматической системы, для подключения к контуру выполнен резьбовой штуцер или присоединительный канал с внутренней резьбой. Над диафрагмой располагается камера с контактной группой, которая состоит из двух неподвижных контактов и одного подвижного. Причем возможны два конструктивных варианта контактной группы:

Неподвижные контакты выполнены в виде штырьков, подвижный — в виде пластины, расположенной на диафрагме под штырьками;
Подвижный контакт выполнен в виде штырька, над которым расположен один из неподвижных контактов, второй неподвижный контакт имеет постоянное соединение с подвижным контактом через возвратную пружину.

Выключатель устанавливается в пневматической магистрали колесных тормозных механизмов. При торможении давление в магистрали повышается, что приводит к прогибу диафрагмы и подъему расположенного на ней подвижного контакта – происходит замыкание цепи и включение стоп-сигналов. При отпуске педали давление в магистрали падает, диафрагма под действием пружины отходит от контактов и разрывает цепь.

Пневматические выключатели оптимально подходят для работы в прицепах, так как они делают ненужными сигнальные цепи для включения стоп-сигналов от тягача. И в целом выключатели данного типа упрощают и повышают надежность электросистемы транспортного средства.

Типы, конструкция и характеристики выключателей стоп-сигнала

На механических транспортных средствах, тракторах, специальной технике и различных машинах используются выключатели сигналов торможения трех типов:

Механические выключатели;
Выключатели с пневматическим приводом;
Выключатели с гидравлическим приводом.

О конструкции и особенностях приборов различных типов сказано ниже.

Все выключатели, независимо от типа, имеют три исполнения под различное напряжение бортовой электросети — 6, 12 и 24 В. При этом электрическое соединение может выполняться с помощью установленного на корпусе прибора или вынесенного за его пределы (с помощью кабеля) электрического разъема различных типов:

С ножевыми (плоскими) контактами;
Со штыревыми контактами;
Со штыревыми или ножевыми контактами с защитной пластиковой юбкой;
С баойнетным (поворотным) креплением;
Клеммы с винтовыми зажимами.

Соединения, за исключением последнего в списке — быстроразъемные, для подключения выключателей используются соответствующие разъему колодки («мамы»). Байонетные разъемы обеспечивают контакт повышенной надежности, предотвращая случайное отсоединение (для этого необходимо повернуть колодку).

Выключатели с клеммными разъемам не имеют ответной колодки, проводники соединяются непосредственно с клеммами, контакт обеспечивается винтовыми зажимами. Данный тип разъемом сегодня постепенно вытесняется другими, требующими меньших затрат времени и сил на подключение.

Монтаж выключателей осуществляется различными способами, которые зависят от конструкции и типа прибора.

Как проверить

Ошибка p0123 датчик а положения дроссельной заслонки / датчик а положения педали акселератора

(Приора, Калина, Гранта, Нива 4х4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться.

Таким образом, причиной ошибки Р0504 может быть:

неисправный датчик или его проводка
датчик педали тормоза не отрегулирован
необходимо перепрограмирование ЭСУД (предписание №46-15 для Лада Гранта и Калина 2 с АКПП, скачать его могут пользователи сайта)

Чтобы скачать файлы нужно авторизироваться на сайте

Кстати, датчик положения педали тормоза можно отремонтировать.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Замена лягушки заднего хода на ВАЗ 2110-2112 и видео обзор

Чтобы показать сей процесс наиболее доступно и наглядно, был снят видео ролик, который показывает все тонкости диагностики и замены данного выключателя.

Если видео не можете открыть, независимо от причины, то ниже показан фото отчет данного ремонта.

Первым делом загоняем автомобиль на яму, снимаем защиту двигателя и находим там нашу лягушку включения света заднего хода. Ниже все показано наглядно:

Отсоединяем штекер от разъема, и отводим его в сторону.

И теперь можно отворачивать саму лягушку при помощи ключа на 22, желательно использовать именно рожковый или накидной:

И окончательно выкручиваем этот выключатель рукой.

Обратите внимание, что при окончательном откручивании данной детали, из КПП польется масло. Поэтому необходимо принять следующие меры:

Либо все делать с очень большой скоростью, чтобы потери масла были минимальными
Либо подставить емкость и после всего ремонта уже долить потери обратно в КПП

В принципе, если делать все быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, так что подставляйте емкость и вперед. Когда закрутили все на место, подсоединяем штекер и все. Данная процедура может считаться законченно.

Цена новой лягушки на ВАЗ 2110-2112 составляет около 50-70 рублей, так что по сути — данный ремонт можно считать копеечным.

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

Памятка о бытовом газе

Пожароопасность.
Непригодность для дыхания.
Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

Читать также: Высота зеркала над туалетным столиком

Правила пользования газом

Исключить соседство с открытым пламенем и источниками тепла.
Исключить присутствие в рабочей зоне других возгораемых материалов.
Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

Что нужно учесть при установке дополнительного стоп-сигнала и как будет выглядеть результат — смотрите на видео ниже (автор — канал -AvAlex-).

Нередко у автовладельцев возникает ситуация, когда не горят задние стоп-сигналы. Опытный автомобилист может догадываться, в чем может быть причина. Поэтому ему не составит труда определить источник неисправности, устранить проблему. Новичкам же и неопытным владельцам желательно обращаться к специалистам или изучать достоверную информацию по ремонту автомобиля.

В данной статье изложены основные причины такой неисправности и даны рекомендации по ее устранению. Хозяин автомобиля может произвести ремонт самостоятельно или обратиться в автосервис.

Как заменить лягушку стопов?

На автомобилях Рено Логан, Сандеро, Дастер и Лада Ларгус датчик стоп сигнала находится под педалью тормоза. Его можно нащупать руками под рулевой колонкой или отодвинув сиденье залезть под нее, если не понятно на ощупь.

Первым делом следует отсоединить питания с датчика. Это можно делать без снятия минусовой клеммы аккумулятора, однако на всякий случай будьте осторожны.

Находится он над педалью тормоза около металлической дуги. Выкручиваем датчик против часовой стрелки на четверть оборота. Так же необходимо отсоединить подходящие к датчику провода.

Поворачиваем датчик против часовой стрелки на четверть оборота и вынимаем.

Купив предварительно новый датчик, обратно подключаем к нему проводку (подойдет только в одном положении, так что не перепутаете) и обратно вставляем с поворотом уже по часовой стрелке.

На фотографии выше уже снятый датчик, который находился ниже розовой метки.

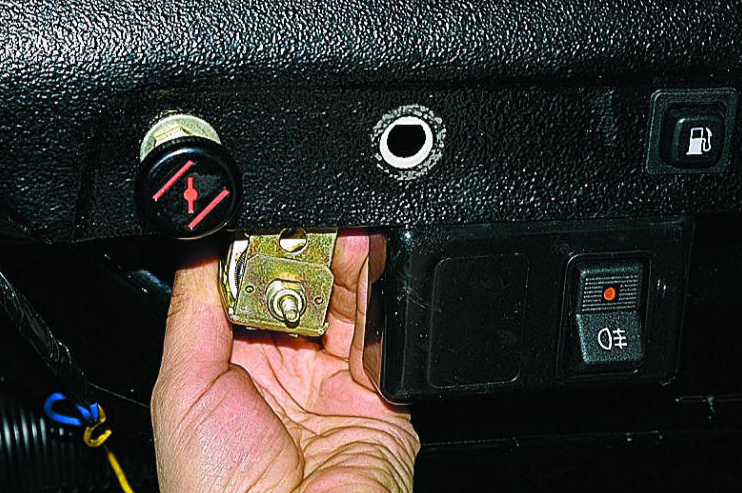

Снятие центрального выключателя света

Отключаем аккумулятор

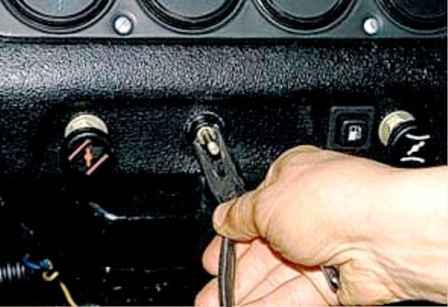

Ослабляем отверткой затяжку винта рукоятки выключателя

Откручиваем рукоятку против часовой стрелки

Круглогубцами откручиваем шлицевую гайку выключателя

Вынимаем выключатель из-под панели

Помечаем порядок подсоединения проводов

Откручиваем отверткой винты крепления наконечников проводов к выводам выключателя

Устанавливаем выключатель в обратном порядке

Замена выключателя заднего противотуманного фонаря

Отключаем минусовую клемму от аккумулятора

Нажимаем на выключатель с обратной стороны и вынимаем его из панели

Записываем порядок подключения проводов к выключателю

Снимаем наконечники проводов с выводов выключателя

Устанавливаем и подсоединяем провода, согласно сделанной записи

Снятие выключателя сигнала торможения

Отключаем аккумулятор выключателем «массы»

Под панелью приборов снимаем наконечники проводов с выводов выключателя

Нажимаем на педаль тормоза, откручиваем и снимаем пластмассовый буфер выключателя

Ослабляем ключом на 19 затяжку контргайки

Откручиваем выключатель, удерживая регулировочную гайку ключом на 19

Снимаем выключатель

Устанавливаем выключатель в обратной последовательности

Регулировочной гайкой выставляем выключатель в такое положение, чтобы при отпущенной педали тормоза его кнопка была утоплена до буфера

Провода подсоединяем в произвольном порядке

Замена выключателя и реле аварийной сигнализации

Отключаем аккумулятор

С правой стороны из-под панели приборов отсоединяем колодку проводов от выключателя аварийной сигнализации

Сжимаем фиксаторы с двух сторон корпуса выключателя и выталкиваем его из отверстия панели наружу

Устанавливаем выключатель в обратном порядке

Снятие реле аварийной сигнализации

Для снятия реле, отсоединяем от него колодку проводов

Крестовой отверткой откручиваем два винта крепления реле к кузову

Один винт держит также наконечник провода «массы»

Снимаем реле

Устанавливаем реле в обратном порядке

Регулировка и замена звукового сигнала

Для настройки звука сигнала, вращением отверткой регулировочного винта добиваемся чистого и громкого звука

Если регулировкой не удается настроить звуковой сигнал, то, заменяем его

Откручиваем ключом на 12 два болта крепления планки сигнала

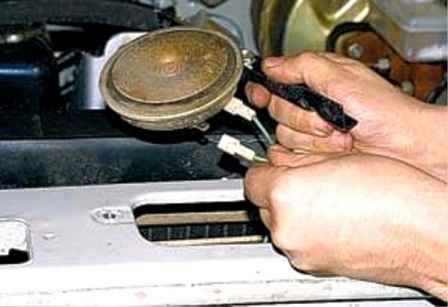

Снимаем сигнал и отсоединяем наконечники проводов

Откручиваем ключом на 13 гайку крепления звукового сигнала

Устанавливаем звуковой сигнал в обратном порядке
