Как проверить вентиляцию картерных газов

Всё готово к замеру.

Заводим двигатель (двигатель должен быть прогрет до рабочей температуры). И производим замер на холостом ходу. При этом не нужно перекрывать сапун, пережимать его трубку и т.п. Всё должно быть как при обычной эксплуатации.

В трубку прибора, соединенную с двигателем, начнет поступать картерный газ и своим давлением смещать уровень воды вниз. Перепад уровней, т.е. разница уровней в мм не должна быть больше 10 мм. Так как 1 мм водяного столба равен 10 Па, то 10 мм соответственно 100 Па. Это максимально допустимая величина, если верить специалистам фирмы GARRETT. В идеале — 0 мм перепад. И это реально возможная величина.

Как видите — ничего сложного нет.

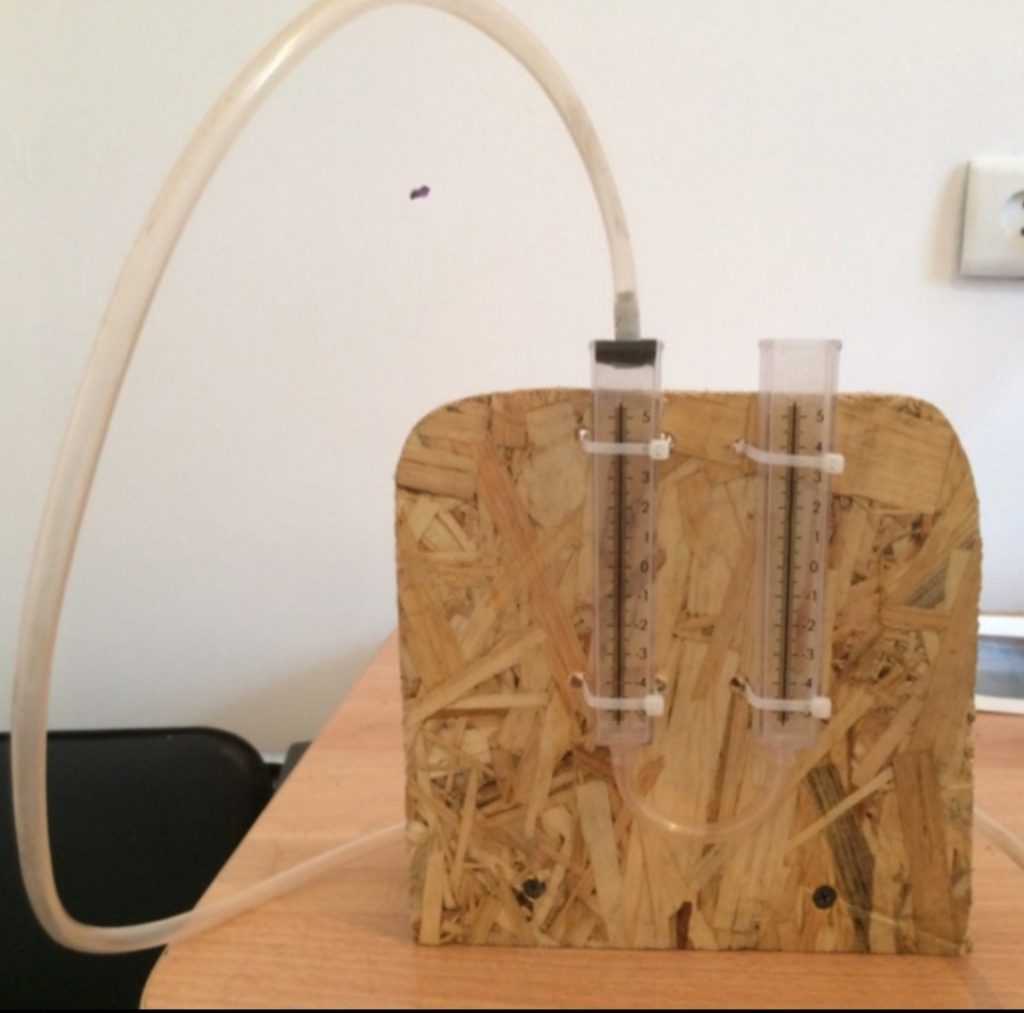

Я сам сделал прибор из водяного строительного уровня. И подсказал этот вариант многим людям, которые успешно это применили. И вот что у них получилось. Как говорят — «дёшево и сердито». И довольно точно.

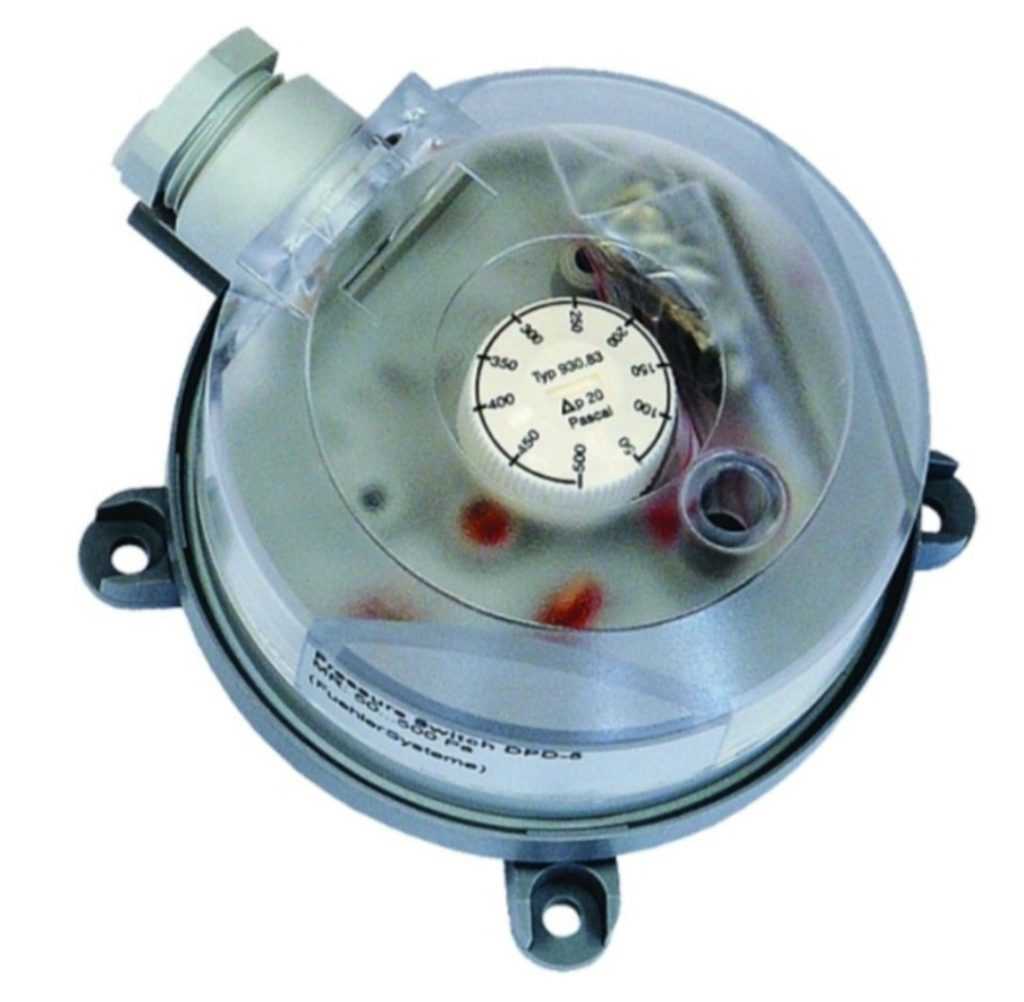

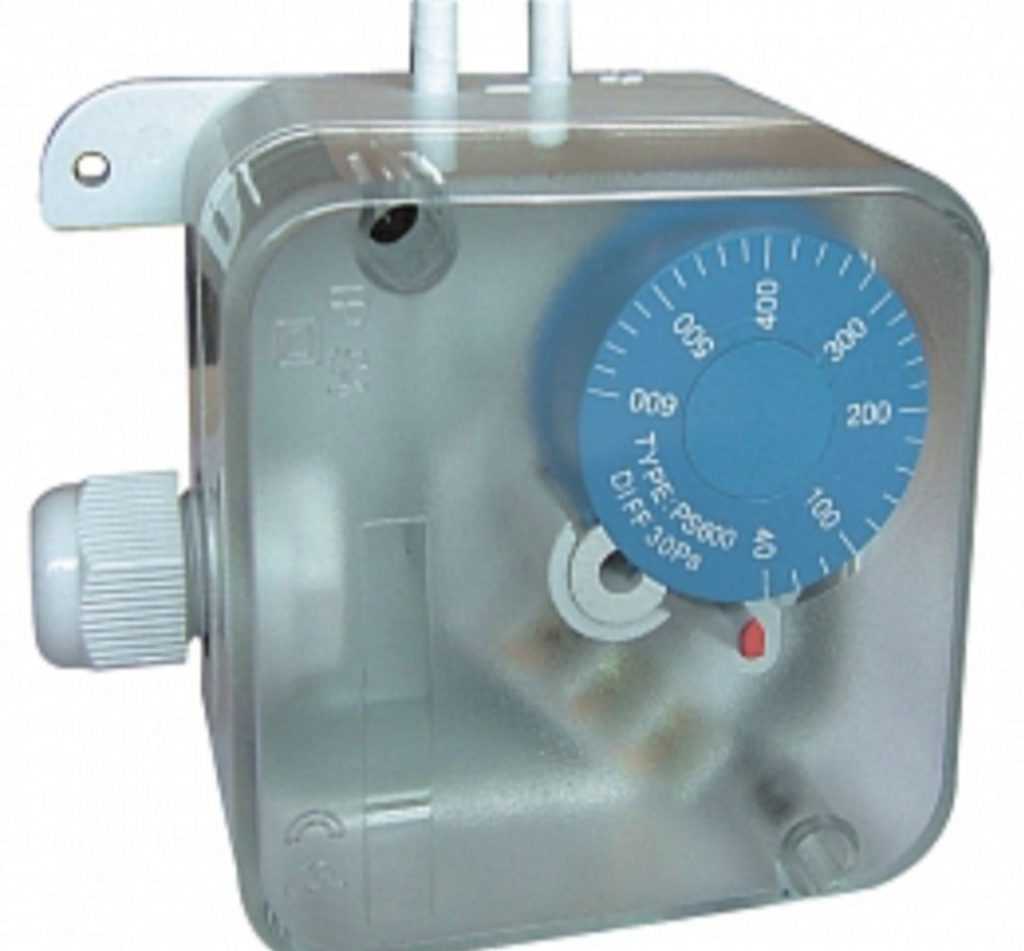

Я же, пошел дальше и решил поставить это дело под непрерывный автоматический контроль, что так же просто реализовать. Существуют приборы контролирующие перепад давлений. Как правило они используются на системах вентиляции. Они бывают разной конструкции и на разные величины. У них есть диапазон измерения, в пределах которого можно выбрать величину, на которой прибор сработает и подаст сигнал, что давление картерных газов достигло этой величины. У меня дифреле на 300 Па. Установлено на 75 Па. Включает яркий светодиод и пьезоизлучатель (пищалку).

Только подключил я его уже не к трубке масляного щупа, а к трубке сапуна, сделав в ней отвод.

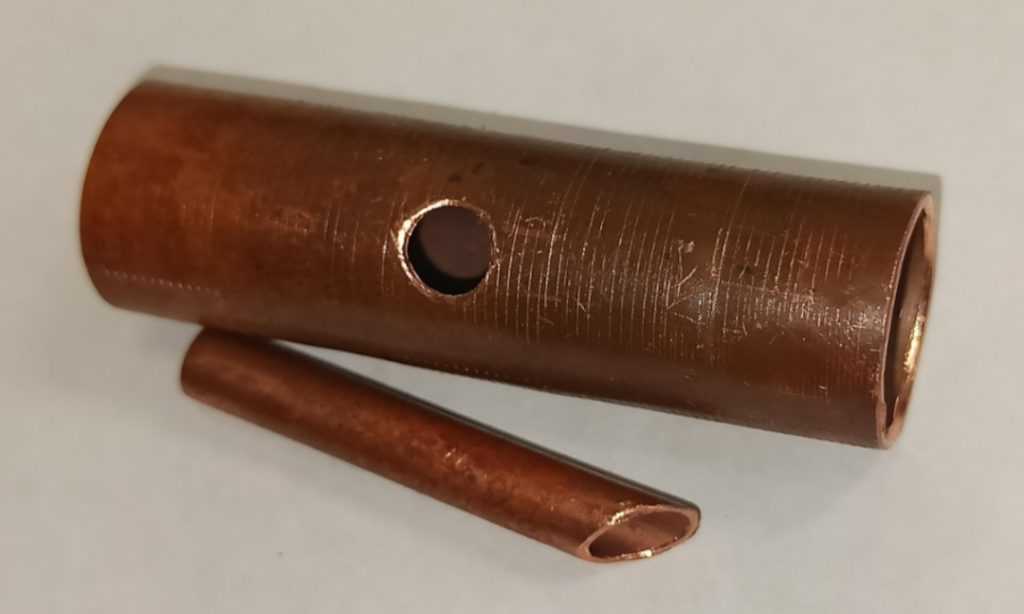

Заготовки для отвода картерных газов.

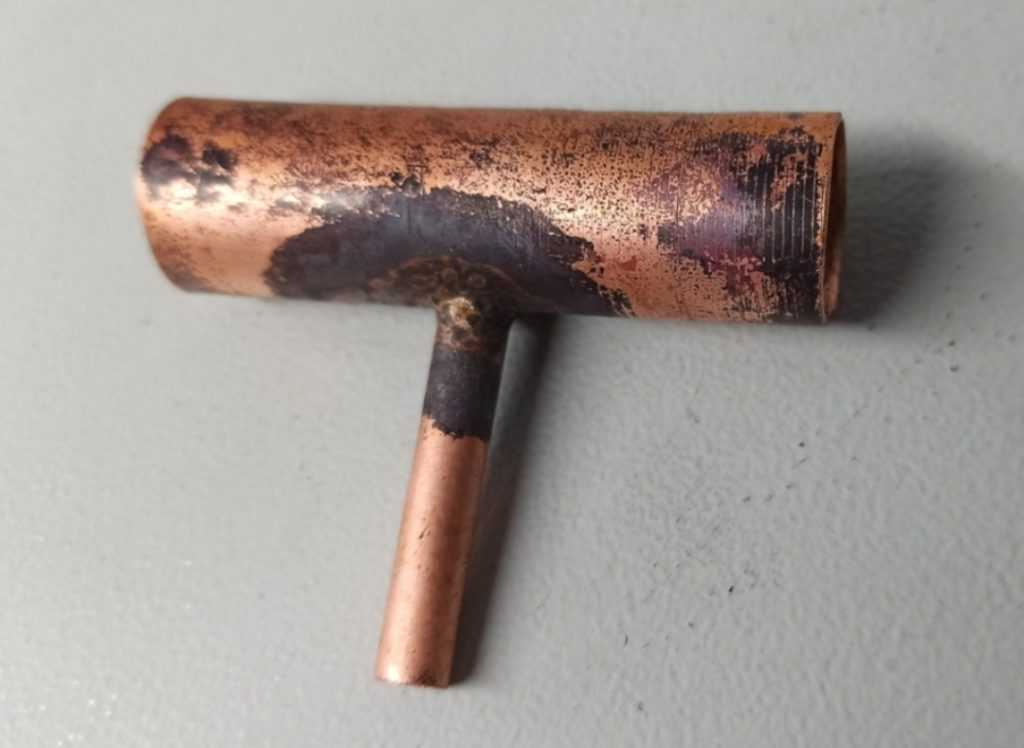

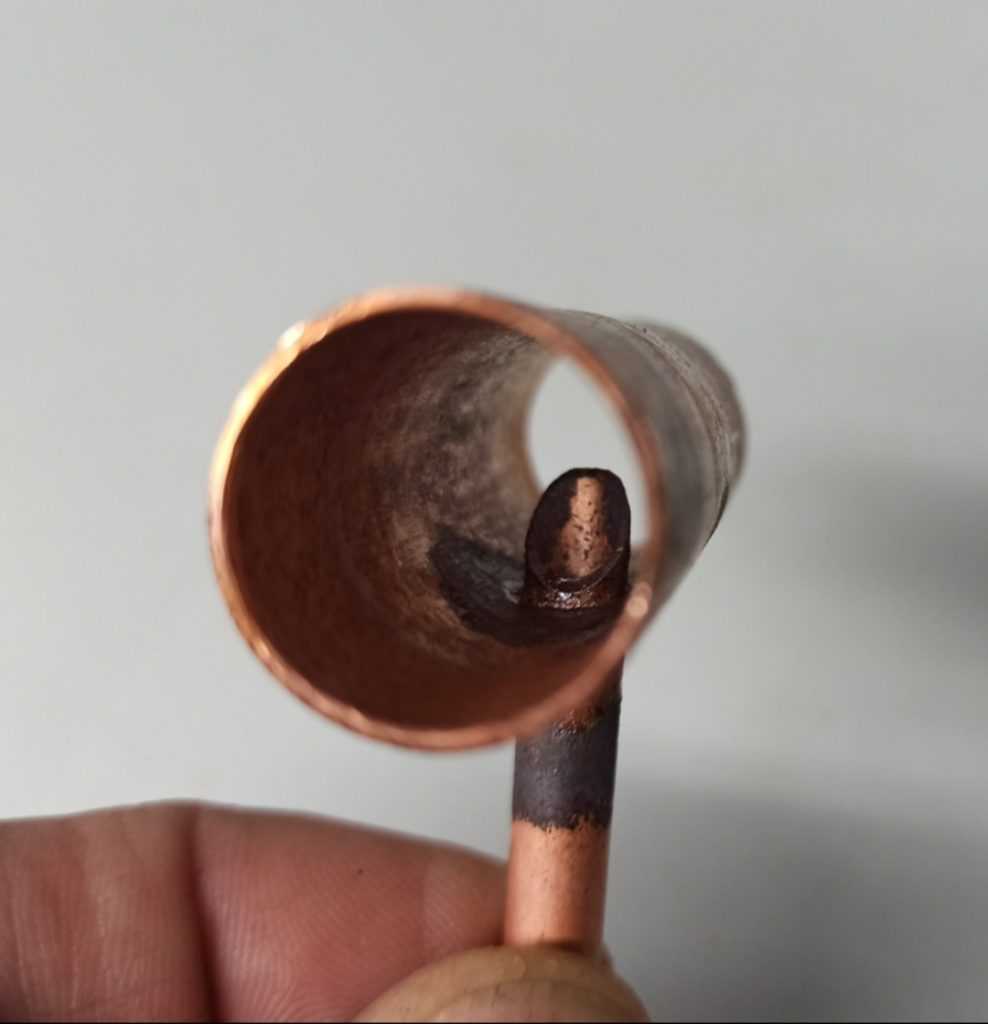

Вставка для отвода картерных газов.

Разумеется, что контроль возможен только на холостых оборотах двигателя, так как при повышении оборотов в работу вступает турбина и давление картерных газов становится отрицательным.

Однако, если картерные газы довольно сильные, то и турбина не справится. Они всё равно будут положительными и оказывать своё негативное влияние на двигатель.

Снятие маслоотделителя системы вентиляции картера в автомобиле Ford Focus 2

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Насадка на вороток с удлинителем 10 мм
• Ключ с наконечником Torx T25

Детали и расходники:

• Бензин
• Прокладка маслоотделителя
• Ветошь

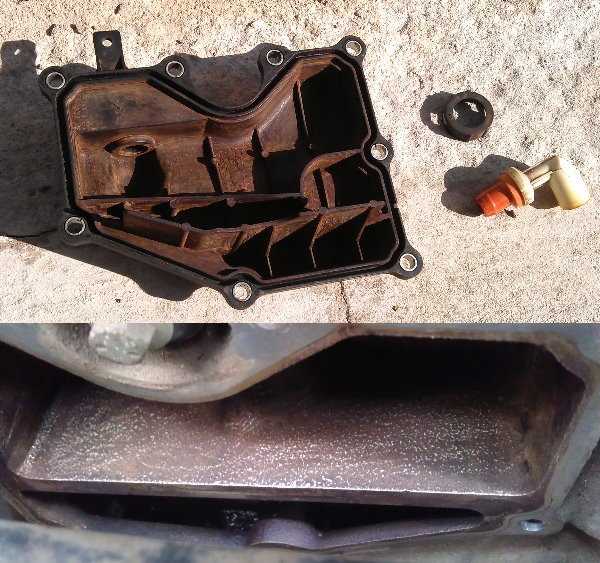

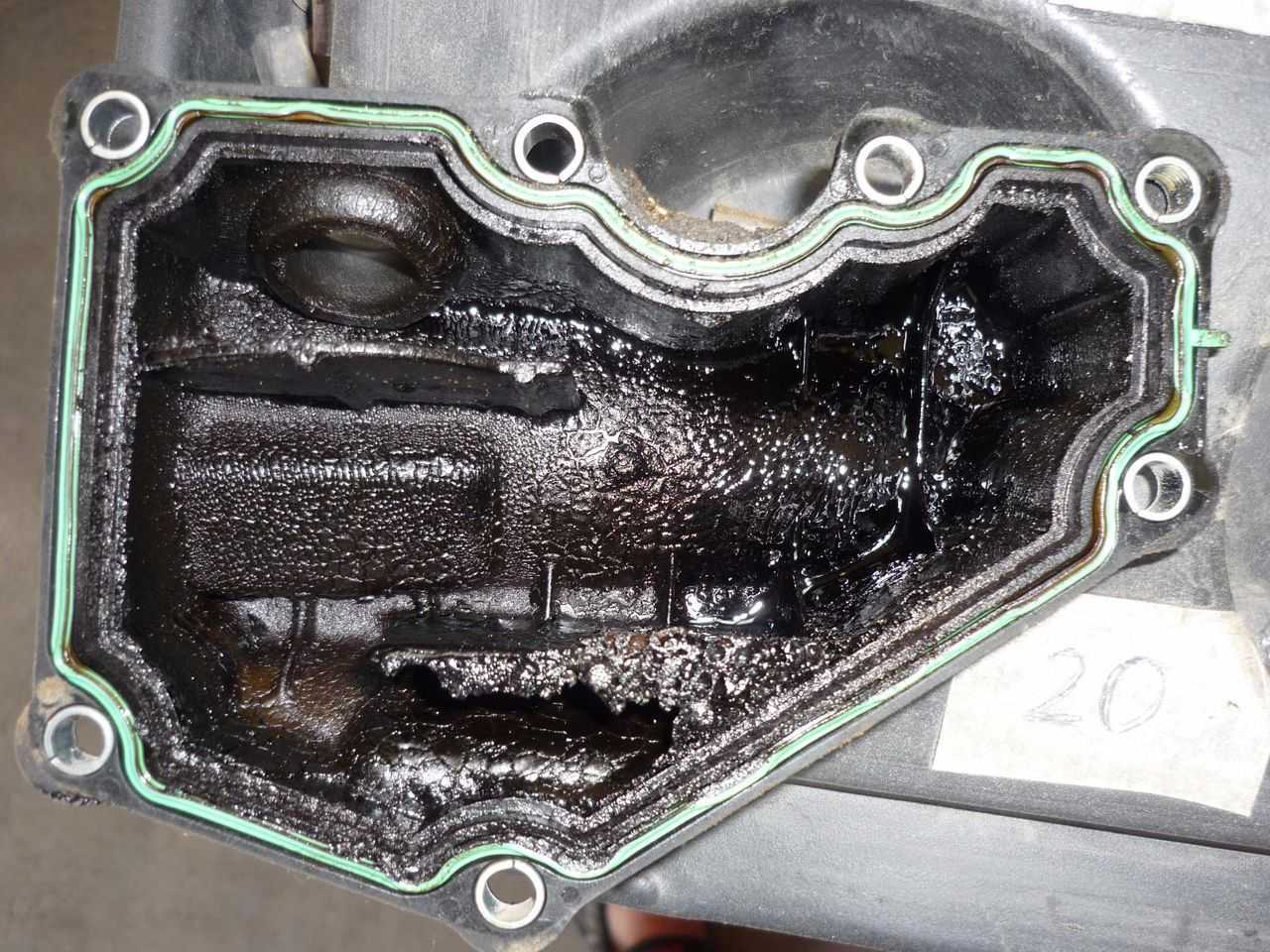

Маслоотделитель снимаем для промывки системы вентиляции картера. Маслоотделитель на Форд Фокус 2 прикручен к корпусу двигателя под выпускным коллектором.​

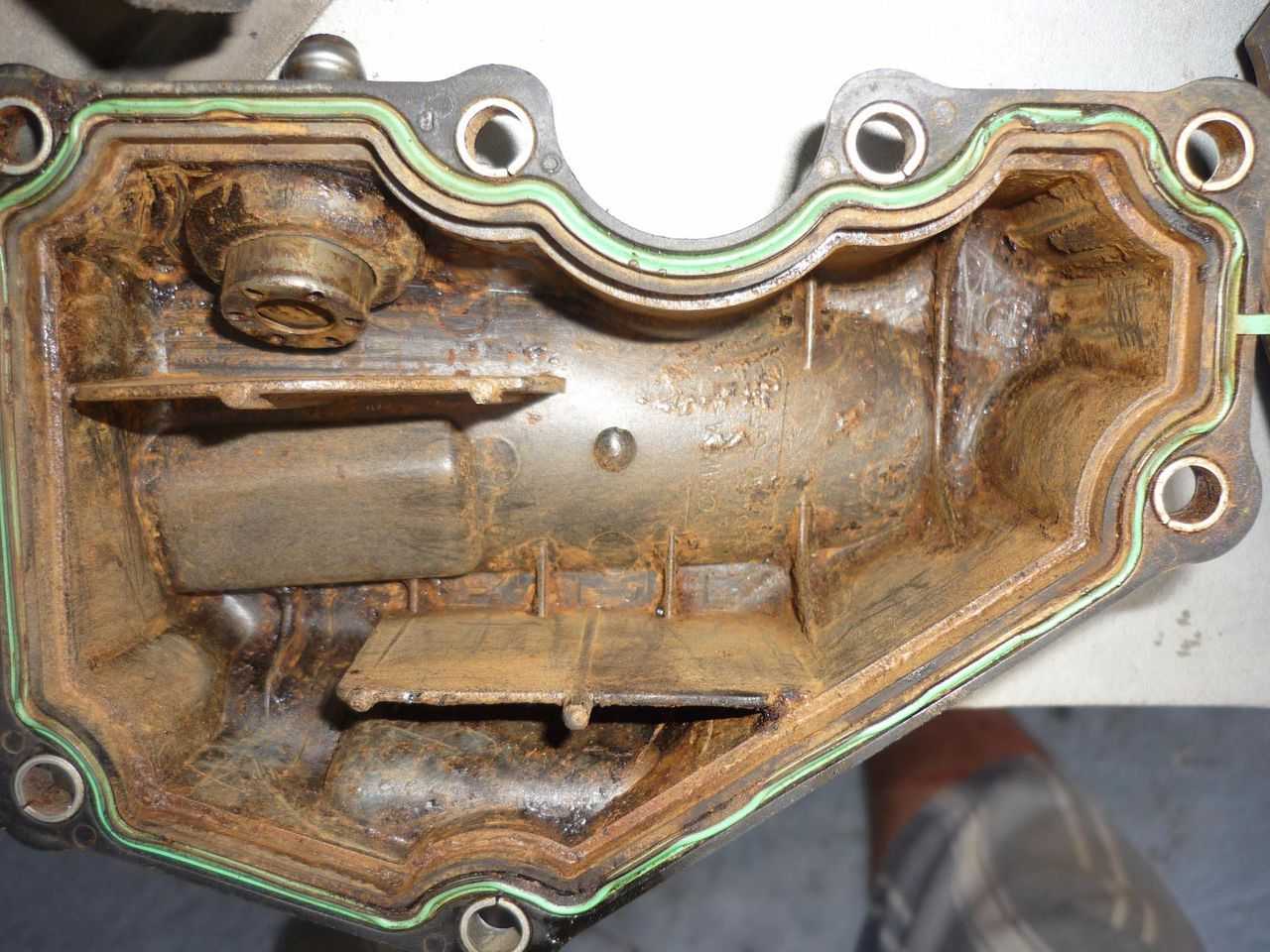

В результате эксплуатации в шлангах и деталях системы накапливаются смолистые отложения из картерных газов. Эти отложения затрудняют проход газов в цилиндры двигателя для сжигания. Из-за этого, давление газов внутри двигателя повышается и появляется течь масла через уплотнения двигателя. Поэтому нужно периодически промывать систему. Желательно это делать при замене масла в системе смазки двигателя.

Снятие маслоотделителя Форд Фокус 2

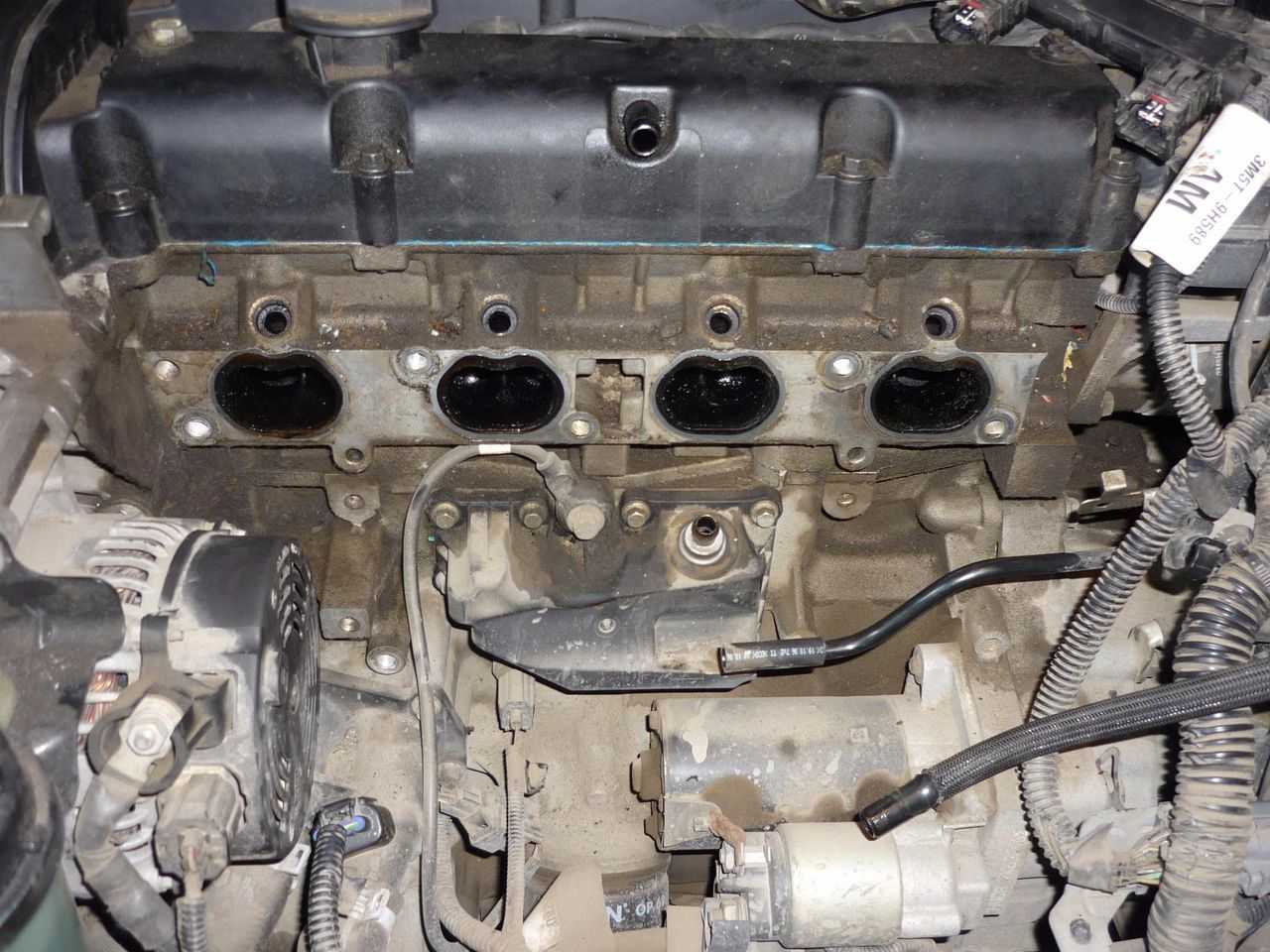

1. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и отсоединяем трубку вентиляции картера от клапана вентиляции.

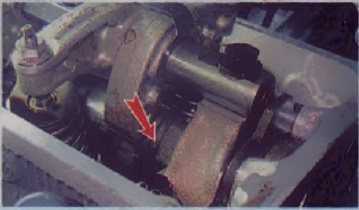

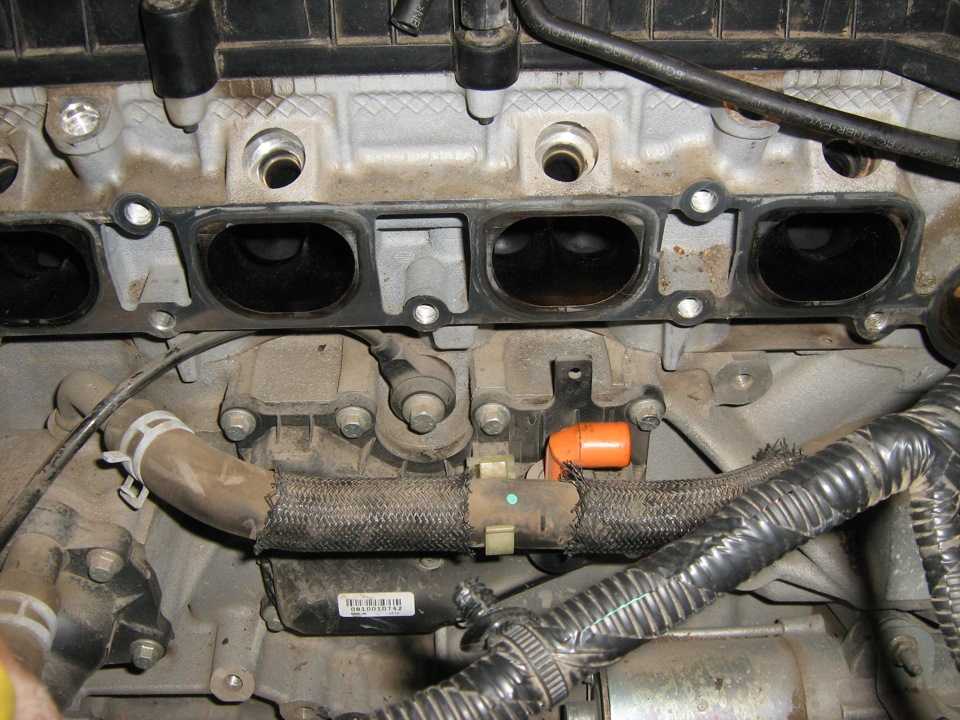

Расположение маслоотделителя в сборе с клапаном вентиляции на блоке цилиндров

2. Головкой 8 мм отворачиваем шесть болтов крепления маслоотделителя к блоку цилиндров и снимаем маслоотделитель.

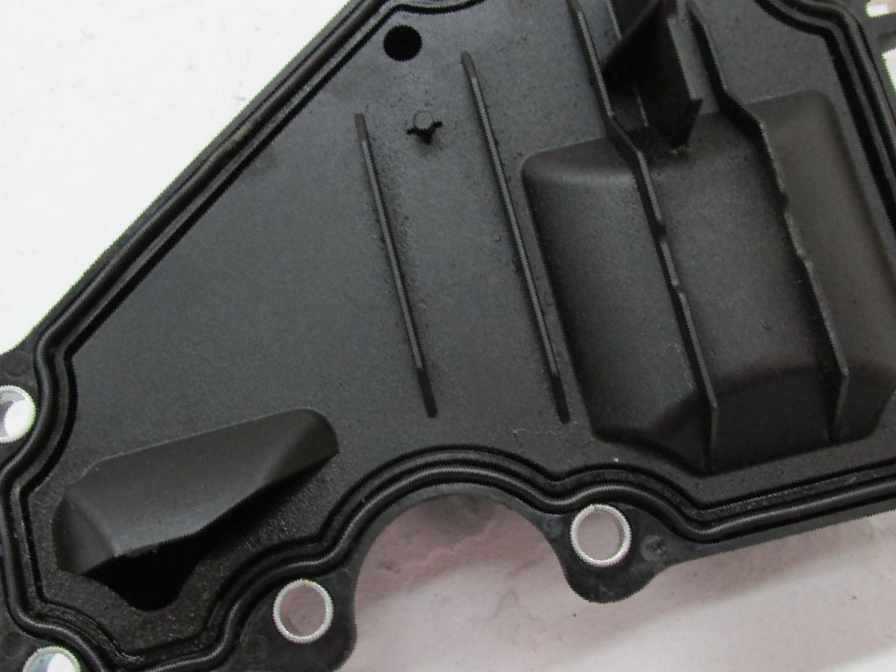

3. Вынимаем из корпуса маслоотражающую пластину.

4. Вынимаем клапан вентиляции из отверстия в корпусе маслоотделителя Форд Фокус 2.

5. Вынимаем уплотнительную втулку клапана.

6. Вынимаем уплотнительную прокладку из пазов корпуса маслоотделителя.

7. Очищаем от отложений и промываем бензином маслоотделитель и клапан вентиляции картера.

8. Заменяем новой прокладку маслоотделителя. Собираем и устанавливаем маслоотделитель на Форд Фокус 2 в обратной последовательности.

В статье не хватает:

• Качественных фото ремонта
• Фото инструмента

Методы диагностики

Своими руками проще всего проверить клапан PCV. Для этого достаточно подуть в клапан со стороны клапанной крышки. Если напор воздуха с обратной стороны слабый либо он и вовсе не выходит, клапан работает неправильно. Очистка системы вентиляции картера двигателя очистителем карбюратора должна исправить ситуацию. Если же клапан продувается в обе стороны, скорее всего, он заклинил в полуоткрытом состоянии, либо порвалась резиновая мембрана.

Степень загрязнения и общая эффективность работы вентиляции картера измеряется двумя основными путями:

1. Замеряется давление картерных газов на разных режимах работы двигателя.
2. Измеряется объем газов, который система может пропустить через себя.

Чтобы не столкнуться с последствиями неисправностей системы ВКГ, стоит периодически менять клапан PCV, фильтрующий элемент, чистить центробежный/лабиринтный маслоуловитель.

Очистка системы вентиляции картера двигателей ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186 Lada Granta

Инструменты:

• Отвертка крестовая средняя
• Ключ трещоточный
• Головка на 10 мм
• Головка на 13 мм
• Динамометрический ключ

Детали и расходники:

• Бензин/керосин

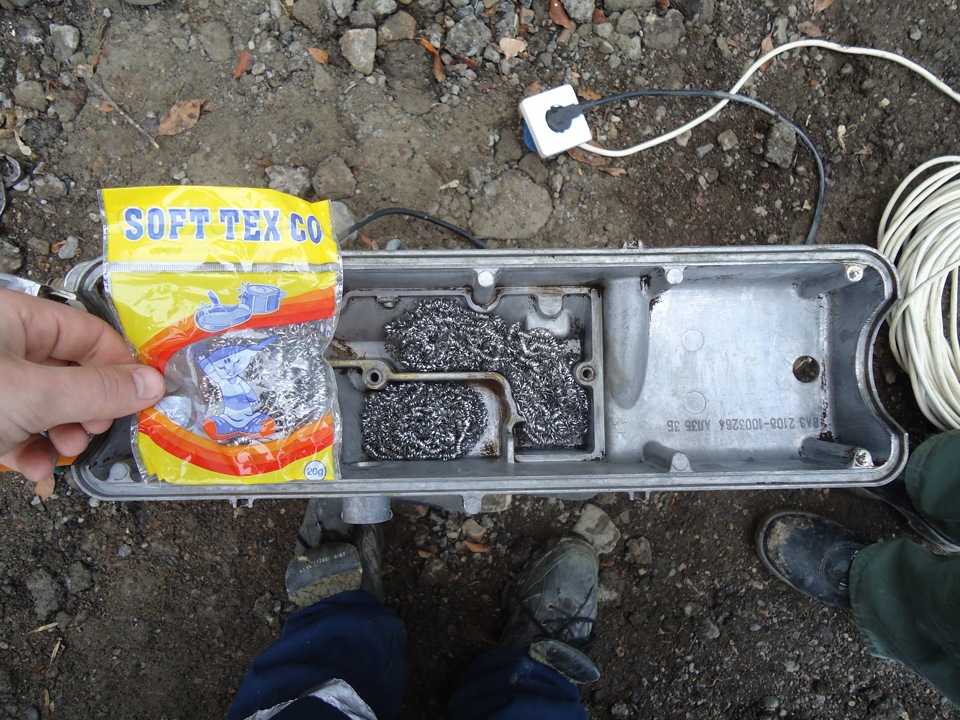

• Металлические мочалки
• Ветошь

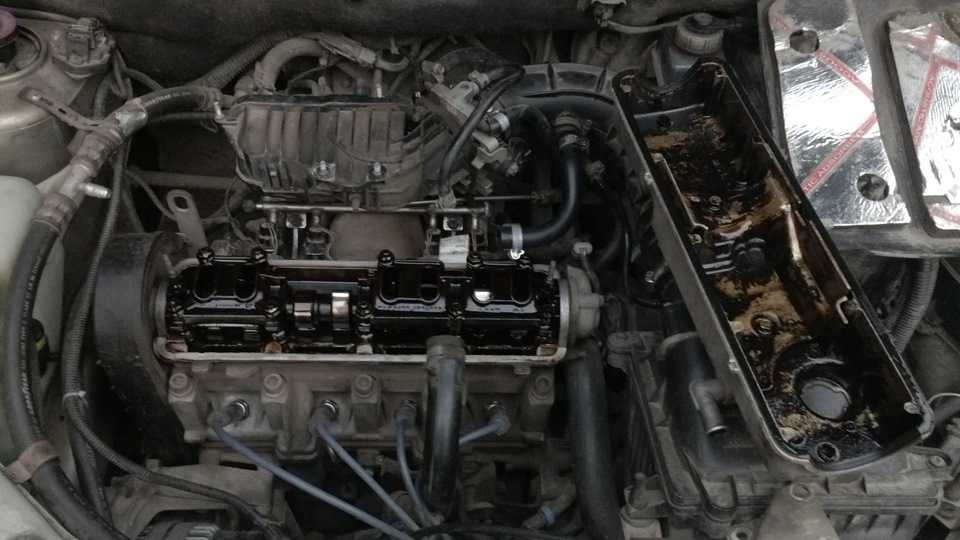

Со временем на автомобиле Лада Гранта ВАЗ 2190 в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается, и масло начинает подтекать через уплотнения. Чтобы избежать этого, периодически очищайте и промывайте на автомобиле Лада Гранта систему вентиляции картера двигателя.

Очищайте на автомобиле Лада Гранта систему вентиляции картера двигателя перед каждой заменой масла.

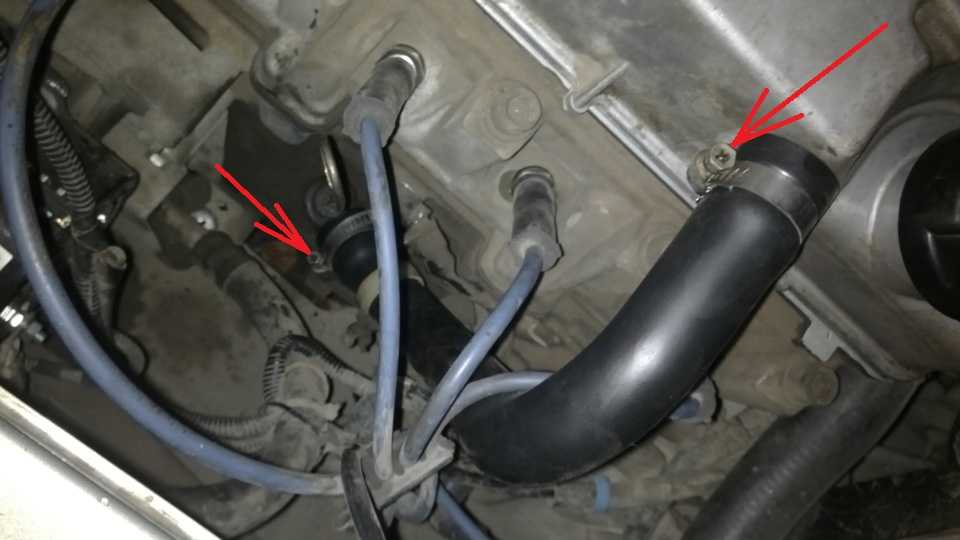

1. Ослабьте крестовой отверткой затяжку хомутов крепления шлангов большой и малой ветвей системы вентиляции картера.

2. Аналогично снимите подводящий шланг системы вентиляции картера двигателя, отсоединив его от штуцеров блока цилиндров и крышки головки блока.

3. Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистите отверстия штуцеров и патрубков для подсоединения шлангов.

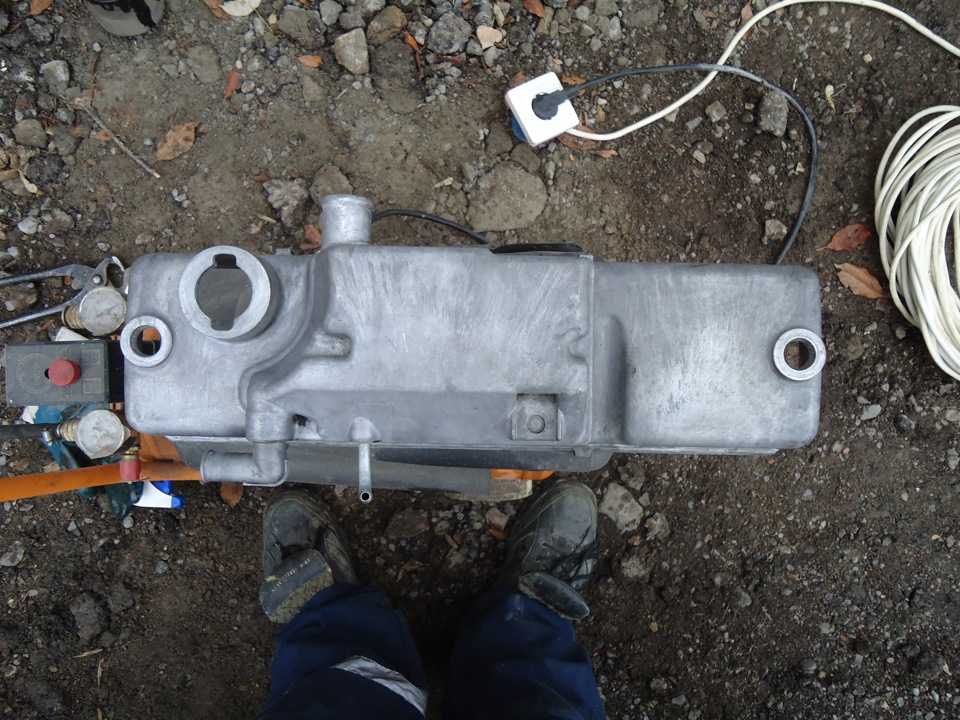

4. Снимите крышку головки блока цилиндров, как написано здесь.

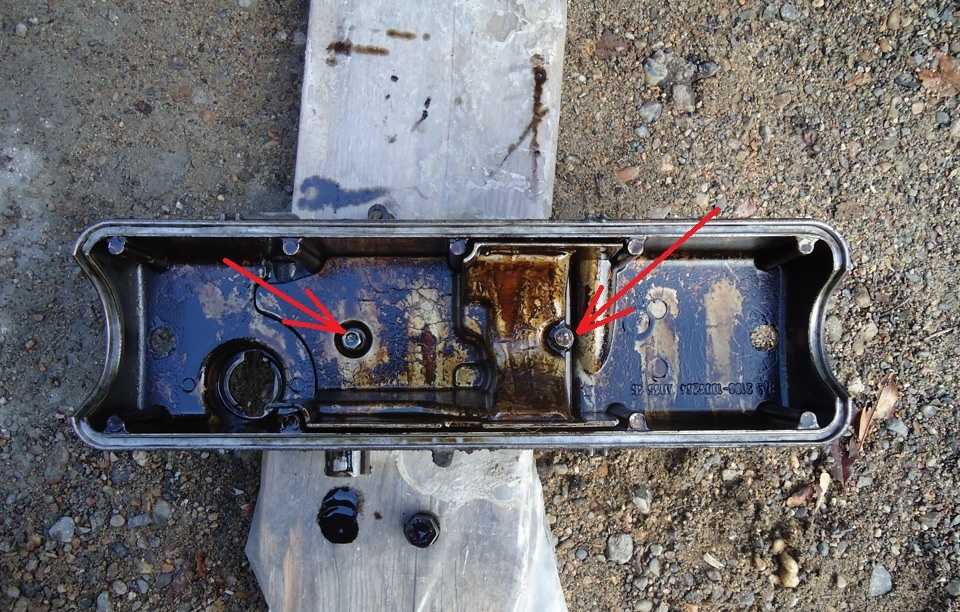

5. Выверните головкой на 13 мм болты крепления маслоотделителя с внутренней стороны крышки головки блока цилиндров и снимите шайбы.

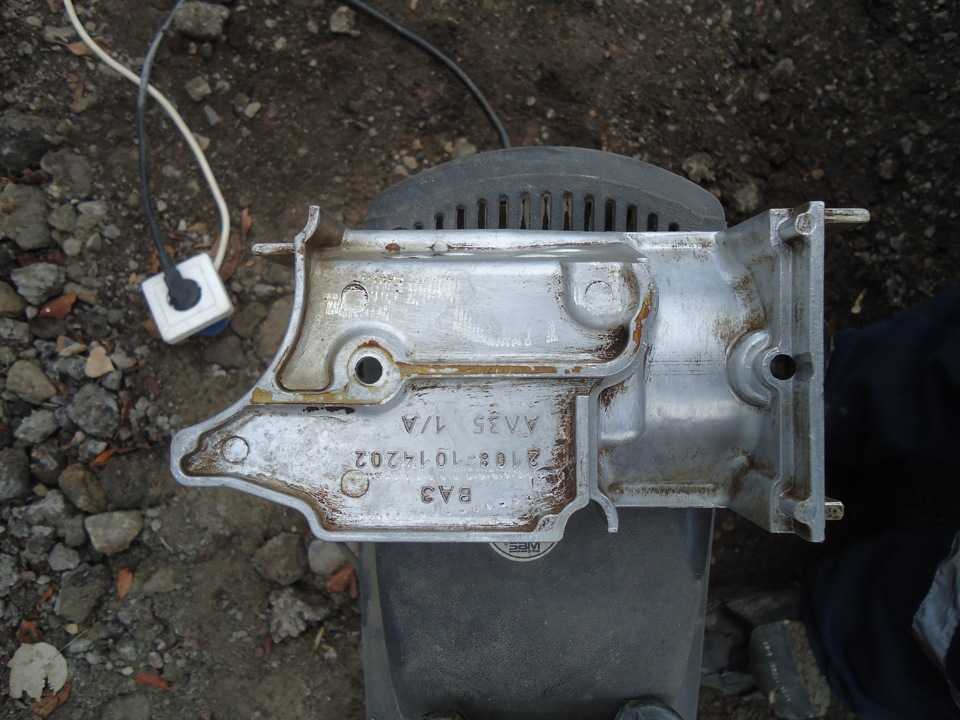

6. Снимите корпус маслоотделителя.

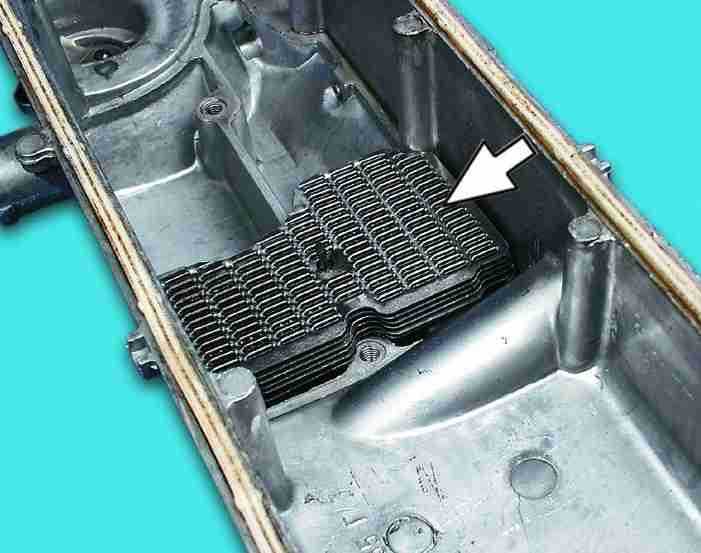

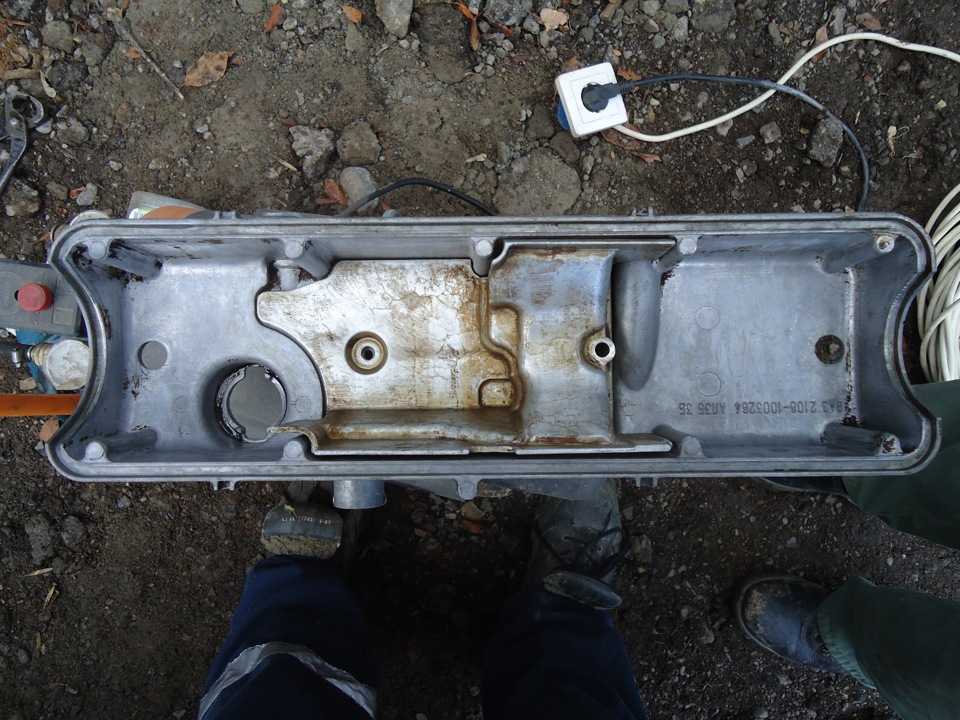

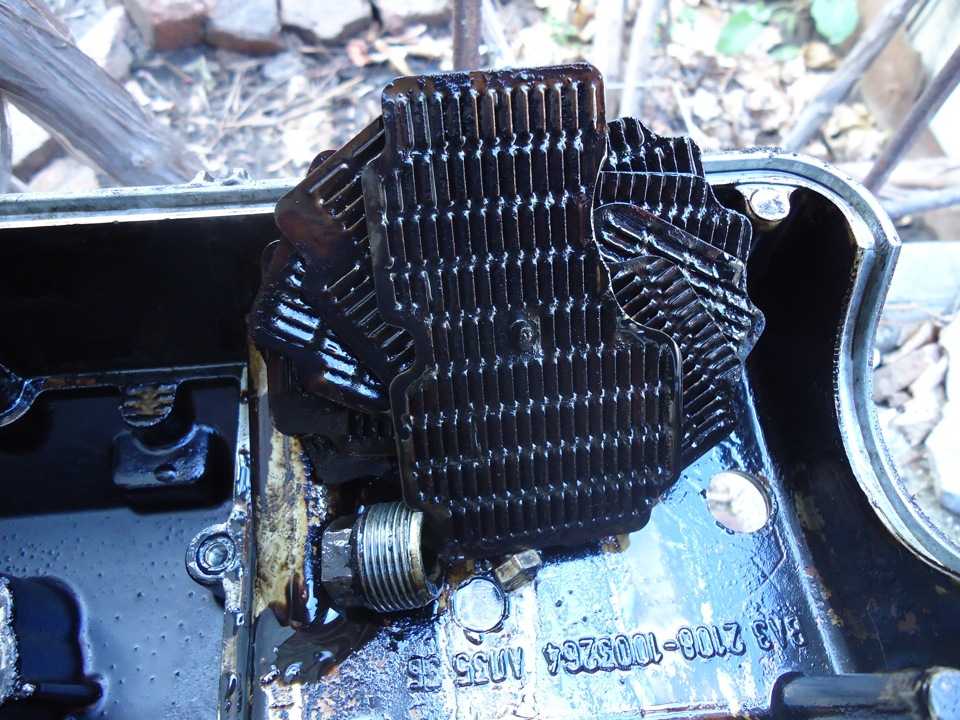

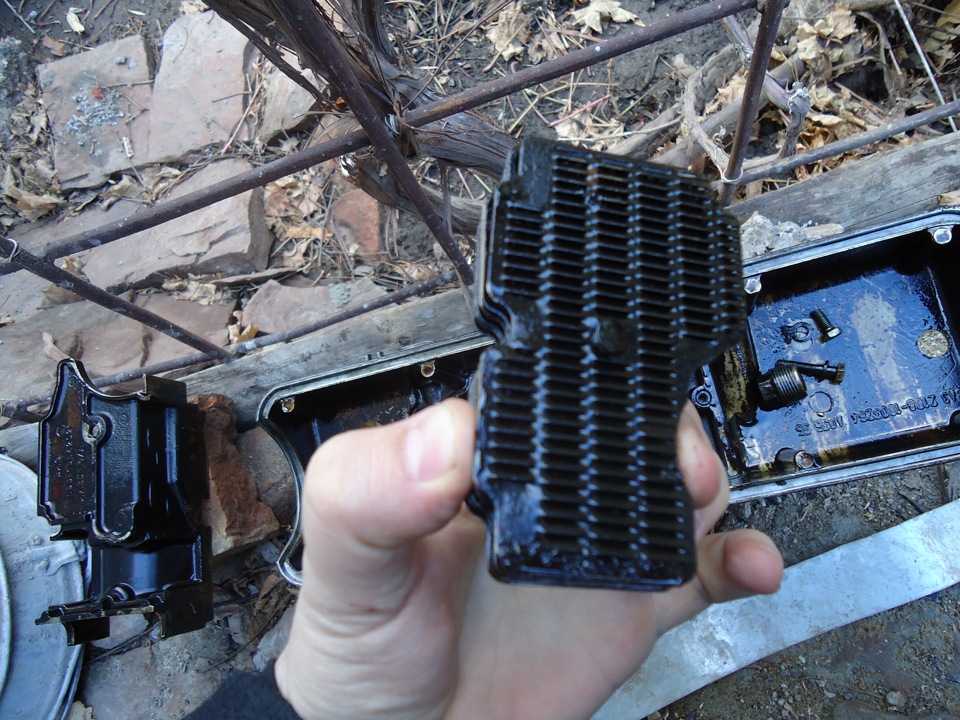

7. Выньте пакет сеток из крышки головки блока цилиндров.

8. Тщательно промойте керосином сетки, корпус маслоотделителя и крышку головки блока.

9. Поверните сетки в пакете, чтобы они были ориентированы одинаково, и установите пакет в крышку так, чтобы с одной стороны он упирался в выступы в крышке, а с другой стороны должно быть видно отверстие под болт крепления корпуса маслоотделителя.

10. Установите корпус маслоотделителя и вверните болты его крепления.

11. Установите крышку головки блока цилиндров на головку блока.

12. Установите шланги системы в порядке, обратном снятию.

Источник

Причины неисправности

Причины могут быть разными, основные из них:

• Загрязнение и выход из строя системы вентиляции картера;
• Неисправности цилиндро-поршневой группы;
• Обрыв ГБЦ.

Чтобы точно определить, что именно привело к необычному поведению, необходимо провести диагностику состояния силовой установки с привлечением специалистов.

Вентиляция картера

Неприятность и опасность явления заключается в том, что пользователю не всегда удается выявить признаки нехарактерного поведения с течением времени. В результате запущенная проблема может привести к серьезным последствиям и сильно усугубить ситуацию.

После прекращения работы вентиляция картера не сбрасывает избыточное давление в атмосферу, а накапливает его внутри картера установки. Со временем, когда давление достигает критического уровня, скопившиеся газы выпускаются через фильтр.

Чтобы избежать проблем и не усугубить их поломками, при первых признаках неисправности системы вентиляции и вентиляции необходимо как можно быстрее их промыть. Устранение неисправности может быть выполнено двумя простыми способами: разобрать дефлектор и промыть все необходимые детали и фильтр от отложений или добавить в масло специальную чистящую присадку, которая удалит все скопления грязи.

Поршневые кольца

Одной из причин, по которой дефлектор силовой установки может быть проблема с поршневыми кольцами. Во время работы двигателя часть выхлопных газов попадает в картер. Со временем давление увеличивается и они начинают искать выход из замкнутого пространства. Из-за того, что система вентиляции забита, газы начинают выходить из всевозможных трещин в уплотнителях и сальниках.

Выход из строя колец приводит к повышению давления в картере, а это, в свою очередь, приводит к переизбытку масла. Часть выталкивается через щуп, часть через уплотнения, образуя течь. Часть масла через незакрепленные кольца попадает в рабочую камеру и сгорает там вместе с топливом.

Иногда все эти симптомы сопровождаются мигающей лампочкой на приборной панели автомобиля, что сигнализирует о неисправности двигателя. Для подтверждения диагноза необходимо измерить компрессию силового агрегата. Сжатие менее 11 единиц в любом цилиндре в сочетании с другими явлениями указывает на наличие колец. Для устранения неисправности необходимо разобрать установку и провести ремонт.

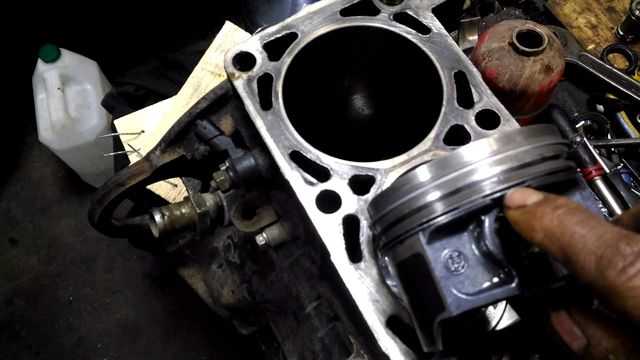

При ремонте разберите поршни и проведите полную диагностику колец

При их возникновении необходимо снять кольца, процедуру нужно проводить с особой осторожностью, вне зависимости от поломанных деталей

После снятия требуется тщательная очистка колец и поршней от нагара и отложений, особое внимание нужно уделить канавкам, образовавшаяся в них коррозия должна быть полностью устранена

Цилиндропоршневая группа

Если проверка показала отсутствие проблем с вентиляцией картера и кольцами, следующей частой возможной причиной может быть повреждение поверхностей гильз цилиндра. Для устранения дефекта необходимо загладить поверхности и установить новые кольца ремонтного размера. При сильном износе цилиндра не избежать расточки двигателя.

Двигатель может дышать из-за износа клапанов, сальников, втулок и т.д. В любом случае для точной диагностики и устранения причины требуется полная диагностика и осмотр двигателя специалистом.

Подавляющее большинство автомобилистов, даже те, кто водит автомобиль более десятка лет, столкнутся с трудностями и не смогут ответить на вопрос, что такое сапун двигателя, где он находится и как работает. Это неудивительно, ведь эта маленькая деталь часто не выходит из строя и многие даже не догадываются об этом.

Принцип работы и устройство вентиляции картера двигателя

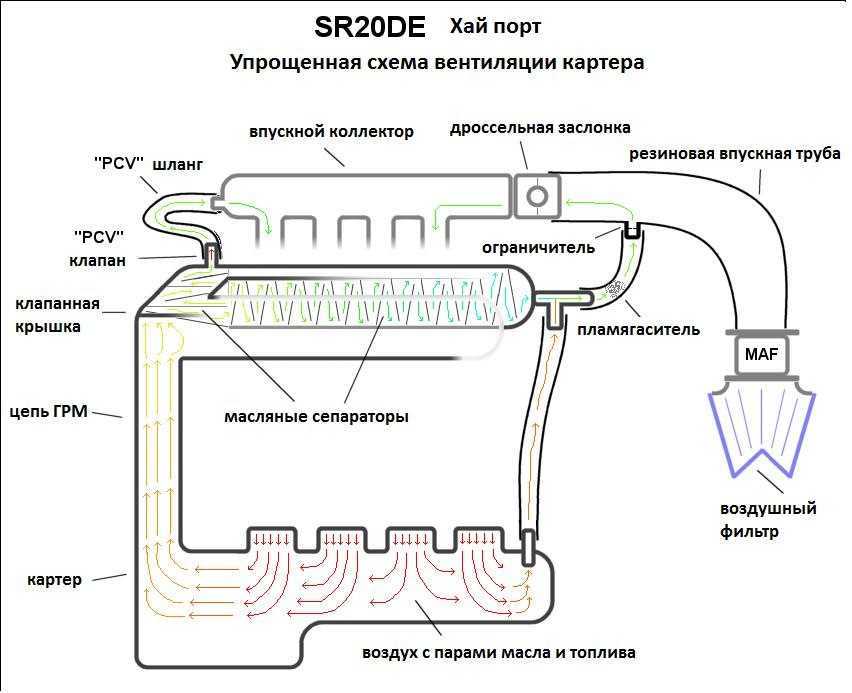

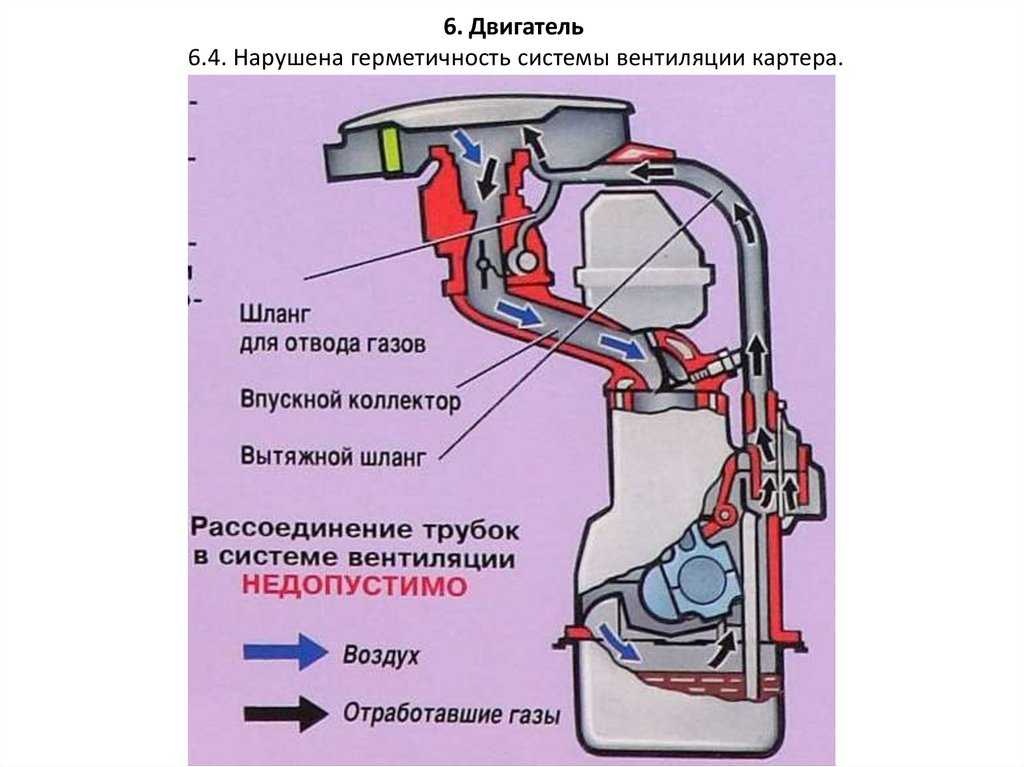

Именно так выглядит схема вентиляции картера двигателя атмосферного бензинового двигателя. Газы из ГБЦ поступают во впускной тракт по двум патрубкам, один из которых врезается в систему перед дросселем, а второй после заслонки. Такое разделение потоков необходимо по двум причинам:

1. В режиме холостых оборотов и низких нагрузок дроссельная заслонка открыта на небольшой угол. Количество воздуха, проходящее через фильтр и попадающее в задроссельное пространство минимально, а разряжение больше именно за дросселем. Поэтому избыток картерных газов всасывается во впускной коллектор в задроссельное пространство. Количество газов, проходящее через канал, регулируется односторонним клапаном ВКГ.
2. В режимы средних и высоких нагрузок дроссельная заслонка открыта на большой угол и не создает препятствия для прохождения воздуха. При этом из-за повышения оборотов возрастает не только потребление двигателем кислорода, но и количество газов, прорывающихся в картер. Поскольку за дросселем и перед ним разряжение будет небольшим, для эффективного отвода картерных газов используются оба канала.

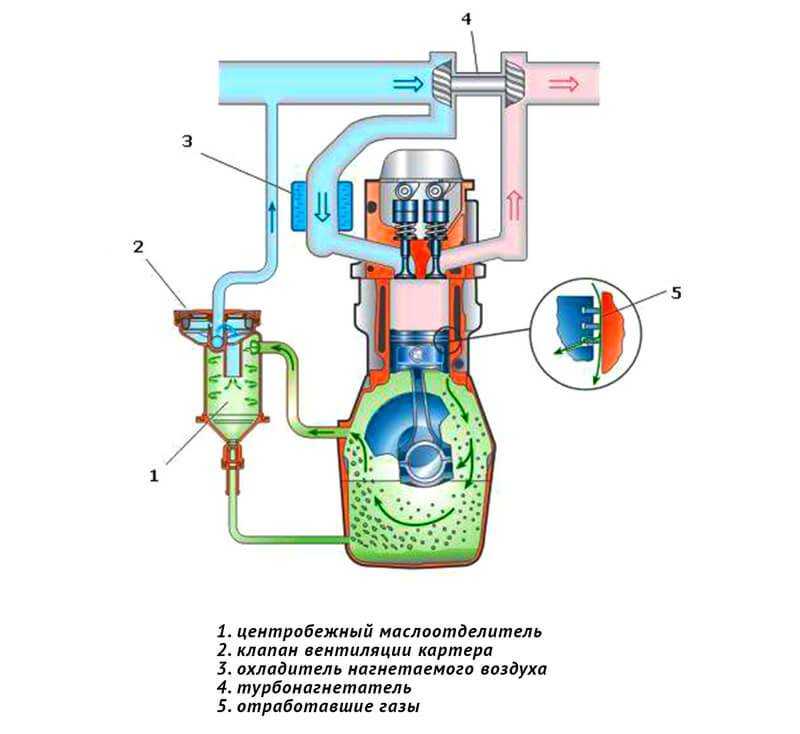

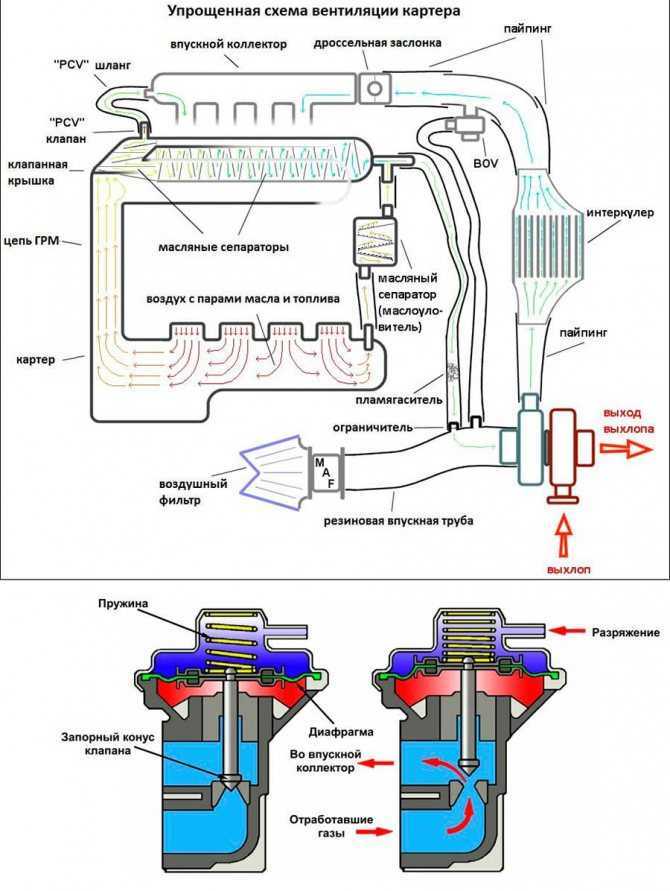

На схеме изображены элементы системы вентиляции картера турбированного двигателя, а также способ попадания газов через поршневые кольца в поддон (№5). Составляющие компоненты:

1. Маслоотделитель. Препятствует попаданию во впускной коллектор паров масла.
2. Клапан PCV, дозирующий количество газов.
3. Интеркулер. Подмешивание горячих выхлопных газов снижает плотность свежего заряда, из-за чего падает мощность двигателя. Охладитель этот негативный фактор нивелирует.
4. Турбокомпрессор.

Последствия неисправной вентиляции картера

Последствия высокого давления в картерном пространстве:

1. Нарушение резиновых уплотнений коленчатого и распределительного вала. Через выдавленные сальники двигатель будет терять масло. Если вовремя не заметить резкое снижение уровня, масляное голодание может привести к износу трущихся пар, провороту вкладышей.
2. Поломка турбины. После смазывания и охлаждения деталей турбокомпрессора масло самотеком должно сливаться в поддон. Если в картерном пространстве будет подпор газов (своеобразная пробка), объем моторного масла, прокачиваемого через турбину, резко снизится. Из-за ухудшения теплоотвода масло начнет коксоваться внутри каналов и на раскаленных трущихся парах. Последствие – задиры на вкладышах и валу турбины, что равнозначно глубокой реставрации либо замене картриджа/турбокомпрессора в сборе.
3. Выдавливание щупа и забрызгивание маслом подкапотного пространства. В некоторых случаях щуп вылетает с такой силой, что оставляет заметную вмятину на капоте. В таком случае только мойкой подкапотного пространства не отделаться.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

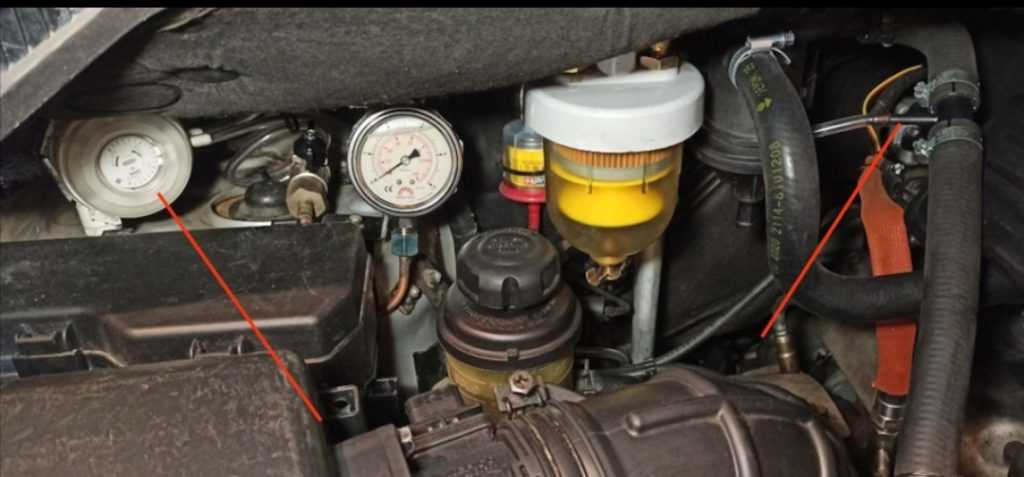

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя	от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода	4-120 л/мин
Объемный расход в режиме номинальной мощности	140-130 л/мин
Массовый расход в режиме холостого хода	0,7-5 г/ч
Массовый расход на режиме номинальной мощности	5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

• Часы с секундной стрелкой или секундомер.
• Большое ведро или таз.
• Садовый шланг длиной не менее 1,5 метров.
• Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Клапан PCV

Высокое разряжение в картерном пространстве не менее опасно для сальников, чем повышенное давление. Чтобы при малом угле открытия ДЗ, а также при резком закрытии дросселя на высоких оборотах в поддоне не создавалось избыточное разряжение, в систему включен клапан ВКГ. Состоит клапан вентиляции картера из подпружиненного плунжера, перемещающегося в гильзе определенного сечения.

В нормальном состоянии, когда двигатель заглушен, возвратные пружины отжимают плунжер, сообщая отрезки канала от коллектора к клапанной крышке. В режиме холостого хода высокое разряжение во впускном коллекторе притягивает плунжер, преодолевая сопротивление пружин. Канал для доступа картерных газов перекрывается. По мере открытия дроссельной заслонки снижается воздействие вакуума на плунжер. Усилием возвратных пружин клапан открывается, сообщая впускной тракт и картерное пространство.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

• Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
• Уменьшить вибронагрузку на холостом ходу
• Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
• Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
• Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

• Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
• Улучшить режим работы двигателя.
• Снизить вибронагруженность.
• Снизить выброс масла в вентиляцию.

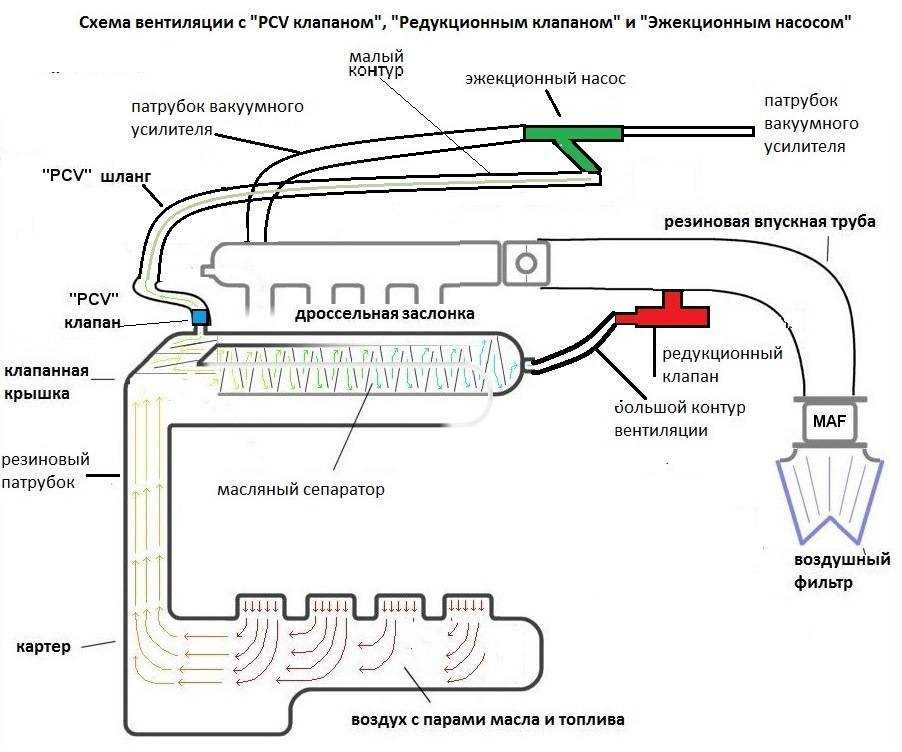

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

• Избавление от вибраций, провалов, трансмиссионных ударов.
• Двигатель начинает работать более спокойно, мягко.
• Усилие на педали тормоза становится меньше.
• Кондиционер включается почти незаметно.

• эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
• редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
• клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
• хомуты (около 10 штук, 600 рублей);
• тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
• стандартный патрубок вентиляции.

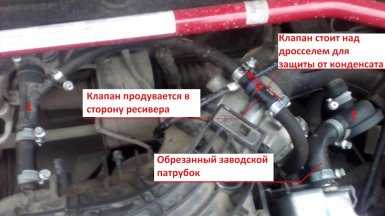

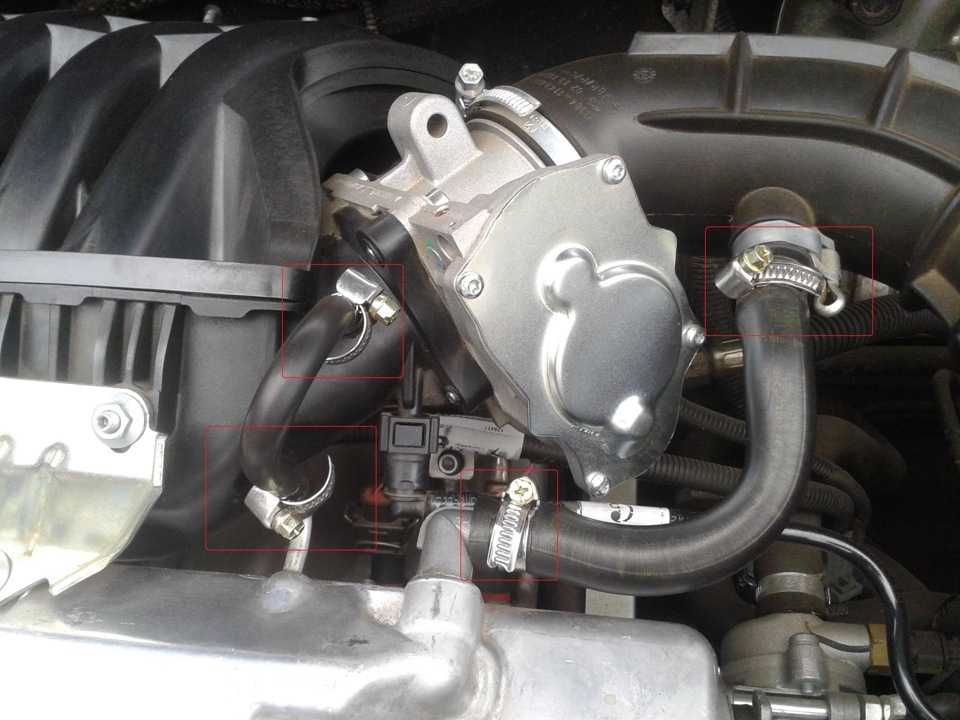

Установка клапана PCV на Гранту:

Установка клапана PCV на Весту:

Кстати, есть и другие способы доработать систему вентиляции картера. А вы готовы к таким модернизациям? Напомним, среди владельцев автомобилей ЛАДА также распространена доработка системы зажигания (установка в жгут катушек зажигания конденсаторов).

Источник

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
	Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Регулировка зазоров в приводе клапанов на Renault Logan 2

Для выполнения работы потребуются набор плоских щупов, специальный ключ для регулировки клапанов. При установке крышки головки блока цилиндров необходимо заменить прокладку. При отсутствии специального ключа для регулировки, можно воспользоваться рожковым ключом на 3 мм, небольшим разводным ключом или просто пассатижами.

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи. 2. Отсоединяем колодку жгута проводов и высоковольтные провода от катушки зажигания (см. тут). 3. Снимаем корпус воздушного фильтра (см. тут).

4. Поддев шлицевой отверткой, освобождаем жгут проводов генератора из держателя спереди двигателя.

5. Ключом TORX T30 отворачиваем болт 1 крепления трубки ГУР. Освободив жгут проводов 2 из паза в приливе крышки головки блока цилиндров, отводим его в сторону от крышки головки блока цилиндров. Извлекаем трубку 3 клапана продувки адсорбера из паза и отводим трубку в сторону.

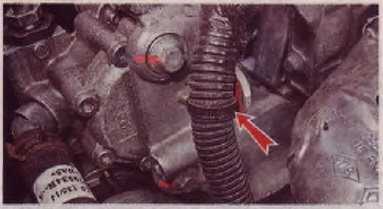

6. Отсоединяем шланг системы вентиляции картера от штуцера крышки головки блока цилиндров.

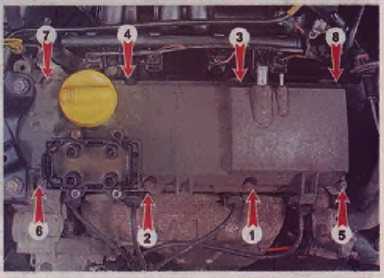

7. Торцовым ключом на 8 мм отворачиваем восемь болтов крепления крышки.

8. Снимаем крышку головки блока цилиндров, не снимая с нее катушку зажигания.

9. Торцовым ключом не 18 мм с трещоткой (см. тут) поворачиваем коленчатый вал в исходное положение, соответствующее ВМТ такта сжатия в первом цилиндре.

10. Набором плоских щупов проверяем зазор в приводе впускного клапана первого цилиндра.

11. Для регулировки зазора ключом на 10 мм ослабляем затяжку контргайки и, ключом или пассатижами вращая регулировочный винт, добиваемся, чтобы щуп номинального размера (-0,4 мм для выпускных клапанов, -0,2 мм — для впускных,) можно было перемещать в зазоре с небольшим усилием.

12. Удерживая регулировочный винт, затягиваем контргайку. Если при этом оптимальный зазор сбился, повторяем регулировку. 13. Аналогично регулируем зазор в приводе выпускного клапана. 14. Повернув коленчатый вал на 180’, аналогично регулируем привод клапанов третьего цилиндра. 15. Аналогично, поворачивая коленчатый вал каждый раз на 180’, регулируем клапаны четвертого и второго цилиндров. 16. Чистой ветошью очищаем привалочную плоскость крышки и головки блока цилиндров от остатков герметика и масла. 17. Устанавливаем крышку с новой прокладкой на головку блока цилиндров. Болты затягиваем равномерно. в два приема (см. моменты затяжки тут), соблюдая показанную на фото последовательность.

18. Устанавливаем снятые детали в обратной последовательности.

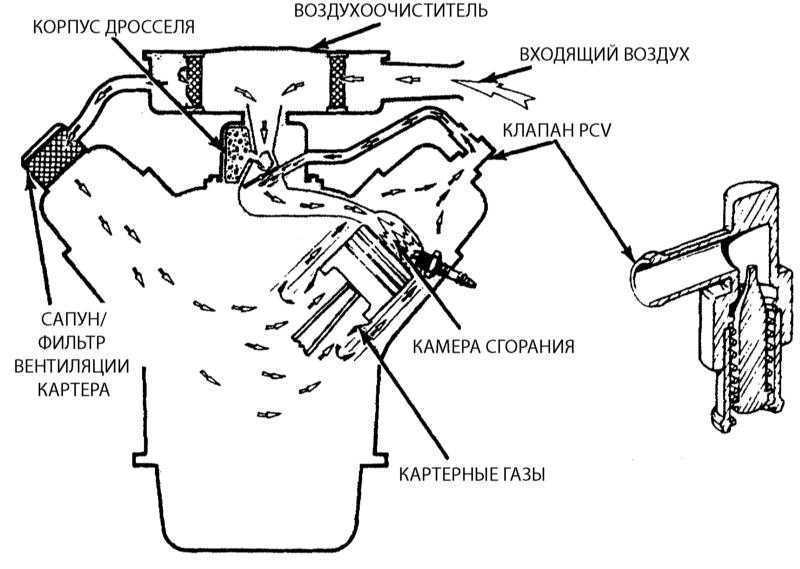

Что такое сапун двигателя и как он работает?

Всем известно, что двигатель внутреннего сгорания, тот самый, что установлен под капотом вашего автомобиля, работает не на бензине, дизеле или газе, а на их смеси с воздухом. Кроме того, это воздух, который ничего не стоит (в отличие от топлива, за которое мы регулярно оставляем на заправках крупную сумму), его нужно в разы больше.

Но помимо притока чистого воздуха и отвода выхлопных газов через выхлопную трубу, при работе ДВС образуются паразитные газы.

Сапун – это не что иное, как дыхательный клапан, который постоянно сбрасывает избыточное давление, которое создается внутри двигателя во время работы. Необходимость, необходимость этой простой и относительно недорогой детали трудно переоценить.

Где находится сапун двигателя?

От двигателя к двигателю сапун может быть размещен в разных местах для разных производителей автомобилей. Но в большинстве случаев он находится на клапанной крышке, возле заливной горловины. Хотя могут быть варианты – лучше уточнить в инструкции-описании к машине или узнать на тематических форумах.

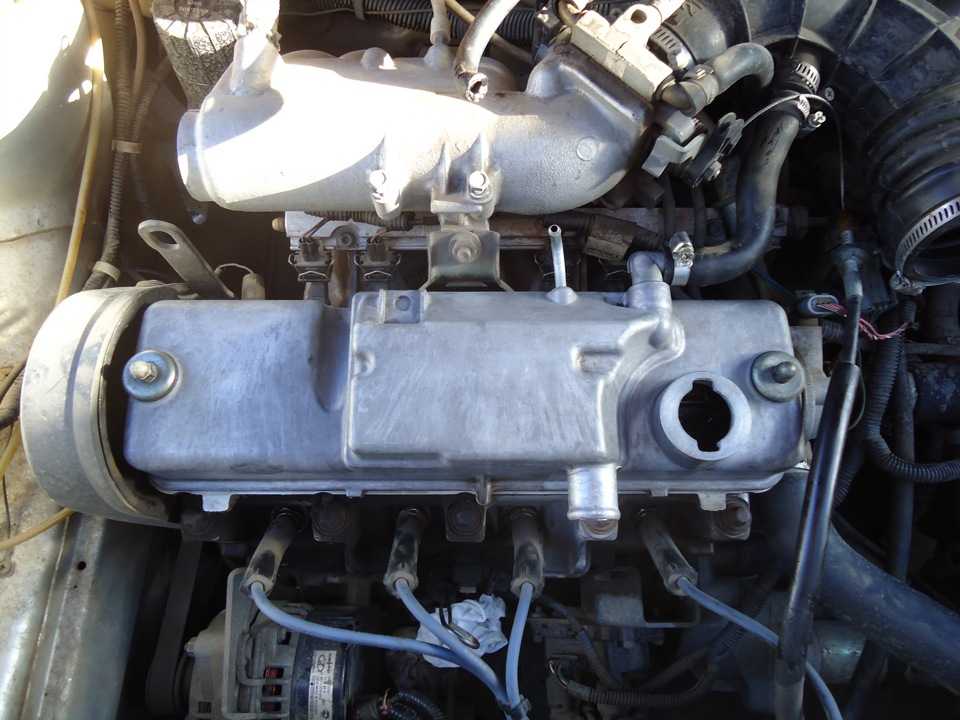

На фото система вентиляции картера двигателя ВАЗ 2111, в которую также входит сапун:

1. Картер.
2. Дыхание.
3. Трубка от вентиляционного отверстия к клапанной крышке.
4. Маслоотделитель под клапанной крышкой.
5. Тонкая трубка от крышки клапана к соплу корпуса дроссельной заслонки.
6. Корпус дроссельной заслонки с соплом.
7. Толстая труба от клапанной крышки до впускного патрубка..

Но сапун устанавливается не только в ДВС.

• Адаптер. В противном случае коробка передач начнет дергаться и износ шестерен выходного вала многократно увеличится. Нечто подобное наблюдается, когда форточка забивается, перестая выполнять свою функцию.
• Если в конструкции автомобиля предусмотрена отдельная раздаточная коробка, то может быть аналогичный механизм.
• Передний и у полноприводных автомобилей / задний – в задний мост. Кроме того, эта незаметная деталь не только выравнивает давление, но и защищает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако их внешний вид также часто похож, а зачастую и идентичен: они выполняют одну и ту же функцию.

Схема штатной системы вентиляции картерных газов

Система вентиляции картерных газов двигателей ВАЗ состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

• Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
• Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

• Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
• Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

В результате в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.

Нива: вывод сапунов РПМ/РЗМ — Ремонт и тюнинг Шевроле

Наконец шланга одеваем топливный фильтр от Ваз 2121 и фиксируем его хомутом в подходящем месте. заморачиваться с чем-то совсем гидроизолированным не стал, т.к. если уровень воды будет на уровне этого топливного фильтра, то машине с большей долей вероятности уже будет пипец — зальет и иммобилайзер и мозги

Собственно насадка и фиксация шланга на чулке РЗМ крупным планом

Вывод сапуна с РЗМ

На картинке положение шланга при обыном положении моста (качать тоже пробовал нагрузив — шланг вроде как не цепляет):

Вывод сапуна с РЗМ

Крепил все так же пластиковыми хомутами — легко монтировать, легко демонтировать:

Вывод сапуна с РЗМ

Далее для удобства засверлил в усилителе отверстие на 4мм и схватил шланг хомутом в районе отверстия в усилителе:

Вывод сапуна с РЗМ

Далее шланг огибает усилитель и входит в сливное отвертие в кузове выходя в багажнике:

Вывод сапуна с РЗМ

Аналогично, посадил конец шланга на топливный фильтр от ВАЗ 2121 и пристегнул его хомутом:

Вывод сапуна с РЗМ

Для всех операций и на РПМ и на РЗМ шватает штатной длинны шланга сапуна ВАЗ 2108. но если кто будет тянуть шланг с РЗМ в моторный отсек, шланги между собой удобно соединять вот таким штуцером:

Соединительный штуцер

Остаются такие вопросы, на которые ответит эксплуатация — не умрут ли шланги от мороза, нагрева редукторов и перепада температуры.

Вывод сапунов РПМРЗМ в Шевроле Ниве (ВАЗ 2123)

Речь пойдет о выводе сапунов с редуктора переднего моста типа СРПМ и с редуктора заднего моста. Вывод сапунов — вещь больше феншуйная, чем технически обоснованная, т.к. есть мнение, что разгоряченный мост в воде при достаточно продолжительном стоянии один все равно натянет воды через сальники, но т.к. вывод сапунов красивой синей трубочкой придает +10 к понту машины и вывести их не представляет существенного труда — это и было сделано, как, собственно, и обязательная проверка масла после бродов — тут лучше перестраховаться — открутить две пробки и посмотреть наличие или отсутствие эмульсии.

Имеем вот такие сапуны. Зажимаем головку сапуна в тисках и плоскогубцами вытаскиваем сапун из головки:

сапуны

Вкручиваем сапуны, куда следует, приобретаем в магазине «шланг сапуна бензобака 2108», насаживаем его на выступающую часть сапуна (можно немного погреть феном конец шланга, чтобы легче садился). Я сажал прямо так, без герметика, т.к. он садится очень плотно и фиксируем от сдергивания обычным пластиковым хомутом

вывод сапуна с РПМ

Для РПМ типа СРПм выводим шланг вверх по левой стороне двигателя

вывод сапуна с РПМ

Ведем вдоль перегородки моторного отсека фиксируя пластиковыми хомутами за шланг сцепления

вывод сапуна с РПМ

На конец шланга одеваем топливный фильтр от Ваз 2121 и фиксируем его хомутом в подходящем месте. Заморачиваться с чем-то совсем гидроизолированным не стал, т.к. если уровень воды будет на уровне этого топливного фильтра, то машине с большей долей вероятности— зальет и иммобилайзер и мозги.

вывод сапуна с РПМ

Насадка и фиксация шланга на чулке РЗМ крупным планом

вывод сапуна с РЗМ

Воздухопровод решил тянуть в салон в багажнике, т.к. тянуть трубку через все днище крайне не хотелось. Сначала проложил трубку по одному сценарию, но первая же поездка показала, что от температуры и артикуляции заднего моста, трубка легла на глушитель и банально прогорела. Вторая итерация дала крепеж к резинке глушителя. на картинке положение шлага при полностью вывешенном мосте:

вывод сапуна с РЗМ

На картинке положение шланга при обычном положении моста (качать тоже пробовал, нагрузив — шланг вроде как не цепляет):

вывод сапуна с РЗМ

Крепил все так же пластиковыми хомутами — легко монтировать, легко демонтировать:

вывод сапуна с РЗМ

Для удобства, засверлил в усилителе отверстие на 4мм и схватил шланг хомутом в районе отверстия в усилителе:

вывод сапуна с РЗМ

Шланг огибает усилитель и входит в сливное отверстие в кузове выходя в багажнике:

вывод сапуна с РЗМ

Аналогично, посадил конец шланга на топливный фильтр от ВАЗ 2121 и пристегнул его хомутом:

вывод сапуна с РЗМ

Для всех операций и на РПМ и на РЗМ хватает штатной длинны шланга сапуна ВАЗ 2108. Но если кто будет тянуть шланг с РЗМ в моторный отсек, шланги между собой удобно соединять вот таким штуцером:

соединительный штуцер

Остаются такие вопросы, на которые ответит эксплуатация — не умрут ли шланги от мороза, нагрева редукторов и перепада температуры.

https://www.drive2.ru/l/3807599/

следующая статья:
