Регулировка системы зажигания инжектора ГАЗ 3110
Процесс регулировки системы зажигания включает в себя следующие этапы:
- Проверка состояния свечей зажигания: необходимо убедиться, что свечи не износились и находятся в правильной коммутационной последовательности. При необходимости следует заменить свечи на новые.
- Проверка и настройка зазора в зажигании: зазор должен быть установлен в соответствии с рекомендациями производителя. Некорректный зазор может привести к снижению эффективности системы зажигания.
- Проверка и регулировка положения распределителя зажигания: распределитель должен быть установлен точно в положение, предписанное производителем автомобиля. Это обеспечивает правильное смещение и порядок подачи зажигания на каждый цилиндр.
- Проверка и регулировка угла опережения зажигания: угол опережения должен быть установлен в соответствии с рекомендациями производителя. При некорректном угле опережения может происходить неправильное сгорание топлива, что может привести к ухудшению производительности и повышенному расходу топлива.
Важно отметить, что настройка системы зажигания инжектора ГАЗ 3110 должна выполняться квалифицированными специалистами, обладающими необходимыми знаниями и опытом. Это позволяет гарантировать точность и качество работы системы зажигания, что повышает надежность и долговечность автомобиля
Что такое коммутатор системы зажигания
Если говорить просто, то под коммутатором системы зажигания, подразумевается несложная электрическая схема, которая стоит на пути электрического заряда между катушкой зажигания и свечой, которая воспламеняет смесь воздуха и бензина в котлах. В чем смысл, назначение и принцип работы этого устройства системы зажигания? Отвечая на этот вопрос, стоит понимать, что существует два типа прерывающих устройств:
Устройство Шокли часто называют тем, что его работа требует, чтобы отрицательно заряженные электроны и их положительно заряженные аналоги сосуществовали ненадолго в присутствии друг друга. Эти три были в конечном итоге присуждены за физическое изобретение. Изготовление их надежно и с равномерными рабочими характеристиками оказалось сложной проблемой, в основном из-за трудно управляемых изменений в точечных контактах металл-полупроводник. Шокли предвидел эти трудности в процессе зарождения транзитного транзистора, который, по его мнению, будет намного легче производить.
- Коммутаторы механического прерывания. Такими электрическими узлами оснащались практически все машины Советского союза, вплоть, до 1988 года. На то время это были практичные, но крайне ненадежные контактные выключатели. Принцип их работы основывался на законах самоиндукции, и приводился в действие механическим прерывателем. Последний, размыкал первичную цепь низкого напряжения, вследствие чего во вторичных цепях трансформатора возникал электромагнитный импульс, который преобразовывался в электрическую искру, и передавался на свечу зажигания. Для того чтобы обезопасить контакты коммутатора системы зажигания в цепь включался конденсатор.
- Коммутаторы бесконтактного действия, или как их еще называют, транзисторные. Принципиально их схема работы аналогична предшественникам, отличается сам механизм исполнения работы. Так, в отличие от контактных выключателей, бесконтактники осуществляют прерывание тока в электрических цепях за счет входного транзистора, который служит шлюзом для потока электроэнергии. На самых последних моделях автомобилей устанавливаются коммутаторы, которые полностью контролируются электроникой.
При этом последние, явно выигрывают у первых, и с большим преимуществом.
И это то, что вам нужно для логических приложений. Из-за его более высокой температуры плавления и большей реакционной способности кремний был гораздо труднее работать с германием, но он предлагал большие перспективы для повышения производительности, особенно при переключении приложений. Гермиевые транзисторы создают герметичные переключатели; существенные токи утечки могут протекать, когда эти устройства предположительно находятся в выключенном состоянии. У кремниевых транзисторов гораздо меньше утечек.
Внутри диффузионной печи примесные атомы легче проникают в поверхность кремния или германия; их глубина проникновения регулируется изменением плотности, температуры и давления газа, а также временем обработки. Впервые диоды и транзисторы, создаваемые этими процессами диффузионной имплантации, функционировали на частотах выше 100 мегагерц.
Так, например, при использовании транзисторного коммутатора для бесконтактной системы зажигания:
- уменьшается ток, который проходит по контактам прерывателя, вследствие чего они перестают обгорать и залипать;
- далее, увеличивается длительность подачи искры, что автоматически гарантирует лучшее воспламенение, и более эффективное выгорание горючих смесей;

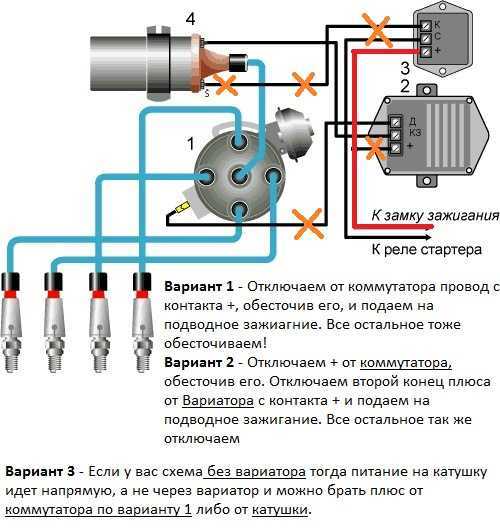

- в случае если по каким-то причинам вышел из строя транзистор, всегда можно перекинуть провода в стандартное положение, и автомобиль продолжит работать.
Последние материалы
Карта как эмоциональное состояние
Туз Пентаклей не показывает человека. Он изображает руку из облака, которая указывает на нечто, что кажется взятым из ниоткуда. Облако изображает перемены и новые возможности. Сияние вокруг руки это благодать Бога. Монета с пентаграммой в руке символизиру.
К чему снится трамвай: ехать в нем, садиться, выходить
Сборник сонников
К чему снится Трамвай во сне по 19 сонникам?
Ниже вы можете бесплатно узнать толкование символа «Трамвай» по 19 онлайн-сонникам. Если вы не обнаружили нужное толкование на этой странице, воспользуйтесь формой поиска по всем сонникам наш.
Луна в весах: влияние на характер человека
Стремление к гармонии или к определенному равновесию
и спокойствию является превалирующим чувством, которое настигает нас в период пребывания Луны в знаке Весов. Данный факт вовсе не означает, что мы знаем, как достичь этой гармонии, или об.
Сочетание с мастью Мечей
Рыцарь Пентаклей приносит пользу. Вы можете быть совершенно уверены, что если он обещал, то придет и останется до тех пор, пока дело не будет сделано в лучшем виде. Он либо уже знает, как добиться этого, либо вскорости узнает. Иногда карта представляет в.
Как выставить зажигание на змз 402 карбюратор
На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.
Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.
В бегунке установлен помехоподавительный резистор.
Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.
Регулировка момента зажигания
Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.
Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).
Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.
Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).
В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.
Ключом «на 10» ослабляем винт октан-корректора (рис. 4).
Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).
Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).
Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).
Удерживая датчик в таком положении, затягиваем винт (рис. 7).
Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.
После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.
Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.
Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.
Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.
Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.
Техническая характеристика системы зажигания
Порядок работы цилиндров
Направление вращения ротора распределителя
Угол опережения зажигания max, град:
Зазор свечи зажигания, мм
Сопротивление резистора бегунка*, кОм
Сопротивление наконечника свечи, кОм
Сопротивление центрального контакта крышки*, кОм
Сопротивление обмотки статора, кОм
* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.
Всем привет ! Понадобилось мне выставить зажигание на 402ом.В инете все пишут по разному !1 Подскажите пожалуйста, ПОШАГОВО ! как правильно выставить зажигание на 402ом ?(зажигание электронное, обычное) буду выставлять на улице около дома.2 Бегунок трамблера вращается по часовой, или против часовой ?3 Пытаясь завести машину, крутит, но не заводится, и после отпускания ключа зажигания, коленвал, проворачивается в обратную сторону. (позднее зажигание ?)Вот и решил я по новой с нуля выставить зажигание!ПОЖАЛУЙСТА, РАЗЖУЙТЕ, КАК СДЕЛАТЬ БЕЗ ОСОБЫХ ХЛОПОТ.
Как заведу машину, отрегулирую по стробоскопу.
Читать дальше: Чехол для шубы своими руками сшить
СЕГОДНЯ ВЫСТАВИЛ ЗАЖИГАНИЕ ! МАШИНА ЗАВЕЛАСЬ, ПОЧТИ С ПОЛ ПИНКА ! НО есть вопрос, когда бегунок стоит на первом цилиндре, откручиваем задний болт и совмещаем метки на трамблере под бегунком, НО ! у бегунка же есть свободный ход, я его повернул по часовой стрелке до упора и совместил метки. ПРАВИЛЬНО ЛИ Я СДЕЛАЛ ? ИЛИ может надо повернуть против часовой до упора ?
П.С Придется все таки купить новый карбюратор !
Как самостоятельно установить зажигание?
Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.
Прежде чем мы перейдем к изменению механической кривой, давайте закончим общую кривую, теперь переустанавливая линию продвижения вакуума между карбюратором и выдвижной канистрами. Выполните ту же процедуру, что и раньше. Вы заметите, что продвижение в вакууме достигнет своего максимального успеха довольно быстро. На самом деле он будет иметь кривую, основанную на уровнях вакуума, которые не будут отображаться при таком типе теста.
Это даст вам наиболее точное представление о продвижении в разных отверстиях дроссельной заслонки, но это немного усложняется. В приведенной ниже таблице указано общее количество времени на каждом обороте в минуту с добавлением вакуума к механическому. Цифры в скобках — это только вакуумный прогресс, который был определен путем вычитания механического продвижения от общего продвижения. Опять же, это только максимум; с более низким вакуумом коллектора, данные об увеличении вакуума также будут ниже.
Устанавливать момент нужно так:
- На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
- Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
- Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
- Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
- После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
- Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.
Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.
Механические вакуумные кривые. Как вы можете видеть, только с механическим продвижением дистрибьютор добавляет максимум 22 градуса. Если мы решаем, что для достижения максимальной мощности двигателю требуется 36 градусов общего времени, нам нужно добавить еще четыре градуса времени. В этой ситуации это легко, потому что все, что нам нужно сделать, это добавить еще четыре градуса начального времени, и мы там.
Но что, если нам нужно более полное продвижение, но двигатель, как правило, сталкивается с легкой детонацией, когда вы толпите дроссель на максимальном крутящем моменте, чтобы вы не могли просто добавить его в исходное? Есть четыре разных втулки: черный, синий, серебристый и красный. Число в скобках — это количество механического продвижения, которое позволяет каждый проход. При начальных значениях 25 градусов и 11 градусов у нас будет 36 градусов общего хода. Что делать, если у вас есть дистрибьютор, и вам нужно добавить или вычесть механическое продвижение?
На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) — бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*. Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Регулировка зажигания ЗМЗ 402
Что нужно знать
Чтобы правильно произвести настройку и ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).
Начнем с использования суппорта с цифрой 10 градусов. Поскольку наши 139 раз в две степени, умножьте это на пять, и мы получим 698 дюймов. Установите эту длину на суппорте и отметьте ленту каждые 20 градусов для 10 — 20 — 30 — 40 — и 50 градусов. Поскольку мы хотим использовать нашу ленту для определения нашей кривой в разных точках оборотов, ленту нужно аккуратно выкладывать каждые две градусы от 10 до 40 градусов. Как только это будет установлено, теперь все, что вам нужно сделать, это очистить балансир и наложить на него ленту.
Теперь мы можем фактически войти в процедуру проверки нашей кривой продвижения. Лучший способ сделать это — помочь другу помочь вам. Подсоедините точный тахометр к двигателю и прикрепите световой сигнал синхронизации к проводу свечи зажигания номер один. Также убедитесь, что вы удалите и подключите вакуумную линию к вакуумной канистре на распределителе
Это важно, потому что мы хотим отделить вакуум от механического
Распределитель предназначен для выполнения определенных функций:
- определяет момент появления искры;
- передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.
Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.
Теперь запустите двигатель и запишите начальное время на холостом ходу. Скажем, это число составляет 10 градусов при 850 об / мин. Затем записывайте временные номера каждые 500 оборотов в минуту до того места, где время останавливается. В качестве примера мы создали кривую ниже.
Это линейная кривая, достигающая четырех градусов каждые 500 об / мин. Как кривая производительности, это несколько медленно. Большинство уличных двигателей хорошо реагируют на то, чтобы иметь больше времени при более низких оборотах двигателя, особенно при использовании даже небольшого распределительного вала.
Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:
- порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
- ротор распределительного элемента вращается против часовой стрелки;
- на центробежном устройстве угол опережения от 15 до 18 градусов;
- на вакуумном устройстве этот показатель от 8 до 10 градусов;
- люфт на СЗ должен быть не больше 0.8 мм;
- показатель сопротивления резистора должен быть от 5 до 8 кОм;
- параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
- в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.
Регулировка момента зажигания двигателя ЗМЗ-402
Регулировка момента зажигания двигателя ЗМЗ-402
На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.В бегунке установлен помехоподавительный резистор*.Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.Регулировка зажигания ЗМЗ 402
1 Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.2. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра). 3. Для двигателя УМЗ-4215 выставляем первую метку на шкиве против штифта на крышке распределительных шестерен. 4. Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия. 4.Ключом «на 10» ослабляем винт октан-корректора5 . Устанавливаем его шкалу на нулевое деление (середина шкалы). 6.Ключом «на 10» ослабляем винт крепления пластины октан-корректора Регулировка момента зажигания двигателя ЗМЗ-4027. Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт. Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля. Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.
Читайте так же
Поделись информацией
Порядок работы системы зажигания
Для ЗМЗ 402 модели этот порядок выглядит так:
Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.
ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности
Раннее зажигание
Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля
Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:
Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя)
Неустойчивая работа мотора на холостом ходу
Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов)
Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече)
Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания)
Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания)Повышенный расход топлива
Позднее зажигание
На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются:
Проблема с запуском мотора (Нужно несколько попыток)
Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты)
Свечи зажигания светло-серого или белого цвета
Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе)
Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

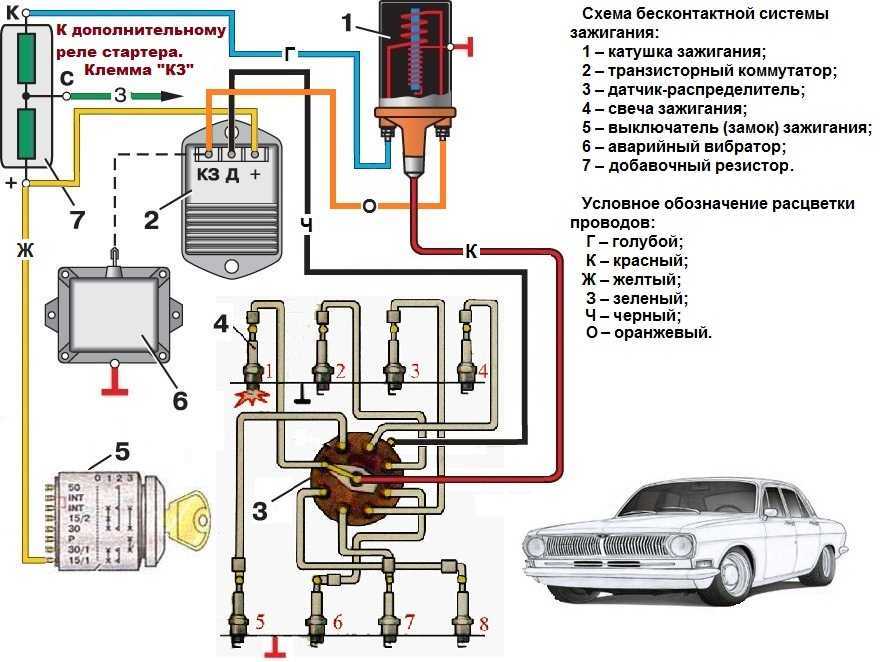

Схема подключения
Получается, что роль коммутации — просто усиливать импульс до требуемого значения. Так и есть, ведь недаром конструкторы сравнивают описываемый элемент с полевыми транзисторами Дарлингтона. Только в коммутаторе главную функцию выполняет индуктивный датчик с тремя выводами. Когда в зону датчика входит металлическая пластина, начинается генерация тока. Далее напряжение подаётся на вход коммутатора. Здесь импульс только увеличивается и идёт дальше на преобразователь.
Коммутаторная схема зажигания достаточно проста. Сложность вызывает её установка. Она должна быть проведена максимально грамотно, иначе никакого толка не будет. Важный нюанс касается также подбора транзисторов. Они должны проверяться через специальную измерительную аппаратуру, так как даже у одинаковых на первый взгляд полупроводников характеристики сильно отличаются.
Ниже, в качестве примера, приведена схема 4-портового коммутатора 76.3734 типа КЭТ, используемого на автомобилях Ваз:
- предназначен для БСЗ;
- состоит из контроллёра L497 или его аналога КР1055ХП2;
- возможно подключение к тахометру, расположенному на торпеде;
- классическое подключение — через двухкаскадный усилительный блок.
Теперь по его выводам:
- 1 (выход), с него снимается усиленный импульс — соединяется с главным выводом катушки;
- 2 (контакт) — соединяется с отрицательной клеммой АКБ;
- 3 (масса) — интегрируется внутри блоком с контактом 2;
- 4 — принимает питание от аккумулятора;
- 5 — выводит постоянное питание, всегда под напряжением 12 В.
Примечательно, что между 4 и 5 используется стабилизатор напряжения, так как здесь всегда имеется сопротивление.

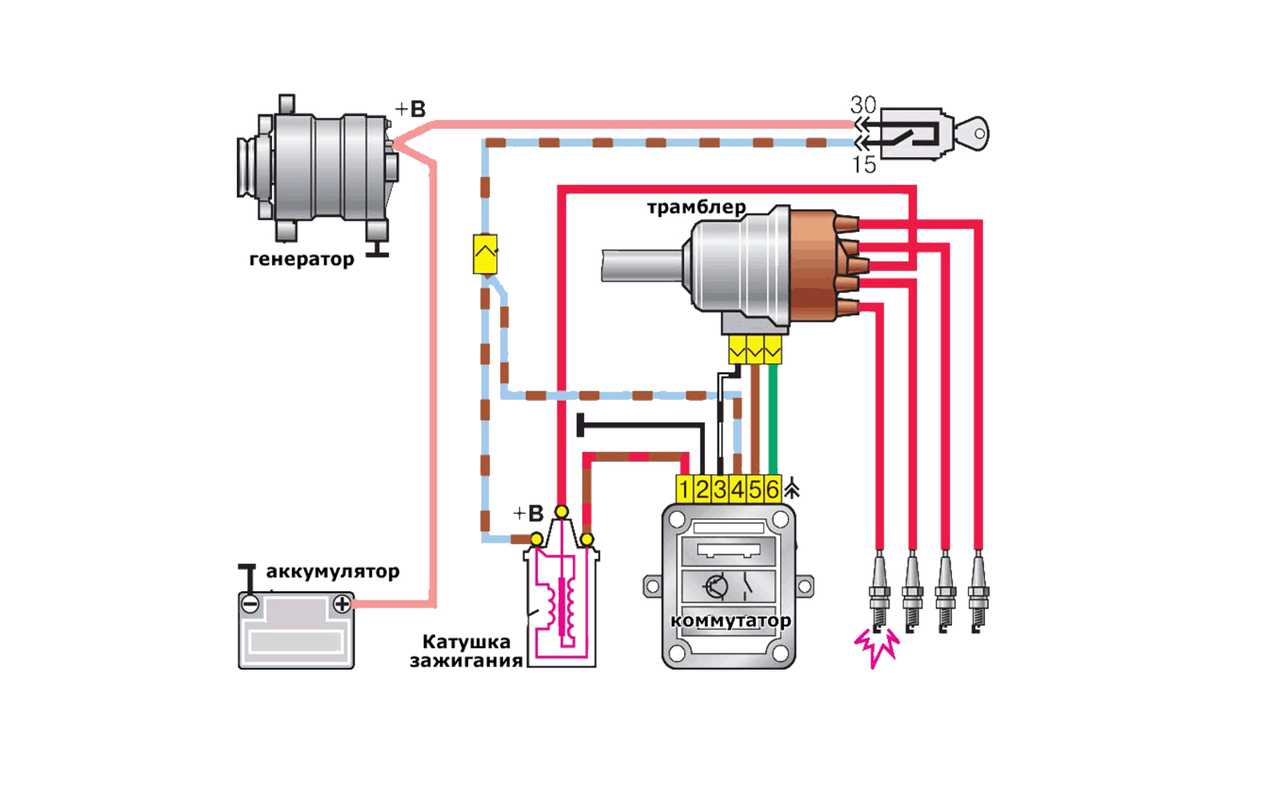

Подробнее схема подключения коммутатора на Ваз 2108 приведена на фото.
