Лада гранта тросиковая коробка передач

Шаг шестой: Дауншифтинг

Дауншифтинг поможет Вам в плохую скользкую погоду как в летнее время, так и в зимнее, не прибегать к торможению с помощью педали тормоза, в случае если необходимо снизить скорость, что делает более безопасным передвижение на автомобиле в отличие от машины, оборудованной автоматической трансмиссией.

Вот пример как можно с помощью дауншифтинга остановить автомобиль со скорости 70 км/час:

— Нажмите педаль сцепления и переключите коробку на 3-ю передачу, переместив правую ногу с педали газа на тормоз.

— Чтобы избежать высоких оборотов отпустите медленно педаль сцепления.

— Прежде чем остановиться выжмите еще раз педаль сцепления.

— Не включайте, в качестве пониженной передачи, первую скорость.

Этот метод остановки позволит Вам остановиться намного быстрее и безопаснее, чем при торможении одной педалью тормоза .

Какими КПП оснащается «Лада Гранта»

При выборе автомобиля важно обращать внимание на тип коробки. «Лада Гранта» поставляется с 3 видами КПП: автомат, робот и механика. Требуется понять особенности каждого типа, чтобы подобрать коробку для себя

Требуется понять особенности каждого типа, чтобы подобрать коробку для себя.

Все виды механики

Механическая коробка в использовании является самой простой и долгослужащей. Ее главное преимущество — это простота обслуживания и надежность. Эксплуатация механики — это уверенность, что поломка коробки не ударит по твоему карману.

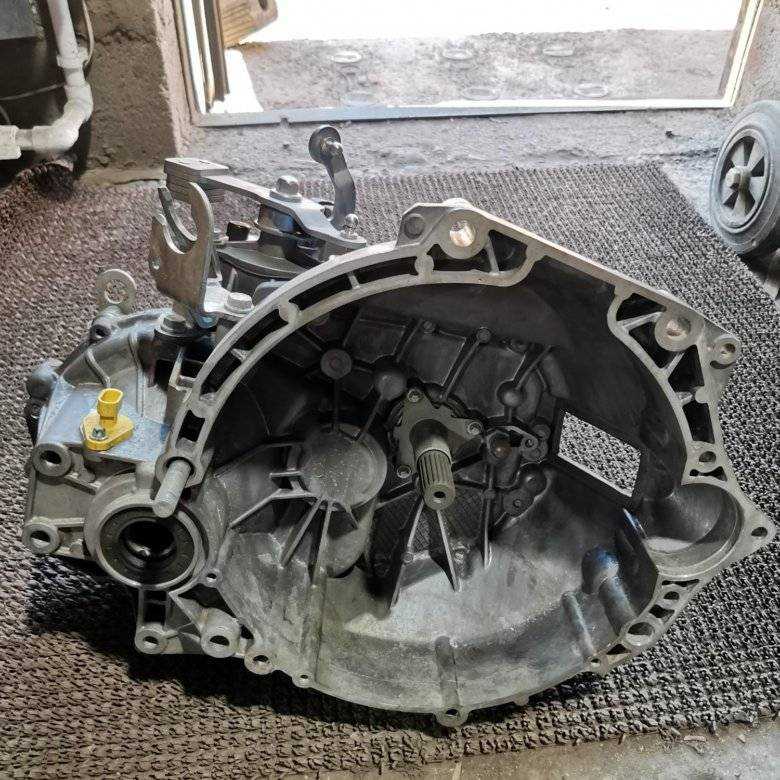

Механическая коробка на «Лада Гранта»

Стандартно на «Ладе Гранте» использовалась коробка передач 2180, это усовершенствованная версия серии 2170, от которой оставили шестерни и валы. Разрабатывая устройство КПП «Лада Гранты» с тросовым приводом, при выборе отдельных узлов принимали участие известные бренды: Atsumitek, Schaeffler, Hoerbiger. На «Ладе Гранты» КПП схема переключения передач выглядела следующим образом: задняя передача находилась слева от первой и из-за этого водители, особенно после износа, могли по ошибке включать заднюю вместо первой.

На дорогих моделях используется коробка 2181. Поскольку изменилась коробка передач на «Гранте», схема переключения также подверглась изменениям, теперь задняя передача находится снизу справа. Она считается более надежной, плавнее осуществляется переключение. Произвели устранение популярной проблемы, когда вибрировал рычаг переключения при включении третьей передачи.

Робот

Роботизированная коробка считается самой капризной в обслуживании и не пользуется уважением среди водителей из-за своей ненадежности. Золотая середина между механической и автоматической КПП, которая по мыслям разработчиков должна была стать настоящим прорывом в использовании трансмиссии.

Правда, стадия идеи и реализации показала разные результаты, и пока технический ресурс по сравнению с другими КПП оставляет желать лучшего.

Но со временем робот будет дорабатываться и, может быть, сможет превзойти ожидания.

Гидроавтомат

Обслуживать автомат дороже МКПП, да и в надежности заметно уступает. По эксплуатации подходит тем, кто привык к спокойному передвижению. Разгон набирает долго и предпочитает щадящий режим езды. Любители быстрой езды постоянно жалуются на эту коробку, а весь секрет состоит в том, что при резвом передвижении автомат просит обслуживать его в 2-3 раза чаще. Из-за эксплуатации КПП в жестком режиме износ деталей происходит быстрее.

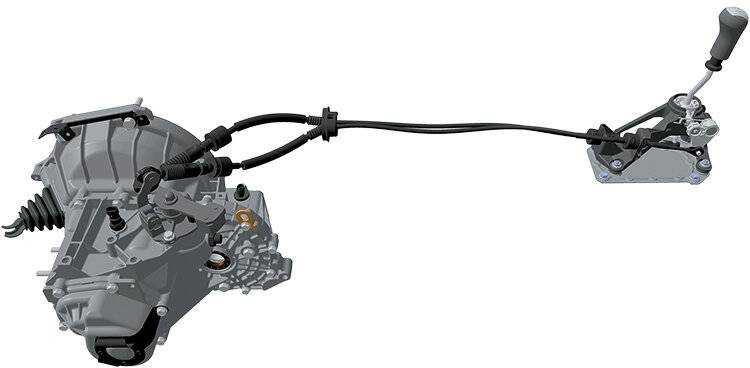

Тросовый привод коробки Лада Гранта

Привод тягами долгое время оставался самым простым и дешевым вариантом для переключения передач. Но большинство производителей на данный момент отказались от этого варианта в пользу конструкций с несколькими тягами и сложными кулисами или в пользу тросового привода.

АВТОВАЗ давно хотел использовать последний вариант на своих автомобилях, но мешала высокая цена данной конструкции в прошлом и низкое расположение механизма переключения. Теперь эти проблемы решены и Гранта получила тросовый привод МКПП

Использование тросового привода на коробке Лады Гранты позволило убрать неприятные вибрации на рычаге КПП, сделать переключения более четкими и уменьшить люфт самого рычага.

В приводе сцепления планировали отказаться от троса в пользу гидравлики, но сделать это не удалось по экономическим соображения. Отметим, что использование гидравлического привода в данном случае позволило бы сделать педаль сцепления более понятной и логичной в работе. Компоновка подкапотного пространства также бы выиграла за счет такого решения, так как прокладывать гидравлику проще.

1 – рычаги выбора ступени;

2 – штифт селекторной решетки;

3 – селекторная решетка;

4 – механизм блокировки заднего хода;

5 – центральная трехмерная пластина.

Принцип работы КПП Лада Гранта

КПП Лада Гранта с тросовым приводом работает на основе механизмов синхронизации и зубчатых передач. Она позволяет переключать передачи плавно и без рывков, а также контролировать скорость автомобиля.

Основой КПП является система шестерен, которые соединяют двигатель и колеса. Рычаг переключения передач находится в салоне автомобиля и позволяет водителю легко переключать передачи.

Синхронизаторы, в свою очередь, позволяют устранить скольжение передач при переключении и сделать процесс переключения более плавным.

Тросовой привод КПП Лада Гранта обеспечивает легкость и надежность передач управления от салона до коробки передач, что позволяет ей работать некоторое время без серьезных ремонтов.

Синхронизаторы

Редукторную часть решили все-таки немного изменить. На первую и вторую передачу были установлены многоконусные синхронизаторы, что позволило увеличить надежность узла и снизить усилие при включение этих передач. В будущем коробку Лада Гранта ВАЗ-2181 будут устанавливать на автомобили с более мощными двигателями, поэтому уже сейчас был увеличен диаметр сцепления, у которого больший момент инерции. На старой МКПП картер сцепления вмещал диск максимального размера в 200 мм, новый картер позволяет устанавливать диски 215 мм. Эти изменения вынудили разработчиков изменить расположение стартера, теперь он располагается вдоль двигателя, а не вдоль коробки, как раньше.

Примечательно, что на первых образцах новой коробки Гранты использовались трехконусные синхронизаторы, но позже было решено сделать выбор в пользу двухконусных. Они имеют достаточный запас по передаче крутящего момента, но при этом значительно дешевле в изготовлении и не требуют столь высокой точности изготовления. Новый набор колес синхронизаторов позволил обеспечить мягкую и эффективную синхронизацию. Немецкая компания Хёрбигер, которая занимается производством данных деталей, наносит на них дополнительное покрытие, обеспечивающее стабильные рабочие параметры и снижающее износ.

Угол скоса зубьев синхронизаторов был уменьшен со 125 до 100 градусов, что облегчило переключение передач, также было уменьшено усилие предварительно поджатия со 150 до 70 Н. Если бы синхронизаторы при таких изменения оставались бы одноконусными, то переключение передач было бы настоящей мукой для водителей, а вот двухконусные варианты имеют большую рабочую поверхность, что исключает различные проблемы.Сравнение устройства синхронизаторов коробок ВАЗ-2110 (А) и ВАЗ-2181 (Б):

1 – шестерня первой ступени;

2 – промежуточные кольца;

3 – блокирующее кольцо;

4 – муфта синхронизатора;

5 – ступица муфты синхронизатора;

6 – фиксатор;

7 – шестерня второй ступени.

Особенности КПП на «Ладе Гранта»

Отличия конструкций коробок, которыми оснащается автомобиль, требуют разного подхода в обслуживании и эксплуатации. Что необходимо учесть, решая вопрос приобретения модификации «Лады Гранта»: робот или автомат, перечислено далее.

Механика

Механическая КПП выполняется с кулисным и тросиковым приводами. В первом варианте исполнения коробка напрямую связана с рычагом переключения передач в салоне автомобиля посредством кулисы. Устройство выбора и переключения передач приводится в действие усилием руки водителя. Преимущества такого решения:

простота привода;
удобство регулировки;
дешевизна реализации.

Недостатки:

шум в салоне машины;
передача вибрации от коробки в салон;
разбалансировка положения рычага выбора передач в салоне.

Механическая коробка переключения передач на «Ладе Гранта»

Простое механическое управление переключением передач усовершенствовано заменой кулисы на тросиковый привод, что реализовано в МКПП 2181 и проявилось в существенной разнице с конструкцией 2180. Это повлекло полную переделку механизма управления и привело к следующим улучшениям:

устранению усилий при переключении передач;
уменьшению шума в салоне;
отсутствию вибраций от коробки в салоне.

Одновременно выявились некоторые неудобства:

чувствительность к резкому перемещению рычага выбора передач;
меньший, чем у коробки, срок службы;
относительная дороговизна узла.

Кулисный и тросиковый приводы как представители механического управления постепенно утрачивают позиции, что следует учесть при выборе «Лады Гранта» между механикой и автоматом.

Автомат

Автоматическая коробка переключения передач на «Ладе Гранта» серийно производится компанией Jatco и используется в автомобилях Nissan, «Гранта» автомат или «Датсун» автомат. Производитель автомобиля утверждает, что коробка используется без каких-либо сервисных вмешательств на протяжении всего срока эксплуатации.

Однако разработчик АКПП рекомендует делать как минимум частичную замену масла после 30000 миль (50000 км) пробега. Дороговизну замены следует учесть, сравнивая «Ладу Гранта» робот и автомат.

Автоматическая коробка переключения передач на «Ладе Гранта»

Коробка-автомат JF414E представляет собой 4-ступенчатый агрегат с электронной регулировкой переключения скоростей. При соблюдении требований эксплуатации может прослужить до 200000 км. Решая, что лучше — «Гранта» автомат или механика, нужно учесть преимущества АКПП, заключающиеся в:

надежности;
плавности переключения;
комфортности езды.

Недостатки также имеются и заключаются в:

чувствительности к перегрузкам;
применении специализированной трансмиссионной жидкости;
дороговизне ремонта и обслуживания агрегата.

Автоматическая коробка предпочтительнее для комфортного управления автомобилем, поэтому «Лада Гранта» автомат или в перспективе вариатор будут лучшим выбором с точки зрения удобства водителя.

Роботизированная КПП

РКПП представляет собой своего рода гибрид механической коробки передач и электронного управления по заданному алгоритму, который периодически обновляется в процессе так называемой адаптации.

Суть работы роботизированной КПП заключается в полной механической развязке обыкновенной МКПП от ручки управлением передачами. Это достигнуто установкой двух дополнительных, приводимых в действие электродвигателями, узлов — выбора передач и управления сцеплением.

Переключением передач управляет автоматика, следуя заранее выбранному алгоритму. Он складывается из настройки и запоминания в процессе «адаптации» пространственных позиций механических элементов управления переключением передач и сцепления с одной стороны, и стиля управления педалью газа водителем — с другой.

Роботизированная КПП на «Ладе Гранта»

Преимущества использования коробки-робота:

нет необходимости работы рычагом;
экономичность;
относительная надежность механизмов привода (актуаторов);
возможность перехода на ручной режим управления.

Наряду с преимуществами, имеются недостатки:

необходимость регулярной коррекции работы робота вследствие износа элементов трансмиссии «адаптация»;
возникновение рывков при переключении передач при перемене стиля вождения;
сложность приобретения новых импортных актуаторов.

Коробка типа робот хорошо подходит для устойчивого равномерного стиля вождения.

Преимущества тросового привода в КПП Лада Гранта

Тросовый привод в КПП Лада Гранта имеет свои преимущества перед другими типами привода, такими как гидравлический и электрический. Один из главных плюсов заключается в том, что тросовой привод более надежен и прост в обслуживании. Также, он более легок и компактен по сравнению с другими типами привода, что позволяет делать более компактные КПП.

Еще одно преимущество тросового привода заключается в его экономичности. Тросовые приводы имеют более высокую эффективность, чем другие типы приводов, что позволяет экономить топливо и уменьшать расходы на обслуживание автомобиля. Кроме того, быстрое реагирование затяжки троса обеспечивает меньшее износ и более долгий срок службы КПП.

Тросовый привод также более маневренный, что позволяет легче переключать передачи и сбалансировать мощность двигателя. Также, тросовый привод позволяет более точную настройку КПП и более плавный переход между передачами.

Полный список КПП, устанавливаемых на автомобили «Гранта»

Автомобили «Гранта» могут быть оснащены различными типами коробок передач. В зависимости от модели и комплектации, на автомобили могут устанавливаться следующие КПП:

Модель «Гранта»	Тип КПП	Характеристики
Гранта Стандарт	Механическая коробка передач	5-ступенчатая
Гранта Люкс	Механическая коробка передач	5-ступенчатая
Гранта Комфорт	Механическая коробка передач	5-ступенчатая
Гранта Спорт	Механическая коробка передач	5-ступенчатая
Гранта Люкс Плюс	Механическая коробка передач	5-ступенчатая
Гранта Комфорт Плюс	Механическая коробка передач	5-ступенчатая
Гранта Элегия	Роботизированная коробка передач	5-ступенчатая
Гранта Элегия Плюс	Роботизированная коробка передач	5-ступенчатая

Каждый из указанных типов коробок передач имеет свои особенности и предназначен для определенного стиля вождения. Выбор КПП на автомобиль «Гранта» зависит от предпочтений владельца и задач, которые он планирует решать на дороге.

Как провести ремонт КПП?

Если вы сумели разобрать коробку, то сможете найти деталь, которую следует заменить. Чтобы понять, в чем кроется проблема, нужно обратиться к своему слуху: дело в том, что многие неисправности сигнализируют о своем наличии характерными звуками. Например, если вы регулярно отмечаете шум в устройстве, то это может свидетельствовать об износе подшипников или шестерней, а также о дефиците масла. Возникают затруднения во время переключения передач? Это нередко говорит о том, что отдельные элементы привода управления вышли из строя, нужна замена. Самостоятельное выключение передач нередко является свидетельством изнашивания зубчиков на синхронизаторе или колебанием силового механизма на опорах у Лада Гранта, ремонт в таком случае должен быть проведен незамедлительно.

Иногда ремонт тросовой КПП у автомобиля Лада Гранта осуществляется за счет регулирования тросового привода. В технической документации, прилагающейся к авто, вы не найдете инструкций по поводу этого. Однако, продуманные автолюбители придумали свой способ, суть которого заключается в подтягивании троса. Этот метод актуален, если тросы просели или износились. Впрочем, есть и другой вариант, который стоит опробовать: отодвинуть тросиковый фиксатор. Минус в том, что это действие не всегда помогает решить проблему.

Схемы и устройство МКПП 2181

Основные элементы коробки передач ВАЗ-2181:

1 – ведущая шестерня главной передачи; 2 – вторичный вал; 3 – первичный вал; 4 – вилка включения пятой передачи; 5 – вилка включения третьей и четвертой передач; 6 – выключатель фонарей заднего хода; 7 – картер сцепления; 8 – механизм переключения передач; 9 – центральный фиксатор.

Устройство синхронизаторов коробок ВАЗ-2110 (А) и -2181 (Б):

1 – шестерня первой передачи; 2 – промежуточные кольца; 3 – блокирующее кольцо; 4 – муфта синхронизатора; 5 – ступица муфты синхронизатора; 6 – фиксатор; 7 – шестерня второй передачи.

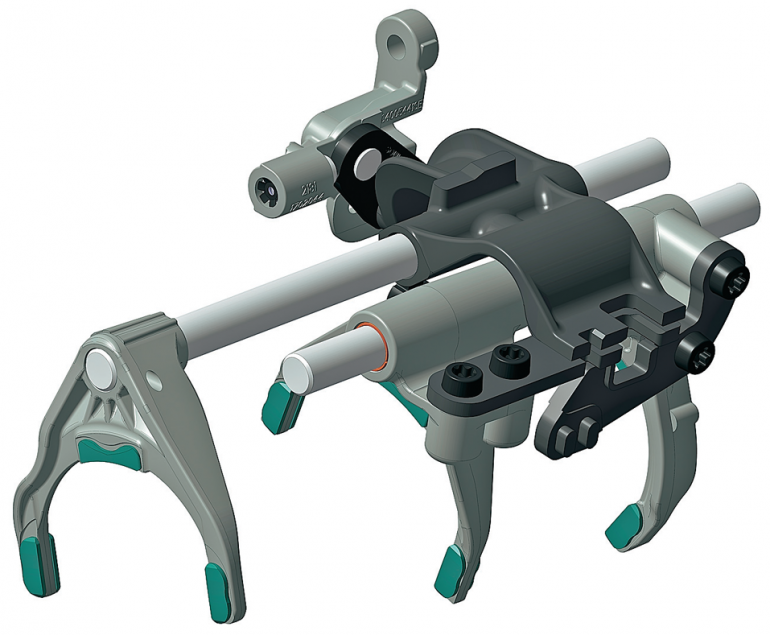

Механизм выбора передач:

1 – рычаги выбора передач; 2 – штифт селекторной решетки; 3 – селекторная решетка; 4 – механизм блокировки заднего хода; 5 – центральная трехмерная пластина.

Характеристика коробки передач автоматического типа

Коробка автомат

Идея установки АКПП на Ладу возникла у АвтоВАЗа еще в 2010 году, однако реализовалась лишь в 2011 году. Долгосрочный контракт был подписан с японской компанией Jatco, которая славится качеством своих вариаторов и гидравлики.

Коробка не самая лучшая по техническим параметрам, но она проверенная на других моделях на протяжении нескольких лет. Можно смело утверждать, что все слабые места известны, равно как и способы их устранения.

В период с 2006 по 2010 годы «Jatco» устанавливалась на автомобили Nissan Note. Многочисленные отзывы владельцев положительные по результатам эксплуатации агрегата.

Установка автомата происходила с трудностями, так как специалистам необходимо было провести более 30 настроек и регулировок. Поговаривают, что в процессе калибровки принимали участие мастера с Австрии.

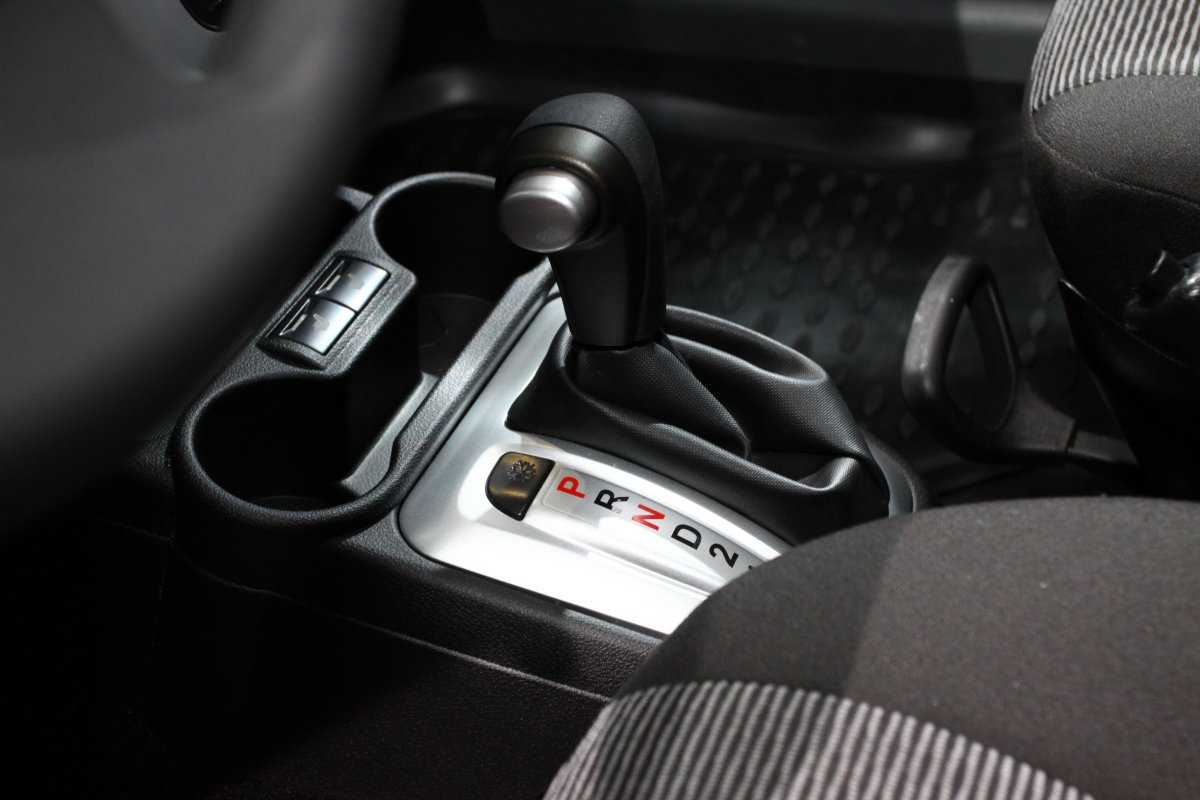

Очень хорошая эргономика у коробки. Ручка (кулиса) оптимальной высоты, удобно ложится в руку. Селективная часть снабжена иконками для визуализации. Дублируется режим непосредственно на приборной панели.

Вместе с тем, фиксация рычага в одном положении неуверенная. Режимов работы автомата несколько:

фиксированные первая и вторая передачи;
механическая кнопка отключения опции «овердрайв» — запрет перехода на четвертую скорость.

О переходе на третью передачу «можно забыть», если масло не прогрелось свыше 15°С. Четвертая активируется при 60°С.

Из-за картера трансмиссии высоту клиренса уменьшили на 1.5 см. Блок управления АКПП расположен в левой фронтальной стороне, за оптикой. Многие автовладельцы по этому поводу высказывают недовольство, так как в случае лобового столкновения риск повреждения модуля равен 100%.

Режимы работы автомата настроены для езды по городу, трассам, загородом, в меньшей степени коробка адаптивна для езды по проселочным дорогам. Уровень шума минимальный.

Особенности ремонта и обслуживания

Автомобиль должен выглядеть хорошо не только снаружи, но и изнутри. Чтобы коробка радовала своего владельца, необходимо ее своевременно обслуживать. Конечно, вовремя заливать масло, но существует ряд проблем, с которыми водителю придется постоянно бороться. А для этого нужно знать главные «болезни» трансмиссии.
