Инструкция по ремонту мкпп renault (jr и jh) в случае заклинивания

Ремонт кпп лада ларгус, рено логан

Как разобрать

Перед тем как отремонтировать КПП 5- или 4-ступенчатую (нового образца), необходимо внимательно изучить схему устройства, подготовить материал и инструменты. Для самостоятельного демонтажа агрегата потребуются:

  • ключи: рожковые и торцевые;
  • отвертки;
  • молоток;
  • монтажная лопата.

Большой вес изделия из-за контакта с раздаточной системой требует наличия помощника во время работы и снятия коробки.

Разборка коробки передач происходит в такой последовательности:

  1. Фиксация машины над смотровой ямой.
  2. Удаление трансмиссионного масла для снижения веса установки.
  3. Снятие сидений в салоне.
  4. Демонтаж вилки выключения механизма скоростей, поддона сцепления около глушителя, рамы, вала спидометра и кардана.
  5. Отсоединение раздаточной системы от основной конструкции, ее фиксация в стороне с помощью веревки.
  6. Снятие крепежных элементов.

После этого можно вынимать корпус из автомобиля. Следующий шаг — разобрать ступени КПП, проверить все элементы механизма на износ, заменить нефункциональные детали новыми.

Разборка коробки передач

Снимаем стальную крышку пятой передачи открутив 3 болта:

Выколоткой выбиваем стальной пружинный штифт:

Далее можно включить какую либо передачу и осадив вилку включить 5-ю передачу зафиксировав валы от проворачивания. Откручиваем гайку первичного вала и болт вторичного. Либо если крутить гайковертом можно не фиксировать валы, просто придержать рукой, чтобы не крутились.

Снимаем ведущую шестерню 5-й передачи вместе со ступицей и вилкой. Используем для этого две прочные отвертки:

Если еще не открутили болт вторичного вала, то откручиваем его. При этом потом при сборке обязательно его нужно поставить на фиксатор резьбы сильной фиксации:

Переворачиваем коробку и откручиваем все болты стягивающие картер кпп и картер сцепления, после чего их постепенно отрываем отвертками

При этом обратите внимание на пластмассовую деталь, здесь на фото виден черный огрызок ее слева от валов

Кто то уже отломал кончик при неосторожном ремонте. Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу

Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу. Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

Для дальнейшей разборки необходимо снять штоки и вилки. Для этого выбиваем пружинные штифты вилки 1-2 -й и 3-4-й передачи:

Вытаскиваем фиксаторы, которые служат для предотвращения одновременного включения двух передач:

Вытаскиваем шток 1-2-й передачи, вынимаем вилку, затем выбиваем трубчатый штифт штока задней передачи:

Затем вытаскиваем валы и шток задней передачи:

Механическая КПП Рено Логан отличается надежностью, мягкостью включения скоростей и продолжительным ресурсом элементов. Несмотря на это, устройство требует периодического снятия и замены вышедших из строя деталей. Как выполнить ремонт МКПП Рено Логан своими руками? Каким должен быть алгоритм действий? В чем особенности сборки? Эти и другие вопросы рассмотрим в статье.

Общие характеристики

Коробка передач УАЗ

КПП – это коробка переключения передач автомобиля. УАЗ 469 обладает механической 4-ступенчатой КПП, снабженной синхронизаторами инерционного типа. Они рассчитаны на включение передач без шума и грохота. Синхронизаторы помогают выравнивать скорость соединяющихся зубцов до ввода в зацепление. Скорости вращения мотора и колес не совпадают, для совмещения их нужен синхронизатор. Кроме того, коробка передач позволяет машине передвигаться задним ходом.

Коробка передач КПП УАЗ 469 состоит из следующих деталей:

  • первичный вал;
  • передняя крышка;
  • гайка особого назначения;
  • вспомогательный крепеж;
  • автопрокладка;
  • шарикоподшипники;
  • ведущий подшипник вторичного вала;
  • картер;
  • муфта подключения III и IV передач;
  • зубчатое колесо III передачи;
  • зубчатое колесо II передачи;
  • муфта подключения I и II передач;
  • зубчатое колесо I передачи;
  • вторичный вал;
  • крепежная шайба;
  • распорное кольцо КПП;
  • крепежный болт;
  • шайба для крепления;
  • промежуточный вал;
  • ось зубчатого колеса заднего хода;
  • зубчатое колесо заднего хода;
  • пробка;
  • блок зубчатых колес привода промежуточного вала и III передачи;
  • крышка.

Устройство УАЗовской коробки

В картер сцепления вкручиваются 4 шпильки, на которых крепится КПП. Привод промежуточного вала имеет шестерни, находящиеся в стабильном зацеплении. Шестерни 1-й передачи – с прямыми зубчиками, 2-й и 3-й – спиральными. Они установлены на ведущем валу, с поддержкой игольчатых подшипников. Ведущий вал имеет 2 опоры. Роль муфты при включении второй передачи исполняет шестеренка первой. Включение передачи заднего хода и первой происходит за счет перемещения шестеренок. Подшипники коробки передач шариковые. Чтобы не было перемещения по оси, шестеренки закреплены задними подшипниками. Задний подшипник промежуточного вала объединен с самим валом с помощью болта.

Устройство для переключения имеет 3 вилки, прикрепленные к штокам стопорными винтами и располагающиеся в боковой крышке. Шарообразный стопор нейтрального расположения и включенных передач имеет шток. Замочные сухари, находящиеся между штоками, не разрешают подключить одновременно 2 передачи. В опоре размещен рычаг, помогающий двигать вилки. Сам он поджимается пружиной к опорной сферической поверхности. Надетый на рычаг пыльник предотвращает попадание в устройство воды и грязи. Чтобы не произошло случайное включение задней передачи (водитель просто может перепутать) в данном устройстве находится предохранитель – плунжер, который снабжен пружиной возврата и шариком.

Смазочное приспособление коробки совмещается с раздаточной коробкой. Смазка из раздатки проходит в КПП УАЗ через двухрядный подшипник (радиально-упорный) и имеющееся сливное устройство, после чего возвращается через отверстие слива.

Ремонт КПП УАЗа

Механическая коробка передач – наиважнейший агрегат трансмиссии автомобиля УАЗ 469. У КПП УАЗ 469 ответственная и принципиальная задача – отслеживание переменчивости величины крутящегося момента мотора и осуществление передачи от двигателя к ведущим колесам машины. Механическая коробка передач УАЗ 469 имеет достаточно длительный срок службы. Это не означает, что КПП не нуждается в починке.

Сколько масла в МКПП (коробке передач) УАЗ 469

УАЗ 469 – полноприводный советский внедорожник, впервые представленный в 1972 году. В 1980-м состоялась первая модернизация. Очередной рестайлинг состоляся в 1985 году. Обновленная модель получила гидравлический привод сцепления, двухконтурную тормозную систему, а также подвесные педали тормоза и газа. УАЗ-469 оснащался бензиновым мотором объемом 2.5 л с мощностью 72-75 л. с. и механической КПП. Еще была доступна двухступенчатая раздаточная КПП. Внедорожник поставляли в Азию, Африку и Южную Америку, а также в Италию. В 2003 г. машину модернизировали и переименовали в «Хантер».

  • Регламент замены масла в МКПП1
  • Рекомендуемое масло2
  • Сколько масла требуется для МКПП УАЗ 4693 Год выпуска – 1972-20033.1

Регламент замены масла в МКПП

По рекомендациям опытных автовладельцев и специалистов, масло в МКПП УАЗ 469 необходимо менять каждые 50-100 тыс. км. Далее рассмотрим наиболее благоприятные условия, для которых подходит указанный регламент.

  • Соблюдается смешанный цикл езды с одинаковым пробегом по трассе и городу, без интенсивных перегрузок и езды на максимальных скоростях
  • Исключена буксировка тяжелых прицепов с объемом, превышающим допустимый предел для УАЗ Хантер
  • В коробку передач заливается только оригинальное масло или его аналог
  • Трансмиссия работает без рывков и подергиваний, передачи включаются плавно и без усилий
  • Осутствует течь масла из сальников. Необходима их своевременная диагностика, чтобы избежать не только протекания масла, но и возникновения коррозионных процессов внутри коробки передач. Дело в том, что при нарушении герметичности сальников через них может проходить вода, например, в дождливую погоду. Сальники необходимо срочно заменить, после чего промыть коробку от грязевых отложений и залить новое масло.

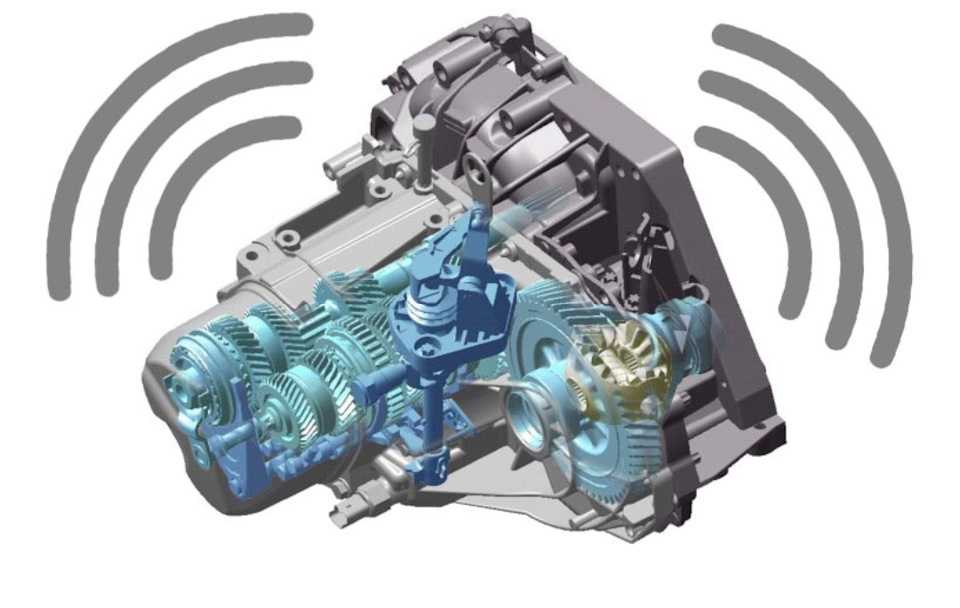

Устранение шума

Шум КПП ВАЗ-2105 может происходить из-за износа подшипников, износа зубьев шестеренок и зубчатых колес, а также синхронизаторов, осевого смещения валов относительно друг друга.

При такой проблеме обязательно потребуется снятие коробки с авто, поскольку по-другому ее не отремонтировать. Отметим, что именно устранение шума – одна из самых сложновыполнимых операций, поскольку требуется полная разборка и переборка КПП с заменой изношенных элементов.

Помимо стандартного набора ключей и отверток дополнительно потребуется наличие универсального съемника. Далее рассмотрим, как производится полная разборка 5-ступенчатой КПП ВАЗ-2105.

Итак, все работы делаются на снятой КПП:

  1. Сливаем масло и демонтируем нижнюю крышку. Сразу же оцениваем состояние зубьев шестерен. Если их повреждения не заметно, скорее всего шум издают подшипники;
  2. Проверяем положение рычага КПП (он должен быть на нейтрали), после чего демонтируем механизм переключения передач (кулису) с КПП;
  3. Снимаем крышку фиксаторов и извлекаем пружины и шарики;
  4. Снимаем с вторичного вала эластичную муфту, а затем и ее ступицу (для откручивания гайки ступицы следует, открутить болт крепления вилки 3-й и 4-й передач, включить 1-ю передачу на КПП и сместить муфту синхронизатора 4-й передачи. Две одновременно включенных передачи заблокируют коробку и гайку можно будет открутить);
  5. Откручиваем привод спидометра, датчик включения фонаря задней скорости и кронштейн крепления трубы выхлопной системы;
  6. Откручиваем элементы крепления задней крышки КПП (у 5-ступ. коробок установлено 5 наружных гаек и 1 внутренняя, у 4-ступ. КПП внутренней гайки нет). После крышку снимаем. При этом подшипники втор. вала и блока 5-й передачи получатся разобранными – внутренние обоймы останутся на валах, а внешние вместе с элементами качения – в крышке, и все это нужно будет демонтировать для замены;
  7.  Снимаем с вторичного вала приводную шестерню спидометра, маслоотражающую шайбу;
  8. Демонтируем блок шестерен 5-й и задней передач, выкрутив болт его крепления, установленный в валу, а также промежуточную шестерню заднего хода с оси;
  9. Снимаем синхронизатор 5-й передачи с втор. вала, вилку включения 5-й и задней передачи вместе с осью, затем извлекаем сухарь оси 3-й и 4-й передач;
  10. Демонтируем ступицу синхронизатора и шестерню заднего хода с втор. вала;
  11. Выкручиваем болты крепления прижимной пластины подшипника вторичного вала и снимаем ее;
  12. Откручиваем от КПП картер сцепления;
  13. Выкручиваем болт промежуточного вала и извлекаем передний подшипник;
  14. Извлекаем задний подшипник промежуточного вала, после чего его можно будет вытянуть из корпуса коробки;
  15. Извлекаем оси и вилки остальных передач, а также сухарь оси 1-й и 2-й передач;
  16. Вынимаем первичный вал;
  17. Извлекаем вторичный вал вместе с шестернями;

Ну а далее уже производится дефектовка составных элементов, изношенные и поврежденные узлы заменяются и производится сборка.

Отметим, что указанная схема разборки является общей и в ней не рассмотрены такие нюансы, как снятие стопорных колец, уплотнительных шайб, граверов и прочих мелких элементов.

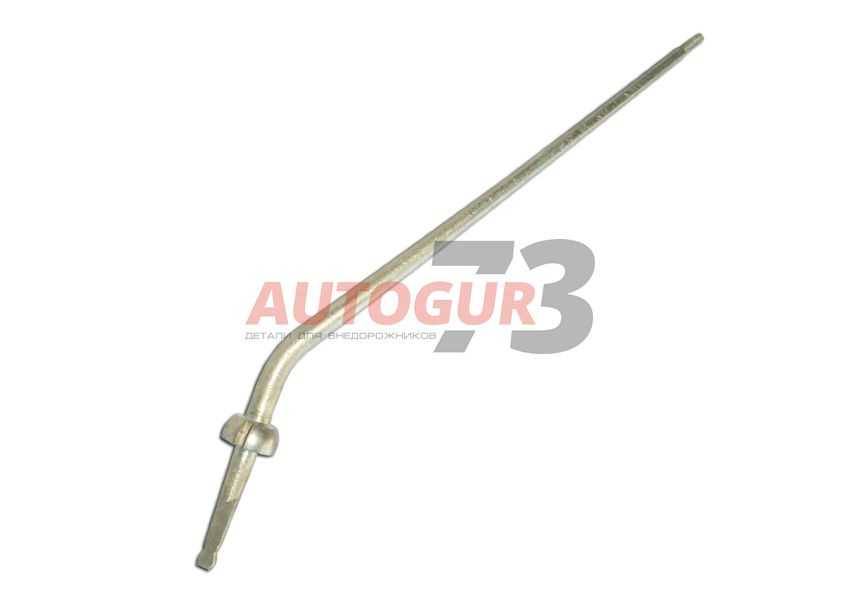

Рычаг переключения передач КПП УАЗ 469, 3151

Назначение

В автомобилях с механической коробкой передач, рычаг является очень важным элементом.Ручка, рычаг или рукоятка КПП – все это элементы системы переключения передач автомобилей. Особенность этих элементов в механических коробках передач состоит в том, что водитель должен воздействовать на них вручную. Через рычаг водитель может передавать усилие на механизм выбора, включения и выключения передач автомобиля. С учетом постоянно меняющихся нагрузок, скоростей и условий езды передачи приходится переключать очень часто, а значит, часто воздействовать на рычаг переключения передач.Благодаря возможности перемещаться продольно и поперечно относительно оси автомобиля, удается выбирать и включать передачи. Поперечное перемещение  позволяет реализовать выбор, а продольное перемещение отвечает за включение/выключение скоростей.

Принцип работы

Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.

Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количества оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотов снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.

Особенности

Во-первых, это последовательность действий при запуске машины:

выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр. Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

  • отпустить педаль газа;
  • левой ногой выжать педаль сцепления до упора;
  • рукой передвинуть рычаг в необходимое положение;
  • аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

Применяемость

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру 8 800 200 08 73 (магазин Autogur73) звонок по России бесплатный.

Корпус РК

Корпус раздаточной коробки состоит из двух частей. Во избежание утечки смазочного материала в месте соединения части герметизированы прокладками. На валах, выходящих из герметичного корпуса, установлены сальники. Они предотвращают вытекание смазки при движении автомобиля.

Механизм привода

Механизм РК состоит из:

  • Вала задней оси. Жестко соединяется с задним карданным валом автомобиля. Установлен на подшипниках шарикового типа. Они позволяют валу свободно вращаться;
  • Вала передней оси. Приводит в действие передний карданный вал. Крепится при помощи гайки;
  • Промежуточного вала. Необходим для включения переднего моста или пониженной передачи;
  • Вилки переключения. Используются для передвижения шестерен при включении/выключении переднего моста и для понижения передачи. Движение вилок осуществляется по специализированным штокам. Каждая вилка оснащена фиксирующим механизмом, исключающим самопроизвольное передвижение изделия по штоку.

Механизм управления

Узел выполнен в виде металлической крышки. Она крепится болтами к корпусу раздаточной коробки. В крышке устанавливаются два рычага. Один служит для подключения передней оси, второй для понижения крутящего момента, передаваемого от коробки переключения передач.

Характеристики КПП в разных модификациях Лады Ларгус

Указанные выше модели коробок скоростей имеют различные модификации, предназначенные для установки на определенные машины. Например, КПП JR5 517 устанавливается на авто в кузове фургон с двигателями К4М и К7М. Модель JR5 549 сочетается с двигателем К4М как в пятиместном, так и в семиместном фургоне. Коробка передач JR5 551 работает с восьмиклапанным двигателем на универсале, а модификация JH3 540, как правило, устанавливается в пятиместном Ларгусе с восьмиклапанным двигателем.

Обе модели коробки переключения передач представляют собой корпус из алюминиевого сплава, в который вмонтированы:

  • дифференциал;
  • шестерня главной передачи;
  • картер сцепления.

Внутри корпуса КПП Лады Ларгус располагаются первичный вал с набором ведущих шестерен и расположенный рядом с ним вторичный вал с ведомыми шестернями. Для согласованной работы первичного и вторичного вала на них устанавливаются синхронизационные кольца. Отличие вариаций коробок скоростей заключается в передаточных числах между первичным и вторичным валами. Разница между моделями JH3 и JR5 состоит в конструкции управления сцеплением и переключением передач.

В модели JR5 передача усилия на выжимной подшипник осуществляется гидравлической системой, в которую входят главный и рабочий цилиндры. Управление коробкой скоростей производится двумя тросиками, связанными с ручкой переключения передач. При этом тросики не взаимозаменяемы, каждый из них имеет свое функциональное назначение.

Прежде чем определиться с приобретением КПП, необходимо оценить особенности автомата и механики. Машина с АКПП имеет ряд преимуществ перед механической коробкой передач, однако у нее есть и неоспоримые недостатки.

Достоинства и недостатки АКПП Лады Ларгус

Достоинства Недостатки
Отличная управляемость Дорогой ремонт
Хорошая динамика разгона Частые сбои в работе
Несколько режимов переключения скоростей Высокая стоимость
Удобство управления автомобилем в городских условиях Невозможность завести машину при низком заряде аккумулятора (с толкача)

Поэтому перед тем как купить Ладу Ларгус с АКПП, стоит взвесить все «за» и «против». В частности, необходимо понять, в каких условиях автомобиль будет эксплуатироваться чаще всего.

Ремонт синхронизированной кпп уаз

Особенности разборки полу-синхронизированной коробки передач

. Частичная дефектовка. Поддержать проек.

Откручивают болты и гайки, разъединяют коробку передач и ее раздаточный аналог. Между ними установлена прокладка, укрепленная герметиком, поэтому придется несколько раз ударить по кронштейну крепления узла к раме.

Схема КПП УАЗ Патриот

Разборка и сборка своими силами

Вначале надо снять

крышку первичного вала и вывинтить левую гайку, которая находится на нем (см. рис.). Теперь надо снять его подшипник. Если он вышел из строя, его надо заменить. Его роликовый «брат» установлен внутри вала, его также надо сменить. Затем снимается стопорное кольцо со вторичного валка. Отвинчивают стопор двухрядного подшипника. Вал надо выбить и поменять деталь.

Далее следует муфта третьей передачи в сборе. Медные синхронизаторы заменяют вместе с сухариками. Затем наступает очередь шестеренки задней передачи. Отвинчивают коробку переднего подшипника промежуточного вала. Не бейте по ней молотком или керном: она из силумина и может треснуть.

Старайтесь не повредить ее резиновую прокладку, потому что ее трудно достать. На вынутом валу заменяют шестеренки и все подшипники. После этого собирают коробку в обратном порядке. Когда устанавливают ролик на первичный вал, его обильно смазывают «Литолом». Все узлы и детали ставят на место поочередно, чтобы не ошибиться.

Раздаточная коробка, полная сборка узла передач и его установка

Ослабляют гайки фланцев и валов, снимают их. Ручной тормоз надо проверить на работоспособность, если понадобиться, его необходимо заменить. Снимают все крышки и заменяют сальники. Отвинчивают привод тяг спидометра и сапун (его надо заменить). Проверяют подшипники и при необходимости меняют.

Сборка раздаточной коробки делается в обратном порядке. Эти действия повторяются при работе с другими типами этой марки автомобиля (в том числе и при ремонте КПП УАЗ Хантер). Устанавливают кронштейн крепежа к раме. Ставят раздаточную коробку на барабан ручника и, держа за шестерню, через лючок отбора мощностей опускают ее на место.

Перед этим подкладывают стопорную шайбу от промежуточного вала. Закручивают болты и гайки, надевают крышку с рычагами и проверяют работу всех передач. Меняют выжимной подшипник, снимают рычажки, затаскивают весь узел под автомобиль и подвешивают на веревке. Надевают выжимной подшипник в сборе на коробку и укрепляют пружину. Затем вставляют первичный вал и сцепление. Это делается следующим образом:

  • двигают коробку вниз и вверх;
  • поворачивают двигатель за маховик;
  • ставят узел на место;
  • крепят подушки.

На место прикрепляют масленку шлицов первичного вала и вилку, ставят на свое место привод спидометра, карданы, ручник, крышки. На место надо вернуть поперечину рамы и закрепить кронштейн глушителя на раздаточную коробку.

Производятся регулировка и настройка ручного тормоза, замена масла. Если ремонтируется КПП УАЗ Хантер, возможно, понадобятся не только эти действия, но и регулировка тяг. Завинчивают люк на полу, ставят сидения. На этом ремонт КПП УАЗ 452 своими силами закончен.

Инструменты и материалы

Для работы вам понадобятся:

  • рожковые ключи с 10 по 22;
  • съемник для подшипников;
  • отвертки (крестообразные и плоские);
  • утконосы (с гнутыми носиками и прямые);
  • медный штырь;
  • кусок трубы в качестве ручки для ключей;
  • зубило и керн;
  • молоток и монтажная лопатка;
  • маленькие банки для сбора гаек и винтов;
  • торцевые ключи с 10 по 36;
  • литол;
  • герметик красного цвета;
  • набор прокладок и стопорных колец для автомобиля.

Для того чтобы правильно произвести ремонт КПП УАЗ 452 своими силами

, надо точно придерживаться описанной выше последовательности действий. Затруднения при ремонте других моделей этой марки может вызвать другое расположение основных деталей машины, например, тяг. Замена масла должна производиться согласно техническим требованиям для данного типа автомобиля.

все полезное находится здесь

Разборка вторичного валаПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙСпециальными щипцами или отверткой снимаем стопорное кольцо со вторичного вала.

Снимаем шлицевую шайбу.

Съемником спрессовываем двухрядный шариковый подшипник со вторичного вала.

…и маслоотражательную шайбу.

Снимаем с промежуточного вала дистанционную втулку (фаска направлена к шестерне).

Зажимаем вал в тисках за шлицевую часть через деревянные прокладки.

Пассатижами снимаем стопорное кольцо с подшипника.

Ключом или головкой «на 27» отворачиваем по часовой стрелке (резьба — левая) болт крепления заднего подшипника промежуточного вала.

Снимаем специальную шайбу.

Съемником, подложив при необходимости под его винт гайку М12, спрессовываем и снимаем подшипник.

Разборка коробки передач, синхронизированной частично

Разборку проводите в следующем порядке:

Снимите боковую крышку с механизмом переключения.

Снимите крышку подшипника первичного вала

Проверните первичный вал вырезом в сторону шестерни привода промежуточного вала и выньте первичный вал с роликами и блокирующим кольцом синхронизатора.

Выверните стопорный винт оси блока шестерен заднего хода и выпрессуйте ось назад, снимая блок шестерен заднего хода (рис. 4).

Снимите пластины, крепящие задний подшипник вторичного вала.

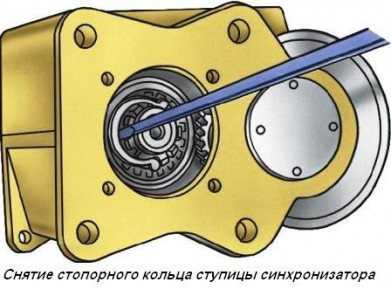

Снимите стопорное кольцо ступицы синхронизатора (рис. 5) и выньте вторичный вал назад. При этом все шестерни с вала снимутся, а подшипник останется на валу.

Отверните специальным ключом крышку переднего подшипника промежуточного вала.

Отверните специальным ключом гайку переднего подшипника промежуточного вала и выньте промежуточный вал вместе с подшипником назад (рис. 6). При этом шестерни привода II и III передач снимутся с вала.

Отверните специальным ключом гайку крепления подшипника первичного вала, которая имеет левую резьбу.

Снимите с помощью съемника подшипник с первичного вала (рис. 7).

Снимите с помощью съемника задний подшипник промежуточного вала. Болт крепления подшипника имеет левую резьбу и застопорен тарельчатой пружиной.

Разборка синхронизированной коробки передач

Разборку производите в следующем порядке:

Снимите боковую крышку с механизмом переключения.

Используя резьбовое отверстие М8 в заднем торце оси промежуточной шестерни заднего хода, выпрессуйте ось назад, снимите шестерню.

Снимите крышку подшипника первичного вала.

Снимите крышку переднего подшипника промежуточного вала.

Выверните болт крепления заднего подшипника промежуточного вала (болт имеет левую резьбу) и снимите тарельчатую пружину болта.

С помощью съемника снимите задние подшипники первичного и вторичного валов за их стопорные кольца.

Снимите стопорное кольцо заднего подшипника промежуточного вала.

Установите коробку так, чтобы промежуточный вал был вверху, подвиньте промежуточный вал вперед до упора блока шестерен промежуточного вала в картер.

Подайте промежуточный вал вместе с задним подшипником назад до выхода внутренней обоймы переднего подшипника из роликов и заднего подшипника из картера.

Снимите с помощью съемника задний подшипник промежуточного вала.

Установите коробку передач люком под механизм переключения вверх.

Выньте из картера коробки передач первичный вал, блокирующее кольцо IV передачи, вторичный вал в сборе (поддерживая распорное кольцо шестерни I передачи) и промежуточный вал в сборе.

Разборка вторичного вала

Снимите упорную шайбу и шестерню I передачи с игольчатым подшипником.

Снимите стопорные кольца ступиц синхронизаторов с помощью съемника и упорную шайбу.

Снимите синхронизатор I и II передач совместно с шестерней II передачи.

Снимите стопорное кольцо, шпонку и подшипник шестерни II передачи.

Снимите синхронизатор III и IV передач совместно с шестерней III передачи.

Снимите стопорное кольцо, шпонку, распорную втулку и подшипник шестерни III передачи.

Понравилась статья? Поделиться с друзьями:
Avto Expert
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
