Привод сцепления служит для дистанционного управления сцеплением. Наибольшее распространение получили механический и гидравлический приводы.

Применение на автомобиле того или иного привода определяется типом сцепления, компоновкой автомобиля и рядом требований по обеспечению легкости и удобства управления. Так, полный ход педали сцеплении не должен превышать 190 мм, а усилие на педали – 150 Н для легкового автомобиля и 250 Н для грузового автомобиля. Поэтому общее передаточное число в существующих конструкциях привода сцепления находится в пределах от 25 до 50. В случае, если для обеспечения работы сцепления необходимо более высокое передаточное число, применяют усилители разных типов.

***

Механический привод сцепления

Механический привод сцепления прост по конструкции и надежен в эксплуатации, но обладает меньшим КПД по сравнению с гидравлическим приводом, поскольку в шарнирных сочленениях составляющих привод тяг, рычагов, в оболочках гибких валов теряется много энергии из-за сил трения. Поэтому такой тип привода применяется, как правило, если сцепление находится вблизи от органов управления (педали сцепления).

Существуют тросовый и рычажный механические приводы сцепления.

Тросовый привод (рис. 1, а) применяется на легковых переднеприводных автомобилях. Педаль 14 имеет верхнюю опору на кронштейне 16 и соединена с наконечником 10 троса. Трос заключен в оболочку 1, имеющую два наконечника. Верхний наконечник 12 оболочки выведен в салон автомобиля и упирается в упорную пластину 11, а нижний наконечник 2 оболочки закреплен в кронштейне 3 на картере сцепления. Нижний наконечник 5 троса через поводок 8 соединен с рычагом 9 вилки выключения сцепления. Регулировка хода педали осуществляется шайбами 6.

При нажатии на педаль сцепления трос перемещается внутри оболочки и перемещает рычаг вилки выключения сцепления, которая в дальнейшем воздействует на муфту выключения сцепления.

Рычажный привод грузового автомобиля (рис. 1, б) обеспечивает передачу усилия на сцепление при его выключении следующим образом. При воздействии на педаль 14, закрепленную на валу 20, поворачивается рычаг 18, связанный с противоположным концом вала. Рычаг вала перемещает прикрепленную к нему на оси тягу 19, которая связана с рычагом 17 вилки выключения сцепления. Вместе с вилкой перемещается прижатая к ней с помощью пружины муфта выключения сцепления. После выбора зазора между подшипником выключения сцепления и рычагами начнется выключение сцепления.

Зазор в сцеплении должен быть равен 3…4 мм, что соответствует 35…50 мм свободного хода педали сцепления. Регулировка зазора осуществляется изменением длины тяги 19 (рис. 1) с помощью регулировочной гайки 22. Отсутствие зазора или его недостаточная величина в приводе такой конструкции может привести к неполному включению сцепления и, как следствие, к пробуксовке сцепления. Увеличение зазора больше нормы приводит к неполному выключению сцепления, в результате чего возникает шум и треск зубчатых колес при переключении передач.

***

Сцепление

Сцепление предназначено для временного разъединения двигателя и трансмиссии и плавного их соединения. Во включенном состоянии сцепление передает крутящий момент от двигателя к коробке передач. Временное разъединение двигателя и трансмиссии необходимо при переключении передач, торможении и остановке автомобиля, а плавное соединение — после переключения передач и при трогании с места.

На автомобиле установлено сцепление однодисковое, сухое, с центральной диафрагменной пружиной и гидравлическим приводом. Сцепление имеет один ведомый диск, а ведущие и ведомые его части прижимаются друг к другу центральной пружиной. Крутящий момент от двигателя сцепление передает за счет сил сухого трения. Усилие от педали к вилке выключения сцепления передается через жидкость.

Сцепление (рис. 34) состоит из ведущих частей (маховик 8, кожух 16, нажимной диск 7), ведомых частей (ведомый диск 2) и деталей включения и выключения (пружина 1, муфта 12, подшипник 14). Стальной штампованный кожух 16, чугунный нажимной диск 7 и нажимная пружина 1 представляют собой неразборный узел, который крепится к маховику 8 болтами 10. Между маховиком и нажимным диском на шлицах ведущего вала 11 коробки передач установлен ведомый диск 2, состоящий из ступицы 5, стального разрезного диска 4 и фрикционных накладок 3. Ведомый диск снабжен пружинно-фрикционным гасителем крутильных колебаний 6, который обеспечивает упругую связь между ступицей 5 и диском 4, а также гашение крутильных колебаний. Диафрагменная пружина 1, отштампованная из листовой пружинной стали, в свободном состоянии имеет вид усеченного конуса с радиальными прорезями, идущими от ее внутреннего края. Радиальные прорези образуют восемнадцать лепестков, которые являются упругими выжимными рычажками. Упругость этих рычажков способствует обеспечению плавной работы сцепления. Пружина 1 с помощью заклепок и двух колец 19 закреплена на кожухе 16 сцепления. При этом наружный ее край, соприкасающийся с нажимным диском, передает усилие от пружины на нажимной диск.

Рис. 34. Сцепление

Сцепление вместе с маховиком размещается в отлитом из алюминиевого сплава картере 9, закрытом спереди стальной штампованной крышкой 18 и закрепленном на заднем торце блока цилиндров двигателя.

Гидравлический привод сцепления (рис. 35) состоит из подвесной педали 4 с. пружиной 2, главного цилиндра 6 и его бачка, рабочего цилиндра 18, соединительных трубопроводов со штуцерами 10, 21 и вилки 13 выключения сцепления с пружиной 16. Педаль и главный цилиндр прикреплены к кронштейну 22 педалей сцепления и тормоза, соединенному с передним щитом кузова, а рабочий цилиндр установлен на картере сцепления.

Рис. 35. Привод сцепления: а — педаль и главный цилиндр; б — рабочий цилиндр и вилка

При выключении сцепления усилие от педали 4 через толкатель 5 главного цилиндра передается на поршни 7 и 8 с пружиной 9, которые вытесняют жидкость в трубопровод и рабочий цилиндр. Поршень 19 рабочего цилиндра с пружиной 20 через шток 14 поворачивает на шаровой опоре 12 вилку 13 выключения сцепления с пружиной 16, которая перемещает муфту с подшипником 11.

Подшипник через упорный фланец 15 (см. рис. 34) перемещает внутренний край пружины 1 в сторону маховика 8. Пружина выгибается в обратную сторону, ее наружный край через фиксаторы 20 отводит нажимной диск 7 от ведомого диска 2, и сцепление выключается — не передает крутящий момент от двигателя на трансмиссию. При отпускании педали сцепления под действием пружины 1 нажимной диск прижимает ведомый диск к маховику, и сцепление включается — передает крутящий момент на трансмиссию. При этом все остальные детали сцепления и его привода возвращаются в исходное положение под действием пружин: 17 вилки выключения 13, поршней главного и рабочего цилиндров и педали сцепления.

Пружина 1 (см. рис. 35), соединенная с педалью сцепления, уменьшает усилие на педали при выключении сцепления. Свободный ход педали, равный 20-30 мм и соответствующий зазору 2 мм между торцом подшипника 11 выключения сцепления и упорным фланцем центральной нажимной пружины, регулируется гайкой 17, которая фиксируется контргайкой 15. Свободный ход педали необходим для полного включения сцепления и предотвращения износа и выхода из строя подшипника выключения сцепления. Полное выключение сцепления обеспечивается зазором 0,1-0,5 мм между толкателем 5 и поршнем 7 при отпущенной педали сцепления, который устанавливается ограничителем 3. Гидравлический привод сцепления заполняется тормозной жидкостью «Нева» в количестве 0,2 л.

Ремонт рабочего цилиндра сцепления

Для ремонта РЦС нужно снять с автомобиля. Для этого потребуются:

круглогубцы или пассатижи;
гаечные ключи на 13 и 17;
ёмкость для слива жидкости;
чистая суха тряпка.

Демонтаж РЦС

Демонтаж РЦС осуществляется в следующем порядке:

Устанавливаем автомобиль на смотровую яму или эстакаду.
Из смотровой ямы ключом на 17 откручиваем наконечник соединения шланга гидропривода и рабочего цилиндра.

Разборка и замена неисправных деталей РЦС

Для разборки и ремонта цилиндра потребуются:

гаечный ключ на 8;
шлицевая отвёртка;
чистая сухая тряпка;
немного тормозной жидкости.

Разбирается рабочий цилиндр в такой последовательности:

Зажимаем цилиндр в тиски.
Рожковым ключом на 8 откручиваем клапан стравливания воздуха и осматриваем его на наличие повреждений. При подозрении на неисправность приобретаем новый клапан и готовим его к установке.

Перед заменой манжет поршня и защитного чехла металлические детали цилиндра нужно очистить от грязи, пыли, следов влаги с помощью тормозной жидкости и чистой тряпки. Новые уплотнители и чехол устанавливаются в процессе сборки РЦС. Сначала на поршень надевается передняя манжета, потом задняя. При этом задняя манжета фиксируется шайбой. Защитный чехол устанавливается вместе с толкателем. Сборка устройства и его монтаж производится в обратном порядке.

Видео: ремонт рабочего цилиндра сцепления ВАЗ 2107

Прокачка гидропривода сцепления

После любых работ, связанных с разгерметизацией механизма сцепления, а также при замене жидкости гидропривод необходимо обязательно прокачать. Для этого будут нужны:

тормозная жидкость (0,3 л);
резиновый шланг;
ключ на 8;
сосуд для сбора жидкости (подойдёт пластиковая бутылка объёмом 0,5 л).

Кроме этого, для прокачки потребуется помощник. Порядок действий следующий:

После установки РЦС и подсоединения к нему шланга заливаем в бачок гидропривода жидкость до уровня, соответствующего нижнему краю горловины.
Надеваем один конец заранее заготовленного шланга на штуцер клапана для стравливания воздуха, а другой конец опускаем в ёмкость для сбора жидкости.

Настройка привода сцепления

После прокачки рекомендуется отрегулировать привод сцепления. Для этого понадобятся:

штангенциркуль или (в крайнем случае) линейка;
гаечные ключи на 8, 10, 13, 17;
круглогубцы или пассатижи.

Порядок настройки сцепления на карбюраторных и инжекторных моделях ВАЗ 2107 отличается. В первом случае регулируют настройку свободного хода педали сцепления, во втором — амплитуду движения штока рабочего цилиндра.

Для карбюраторных ВАЗ 2107 привод настраивается следующим образом:

Измеряем величину амплитуды свободного хода (люфта) педали сцепления при помощи штангенциркуля. Она должна составлять 0,5–2,0 мм.
Если амплитуда выходит за указанные пределы, ключом на 10 откручиваем контргайку на шпильке ограничителя хода и, поворачивая ограничитель в ту или иную сторону, выставляем требуемый люфт.

Для инжекторных ВАЗ 2107 регулировка привода осуществляется в следующем порядке:

Устанавливаем автомобиль на смотровую яму или эстакаду.
Снизу пассатижами снимаем стяжную пружину с вилки сцепления.
Определяем люфт толкателя рабочего цилиндра, отжимая вилку сцепления до упора назад. Он должен составлять 4–5 мм.
Если люфт не попадает в указанный интервал, ключом на 17 держим гайку регулировки штока, а ключом на 13 откручиваем фиксирующую гайку.

Как происходит замена сцепления на ВАЗ 2101

Снятие КПП

Операция эта не особо сложная, но требует определенных навыков и знания последовательности выполнения работ. Сложность операции заключается в том, что приходится откручивать и отсоединять много элементов, при этом доступ к ним не всегда удобен.

Для снятия коробки потребуется такой инструмент и приспособления:

Набор ключей и головок (включая ключи на 10, 14, 17, 19);
Отвертки (тонкая плоская, крестообразная, ударная);
WD-40;
Отрезок первичного вала коробки;
Длинный деревянный брус;
Ветоши;
Маркер;
Емкость для слива трансмиссионного масла;

Все работы проводятся в трех местах — салоне, подкапотном пространстве, под автомобилем

Обращаем Ваше внимание. Для снятия КПП потребуется смотровая яма

Последовательность снятия такая:

Ставим автомобиль на яму и обездвиживаем противооткатными упорами, установленными под колеса. Коробку ставим в нейтральное положение, ручник не затягиваем;
Сначала сделаем все работы в салоне. В этом месте необходимо снять рычаг со стержня коробки. Для этого оттягиваем пыльник рычага вверх, что обеспечит доступ к фиксирующей втулке. Ее нужно аккуратно поддеть тонкой отверткой, чтобы она выскочила вниз, после чего можно стянуть рычаг со стержня;
Снимаем со стержня верхнюю пластиковую втулку, разжав лепестки отверткой, затем резиновый пыльник и нижнюю втулку. В итоге на стержне ничего не должно остаться;
Снимаем пластиковую накладку, расположенную под напольным покрытием. Для этого необходимо снимать с авто сиденья, их направляющие и т. д. Значительно проще сделать разрез в сторону задних сидений, это позволит салон не разбирать. Обеспечив доступ к накладке, выкручиваем 4 самореза, крепящие ее и снимаем. Включаем на КПП 1-ю передачу;
Переходим под автомобиль. Для удобства работ следует полностью демонтировать выхлопную систему. Для этого откручиваем глушитель от приемной трубы. Чтобы болты и гайки легче было откручивать, следует заранее обработать их средством WD-40;
Сняв глушитель, переходим в подкапотное пространство, и откручиваем гайки крепления приемной трубы к выпускному коллектору. Затем эту трубу снимаем с авто;
Все последующие работы выполняются под автомобилем. Откручиваем карданный вал от фланца коробки передач. Далее следует открутить две поперечины безопасности, чтобы опустить кардан вниз;
Подставляем подготовленную емкость и откручиваем сливную пробку, чтобы удалить из КПП масло;
Откручиваем крепление рабочего цилиндра привода сцепления. При этом патрубок от него отсоединять не нужно, после откручивания крепления его просто следует отвести в сторону;
Откручиваем 4 болта крепления крышки картера сцепления;
Подпираем брусом заднюю часть коробки и выкручиваем гайки крепления поперечины. Аккуратно вытаскиваем брус. При этом задок КПП пойдет немного вниз, это обеспечит более удобный доступ к остальным элементам, которые необходимо снять;
Отсоединяем фишку с проводкой, подходящей к КПП. Откручиваем и снимаем трос привода сцепления;
Снизу подбираемся и выкручиваем болты крепления стартера. Начинать следует с верхнего болта. После откручивания крепления отодвигаем стартер;
Ставим подпорку под заднюю часть двигателя, предварительно приподняв рукой коробку;
Выкручиваем болты крепления коробки передач к силовой установке;
Поддерживая ее руками, раскачиваем вверх-вниз, чтобы снять с направляющих, а далее выводим первичный вал со сцепления и опускаем коробку вниз;
Подготовленный отрезок первичного вала устанавливаем в сцепления, чтобы предотвратить смещение ведомого вала.

Если предполагается ремонт КПП, то дальше уже производится разборка коробки передач ВАЗ-2101 с последующей заменой изношенных элементов, а затем сборка и установка узла на место.

Снятие сцепления

После того как коробка будет снята, возьмите в руки оправку (фото.1) для центрирования диска сцепления, и после чего установите её в центральное отверстие как показано на фото.

Обязанности водителя на пожаре приказ 444
Хонда цивик 5 свап
Рено самая дорогая модель
Карина е выбивает 5 передачу
Натяжка ремня грм ваз 2110 8 клапанов

Принцип функционирования механизма сцепления

В своём обычном рабочем положении нажимной и ведомый диски являются плотно прижатыми друг к другу с помощью мощных пружин, посредством рычагов и выжимного подшипника. Под воздействием силы трения между данными дисками, на первичный вал коробки переключения передач от маховика мотора постоянно передаётся крутящий момент. Если отвести нажимной диск от ведомого, то произойдёт прерывание крутящего момента от мотора и прекращение вращения ведомого диска с валом.

Рассоединение дисков производится при помощи вилки сцепления, которая своим строением напоминает обычные качели. Данная вилка приводится в действие посредством цепочки рычагов и тяг педалью сцепления в кабине автомобиля или трактора.

Выжимание педали сцепления производит разведение дисков сцепления, в результате чего между ними остаётся свободное пространство. Наоборот, отпускание педали и выключение сцепления приводит к плотному сжатию ведущего и ведомого дисков механизма. Усилие от нажатия на педаль сцепления передаётся на устройство механически (посредством рычажного или тросового механизма), либо гидравлическим приводом.

Ведомый диск в постоянном режиме зафиксирован вместе с маховиком с помощью диска нажимного. Для того, чтобы транспортное средство тронулось, ведомый диск должен соприкоснуться с вращающимся маховиком. Водитель нажимает на педаль сцепления, и это позволяет ему включить первую передачу. Когда педаль он отпускает, пружины нажимного диска снова соединяют ведомый диск с маховиком. Скорости вращения диска и маховика постепенно выравнивается, благодаря чему и достигается плавное и правильное движение транспортного средства.

В полной мере крутящий момент начинает передаваться тогда, когда достигается полное выравнивание скоростей вращения ведомого диска, диска сцепления и маховика. Если при трогании с места перестать выжимать педаль сцепления слишком резко, «бросить» её, то машина ли трактор может заглохнуть. При «бросании» педали ведомый диск с силой прижимается к диску ведущему (к маховику) и затормаживает его до такой степени, что мотор может остановиться (заглохнуть). То есть, в этом случае сцепление работает подобно тормозному механизму. Поэтому педаль сцепления после момента начала зацепления дисков нужно отпускать плавно.

При переключении любой другой передачи, кроме первой, нужно также добиваться неизменно плавного хода педали. Это позволит продлить срок эксплуатации механизма сцепления и всей трансмиссии в целом.

Рабочий цилиндр сцепления ВАЗ 2107

РЦС является конечным звеном гидропривода сцепления. Его более частый по сравнению с другими узлами механизма выход из строя связан с повышенными нагрузками, возникающими в результате высокого давления жидкости.

Рабочий цилиндр подвергается постоянным нагрузкам и чаще других элементов механизма сцепления выходит из строя

Устройство РЦС

Рабочий цилиндр ВАЗ 2107 состоит из:

корпуса;
поршня;
штока (толкателя);
пружины;
защитного колпачка (чехла);
двух манжет (уплотнительных колец);
клапана для стравливания воздуха;
стопорного кольца с шайбой.

Признаки неисправности РЦС

Выход РЦС из строя сопровождается следующими симптомами:

непривычно мягкий ход педали сцепления;
периодические или постоянные провалы педали сцепления;
резкое снижение уровня рабочей жидкости в бачке;
появление следов жидкости под автомобилем в районе коробки переключения скоростей;
трудности при переключении скоростей, сопровождающиеся хрустом (скрежетом) в КПП.

Одним из признаков неисправности рабочего цилиндра являются следы от подтёков рабочей жидкости на его корпусе

Основные неисправности РЦС

Основная часть РЦС изготовлена из прочной стали, поэтому полностью его меняют лишь при серьёзных механических повреждениях. В остальных случаях можно ограничиться ремонтом. Наиболее часто цилиндра выходит из строя из-за износа уплотнительных колец поршня, защитного чехла, неисправностей клапана выпуска воздуха и повреждением шланга, соединяющего цилиндр и трубопровод.

Ремонтный комплект для РЦС

Любую вышедшую из строя деталь можно приобрести отдельно. Однако при замене манжет целесообразнее купить ремонтный комплект, включающий три резиновых уплотнителя и защитный чехол. Для классических моделей ВАЗ ремкомплекты выпускаются под следующими каталожными номерами:

2101–1602516;
2101–1605033;
2101–1602516.

Стоимость такого набора составляет порядка 50 руб.

Устройство механического привода

Как уже было сказано, механический привод имеет предельно простое устройство и состоит из следующих конструктивных элементов:

педаль привода сцепления;
трос;
устройство регулирования;
рычажный привод;
выжимной подшипник.

Во всех автомобилях оснащенных сухим однодисковым сцеплением должно быть устройство передающее силы от педали с системе сцепления.

Для обеспечения передачи усилия было разработано не мало предложений. С начала усилие передавалось от педали к вилке (рычажному устройству) по средству троса, а вилка сцепления выжимала подшипник. Таким образом выжималось сцепление.

Но с развитием автомобилестроения эта система начала исчерпывать себя из-за уменьшения свободного места в моторном отсеке. И размещение троса сцепления по прямой линии и избежание его трения о части мотора становилось все сложнее. Это негативно могло сказаться на комфортности управления автомобилем и к неизбежности частого ремонта.

В гидравлической системе вместо троса сцепления установлены трубки высокого давления ведущие от ГЦС (главного цилиндра сцепления) к рабочему цилиндру в сборе с выжимным подшипником, который встроен в коробку передач. По трубкам от ГЦС к подшипнику поступает жидкость изначально закаченная из расширительного бачка. Устройство подобно тормозной системе.

Принцип работы гидравлического сцепления.

Трубки высокого давления по которым поступает жидкость могут быть металлическими и пластиковыми в зависимости от того, на сколько далеко они расположены от частей двигателя. И как правило по трубкам сцепления движется тормозная жидкость, но это в зависимости от конструктивных нюансов производителя автомобиля.

Регулировка гидравлического сцепления.

Прокачка гидравлической системы.

После замены компонентов трансмиссии оснащенной гидравлическим приводом, необходимо прокачать систему сцепления. Принцип основан на прокачке тормозной системы автомобиля.

Нажимая на педаль сцепления клапан в бачке открывается и передает жидкость в ГЦС
Отпуская педаль, жидкость уходит в РЦС (рабочий цилиндр)

и так до тех пор пока система не заполнится тормозной жидкостью

Внимание! Перекачивать систему ни в коем случае нельзя, иначе новое сцепление работать не будет! Лучше всего будет исключить самостоятельную замену и регулировку узлов трансмиссии

После всего не забудьте долить тормозную жидкость в расширительный бачек.

Для покупки сцепления перейдите в КАТАЛОГ или Запрос по ВИНу . Или позвоните нам по телефону указанному в Контактах.

Назначение привода

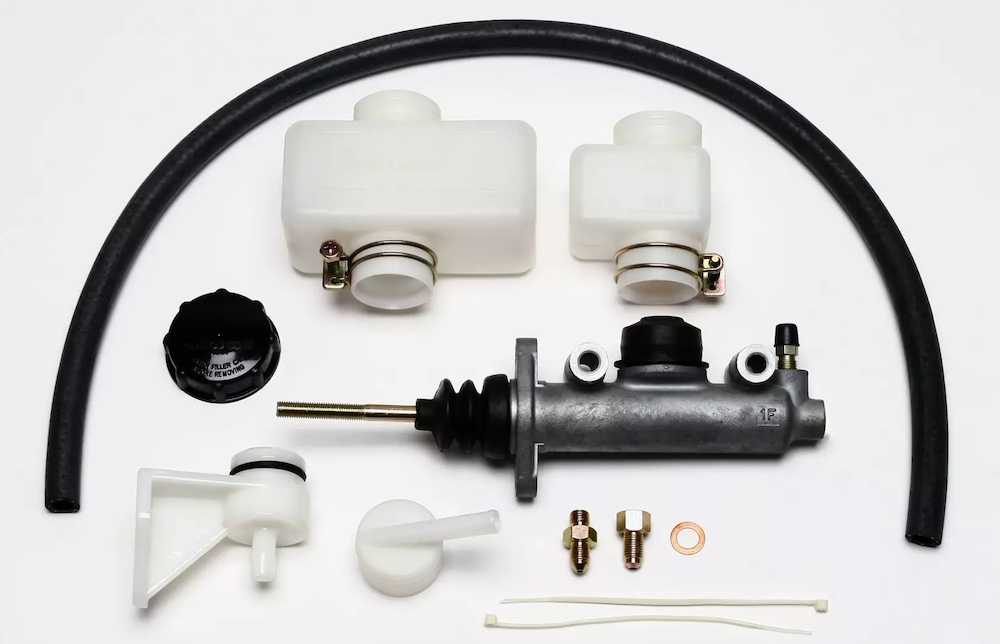

Гидравлический привод сцепления, как и любой другой привод, призван включать и отключать сцепление за счёт отжима специальной диафрагменной пружины. В гидромуфте крутящий момент передаётся гидродинамическим напором жидкости, перемещаемой между ведущими и ведомыми элементами механизма.

Чаще всего гидромуфта в качестве самостоятельного сцепления на автомобилях не используется. Её особенности не позволяют полностью выключаться, что становится причиной серьёзных трудностей при переключении передач. Поэтому обычно вместе с этим элементом устанавливается фрикционное сцепление, выполняющее только одну функцию – переключение передач. Пружины во фрикционном узле более слабые, так что процесс выключения сцепления значительно упрощается.

Гидравлическое сцепление имеет определённые конструктивные особенности, которые и отличают его от других систем переключения передач:

внутри конструкции нет никакого троса, который обычно изнашивается и ломается в других разновидностях сцепления;
минимальное количество трущихся элементов делает систему менее капризной к условиям эксплуатации;
узлы соединяются при помощи штока, который обладает регулируемой конструкцией и продуманным механизмом подключения;
рабочий цилиндр чаще всего устанавливается в корпусе картера;
основной цилиндр сцепления и ёмкость для рабочей жидкости удобно расположены друг относительно друга.

Отдельно стоит отметить и то, что в подобных конструкциях рабочий и главный цилиндры соединены между собой специальной магистралью с рабочей жидкостью. По этой причине принцип работы системы во многом похож на функционирование гидравлической тормозной системы. Главную роль в обоих случаях играет несжимаемая жидкость, обладающая специфическими свойствами.

Виды механизмов сцепления

Механизмы сцепления можно классифицировать:

по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
по режиму включения – постоянно замкнутые и непостоянно замкнутые;

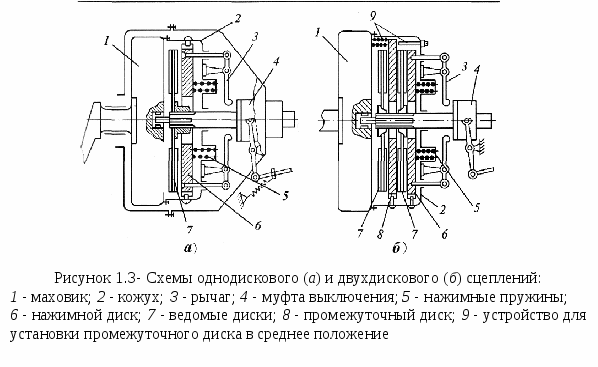

по числу ведомых дисков – одно-, двух-, или многодисковые;
по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
по числу потоков передач крутящего момента – одно-, или двухпоточные.

При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.

У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.

По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа.
Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.

Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии.
Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.

Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.

Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.
