Сравнение механического или гидравлического типов привода сцепления

Что входит в комплект сцепления?

Комплект сцепления для автомобилей ВАЗ 2108-2115

Стандартный комплект сцепления для автомобиля продается в сборе и состоит из трех основных деталей:

• Корзина сцепления в сборе Чугунный нажимной диск, прикрепленный к металлическому литому корпусу, внутри которого диафрагменная пружина. От её формы и характеристик зависит, с каким усилием ведущий диск отводится от ведомого.
• Выжимной подшипник Через систему привода он связывается с педалью сцепления. Когда вы нажимаете на педаль, усилие передается на диафрагменную пружину, а ведущие и ведомые элементы разъединяются.
• Ведомый диск Участвует в работе трансмиссии, если педаль сцепления не выжата. Фрикционные накладки с обеих сторон обеспечивают зацепление с остальными элементами механизма. Часто именно ведомый диск первым выходит из строя.

Прокачка сцепления

Если вкратце ознакомится с алгоритмом прокачки сцепления, то он происходит следующим образом:

1. Подготовка системы к работе.
2. Подключение к штуцеру резинового шланга.
3. Нажатие на сцепление и слив жидкости до полного выхода воздуха.

Для прокачки гидропривода сцепления вам будут необходимы такие инструменты:

1. Инструмент для фиксации педали сцепления.
2. Канистра для слива тормозной жидкости.
3. Резиновый шланг, который мы будем подключать к сливному штуцеру.
4. Новая тормозная жидкость.
5. Стандартный набор инструментов.

Перед прокачкой сцепления следует его отрегулировать, так как невозможно эффективно прокачать систему сцепления, если толкатель поршня не перемещается свободно. В этой ситуации воздух не выйдет.

замена жидкости сцепления

Для начала в бачок цилиндра следует долить жидкости. Ее уровень не должен быть ниже двух сантиметров от наивысшего края. При этом нужно постараться, что бы в систему не попал мусор, разные посторонние примеси и так далее.

Снимаем с перепускного клапана резиновый колпачок в верхнем отделе корпуса, после чего надеваем шланг. Через него из системы будет проходить тормозная жидкость. В емкость наливается около двести миллилитров тормозной жидкости.

штуцер прокачки сцепления

Открываем пропускной клапан и нажимаем несколько раз на педаль сцепления.

Следите за пузырьками воздуха, именно сейчас и происходит очистка всей системы. Кроме того, следите, что бы уровень тормозной жидкости не опустился ниже трех сантиметров от края. После того, как педаль максимально опустится, необходимо до конца закрутить перепускной клапан. Процесс производится несколько раз.

Теперь снимаем со штуцера резиновый шланг и надеваем предохранительный колпачок. Далее доливаем в бачок жидкость.

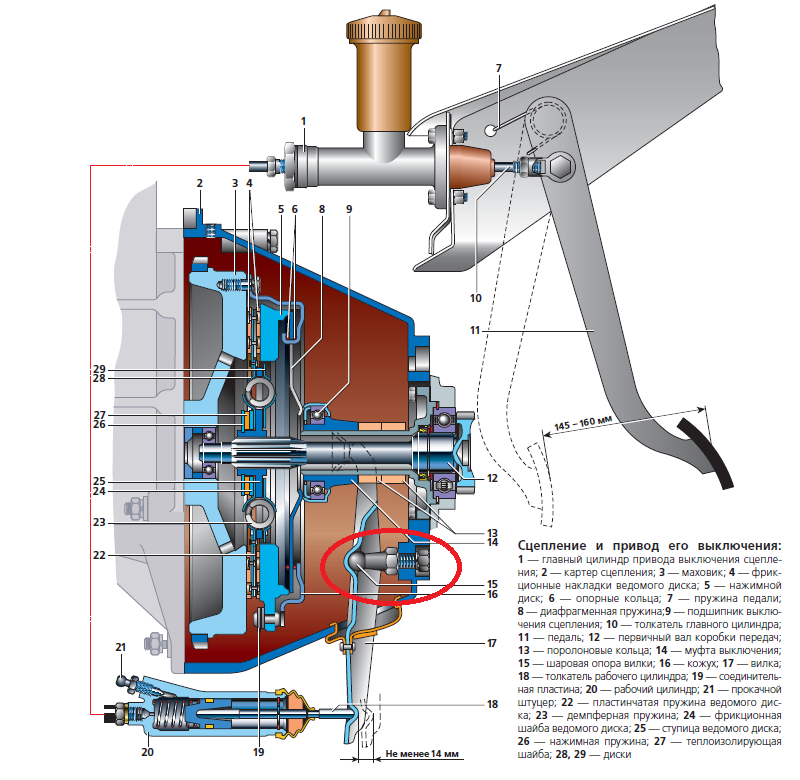

Работа главного цилиндра сцепления

Главный цилиндр сцепления работает следующим образом. При нажатии на педаль 21 толкатель 14 перемещает поршень 4, сжимая пружину 8.

Как только манжета 10 перекроет перепускное отверстие б, внутри цилиндра в полости а создается давление, и жидкость через отверстие в штуцере 7 и по соединительной трубке 2 проходит в рабочий цилиндр 29, вызывая перемещение поршня 36, толкателя 27 и связанной с ним через наконечник 24 и палец 23 вилки 22 выключения сцепления. Сцепление выключается. При том растягивается оттяжная пружина 25 вилки и сжимаются нажимные пружины 14.

При отпускании педали сцепления последняя возвращается в исходное положение пружиной 75, а поршень 12 главного цилиндра под действием возвратной пружины 8 перемещается вслед за толкателем 17 до упора в шайбу 14. При этом давление в системе падает, и нажимной диск сцепления, переменяясь под действием нажимных пружин, вновь прижимает ведомый диск к маховику. Сцепление включается. Перемещение нажимного диска до его упора в ведомый диск вызывает перемещение связанной с ним через отжимные рычажки пяты и упертого в нее подпятника.

Далее подпятник и связанная с ним вилка выключения сцепления перемещаются под действием оттяжной пружины 25, которая постоянно прижимает шток толкателя 27 к поршню 36 и передвигает последний в крайнее переднее положение. При этом поршень вытесняет жидкость из внутренней полости рабочего цилиндра 29. Жидкость по трубке 2 возвращается в полость а главного цилиндра.

При резком отпускании педали сцепления жидкость, возвращающаяся из рабочего цилиндра в главный, не успевает заполнить пространство, освобождаемое поршнем 12, и в полости а создается разрежение.

Под действием этого разрежения жидкость из полости д (куда она поступает через отверстие в) перетекает в полость а через отверстия г в головке поршня, отодвигая клапан 11 и края манжеты 10. Канавки на поверхности манжеты 10 облегчают проход жидкости из полости д в полость а. В дальнейшем избыточная жидкость но мере поступления ее из трубопровода вытесняется из полости а через компенсационное отверстие б в бачок 3. Перетекание жидкости из соединительной трубки в главный цилиндр сцепления прекращается, как только поршень рабочего цилиндра под действием нажимных пружин и оттяжной пружины вилки выключения сцепления возвратится в крайнее переднее положение.

Устройство гидравлического привода

При таком конструктивном решении усилие передаётся уже другим способом. Схема гидравлического привода не предполагает наличие троса, реализация механизма с данным типом управления немного сложнее и трос заменяет гидравлическая магистраль. Усилие передаётся посредством несжимаемой жидкости, проходящей по магистрали и поскольку гидропривод аналогичен тому, что применяется в тормозной системе, для работы используют ту же жидкость. Устройство сцепления с управлением с помощью гидравлического привода включает следующие элементы:

• Педаль.
• Главный цилиндр, состоящий из поршня с толкателем, резервуара для жидкости и уплотнительных манжет.
• Рабочий цилиндр имеет похожую конструкцию.
• Магистраль, соединяющая цилиндры.
• Бачок с жидкостью.
• Дополнительно цилиндры оснащаются клапанами для отвода воздуха из системы.

Принцип работы достаточно простой и схож с механическим вариантом управления, отличие только в методе передачи усилия. Когда автомобилист жмёт на ножной рычаг в салоне автомашины, поршень главного цилиндра приводится в движение, жидкость сжимается и под давлением перемещается по трубопроводу в рабочий цилиндр, толкая поршень, что задействует вилку выключения сцепления.

Гидравлический привод может быть также оборудован демпфирующим устройством с целью гашения колебаний от взаимодействия выжимного подшипника с деталями выключения сцепления. Пневматические или гидравлические усилители часто используются для грузового транспорта.

Поскольку механизм с гидравлическим приводом является более совершенным и сложным устройством, передающим усилие на дальнее расстояние с высоким КПД, стоимость его выше, при этом он отличается плавностью включения сцепления, что обусловлено сопротивлением перемещению жидкости в элементах конструкции. Среди преимуществ гидропривода также устойчивость к износу деталей, но и ремонт сложнее, чем в случае с механическим устройством.

Заключение

Механический и гидравлический приводы наделены своими особенностями функционирования, плюсами и минусами применения, при этом устройства этих типов обеспечивают комфорт управления транспортным средством. В легковых машинах жёсткость диафрагменной пружины нажимного диска небольшая, так что водителю не нужно прилагать больших усилий, но на грузовиках узел габаритнее, и чтобы привести в действие корзину, от водителя потребуется большее усилие, поэтому в конструкцию вводят усилители.

По типу трения

Мокрое устройство сцепления По виду трения демпферные сцепления автомобиля можно разделить на два типа:

1. Сухие. Принцип работы сухого устройства основан на передаче вращающего момента от мотора машины к трансмиссионной системе при помощи сухого трения. Оно образуется в ходе функционирования ведущего и ведомого шкивов.
2. Мокрые. Такое двойное сцепление работает в масле. Передача энергии с мотора на коробку передач, как видно по фото, также осуществляется посредством сжатия ведущих и ведомых компонентов системы, обрабатываемых маслом. Основным минусом является сложность конструкции, а также достаточно высокая цена на обслуживание и ремонт, в результате чего современные авто практически не оснащаются такими сцеплениями.

Классификация механизмов в таблице

Устройство гидравлического привода

При таком конструктивном решении усилие передаётся уже другим способом. Схема гидравлического привода не предполагает наличие троса, реализация механизма с данным типом управления немного сложнее и трос заменяет гидравлическая магистраль. Усилие передаётся посредством несжимаемой жидкости, проходящей по магистрали и поскольку гидропривод аналогичен тому, что применяется в тормозной системе, для работы используют ту же жидкость. Устройство сцепления с управлением с помощью гидравлического привода включает следующие элементы:

• Педаль.
• Главный цилиндр, состоящий из поршня с толкателем, резервуара для жидкости и уплотнительных манжет.
• Рабочий цилиндр имеет похожую конструкцию.
• Магистраль, соединяющая цилиндры.
• Бачок с жидкостью.
• Дополнительно цилиндры оснащаются клапанами для отвода воздуха из системы.

Принцип работы достаточно простой и схож с механическим вариантом управления, отличие только в методе передачи усилия. Когда автомобилист жмёт на ножной рычаг в салоне автомашины, поршень главного цилиндра приводится в движение, жидкость сжимается и под давлением перемещается по трубопроводу в рабочий цилиндр, толкая поршень, что задействует вилку выключения сцепления.

Гидравлический привод может быть также оборудован демпфирующим устройством с целью гашения колебаний от взаимодействия выжимного подшипника с деталями выключения сцепления. Пневматические или гидравлические усилители часто используются для грузового транспорта.

Поскольку механизм с гидравлическим приводом является более совершенным и сложным устройством, передающим усилие на дальнее расстояние с высоким КПД, стоимость его выше, при этом он отличается плавностью включения сцепления, что обусловлено сопротивлением перемещению жидкости в элементах конструкции. Среди преимуществ гидропривода также устойчивость к износу деталей, но и ремонт сложнее, чем в случае с механическим устройством.

Механический и гидравлический приводы наделены своими особенностями функционирования, плюсами и минусами применения, при этом устройства этих типов обеспечивают комфорт управления транспортным средством. В легковых машинах жёсткость диафрагменной пружины нажимного диска небольшая, так что водителю не нужно прилагать больших усилий, но на грузовиках узел габаритнее, и чтобы привести в действие корзину, от водителя потребуется большее усилие, поэтому в конструкцию вводят усилители.

По окончанию процедуры, педаль сцепления должна работать нормально, с поршнями также не должно быть проблем

Это крайне важно, так как в некоторых случаях может произойти разбухание разнообразных резиновых элементов, что очень опасно, потому что приводит к отказу всей системы

Принцип действия механизма

В работе узла сцепления задействованы следующие основные детали:

• маховик, жестко закрепленный на коленчатом валу силового агрегата;
• 2 диска – нажимной и ведомый, составляющие фрикционный механизм;
• кожух;
• нажимные пружины;
• подшипник;
• диафрагменная пружина в виде концентрических рычагов;
• вилка;
• рабочий цилиндр гидравлического привода, срабатывающий при нажатии педали.

Примитивнейший механизм, который применялся в прошлом столетии, не включал гидроцилиндр, значительно облегчающий работу водителю. Вместо него стоял механический тросовой привод.

Ведущий диск (он же – корзина) прикручен к маховику болтами и вращается вместе с ним. Нормальное состояние сцепления, когда педаль находится в отжатом положении, – «подключено». То есть, коленчатый вал мотора и первичный коробки передач соединены посредством диска, придавленного к плоскости маховика пружиной. Когда вы нажимаете педаль, узел работает по такому алгоритму:

1. Через тормозную жидкость усилие передается гидроцилиндру, толкающему вилку.
2. Вилка надавливает на подшипник, а он толкает концентрические рычаги, чьи концы упираются в нажимной диск.
3. Концы рычагов отводятся назад и освобождают диск, в результате связь между валами разрывается, при этом вращающийся коленвал не крутит шестерни коробки.
4. Когда нужно тронуться с места, вы постепенно отпускаете педаль. Подшипник высвобождает рычаги, которые под воздействием пружин давят на диск. Последний прижимается к маховику фрикционной поверхностью и автомобиль плавно движется вперед.
5. Алгоритм повторяется при каждом переключении скоростей.

Чтобы сделать стыковку двигателя с трансмиссией более плавной, устройство сцепления предусматривает несколько демпферных пружин внутри ведомого диска. В момент касания фрикционных накладок поверхности маховика они сжимаются и дополнительно сглаживают передачу усилия мотора.

Info

Publication number

RU2684226C1

RU2684226C1
RU2018123007A
RU2018123007A
RU2684226C1
RU 2684226 C1
RU2684226 C1
RU 2684226C1
RU 2018123007 A
RU2018123007 A
RU 2018123007A
RU 2018123007 A
RU2018123007 A
RU 2018123007A
RU 2684226 C1
RU2684226 C1
RU 2684226C1

Authority
RU
Russia

Prior art keywords
chassis
frame
cab
crane
engine

Prior art date
2018-06-25

Application number
RU2018123007A
Other languages

English (en)

Inventor
Николай Романович Левковец
Виктор Георгиевич Коряков
Людмила Петровна Овсиенко
Денис Эдуардович Полехин
Original Assignee
Акционерное общество «Брянский автомобильный завод»
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
2018-06-25
Filing date
2018-06-25
Publication date
2019-04-04

2018-06-25Application filed by Акционерное общество «Брянский автомобильный завод»
filed
Critical

Акционерное общество «Брянский автомобильный завод»

2018-06-25Priority to RU2018123007A
priority
Critical

patent/RU2684226C1/ru

2019-04-04Application granted
granted
Critical

2019-04-04Publication of RU2684226C1
publication
Critical

patent/RU2684226C1/ru

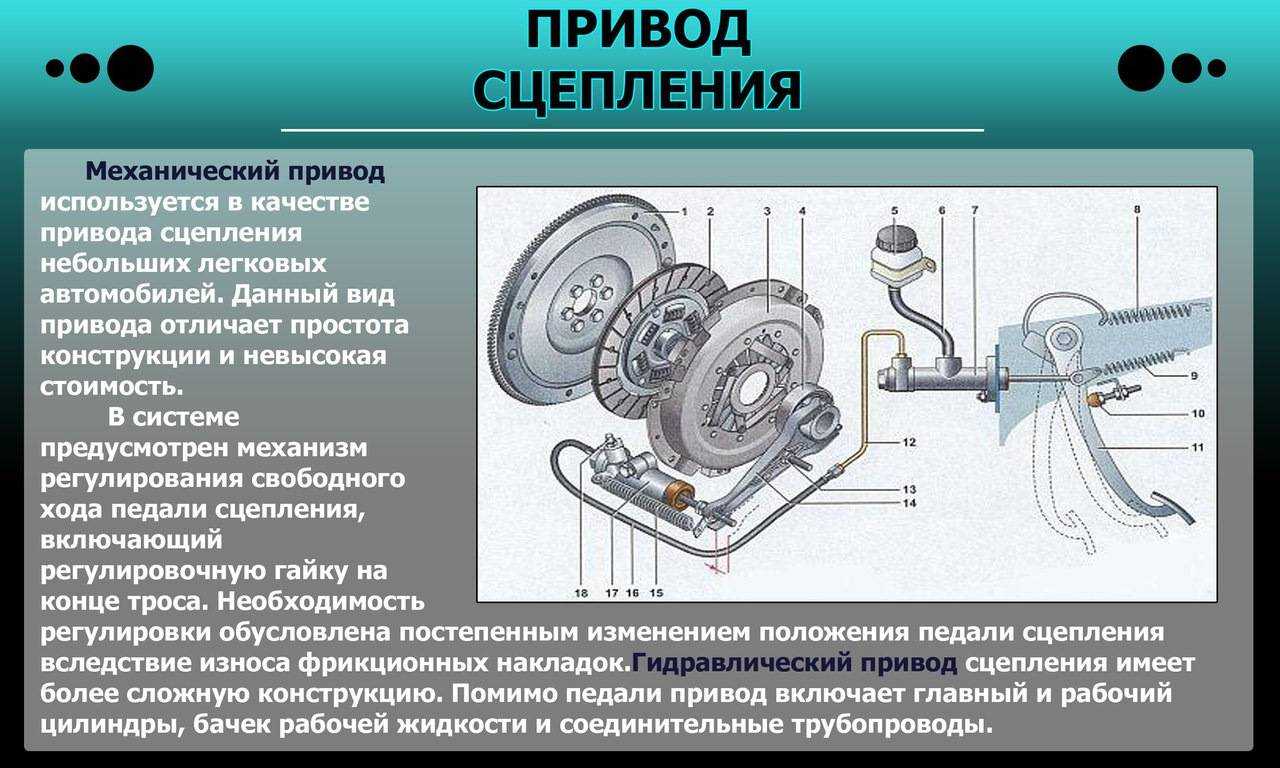

Устройство и принцип работы механического привода сцепления

Главная особенность механического привода сцепления в том, что в нем усилие от педали к вилке передается с помощью металлического троса. В состав механического привода входят следующие основные компоненты:

— Педаль сцепления; — Рычажный привод; — Трос в гибкой оболочке; — Вилка выключения сцепления; — Устройство регулирования свободного хода педали.

Принцип действия механического привода тоже прост: при нажатии на педаль с помощью рычажной передачи трос натягивается и тянет за собой вилку выключения сцепления, которая через муфту и подшипник сжимает пружину — сцепление выключается. Возврат педали производится пружиной. Регулировка свободного хода педали, а также компенсация износа фрикционных накладок на дисках производится с помощью регулировочной гайки, расположенной на конце троса.

Механический привод широко применяется на мотоциклах и легковых автомобилях (где сцепление имеет небольшую массу и требует небольших усилий для управления), он очень прост в производстве и регулировании, надежен и имеет очень низкую стоимость. Однако недостаток механического привода в его трущихся деталях — стальной тросик со временем изнашивается, он может заклинить или оборваться, свободный ход педали увеличивается и т.д. Но, несмотря на это, механический привод сцепления вряд ли в будущем уступит место более совершенным механизмам.

Требования к конструкции

К сцеплению автомобиля, как известно, предъявляются определенные требования, оно должно обеспечивать:

• беспроблемное, а главное — плавное включение, что позволяет снизить уровень нагрузок на коробку передач и улучшить динамику в целом;
• полное выключение в деактивированном положении, это позволит снизить вероятность того, что автомобиль поведет, соответственно снизится вероятность опасной остановки ДВС;
• надежное включение при активированном положении, что способствует снижению вероятности пробуксовки;
• оптимальный отвод тепла, соответственно, вашему транспортному средству не будут грозить проблемы с перегревом устройства;
• долгий срок эксплуатации и износостойкость поверхностей трущихся элементов;
• комфорт в плане управления и удобство.

Помимо этого, данные механизмы, как и другие узлы транспортного средства, должны обладать такими параметрами, как обеспечение наиболее оптимальных габаритов и небольшого веса. Устройство должно быть максимально надежным и технологичным, обладать высоким сроком эксплуатации.

Загрузка …

суть, устройство, привод и принцип работы

Сцепление является важнейшим элементом любого автомобиля, принимающим на себя многочисленные нагрузки и удары, возникающие в процессе езды

Поэтому особую важность имеет его устройство, функциональные особенности и разновидности. Сцепление может иметь механический и гидравлический привод

Сцепление с гидравлическим приводом

Впервые устройство появилось в 1905 году, предназначалось для применения в морских судах, но спустя какое-то время один инженер занялся его установкой на авто.

Рассмотрим устройство и принцип функционирования системы.

Гидравлический привод

Гидравлический привод сцепления обладает более сложной структурой. Несмотря на сложную систему, устройство в работе является более совершенным. Главный и рабочий цилиндр сцепления автомобиля имеют одинаковый принцип дефектовки деталей, поэтому они описываются по отдельности редко.

Особенности

Гидропривод сцепления для автомобиля имеет несколько конструктивных особенностей:

• устройство предполагает отсутствие троса, подвергаемого износу и поломкам, поэтому можно экономить на затратах;
• соединение осуществляется штоком, обладающим регулируемой конструкцией и сложным механизмом;
• цилиндр располагается традиционно в области корпуса картера;
• главный цилиндр сцепления и бачок жидкости совместимы по своему расположению.

Главный и рабочий цилиндр имеют соединение с помощью магистрали, где расположена рабочая жидкость. Принцип работы имеет сходство с действием гидравлической системы тормозов, которое базируется традиционно на особенностях свойств несжимаемой жидкости.

Поломки

Рабочий цилиндр автомобиля подвергается поломкам, поэтому тем, кто хочет сэкономить время на ремонте, стоит осуществить его замену новым элементом. Цилиндр продается, как и шайбы для уплотнения, в комплекте. Устанавливаются компоненты под гидравлический шланг, в области болта крепления. Если их нет в наборе, стоит приобрести отдельно и установить на автомобиль.

Полностью заменять цилиндр автомобиля нецелесообразно с экономической точки зрения, достаточно поменять специальные резиновые манжеты, которые продаются в ремонтных комплектах. Отдавать машину стоит в ремонт только в проверенные сервисы, чтобы достигнуть оптимального результата.

Как работает

От педали сцепления к его механизму передается усилие с помощью жидкости, находящейся в гидроцилиндрах привода, соединяющих важнейшие элементы. Большой диск находится на острой стороне вала и кожуха, выполненного из стали. Последний закрепляется в области маховика. Внутри него есть пружина со специальными выжимными рычажками. На оси конструкции располагается специальная управляющая педаль, которая приподнимается к кронштейну на кузове. Она опускается при выключении сцепления и переключении передачи.

Особенности выбора минерального масла. Можно ли использовать его в гидроприводе сцепления

Минеральное масло должно приспособиться к тяжелым условиям функционирования в передачах, ведь температурный режим может достигать +150 С. К маслам, соответственно, предъявлены жесткие требования, поскольку помимо выполнения функции смазки трущихся поверхностей они играют роль рабочего тела.

Так, минеральное масло должно обладать достаточным количеством эксплуатационных качеств:

• высокая стабильность в течение полного эксплуатационного срока;
• минеральное масло должно иметь интенсивную аэрацию;
• высокие показатели образования пены;
• минеральное масло должно характеризоваться присутствием в составе противокоррозионных присадок, обеспечивающих снижение действия коррозии;
• оптимальный уровень вязкости и плотности, который должно иметь минеральное масло. Если уровень и КПД высокие, показатель вязкости – минимальный, если нужно обеспечить в области поверхностей трения пленку – требуется высокий показатель вязкости;
• отсутствие качеств агрессивности в отношении деталей, используемых для уплотнения и по сравнению с другими элементами, работающими в системе.

Нередко на практике применяется специальное минеральное масло, которое изготовлено на базе веретенных компонентов с низким уровнем вязкости и присутствием присадок.

Таким образом, устройство гидравлического привода автомобиля является сложным, но, несмотря на это, имеет массу преимуществ и особенностей функционирования. Минеральное масло не стоит использовать в гидравлическом приводе автомобиля, чтобы не возникло серьезных проблем с его эксплуатацией и ремонтом.

Устройство автомобилей



Привод сцепления служит для дистанционного управления сцеплением. Наибольшее распространение получили механический и гидравлический приводы.

Применение на автомобиле того или иного привода определяется типом сцепления, компоновкой автомобиля и рядом требований по обеспечению легкости и удобства управления. Так, полный ход педали сцеплении не должен превышать 190 мм, а усилие на педали – 150 Н для легкового автомобиля и 250 Н для грузового автомобиля. Поэтому общее передаточное число в существующих конструкциях привода сцепления находится в пределах от 25 до 50. В случае, если для обеспечения работы сцепления необходимо более высокое передаточное число, применяют усилители разных типов.

***

Механический привод сцепления

Механический привод сцепления прост по конструкции и надежен в эксплуатации, но обладает меньшим КПД по сравнению с гидравлическим приводом, поскольку в шарнирных сочленениях составляющих привод тяг, рычагов, в оболочках гибких валов теряется много энергии из-за сил трения. Поэтому такой тип привода применяется, как правило, если сцепление находится вблизи от органов управления (педали сцепления).

Существуют тросовый и рычажный механические приводы сцепления.

Тросовый привод (рис. 1, а) применяется на легковых переднеприводных автомобилях. Педаль 14 имеет верхнюю опору на кронштейне 16 и соединена с наконечником 10 троса. Трос заключен в оболочку 1, имеющую два наконечника. Верхний наконечник 12 оболочки выведен в салон автомобиля и упирается в упорную пластину 11, а нижний наконечник 2 оболочки закреплен в кронштейне 3 на картере сцепления. Нижний наконечник 5 троса через поводок 8 соединен с рычагом 9 вилки выключения сцепления. Регулировка хода педали осуществляется шайбами 6.

При нажатии на педаль сцепления трос перемещается внутри оболочки и перемещает рычаг вилки выключения сцепления, которая в дальнейшем воздействует на муфту выключения сцепления.



Рычажный привод грузового автомобиля (рис. 1, б) обеспечивает передачу усилия на сцепление при его выключении следующим образом. При воздействии на педаль 14, закрепленную на валу 20, поворачивается рычаг 18, связанный с противоположным концом вала. Рычаг вала перемещает прикрепленную к нему на оси тягу 19, которая связана с рычагом 17 вилки выключения сцепления. Вместе с вилкой перемещается прижатая к ней с помощью пружины муфта выключения сцепления. После выбора зазора между подшипником выключения сцепления и рычагами начнется выключение сцепления.

Зазор в сцеплении должен быть равен 3…4 мм, что соответствует 35…50 мм свободного хода педали сцепления. Регулировка зазора осуществляется изменением длины тяги 19 (рис. 1) с помощью регулировочной гайки 22. Отсутствие зазора или его недостаточная величина в приводе такой конструкции может привести к неполному включению сцепления и, как следствие, к пробуксовке сцепления. Увеличение зазора больше нормы приводит к неполному выключению сцепления, в результате чего возникает шум и треск зубчатых колес при переключении передач.

***

Регулировка двухдискового сцепления Камаз не снимая КПП

Верхний лючок кожуха сцепления позволяет это сделать. Поочередно снимаются стопора с регулировочных гаек. Затем отпускаются лапки. Через лючок виден зазор между кольцом и выжимным подшипником. Выжимной подшипник необходимо отвести от корзины. Рычаг на который давит шток ПГУ должен занять вертикальное положение. При этом положении ПГУ правильно работает и легко регулируется. Плоскость выжимного подшипника станет хорошо видна. После этого подводятся лапки. Можно воспользоваться проволокой диаметром 3 м. Вставлять её между кольцом и выжимным. При подведении лапок проволока не должна сильно зажиматься . Так подгонять каждую лапку, не удобно. Но гораздо проще, чем снимать КПП.

Поэтому если возник вопрос как правильно отрегулировать сцепление не советую ставить зазор 57 мм.

Дополнительные регулировки

Остальная регулировка сцепления Камаз заключается в выдерживании зазоров между выжимным подшипником и прижимным кольцом. Оно составляет 1,5 – 3 мм. Зазор регулируется при помои штока ПГУ. Раскручивается стопорная гайка и крутится шток. Здесь не обязательно лезть к выжимному подшипнику и мерить зазор на нем. Достаточно того что появится небольшой люфт на штоке выжимной вилки Будет слышно как выжимной ударяется по кольцу. При нажатии на вилку.

Регулировка свободного хода педали сцепления заключается в том чтобы был зазор между штоком и поршнем в главном цилиндре сцепления. Он так же составляет 1.5 – 3 мм. Если зазор больше то шток ПГУ не будет полностью выходить и выжимать сцепление. Если шток будет давить на поршень главного цилиндра сцепления. Цилиндр перестанет работать. И сцепление не будет выжиматься. Это основные моменты регулировки на двухдисковом сцеплении.

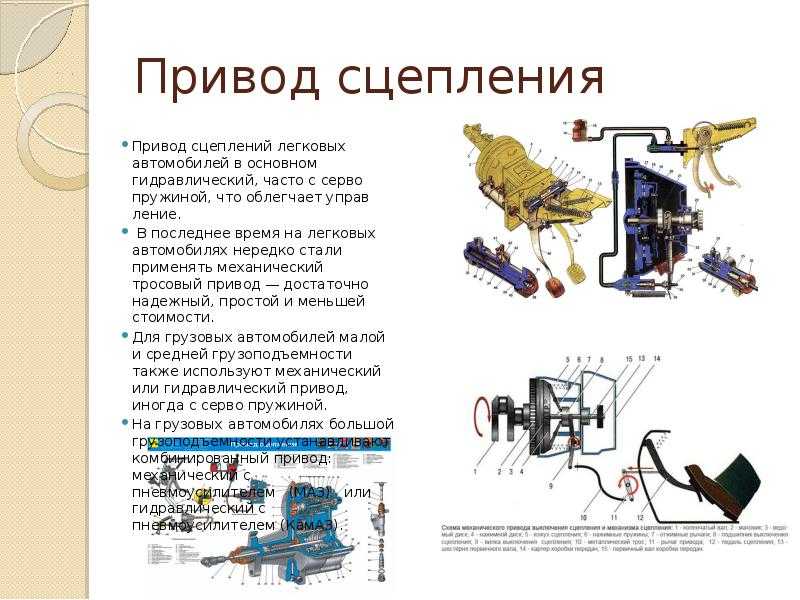

Назначение и классификация приводов сцепления

Привод сцепления — специальная система, предназначенная для управления сцеплением в автомобилях с механической коробкой передач. С помощью привода усилие от педали передается на вилку выключения сцепления, а через нее — на пружину, что позволяет простым положением педали управлять положением дисков сцепления.

Передать усилие от педали на вилку можно разными способами, и именно на этом строится классификация приводов сцепления. Сегодня выделяют два основных типа привода:

Также существуют комбинированные приводы (электрогидравлический, электромеханический, то есть — с использованием электромоторов), электромагнитный и другие типы приводов, но они не нашли широкого применения в современных автомобилях. Поэтому расскажем только об основных типах привода сцепления.

Схема механического привода выключения сцепления и механизма сцепления:

1. коленчатый вал
2. маховик
3. ведомый диск
4. нажимной диск
5. кожух сцепления
6. нажимные пружины
7. отжимные рычаги
8. подшипник выключения сцепления
9. вилка выключения сцепления
10. металлический трос
11. рычаг привода
12. педаль сцепления
13. шестерня первичного вала
14. картер коробки передач
15. первичный вал коробки передач

Сцепление с гидравлическим приводом

Судя с названия этого вида сцепления, думаю, Вам, итак, стало ясно, что в гидравлическом приводе все усилия, начиная с педали сцепления и заканчивая собственно механизмом, транспортируются с помощью такой себе жидкости. Она в свою очередь размещается в гидроцилиндрах и трубках, которые соединяют все нужные в механизме элементы. Механизм строения гидравлического сцепления не очень совпадает с механическим сцеплением.

Один достаточно большой диск располагается на остром конце ведущего вала и сделанного из стали кожуха. Кожух закрепляется за маховиком. Внутри кожуха имеется пружина с радиальными лепестками. Они являются, скажем, так, выжимными рычажками. На оси располагается управляющая педаль. Она же приподнята к кузову, а именно к кронштейну. Толкач основного цилиндра прикреплен к педали сцепления при содействии шарнира. Педаль попускается тогда, когда сцепление выключается и передача переключается.
